Tổng quan về giáo trình

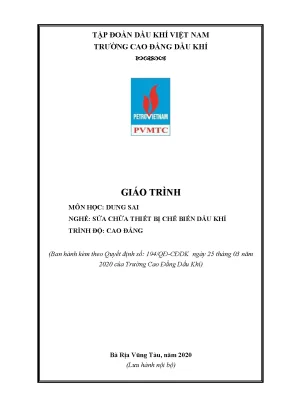

Giáo trình Dung sai (Mã môn học: CK19MH05) được ban hành kèm theo Quyết định số 194/QĐ-CĐDK ngày 25 tháng 03 năm 2020 của Hiệu trưởng Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Việt Nam), do tập thể giáo viên Tổ bộ môn Cơ khí biên soạn với sự tham gia của Đào Thị Phương Hoa (Chủ biên) và Lê Anh Dũng. Tài liệu có dung lượng 93 trang, lưu hành nội bộ nhằm phục vụ đào tạo trình độ cao đẳng cho nghề Sửa chữa thiết bị chế biến dầu khí, đồng thời áp dụng cho các khối nghề kỹ thuật liên quan như Vận hành thiết bị khoan khai thác, Cơ khí chế tạo và Hàn.

Trong cấu trúc chương trình đào tạo gồm 97 tín chỉ (2.190 giờ), môn học Dung sai có thời lượng 3 tín chỉ (45 giờ học, bao gồm 42 giờ lý thuyết và 3 giờ kiểm tra). Môn học được xếp vào khối kiến thức cơ sở ngành (nhóm II.1), bố trí sau các môn chung và các môn kỹ thuật nền tảng như Vẽ kỹ thuật 1 (CK19MH01), Vẽ kỹ thuật 2 (CK19MH02), Cơ kỹ thuật (CK19MH03), Vật liệu cơ khí (CK19MH04), đồng thời đóng vai trò tiên quyết trước khi người học tiếp cận các mô đun chuyên môn nghề nghiệp về gia công cắt gọt và bảo dưỡng thiết bị công nghiệp.

Giáo trình hướng tới ba nhóm chuẩn đầu ra chính:

  • Về kiến thức (A1): Giải thích chính xác các ký hiệu, quy ước tiêu chuẩn về sai lệch, dung sai, kiểu lắp ghép, sai lệch hình dạng, sai lệch vị trí và độ nhám bề mặt trên bản vẽ chi tiết và bản vẽ lắp; phân tích nguyên lý làm việc và cấu tạo của các dụng cụ đo kiểm cơ khí.
  • Về kỹ năng (B1): Thực hiện tính toán các thông số sai lệch giới hạn, dung sai lắp ghép; ghi đúng ký hiệu kỹ thuật theo tiêu chuẩn trên bản vẽ; thao tác đo kích thước hình học bằng các dụng cụ đo thông dụng.
  • Về năng lực tự chủ và trách nhiệm (C1): Hình thành ý thức tuân thủ kỷ luật lao động, quy trình công nghệ và các quy định an toàn trong môi trường sản xuất cơ khí.

Về cấu trúc và cách tiếp cận, giáo trình được thiết kế theo trình tự logic kỹ thuật gồm 6 chương: từ cơ sở lý thuyết dung sai tổng quát, hệ thống dung sai bề mặt trơn, dung sai hình học và nhám bề mặt, dung sai các mối ghép định hình chuyên dụng, đến nguyên lý đo lường và kỹ năng sử dụng dụng cụ đo cơ khí thực tế. Điểm đặc thù của tài liệu là việc chuẩn hóa nội dung dựa trên hệ thống Tiêu chuẩn Việt Nam (TCVN), kết hợp các ví dụ tính toán số học cụ thể gắn liền với bản vẽ gia công và hoạt động bảo dưỡng cơ khí dầu khí.

Nội dung kiến thức cốt lõi

                       CẤU TRÚC KIẾN THỨC GIÁO TRÌNH DUNG SAI (CK19MH05)

Các chương và chủ đề chính

  • Chương 1: Các khái niệm cơ bản về dung sai lắp ghép (10 giờ): Trình bày bản chất và vai trò của tính đổi lẫn chức năng hoàn toàn và không hoàn toàn trong chế tạo, sửa chữa. Thiết lập hệ thống khái niệm về kích thước danh nghĩa ($D, d$), kích thước thực ($D_t, d_t$), kích thước giới hạn ($D_{max}, D_{min}, d_{max}, d_{min}$), sai lệch giới hạn trên ($ES, es$), sai lệch giới hạn dưới ($EI, ei$), và công thức xác định dung sai kích thước ($T_D = D_{max} - D_{min} = ES - EI$; $T_d = d_{max} - d_{min} = es - ei$). Phân loại và xây dựng công thức cho 3 nhóm lắp ghép:

    • Lắp lỏng (lắp có độ hở): $S = D_t - d_t$; $S_{max} = D_{max} - d_{min} = ES - ei$; $S_{min} = D_{min} - d_{max} = EI - es$; $T_S = S_{max} - S_{min} = T_D + T_d$.
    • Lắp chặt (lắp có độ dôi): $N = d_t - D_t$; $N_{max} = d_{max} - D_{min} = es - EI$; $N_{min} = d_{min} - D_{max} = ei - ES$; $T_N = N_{max} - N_{min} = T_D + T_d$.
    • Lắp trung gian: $S_{max} = D_{max} - d_{min} = ES - ei$; $N_{max} = d_{max} - D_{min} = es - EI$; $T_T = N_{max} + S_{max} = T_D + T_d$. Phương pháp biểu diễn sơ đồ phân bố miền dung sai tương quan với đường không.

  • Chương 2: Hệ thống dung sai lắp ghép bề mặt trơn (10 giờ): Trình bày quy chuẩn theo TCVN 2244-77 và TCVN 2245-77 đối với bề mặt trơn có kích thước danh nghĩa đến 3.150 mm. Quy định 20 cấp chính xác gia công (IT01, IT0, IT1 đến IT18) ứng dụng từ calip mẫu chuẩn đến gia công thô. Công thức tính đơn vị dung sai $i = 0{,}45\sqrt[3]{D} + 0{,}001D$ và trị số dung sai tiêu chuẩn $IT = a \cdot i$. Phân chia 13 khoảng kích thước cơ bản và 22 khoảng trung gian trong phạm vi từ 1 đến 500 mm. Phân tích hai hệ thống lắp ghép cơ bản: hệ thống lỗ cơ bản (ký hiệu $H$, $EI = 0$, $D_{min} = D$) và hệ thống trục cơ bản (ký hiệu $h$, $es = 0$, $d_{max} = d$). Phân loại 28 sai lệch cơ bản cho lỗ ($A \rightarrow ZC$) và trục ($a \rightarrow zc$), cùng 3 quy tắc ghi ký hiệu dung sai, sai lệch trên bản vẽ kỹ thuật.

  • Chương 3: Dung sai hình dạng, vị trí và nhám bề mặt (10 giờ): Phân tích các nguyên nhân gây sai số gia công (độ mòn máy, độ cứng vững của đồ gá, dụng cụ cắt, biến dạng nhiệt, biến dạng kẹp chặt). Định nghĩa và phân loại:

    • Sai lệch hình dạng mặt phẳng: Sai lệch độ phẳng, sai lệch độ thẳng.
    • Sai lệch hình dạng mặt trụ: Độ không trụ, sai lệch biên dạng cắt ngang (độ tròn, ovan, méo), sai lệch biên dạng cắt dọc (độ côn, độ phình, độ thắt).
    • Sai lệch vị trí: Dung sai độ song song, độ vuông góc, độ đối xứng, độ đảo hướng tâm. Quy chuẩn ghi ký hiệu khung chữ nhật 2–3 ô trên bản vẽ.
    • Nhám bề mặt (TCVN 2511-78): Khái niệm nhấp nhô tế vi; 2 chỉ tiêu đánh giá định lượng gồm sai lệch trung bình số học của profin ($R_a = \frac{1}{l}\int_{0}^{l}|y|dx \approx \frac{1}{n}\sum_{i=1}^{n}|y_i|$) và chiều cao trung bình nhấp nhô theo 10 điểm ($R_z$); phân cấp 14 cấp độ nhám bề mặt tương ứng với từng công nghệ gia công (cưa, bào, tiện tinh, mài, đánh bóng).

  • Chương 4: Dung sai kích thước và lắp ghép của các mối ghép thông dụng (5 giờ):

    • Ổ lăn (TCVN 1480-84): 5 cấp chính xác ($0, 6, 5, 4, 2$); phân tích đặc tính chịu tải của vòng ổ (tải chu kỳ, tải cục bộ, tải dao động) để quy định kiểu lắp ghép có độ dôi hoặc độ hở; quy tắc đọc ký hiệu quy ước từ 4 đến 7 chữ số của ổ lăn; cách ghi ký hiệu miền dung sai mối ghép ổ lăn trên trục và vỏ hộp.
    • Mối ghép then và then hoa: Quy chuẩn then bằng, then bán nguyệt, then vát (TCVN 2266-77) với 3 kiểu lắp tiêu chuẩn ($h9/P9/JS9$, $h9/N9/D10$, $h9/H9/JS9$); tiêu chuẩn mối ghép then hoa răng chữ nhật (TCVN 2324-78) với 3 phương pháp định tâm theo đường kính ngoài $D$, đường kính trong $d$, hoặc bề rộng then $b$.
    • Mối ghép ren: Cấu tạo và các thông số hình học ren hệ mét gồm đường kính ngoài ($d$), đường kính trong ($d_1$), đường kính trung bình ($d_2$), bước ren ($p_r$), chiều cao lý thuyết ($H$), chiều cao làm việc ($h$), góc profin ren ($\alpha$).

  • Chương 5: Các khái niệm cơ bản trong đo lường (1 giờ): Tổng quan về hệ thống đơn vị đo chiều dài, đơn vị dẫn xuất, các nguyên tắc kiểm tra kích thước và phân loại phương pháp đo lường trong cơ khí chế tạo.

  • Chương 6: Dụng cụ đo thông dụng trong cơ khí (9 giờ): Cấu tạo, nguyên lý hoạt động, phương pháp kiểm tra độ chính xác, quy trình thao tác và đọc chỉ số trên các thiết bị đo kiểm: thước cặp (thước cặp cơ khí, đồng hồ, điện tử), panme đo ngoài/đo trong, và đồng hồ so.

       BẢNG TỔNG HỢP TIÊU CHUẨN KỸ THUẬT VÀ QUY CÁCH TRONG GIÁO TRÌNH

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống cơ sở lý thuyết bao gồm:

  1. Lý thuyết đổi lẫn chức năng: Cơ sở kỹ thuật cho phép các chi tiết cùng loại lắp ráp thay thế lẫn nhau không qua sửa chữa cục bộ, tối ưu hóa dây chuyền lắp ráp và giảm thời gian dừng máy bảo dưỡng.
  2. Nguyên lý xác lập miền dung sai và sai số chế tạo: Mối liên hệ giữa kích thước danh nghĩa, kích thước giới hạn, độ lớn miền dung sai với cấp chính xác và giá thành chế tạo.
  3. Hệ thống dung sai tiêu chuẩn quốc gia: Bản chất thiết lập của hệ thống lỗ cơ sở ($EI = 0$) và hệ thống trục cơ sở ($es = 0$), giải thích tính kinh tế trong việc ưu tiên lựa chọn hệ thống lỗ trong gia công cắt gọt kim loại.
  4. Lý thuyết về sai số hình học và chất lượng bề mặt: Khái niệm sai lệch hình dáng, vị trí tương quan, và cấu trúc nhấp nhô profin bề mặt sau gia công cắt gọt.

Kỹ năng phát triển

Thông qua nội dung môn học, người học rèn luyện các kỹ năng chuyên môn:

  • Kỹ năng kỹ thuật: Vận dụng công thức tính toán các đại lượng $ES, EI, es, ei, T_D, T_d, S_{max}, S_{min}, N_{max}, N_{min}, T_S, T_N, T_T$; tra cứu bảng tiêu chuẩn dung sai TCVN cho kích thước danh nghĩa đến 500 mm; thiết lập sơ đồ phân bố miền dung sai lắp ghép.
  • Kỹ năng phân tích: Đọc hiểu và phân tích các ký hiệu sai lệch kích thước, dung sai hình dạng (độ phẳng, độ thẳng, độ trụ), dung sai vị trí (độ đồng tâm, độ vuông góc, độ đảo) và chỉ số nhám ($R_a, R_z$) trên bản vẽ gia công chi tiết và bản vẽ lắp.
  • Kỹ năng thực hành nghề nghiệp: Thực hiện thao tác kiểm tra kích thước chi tiết trục, chi tiết lỗ bằng thước cặp cơ khí, thước cặp đồng hồ, panme và đồng hồ so; xác định tình trạng chi tiết đạt yêu cầu kỹ thuật (thành phẩm), cần gia công sửa đổi (thứ phẩm) hoặc không thể khắc phục (phế phẩm).

Phương pháp giảng dạy và học tập

Giáo trình quy định quy trình giảng dạy và học tập theo phương pháp dạy học tích cực, tích hợp giữa truyền thụ lý thuyết, bài tập giải quyết vấn đề và thảo luận nhóm:

  • Phương pháp sư phạm: Người dạy sử dụng kỹ thuật thuyết trình ngắn gọn kết hợp đặt vấn đề kỹ thuật, trình chiếu tài liệu bằng máy chiếu (projector), phân tích bản vẽ mẫu và hướng dẫn học viên nghiên cứu tài liệu chuyên ngành.
  • Tổ chức thảo luận và bài tập tình huống: Lớp học được chia thành các nhóm nhỏ từ 4 đến 6 học viên. Nhóm trưởng phân công thành viên nghiên cứu chủ đề thảo luận được giao trước buổi học (như tính toán chọn kiểu lắp ghép cho ổ lăn, phân tích sơ đồ lắp ghép then, tra bảng dung sai TCVN), tiến hành thảo luận, tổng hợp dữ liệu, ghi chép và nộp báo cáo nhóm.
  • Phương pháp và hình thức đánh giá: Áp dụng theo Quy chế đào tạo Cao đẳng hệ chính quy ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH ngày 13/03/2017 của Bộ trưởng Bộ Lao động – Thương binh và Xã hội. Quy chế đánh giá gồm:
    • Điểm đánh giá quá trình (Trọng số 40%): Gồm điểm kiểm tra thường xuyên (hệ số 1, thực hiện sau 15 giờ học bằng hình thức viết, hỏi miệng, trắc nghiệm hoặc báo cáo nhóm) và điểm kiểm tra định kỳ (hệ số 2, thực hiện sau 15 giờ học bằng hình thức tự luận, trắc nghiệm hoặc thực hành kiểm tra kích thước).
    • Điểm thi kết thúc môn học (Trọng số 60%): Thực hiện sau 45 giờ học thông qua hình thức kết hợp giữa bài thi tự luận/trắc nghiệm lý thuyết và thao tác thực hành đo kiểm.
    • Điểm môn học tính theo thang điểm 10 (làm tròn một chữ số thập phân), sau đó quy đổi sang thang điểm chữ và thang điểm 4 theo quy chế đào tạo tín chỉ.
  • Quy định đối với người học: Nghiên cứu bài học trước khi lên lớp; hoàn thành đầy đủ bài tập và báo cáo nhóm; tham dự tối thiểu 70% thời lượng các buổi giảng lý thuyết (trường hợp vắng mặt quá 30% tổng số tiết phải đăng ký học lại toàn bộ môn học).

Điểm nổi bật và cập nhật

  • Tính chuẩn hóa theo hệ thống tiêu chuẩn quốc gia: Giáo trình hệ thống hóa toàn bộ các tiêu chuẩn kỹ thuật hiện hành của Việt Nam, thay thế cho các tiêu chuẩn trước đây (như bộ TCVN 20-63 đến TCVN 42-63):
    • Tiêu chuẩn TCVN 2244-77 và TCVN 2245-77 về hệ thống dung sai lắp ghép bề mặt trơn;
    • Tiêu chuẩn TCVN 2511-78 về thông số và cấp độ nhám bề mặt;
    • Tiêu chuẩn TCVN 1480-84 về 5 cấp chính xác và quy cách lắp ghép ổ lăn;
    • Tiêu chuẩn TCVN 2266-77 về dung sai mối ghép then;
    • Tiêu chuẩn TCVN 2324-78 về mối ghép then hoa răng chữ nhật.
  • Tích hợp ứng dụng thực tế chuyên ngành: Nội dung giáo trình bám sát các kết cấu cơ khí thực tế tại các nhà máy chế biến dầu khí và cơ sở cơ khí sửa chữa. Các ví dụ minh họa và bài tập tình huống tập trung vào cụm chi tiết máy điển hình như cụm ổ lăn trục bơm, mối ghép then truyền mô men xoắn cho puly/bánh răng máy nén, mối ghép then hoa trong hộp giảm tốc và mối ghép ren trong kết cấu đường ống áp lực.
  • Tính liên kết trong chuỗi đào tạo nghề: Kiến thức về dung sai lắp ghép và phương pháp sử dụng dụng cụ đo là cơ sở trực tiếp phục vụ cho quá trình thực hành tại các mô đun chuyên ngành tiếp theo của chương trình đào tạo Sửa chữa thiết bị chế biến dầu khí, bao gồm:
    • Gia công cắt gọt kim loại 1 & 2 (CK19MĐ01, CK19MĐ02);
    • Sửa chữa bảo dưỡng van công nghiệp 1 & 2 (CK19MĐ03, CK19MĐ04);
    • Sửa chữa bảo dưỡng bơm 1 & 2 (CK19MĐ05, CK19MĐ06);
    • Sửa chữa bảo dưỡng máy nén khí (CK19MĐ07);
    • Sửa chữa bảo dưỡng động cơ đốt trong (CK19MĐ08).

Đối tượng sử dụng giáo trình

  • Sinh viên và học viên: Dành cho người học trình độ cao đẳng và trung cấp nhóm ngành Kỹ thuật Cơ khí tại Trường Cao đẳng Dầu khí, trọng tâm là nghề Sửa chữa thiết bị chế biến dầu khí, cùng các nghề Vận hành thiết bị khoan khai thác mỏ, Cơ khí chế tạo và Công nghệ hàn.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức chung và các môn học cơ sở kỹ thuật gồm Vẽ kỹ thuật 1 (CK19MH01), Vẽ kỹ thuật 2 (CK19MH02), Cơ kỹ thuật (CK19MH03) và Vật liệu cơ khí (CK19MH04) để có nền tảng về đọc bản vẽ cơ khí, tính toán độ bền chi tiết và tính chất vật liệu kim loại.
  • Giảng viên và cán bộ giảng dạy: Giáo trình là căn cứ chuyên môn để xây dựng đề cương chi tiết, giáo án bài giảng lý thuyết, ngân hàng câu hỏi kiểm tra đánh giá, phiếu hướng dẫn bài tập tình huống và kế hoạch thực hành thao tác đo kiểm trên mô hình thiết bị.
  • Cán bộ kỹ thuật và tự học: Tài liệu được sử dụng làm sổ tay tra cứu tiêu chuẩn kích thước, bảng tra sai lệch giới hạn và phương pháp sử dụng dụng cụ đo cho kỹ thuật viên bảo dưỡng, công nhân cơ khí tại các phân xưởng gia công chế tạo và công trình lọc - hóa dầu.

Câu hỏi thường gặp

                                  SƠ ĐỒ HỎI - ĐÁP CỐT LÕI VỀ GIÁO TRÌNH

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ người học trình độ cao đẳng nghề Sửa chữa thiết bị chế biến dầu khí, đồng thời áp dụng cho các hệ cao đẳng và trung cấp thuộc các nghề cơ khí chế tạo, vận hành thiết bị khoan khai thác mỏ và công nghệ hàn.

2. Cần kiến thức nền nào để học môn học này?

Người học cần tích lũy kiến thức từ các môn học kỹ thuật cơ sở trước đó trong chương trình khung, bao gồm môn Vẽ kỹ thuật 1 (CK19MH01), Vẽ kỹ thuật 2 (CK19MH02), Cơ kỹ thuật (CK19MH03) và Vật liệu cơ khí (CK19MH04) để hiểu rõ phương pháp biểu diễn hình học, tính toán cơ học và cơ lý tính của vật liệu kim loại.

3. Điểm khác biệt của giáo trình này so với các giáo trình dung sai tổng quát khác là gì?

Nội dung giáo trình được chọn lọc và gắn liền trực tiếp với yêu cầu thực tế của nghề bảo dưỡng, sửa chữa thiết bị cơ khí trong ngành dầu khí. Cấu trúc bài học liên kết trực tiếp với các mô đun kỹ thuật chuyên ngành về bơm, van công nghiệp, máy nén khí, động cơ đốt trong, kết hợp hệ thống bài tập tình huống và ví dụ cụ thể về đọc bản vẽ lắp thực tế.

4. Làm sao để học tập và tự học môn học này đạt kết quả tốt?

Người học cần thực hiện các nhiệm vụ:

  • Đọc kỹ tài liệu giáo trình và tài liệu tham khảo trước khi lên lớp;
  • Tham gia đầy đủ thảo luận nhóm theo mô hình nhóm 4–6 người để giải quyết các chủ đề kỹ thuật được giao;
  • Rèn luyện kỹ năng giải bài tập tính sai lệch, dung sai và vẽ sơ đồ phân bố miền dung sai;
  • Đảm bảo tham gia tối thiểu 70% thời lượng lý thuyết theo quy định đào tạo.

5. Có những tài liệu tham khảo nào được nêu trong giáo trình để người học tra cứu mở rộng?

Giáo trình cung cấp danh mục 5 tài liệu tham khảo kỹ thuật chuyên ngành:

  1. Sở Giáo dục và Đào tạo Hà Nội, Giáo trình đo lường kỹ thuật, Nhà xuất bản Hà Nội.
  2. Nguyễn Văn Yến, Dung sai lắp ghép, Nhà xuất bản Giáo dục.
  3. Bộ Giáo dục và Đào tạo, Giáo trình dung sai lắp ghép & kỹ thuật đo lường, Nhà xuất bản Giáo dục Việt Nam.
  4. Ninh Đức Tốn, Giáo trình dung sai lắp ghép & kỹ thuật đo lường, Nhà xuất bản Giáo dục.
  5. Hà Văn Vui, Dung sai & lắp ghép, Nhà xuất bản Khoa học Kỹ thuật.

Kết luận

Giáo trình Dung sai (Mã môn học: CK19MH05) của Trường Cao đẳng Dầu khí cung cấp hệ thống kiến thức chuẩn hóa về dung sai lắp ghép bề mặt trơn, dung sai hình học, độ nhám bề mặt và dung sai các mối ghép cơ khí định hình theo hệ thống Tiêu chuẩn Việt Nam (TCVN), kết hợp nguyên lý đo lường cơ khí bằng thước cặp, panme và đồng hồ so.

                  LỘ TRÌNH ĐÀO TẠO KỸ THUẬT CƠ KHÍ DẦU KHÍ

Trong tiến trình đào tạo nghề Sửa chữa thiết bị chế biến dầu khí, môn học đóng vai trò bản lề kỹ thuật, giúp người học chuyển tiếp từ các môn lý thuyết cơ sở sang các mô đun thực hành gia công cắt gọt và bảo dưỡng van, bơm, máy nén khí, động cơ đốt trong. Để đạt chuẩn đầu ra theo yêu cầu của Quyết định số 194/QĐ-CĐDK, người học cần kết hợp nghiên cứu giáo trình với danh mục tài liệu tham khảo chuyên ngành và rèn luyện kỹ năng thực hành đo kiểm trên thiết bị thực tế.
