TỔNG QUAN HỌC THUẬT VÀ NỘI DUNG GIÁO TRÌNH: BẢO DƯỠNG VÀ SỬA CHỮA ĐỘNG CƠ Ô TÔ

Tổng quan về giáo trình (250-300 từ)

Giáo trình Bảo dưỡng và Sửa chữa Động cơ Ô tô là tài liệu phục vụ cho khối kiến thức chuyên ngành thuộc chương trình đào tạo Cử nhân và Kỹ sư ngành Công nghệ Kỹ thuật Ô tô, Kỹ thuật Cơ khí Động lực tại các cơ sở giáo dục đại học và cao đẳng kỹ thuật. Học phần đóng vai trò cầu nối giữa lý thuyết động cơ đốt trong với kỹ năng thực hành chẩn đoán, đo kiểm và phục hồi cơ khí tại xưởng.

Mục tiêu học tập của giáo trình là trang bị cho người học năng lực nhận dạng kết cấu, giải thích nguyên lý hoạt động của các cụm chi tiết cơ bản trên động cơ xăng và diesel; kỹ năng sử dụng thành thạo các trang thiết bị tháo lắp chuyên dụng và dụng cụ đo kiểm cơ khí chính xác; phương pháp xác định các thông số kỹ thuật động học (chiều quay, điểm chết trên, thứ tự công tác); đồng thời thực hiện đúng quy trình kiểm tra sai lệch hình học (độ côn, độ oval, độ cong vênh, khe hở lắp ghép) và sửa chữa, phục hồi các hệ thống: nắp máy, xi lanh, piston - xéc măng, thanh truyền, cơ cấu phân phối khí và hệ thống bôi trơn.

Cấu trúc giáo trình được xây dựng theo trật tự logic thực hành: khởi đầu từ kỹ thuật sử dụng dụng cụ và an toàn lao động, tiến đến các phương pháp xác định trạng thái làm việc tổng quát của động cơ, sau đó đi sâu vào quy trình kiểm tra, tháo lắp, hiệu chỉnh và đại tu từng cụm chi tiết cơ khí cùng hệ thống phụ trợ. Điểm đặc thù của tài liệu là phương pháp tiếp cận định lượng hóa: mọi kết luận về trạng thái kỹ thuật của chi tiết đều phải dựa trên số liệu đo kiểm đối chiếu với dung sai giới hạn và bảng tra tiêu chuẩn của nhà sản xuất.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

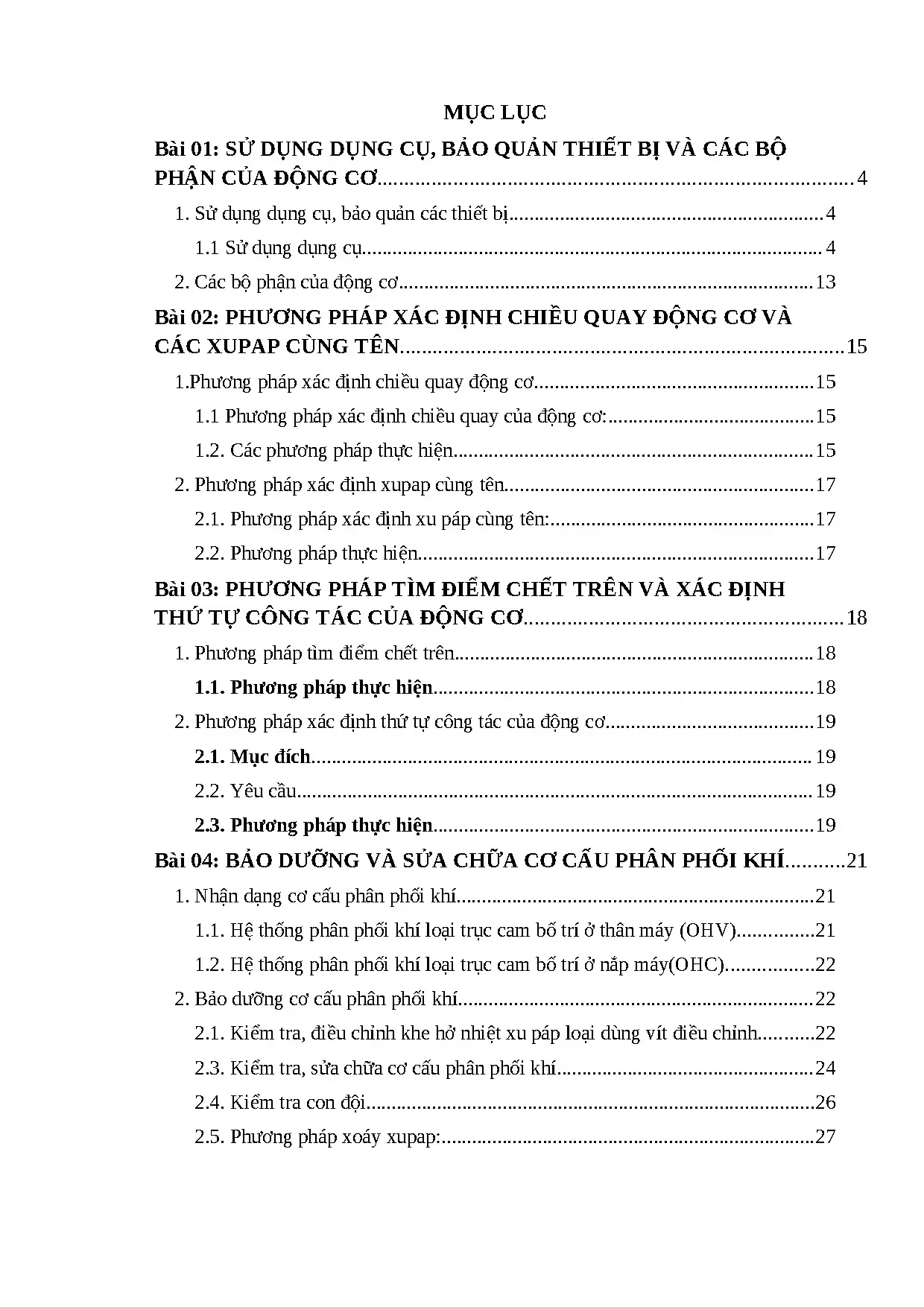

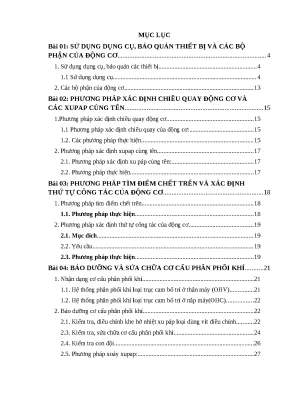

Giáo trình bao gồm 8 bài học chuyên đề, phân định rõ ràng các nội dung lý thuyết phục vụ trực tiếp cho quy trình thực hành:

  • Bài 01: Sử dụng dụng cụ, bảo quản thiết bị và các bộ phận của động cơ: Cung cấp chức năng và nguyên tắc thao tác an toàn cho các dụng cụ tháo lắp (tuốc nơ vít, búa sắt/nhựa/cao su, kìm mũi dài/cắt/chết, cờ lê miệng nghiêng $15^\circ$ cỡ 8–24, chìa khóa vòng 6 cạnh, bộ đầu khẩu, mỏ lết, chìa lục giác ailen, thanh đồng tỳ lực, cảo xupap, cảo đĩa bạc đạn); hướng dẫn nguyên lý đo và cách đọc giá trị trên bộ lá cỡ (độ dày từ 0,01 mm) và thước kẹp du xích (độ chính xác 0,05 mm); giới thiệu tổng quan 7 cụm bộ phận chính của động cơ xăng gồm xi lanh (4–8 xi lanh bố trí kiểu I, V), bugi, van (xupap), trục cam, trục khuỷu, hệ thống nạp nhiên liệu và hệ thống làm mát.
  • Bài 02: Phương pháp xác định chiều quay động cơ và các xupap cùng tên: Hướng dẫn các phương pháp xác định chiều quay trục khuỷu (thuận chiều kim đồng hồ hoặc ngược chiều kim đồng hồ) dựa trên dấu mũi tên bánh đà, vạch chia độ đánh lửa sớm (ĐLS)/phun dầu sớm so với điểm chết trên (ĐCT), quy luật pha phân phối khí "cuối thải - đầu hút", chiều hút gió của quạt làm mát, hướng ăn khớp của máy khởi động và chiều quay cam ngắt điện vít lửa; phương pháp xác định xupap cùng tên (hút/xả) căn cứ vào đường dẫn ống góp, đường kính nấm xupap, cơ cấu xoay và quy luật đóng mở theo chiều quay.
  • Bài 03: Phương pháp tìm điểm chết trên và xác định thứ tự công tác của động cơ: Trình bày 3 phương pháp xác định ĐCT (căn cứ dấu vạch '0' trên puli/bánh đà, hiện tượng góc trùng điệp của hai xupap, và sử dụng que dò qua lỗ bu-gi); phân tích các phương án xác định thứ tự công tác (như 1-3-4-2, 1-2-4-3, 4-2-1-3, 4-3-1-2 trên động cơ 4 xi lanh) thông qua tài liệu kỹ thuật, dấu đúc trên thân máy, quan sát chu kỳ đóng mở xupap hút/xả và chiều bố trí các vấu cam cùng tên trên trục cam.
  • Bài 04: Bảo dưỡng và sửa chữa cơ cấu phân phối khí: Phân tích cấu tạo hệ thống OHV (trục cam ở thân máy dùng đũa đẩy, con đội, cò mổ) và OHC (SOHC, DOHC); quy trình 6 bước kiểm tra, điều chỉnh khe hở nhiệt xupap dùng vít điều chỉnh hoặc đệm điều chỉnh; các bước kiểm tra trục cam (khe hở dầu với công thức $0,007 \times \sqrt{d} \le 0,1\text{ mm}$, độ đảo cong $\le 0,06\text{ mm}$, khe hở dọc trục $0,08\text{--}0,19\text{ mm}$ tối đa $0,3\text{ mm}$, chiều cao vấu cam nạp $35,21\text{--}35,31\text{ mm}$, vấu xả $34,91\text{--}35,013\text{ mm}$); kiểm tra con đội dầu (khe hở dầu tối đa $0,01\text{ mm}$); quy trình xoáy xupap bằng núm cao su với cát thô, cát mịn, nhớt và phương pháp kiểm tra độ kín bằng mực chì hoặc khí nén.
  • Bài 05: Phương pháp cân cam & Kiểm tra sửa chữa nắp máy (quy lát): Phân loại nắp máy chữ L, I, F; phương pháp kiểm tra độ cong vênh bằng thước thẳng và lá cỡ (giới hạn $\le 0,15\text{ mm}$ hoặc $0,060"$) hoặc bàn rà dùng bột màu; phát hiện vết nứt bằng nam châm bột oxit sắt hoặc ngâm dầu gasoil; quy chuẩn tháo siết nắp máy (nới lỏng và siết theo đường xoắn ốc/đan chéo từ trong ra ngoài hoặc ngoài vào trong khi động cơ nguội).
  • Bài 5 (phần 2): Kiểm tra, sửa chữa xi lanh và thân máy: Đo độ mòn côn (giới hạn $0,24\text{ mm}/200\text{ mm}$ hành trình), độ mòn oval (giới hạn $0,07\text{ mm}/100\text{ mm}$ đường kính) bằng panme đo trong tại 3 vùng (ĐCT, ĐCD, giữa); phân loại 6 cấp kích thước sửa chữa (Cote 1: $0,25\text{ mm}$ đến Cote 6: $1,50\text{ mm}$); kiểm tra độ vênh mặt thân máy ($\le 0,05\text{ mm}$) và thử kín bọng nước ở áp suất $0,2\text{--}0,4\text{ kg/cm}^2$.
  • Bài 06: Kiểm tra, sửa chữa piston và bạc xéc măng: Đo độ côn, oval thân piston và chốt piston (sai lệch $\le 0,005\text{ mm}$); kiểm tra khe hở piston - xi lanh bằng lá cỡ $0,3\text{ mm}/100\text{ mm}$ đường kính kết hợp lực kế kéo đạt $2\text{--}3,5\text{ kg}$ ($6\text{--}9\text{ lbs}$); đo khe hở miệng xéc măng (tiêu chuẩn $0,5\text{ mm}$), khe hở cạnh ($\le 0,2\text{ mm}$), khe hở lưng; quy định lắp đặt xéc măng vát trong, vát ngoài, xéc măng lửa, xéc măng dầu 3 chi tiết và cách bố trí miệng xéc măng lệch góc $180^\circ$, $270^\circ$, $360^\circ$.
  • Bài 07: Kiểm tra, sửa chữa thanh truyền: Đánh giá vật liệu chế tạo thanh truyền (thép cacbon C30, C35, C45 hoặc thép hợp kim Cr, Ni, Mn, W); đo độ cong ($\le 0,05\text{ mm}$), độ xoắn ($\le 0,15\text{ mm}$) trên dụng cụ định tâm; kiểm tra khe hở dọc trục đầu to ($0,14\text{ mm}$); đo khe hở dầu bạc lót babbit/đồng bằng cọng chì mềm hoặc dây nhựa plastique; kỹ thuật cạo rà bạc lót đạt diện tích tiếp xúc $80\text{--}85%$ và thử độ tự do rơi ở góc $45^\circ$; kiểm tra độ dãn dài bu lông biến dạng dẻo.
  • Bài 08: Bảo dưỡng và sửa chữa hệ thống bôi trơn: Cấu tạo, nguyên lý làm việc của bơm dầu bánh răng ăn khớp ngoài, ăn khớp trong và bơm cánh gạt; két làm mát dầu (nhiệt độ làm việc $75\text{--}80^\circ\text{C}$) và bộ làm mát dầu; nguyên lý làm việc của 4 loại van thủy lực (van xả về, van điều hòa áp suất, van nhiệt, van an toàn); phân loại bầu lọc dầu (lọc lắng, lọc thấm lõi giấy, lọc ly tâm toàn phần và bán phần); hoạt động của công tắc cảnh báo áp suất dầu (dải chuẩn $0,5\text{--}5\text{ kgf/cm}^2$, báo động khi áp suất $< 0,2\text{ kgf/cm}^2$); hệ thống thông hơi cưỡng bức cacte (PCV).

Kiến thức nền tảng được xây dựng

  • Lý thuyết động học và nhiệt động lực học động cơ: Cơ sở chu trình làm việc 4 thì, sự hình thành áp suất khí thể tác động lên cụm piston - trục khuỷu - thanh truyền, quy luật góc phân phối khí và sự trùng điệp xupap.
  • Nguyên lý ma sát và mài mòn cơ khí: Bản chất hình thành độ côn, độ oval trên xi lanh, piston và chốt piston do ma sát cơ học, biến dạng nhiệt và lực ngang tác động chu kỳ.
  • Dung sai lắp ghép và tiêu chuẩn vật liệu: Quy chuẩn tính toán khe hở dầu theo đường kính trục, tiêu chuẩn cấp sửa chữa (cote) và cơ tính của các mác thép kết cấu (C30, C45, hợp kim Cr-Ni), hợp kim chống mòn (babbit, đồng).
  • Thủy lực bôi trơn và lọc tách cặn: Nguyên lý bôi trơn cưỡng bức, cơ chế tạo màng dầu bôi trơn thủy động và lực ly tâm tách hạt cặn trong bầu lọc.

Kỹ năng phát triển

  • Kỹ năng đo kiểm kỹ thuật: Thao tác panme đo trong/ngoài, thước kẹp du xích, bộ lá cỡ, đồng hồ so đo độ đảo khối V, lực kế kéo khe hở.
  • Kỹ năng định vị và hiệu chỉnh: Tìm ĐCT, cân cam, điều chỉnh khe hở nhiệt xupap, xác định thứ tự thì nổ và cân lực siết bu-lông nắp máy theo đúng sơ đồ kỹ thuật.
  • Kỹ năng gia công phục hồi cơ khí: Rà xoáy xupap bằng bột cát mịn, cạo rà bề mặt bạc lót thanh truyền, nắn thanh truyền cong xoắn, xử lý bề mặt nắp máy và thân máy bị cong vênh.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình được thiết kế theo phương pháp giảng dạy tích hợp (competency-based learning), lấy quy trình công nghệ chuẩn và kỹ năng thao tác định lượng làm trung tâm. Mỗi bài học cấu trúc nhất quán gồm: Lý thuyết cơ sở -> Mục đích & Yêu cầu -> Trang thiết bị dụng cụ -> Quy trình thực hiện theo từng bước -> Thông số tiêu chuẩn kỹ thuật -> Các lưu ý an toàn & Phiếu báo cáo thu hoạch.

Hệ thống bài tập gắn liền trực tiếp với các tình huống kỹ thuật thực tế tại xưởng:

  • Tình huống chẩn đoán hư hỏng: Xác định nguyên nhân động cơ bị hiện tượng "lột dên" bằng phương pháp diệt tia lửa thứ cấp từng bugi; phân tích nguyên nhân nứt nắp máy làm rò rỉ khí cháy sang hệ thống nước làm mát gây sôi nước hoặc nhớt lẫn nước; nhận diện tình trạng mòn vấu cam làm giảm lượng khí nạp.
  • Bài tập thực hành đo kiểm: Lập bảng số liệu đo độ côn, oval xi lanh ở 3 vị trí để xác định chính xác cấp sửa chữa (Cote 1 đến Cote 6); đo khe hở miệng, khe hở cạnh và khe hở lưng của xéc măng; kiểm tra độ đảo bánh răng cam và độ cong trục cam trên khối V.

Phương pháp đánh giá học phần dựa trên hai tiêu chí định lượng:

  1. Kỹ năng thao tác và quy trình: Độ chuẩn xác trong việc sử dụng dụng cụ, thực hiện đúng tuần tự tháo/lắp (ví dụ: quy tắc nới lỏng bu lông nắp máy theo hình xoắn ốc khi nguội, quy tắc đặt lệch miệng xéc măng).
  2. Độ chính xác của báo cáo kỹ thuật: Kết quả đo đạc thực tế trên mẫu vật đối chiếu chính xác với bảng dung sai tiêu chuẩn và đưa ra phương án xử lý cơ khí phù hợp (thay thế, gia công lại hay tiếp tục sử dụng).

Hướng dẫn tự học: Sinh viên sử dụng tài liệu để rèn luyện kỹ năng đọc bản vẽ cơ khí, tra cứu thông số kỹ thuật, ghi nhớ các giới hạn dung sai cho phép và quan sát các đặc điểm nhận dạng thực tế trên động cơ (vết chữ số trên xéc măng, dấu ĐLS trên puli, dạng vát xupap).

Điểm nổi bật và cập nhật (250-300 từ)

Nội dung giáo trình phản ánh sự chuyển dịch và cập nhật về mặt công nghệ kết cấu của động cơ đốt trong hiện đại:

  • So sánh tiến trình kết cấu cơ cấu phân phối khí: Giáo trình phân tích cụ thể sự khác biệt giữa hệ thống truyền thống OHV (trục cam thân máy, dùng đũa đẩy, cò mổ phức tạp) với các hệ thống hiện đại OHC gồm SOHC (trục cam đơn trên nắp máy) và DOHC (trục cam kép dẫn động trực tiếp hai dãy xupap nạp - xả riêng biệt), giải thích rõ ưu thế giảm tổn thất nhiệt và tăng độ chính xác phân phối khí ở dải tốc độ cao.
  • Cập nhật kết cấu hệ thống bôi trơn: Bên cạnh các kết cấu két làm mát dầu dạng ống truyền thống, giáo trình bổ sung cấu tạo và nguyên lý làm việc của bộ làm mát dầu hiện đại tích hợp van an toàn tự động chuyển hướng dòng dầu khi độ nhớt cao; phân tích chi tiết ưu điểm của bầu lọc ly tâm (không cần thay thế lõi lọc giấy, khả năng tách cặn không phụ thuộc mức độ bám bẩn) dạng toàn phần và bán phần.
  • Tích hợp kiểm soát môi trường và an toàn: Đưa vào nội dung hệ thống thông hơi cưỡng bức cacte (PCV) giúp tuần hoàn hơi nhiên liệu rò lọt về buồng nạp, hạn chế phá hủy dầu nhờn và giảm phát thải môi trường; chuẩn hóa các phương pháp thử nghiệm an toàn bằng áp lực khí nén ($0,2\text{--}0,4\text{ kg/cm}^2$) và kiểm tra nứt bằng từ trường kết hợp bột oxit sắt.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên: Phù hợp cho sinh viên năm thứ 2 đến năm thứ 4 chuyên ngành Công nghệ Kỹ thuật Ô tô, Kỹ thuật Cơ khí Động lực, Máy tàu thủy hoặc Kỹ thuật Giao thông tại các trường đại học và cao đẳng kỹ thuật đang theo học các học phần Thực hành Động cơ đốt trong, Sửa chữa hệ thống động lực.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các học phần lý thuyết nền tảng gồm Nguyên lý Động cơ đốt trong, Vẽ kỹ thuật cơ khí, Dung sai lắp ghép và Đo lường kỹ thuật, Vật liệu học cơ khí.
  • Giảng viên chuyên ngành: Sử dụng giáo trình làm tài liệu chuẩn để biên soạn bài giảng thực hành, xây dựng bảng hướng dẫn công việc (Job Sheet), thiết kế các trạm thực hành (Station-based assessment) và lập tiêu chí chấm thi kỹ năng tay nghề.
  • Kỹ thuật viên & Tự học: Tài liệu hỗ trợ kỹ thuật viên tại các xưởng sửa chữa ô tô tra cứu quy chuẩn dung sai, các bước điều chỉnh khe hở nhiệt, quy tắc cạo rà bạc lót và cách tính toán chọn cote xi lanh khi đại tu động cơ.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng nào? Tài liệu phục vụ sinh viên khối ngành kỹ thuật ô tô, động lực bậc đại học/cao đẳng, giáo viên hướng dẫn thực hành và kỹ thuật viên sửa chữa cơ khí động cơ đốt trong.

2. Cần kiến thức nền tảng nào trước khi tiếp cận giáo trình? Người học cần nắm vững lý thuyết chu trình công tác của động cơ đốt trong, nguyên lý đo lường cơ khí, ký hiệu dung sai hình học và các quy định an toàn lao động trong xưởng cơ khí.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết động cơ chung là gì? Giáo trình tập trung hoàn toàn vào quy trình thao tác thực hành định lượng, cung cấp chi tiết các bước thực hiện, dung sai kỹ thuật cụ thể (độ cong, độ mòn, khe hở dầu) và phương pháp xử lý sửa chữa cơ học thay vì chỉ mô tả nguyên lý chung.

4. Làm sao để tự học và thực hành hiệu quả theo giáo trình? Cần kết hợp việc đọc kỹ quy trình 6 bước với việc thao tác trực tiếp trên mô hình hoặc động cơ thực tế; tuân thủ việc ghi chép số liệu đo kiểm vào phiếu báo cáo để so sánh với dung sai chuẩn.

5. Giáo trình có đề cập đến các thông số định mức cụ thể không? Có. Tài liệu cung cấp đầy đủ các giá trị dung sai cho phép như: độ cong nắp máy $\le 0,15\text{ mm}$, độ côn xi lanh $\le 0,24\text{ mm}/200\text{ mm}$, khe hở xéc măng $0,5\text{ mm}$, 6 cấp cote sửa chữa xi lanh, và lực kéo kiểm tra piston $2\text{--}3,5\text{ kg}$.

Kết luận (150 từ)

Giáo trình Bảo dưỡng và Sửa chữa Động cơ Ô tô cung cấp hệ thống kiến thức thực hành cơ khí chuyên sâu, chuẩn hóa từ kỹ năng sử dụng dụng cụ đo kiểm đến quy trình tháo lắp, chẩn đoán sai lệch và phục hồi các cụm chi tiết cơ bản của động cơ.

Lộ trình học tập được thiết lập tuần tự: bắt đầu từ kỹ thuật đo lường và an toàn xưởng -> xác định thông số động học tổng quát -> bảo dưỡng, hiệu chỉnh cơ cấu phân phối khí -> kiểm tra, phục hồi cụm piston - trục khuỷu - thanh truyền, thân máy -> bảo dưỡng hệ thống bôi trơn. Để đạt hiệu quả học tập cao nhất, người học nên kết hợp sử dụng tài liệu cùng sổ tay tra cứu lực siết bu-lông, bảng thông số kỹ thuật động cơ của từng dòng xe và các trang thiết bị đo kiểm chuyên dụng tại xưởng thực hành.
