Giáo trình Gầm Ô tô 1 - Trường Cao đẳng Công nghệ TP HCM: Cấu tạo, Bảo dưỡng & Sửa chữa

Giáo trình gầm ô tô từ trường Cao đẳng Công nghệ TP.HCM. Tài liệu học tập chuyên ngành, kiến thức cơ bản đến nâng cao về cấu tạo, sửa chữa gầm xe.

• Tác giả: Võ Xuân Phúc
• Trường học: Trường Cao đẳng Công Nghệ TP HCM
• Chuyên ngành: Gầm Ô Tô
• Đề tài: Cấu Tạo, Sửa Chữa
• Loại tài liệu: Giáo trình
• Năm xuất bản: 2023
• Địa điểm: Tp HCM

Mục lục chi tiết

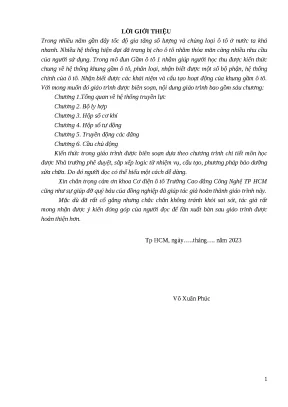

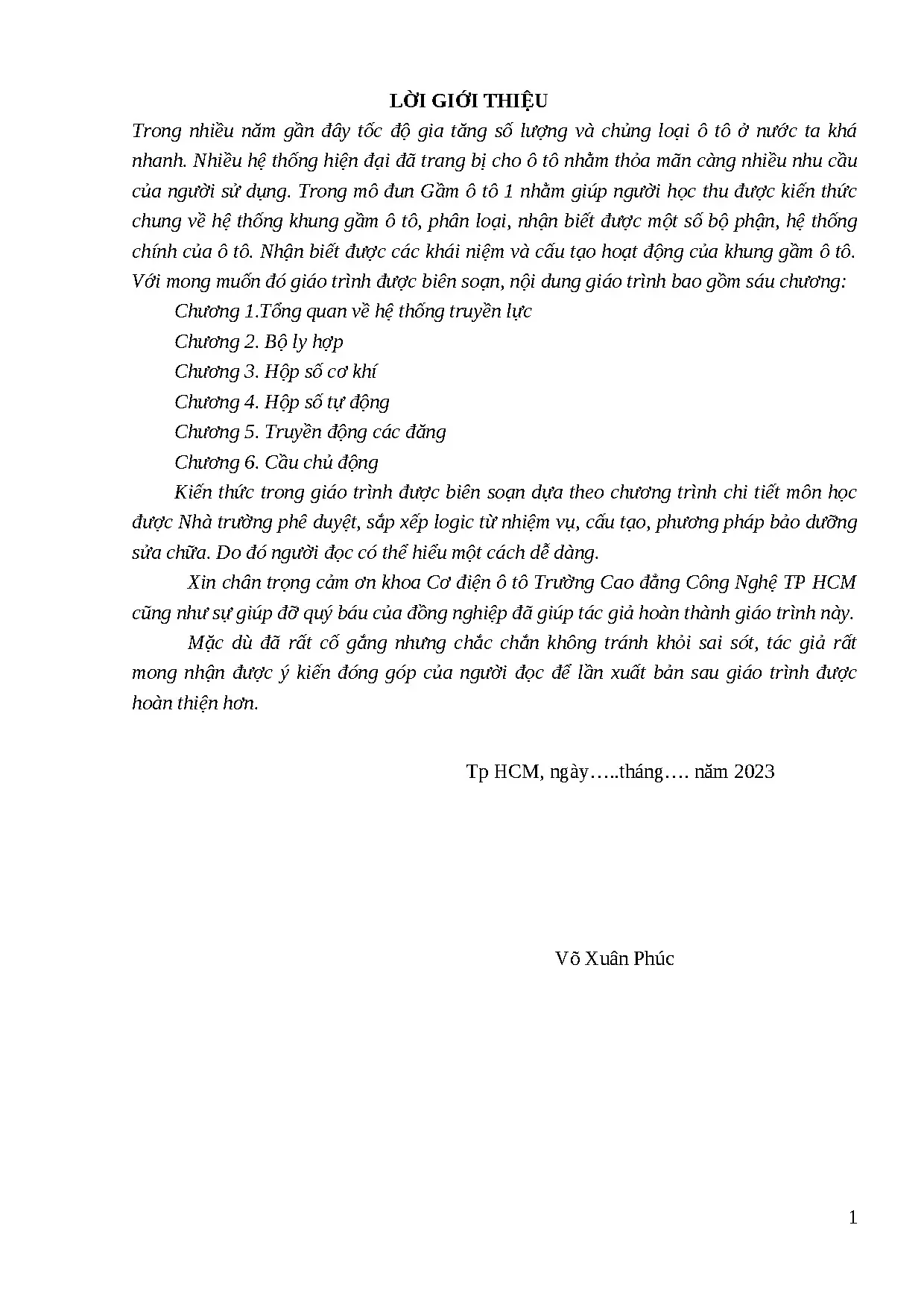

• LỜI GIỚI THIỆU
• 1. Chương 1: Tổng quan về hệ thống truyền lực
• 2. Chương 2: Bộ ly hợp
• 3. Chương 3: Hộp số cơ khí
• 4. Chương 4: Hộp số tự động
• 5. Chương 5: Truyền động các đăng
• 6. Chương 6: Cầu chủ động
• 1. BÀI 1: BẢO DƯỠNG VÀ SỬA CHỮA BỘ LY HỢP
• 1.1. BẢO DƯỠNG CƠ CẤU DẪN ĐỘNG LY HỢP
• 1.2. Sửa chữa cơ cấu dẫn động ly hợp
• 1.3. Hiện tượng, nguyên nhân hư hỏng của bộ ly hợp
• 1.4. Sửa chữa cơ cấu dẫn động ly hợp
• 1.5. Sửa chữa ly hợp
• 1.6. Hiện tượng, nguyên nhân hư hỏng
• 1.7. Sửa chữa ly hợp
• 1.8. Phần thực hành
• 1.9. CÂU HỎI ÔN TẬP BÀI 1
• 2. BÀI 2: SỬA CHỮA VÀ BẢO DƯỠNG HỘP SỐ CƠ KHÍ
• 2.1. BẢO DƯỠNG HỘP SỐ CƠ KHÍ
• 2.2. Sửa chữa hộp số cơ khí ngang
• 2.3. Hiện tượng, nguyên nhân hư hỏng của hộp số
• 2.4. Sửa chữa hộp số ngang
• 2.5. Sửa chữa hộp số cơ khí dọc
• 2.6. Hiện tượng nguyên nhân hư hỏng
• 2.7. Sửa chữa hộp số cơ khí dọc
• 2.8. Phần thực hành
• 2.9. CÂU HỎI ÔN TẬP BÀI 2

Tóm tắt

I. Giáo Trình Gầm Ô Tô 1 Tổng Quan Kiến Thức Cốt Lõi

Trong bối cảnh số lượng ô tô tăng nhanh tại Việt Nam, việc nắm vững kiến thức về gầm ô tô trở nên vô cùng quan trọng. Giáo trình gầm ô tô 1 này cung cấp kiến thức nền tảng về hệ thống khung gầm, giúp người học nhận biết, phân loại các bộ phận chính của ô tô. Giáo trình tập trung vào cấu tạo và nguyên lý hoạt động, tạo tiền đề cho việc bảo dưỡng và sửa chữa. Nội dung giáo trình được biên soạn theo chương trình chi tiết môn học đã được phê duyệt, đảm bảo tính logic và dễ hiểu. Chương trình bao gồm 6 chương: tổng quan về hệ thống truyền lực, bộ ly hợp, hộp số cơ khí, hộp số tự động, truyền động các đăng và cầu chủ động. Kiến thức được trình bày từ nhiệm vụ, cấu tạo đến phương pháp bảo dưỡng, sửa chữa, giúp người đọc dễ dàng tiếp thu. Tác giả xin chân trọng cảm ơn Khoa Cơ điện ô tô Trường Cao đẳng Công Nghệ TP HCM và sự giúp đỡ của đồng nghiệp đã giúp tác giả hoàn thành giáo trình này. Mặc dù đã rất cố gắng nhưng chắc chắn không tránh khỏi sai sót, tác giả rất mong nhận được ý kiến đóng góp của người đọc để lần xuất bản sau giáo trình được hoàn thiện hơn.

1.1. Tầm Quan Trọng Của Việc Hiểu Rõ Cấu Tạo Gầm Ô Tô

Việc nắm vững cấu tạo gầm ô tô không chỉ giúp người sử dụng hiểu rõ hơn về chiếc xe của mình, mà còn là nền tảng quan trọng để thực hiện các thao tác bảo dưỡng gầm ô tô định kỳ. Điều này giúp kéo dài tuổi thọ xe và đảm bảo an toàn khi vận hành.

1.2. Mục Tiêu Đối Tượng Giáo Trình Gầm Ô Tô Hướng Đến

Giáo trình này được thiết kế dành cho sinh viên ngành kỹ thuật ô tô, thợ sửa chữa ô tô mới vào nghề, và những người đam mê tìm hiểu về kỹ thuật ô tô. Mục tiêu chính là trang bị kiến thức cơ bản và kỹ năng thực hành về sửa chữa gầm ô tô.

1.3. Các Hệ Thống Chính Của Gầm Xe Ô Tô Được Đề Cập

Giáo trình bao gồm các hệ thống chính như hệ thống treo ô tô, hệ thống lái ô tô, hệ thống phanh ô tô, và hệ thống truyền động ô tô. Mỗi hệ thống sẽ được trình bày chi tiết về cấu tạo, nguyên lý hoạt động, và phương pháp bảo dưỡng.

II. Thách Thức Vấn Đề Thường Gặp Khi Sửa Chữa Gầm Ô Tô

Việc sửa chữa gầm ô tô đặt ra nhiều thách thức, đòi hỏi người thợ phải có kiến thức chuyên môn sâu rộng và kỹ năng thực hành tốt. Các vấn đề thường gặp bao gồm: xác định chính xác nguyên nhân hư hỏng, lựa chọn phụ tùng thay thế phù hợp, và thực hiện các thao tác sửa chữa đúng kỹ thuật. Ngoài ra, việc sử dụng các thiết bị chẩn đoán hiện đại cũng là một yêu cầu quan trọng trong quá trình sửa chữa.

2.1. Chẩn Đoán Lỗi Gầm Ô Tô Phương Pháp Công Cụ Hỗ Trợ

Việc chẩn đoán lỗi gầm ô tô đòi hỏi sự tỉ mỉ và kinh nghiệm. Các phương pháp chẩn đoán bao gồm: kiểm tra trực quan, sử dụng thiết bị đo kiểm, và phân tích dữ liệu từ hệ thống điện tử. Các công cụ hỗ trợ bao gồm: máy quét lỗi, đồng hồ đo áp suất, và phần mềm chẩn đoán chuyên dụng.

2.2. Các Loại Hư Hỏng Gầm Ô Tô Phổ Biến Cách Xử Lý

Các loại hư hỏng gầm ô tô phổ biến bao gồm: mòn rotuyn, hỏng giảm xóc, cong vênh khung gầm, và rò rỉ dầu. Cách xử lý phụ thuộc vào mức độ hư hỏng và yêu cầu kỹ thuật của từng loại xe.

2.3. Yếu Tố Ảnh Hưởng Đến Độ Bền Gầm Xe Cách Phòng Tránh

Độ bền của gầm xe ô tô chịu ảnh hưởng bởi nhiều yếu tố như: điều kiện vận hành, chất lượng đường xá, và thói quen lái xe. Để kéo dài tuổi thọ gầm xe, cần thực hiện bảo dưỡng gầm ô tô định kỳ và lái xe cẩn thận.

III. Hướng Dẫn Chi Tiết Cấu Tạo Nguyên Lý Hệ Thống Treo Ô Tô

Hệ thống treo ô tô đóng vai trò quan trọng trong việc đảm bảo sự êm ái và ổn định khi xe vận hành. Hệ thống treo có nhiều loại khác nhau, mỗi loại có cấu tạo và nguyên lý hoạt động riêng. Giáo trình này sẽ đi sâu vào các loại hệ thống treo phổ biến và cung cấp hướng dẫn chi tiết về cách kiểm tra, bảo dưỡng, và sửa chữa.

3.1. Cấu Tạo Chi Tiết Phân Loại Các Loại Hệ Thống Treo

Hệ thống treo có thể được phân loại theo nhiều tiêu chí khác nhau, ví dụ như: hệ thống treo phụ thuộc, hệ thống treo độc lập, hệ thống treo khí nén, hệ thống treo thủy lực. Mỗi loại hệ thống treo sẽ có cấu tạo và ưu nhược điểm riêng.

3.2. Nguyên Lý Hoạt Động Ưu Nhược Điểm Của Mỗi Loại Treo

Việc hiểu rõ nguyên lý hoạt động gầm ô tô rất quan trọng để chẩn đoán đúng lỗi và đưa ra phương án sửa chữa hợp lý. Hệ thống treo hoạt động dựa trên các nguyên lý vật lý cơ bản, ví dụ như: đàn hồi, giảm chấn, và ổn định.

3.3. Bảo Dưỡng Sửa Chữa Hệ Thống Treo Quy Trình Lưu Ý

Việc bảo dưỡng hệ thống treo ô tô định kỳ giúp kéo dài tuổi thọ và đảm bảo an toàn khi vận hành. Quy trình bảo dưỡng bao gồm: kiểm tra các chi tiết, bôi trơn các khớp nối, và thay thế các chi tiết bị mòn.

IV. Phương Pháp Bảo Dưỡng Sửa Chữa Hệ Thống Lái Ô Tô An Toàn

Hệ thống lái ô tô là một trong những hệ thống quan trọng nhất, ảnh hưởng trực tiếp đến khả năng điều khiển xe. Việc bảo dưỡng và sửa chữa hệ thống lái cần được thực hiện cẩn thận và chính xác, đảm bảo an toàn tuyệt đối khi vận hành.

4.1. Cấu Tạo Nguyên Lý Hoạt Động Của Hệ Thống Lái Ô Tô

Hệ thống lái bao gồm các bộ phận chính như: vô lăng, trục lái, cơ cấu lái, thước lái, và các thanh truyền lực. Nguyên lý hoạt động dựa trên việc truyền lực từ vô lăng đến bánh xe, giúp người lái điều khiển hướng đi của xe.

4.2. Nhận Biết Khắc Phục Các Lỗi Thường Gặp Ở Hệ Thống Lái

Các lỗi thường gặp ở hệ thống lái bao gồm: vô lăng nặng, vô lăng rung, và xe bị lệch lái. Việc khắc phục sự cố gầm ô tô liên quan đến hệ thống lái cần tuân thủ các quy trình kỹ thuật và sử dụng phụ tùng chính hãng.

4.3. Quy Trình Kiểm Tra Điều Chỉnh Độ Chụm Bánh Xe Đúng Cách

Độ chụm bánh xe là một thông số quan trọng, ảnh hưởng đến khả năng lái và tuổi thọ của lốp. Việc kiểm tra và điều chỉnh độ chụm bánh xe cần được thực hiện định kỳ.

V. Cách Sửa Chữa Bảo Trì Hệ Thống Phanh Ô Tô Hiệu Quả Nhất

Hệ thống phanh ô tô là hệ thống an toàn chủ động, giúp giảm tốc độ và dừng xe. Việc bảo trì và sửa chữa hệ thống phanh cần được thực hiện thường xuyên để đảm bảo hiệu quả phanh tốt nhất.

5.1. Cấu Tạo Nguyên Lý Hoạt Động Của Các Loại Phanh Ô Tô

Hệ thống phanh có nhiều loại khác nhau, ví dụ như: phanh đĩa, phanh tang trống, và phanh ABS. Mỗi loại phanh có cấu tạo và nguyên lý hoạt động riêng.

5.2. Dấu Hiệu Nhận Biết Cách Xử Lý Khi Phanh Bị Hỏng

Các dấu hiệu nhận biết phanh bị hỏng bao gồm: đạp phanh không ăn, phanh kêu, và đèn báo phanh sáng. Việc sửa chữa gầm ô tô ở hệ thống phanh nên được thực hiện bởi những người có chuyên môn.

5.3. Bảo Dưỡng Hệ Thống Phanh Kiểm Tra Thay Thế Chi Tiết Quan Trọng

Việc bảo dưỡng hệ thống phanh định kỳ bao gồm: kiểm tra má phanh, đĩa phanh, và dầu phanh. Việc thay thế các chi tiết bị mòn giúp đảm bảo hiệu quả phanh tốt nhất.

VI. Tìm Hiểu Hệ Thống Truyền Động Ô Tô Cấu Tạo Sửa Chữa

Hệ thống truyền động ô tô có vai trò truyền mô-men xoắn từ động cơ đến bánh xe. Cấu tạo và nguyên lý hoạt động của hệ thống truyền động ảnh hưởng trực tiếp đến khả năng vận hành của xe.

6.1. Cấu Tạo Nguyên Lý Làm Việc Của Hộp Số Cầu Chủ Động

Hộp số và cầu chủ động là hai bộ phận quan trọng của hệ thống truyền động. Hộp số giúp thay đổi tỷ số truyền, còn cầu chủ động giúp truyền mô-men xoắn đến bánh xe.

6.2. Cách Nhận Biết Sửa Chữa Các Hư Hỏng Ở Hệ Thống Truyền Động

Các hư hỏng ở hệ thống truyền động có thể gây ra tiếng ồn, rung giật, và khó khăn khi chuyển số. Việc khắc phục sự cố gầm ô tô trong hệ thống truyền động nên được thực hiện cẩn thận.

6.3. Bảo Dưỡng Hệ Thống Truyền Động Thay Dầu Kiểm Tra Định Kỳ

Việc bảo dưỡng hệ thống truyền động định kỳ giúp kéo dài tuổi thọ và đảm bảo hoạt động ổn định. Việc thay dầu hộp số và cầu chủ động là rất quan trọng.

Nội dung chính

TÀI LIỆU HỌC THUẬT: GIÁO TRÌNH MÔ ĐUN GẦM Ô TÔ 1 (HỆ THỐNG TRUYỀN LỰC Ô TÔ)

Tổng quan về giáo trình (250-300 từ)

• Môn học và vị trí trong chương trình đào tạo: Giáo trình Mô đun Gầm ô tô 1 do tác giả Võ Xuân Phúc biên soạn (Khoa Cơ điện ô tô, Trường Cao đẳng Công Nghệ TP HCM, năm 2023). Đây là tài liệu học tập chuyên ngành cốt lõi thuộc chương trình đào tạo ngành Công nghệ Kỹ thuật Ô tô và Cơ điện Ô tô ở bậc cao đẳng và đại học. Mô đun cung cấp các kiến thức cơ sở và kỹ năng chuyên môn về hệ thống khung gầm, tập trung trọng tâm vào hệ thống truyền lực trên các phương tiện ô tô hiện đại.
• Mục tiêu học tập (Learning outcomes): Trang bị cho người học năng lực nhận biết, phân loại, nắm vững cấu tạo và nguyên lý hoạt động của các cụm chi tiết chính thuộc hệ thống truyền lực. Đồng thời, giáo trình rèn luyện phương pháp chẩn đoán các hiện tượng hư hỏng, xác định nguyên nhân và thực hiện thành thạo quy trình bảo dưỡng, tháo lắp, kiểm tra, sửa chữa các cơ cấu truyền động theo đúng tiêu chuẩn kỹ thuật.
• Cấu trúc và cách tiếp cận: Giáo trình gồm 6 chương biên soạn theo chương trình chi tiết môn học đã được phê duyệt. Nội dung được tổ chức chặt chẽ theo trình tự logic sư phạm kỹ thuật: trình bày nhiệm vụ, yêu cầu và phân loại; phân tích cấu tạo và nguyên lý hoạt động; thống kê các dạng hư hỏng thường gặp; hướng dẫn quy trình kiểm tra, bảo dưỡng, tháo lắp; cuối cùng là nội dung thực hành và hệ thống câu hỏi ôn tập.
• Điểm đặc sắc của giáo trình: Cung cấp các thông số kỹ thuật định lượng, bảng tra cứu chẩn đoán hư hỏng chi tiết và quy trình thao tác từng bước gắn liền với các dòng xe và cụm chi tiết thực tế (như hộp số cơ khí C50, dòng xe TOYOTA VIOS 2009, dầu DOT3, SAE 90, keo làm kín chuyên dụng).

---

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Giáo trình bao quát toàn bộ hệ thống truyền lực qua 6 chương chuyên đề:

• Chương 1: Tổng quan về hệ thống truyền lực: Khái quát vai trò, chức năng, sơ đồ bố trí chung và mối liên kết động học giữa các cụm chi tiết trong hệ thống truyền lực từ động cơ đến các bánh xe chủ động.
• Chương 2: Bộ ly hợp (Bài 1): Phân tích nhiệm vụ, cấu tạo và nguyên lý làm việc của ly hợp ma sát; trình bày quy trình bảo dưỡng cơ cấu dẫn động qua 10 bước; bảng chẩn đoán hư hỏng (trượt ly hợp, rung giật khi nối khớp, ly hợp không cắt hoàn toàn, tiếng kêu va đập); phương pháp kiểm tra rò rỉ, hiệu chỉnh chiều cao bàn đạp (192 mm từ sàn xe, 186 mm từ tấm asphalt), hành trình tự do bàn đạp (5 mm), hành trình tự do thanh đẩy (1 mm), điểm cắt ly hợp (≥ 25 mm) và quy trình 11 bước xả gió hệ thống thủy lực với dầu DOT3.
• Chương 3: Hộp số cơ khí (Bài 2): Trình bày kết cấu hộp số cơ khí ngang và dọc; quy trình 12 bước bảo dưỡng định kỳ; bảng phân tích các hiện tượng cài số khó, kẹt số, nhảy số, khua ở vị trí số 0 hoặc khi gài số; quy trình tháo lắp hộp số kiểu C50 bằng dụng cụ chuyên dùng (SST); kiểm tra vành đồng tốc (khe hở tiêu chuẩn 0.6 mm, khe hở nhỏ nhất 0.3 mm), khe hở càng gạt với ống trượt (tối đa 1.0 mm), điều chỉnh tải ban đầu ổ bi vi sai (3–4 kg.cm theo chiều dày đệm), bôi keo làm kín THREE 1281 (mã 08826-00090) và siết bulông theo mô-men tiêu chuẩn (300 kgf.cm cho vỏ hộp số, 185 kgf.cm cho nắp vỏ).
• Chương 4: Hộp số tự động (Bài 3): Khảo sát hộp số tự động bố trí ngang và dọc; quy trình 12 bước bảo dưỡng, thay dầu và lọc dầu; phân tích sự cố biến mô thủy lực, bơm dầu, cụm van điều khiển, ly hợp nhiều đĩa, phanh dải (brake band 2-4); bảng kiểm tra chẩn đoán mã lỗi điện tử (TCM, van điện từ đường áp lực, van điện sang số A/B, cảm biến nhiệt độ dầu, cảm biến tốc độ xe, công tắc O/D).
• Chương 5: Truyền động các đăng: Trình bày nhiệm vụ, yêu cầu và phân loại (khớp khác tốc và đồng tốc); phân tích động học khớp chữ thập và điều kiện đồng tốc ($\alpha_1 = \alpha_2$, nạng trục trung gian cùng mặt phẳng); khảo sát khớp đồng tốc bi (kiểu Veise, Rzeppa, Tripod, chữ thập kép); bảng hư hỏng (rung, kêu, rò rỉ mỡ); quy trình tháo lắp, kiểm tra cụm bán trục trước và khớp chạc ba trên xe TOYOTA VIOS 2009 (chiều dài tiêu chuẩn bán trục trái 528 ± 5 mm, phải 843 ± 5 mm; mỡ khớp ngoài màu đen 120–130 g, mỡ khớp trong màu vàng tươi; lực siết đòn treo 1000 kgf.cm, đầu thanh nối 500 kgf.cm, đai ốc moayơ 2203 kgf.cm; dầu bôi trơn SAE 90).
• Chương 6: Cầu chủ động: Trình bày nhiệm vụ, cấu tạo và nguyên lý hoạt động của truyền lực chính, bộ vi sai và bán trục truyền mô-men ra các bánh xe chủ động.

Kiến thức nền tảng được xây dựng

• Fundamental theories: Lý thuyết động học truyền động các đăng, nguyên lý biến thiên vận tốc góc qua khớp chữ thập khi trục lệch góc $\alpha$, nguyên lý hình thành khớp đồng tốc dựa trên mặt phẳng phân giác của bộ truyền bánh răng nón và khớp bi.
• Core principles: Nguyên lý ma sát khô trong bộ ly hợp; nguyên lý biến đổi mô-men và tỷ số truyền trong bộ truyền bánh răng; nguyên lý thủy lực điều khiển đóng/ngắt ly hợp và điều khiển áp suất trong hộp số tự động.
• Essential frameworks: Khung lý thuyết về phân tích nguyên nhân - hiện tượng hư hỏng cơ khí và mạch thủy lực; cấu trúc điều khiển điện tử kết hợp cơ - thủy lực (TCM, van solenoid, cảm biến tốc độ và nhiệt độ).

Kỹ năng phát triển

• Technical skills: Kỹ năng sử dụng dụng cụ đo (thước lá, thước đo độ cao bàn đạp), dụng cụ tháo lắp chuyên dùng (SST tháo bánh răng, kìm tháo phanh hãm, máy ép cụm ống trượt); kỹ năng bôi keo làm kín mặt bích và tra đúng chủng loại mỡ bôi trơn kỹ thuật.
• Analytical skills: Kỹ năng phân tích bảng mã lỗi chẩn đoán hộp số tự động, chẩn đoán nguyên nhân trượt ly hợp, kẹt số, nhảy số hoặc rung giật truyền động các đăng dựa trên hiện tượng thực nghiệm.
• Practical competencies: Năng lực thực hiện các quy trình bảo dưỡng định kỳ, xả gió hệ thống thủy lực, tháo rã - kiểm tra dung sai hao mòn - lắp ráp và xiết lực các cụm truyền lực theo đúng định mức nhà sản xuất quy định.

---

Phương pháp giảng dạy và học tập (300-350 từ)

• Pedagogical approach: Giáo trình áp dụng phương pháp đào tạo theo mô đun năng lực nghề nghiệp (Competency-Based Training). Cách tiếp cận này kết hợp song song giữa việc hình thành nền tảng lý thuyết cấu tạo/động học và hướng dẫn thực hành thao tác kỹ thuật tại xưởng, giúp người học chuyển hóa kiến thức phân tích thành kỹ năng nghề cụ thể.
• Bài tập và case studies: Giáo trình xây dựng các tình huống hư hỏng thực tế (như trường hợp xe không tăng tốc khi đạp ga kèm mùi khét từ ly hợp, tiếng kêu va đập bánh răng khi vào số lùi, hiện tượng giật cục khi chuyển số từ N sang D trên hộp số tự động). Người học sử dụng bảng logic kiểm tra (Bảng 2.1, 3.2, 4.1 đến 4.5, 5.1) để xác định nguyên nhân và đưa ra giải pháp khắc phục.
• Practical exercises: Các bài thực hành được thiết kế với hướng dẫn tuần tự rõ ràng:
  • Tháo, kiểm tra và lắp ráp bộ ly hợp từ trên động cơ xuống;
  • Đo và hiệu chỉnh chiều cao, hành trình tự do bàn đạp ly hợp, xả bọt khí đường ống dẫn động;
  • Tháo rã, kiểm tra độ mòn vành đồng tốc và lắp hoàn chỉnh hộp số C50;
  • Tháo lắp bán trục, thay thế chụp cao su chắn bụi và khớp chạc ba trên hệ thống treo dẫn hướng.
• Assessment methods: Phương pháp đánh giá kết hợp kiểm tra lý thuyết thông qua hệ thống câu hỏi ôn tập ở cuối mỗi bài (nhiệm vụ, cấu tạo, nguyên lý, các dạng hư hỏng) và đánh giá kỹ năng thực hành thông qua các tiêu chí đo kiểm định lượng (dung sai khe hở, mô-men siết bulông, độ rơ dọc trục).
• Self-study guidelines: Người học cần đọc trước các bước an toàn lao động, nghiên cứu sơ đồ cấu tạo và vị trí các chi tiết trước khi thao tác tại xưởng; chủ động ghi chép số liệu đo kiểm thực tế để đối chiếu với các thông số tiêu chuẩn quy định trong tài liệu.

---

Điểm nổi bật và cập nhật (250-300 từ)

• Cập nhật công nghệ truyền động tự động và điều khiển điện tử: Bên cạnh các hệ thống truyền động cơ khí kinh điển (ly hợp ma sát khô, hộp số sàn C50), giáo trình cập nhật nội dung bảo dưỡng và sửa chữa hộp số tự động điều khiển điện tử, bao gồm cấu trúc biến mô, mạch dầu van điều khiển và quy trình tra cứu mã lỗi chẩn đoán qua hộp điều khiển TCM.
• Thông số kỹ thuật định lượng và dữ liệu sửa chữa thực tế: Toàn bộ nội dung hướng dẫn sửa chữa đều gắn liền với các giá trị thông số kỹ thuật chính xác được trích xuất từ dữ liệu sản xuất (như dòng xe TOYOTA VIOS 2009, hộp số C50). Các giá trị mô-men siết (1000 kgf.cm cho cam quay đòn treo dưới, 2203 kgf.cm cho đai ốc moayơ bánh xe, 300 kgf.cm cho bulông vỏ hộp số), quy cách vật tư làm kín (keo 08826-00090 THREE 1281), tiêu chuẩn dầu bôi trơn (DOT3 cho ly hợp thủy lực, SAE 90 cho hộp số/cầu) được thể hiện cụ thể.
• Tính quy trình hóa và chuẩn hóa an toàn: Mọi thao tác bảo dưỡng đều được chia nhỏ thành các bước rõ ràng (10 bước bảo dưỡng dẫn động ly hợp, 12 bước bảo dưỡng hộp số cơ khí, 12 bước bảo dưỡng hộp số tự động, 11 bước xả gió thủy lực), kèm theo yêu cầu bắt buộc về trang bị bảo hộ cá nhân (kính, găng tay) và cố định phương tiện bằng khối chèn bánh.
• Kết nối trực tiếp với thực tế xưởng dịch vụ: Cấu trúc các bảng phân loại hư hỏng (Hiện tượng – Nguyên nhân – Biện pháp sửa chữa) được chuẩn hóa tương thích với định dạng sổ tay bảo dưỡng (Workshop Manual) của các hãng ô tô hiện hành.

---

Đối tượng sử dụng giáo trình (200-250 từ)

• Sinh viên ngành kỹ thuật: Dành cho sinh viên năm thứ hai hoặc năm thứ ba đang theo học hệ Cao đẳng, Đại học các ngành Công nghệ Kỹ thuật Ô tô, Cơ điện Ô tô, Kỹ thuật Cơ khí Động lực tham gia mô đun Gầm ô tô 1 hoặc môn học Hệ thống truyền lực ô tô.
• Prerequisites cần có: Người học cần hoàn thành các môn học nền tảng kỹ thuật trước khi tiếp cận giáo trình này, bao gồm: Vẽ kỹ thuật, Cơ học ứng dụng / Nguyên lý máy, Dung sai và kỹ thuật đo lường, An toàn lao động cơ khí và Nhập môn động cơ đốt trong.
• Giảng viên và cơ sở đào tạo: Dùng làm tài liệu giảng dạy chính thức, định hướng khung bài giảng lý thuyết và xây dựng các phiếu hướng dẫn thực hành (Job sheets), đề thi đánh giá tay nghề tại các phòng thí nghiệm, xưởng thực hành ô tô.
• Tự học và tham khảo chuyên ngành: Kỹ thuật viên bảo dưỡng tại các trạm dịch vụ, gara ô tô có thể sử dụng giáo trình như một tài liệu tra cứu quy trình tháo lắp, kiểm tra dung sai và phương pháp xử lý sự cố hệ thống truyền lực.

---

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình phù hợp cho sinh viên cao đẳng, đại học ngành Công nghệ Kỹ thuật Ô tô, học viên các trung tâm đào tạo nghề kỹ thuật ô tô, cùng các kỹ thuật viên xưởng dịch vụ cần tài liệu chuẩn hóa quy trình bảo dưỡng và sửa chữa hệ thống truyền lực.

2. Cần kiến thức nền nào để học?

Người học cần trang bị kiến thức cơ bản về cơ học, nguyên lý hoạt động của chi tiết máy, phương pháp sử dụng dụng cụ đo cơ khí (thước kẹp, panme, đồng hồ so) và kiến thức về an toàn kỹ thuật xưởng cơ khí.

3. Điểm khác biệt của tài liệu này so với giáo trình thuần lý thuyết?

Tài liệu tập trung mạnh vào quy trình kỹ thuật thực tế với các thông số định lượng cụ thể (chiều dài bán trục, lực siết mô-men bulông, khe hở vành đồng tốc) và hướng dẫn sửa chữa trực tiếp trên các dòng xe, cụm chi tiết điển hình (Toyota Vios, hộp số C50) thay vì chỉ mô tả sơ đồ nguyên lý chung.

4. Làm sao để tự học hiệu quả với tài liệu này?

Người học nên tiếp cận nội dung theo trình tự: nắm vững cấu tạo và nguyên lý hoạt động của cụm chi tiết -> đối chiếu hiện tượng hư hỏng với nguyên nhân tại các bảng chẩn đoán -> đọc kỹ quy trình từng bước trước khi tiến hành thực nghiệm trên mô hình hoặc thiết bị thực hành.

5. Có tài liệu bổ trợ hoặc công cụ đánh giá nào kèm theo?

Giáo trình tích hợp hệ thống câu hỏi ôn tập tự luận ở cuối mỗi bài học (Bài 1, Bài 2, Chương 4) nhằm kiểm tra năng lực ghi nhớ cấu tạo, giải thích nguyên lý và trình bày quy trình kiểm tra bảo dưỡng của người học.

---

Kết luận (150 từ)

• Giá trị cốt lõi của giáo trình: Giáo trình Mô đun Gầm ô tô 1 của tác giả Võ Xuân Phúc là tài liệu học thuật hoàn chỉnh, cung cấp hệ thống kiến thức từ cấu tạo, nguyên lý làm việc đến quy trình chẩn đoán, bảo dưỡng và sửa chữa các cụm cơ cấu truyền lực trên ô tô.
• Lộ trình học tập đề xuất (Learning pathway): Người học nên bắt đầu từ tổng quan hệ thống truyền lực -> nghiên cứu bộ ly hợp -> tìm hiểu hộp số cơ khí -> nâng cao với hộp số tự động điều khiển điện tử -> hoàn thiện với cơ cấu truyền động các đăng và cầu chủ động.
• Tài liệu và tài nguyên bổ sung: Để tối ưu hóa hiệu quả học tập, người học nên kết hợp tra cứu giáo trình cùng Sổ tay hướng dẫn sửa chữa (Workshop Manual) của các hãng xe, tài liệu kỹ thuật về các thiết bị chẩn đoán mã lỗi điện tử và bảng tra cứu quy chuẩn dung sai cơ khí chế tạo máy.

Trích đoạn nội dung tài liệu

Chương 1.Tổng quan về hệ thống truyền lực Chương 2. Bộ ly hợp Chương 3. Hộp số cơ khí Chương 4. Hộp số tự động Chương 5.

Truyền động các đăng Chương 6. Cầu chủ động Kiến thức trong giáo trình được biên soạn dựa theo chương trình chi tiết môn học được Nhà trường phê duyệt, sắp xếp logic từ nhiệm vụ, cấu tạo, phương pháp bảo dưỡng sửa chữa. Do đó người đọc có thể hiểu một cách dễ dàng. Xin chân trọng cảm ơn khoa Cơ điện ô tô Trường Cao đẳng Công Nghệ TP HCM cũng như sự giúp đỡ quý báu của đồng nghiệp đã giúp tác giả hoàn thành giáo trình này.

Mặc dù đã rất cố gắng nhưng chắc chắn không tránh khỏi sai sót, tác giả rất mong nhận được ý kiến đóng góp của người đọc để lần xuất bản sau giáo trình được hoàn thiện hơn. Tp HCM, ngày…. năm 2023 Võ Xuân Phúc 1 MỤC LỤC BÀI 1: BẢO DƯỠNG VÀ SỬA CHỮA BỘ LY HỢP. BẢO DƯỠNG CƠ CẤU DẪN ĐỘNG LY HỢP.

Sửa chữa cơ cấu dẫn động ly hợp. Hiện tượng, nguyên nhân hư hỏng của bộ ly hợp. Sửa chữa cơ cấu dẫn động ly hợp. Sửa chữa ly hợp.1 Hiện tượng, nguyên nhân hư hỏng.2 Sửa chữa ly hợp.

Phần thực hành. 14 CÂU HỎI ÔN TẬP BÀI 1. 14 BÀI 2: SỬA CHỮA VÀ BẢO DƯỠNG HỘP SỐ CƠ KHÍ. BẢO DƯỠNG HỘP SỐ CƠ KHÍ.

Sửa chữa hộp số cơ khí ngang. Hiện tượng, nguyên nhân hư hỏng của hộp số. Sửa chữa hộp số ngang. Sửa chữa hộp số cơ khí dọc.

Hiện tượng nguyên nhân hư hỏng.2 Sửa chữa hộp số cơ khí dọc. Phần thực hành.30 CÂU HỎI ÔN TẬP BÀI 2. 30 2 BÀI 1: BẢO DƯỠNG VÀ SỬA CHỮA BỘ LY HỢP 1. BẢO DƯỠNG CƠ CẤU DẪN ĐỘNG LY HỢP Bước 1: Chuẩn bị và An toàn Đảm bảo rằng phương tiện đã được tắt máy và thả tay phanh.

Đảm bảo rằng bề mặt làm việc sạch sẽ và thoáng đãng. Đeo đồ bảo hộ như găng tay, kính bảo hộ để đảm bảo an toàn. Bước 2: Đánh giá Tình trạng Kiểm tra sự hoạt động của ly hợp bằng cách thử nghiệm qua các bước đi và chuyển số. Đánh giá các dấu hiệu của sự hỏng hóc như tiếng ồn, rung động không bình thường.

Bước 3: Kiểm tra Mức dầu ly hợp Tìm vị trí nắp bình chứa dầu ly hợp (nếu có). Mở nắp và kiểm tra mức dầu, thêm dầu mới nếu cần. Bước 4: Kiểm tra Dây đồng hồ ly hợp Kiểm tra độ dãn của dây đồng hồ ly hợp (nếu có). Thay thế dây đồng hồ nếu cần.

Bước 5: Kiểm tra Lực bám côn Kiểm tra lực bám của côn bằng cách kiểm tra bằng cách thử nghiệm đi bằng số nhả ga nhẹ. Nếu lực bám không đủ, điều chỉnh hoặc thay thế bộ côn. Bước 6: Kiểm tra Hệ thống thủy lực (nếu có) Kiểm tra mức dầu thủy lực (nếu có) và thêm dầu nếu cần. Kiểm tra các bộ phận thủy lực liên quan đến hoạt động của ly hợp.

Bước 7: Kiểm tra Kết cấu vật lý và Kết nối Kiểm tra các kết nối vật lý của cơ cấu dẫn động ly hợp để đảm bảo chúng không bị lỏng lẻo hoặc hỏng hóc. Thay thế bất kỳ phần hỏng hóc hoặc bị mòn nếu cần. Bước 8: Kiểm tra Hệ thống điện (nếu có) Kiểm tra các bộ phận điện như cảm biến, dây cáp kết nối. Đảm bảo rằng hệ thống điện liên quan đến ly hợp hoạt động bình thường.

Bước 9: Làm sạch và Bảo trì tổng thể Lau chùi bề mặt ly hợp và các bộ phận liên quan. Bôi trơn các điểm tiếp xúc và bộ phận chuyển động cần thiết. Bước 10: Thử nghiệm và Đánh giá Thử nghiệm lại hệ thống ly hợp sau khi đã hoàn thành bảo dưỡng. 3 Đánh giá lại hiệu suất và sự hoạt động của cơ cấu dẫn động ly hợp.

Sửa chữa cơ cấu dẫn động ly hợp 2. Hiện tượng, nguyên nhân hư hỏng của bộ ly hợp Bảng 2.1: Các dạng hư hỏng thường gặp của bộ ly hợp Hiện tượng Nguyên nhân Biện pháp sửa chữa Điều chỉnh sai chiều dài cây đẩy Chỉnh lại. gắp vòng bi buýt tê. Bị trượt trong Lò xo mâm ép bị gãy.

lúc nối khớp ly Đĩa ly hợp bị mòn ma sát. Tán bố lại, thay đĩa mới. Ba cần bẩy bị cong. Chữa lại, không được kẹt.

Đĩa ly hợp bị dính dầu mỡ. Rửa sạch hay thay mới. Chỉnh sai 3 cần bẩy. Mặt bố đĩa ly hợp bị dính dầu Thay mới đĩa ly hợp.

Bị rung, mỡ hoặc long đinh tán. không êm khi Chiều cao 3 cần bẩy không Chỉnh lại. nối khớp ly thống nhất. Bôi trơn, sửa chữa.

Đĩa ly hợp bị kẹt trên trục sơ cấp Thay mới các chi tiết hỏng. Mặt bố đĩa ly hợp, các lò xo mâm ép bị vỡ. Khoảng hành trình tự do của bàn Chỉnh lại. đạp ly hợp không đúng.

Ly hợp Đĩa ly hợp hoặc mâm ép bị cong, Thay mới các chi tiết hỏng. không cắt hoàn vênh. Các mặt bố ma sát ly hợp bị long Chỉnh lại. Sửa chữa, bôi trơn.

Chiều cao 3 cần bẩy không thống nhất. Moayơ ly hợp kẹt trên trục sơ cấp hộp số. Moayơ then hoa quá mòn lỏng Thay chi tiết mới đã mòn trên trục sơ cấp hộp số. Bộ ly hợp bị Các lò xo giảm dao động xoắn Thay mới đĩa ly hợp.

khua ở vị trí nối của đĩa ly hợp bị yếu hoặc gãy. Định tâm và chỉnh lại. Động cơ và hộp số không ngay tâm. 4 Vòng bi buýt tê bị mòn, hỏng, thiếu dầu bôi trơn.

Tổ chức bôi trơn hoặc thay 5. Bộ ly hợp bị Cần bẩy bị chỉnh sai. khua ở vị trí cắt Vòng bi gối đầu trục sơ cấp Chỉnh lại. trong tâm bánh đà bị mòn hỏng Bôi trơn hoặc thay mới.

hoặc khô dầu bôi trơn. Động cơ hộp số không thẳng Chỉnh lại. Chấn rung Mâm ép bị vênh, nứt. bàn đạp ly hợp.

Chỉnh sai 3 cần bẩy. Vỏ bộ ly hợp bị lệch tâm với Chỉnh lại, hoặc thay mới. Sửa chữa lại. Catte bộ ly hợp bị lệch.

Bánh đà không được ráp đúng chốt định vị. Hành trình tự do của bàn đạp ly Chỉnh lại. hợp không đúng. Đĩa ly hợp Ba cần bẩy bị cong, kẹt.

Chỉnh lại, hoặc thay mới. Mâm ép hoặc đĩa ly hợp bị vênh. Thay mới bộ phận hỏng. Sử dụng liên tục bộ ly hợp.

Hạn chế việc sử dụng. Người điều khiển xe ấn mãi lên Không gác chân lên bàn đạp ly bàn đạp ly hợp. hợp khi ôtô chạy. Bàn đạp ly Bàn đạp bị cong hoặc kẹt.

Uốn thẳng, bôi trơn. Các cần đẩy cơ khí không ngay Chỉnh lại. Đĩa ma sát bị cong. Nắn hoặc thay mới.

Ly hợp bị rơ. Do dầu mỡ dính vào đĩa ma sát. Rửa hoặc thay mới. Các răng then hoa trên trục vào Tổ chức bôi trơn, thay mới.

hộp số bị sét hoặc bị hư. Tiếng kêu Các bộ phận ly hợp bị mòn, có Thay mới. Tổ chức bôi trơn. Các bộ phận không được bôi Tổ chức bôi trơn, thay mới.

Vòng bi bạc đạn chà bị hỏng Thay mới đĩa ly hợp hoặc khô mỡ. Bạc đạn dẫn hướng trên trục 5 khuỷu bị mòn. Các lò xo trên đĩa ép bị yếu hoặc hư hỏng. Sửa chữa cơ cấu dẫn động ly hợp Bước 1: Chèn các khối chặn vào dưới các bánh xe.

Kéo hết phanh tay. Bước 2: Đạp ly hợp và khởi động động cơ. Bước 3: Thả bàn đạp ly hợp khi cần gạt số ở vị trí trung gian. Bước 4: Chuyển cần số chậm và thật nhẹ nhàng đến vị trí lùi mà không đạp lên ly hợp và đợi đến lúc phát ra tiếng va bánh răng.

Bước 5: Khi có tiếng va bánh răng thì đạp ly hợp chầm chậm. Nếu tiếng va không còn khi đạp thêm ly hợp và chuyển số êm thì không có trục trặc về cắt ly hợp - Sự trượt ly hợp: Khi bị trượt thường tốc độ xe không tăng cùng với tốc độ dộng cơ khi tăng đột ngột, giảm công suất khi có mùi cháy khét từ ly hợp. Bước 1: Chèn các khối chặn vào dưới các bánh xe. Kéo hết phanh tay.

Bước 2: Đạp ly hợp và khởi động động cơ. Bước 3: Cần số ở vị trí cao nhất. Tăng đều tốc độ động cơ và thả chậm ly hợp. Bước 4: Nếu máy bị chết thì ly hợp không trượt.

- Ly hợp rung Bước 1: Tháo khối chặn dưới các bánh xe và chuyển cần gạt số tới số thấp. Bước 2: Ăn khớp ly hợp và cho xe khởi hành chậm. Nếu chuyển động mà không bị rung động, thì không có trục trặc khi ăn khớp. - Ly hợp có tiếng kêu không bình thường Bước 1: Chèn các khối chặn vào dưới các bánh xe.

Đạp ly hợp và khởi động động cơ. Bước 2: Thả bàn đạp ly hợp trong khi để cần số ở vị trí trung gian. Bước 3: Đạp và nhả nhiều lần để xác định tiếng kêu không bình thường. - Kiểm tra rò rỉ Bước 1: Kiểm tra mức dầu, rò rỉ dầu của ly hợp 6 Hình 2.15: Kiểm tra sự rò rỉ Bước 2: Kiểm tra rằng mức dầu trong bình chứa của xylanh chính nằm giữa vạch MAX và MIN.

Bước 3: Kiểm tra từng chi tiết của ly hợp xem có rò rỉ dầu không - Kiểm tra rằng không có những vấn đề sau khi đạp bàn đạp ly hợp: • Bàn đạp bị hẫng • Tiếng kêu không bình thường • Quá lỏng • Cảm giác nặng Hình 2.16: Kiểm tra bàn đạp - Kiểm tra độ bao bàn đạp + Hãy dùng thước để kiểm tra xem độ cao bàn đạp có nằm trong tiêu chuẩn hay không. Nếu nó nằm ngoài tiêu chuẩn, hãy điều chỉnh độ cao bàn đạp. - Hành trình tự do bàn đạp + Hãy nhấn bàn đạp bằng ngón tay và đo hành trình tự do của bàn đạp bằng thước. Kiểm tra xem hành trình tự do có nằm trong tiêu chuẩn hay không.

Nếu ngoài tiêu chuẩn, hãy điều chỉnh hành trình tự đo. - Hiệu chỉnh ly hợp Bước 1: Kiểm tra chiều cao bàn đạp: Bước 1: Chiều cao kể từ sàn: (192. Bước 1: Chiều cao kể tấm asphalt: (186. - Nếu cần kiểm tra lại chiều cao bàn đạp: + Nới lỏng ốc hãm và vặn bu lông cho đến chiều cao đúng qui định.

- Kiểm tra hành trình tự do bàn đạp, thanh đẩy: Bước 1: Đạp bàn đạp ly hợp xuống cho đến khi cảm thấy có lực cản. Bước 2: Hành trình tự do của bàn đạp: 5. 7 Bước 3: Đạp nhẹ bàn đạp cho đến khi lực cản bắt dầu tăng lên một chút. Bước 4: Hành trình tự do thanh đẩy ở đầu bàn đạp 1.

- Chỉnh hành trình tự do bàn đạp và thanh đẩy Bước 1: Nới lỏng ốc hãm và vặn thanh đẩy cho đến khi hành trình tự do của bàn đạp và hành trình tự do của thanh đẩy như qui định.
