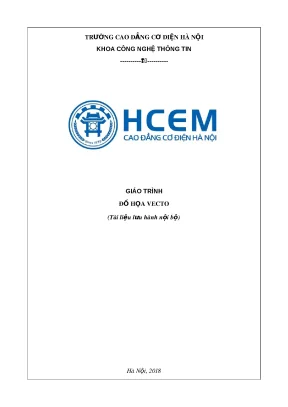

TRƯỜNG CAO ĐẲNG CƠ ĐIỆN HÀ NỘI KHOA CÔNG NGHỆ THÔNG TIN GIÁO TRÌNH ĐỒ HỌA VECTO (Tài liệu lưu hành nội bộ) Hà Nội, 2018 Mục lục BÀI 1. CÁC KIẾN THỨC CƠ BẢN 1. Giới thiệu về đồ họa Vector 1. Giới thiệu chung Đồ họa máy tínhlà ngành nghiên cứu, xử lý và làm việc các thông tin ở dạng ảnh số bằng máy vi tính.
Người ta phân biệt hai loại ảnh dùng trong đồ họa máy tính là ảnh vector và ảnh raster (còn gọi là ảnh bitmap). Đồ họa vector Các ảnh vector được tạo bởi nhiều chi tiết, chủ yếu là các đường thẳng (lines) và đường cong (curves). Mỗi chi tiết là một vùng không gian được xác định rõ rệt, có kích thước, có chiều hướng và được tô đầy bởi một màu xác định. Khi thay đổi kích thước của một ảnh vector thì các chi tiết thay đổi một cách đồng đều do đó chất lượng ảnh không thay đổi.
Khi zoom lớn hình không xảy ra hiện tượng nhòe hình, vỡ hình hay nhiễu. Ảnh vector chính là đối tượng xử lý của chương trình Corel Draw hoặc Illustrator. Giao diện làm việc 2. Không gian làm việc Khi lần đầu khởi động Illustrator, một không gian làm việc (Wokrspace) bao gồm một thanh ứng dụng ở trên cùng với khung ứng dụng bên dưới nó, (Panel Tools nằm trên bên trái và các Panel mặc định thu gọn được neo ở bên phải.
Thanh menu Thanh menu chứa các link dẫn đến các tính năng công cụ và lệnh của Illustrator cũng như một nút để mở bdidge, một menu để chọn một Layout widget và một menu tắt để chọn các cấu hình Workspace khác nhau. Panel control Panel control là một Panel hỗ trợ công cụ riêng biệt the ngữ cảnh với thay đổi nội dung cho phù hợp với công cụ hiện được chọn và /hoặc đối tượng được chọn trong Workspace. Hình dưới minh họa một ví dụ về Panel control hỗ trợ công cụ Selection. Sử dụng các tính năng khác nhau trong Panel cotrol để tùy biến các công cụ và biên tập tài liệu khi bạn tạo nó.
Thanh trạng thái Thanh trạng thái (status bar) được đặt ở mép trái dưới cùng Artboard. Khi xuất hiện,vùng này hiển thị ba tính năng đặc biệt: Mức phóng đại hiện hành của Artboard (hoặc mức zoom), các nút định hướng Artboard và một vùng hiển thị thông tin như được minh họa trong hình dưới đây: d. Phóng đại Trang 4 Vùng phóng đại hiển thị mức độ phóng đại của tài liệu có thể là bất kì số giữa 3,13% và 6400%. Sử dụng nút menu xổ xuống để điều chỉnh xác lập zoom.
Định hướng Artboard Khi nhiều Artboard được phát hiện, các nút first, prevous, next và last được kích hoạt, cho phép bạn nhanh chóng nhảy đến hoặc chọn artbord mong muốn trong Workspace. Vùng hiển thị Vùng này có thể được tùy biển thông qua menu con Show của menu để hiển thị công cụ, ngày tháng và thời gian hiện hành, số lần undo và redo, Color proFile của tài liệu hoặc trạng thái của File được quản lý. Bạn cũng có thể sử dụng vùng này để truy cập các lệnh version cue hoặc xem File hiện hành trong adobe bdidge bằng cách chọn reveal in bdidge. Artboard Artboard là vùng hình chữ nhật hiện hành trong Workspace xác định những gì sẽ được in như được họa trong hình phía dưới.
các đối tượng có thể được đặt hướng đến mép (để tạo một ‘leed’) hoặc thậm chí bên ngoài các ranh giới Artboard nhưng chỉ các đối tượng bên trong Artboard mới in ra. Bạn sẽ lập kích cỡ và khối lượng của các Artboard mỗi lần bạn tạo một File mới. Tùy biến Workspace Các dự án (project) khác nhau thường có thể đòi hỏi các cấu hình khác nhau của các Panel và công cụ bên trong Workspace. Trong Illustrator bạn có thể tạo lưu các Layout tùy ý riêng của bạn và tái sử dụng chúng bất kì khi nào.để lưu Workspace tùy ý riêng của bạn, đầu tiên thiết lập Workspace theo cách của bạn mong muốn và làm theo các bước sau đây: Bước 1: Chọn Window | Workspace | New Workspace.
Trang 5 Bước 2: Trong hộp thoại New Workspace vừa mở ra, gõ nhập một tên cho Workspace mới này và nhấn nút Ok. Bước 3: Để sử dụng Workspace mới, chọn tên của nó từ menu Window | Workspace. Các Panel cơ bản Sử dụng các Panel của Illustrator được đặt trong “dock” dọc theo phía phải của màn hình để biên tập tài liệu, tùy biến các xác lập công cụ, hoàn thành các tác vụ cụ thể và cụ thể dòng làm việc. Theo mặc định dock được thu gọn.
Để mở rộng nó, nhấp các mũi tên kép nhỏ hướng sang trái một lần ở phần trên cùng của dock. Các pancel được nhóm lại thành các họ của các công cụ tương tự. Ví dụ Panel Swatches được nhóm với brusches và Symbols như hình dưới đây: Trang 6 Hầu hết các Panel chia sẻ các tính năng nhất định chẳng hạn như một thanh nút (button bar) ở cuối, menu các tùy chọn Flyout, khả năng mở rộng, thu gọn và được neo ở mép phải của Workspace sau đây là một tổng quan sơ lược về mỗi Panel: Actions: Sử dụng Panel này để ghi và phát một loại các bước hoặc thao tác. Align: Panel này cho phép bạn căn chỉnh các đối tượng.
Appearance: Panel này cho bạn xem, tạo và áp dụng các thuộc tính và những đối tượng chẳng hạn như nhiều vùng tô (fill), nhiều nét (Strokes), độ trong suốt (transparency),và các hiệu ứng (effects). Attdibutrs: Sử dụng Panel này để xem thông tin in đè và bất kì URL web được kết hợp với một đối tượng được chọn. Brusches: Panel cho bạn chọn một loại cọ. Color: Sử dụng Panel này để chọn và áp dụng mầu vào tài liệu.
Color guide: Panel này cho bạn truy cập nội dung hướng dẫn live Color. Control: Đây là Panel control nơi bạn có thể tùy biến các xác lập công cụ riêng lẻ. Document info: Sử dụng Panel này để xem thôngtin File chẳng hạn như kích cỡ mầu (Artboard, chế độ Color mode), các chi tiêtFont và các đơn vị thước đo. Flattener Preview : Panel này cho bạn thấy ảnh (artwork), được làm phẳng và điều chỉnh các xác lập flattener.
Gradient: Panel cho bạn áp dụng và xác lập các Gradient. Graphbic styles: Sử dụng Panel này để xem, tạo áp dụng các kiểu đồ họa (graphbic style) tùy ý. Info: Panel hiển thị thông tin về các đối tượng được chọn chẳng hạn như các tọa độ X / Y, chiều rộng và chiều cao, các giá trị mầu cho Stroke (nét) và fill (vùng tô). Layers: Sử dụng Panel này để tổ chức tài liệu trên các Layer (lớp) khác nhau.
Links: Panel hiển thị một danh sách tất cả đối tượng được dặt được liên kết với tài liệu hiện hành. Magic wand: Sử dụng Panel này để điều chỉnh các xác lập công cụ Magic wand. Navigator: Sử dụng Panel này để xem và điều chỉnh mức phóng đại của một tài liệu. Trang 7 Pathfinder: Panel này cho phép bạn áp dụng các kiểu biến đổi để thêm (add), bớt đi (subtract), xén (tdim), làm giao nhau (intersecrt) loại trừ (exclude)và trộn (merge)các đối tượng.
Separations Preview : Panel này cho bạn trước việc in đè các bản tách mầu của tài liệu. Stroke: Sử dụng Panel này để điều chỉnh các xác lập Stroke chẳng hạn như weight (bề dày) miter limit (giới hạn mông vuông góc), Alignment (canh chỉnh) Dashed line (đường gạch gạch) và hình dạng mũ (cap) và đầu nối (foin). SVG interactivity: Panel này cho phép liên kết các chức năng javascdipt với các ảnh vector từ các File javascdipt bên ngoài. Swatches: Panel này hiển thị các mầu, mầu Gradient, và mẫm hoa văn (Pattern) xác lập sẵn, các Swatch (mẫu mầu) tùy ý và các thư viện Swatch.
Symbol: Panel hiển thị ký hiệu (sywbol) vector xác lập sẵn và các thư viện sywbol. Nó cũng cho bạn định nghĩa và làm việc với các Symbol tùy ý mới. Tools: Đây là Panel Tools nơi bạn có thể truy cập và sử dụng các công cụ của chương trình để tạo và xử lý các đường Path,và hình dạng (Shape) trên Artboard. Transform: Sử dụng Panel này để áp dụng các kiểu biến đổi chẳng hạn như định tỷ lệ, xoay và làm nghiêng ảnh được chọn.
Transparency: Panel này cho bạn điều chỉnh độ mờ đục của các đối tượng được chọn, áp dụng các chế độ hòa trộn (blending mode) và áp dụng các xác lập opacity đặc biệt vào các đối tượng được kết nhóm. Type: Sử dụng Panel này để ập các Panel liên quan đến text bao gồm Character, styles, flash text, glyphs, OpenType, paragraph, paragraph styles và tabs. Vadiables: Sử dụng Panel này để xác lập các tùy chọn cơ sở dữ liệu khi tạo đồ họa được điều khiển bằng dữ liệu. Thao tác chung với Panel Để mở một Panel, chọn Panel bằng tên của nó từ Windows (hoặc sử dụng phím tắt được liệt kê kế bên tên Panel trong menu Windows).
Khi một Panel được mở, dấu kiểm sẽ xuất hiện kế bên tên Panel trong menu Windows. Trang 8 Để đóng một Panel, nhấp X nhỏ ở góc phải trên cùng cùng Panel hoặc nhấp phải trong vùng xám của tab Panel để hiển thị menu ngữ cảnh và sau đó chọn close Panel hoặc close Group. Để neo (dock) và mở neo (undock) các Panel, nhấp và rê Panel bằng tab của nó đến vị trí mới mà bạn muốn, vị trí này có thể trong nhóm Panel hiện có. Vào một nhóm Panel khác, vào dock dưới dạng nhóm Panel riêng của nó hoặc bên ngoài dock.
Để điều chỉnh chiều cao của mọt số Panel bên trong dock đặt Cursor ở trên vạch chia xám đậm giữa hai nhóm Panel bất kỳ, sau đó nhấp và rê khi bạn thấy mũi tên hai đầu thẳng đứng. Để xác lập lại các vị trí Panel trở về các vị trí layoul mặc định nhấn nút worksace mới trên Panel control (hoặc chọn Window | Workspace) và chọn Layout basic hoặc essentials từ menu con như hình dưới đây: c. Tổ chức các Panel Hầu hết các Panel có nhiều tính năng tương tự nhau bao gồm tab tên pane, một nút làm ẩn / hiển thị các tính năng Panel, một menu Option, và nhiều nút thanh trượt, menu và trường nhập liệu như được thể hiện trong Panel Stroke của hình dưới đây: 2. Panel Tools Trang 9 a.
Giới thiệu về Panel Tools Panel Tools có thể được mở rộng, được thu gọn, được làm ẩn, hiển thị, được neo và được mở để đặt trôi nổi tự do trong Workspace. Để thấy một tooltip hiển thị tên và phím tắt của một công cụ (chẳng hạn như P cho công cụ Pen), đặt chuột lên trên bất kỳ biểu tượng công cụ. Với Panel Tools bạn có thể thực hiện các thao tác sau: Để làm ẩn hoặc hiển thị Panel Tools, chọn Windows | Tools.
