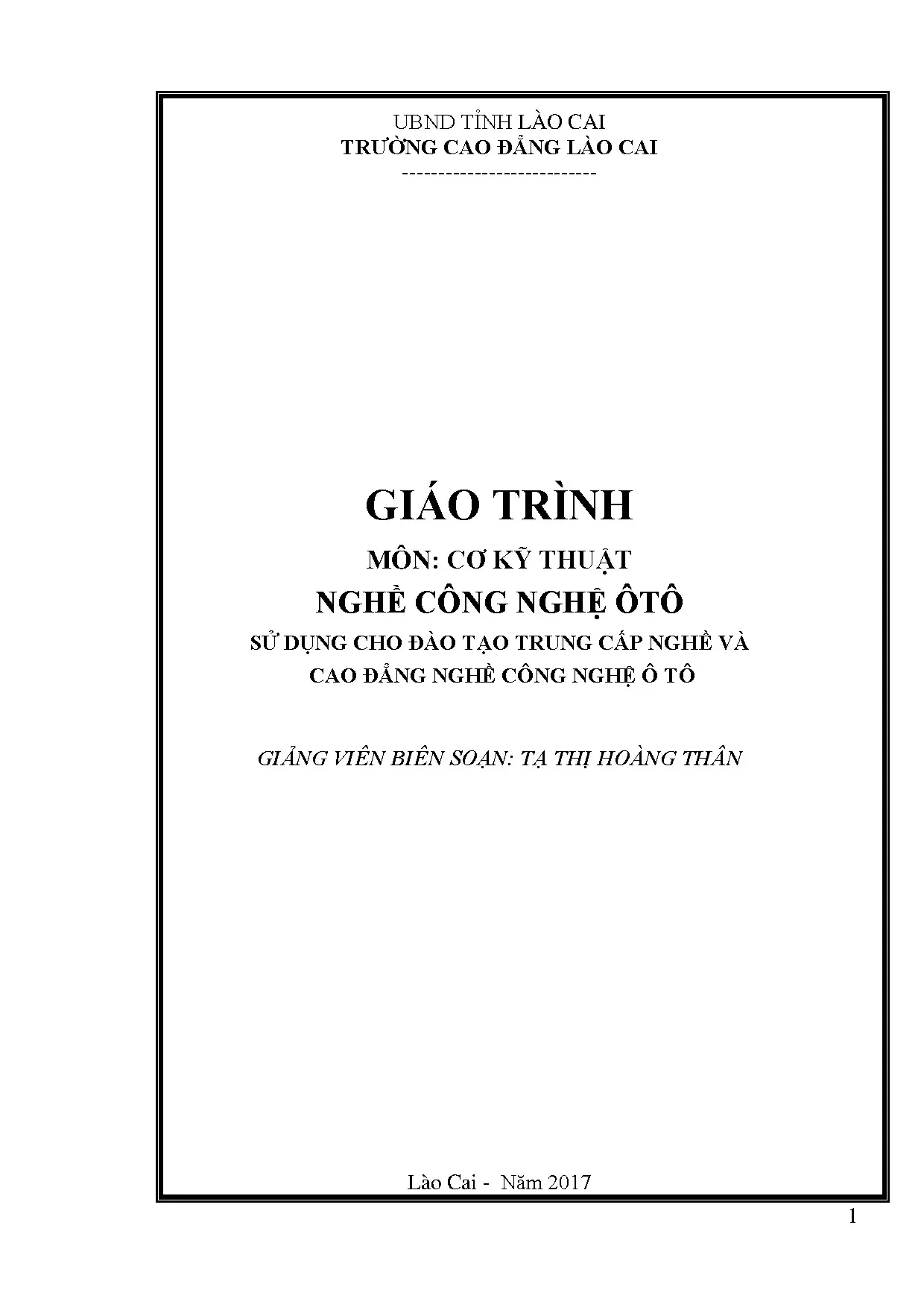

Giáo trình Cơ Kỹ Thuật Nghề Công Nghệ Ô Tô - Trường Cao Đẳng Lào Cai

Tài liệu giảng dạy Cơ kỹ thuật ngành công nghệ ô tô hệ thống hóa kiến thức từ cơ bản đến nâng cao ngành phục vụ đào tạo và nghiên

• Tác giả: Tạ Thị Hoàng Thân
• Trường học: Trường Cao Đẳng Lào Cai
• Chuyên ngành: Cơ Kỹ Thuật
• Đề tài: Cơ Kỹ Thuật Ngành Công Nghệ Ô Tô
• Loại tài liệu: Giáo trình
• Năm xuất bản: 2017
• Địa điểm: Lào Cai

Tóm tắt

I. Giới thiệu về Giáo trình Cơ Kỹ Thuật Ngành Công Nghệ Ô Tô

Giáo trình Cơ Kỹ Thuật là tài liệu học tập quan trọng dành cho sinh viên ngành Công Nghệ Ô Tô. Giáo trình này được biên soạn bởi Trường Cao Đẳng Lào Cai nhằm đáp ứng nhu cầu đào tạo chuyên sâu cho lĩnh vực cơ khí chế tạo và sửa chữa ô tô. Nội dung được tích hợp khoa học giữa lý thuyết và thực hành, đảm bảo sinh viên nắm vững kiến thức cơ bản cần thiết. Giáo trình tuân theo tiêu chuẩn quốc tế ISO và những tiêu chuẩn của Hiệp hội quốc tế, mang tính ứng dụng cao trong thực tế sản xuất. Mục tiêu chính là nâng cao chất lượng đào tạo và đáp ứng tốt yêu cầu của các doanh nghiệp cơ khí hiện đại.

1.1. Mục đích biên soạn

Giáo trình được biên soạn nhằm tạo sự thống nhất trong quá trình đào tạo Công Nghệ Ô Tô tại các cơ sở giáo dục. Nó giải quyết nhu cầu cấp thiết của đội ngũ giáo viên trong công tác giảng dạy và hỗ trợ học sinh tiếp cận kiến thức một cách hệ thống. Giáo trình cũng đáp ứng yêu cầu thực tế sản xuất của các doanh nghiệp cơ khí, tạo cầu nối giữa lý thuyết học tập và ứng dụng thực tiễn.

1.2. Phương pháp biên soạn

Cơ Kỹ Thuật được biên soạn với phương pháp tích hợp giữa lý thuyết và thực hành. Tác giả tham khảo nhiều tài liệu chuyên ngành, trao đổi với các chuyên gia đào tạo và công nhân bậc cao. Nội dung được sắp xếp logic, dễ nhớ và dễ hiểu, giúp sinh viên tiếp cận kiến thức một cách hiệu quả nhất.

II. Nội dung chính của Giáo trình Cơ Kỹ Thuật

Giáo trình Cơ Kỹ Thuật Công Nghệ Ô Tô bao gồm bốn chương chính, mỗi chương tập trung vào một lĩnh vực cơ bản của cơ học kỹ thuật. Chương Tĩnh Học cung cấp kiến thức về lực, mômen và điều kiện cân bằng của các vật rắn. Chương Động Học nghiên cứu chuyển động của vật rắn và các qui luật chuyển động. Chương Sức Bền Vật Liệu dạy về khả năng chịu lực của vật liệu trong các điều kiện tác động khác nhau. Chương Chi Tiết Máy Truyền Động giới thiệu các cơ cấu truyền động phổ biến như đai truyền, bánh róc, bánh vít. Mỗi chương được thiết kế với mục tiêu rõ ràng, nội dung tiến tiến từ cơ bản đến nâng cao.

2.1. Chương Tĩnh Học

Chương này tập trung vào các khái niệm cơ bản như lực, mômen, và hệ lực. Sinh viên sẽ học cách phân tích lực tác dụng, tính toán phản lực liên kết, và giải quyết bài toán cân bằng của các vật rắn. Nội dung bao gồm hệ lực phẳng đồng quy, hệ lực phẳng bất kỳ, và điều kiện cân bằng.

2.2. Chương Chi Tiết Máy Truyền Động

Phần này giới thiệu các cơ cấu truyền động thiết yếu trong ô tô như cơ cấu đai truyền, bánh vít, và bánh răng. Mỗi cơ cấu được trình bày chi tiết về nguyên lý hoạt động, tỷ số truyền, và ứng dụng thực tế. Đây là kiến thức quan trọng cho kỹ thuật viên ô tô trong quá trình sửa chữa và bảo dưỡng.

III. Mục tiêu học tập của Giáo trình

Mục tiêu chính của Giáo trình Cơ Kỹ Thuật là giúp sinh viên ngành Công Nghệ Ô Tô đạt được những kỹ năng và kiến thức cần thiết. Sinh viên cần trình bày được các tiên đề tĩnh học, các khái niệm về lực và liên kết cơ bản. Họ phải biết phân tích lực tác dụng và phản lực liên kết trên các chi tiết máy. Kỹ năng tính toán lực bằng phương pháp đa giác và phương pháp chiếu là yêu cầu cốt lõi. Ngoài ra, giáo trình nhấn mạnh rèn luyện tính kỷ luật, kiên trì, cẩn thận trong học tập và công tác. Mục tiêu cuối cùng là tạo ra những kỹ thuật viên ô tô có năng lực, hiểu rõ nguyên lý cơ khí.

3.1. Mục tiêu kiến thức

Sinh viên cần nắm vững các tiên đề của tĩnh học, khái niệm lực, mômen, và điều kiện cân bằng. Họ phải hiểu rõ về chuyển động cơ bản của vật rắn, sức bền vật liệu trong các điều kiện tác động khác nhau, và nguyên lý hoạt động của các chi tiết máy truyền động.

3.2. Mục tiêu kỹ năng

Sinh viên phải thành thạo trong việc lập phương trình cân bằng, tính toán lực và phản lực bằng các phương pháp khác nhau. Kỹ năng giải quyết bài toán thực tế liên quan đến kỹ thuật ô tô là rất quan trọng. Đồng thời, rèn luyện tính sáng tạo và khả năng ứng dụng kiến thức vào thực hành.

IV. Ý nghĩa và ứng dụng thực tiễn của Giáo trình

Giáo trình Cơ Kỹ Thuật Công Nghệ Ô Tô có ý nghĩa sâu sắc trong việc đào tạo nhân lực chất lượng cao cho ngành ô tô Việt Nam. Cùng với sự phát triển mạnh mẽ của công nghiệp ô tô, nhu cầu về kỹ thuật viên có kiến thức vững chắc ngày càng tăng. Giáo trình cung cấp nền tảng kiến thức cơ bản mà kỹ thuật viên cần để hiểu và xử lý các vấn đề kỹ thuật phức tạp. Việc áp dụng tiêu chuẩn quốc tế ISO trong giáo trình đảm bảo rằng sinh viên được đào tạo theo chuẩn mực quốc tế. Ngoài ra, giáo trình là cầu nối giữa lý thuyết học tập và thực tiễn sản xuất, giúp sinh viên dễ dàng chuyển tiếp vào công việc thực tế tại các doanh nghiệp cơ khí, xưởng sửa chữa ô tô hiện đại.

4.1. Ứng dụng trong sửa chữa ô tô

Kiến thức từ Giáo trình Cơ Kỹ Thuật được áp dụng trực tiếp trong việc sửa chữa và bảo dưỡng ô tô. Kỹ thuật viên cần hiểu rõ các nguyên lý cơ khí để chẩn đoán sự cố, thay thế chi tiết hư hỏng và nâng cấp động cơ. Kiến thức về lực, mômen, và truyền động giúp họ làm việc an toàn và hiệu quả hơn.

4.2. Đóng góp cho sự phát triển ngành công nghiệp ô tô

Bằng cách đào tạo những kỹ thuật viên có kiến thức sâu về Cơ Kỹ Thuật, giáo trình góp phần nâng cao chất lượng dịch vụ ô tô tại Việt Nam. Điều này hỗ trợ sự phát triển bền vững của ngành công nghiệp ô tô, tạo điều kiện cho các doanh nghiệp cạnh tranh trên thị trường quốc tế.

Trích đoạn nội dung tài liệu

CHƯƠNG I: TĨNH HỌC Mục tiêu: - Trình bày được các tiên đề, các khái niệm, cách biểu diễn lực, các loại liên kết cơ bản, hệ lực, phương pháp hợp lực đồng quy. - Phân tích được lực tác dụng và các phản lực liên kết, các mômen của lực đối với một điểm, ngẫu lực. - Tính được lực tác dụng và các phản lực liên kết, các mômen của lực đối với một điểm, ngẫu lực. - Tính được lực bằng phương pháp đa giác, phương pháp chiếu để giải các bài toán về hệ lực bất kỳ.

- Lập được phương trình mô men tính toán hệ lực tác dụng. - Giải được các bài toán hệ lực phẳng song song. - Rèn luyện tính kỷ luật, kiên trì, cẩn thận, nghiêm túc, chủ động và tích cực sáng tạo trong học tập. CÁC KHÁI NIỆM CƠ BẢN VÀ CÁC ĐỊNH LUẬT TĨNH HỌC 1.

Các khái niệm cơ bản 1.1 Khái niệm lực Là sự tác động tương hỗ giữa các vật mà kết quả làm thay đổi trạng thái động học của các vật đó. Điểm đặt của lực: Là điểm mà tại đó vật nhận được tác dụng từ vật khác. Phương và chiều của lực: Là phương và chiều chuyển động của chất điểm (vật có kích thước vô cùng bé ) từ trang thái yên nghỉ dưới tác dụng của cơ học. Cường độ của lực: Là số đo mạnh hay yếu của tương tác cơ học.1 Đơn vị của lực: NiuTơn (N); Kilô NiuTơn (1KN = 10 3N); Mega NiuTơn  (1MN = 106N).

Mô hình toán học của lực và vectơ kí hiệu: F ( hình 1.2 Hệ lực Hai hệ lực trực đối: Là hai lực cùng đường tác dụng, cùng trị số nhưng ngược chiều nhau ( Hình 1.2 ) - Hệ lực: Là tập hợp nhiều lực cùng tác dụng lên một vật.3 ) - Hệ lực tương đương: Hai hệ lực được gọi là tương đương khi chúng gây ra cho vật rắn các trạng thái chuyển động cơ học như nhau.4 - Hợp của hệ lực: Là một lực duy nhất tương đương với hệ lực.5 - Hệ lực cân bằng: Là hệ lực mà dưới tác dụng của nó vật rắn vẫn nằm ở vị trí cân bằng. Phân tích lực 1. Vật tự do và vật bị liên kết - Vật tự do: Là vật rắn khi nó chuyển động tuỳ ý theo mọi phương trong không gian. - Vật bị liên kết ( Vật không tự do ): Là vật rắn khi một vài phương chuyển động của nó bị cản trở.

Ví dụ: Quyển sách đặt trên mặt bàn là vật không tự do. Liên kết và phản lực liên kết N - Liên kết: Là những điều kiện cản trở chuyển động của vật. Vật gây ra cản trở chuyển động của vật khảo sát gọi là vật gây liên kết.6 6 Ví dụ: Quyển sách đặt trên mặt bàn thì quyển sách là vật khảo sát hay vật bị liên kết, mặt bàn là vật gây liên kết.6 )  F : Lực tác dụng lực ép. - Phản lực liên kết: Vật bị liên kết hay vật bị khảo sát tác dụng lên vật gây liên kết một lực gọi là lực tác dụng.

Theo tiên đề tương tác, vật gây liên kết tác dụng lên vật khảo sát một lực, lực đó gọi là phản lực liên kết. Các liên kết cơ bản a. Liên kết tựa ( không có ma sát ): Là liên kết cản trở vật khảo sát chuyển động theo phương vuông góc với mặt tiếp xúc chung giữa vật gây liên kết và vật khảo sát. Phản lực có phương vuông góc với mặt tiếp xúc chung, có chiều đi về  phía vật khảo sát ( N ).

NA A N NB B P Hình 1. Liên kết dây mềm: Là liên kết cản trở vật khảo sát theo phương của dây. Phản lực liên kết có phương trùng với phương của dây, hướng từ vật khảo sát đi  ra ( T ). A B T TA TB P P Hình 1.

Liên kết thanh: A SC SB Là liên kết cản trở chuyển động C theo phương của thanh. Phản lực ký  hiệu là S , có phương dọc theo thanh, ngược chiều với xu hướng chuyển động của vật khảo sát khi bỏ liên kết. Liên kết bản lề: Y Y Y - Gối đỡ bản lề di động: Phản lực có phương vuông góc với mặt tiếp xúc chung giữa vật khảo sát và vật liên kết.10a biểu diễn gối đỡ bản lề di a) b) c) động, hình 1.10c là sơ đồ gối Hình 1.10  bản lề di động. Ký hiệu là Y - Gối đỡ bản lề cố định: Bản lề cố định Y Y R R cản trở vật khảo sát chuyển động theo phương nằm ngang và phương thẳng đứng.

Vì vậy phản lực có hai thành X X   phần X và Y , phản lực toàn phần là a) b)    R = X + Y .11a biểu diễn gối đỡ bản lề cố định, hình 1.11 của gối đỡ bản lề cố định. Giải phóng liên kết Khi khảo sát vật rắn, ta phải tách vật rắn khỏi các liên kết và xác định hệ lực tác dụng lên vật rắn đó. Hệ lực tác dụng gồm các lực đã cho và phản lực. Việc đặt các lực đã cho lên vật khảo sát thường không khó khăn, vấn đề quan trọng là đặt các phản lực cho đúng và đầy đủ.

Để thực hiện được điều đó ta lần lượt thay các liên kết bằng các phản lực liên kết tương ứng, công việc đó gọi là giải phóng liên kết. 8 Sau khi giải phóng liên kết, vật khảo sát được coi như vật tự do cân bằng dưới tác dụng của hệ lực gồm các lực đã cho và phản lực. D D NC C C NB P A NA A B b) B a) Hình 1.12 Ví dụ: Thanh AD đặt trong máng như hình 1.12a Sau khi giải phóng liên kết (hình 1.12b) hệ lực tác dụng vào thanh AD là     ( P, N A , N B , NC ) trong đó P là lực tác dụng, còn lại là các phản lực. CÁC TIÊN ĐỀ TĨNH HỌC 1.1 Tiên đề 1 ( Sự cân bằng của hai lực ) Điều kiện cần và đủ để hai lực tác dụng lên vật rắn cân bằng là chúng phải trực đối nhau.2 Tiên đề 2 ( Thêm bớt hai lực cân bằng ) Tác dụng của một hệ lực lên vật rắn không thay đổi khi ta thêm vào ( hay bớt đi ) hai lực cân bằng nhau.14 Hệ quả: Tác dụng của lực lên vật rắn không thay đổi khi ta trượt lực trên đường tác dụng của nó.3 Tiên đề 3 ( Bình hành lực ) F1 R 9 A F2 Hai lực đặt tại một điểm tương đương với một lực đặt tại điểm đó và được biểu diễn bằng đường chéo của hình bình hành mà hai cạnh là hai véc tơ biểu diễn hai lực đã cho.4 Tiên đề 4 ( Tương tác ) Lực tác dụng và phản lực là hai lực trực đối N Chú ý : Lực tác dụng và phản lực không phải là hai lực cân bằng nhau vì chúng luôn đặt vào hai vật F khác nhau.

Hệ lực phẳng đồng quy 2.1 Định nghĩa Hệ lực phẳng đồng quy là hệ lực có đường tác dụng F1 F2 của các lực cùng nằm trên cùng một mặt phẳng và cắt nhau tại một điểm ( Hình 2.2 Hợp hai lực đồng quy Hình 1. Qui tắc hình bình hành lực:   Giả sử có 2 lực F1 và F2 đồng qui tại O, phương của hai lực hợp với nhau     một góc â. Theo tiên đề 3, hợp lực R là đường chéo của hình bình hành R  F1  F2 ( Hình 1. Để xác định được hợp lực R, ta phải xác định trị số, phương và chiều của nó.

- Trị số R = F12  F22  2F1F2 cos  F1 R - Phương: Nếu phương của R hợp với phương của F1, F2 một góc tương ứng là â1, â2 thì :   F1 F  Sin 1  sin  ; Sin  2  2 sin  R R o F2 Hình 1.18 Tra bảng số ta xác định được trị số của góc 1 và 2 - tức là xác định phương của R - chiều của R là chiều từ điểm đồng quy tới góc đối diện trong hình bình hành. 10 Các trường hợp đặc biệt:   * Hai lực F1 và F2 cùng chiều. phương: Cos  = 1 F1 F2 R R = F1 + F2   * Hai lực F1 và F2 cùng phương, ngược chiều: F2 R F1 = 180o => Cos  = -1 Hình 1.19 R = [F1 - F2 ] ( Nếu F1 > F2 thì R = F1 - F2 )   * Hai lực F1 vuông góc F2 : F1  = 90o => Cos  = 0 R R = F12  F22 0 F2 Hình 1. Qui tắc tam giác lực:  Ta có thể xác định hợp lực R bằng cách: ,   A F2 Từ mút của F1 ta đặt F song song cùng chiều ' 2 C  và có cùng trị số với F2 nối điểm O với mút của F1 R     F2' ta được R  F1  F2 F2 B 0  Như vậy R khép kín trong tam giác lực Hình 1.21   OAC tạo thành bởi các lực thành phần F1 và F2 2.3 Hợp lực của hệ lực phẳng đồng quy 2.

Qui tắc đa giác lực: , , , , F2 F3 F2 F3 R2 R1 , , F1 F2 F1 F2 F4 F4 R R 0 0 F3 F3 F4 F4 a, b, Hình 1.22 11     Giả sử ta có hệ lực ( F1 , F 2 , F 3 , F4 ) đồng qui tại O. Muốn tìn hợp lực của hệ,   trước hết ta hợp hai lực F 1 và F 2 theo qui tắc tam giác lực, ta được:    R 1  F1  F 2   Tiếp tục, ta hợp hai lực R 1 và F 3 bằng cách tương tự, ta được:       R 2  R 1  F 3  F1  F 2  F 3   Cuối cùng ta hợp hai lực R 2 và F 4 , ta được:        R  R 2  F 4  F1  F 2  F 3  F 4  R là hợp lực của hệ lực phẳng đồng qui đã cho ( Hình 1.   Từ cách trên làm ta có nhận xét, khi đi tìm hợp lực R 1 , R 2. thấy xuất hiện  , , ,  đường gấp khúc hình thành bởi các véc tơ F1 , F 2 , F 3 , F 4.

Véc tơ R đóng kín đường gấp khúc thành đa giác.
