Tổng quan về giáo trình

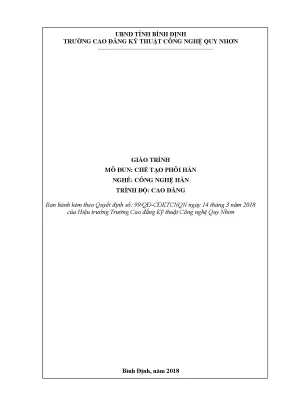

Giáo trình Chế tạo phôi hàn (Mã số mô đun: MĐ14) là tài liệu giảng dạy chuyên môn nghề thuộc chương trình đào tạo nghề Công nghệ hàn ở trình độ cao đẳng, ban hành kèm theo Quyết định số 99/QĐ-CĐKTCNQN ngày 14 tháng 3 năm 2018 của Hiệu trưởng Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn. Trong tiến trình đào tạo, mô đun này được bố trí giảng dạy sau khi người học đã hoàn thành các môn học kỹ thuật cơ sở và trước khi học các mô đun chuyên sâu về kỹ thuật hàn ghép nối kết cấu.

Mục tiêu học tập của mô đun tập trung vào việc trang bị cho người học năng lực xác định phương pháp gia công phôi phù hợp về mặt kinh tế và kỹ thuật đối với từng dạng kết cấu kim loại; trình bày rõ thực chất, đặc điểm và phạm vi ứng dụng của các loại máy cắt cơ khí cũng như máy cắt nhiệt; thực hiện tính toán và khai triển hình học phôi theo đúng yêu cầu kích thước bản vẽ; vận hành thành thạo các trang thiết bị cắt kim loại; thực hiện thao tác cắt, vát mép, làm sạch phôi theo đúng quy chuẩn kỹ thuật; đồng thời tuân thủ nghiêm ngặt các quy định về an toàn lao động và vệ sinh công nghiệp.

Về cấu trúc và phương pháp tiếp cận, giáo trình được thiết kế theo hình thức tích hợp lý thuyết và thực hành với tổng thời lượng 135 giờ (bao gồm 45 giờ lý thuyết, 87 giờ thực hành và 3 giờ kiểm tra). Nội dung được kết cấu thành 1 bài mở đầu và 8 bài học chuyên đề, đi từ các kỹ thuật gia công cắt gọt cơ khí cơ bản đến các phương pháp cắt nhiệt thủ công, bán tự động và gia công tự động hóa bằng máy CNC.

Điểm đặc thù của giáo trình là sự kết hợp giữa các tài liệu công nghệ hàn trong nước, quy chuẩn quốc tế (như tiêu chuẩn của Hiệp hội Hàn Hoa Kỳ - AWS, Hiệp hội Kỹ sư Cơ khí Hoa Kỳ - ASME, Viện Hàn Quốc tế - TWI) và kinh nghiệm thực tế sản xuất cơ khí tại địa phương, chuẩn hóa các thao tác thực hành thành các bảng chỉ dẫn từng bước công việc rõ ràng.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Cấu trúc nội dung giáo trình được triển khai qua 8 bài học chuyên đề và 1 bài mở đầu với tiến trình từ cơ bản đến nâng cao:

  • Bài mở đầu: Giới thiệu mô đun, an toàn lao động (1 giờ lý thuyết): Giới thiệu đề cương mô đun, hệ thống tài liệu tham khảo, phạm vi ứng dụng của công tác chế tạo phôi trong ngành hàn; nhận diện các yếu tố nguy hiểm và độc hại tại nơi sản xuất như rò rỉ điện giật, nguồn nhiệt gây cháy nổ, khói kẽm, bụi sắt ảnh hưởng đến chức năng phổi, tiếng ồn vượt ngưỡng 85 dB; quy định về trách nhiệm giám sát an toàn và bảo hộ lao động.
  • Bài 1: Chế tạo phôi hàn bằng máy cắt-đột thủy lực (11 giờ: 4 giờ lý thuyết, 7 giờ thực hành): Cung cấp cấu tạo và nguyên lý làm việc của máy cắt thủy lực PS 45; kỹ thuật vận hành cắt thép tấm (chiều dày 3 - 10 mm, bề rộng 300 mm), thép V, thép thanh tròn, thép thanh vuông; nguyên lý đột lỗ tròn và đột rãnh U; quy trình 5 bước thực hiện gia công phôi theo bản vẽ BV01.
  • Bài 2: Chế tạo phôi hàn bằng máy cắt lưỡi thẳng thủy lực (12 giờ: 4 giờ lý thuyết, 8 giờ thực hành): Cấu tạo và nguyên lý máy cắt lưỡi thẳng thủy lực; thông số kỹ thuật gia công thép tấm dày đến 6 mm và chiều dài đường cắt đạt 3200 mm; quy trình gá đặt và thực hiện cắt phôi theo bản vẽ BV02.
  • Bài 3: Chế tạo phôi bằng máy cắt cầm tay (12 giờ: 4 giờ lý thuyết, 8 giờ thực hành): Khảo sát hai loại thiết bị cầm tay gồm máy cắt gặm (cắt tôn mỏng dưới 2 mm) và máy mài - cắt cầm tay (truyền động bánh răng côn, góc nghiêng đá mài 15° - 30° hoặc 30° - 35°); kỹ thuật mài vát mép chữ X góc $30^\circ$ trên thép tấm theo bản vẽ BV03.
  • Bài 4: Chế tạo phôi hàn bằng mỏ cắt khí cầm tay (24 giờ: 8 giờ lý thuyết, 15 giờ thực hành, 1 giờ kiểm tra): Phân tích phương pháp cắt khí (chiếm 57,8% khối lượng chế tạo phôi hàn); cấu tạo máy sinh khí axêtylen dựa trên phản ứng $\text{CaC}_2 + 2\text{H}_2\text{O} \rightarrow \text{C}_2\text{H}_2 + \text{Ca(OH)}_2$; phân loại máy sinh khí loại I, II, III; cấu tạo bình chứa khí $O_2$ (màu xanh, áp suất 150 at), bình chứa $C_2H_2$ (màu trắng, 16 at, chứa chất xốp tẩm axeton); van giảm áp đơn cấp, ống dẫn khí cao su (đường kính 5,5 - 19 mm); thiết bị ngăn lửa tạt lại kiểu khô và kiểu ướt; công thức tính khoảng cách mỏ cắt $h = L + 2\text{ mm}$; kỹ thuật cắt thép tấm theo bản vẽ BV04.
  • Bài 5: Chế tạo phôi hàn từ vật liệu thép tấm bằng máy cắt khí con rùa (24 giờ: 8 giờ lý thuyết, 16 giờ thực hành): Cấu tạo máy cắt khí bán tự động; thiết lập ray dẫn hướng; tra cứu bảng chế độ cắt thép bằng ngọn lửa $O_2 - \text{LPG}$ và $O_2 - C_2H_2$ (chọn số hiệu bép cắt Tip No, áp lực khí $O_2$ từ 3 - 9 at theo chiều dày kim loại 4 - 50 mm hoặc 20 - 200 mm, tốc độ cắt tính bằng cm/phút hoặc mm/phút); kỹ thuật cắt đường thẳng vuông góc và vát mép theo bản vẽ BV05.
  • Bài 6: Chế tạo phôi hàn từ vật liệu thép ống bằng máy cắt khí chuyên dùng (12 giờ: 4 giờ lý thuyết, 7 giờ thực hành, 1 giờ kiểm tra): Khảo sát máy cắt ống có cơ cấu định vị bằng nam châm vĩnh cửu và hệ thống chống rung; quy trình cắt ống vuông góc và cắt vát mép đường ống theo bản vẽ BV06.
  • Bài 7: Chế tạo phôi hàn từ vật liệu thép tấm bằng máy cắt Plasma (18 giờ: 6 giờ lý thuyết, 12 giờ thực hành): Khái niệm trạng thái plasma; nguyên lý tăng điện áp lên 40.000 V trong 1% giây để mồi hồ quang và hạ xuống 70 V để duy trì; nhiệt độ hồ quang xấp xỉ 10.000°C; làm nguội bằng dòng khí nén trực tiếp; ưu điểm năng suất cao hơn cắt khí 1,5 - 2 lần, chi phí vận hành giảm 1,5 - 3 lần; kỹ thuật cắt đứt trực tiếp từ giữa tấm thép theo bản vẽ BV07.
  • Bài 8: Chế tạo phôi hàn từ vật liệu thép tấm bằng máy cắt CNC (21 giờ: 6 giờ lý thuyết, 14 giờ thực hành, 1 giờ kiểm tra): Cắt kim loại bằng Plasma trên máy CNC và cắt kim loại bằng Oxy - gas trên máy cắt CNC; thiết lập hệ tọa độ và điều khiển tự động hóa đường cắt biên dạng phức tạp.

Progression logic của nội dung đi từ việc nắm vững an toàn và lý thuyết cắt cơ khí nguội (cắt - đột, xén tấm), chuyển tiếp sang kỹ năng cắt nhiệt thủ công (mỏ cắt khí, máy mài), nâng cao lên thiết bị bán tự động (rùa cắt tấm, máy cắt ống bám từ) và hoàn thiện ở các công nghệ tự động hóa hiện đại (Plasma, máy cắt CNC).

Kiến thức nền tảng được xây dựng

  • Fundamental theories: Giáo trình xây dựng nền tảng lý thuyết nhiệt động lực học của quá trình oxy hóa kim loại trong dòng oxy kỹ thuật có độ tinh khiết 98% - 99,7%; lý thuyết phân hủy đất đèn tạo khí hydrocarbon cháy; lý thuyết ion hóa chất khí tạo trạng thái hồ quang plasma nhiệt độ cao.
  • Core principles: Làm rõ nguyên lý điều kiện kim loại có thể cắt được bằng oxy: nhiệt độ cháy của kim loại trong oxy phải thấp hơn nhiệt độ nóng chảy của nó (như thép cacbon thấp có hàm lượng C < 0,7% có nhiệt độ cháy khoảng 1350°C, nhiệt độ nóng chảy gần 1500°C); oxit kim loại tạo thành phải có nhiệt độ nóng chảy thấp hơn kim loại cơ bản và có tính chảy loãng cao để dòng khí oxy dễ dàng thổi xỉ khỏi rãnh cắt; nhiệt lượng tỏa ra từ phản ứng cháy phải đủ duy trì tiến trình cắt liên tục.
  • Essential frameworks: Khung quy trình công nghệ 5 bước chuẩn mực trong chế tạo phôi: (1) Đọc hiểu bản vẽ kỹ thuật -> (2) Khai triển, vạch dấu có tính đến lượng dư gia công và độ co ngót nhiệt khi hàn -> (3) Gá đặt, định vị và kẹp chặt phôi -> (4) Thiết lập chế độ công nghệ và thực hiện cắt -> (5) Kiểm tra kích thước hình học, hình dạng và làm sạch bavia.

Kỹ năng phát triển

  • Technical skills: Tính toán và tra cứu chế độ cắt phù hợp (chọn số hiệu mỏ cắt, áp lực khí oxy nung, oxy cắt, áp lực khí cháy, tốc độ di chuyển mỏ cắt theo chiều dày tấm); phân biệt và điều chỉnh các vùng của ngọn lửa khí cháy; kỹ thuật mồi hồ quang plasma.
  • Analytical skills: Phân tích nguyên nhân và xử lý các dạng sai hỏng trong quá trình cắt như mép cắt bị gián đoạn do tốc độ cắt quá cao, cháy mép do tốc độ quá chậm, nổ bép cắt và tắt lửa do xỉ bám bẩn hoặc khoảng cách mỏ cắt quá gần, lỗi hở van khí ở đầu chai chứa.
  • Practical competencies: Vận hành thành thạo máy cắt-đột thủy lực PS 45, máy xén tôn tấm 3200 mm, máy cắt gặm, máy mài góc cầm tay, mỏ cắt khí $O_2 - C_2H_2 / \text{LPG}$, máy cắt rùa dẫn hướng ray, máy cắt ống thép nam châm vĩnh cửu, máy cắt plasma nguồn khí nén và máy cắt tấm CNC.

Phương pháp giảng dạy và học tập

Giáo trình được biên soạn phục vụ mô hình giảng dạy tích hợp giữa lý thuyết chuyên môn và thực hành nghề nghiệp. Thời lượng thực hành chiếm tỷ trọng lớn (87 giờ thực hành trên tổng số 135 giờ, tương đương 64,4%), giúp người học rèn luyện trực tiếp các kỹ năng thao tác trên trang thiết bị phân xưởng sau mỗi bài giảng lý thuyết.

Về phương pháp tiếp cận sư phạm, mỗi bài học đều được cấu trúc thống nhất bao gồm: Mục tiêu bài học -> Lý thuyết liên quan (cấu tạo, nguyên lý, an toàn) -> Bảng trình tự các bước thực hiện công việc (có kèm mô tả thao tác, hình vẽ minh họa và các điểm chú ý kỹ thuật) -> Sai hỏng thường gặp, nguyên nhân và biện pháp khắc phục -> Bài tập thực hành ứng dụng -> Hệ thống câu hỏi ôn tập lý thuyết.

Hệ thống bài tập thực hành gắn liền với các bản vẽ chi tiết tại phần phụ lục (từ bản vẽ BV01 đến BV07). Sinh viên được giao nhiệm vụ thực hiện quy trình chế tạo phôi cụ thể: chuẩn bị bề mặt, vạch dấu khai triển, gá đặt phôi, tra cứu bảng thông số chế độ cắt tương ứng với chiều dày vật liệu, tiến hành cắt phôi, gõ sạch xỉ và gia công vát mép (như vát mép chữ V, chữ X góc $30^\circ$).

Phương pháp đánh giá kết quả học tập được thực hiện đa dạng:

  • Đánh giá thường xuyên: Kiểm tra mức độ chuẩn bị bảo hộ lao động, kiểm tra an toàn thiết bị trước khi vận hành, thao tác sử dụng dụng cụ đo và kỹ năng điều chỉnh ngọn lửa/dòng cắt.
  • Đánh giá định kỳ: 3 bài kiểm tra thực hành chính thức (mỗi bài 1 giờ tại Bài 4, Bài 6 và Bài 8) đánh giá trực tiếp trên sản phẩm phôi gia công theo các tiêu chí: độ chính xác kích thước so với bản vẽ, độ phẳng của mép cắt, độ đồng đều của góc vát mép, độ sạch bavia và thời gian hoàn thành.

Đối với việc tự học, giáo trình yêu cầu người học nghiên cứu trước cấu tạo thiết bị qua các hình vẽ giải phẫu (như sơ đồ van giảm áp đơn cấp, sơ đồ mỏ cắt hút khí), trả lời các câu hỏi ôn tập ở cuối mỗi bài học và ghi nhớ các quy tắc kiểm tra rò rỉ khí bằng nước xà phòng, khoảng cách an toàn đặt bình khí oxy (cách ngọn lửa trần tối thiểu 5 mét).

Điểm nổi bật và cập nhật

Giáo trình thể hiện các nội dung cập nhật về công nghệ gia công chuẩn bị phôi trong ngành hàn cơ khí:

  • Chuyển đổi công nghệ gia công: Bên cạnh các phương pháp cắt cơ khí truyền thống (cắt gặm, máy xén) và cắt khí oxy - gas thủ công, giáo trình đưa vào chương trình giảng dạy công nghệ cắt Plasma khí nén và công nghệ cắt tự động trên máy CNC (Bài 7 và Bài 8). Công nghệ cắt Plasma được chỉ rõ có năng suất cao hơn 1,5 đến 2 lần so với kỹ thuật cắt khí, giảm chi phí vận hành từ 1,5 đến 3 lần và có khả năng cắt được nhiều loại vật liệu hợp kim khác nhau.
  • Tích hợp thiết bị bán tự động và tự động: Giáo trình mô tả chi tiết việc ứng dụng máy cắt khí con rùa di chuyển trên ray để cắt các tấm dày từ 20 đến 200 mm và máy cắt ống chuyên dụng có cơ cấu nam châm vĩnh cửu tự hành ôm quanh chu vi ống thép, giúp nâng cao độ chính xác hình học và năng suất so với thao tác thủ công.
  • Hệ thống bảng biểu chế độ cắt định lượng: Thay vì các chỉ dẫn định tính, giáo trình tích hợp các bảng tra cứu chế độ cắt cụ thể cho từng loại khí cháy ($O_2 - \text{LPG}$ và $O_2 - C_2H_2$), quy định rõ áp lực khí cắt, áp lực khí nung, số hiệu bép cắt (Tip No), khoảng cách từ đầu mỏ cắt đến kim loại ($h = L + 2\text{ mm}$) và tốc độ cắt theo dải chiều dày tấm thép từ 3 mm đến 100 mm.
  • Quy chuẩn hóa an toàn theo tiêu chuẩn chuyên ngành: Nội dung an toàn lao động trong giáo trình cập nhật các quy định về an toàn điện, nguồn nhiệt, nồng độ khói hàn, giới hạn tiếp xúc tiếng ồn công nghiệp (ngưỡng 85 dB trong ca làm việc 8 giờ) và chức năng giám sát của người giám sát hàn.
  • Tham chiếu tài liệu chuẩn: Nhóm biên soạn đã trích dẫn các tiêu chuẩn và giáo trình chuyên ngành như: ASME Section IX (Welding and Brazing Qualifications, 2016), AWS (Welding Science & Technology, 2006; Welding Structure Steel, 2014), tài liệu của The Welding Institute (TWI - Welding Inspection), chương trình đào tạo Chuyên gia hàn quốc tế của Trung tâm Việt - Đức (2006), cùng các giáo trình trong nước của các tác giả Nguyễn Tiến Đào, Trần Văn Giản, Hoàng Tùng, Ixô-Cô-Lốp.

Đối tượng sử dụng giáo trình

  • Sinh viên và ngành đào tạo: Giáo trình được biên soạn trực tiếp cho sinh viên theo học trình độ Cao đẳng nghề Công nghệ hàn. Tài liệu cũng được sử dụng làm học liệu cho sinh viên các ngành kỹ thuật liên quan như Cắt gọt kim loại, Cơ khí chế tạo, Kỹ thuật kết cấu thép và Sửa chữa cơ khí.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Để tiếp thu hiệu quả mô đun MĐ14, người học cần hoàn thành các môn học kỹ thuật cơ sở trước đó trong chương trình đào tạo, bao gồm:
    • Vẽ kỹ thuật cơ khí (đọc hiểu bản vẽ kết cấu, hình biểu diễn, ký hiệu mối hàn và khai triển hình học).
    • Vật liệu học và Xử lý nhiệt (nắm vững tính chất của thép cacbon, thép hợp kim, gang, kim loại màu, nhiệt độ nóng chảy và tính dẫn nhiệt).
    • Kỹ thuật đo lường và Dung sai lắp ghép (sử dụng thước cặp, compa, dưỡng kiểm góc vát mép).
    • An toàn lao động chung trong phân xưởng cơ khí.
  • Giảng viên: Giảng viên sử dụng giáo trình làm tài liệu chuẩn để biên soạn giáo án tích hợp, thiết kế các bài giảng thực hành tại xưởng, xây dựng các phiếu hướng dẫn luyện tập kỹ năng và thiết lập bảng kiểm đánh giá kết quả gia công phôi của sinh viên.
  • Kỹ thuật viên và cán bộ kỹ thuật: Tài liệu là nguồn tra cứu thực tế cho thợ hàn, thợ lấy dấu, kỹ thuật viên chuẩn bị phôi tại các xưởng gia công cơ khí kết cấu, nhà máy đóng tàu, bồn bể công nghiệp trong việc lựa chọn thiết bị cắt, tra bảng áp lực khí và xử lý sự cố thiết bị cắt nhiệt.

Câu hỏi thường gặp

1. Giáo trình này được biên soạn phục vụ cho trình độ và ngành nghề nào?
Giáo trình Mô đun Chế tạo phôi hàn (MĐ14) được ban hành chính thức để đào tạo sinh viên trình độ Cao đẳng nghề Công nghệ hàn theo Quyết định số 99/QĐ-CĐKTCNQN của Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn.

2. Người học cần trang bị kiến thức nền tảng nào trước khi học mô đun này?
Người học cần học xong các môn kỹ thuật cơ sở: Vẽ kỹ thuật để đọc bản vẽ và vạch dấu khai triển hình gò; Vật liệu cơ khí để hiểu thành phần hóa học, nhiệt độ cháy, nhiệt độ nóng chảy kim loại; Kỹ thuật đo lường và An toàn lao động cơ khí.

3. Nội dung giáo trình có điểm gì khác biệt so với các giáo trình công nghệ hàn thông thường?
Khác với các tài liệu chỉ tập trung vào kỹ thuật gây hồ quang và ghép nối kim loại, giáo trình này tập trung chuyên sâu vào công đoạn tiền chế tạo (chuẩn bị phôi, vát mép, làm sạch), bao gồm toàn diện từ thiết bị cơ khí (máy cắt đột PS 45, máy xén 3200 mm) đến các công nghệ cắt nhiệt thủ công (mỏ khí $O_2-C_2H_2/\text{LPG}$), thiết bị bán tự động (rùa cắt, cắt ống bám từ) và máy cắt tự động (Plasma, CNC).

4. Làm thế nào để tự học và nắm vững các quy trình kỹ thuật trong giáo trình?
Người học cần kết hợp đọc lý thuyết cấu tạo nguyên lý với các bảng quy trình thao tác từng bước; ghi nhớ nguyên tắc an toàn bình khí nén; giải các bài tập tình huống sai hỏng thường gặp và rèn luyện kỹ năng tra cứu bảng thông số chế độ cắt theo từng độ dày vật liệu.

5. Giáo trình có đề xuất các tài liệu tham khảo bổ trợ nào?
Giáo trình trích dẫn các tài liệu: Công nghệ chế tạo phôi (Nguyễn Tiến Đào, 2016), Khai triển hình gò (Trần Văn Giản, 2015), Sổ tay hàn (Hoàng Tùng, 2006), Hàn cắt kim loại (Ixô-Cô-Lốp, 1984), Chương trình Chuyên gia hàn quốc tế (Việt - Đức, 2006) cùng các tiêu chuẩn quốc tế AWS, ASME Section IX và TWI.

Kết luận

Giáo trình Mô đun: Chế tạo phôi hàn (Mã số: MĐ14) của Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn cung cấp hệ thống kiến thức lý thuyết và kỹ năng thực hành hoàn chỉnh về các phương pháp gia công chuẩn bị phôi hàn. Nội dung tài liệu đáp ứng yêu cầu đào tạo thực hành tích hợp, giúp người học làm chủ các thiết bị cắt đột thủy lực, mỏ cắt khí, máy cắt rùa, máy cắt ống chuyên dụng, thiết bị cắt Plasma và máy cắt CNC.

Lộ trình học tập khuyến nghị là thực hiện tuần tự 8 bài học theo đúng cấu trúc từ cơ khí nguội đến nhiệt luyện và điều khiển số, kết hợp luyện tập trên các bản vẽ phụ lục (BV01 - BV07). Người học có thể mở rộng nghiên cứu thông qua các tài liệu tiêu chuẩn AWS D1.1, ASME Section IX và tài liệu kiểm tra chất lượng mối hàn của Viện Hàn TWI để hoàn thiện năng lực chuyên môn nghề hàn.
