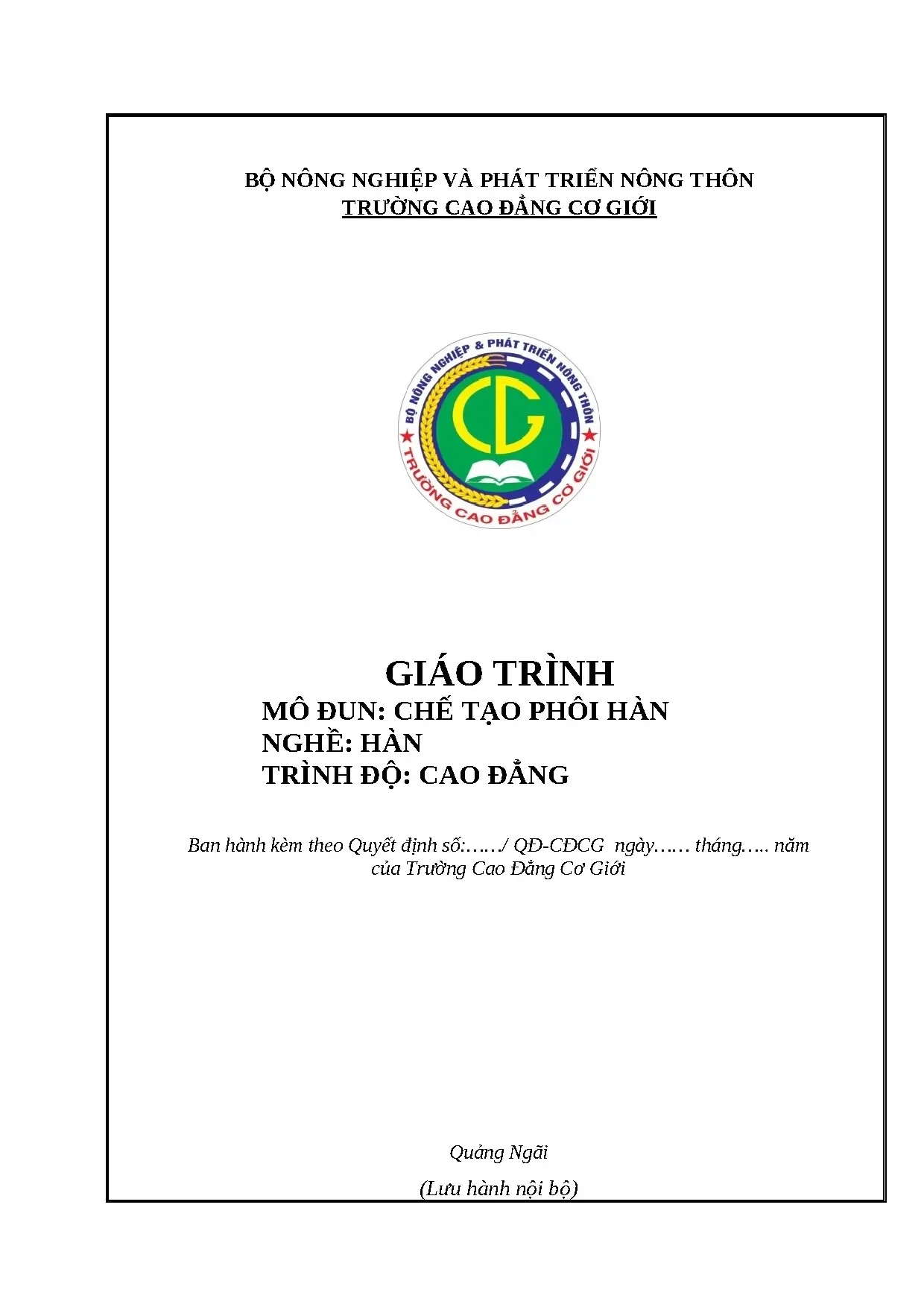

Giáo trình Mô đun: Chế tạo phôi hàn (Mã mô đun: MĐ18) – Trình độ Cao đẳng Nghề Hàn

Tổng quan về giáo trình (250-300 từ)

Giáo trình Chế tạo phôi hàn (Mã số: MĐ18) là tài liệu đào tạo chuyên môn nghề thuộc hệ thống mô đun đào tạo nghề Hàn ở trình độ Cao đẳng, do Trường Cao đẳng Cơ giới Quảng Ngãi (thuộc Bộ Nông nghiệp và Phát triển Nông thôn) tổ chức biên soạn theo Quyết định ban hành nội bộ, với kỹ sư Huỳnh Văn Mà đảm nhiệm vai trò chủ biên. Trong khung chương trình quốc gia tổng thể gồm 33 môn học và mô đun (tổng thời lượng 2.835 giờ, 128 tín chỉ), mô đun MĐ18 có khối lượng học tập là 90 giờ (tương đương 4 tín chỉ), bao gồm 20 giờ lý thuyết, 62 giờ thực hành/bài tập và 8 giờ kiểm tra.

Về mặt vị trí đào tạo, mô đun được bố trí giảng dạy sau khi người học đã hoàn thành các môn học kỹ thuật cơ sở nền tảng, bao gồm Vẽ kỹ thuật cơ khí (MH07), Dung sai lắp ghép và đo lường kỹ thuật (MH08), Vật liệu cơ khí (MH09), Cơ kỹ thuật (MH10) và Kỹ thuật an toàn và bảo hộ lao động (MH12). Mục tiêu đào tạo của giáo trình hướng đến việc cung cấp kiến thức toàn diện về cấu tạo, nguyên lý làm việc của trang thiết bị chế tạo phôi; hình thành năng lực tính toán khai triển hình học không gian, lập quy trình công nghệ cắt phôi tấm và ống bằng phương pháp thủ công, bán tự động và tự động; đồng thời rèn luyện ý thức tuân thủ quy chuẩn an toàn lao động, phòng chống cháy nổ và vệ sinh công nghiệp trong phân xưởng hàn.

Cấu trúc giáo trình được thiết kế theo hướng tích hợp lý thuyết gắn liền với kỹ năng thực hành phân xưởng, phân bổ từ các kỹ thuật gia công nhiệt cơ bản (mỏ cắt khí cầm tay) đến công nghệ hiện đại (máy cắt CNC, máy cắt Plasma) và công đoạn hoàn thiện mép phôi.

Nội dung kiến thức cốt lõi (500-600 từ)

                              GIÁO TRÌNH MÔ ĐUN MĐ18: CHẾ TẠO PHÔI HÀN (90 Giờ)
   [KHỐI CƠ BẢN]             [KHỐI BÁN TỰ ĐỘNG]               [KHỐI TỰ ĐỘNG HÓA]          [KHỐI HOÀN THIỆN]
  - Bài mở đầu (20h)         - Bài 1: Cắt rùa (20h)           - Bài 3: Máy CNC (16h)      - Bài 5: Mài mép (8h)
    + Cắt khí cầm tay          + Cắt thép tấm                   + Đấu nối, lập trình        + Máy mài cầm tay
    + Khai triển hình học    - Bài 2: Máy cắt ống (12h)       - Bài 4: Cắt Plasma (10h)     + Vệ sinh công nghiệp
    + Thiết bị an toàn         + Cắt định hình ống              + Khai triển & chế độ     - Kiểm tra mô đun (4h)

Các chương/chủ đề chính

Giáo trình được kết cấu thành 6 bài học chuyên đề, sắp xếp theo tiến trình phát triển công nghệ từ thủ công đến tự động hóa:

  1. Bài mở đầu: Chế tạo phôi hàn bằng mỏ cắt khí cầm tay (20 giờ - 4 LT, 15 TH, 1 KT): Cung cấp cơ sở lý thuyết về vật liệu chế tạo phôi; phương pháp tính toán hiệu suất sử dụng vật liệu; kỹ thuật nắn phẳng, lấy dấu và đánh dấu phôi; cấu tạo, nguyên lý các thiết bị sinh khí, chứa khí, van giảm áp, thiết bị an toàn chống cháy ngược và mỏ cắt khí cầm tay; nguyên lý tính toán khai triển các bề mặt hình học phức tạp.
  2. Bài 1: Chế tạo phôi hàn từ vật liệu thép tấm bằng máy cắt khí con rùa (20 giờ - 4 LT, 15 TH, 1 KT): Cấu tạo, nguyên lý vận hành máy cắt rùa; phương pháp chọn chế độ cắt theo chiều dày thép tấm; kỹ thuật dẫn hướng và chỉnh sửa mép cắt.
  3. Bài 2: Chế tạo phôi hàn từ vật liệu thép ống bằng máy cắt khí chuyên dùng (12 giờ - 4 LT, 8 TH): Kỹ thuật định vị, gá kẹp ống thép; vận hành cơ cấu cắt quay chuyên dụng; khai triển giao tuyến ống và điều chỉnh thông số cắt cho phôi trụ.
  4. Bài 3: Chế tạo phôi hàn từ vật liệu thép tấm bằng máy cắt CNC (16 giờ - 4 LT, 11 TH, 1 KT): Cấu tạo hệ thống CNC; quy trình đấu nối thiết bị; phương pháp lập trình biên dạng cắt tự động; thiết lập gốc tọa độ và vận hành điều khiển số.
  5. Bài 4: Chế tạo phôi hàn từ vật liệu thép tấm bằng máy cắt Plasma (10 giờ - 2 LT, 8 TH): Nguyên lý ion hóa chất khí tạo hồ quang Plasma; thông số nguồn cắt, khí nén bổ trợ và kỹ thuật cắt vật liệu kim loại tấm mỏng và hợp kim.
  6. Bài 5: Mài mép hàn, mép cùn bằng máy mài cầm tay (8 giờ - 2 LT, 5 TH, 1 KT): Cấu tạo máy mài; quy chuẩn an toàn đá mài; kỹ thuật vát mép chữ V, chữ U, làm cùn cạnh phôi phục vụ gá lắp liên kết hàn.

Kiến thức nền tảng được xây dựng

Giáo trình hệ thống hóa các nền tảng lý thuyết kỹ thuật chuyên sâu:

  • Nhiệt hóa học quá trình cắt khí: Phản ứng thủy phân canxi cacbua trong máy sinh khí: $$\text{CaC}_2 + 2\text{H}_2\text{O} \rightarrow \text{C}_2\text{H}_2 + \text{Ca(OH)}_2$$ Năng suất sinh khí đạt từ 220 đến 300 lít $\text{C}_2\text{H}_2$ trên 1 kg đất đèn ($\text{CaC}_2$).
  • Phân loại ngọn lửa hàn/cắt: Dựa trên tỷ lệ thể tích $k = \frac{\text{O}_2}{\text{C}_2\text{H}_2}$:
    • Ngọn lửa bình thường ($k = 1{,}1 \div 1{,}2$): Nhiệt độ vùng hoàn nguyên đạt tới $3200^\circ\text{C}$.
    • Ngọn lửa oxy hóa ($k > 1{,}2$): Chiều dài nhân ngắn, thừa oxy.
    • Ngọn lửa cacbon hóa ($k < 1{,}1$): Thừa nhiên liệu cacbon tự do.
  • Hình học khai triển mặt không gian:
    • Khai triển hình côn: Bán kính đường sinh $R = \sqrt{(d/2)^2 + h^2}$, góc mở hình quạt $\alpha = \frac{180^\circ \times d}{R}$.
    • Khai triển chóp lò cân/lệch tâm đáy chữ nhật, chóp lò chuyển tiếp tròn - vuông, mặt cầu 12 mảnh, nắp chỏm cầu và nắp đầu bằng.
  • Cơ học vật liệu biến dạng: Công thức tính bán kính uốn tối thiểu khi tạo hình nguội $r_{\min} = 25S$ ($S$ là chiều dày tấm). Độ cong vênh sau nắn nguội/nóng cho phép tối đa $1\text{ mm}$ trên $1\text{ m}$ chiều dài.
       CẤP CHÍNH XÁC KÍCH THƯỚC PHÔI CẮT KHÍ THEO GIÁO TRÌNH MĐ18

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Vận hành trạm cấp khí áp suất thấp/trung bình; kiểm tra độ kín hệ thống bằng dung dịch xà phòng; lắp ráp van giảm áp đơn cấp và bình ngăn lửa tạt lại (kiểu khô và kiểu ướt); điều chỉnh áp lực oxy cắt theo chiều dày (3–4 at cho tôn 5–20 mm; 7–9 at cho tôn 60–100 mm).
  • Kỹ năng tính toán - phân tích: Tối ưu hóa sơ đồ sắp xếp phôi (nesting) thông qua tra cứu Bảng trị số mạch nối 28.9; kiểm soát tỷ lệ chi phí phôi liệu (chiếm 60–70% giá thành chế tạo); xác định khoảng cách mỏ cắt $h = L + 2\text{ mm}$ hoặc $h = 5 + 0{,}05S\text{ mm}$.
  • Kỹ năng thực hành phân xưởng: Vạch dấu trên bàn gang đúc ($1200\times1200\text{ mm}$ đến $4000\times6000\text{ mm}$); hiệu chỉnh thông số nguồn Plasma và lập trình biên dạng máy CNC; vát mép phôi chính xác phục vụ công đoạn gá lắp MĐ19.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình định hướng mô hình sư phạm tích hợp (Integrated Vocational Training), kết hợp chặt chẽ giữa giảng giải lý thuyết chuyên môn và huấn luyện kỹ năng thao tác chuẩn tại xưởng thực hành:

  • Phương pháp sư phạm đối với người dạy: Giảng viên sử dụng giáo án tích hợp, ứng dụng công nghệ trình chiếu projector, tranh vẽ kỹ thuật và mô hình học cụ trực quan. Tiến trình giảng dạy thực hành tuân thủ chu trình: làm mẫu thao tác chuẩn $\rightarrow$ phân tích sai hỏng thường gặp $\rightarrow$ tổ chức chia nhóm nhỏ luyện tập $\rightarrow$ trực tiếp quan sát, uốn nắn và sửa sai tại chỗ cho từng học viên.
  • Quy chuẩn bài tập và thực hành: Các bài tập thực hành được tiêu chuẩn hóa theo phôi thép tấm và thép ống cụ thể. Người học thực hiện việc mô phỏng xếp phôi trên bìa các-tông nhằm tính toán hệ số sử dụng vật liệu tối ưu trước khi thao tác vạch dấu, chấm dấu trên kim loại thực tế; sau đó tiến hành cắt nhiệt và mài hoàn thiện mép phôi.
  • Quy chế và phương pháp đánh giá: Áp dụng theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội về đào tạo theo hệ thống tín chỉ:
    • Điểm quá trình (Trọng số 40%): Bao gồm 01 cột điểm kiểm tra thường xuyên (vấn đáp/thuyết trình sau 10 giờ học, đánh giá chuẩn đầu ra A1, C1) và 03 cột điểm kiểm tra định kỳ (viết lý thuyết và bài tập thực hành thao tác máy sau mỗi 20 giờ, đánh giá chuẩn A2, B1, C1, C2).
    • Điểm thi kết thúc mô đun (Trọng số 60%): Tổ chức đánh giá tổng hợp gồm vấn đáp lý thuyết và thực hành chế tạo phôi hoàn chỉnh trên mô hình sau 90 giờ học. Kết quả tính theo thang điểm 10 (làm tròn một chữ số thập phân) và quy đổi sang thang điểm chữ/thang điểm 4.
  • Hướng dẫn tự học: Học viên được tổ chức làm việc theo nhóm từ 2–3 người; bắt buộc nghiên cứu tài liệu kỹ thuật trước giờ lên lớp; yêu cầu tham dự tối thiểu 70% tổng thời lượng tích hợp (vắng mặt quá 30% tổng số giờ quy định bắt buộc phải học lại mô đun).

Điểm nổi bật và cập nhật (250-300 từ)

  • Tích hợp công nghệ cắt hiện đại bên cạnh phương pháp truyền thống: Giáo trình cập nhật đồng thời cả 3 thế hệ công nghệ chế tạo phôi: cắt nhiệt thủ công (mỏ cắt khí cầm tay), cắt cơ khí hóa bán tự động (máy cắt khí con rùa di chuyển trên ray, máy cắt ống chuyên dùng) và cắt tự động hóa kỹ thuật số (máy cắt CNC điều khiển số, máy cắt nguồn hồ quang Plasma).
  • Chuẩn hóa quy trình an toàn công nghiệp nghiêm ngặt: Tài liệu chi tiết hóa các thông số kỹ thuật của trang thiết bị an toàn áp lực: cấu tạo màng bảo hiểm bằng lá nhôm/thiếc mỏng ($0{,}1 \div 0{,}15\text{ mm}$) tự phá hủy khi áp suất vượt $2{,}5 \div 3{,}5\text{ at}$; nắp an toàn khống chế áp suất $\le 1{,}5\text{ at}$; van một chiều và bình dập lửa tạt lại kiểu khô/ướt; quy cách màu sơn vỏ bình thép 40L chịu áp lực 200 at (oxy màu xanh, axêtylen màu trắng, hyđrô màu vàng).
  • Gắn kết số liệu thống kê sản xuất thực tế: Tài liệu dẫn chứng dữ liệu thống kê từ Viện Bảo hộ Lao động, xác định phương pháp chế tạo phôi bằng mỏ cắt khí cầm tay chiếm 57,8% tổng khối lượng công việc chuẩn bị phôi trong ngành cơ khí tại thời điểm biên soạn, khẳng định tính thực tiễn của các bài tập nghề nghiệp.
  • Kế thừa nguồn tài liệu kỹ thuật chuẩn mực: Nội dung giáo trình được tổng hợp từ các công trình nghiên cứu cơ học, khai triển và công nghệ hàn uy tín trong và ngoài nước, bao gồm giáo trình của Nguyễn Tiến Đào (2006), Trần Văn Giản (1978), Ixô-Cô-Lốp (1984), Xcacun (1977), Hoàng Tùng (2006), chương trình chuyển giao công nghệ Việt - Đức (2006) và tài liệu Metal and How to weld them của Quỹ James F. Lincoln Arc Welding (Hoa Kỳ, 1990).

Đối tượng sử dụng giáo trình (200-250 từ)

  • Đối tượng người học: Học sinh, sinh viên theo học trình độ Cao đẳng Nghề Hàn (khóa đào tạo chính quy hoặc liên thông kỹ thuật).
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học bắt buộc phải tích lũy các học phần cơ sở kỹ thuật trong chương trình khung, cụ thể:
    • Đọc bản vẽ chi tiết và hình học họa hình từ môn Vẽ kỹ thuật cơ khí (MH07).
    • Nắm vững chỉ số dung sai kích thước và phương pháp đo kiểm từ môn Dung sai lắp ghép và đo lường kỹ thuật (MH08).
    • Hiểu rõ cơ tính, thành phần hóa học của thép cacbon, thép hợp kim từ môn Vật liệu cơ khí (MH09).
    • Nắm vững ứng suất, độ bền uốn từ môn Cơ kỹ thuật (MH10).
    • Quy tắc bảo hộ và an toàn điện, an toàn bình áp lực từ môn Kỹ thuật an toàn và bảo hộ lao động (MH12).
  • Đối với giảng viên và cán bộ đào tạo: Sử dụng làm tài liệu giảng dạy chuẩn mực để thiết lập đề cương chi tiết, soạn giáo án tích hợp, phân bổ thời lượng 90 giờ và thiết kế đề thi kiểm tra đánh giá tay nghề.
  • Đối với kỹ thuật viên và thợ tự học: Làm tài liệu tra cứu thông số chế độ cắt nhiệt, phương pháp tính toán khai triển hình gò kim loại tấm và quy trình kiểm tra bảo dưỡng van giảm áp, thiết bị an toàn xưởng hàn.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này được thiết kế phục vụ cho đối tượng nào?

Giáo trình biên soạn chuyên biệt cho học viên đào tạo nghề Hàn ở trình độ Cao đẳng theo khung chương trình quốc gia, đồng thời là tài liệu tham khảo kỹ thuật cho kỹ thuật viên gia công kết cấu kim loại.

2. Người học cần đáp ứng kiến thức nền tảng nào trước khi học mô đun MĐ18?

Học viên cần hoàn thành các môn học tiên quyết bao gồm Vẽ kỹ thuật cơ khí, Dung sai lắp ghép và đo lường, Vật liệu cơ khí, Cơ kỹ thuật và Kỹ thuật an toàn bảo hộ lao động.

3. Giáo trình Chế tạo phôi hàn MĐ18 có cấu trúc công nghệ như thế nào?

Mô đun bao gồm 6 bài học: từ cắt khí thủ công (Bài mở đầu), cắt bán tự động bằng rùa cắt và máy cắt ống (Bài 1, Bài 2), cắt tự động CNC và Plasma (Bài 3, Bài 4), đến công đoạn hoàn thiện mài mép phôi (Bài 5).

          TIẾN TRÌNH 6 BÀI HỌC THEO CẤP ĐỘ CÔNG NGHỆ TRONG MĐ18
   [Bài mở đầu]      [Bài 1 & 2]          [Bài 3 & 4]        [Bài 5]
   (Thủ công)          (Bán tự động)        (Tự động hóa)      (Hoàn thiện)

4. Điều kiện để học viên được tham dự kỳ thi kết thúc mô đun là gì?

Học viên phải tham gia tối thiểu 70% tổng thời lượng giờ giảng tích hợp (90 giờ). Nếu vắng mặt vượt quá 30% thời lượng, học viên không đủ điều kiện dự thi và bắt buộc phải đăng ký học lại mô đun.

5. Tỷ lệ đóng góp của điểm thành phần trong mô đun được tính như thế nào?

Kết quả môn học tính theo trọng số: 40% điểm quá trình (kiểm tra thường xuyên hệ số 1, kiểm tra định kỳ hệ số 2) và 60% điểm thi kết thúc mô đun (vấn đáp kết hợp thực hành trên phôi/mô hình).

Kết luận (150 từ)

Giáo trình Chế tạo phôi hàn (Mã mô đun: MĐ18) hệ thống hóa toàn bộ chu trình kỹ thuật chuẩn bị phôi hàn – nguyên công then chốt quyết định chất lượng hình học và hiệu quả kinh tế trong sản xuất kết cấu kim loại. Giá trị cốt lõi của tài liệu thể hiện ở việc kết hợp chặt chẽ giữa toán học khai triển hình họa không gian, công nghệ gia công nhiệt đa dạng (khí cháy, Plasma, CNC) và các định mức an toàn công nghiệp chuẩn mực.

Sau khi hoàn thành mô đun này, học viên có đầy đủ năng lực kỹ thuật để tiếp tục học tập các mô đun chuyên sâu tiếp theo trong chương trình khung đào tạo nghề Hàn, bao gồm Gá lắp kết cấu hàn (MĐ19), Hàn hồ quang tay cơ bản và nâng cao (MĐ20, MĐ21), Hàn khí (MĐ22), Hàn MIG/MAG (MĐ24, MĐ25), Hàn TIG (MĐ26, MĐ27), Hàn ống (MĐ28), Hàn tự động dưới lớp thuốc (MĐ30) và Hàn hồ quang dây lõi thuốc FCAW (MĐ31, MĐ32).

Danh mục tài liệu tham khảo trích dẫn trong giáo trình

  1. Nguyễn Tiến Đào (2006), Công nghệ chế tạo phôi, Nhà xuất bản Khoa học và Kỹ thuật, Hà Nội.
  2. Trần Văn Giản (1978), Khai triển hình gò, Nhà xuất bản Khoa học và Kỹ thuật, Hà Nội.
  3. Ixô-Cô-Lốp (1984), Hàn cắt kim loại, Nhà xuất bản Công nhân Kỹ thuật, Hà Nội.
  4. Xcacun (1977), Hướng dẫn dạy nghề nguội, Nhà xuất bản Khoa học và Kỹ thuật, Hà Nội.
  5. Hoàng Tùng (2006), Sổ tay hàn, Nhà xuất bản Khoa học và Kỹ thuật, Hà Nội.
  6. Trung tâm Đào tạo và Chuyển giao Công nghệ Việt – Đức (2006), Chương trình đào tạo Chuyên gia hàn quốc tế, Hà Nội.
  7. The James F. Lincoln Arc Welding Foundation (1990), Metal and How to Weld Them, Cleveland, Ohio, USA.
