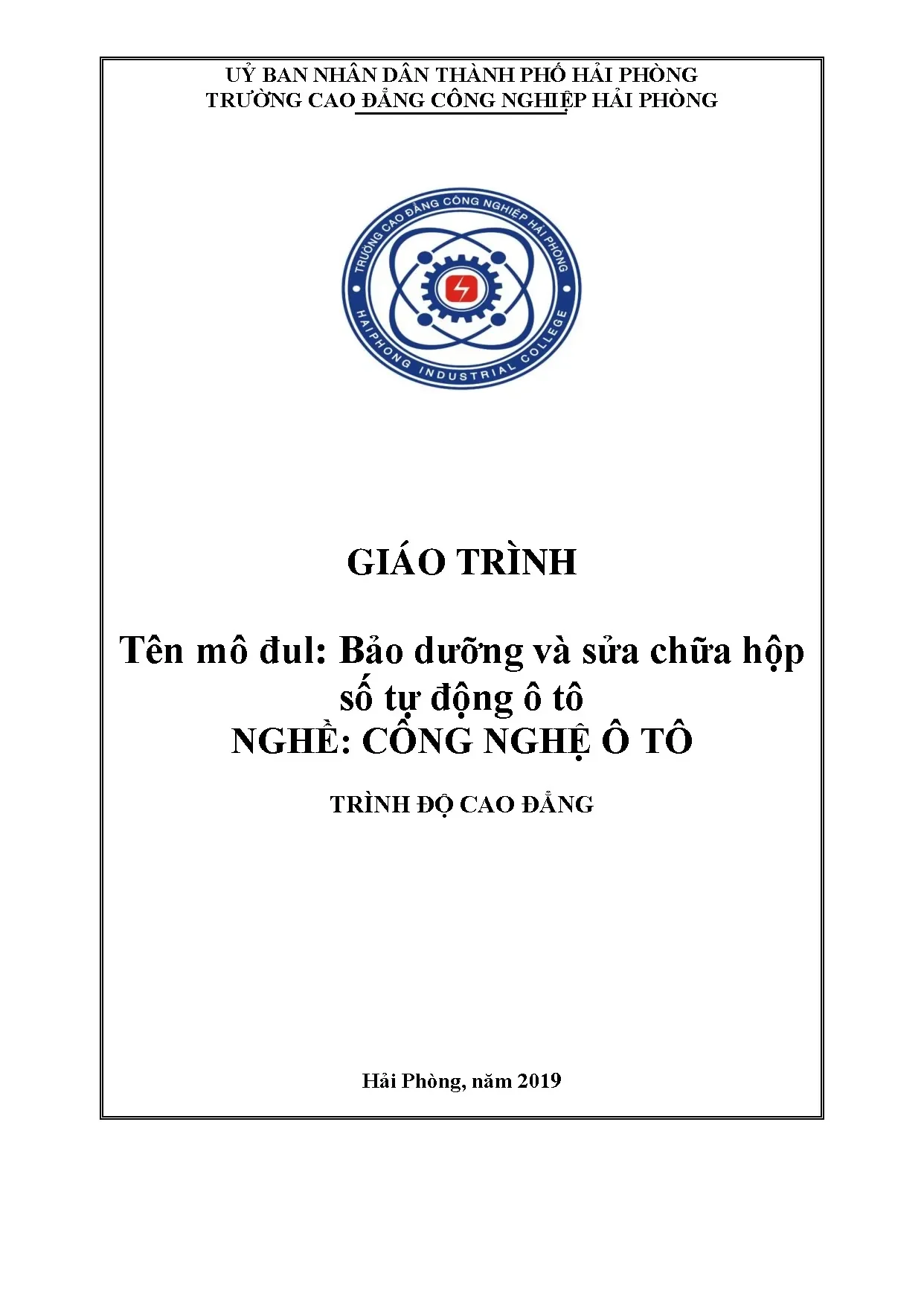

UỶ BAN NHÂN DÂN THÀNH PHỐ HẢI PHÒNG TRƯỜNG CAO ĐẲNG CÔNG NGHIỆP HẢI PHÒNG GIÁO TRÌNH Tên mô đul: Bảo dưỡng và sửa chữa hộp số tự động ô tô NGHỀ: CÔNG NGHỆ Ô TÔ TRÌNH ĐỘ CAO ĐẲNG Hải Phòng, năm 2019 2 LỜI GIỚI THIỆU Trong nhiều năm gần đây tốc độ gia tăng số lượng và chủng loại ô tô ở nước ta khá nhanh. Nhiều kết cấu hiện đại đã trang bị cho ô tô nhằm thỏa mãn càng nhiều nhu cầu của giao thông vận tải. Trong đó hộp số tự động được thiết kế cho các dòng xe gọn và nhẹ nhằm tăng khả năng hoạt động trơn tru, tính cơ động và cải thiện tính kinh tế nhiên liệu cho xe. Hộp số được điều khiển điện tử về thời điểm sang số và áp suất dầu để hộp số tư động chọn số với các điều kiện và tốc độ khác nhau của xe.
Vì vậy xe có thể hoạt động trơn tru tại các tốc độ khác nhau của xe. Để phục vụ cho học viên học nghề và thợ sửa chữa ô tô những kiến thức cơ bản cả về lý thuyết và thực hành bảo dưỡng, sửa chữa hộp số tự động. Với mong muốn đó giáo trình được biên soạn, nội dung giáo trình bao gồm bốn bài: Tên bài Trang Bài 1. Cấu tạo và nguyên lý làm việc của hộp số tự động 6 Bài 2.
Kỹ thuật tháo - lắp hộp số tự động 49 Bài 3. Kỹ thuật kiểm tra và chẩn đoán hộp số tự động 73 Bài 4. Kỹ thuật bảo dưỡng và sửa chữa hộp số tự động 97 3 CHƯƠNG TRÌNH MÔ ĐUN ĐÀO TẠO BẢO DƯỠNG VÀ SỬA CHỮA HỘP SỐ TỰ ĐỘNG ã số mô đun : Đ 27 Thời gian mô đun: 120h (Lý thuyết: 30h; Thực hành: 90h) I. VỊ TRÍ, TÍNH CHẤT CỦA MÔ ĐUN: - Vị trí của mô đun: ô đun được bố trí dạy sau các môn học/ mô đun sau: Đ 20, Đ 21, Đ 22, Đ 23, Đ 24, Đ 25, Đ 26, Đ 27, Đ 28 - Tính chất của mô đun: ô đun chuyên môn nghề bắt buộc.
MỤC TIÊU MÔ ĐUN: + Trình bày đầy đủ các yêu cầu, nhiệm vụ, phân loại hộp số tự động trong ô tô. + Trình bày được cấu tạo và nguyên lý hoạt động của hộp số tự động + Phân tích đúng những hiện tượng, nguyên nhân sai hỏng và trình bày các phương pháp bảo dưỡng, kiểm tra và sữa chữa + Tháo lắp, kiểm tra, bảo dưỡng và sửa chữa đúng quy trình + Sử dụng đúng các dụng cụ kiểm tra, bảo dưỡng và sửa chữa đảm bảo chính xác và an toàn + Chấp hành đúng quy trình, quy phạm trong nghề công nghệ ô tô + Rèn luyện tính kỷ luật, cẩn thận, tỉ mỉ của học viên. NỘI DUNG MÔ ĐUN: 1. Nội dung tổng quát và phân phối thời gian: Thời gian Số Tên các bài trong mô đun Tổng Lý Thực Kiểm TT số thuyết hành tra* Cấu tạo và nguyên lý làm việc của hộp số 1.
Kỹ thuật tháo - lắp hộp số tự động 35 5 28 2 Kỹ thuật kiểm tra và chẩn đoán hộp số tự 3. 25 5 20 0 động Kỹ thuật bảo dưỡng và sửa chữa hộp số tự 4. 25 5 18 2 động Cộng: 120 30 86 4 IV. Yêu cầu về đánh giá hoàn thành mô đun 1.
Phương pháp kiểm tra, đánh giá khi thực hiện mô đun: Được đánh giá qua bài viết, kiểm tra, vấn đáp hoặc trắc nghiệm, tự luận, thực hành trong quá trình thực hiện các bài học có trong mô đun về kiến thức, kỹ năng và thái độ. Nội dung kiểm tra, đánh giá khi thực hiện mô đun: - Về Kiến thức: Được đánh giá qua bài viết, kiểm tra, vấn đáp trực tiếp hoặc trắc nghiệm tự luận của giáo viên và tập thể giáo viên đạt các yêu cầu sau: + Trình bày được đầy đủ các yêu cầu, nhiệm vụ cấu tạo và nguyên lý hoạt động của hộp số tự động + Giải thích đúng những hiện tượng, nguyên nhân sai hỏng, phương pháp bảo dưỡng, kiểm tra và sửa chữa những sai hỏng của hộp số tự động - Về kỹ năng: Được đánh giá bằng kiểm tra trực tiếp thao tác trên máy, qua quá trình thực hiện, qua chất lượng sản phẩm qua sự nhận xét, tự đánh giá của học sinh, và của hội đồng giáo viên, đạt các yêu cầu sau: + Tháo lắp, kiểm tra, bảo dưỡng và sửa chữa được các sai hỏng chi tiết, bộ phận của hộp số tự động + Sử dụng đúng các dụng cụ kiểm tra, bảo dưỡng và sửa chữa đảm bảo chính xác và an toàn. + Chuẩn bị, bố trí và sắp xếp nơi làm việc vệ sinh an toàn và hợp lý. + Qua quá trình thực hiện, áp dụng các biện pháp an toàn lao động và vệ sinh công nghiệp đầy đủ đúng kỹ thuật.
- Về thái độ: Được đánh giá trong quá trình học tập qua nhận xét của giáo viên, tự đánh giá của học sinh và tập thể giáo viên, đạt các yêu cầu sau: + Chấp hành nghiêm túc các quy định về kỹ thuật, an toàn và tiết kiệm trong bảo dưỡng, sửa chữa. + Có tinh thần trách nhiệm hoàn thành công việc đảm bảo chất lượng và đúng thời gian. + Qua sự quan sát trực tiếp trong quá trình học tập và sinh hoạt của học sinh. Nội dung chi tiết: 5 BÀI 1.
CẤU TẠO VÀ NGUYÊN LÝ LÀM VIỆC CỦA HỘP SỐ TỰ ĐỘNG Khái quát về hộp số tự động Hộp số tự động là một hộp số hiện đại được áp dụng trên ô tô nhằm giúp cho người lái tham gia giao thông được thuận tiện hơn trong quá trình tham gia giao thông. Nội dung phần này sẽ trình bày những kiến thức cơ bản của hộp số tự động. Hộp số tự động là một cụm thuộc hệ thống truyền lực của ô tô bao gồm hai bộ phận chính là biến mô men và hộp số hành tinh. Hai bộ phận này được lắp chung vỏ và được lắp liền sau động cơ.
Ngoài ra, cụm hộp số tự động còn có hệ thống tự động điều khiển bằng thuỷ lực hoặc bằng điện tử thực hiện tự. NHIỆM VỤ, YÊU CẦU CỦA HỘP SỐ TỰ ĐỘNG Hộp số trên ô tô dùng để thay đổi lực kéo tiếp tuyến ở bánh xe chủ động cho phù hợp với lực cản tổng cộng của đường. Đặc tính kéo của ô tô có hộp số thường được thể hiện trên hình sau: B1 A B2 Lực truy ền động B3 B4 Tốc độ xe Hình 1.1 Đặc tính kéo của ô tô Đặc tính trên thể hiện cho ôtô có lắp hộp số cơ khí bốn cấp. ỗi tay số sẽ cho một đường đặc tính thể hiện mối quan hệ giữa lực kéo tiếp tuyến ở bánh xe chủ động với tốc độ của xe.
Với đặc tính này, ngay cả khi người lái xe chọn điểm làm việc của tay số phù hợp với lực cản chuyển động của đường thì kết quả là điểm làm việc cũng chưa phải là tối ưu. Điểm làm việc được coi là tối ưu khi nó nằm trên đường cong A là tiếp tuyến với tất cả các đường đặc tính của hộp số cơ khí bốn cấp, đường cong đó gọi là đường đặc tính lý tưởng. Đường cong lý tưởng có được chỉ khi sử dụng hộp số vô cấp. Và khi đó chúng ta sẽ tránh được những mất mát công suất so với sử dụng hộp số có cấp.
Hộp số tự động dùng trên ô tô chưa cho đường đặc tính kéo trùng với đường đặc tính lý tưởng nhưng cũng cho ra được đường đặc tính gần trùng với 6 đường đặc tính lý tưởng. Với hộp số tự động việc gài các số truyền được thực hiện một cách tự động tuỳ thuộc vào chế độ của động cơ và sức cản của mặt đường. Vì vậy nó luôn tìm được một điểm làm việc trên đường đặc tính phù hợp với sức cản chuyển động bảo đảm được chất lượng động lực học và tính kinh tế nhiên liệu của ô tô. Yêu cầu: Hộp số tự động đảm bảo các yêu cầu sau: - Thao tác điều khiển hộp số đơn giản nhẹ nhàng.
- Đảm bảo chất lượng động lực kéo cao. - Hiệu suất truyền động phải tương đối lớn. - Độ tin cậy lớn, ít hư hỏng, tuổi thọ cao. - Kết cấu phải gọn, trọng lượng nhỏ.
Phân loại: - Dựa vào đặc điểm hộp số tự động được chia làm hai loại: + Loại hộp số sử dụng trên ô tô FF (động cơ đặt trước, cầu trước chủ động). + Loại hộp số sử dụng trên ô tô FR (động cơ đặt trước, cầu sau chủ động). Các hộp số sử dụng trên ôtô FF được thiết kế gọn nhẹ hơn so với loại sử dụng trên ôtô FR do chúng được lắp đặt cùng một khối với động cơ. Các hộp số sử dụng cho ôtô FR có bộ truyền động bánh răng cuối cùng với vi sai lắp ở bên ngoài.
Còn các hộp số sử dụng trên ôtô FF có bộ truyền bánh răng cuối cùng với vi sai lắp ở bên trong, vì vậy loại hộp số tự động sử dụng trên ôtô FF còn gọi là "hộp số có vi sai". Hai loại hộp số tự động nói trên được thể hiện như sau: Hình 1.2 Hai kiểu hộp số FF và FR lắp trên ô tô 7 - Phân loại dựa vào cách điều khiển hộp số tự động người ta phân chia thành hai loại: + Hộp số tự động điều khiển hoàn toàn bằng thuỷ lực + Hộp số tự động điều khiển điện tử - thuỷ lực. Hộp số tự động điều khiển thuỷ lực được điều khiển thông qua các van thuỷ lực để chuyển số. Nhược điểm của hộp số này là không tự động chuyển số mà chỉ tự động chuyển số trong mỗi dải làm việc tương ứng với tay số trên cần điều khiển.
Kết cấu của hệ thống điều khiển thuỷ lực khá cồng kềnh và phức tạp. Loại điều khiển điện tử là việc chuyển số được máy tính trung tâm dựa vào các tín hiệu từ các cảm biến để tính toán và đưa ra kết quả tối ưu để điều khiển chuyển số và khoá biến mô men. Loại này còn bao gồm cả chức năng chẩn đoán và dự phòng ngoài chức năng điều khiển số và khoá biến mô men. Ưu nhược điểm của hộp số tự động Ưu điểm: So với hộp số cơ khí thông thường thì hộp số tự động có những tính năng vượt trội sau đây: Chuyển số liên tục không cần cắt dòng lực từ động cơ: Biến mô men truyền dòng động lực thông qua động năng của dòng dầu thuỷ lực nên truyền động êm dịu, không gây tải trọng động.
Ngoài ra, cơ cấu hành tinh cùng với các kết cấu li hợp khoá, phanh dải được điều khiển tự động cũng làm cho việc chuyển số nhẹ nhàng, liên tục.
