Tổng quan về giáo trình

Giáo trình thuộc lĩnh vực Kỹ thuật Trắc địa – Bản đồ và Địa chính, được biên soạn phục vụ đào tạo trình độ đại học và sau đại học. Trong chương trình đào tạo chuyên ngành, học phần "Thành lập và biên tập bản đồ địa hình" giữ vị trí nghiệp vụ trọng tâm, cung cấp cho người học hệ thống phương pháp luận và quy trình công nghệ để chuyển hóa dữ liệu trắc địa, địa lý thành sản phẩm bản đồ địa hình hoàn chỉnh.

Mục tiêu học tập của tài liệu tập trung vào việc trang bị cho sinh viên:

  • Khả năng tính toán và triển vẽ chính xác cơ sở toán học của bản đồ địa hình theo các hệ quy chiếu (Gauss-Krüger, UTM, VN-2000).
  • Kỹ thuật chuyển vẽ các yếu tố nội dung địa hình, địa vật thông qua các phương pháp truyền thống và hiện đại.
  • Năng lực tổ chức, thiết kế và quản lý quy trình biên tập bản đồ, từ giai đoạn lập luận chứng kinh tế – kỹ thuật, biên vẽ, thanh vẽ, sao tiếp biên đến nghiệm thu chất lượng sản phẩm.

Về cấu trúc và cách tiếp cận, nội dung được xây dựng theo trình tự logic chặt chẽ của quy trình sản xuất thực tế: thiết lập khung toán học, thu thập và phân tích tài liệu, chuyển vẽ nội dung, kiểm tra hạn sai và hoàn thiện chế in. Tài liệu tiếp cận vấn đề từ bản chất hình học, quang cơ học đến nguyên lý tự động hóa và quản lý cơ sở dữ liệu không gian.

Điểm đặc thù của giáo trình là tính quy chuẩn kỹ thuật và định lượng nghiêm ngặt. Mọi quy định về mật độ lưới tọa độ, số điểm triển vẽ góc khung, hạn sai vị trí điểm ($\pm 0,1\text{ mm}$), sai số độ dài khung ($\pm 0,2\text{ mm}$), cũng như các tiêu chí phân cấp lỗi đều được cụ thể hóa bằng các bảng tra cứu và công thức toán học chi tiết.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung trọng tâm trong phần "Phương pháp thành lập và biên tập bản đồ địa hình" (Chương 5) liên kết trực tiếp với các nội dung về Cơ sở toán học (Chương 2) và Phương pháp số (Chương 7), bao gồm các chủ đề kỹ thuật:

  1. Quy định triển vẽ cơ sở toán học:

    • Quy định số điểm triển vẽ khung theo tỷ lệ: tỷ lệ $\ge 1:50.000$ triển 4 điểm; tỷ lệ $1:100.000$ triển 6 điểm; tỷ lệ $1:200.000$ triển 10 điểm; tỷ lệ $1:500.000$ triển 14 điểm.
    • Mật độ lưới kinh vĩ tuyến: các tỷ lệ $\ge 1:200.000$ chỉ thể hiện khung trong; các tỷ lệ nhỏ hơn biểu thị mạng lưới theo khoảng cách quy định ($1:1.000.000$ là $1^\circ \times 1^\circ$; $1:500.000$ và $1:300.000$ là $30' \times 20'$).
    • Biểu thị lưới kilômet (áp dụng cho tỷ lệ $\ge 1:200.000$) và xử lý dải gối phủ múi chiếu ($30'$ đối với hệ VN-2000, mỗi biên múi $15'$).
    • Quy định biểu thị điểm khống chế Nhà nước (hạng I, II, III, IV).

  2. Dụng cụ triển vẽ cơ sở toán học: Cấu tạo và nguyên lý thao tác của thước Đrôbưsep (chiều dài 100 cm, 70,711 cm, 67,882 cm), compa xà ngang, máy triển tọa độ (máy tọa tiêu có bàn máy, hệ trục $X-Y$ và các hộp số tương ứng tỷ lệ $1:800$ đến $1:5000$) và thước kiểm tra Giơne có kính lúp đọc $0,1\text{ mm}$.

  3. Sáu phương pháp chuyển vẽ nội dung:

    • Phương pháp cơ ảnh: Chụp ảnh phim, phiên bản lam, xử lý màu cảm quang (lam, chàm, tím) và không cảm quang (đỏ, da cam, vàng, lục bằng HCl $10-20%$), cắt dán bằng keo Ả Rập tỷ lệ 3 keo : 7 nước với sai số $\pm 0,1$ đến $\pm 0,2\text{ mm}$.
    • Phương pháp đồ giải: Kẻ ô lưới kích thước $3-5\text{ mm}$ hoặc $\ge 1\text{ cm}$ để nội suy điểm.
    • Phương pháp dùng máy Pantograph: Áp dụng nguyên lý đồng dạng với công thức tính vị trí đặt máy $y = \frac{a \cdot k}{k + 1}$ (trong đó $k$ là hệ số thu phóng, $a$ là chiều dài thước).
    • Phương pháp dùng máy quang học: Sử dụng hệ thống thấu kính, lăng kính và đèn chiếu.
    • Phương pháp dùng máy điện tử: Biến đổi tín hiệu quang điện.
    • Phương pháp số: Xử lý cơ sở dữ liệu không gian và thuộc tính qua phần mềm máy tính với 4 nhóm chức năng đồ họa.

  4. Tổ chức công tác biên tập và Luận chứng kinh tế – kỹ thuật: Cấu trúc văn kiện chỉ đạo sản xuất gồm 4 phần (Mục đích - yêu cầu; Cơ sở pháp lý; Đặc điểm khu vực; Thiết kế kỹ thuật và tổ chức thi công).

  5. Quy trình biên vẽ, thanh vẽ và kiểm tra: Trình tự biên vẽ 16 bước từ nền thủy văn, thực phủ đến khung và lý lịch; quy trình sao tiếp biên bằng giấy can $10\text{ cm}$; thanh vẽ trên nền bản lam cứng hoặc nền nhựa trong (màng lắc); lập bản thống kê ghi chú và bản đồ tham khảo phân tô.

Kiến thức nền tảng được xây dựng

  • Lý thuyết hệ tọa độ và lưới chiếu: Cơ sở chiếu hình bản đồ Gauss-Krüger, UTM và VN-2000; nguyên lý tính đổi tọa độ địa lý $(\varphi, \lambda)$ sang tọa độ vuông góc phẳng $(X, Y)$; góc hội tụ kinh tuyến ($\gamma$) và sơ đồ góc lệch nam châm.
  • Nguyên lý tổng quát hóa bản đồ: Phương pháp lựa chọn, khái quát hóa và tổng hợp các đối tượng địa lý (thủy hệ, dân cư, giao thông, địa hình) dựa trên mối tương quan không gian và đặc điểm địa lý tự nhiên - kinh tế xã hội của từng vùng.
  • Hệ thống văn bản quy phạm kỹ thuật: Nguyên tắc xử lý văn bản pháp quy trong thiết kế kỹ thuật, tiêu chuẩn phân loại tài liệu (cơ bản, bổ sung, tham khảo) và thời hạn sử dụng dữ liệu gốc (dưới 8 năm cho vùng đô thị, dưới 15 năm cho vùng ít biến động).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Vận hành các công cụ triển điểm cơ khí chính xác; tính toán nội suy tọa độ nút lưới; xử lý hóa chất chế bản lam; kiểm tra và hiệu chỉnh sai số máy tọa tiêu; thực hiện các thao tác phân lớp, tách màu trên bản thanh vẽ.
  • Kỹ năng phân tích (Analytical skills): Khảo sát và đánh giá nguồn dữ liệu bản đồ về cơ sở toán học, độ chính xác, tính hiện đại, tính đầy đủ và tính tư tưởng; phân vùng địa mạo và thủy văn để xác định chỉ tiêu biểu thị nội dung.
  • Năng lực thực thi thực tế (Practical competencies): Lập dự toán kinh phí và biểu đồ tiến độ sản xuất; kiểm soát chất lượng và xử lý sai lệch tiếp biên theo các ngưỡng hạn sai ($< 0,5\text{ mm}$, $0,5 - 1,0\text{ mm}$, $> 1,0\text{ mm}$); nghiệm thu bản đồ biên vẽ và thanh vẽ theo các chỉ tiêu định mức lỗi trên đơn vị diện tích ($1\text{ dm}^2$).

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo phương pháp sư phạm tích hợp giữa lý thuyết hình học họa hình, bản đồ học toán học và thực hành quy trình công nghệ chế bản. Các khái niệm trừu tượng về biến dạng lưới chiếu được minh họa trực tiếp thông qua quy trình vẽ khung và xử lý góc hội tụ kinh tuyến.

Nội dung học tập tích hợp các bài toán kỹ thuật điển hình gắn với dữ liệu thực tế:

  • Bài toán triển vẽ mảnh bản đồ F-48-49-A (tỷ lệ 1:50.000): Thuộc khu vực độ phủ giữa múi 18 và múi 17 ($\varphi = 22^\circ 30' - 22^\circ 40', \lambda = 102^\circ - 102^\circ 15'$), hướng dẫn chi tiết cách tra bảng tọa độ Gauss, tính tọa độ điểm gốc bổ trợ ($x_0 = 2.491.000, y_0 = 191.000$, góc hội tụ kinh tuyến $\gamma = -1^\circ 06' 17''$), quy đổi tỷ lệ $\frac{1000 \cdot x_i}{50000}$ và quy trình xoay tâm bản vẽ.
  • Bài toán triển vẽ mảnh bản đồ F-48 (tỷ lệ 1:1.000.000 - Hệ quốc tế): Với phạm vi $\varphi = 20^\circ - 24^\circ, \lambda = 102^\circ - 108^\circ$, hướng dẫn chuyển hệ tọa độ về điểm gốc trục $X$ dời về phía tây $1000\text{ mm}$ và áp dụng công thức nội suy tọa độ các điểm nút:

$$X_i = X_D + \frac{X_T - X_D}{4} \Delta\varphi_i$$

$$Y_i = Y_D + \frac{Y_T - Y_D}{4} \Delta\varphi_i$$

        (102°E)                (Điểm gốc: 4)           (108°E)

Các bài tập thực hành yêu cầu sinh viên thực hiện thao tác dựng lưới ô vuông, kiểm tra đường chéo, tính toán thông số đặt máy Pantograph $y = \frac{a \cdot k}{k + 1}$, cũng như kỹ thuật bôi keo Ả Rập, cắt trích cửa sổ đối chiếu $2-3\text{ mm}$ để dán bản lam.

Phương pháp đánh giá dựa trên các tiêu chí kiểm tra định lượng:

  • Bản vẽ khung: Hạn sai vị trí điểm $\pm 0,1\text{ mm}$, độ dài cạnh khung $\pm 0,2\text{ mm}$.
  • Bản biên vẽ đạt yêu cầu: Khối lượng tu sửa $< 20%$, lỗi nghiêm trọng $< 1\text{ lỗi/dm}^2$, lỗi nhỏ $< 2\text{ lỗi/dm}^2$.
  • Bản thanh vẽ đạt yêu cầu: Khối lượng tu sửa $< 35%$, lỗi nghiêm trọng $< 1\text{ lỗi/10 dm}^2$, lỗi nhỏ $< 1\text{ lỗi/dm}^2$.

Hướng dẫn tự học định hướng người học tự tra cứu bảng số liệu trắc địa, phân tích hệ thống ký hiệu quy ước và rèn luyện kỹ năng đọc - lập văn kiện thiết kế kỹ thuật.

Điểm nổi bật và cập nhật

  • Cập nhật quy định hệ quy chiếu quốc gia: Giáo trình chỉ rõ sự khác biệt giữa quy định dải gối phủ múi chiếu truyền thống ($37'30''$, gồm $30'$ ở rìa tây và $7'30''$ ở rìa đông) và quy định hiện hành theo Hệ quy chiếu và Hệ tọa độ quốc gia VN-2000 (dải gối phủ rộng $30'$, mỗi biên múi $15'$).
  • Chuẩn hóa công nghệ chuyển tiếp: Phản ánh đầy đủ giai đoạn chuyển giao từ công nghệ biên vẽ truyền thống (sử dụng phim quang học, bản lam nền cứng, thước Đrôbưsep) sang phương pháp công nghệ thông tin và biên tập số (được mở rộng tại Chương 7).
  • Tính ứng dụng thực tế: Cung cấp cấu trúc mẫu của bản Luận chứng kinh tế – kỹ thuật thành lập và chế in bản đồ, bao gồm thiết kế kỹ thuật, dự toán kinh phí, phương án an toàn lao động và các sơ đồ phụ lục (bảng chắp, sơ đồ địa giới, sơ đồ mạng lưới thủy văn, tiếp biên).
  • Kết nối dữ liệu chuyên ngành: Quy định rõ nguồn thu thập tài liệu gốc từ các cơ quan lưu trữ chuyên trách như Trung tâm Thông tin lưu trữ tư liệu Địa chính (Bộ Tài nguyên và Môi trường), Cục Bản đồ Quân đội, Bộ Giao thông Vận tải, Bộ Nông nghiệp.

Đối tượng sử dụng giáo trình

Đối tượng Mục đích & Phạm vi sử dụng Điều kiện tiên quyết (Prerequisites)
Sinh viên đại học (Năm 3, Năm 4 ngành Trắc địa - Bản đồ, Địa chính, GIS, Địa lý học) Học tập học phần Thành lập & Biên tập bản đồ; làm đồ án môn học, đồ án tốt nghiệp. Trắc địa đại cương, Cơ sở toán học bản đồ (phép chiếu Gauss, UTM, phân mảnh bản đồ), Địa mạo học.
Học viên cao học Nghiên cứu chuyên sâu về quy trình công nghệ bản đồ, chuẩn hóa dữ liệu biên tập địa hình. Bản đồ học nâng cao, Xử lý số liệu trắc địa, Hệ thống thông tin địa lý (GIS).
Giảng viên Xây dựng đề cương bài giảng, thiết kế bài tập thực hành triển điểm, ra đề thi và tiêu chí chấm điểm hạn sai. Am hiểu quy chuẩn kỹ thuật quốc gia về đo vẽ và biên tập bản đồ địa hình.
Kỹ sư, Cán bộ kỹ thuật Tài liệu tra cứu tiêu chuẩn kỹ thuật, hạn sai vị trí, quy tắc tiếp biên và lập dự án đo vẽ - chế in bản đồ. Trình độ kỹ sư bản đồ hoặc chuyên viên kỹ thuật đo đạc - bản đồ.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Tài liệu phục vụ sinh viên đại học, học viên cao học chuyên ngành Kỹ thuật Trắc địa – Bản đồ, Quản lý đất đai, Địa chính và các kỹ sư, kỹ thuật viên làm việc trong lĩnh vực sản xuất bản đồ địa hình.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học nội dung này?

Người học cần nắm vững kiến thức về Cơ sở toán học bản đồ (phép chiếu Gauss-Krüger, UTM, hệ tọa độ VN-2000, hệ thống phân mảnh và đánh số hiệu tờ bản đồ), Trắc địa cơ bản và các kiến thức địa lý tự nhiên (địa mạo, thủy văn, thổ nhưỡng).

3. Điểm khác biệt của giáo trình so với các tài liệu bản đồ học khác là gì?

Tài liệu không chỉ dừng lại ở lý thuyết tổng quát hóa mà hướng dẫn chi tiết quy trình thao tác kỹ thuật định lượng: từ cách sử dụng từng loại thước (Đrôbưsep, Giơne), máy triển tọa độ, tỷ lệ pha chế keo dán, đến bảng quy định số điểm triển vẽ khung, mật độ lưới kilômet và các chỉ tiêu nghiệm thu hạn sai chính xác đến từng milimet.

4. Làm thế nào để tự học và thực hành hiệu quả các nội dung trong chương?

Người học nên kết hợp giải các bài toán mẫu (như tính tọa độ mảnh F-48-49-A và F-48), tự lập bảng kiểm tra các bước theo quy trình biên vẽ 16 bước, và đối chiếu các dung sai kỹ thuật ($\pm 0,1\text{ mm}, \pm 0,2\text{ mm}$) trong từng công đoạn thực hành.

5. Có tài liệu bổ trợ nào cần sử dụng kèm theo?

Cần sử dụng kết hợp với Bảng tọa độ Gauss, Quy chuẩn kỹ thuật quốc gia về ký hiệu bản đồ địa hình các tỷ lệ, hệ thống văn bản quy phạm pháp luật do Bộ Tài nguyên và Môi trường ban hành và các nội dung về công nghệ số tại Chương 7 của giáo trình.

Kết luận

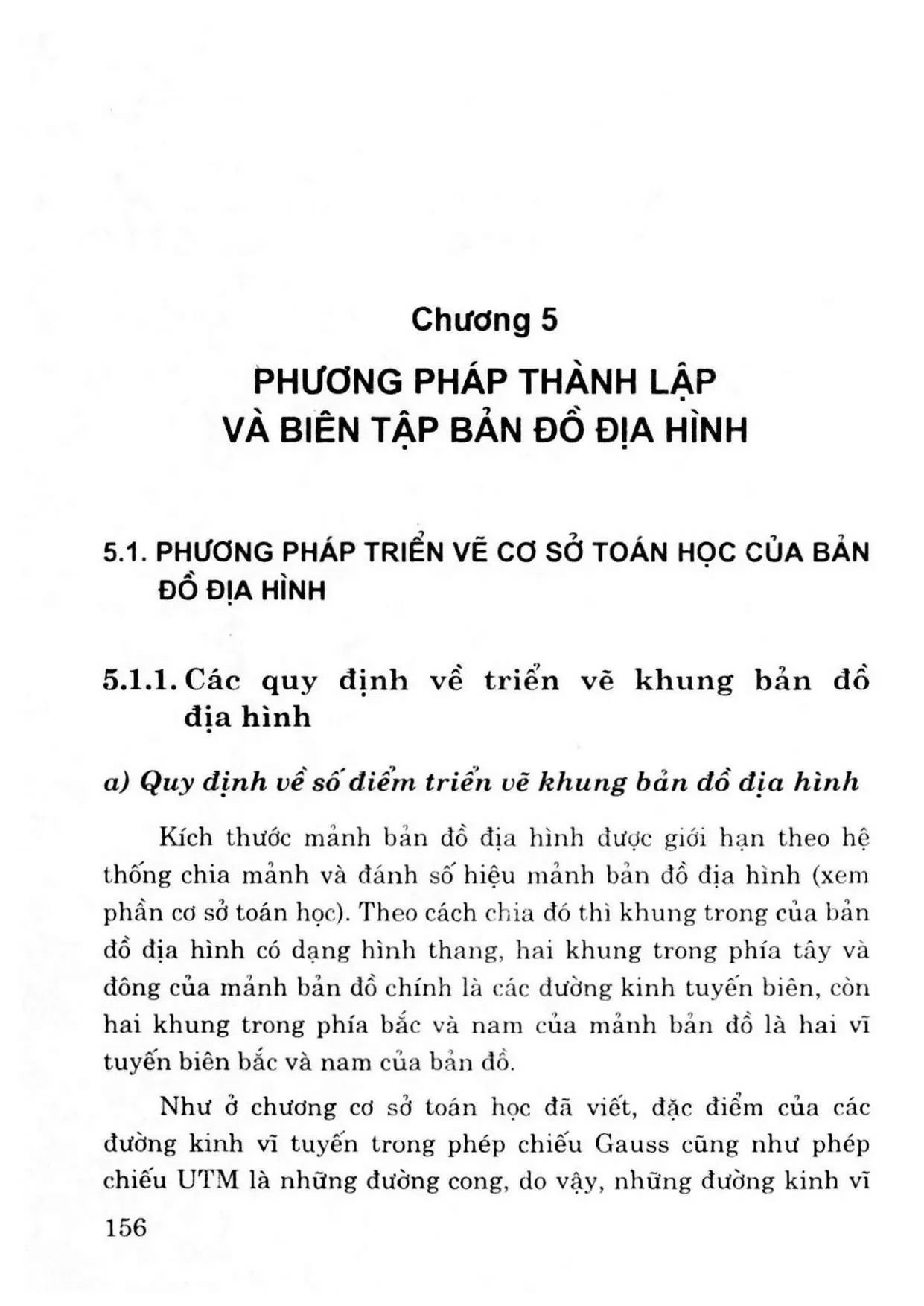

Chương 5 của giáo trình "Phương pháp thành lập và biên tập bản đồ địa hình" cung cấp hệ thống nguyên tắc, định mức kỹ thuật và quy trình thao tác chuẩn mực trong công tác thành lập bản đồ địa hình. Giá trị cốt lõi của tài liệu nằm ở tính quy chuẩn hình học, sự chặt chẽ của các định mức hạn sai và cấu trúc quản lý sản xuất bản đồ toàn diện.

Lộ trình tiếp cận kiến thức được định hình tuần tự từ việc làm chủ cơ sở toán học, thao tác thành thạo các phương pháp chuyển vẽ và thanh vẽ, đến việc lập văn kiện Luận chứng kinh tế – kỹ thuật và kiểm định chất lượng sản phẩm theo các tiêu chuẩn kỹ thuật hiện hành.
