Tổng quan về giáo trình

Tài liệu kế hoạch bài dạy môn Công nghệ 8 (Học kì II) thuộc phân môn Kỹ thuật điện, tập trung vào hai khối kiến thức trọng tâm: Chương VII – Đồ dùng điện gia đình và Chương VIII – Mạng điện trong nhà. Trong chương trình giáo dục phổ thông và đào tạo sư phạm kỹ thuật, nội dung này giữ vai trò nền tảng trong việc trang bị hiểu biết về nguyên lý chuyển hóa năng lượng, cấu tạo thiết bị kỹ thuật điện và cấu trúc lưới điện sinh hoạt dân dụng.

Mục tiêu học tập của tài liệu được xác định theo chuẩn kiến thức và định hướng phát triển năng lực người học:

  • Về kiến thức: Phân loại và nhận diện đặc tính ba nhóm vật liệu kỹ thuật điện (dẫn điện, cách điện, dẫn từ); nắm vững cấu tạo, nguyên lý làm việc và thông số kỹ thuật của các nhóm đồ dùng điện (điện – quang, điện – nhiệt, điện – cơ, máy biến áp một pha); hiểu rõ đặc điểm, yêu cầu và cấu trúc của mạng điện trong nhà cùng các thiết bị đóng cắt, lấy điện và bảo vệ.
  • Về kỹ năng: Đo lường, đọc hiểu thông số kỹ thuật, lắp ráp mạch điện cơ bản (mạch đèn ống huỳnh quang, mạch bảng điện), thao tác kiểm tra an toàn điện bằng bút thử điện, tính toán công suất và điện năng tiêu thụ trong phạm vi hộ gia đình.
  • Về định hướng năng lực: Rèn luyện năng lực giải quyết vấn đề kỹ thuật, năng lực sử dụng công nghệ an toàn, năng lực tính toán và năng lực hợp tác thông qua hoạt động thực hành nhóm.

Cấu trúc giáo trình được thiết kế theo tiến trình sư phạm tuyến tính kết hợp thực nghiệm. Kiến thức được triển khai từ cấp độ vi mô (vật liệu kỹ thuật điện) đến cấp độ thiết bị đơn lẻ (đèn sợi đốt, đèn huỳnh quang, bàn là, động cơ, quạt điện, máy biến áp), sau đó tích hợp vào quy mô hệ thống (mạng điện trong nhà, thiết bị bảo vệ và sơ đồ điện quy ước). Điểm đặc thù của tài liệu là sự cân đối chặt chẽ giữa các tiết lý thuyết và tiết thực hành chuyên sâu (thực hành mạch đèn huỳnh quang, thực hành đo kiểm quạt điện, thực hành thiết bị đóng cắt và kiểm tra đánh giá năng lực thực hành).

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Tài liệu phân bổ nội dung theo 14 tiết học (từ Tiết 37 đến Tiết 50), thuộc hai chương chính:

  1. Chương VII: Đồ dùng điện gia đình (Tiết 37 – 46):

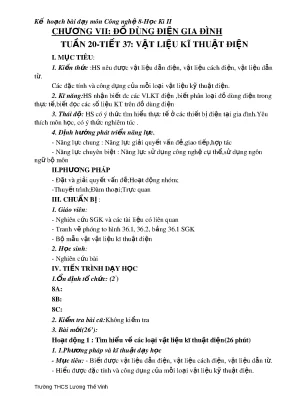

    • Tiết 37: Vật liệu kĩ thuật điện: Phân tích định lượng và định tính ba loại vật liệu: dẫn điện (điện trở suất $\rho$ nhỏ, như đồng, nhôm, than chì, hợp kim nicrom), cách điện ($\rho$ rất lớn, như thủy tinh, sứ, mica, cao su, gỗ khô) và dẫn từ (dẫn từ tốt, dùng làm lõi nam châm điện, máy biến áp).
    • Tiết 38 – 40: Đồ dùng loại điện – quang và thực hành: Cấu tạo sợi đốt Vonfram dạng xoắn, bóng thủy tinh hút chân không/bơm khí trơ, đui gài và đui xoáy; cấu tạo đèn ống huỳnh quang (ống phủ bột huỳnh quang, hơi thủy ngân, điện cực Vonfram tráng bari-oxit); nguyên lý phóng điện tạo tia tử ngoại; chức năng chấn lưu (tạo tăng thế ban đầu, giới hạn dòng) và tắc te lưỡng kim (tự động ngắt/nối để mồi phóng điện).
    • Tiết 41: Đồ dùng loại điện – nhiệt và điện – cơ: Nguyên lý phát nhiệt từ dây điện trở niken-crôm ($\rho = 1,1 \cdot 10^{-6} \ \Omega\text{m}$) của bàn là điện; cấu tạo Stato (lõi thép ghép lá kỹ thuật điện hình trụ rỗng, dây quấn) và Rôto lồng sóc (thanh dẫn đồng/nhôm) của động cơ điện một pha và quạt điện.
    • Tiết 42: Máy biến áp một pha: Cấu tạo lõi thép lá kỹ thuật điện (chống dòng xoáy Fuco), cuộn sơ cấp ($N_1$, $U_1$), cuộn thứ cấp ($N_2$, $U_2$); tỷ số biến áp $\frac{U_1}{U_2} = \frac{N_1}{N_2}$.
    • Tiết 43 – 44: Sử dụng hợp lý điện năng và tính toán tiêu thụ: Khái niệm giờ cao điểm (18h – 22h) gây sụt áp mạng điện; công thức tính điện năng tiêu thụ $A = P \cdot t$; quy trình kiểm tra cơ – điện và vận hành quạt bàn ($220\text{V} - 65\text{W} - 250\text{mm}$).
    • Tiết 45 – 46: Ôn tập và Kiểm tra 1 tiết thực hành: Hệ thống hóa kiến thức bằng sơ đồ; ma trận đề kiểm tra đánh giá kỹ năng nhận biết, thông hiểu, vẽ mạch điện và tính toán định lượng hóa đơn tiền điện gia đình.

  2. Chương VIII: Mạng điện trong nhà (Tiết 47 – 50):

    • Tiết 47: Đặc điểm và cấu tạo của mạng điện trong nhà: Điện áp định mức $U_{\text{đm}} = 220\text{V}$; tính đa dạng công suất của phụ tải; cấu trúc gồm mạch chính (dây pha màu đỏ, dây trung tính màu xanh đi sau công tơ) và các mạch nhánh mắc song song.
    • Tiết 48 – 49: Thiết bị đóng – cắt, lấy điện và thực hành: Cấu tạo, nguyên lý của công tắc điện (2 cực, 3 cực; dạng bật/bấm), cầu dao (đóng cắt đồng thời dây pha và trung tính), ổ điện và phích cắm; thao tác tháo lắp kiểm tra tiếp điểm đồng và vỏ cách điện.
    • Tiết 50: Thiết bị bảo vệ và sơ đồ điện: Cấu tạo, nguyên lý đứt mạch khi quá tải/ngắn mạch ($I_{\text{lv}} \gg I_{\text{đm}}$) của cầu chì (hộp, nút, ống); nguyên lý tự động cắt mạch của aptomat (về vị trí OFF) và đóng lại bằng tay (vị trí ON); phân biệt sơ đồ nguyên lý (thể hiện mối liên hệ điện) và sơ đồ lắp đặt (thể hiện vị trí không gian và cách đi dây).

Bảng đối chiếu các nhóm thiết bị và vật liệu kỹ thuật điện

Nhóm thiết bị / Vật liệu Cấu tạo / Thành phần chính Nguyên lý hoạt động Thông số kỹ thuật tiêu chuẩn
Vật liệu kỹ thuật điện Kim loại (Cu, Al), Thủy tinh, Sứ, Lá thép kỹ thuật điện Dẫn điện ($\rho$ nhỏ), Cách điện ($\rho$ lớn), Dẫn từ (tạo mạch từ) Điện trở suất $\rho$, Độ bền cách điện
Đèn sợi đốt Sợi Vonfram xoắn, bóng thủy tinh chịu nhiệt, đui xoáy/gài Dòng điện làm nóng dây tóc đến nhiệt độ cao phát sáng $U_{\text{đm}}: 127\text{V}, 220\text{V}$; $P_{\text{đm}}: 15\text{W} - 60\text{W}$
Đèn ống huỳnh quang Ống thủy tinh phủ bột huỳnh quang, điện cực Vonfram phủ $\text{BaO}$ Phóng điện trong hơi thủy ngân phát tia tử ngoại tác động bột huỳnh quang $0,6\text{m} (18\text{W}-20\text{W})$; $1,2\text{m} (36\text{W}-40\text{W})$; $8000\text{h}$
Bàn là điện Dây đốt nóng Niken-crôm, vỏ đế kim loại, rơle nhiệt, núm chỉnh Tác dụng nhiệt của dòng điện qua dây điện trở ($R = \rho \frac{l}{S}$) $U_{\text{đm}}: 127\text{V}, 220\text{V}$; $P_{\text{đm}}: 300\text{W} - 1000\text{W}$
Động cơ điện 1 pha Stato (cực quấn dây, lõi thép rãnh), Rôto lồng sóc (thanh nhôm/đồng) Tương tác từ trường giữa Stato và dòng cảm ứng Rôto tạo mômen quay $U_{\text{đm}}: 127\text{V}, 220\text{V}$; $P_{\text{đm}}: 20\text{W} - 300\text{W}$
Máy biến áp 1 pha Lõi thép kỹ thuật điện ghép cách điện, cuộn sơ cấp ($N_1$), thứ cấp ($N_2$) Hiện tượng cảm ứng điện từ biến đổi điện áp xoay chiều $\frac{U_1}{U_2} = \frac{N_1}{N_2}$; Dung lượng: $\text{VA}, \text{kVA}$
Cầu chì & Aptomat Vỏ cách điện (sứ/thủy tinh/nhựa), dây chảy chì/đồng, cơ cấu ngắt tự động Dây chảy nóng chảy khi quá tải ($I_{\text{lv}} \gg I_{\text{đm}}$); Tiếp điểm nhả tự động Dòng định mức $I_{\text{đm}}$, Điện áp định mức $U_{\text{đm}}$

Kiến thức nền tảng và kỹ năng phát triển

  • Lý thuyết cơ sở: Dựa trên các định luật điện từ học cơ bản (định luật Joule-Lenz về tác dụng nhiệt, hiện tượng tự cảm và cảm ứng điện từ, hiện tượng phóng điện trong môi trường khí).
  • Kỹ năng kỹ thuật và phân tích:
    • Kỹ năng đọc ký hiệu quy ước trên sơ đồ mạch điện theo tiêu chuẩn kỹ thuật (nhóm nguồn, nhóm dây dẫn, nhóm thiết bị đóng cắt, nhóm phụ tải).
    • Kỹ năng phân tích bảng số liệu phụ tải để tính toán định lượng: $$\begin{aligned} A_{\text{ngày}} &= \sum (P_i \times t_i) \quad (\text{Wh}) \ A_{\text{tháng}} &= A_{\text{ngày}} \times 30 \quad (\text{Wh}) \ T &= \frac{A_{\text{tháng}}}{1000} \times \text{Đơn giá điện} \quad (\text{VNĐ}) \end{aligned}$$
    • Kỹ năng an toàn lao động: Kiểm tra cách điện vỏ thiết bị bằng bút thử điện, ngắt nguồn điện trước khi đấu nối, lựa chọn tiết diện dây chảy cầu chì tương thích với dòng điện phụ tải.

Phương pháp giảng dạy và học tập

Tài liệu áp dụng mô hình sư phạm kết hợp giữa thuyết trình nêu vấn đề, đàm thoại gợi mở, quan sát trực quan và thực hành thực tế:

  • Tổ chức dạy học trực quan: Giáo viên sử dụng tranh vẽ phóng to (Hình 36.1, 38.2, 39.1, 44.2, 46.1, 50.2, 51.2, 53.1, 55.1 trong SGK) kết hợp vật thật tháo rời (công tắc, cầu dao, đui xoáy, đui gài, chấn lưu, tắc te, mô hình động cơ 1 pha, máy biến áp). Người học tiếp cận trực tiếp cấu trúc cơ khí và tiếp điểm điện trước khi học nguyên lý vận hành.
  • Hoạt động nhóm và giải quyết vấn đề: Học sinh làm việc theo cặp hoặc nhóm 4 – 5 người để giải quyết các nhiệm vụ: so sánh hiệu suất và tuổi thọ giữa đèn sợi đốt và đèn huỳnh quang; phân tích nguyên nhân sụt áp trong giờ cao điểm; giải thích sự cần thiết của việc ghép lõi thép máy biến áp từ các lá thép mỏng thay vì đúc khối đặc.
  • Bài tập tình huống và tính toán thực tiễn: Sử dụng case study cụ thể về mức tiêu thụ điện năng của hộ gia đình với 10 thiết bị điển hình (đèn huỳnh quang 45W, máy giặt 650W, nồi cơm 750W, quạt bàn 65W, tivi 70W, tủ lạnh 120W, máy bơm nước 1104W, bếp điện 1000W, quạt trần 80W, đèn sợi đốt 60W). Người học tính tổng điện năng tiêu thụ $A_{\text{ngày}} = 11.377\text{Wh}$ ($11,377\text{kWh}$), quy đổi điện năng tháng (30 ngày đạt $341,31\text{kWh}$) và tính thành tiền với đơn giá quy định ($1.440\text{đ/kWh}$).
  • Phương pháp đánh giá: Đánh giá đa chiều thông qua phiếu báo cáo thực hành cá nhân (kiểm tra chuẩn bị dụng cụ, an toàn điện, kết quả đo kiểm), bài tập trắc nghiệm/tự luận ngắn đầu giờ (kiểm tra bài cũ 5 – 8 phút) và đề kiểm tra định kỳ 1 tiết với ma trận phân tầng rõ ràng (Nhận biết 10%, Thông hiểu 10%, Vận dụng thấp 60%, Vận dụng cao 20%).

Điểm nổi bật và tính thực tiễn

Tài liệu giáo trình thể hiện tính ứng dụng kỹ thuật và tính chuẩn mực học thuật thông qua các yếu tố:

  1. Gắn liền quản lý năng lượng với thực tiễn sinh hoạt: Nội dung bài học không chỉ dừng lại ở mô tả vật lý của thiết bị mà phân tích sâu về hiệu quả năng lượng. Giáo trình chỉ rõ đặc điểm khung giờ cao điểm tiêu thụ điện (18h – 22h) làm điện áp mạng lưới sụt giảm, ảnh hưởng trực tiếp đến chế độ làm việc của thiết bị (đèn sáng yếu, quạt quay chậm, thời gian đun sôi kéo dài), từ đó đưa ra các giải pháp kỹ thuật cụ thể như sử dụng đèn huỳnh quang/compact thay thế đèn sợi đốt (tiết kiệm điện gấp 4 – 5 lần), cắt giảm phụ tải công suất lớn trong giờ cao điểm.
  2. Chuẩn hóa hệ thống ký hiệu và sơ đồ điện: Nội dung bài học cung cấp hệ thống ký hiệu quy ước theo tiêu chuẩn quốc gia và quốc tế, giúp người học phân biệt rạch ròi giữa sơ đồ nguyên lý (nghiên cứu cơ chế vận hành) và sơ đồ lắp đặt (ứng dụng trong thi công, sửa chữa, định vị bảng điện và đường dây âm tường/nổi).
  3. Tích hợp quy chuẩn an toàn kỹ thuật điện: Giáo trình thiết lập các nguyên tắc an toàn bắt buộc: kiểm tra cách điện vỏ máy bằng bút thử điện trước khi vận hành động cơ/máy biến áp; quy tắc lắp đặt thiết bị bảo vệ (cầu chì, aptomat) luôn nằm trên dây pha và đặt trước các thiết bị đóng cắt hoặc lấy điện; nguyên tắc chọn tiết diện và trị số định mức của dây chảy cầu chì phù hợp với dòng điện phụ tải để ngăn ngừa nguy cơ cháy nổ do ngắn mạch hoặc quá tải.

Đối tượng sử dụng giáo trình

Tài liệu được xây dựng phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục và đào tạo kỹ thuật:

  • Học sinh bậc Trung học cơ sở (Lớp 8): Sử dụng làm tài liệu học tập chính khóa, chuẩn bị bài trước khi lên lớp, hoàn thành các phiếu báo cáo thực hành và rèn luyện kỹ năng sử dụng thiết bị điện an toàn trong gia đình.
  • Sinh viên ngành Sư phạm Kỹ thuật / Sư phạm Công nghệ: Sử dụng làm tài liệu tham khảo về cấu trúc kế hoạch bài dạy chuẩn mực, phương pháp phân bổ thời gian (tiến trình 5 bước), kỹ thuật đặt câu hỏi phân hóa và phương pháp xây dựng ma trận đề kiểm tra đánh giá năng lực môn học.
  • Giáo viên giảng dạy bộ môn Công nghệ: Sử dụng làm khung giáo án giảng dạy chi tiết, định hướng tổ chức các hoạt động thảo luận nhóm, chuẩn bị mẫu vật thực hành và thiết lập barem chấm điểm thực hành.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần có kiến thức cơ bản về điện học trong chương trình Vật lý (khái niệm dòng điện, hiệu điện thế, điện trở, công suất điện, công của dòng điện và các tác dụng nhiệt, phát quang, từ trường của dòng điện xoay chiều).

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được thiết kế trực tiếp cho học sinh lớp 8 THCS trong học kì II môn Công nghệ, đồng thời là tài liệu tham khảo sư phạm cho sinh viên đại học/cao đẳng chuyên ngành Sư phạm Công nghệ và giáo viên kỹ thuật phổ thông.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học nội dung này?

Người học cần nắm vững các đại lượng điện học cơ bản trong môn Vật lý (Hiệu điện thế $U$, Cường độ dòng điện $I$, Công suất $P$, Điện trở $R$) và nguyên lý an toàn cơ bản khi tiếp xúc với nguồn điện dân dụng $220\text{V}$.

3. Điểm khác biệt của giáo trình này so với tài liệu lý thuyết thuần túy là gì?

Tài liệu tích hợp song song giữa lý thuyết cấu tạo nguyên lý và các tiết thực hành thao tác trực tiếp trên vật thật (tháo lắp công tắc, đấu nối mạch đèn huỳnh quang, đo kiểm quạt điện) cùng kỹ năng tính toán thực tế hóa đơn tiền điện hộ gia đình.

4. Phương pháp tự học nội dung giáo trình đạt hiệu quả cao nhất?

Người học nên kết hợp đọc thông tin mô tả trong SGK với việc quan sát, đối chiếu trực tiếp các thiết bị điện có sẵn tại gia đình (bảng điện, phích cắm, bàn là, quạt, máy biến áp/ổn áp), tập vẽ lại sơ đồ nguyên lý và tự lập bảng thống kê công suất tiêu thụ điện của gia đình mình.

5. Những mẫu vật và dụng cụ nào cần chuẩn bị kèm theo giáo trình?

Các mẫu vật thực nghiệm gồm: mẫu dây dẫn và vật liệu cách điện; bóng đèn sợi đốt, bóng đèn huỳnh quang ($0,6\text{m}$ và $1,2\text{m}$), chấn lưu, tắc te; mô hình máy biến áp một pha; quạt bàn $220\text{V}$; cầu dao, công tắc, ổ cắm, cầu chì, aptomat; dụng cụ thực hành gồm kìm điện, tua vít 2 cạnh/4 cạnh, bút thử điện và đồng hồ vạn năng.

Kết luận

Tài liệu Kế hoạch bài dạy môn Công nghệ 8 (Học kì II) cung cấp hệ thống tri thức hoàn chỉnh và chuẩn mực về kỹ thuật điện dân dụng, từ bản chất vật liệu, cấu tạo thiết bị điện gia đình đến thiết kế mạng điện sinh hoạt an toàn.

Lộ trình học tập được định hình khoa học: đi từ việc nhận biết vật liệu dẫn điện/cách điện/dẫn từ $\rightarrow$ giải mã nguyên lý các dòng đồ dùng điện (quang, nhiệt, cơ, biến áp) $\rightarrow$ phân tích mạng điện và thiết bị bảo vệ $\rightarrow$ vận dụng tính toán công suất, tiêu thụ điện năng và thực hành đấu nối mạch điện. Đây là tài liệu nền tảng giúp người học hình thành tư duy kỹ thuật thực nghiệm và kỹ năng an toàn điện trong đời sống thực tế.
