Tổng quan về giáo trình

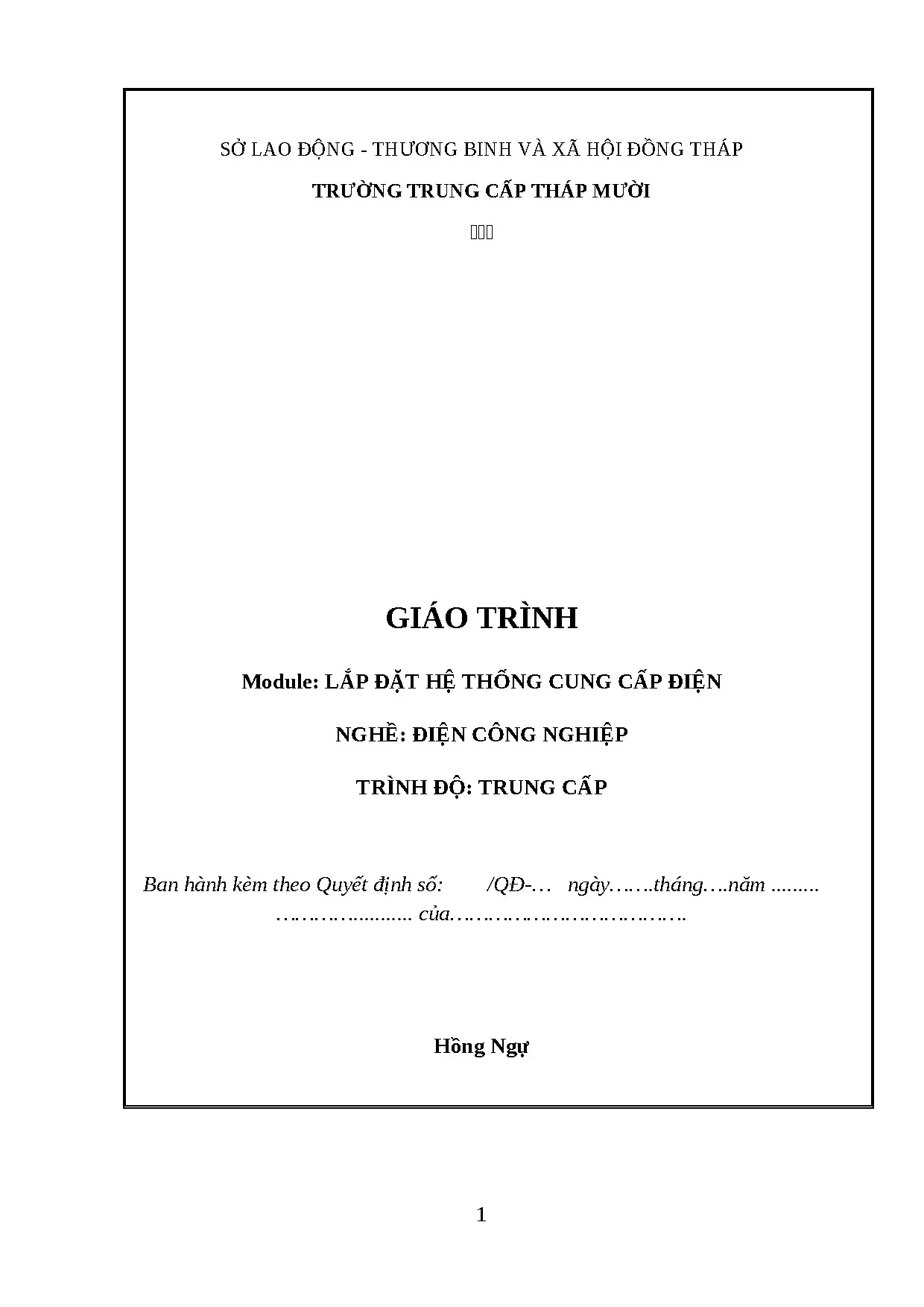

Giáo trình Lắp đặt hệ thống cung cấp điện (Mã mô đun: MĐ18) là tài liệu đào tạo chuyên môn thuộc chương trình khung nghề Điện công nghiệp ở trình độ trung cấp, do Trường Trung cấp Tháp Mười (trực thuộc Sở Lao động - Thương binh và Xã hội tỉnh Đồng Tháp) tổ chức biên soạn dựa trên tiêu chuẩn kiến thức và kỹ năng nghề do Tổng cục Dạy nghề ban hành. Mô đun được bố trí trong chương trình đào tạo sau khi người học đã hoàn thành các học phần tiên quyết bao gồm môn Mạch điện, Cung cấp điện và Mô đun thực tập thiết bị điện gia dụng.

Tổng thời lượng đào tạo của mô đun là 90 giờ, được phân bổ thành 30 giờ lý thuyết, 48 giờ thực hành xưởng và 12 giờ dành cho công tác kiểm tra, đánh giá định kỳ.

Mục tiêu học tập (learning outcomes) của mô đun được xác định cụ thể trên 3 phương diện:

  • Về kiến thức: Phân tích được các bản vẽ thiết kế hệ thống điện; trình bày rõ các phương án thi công kỹ thuật; phân tích và xác định chính xác các nguyên nhân gây ra sự cố, hư hỏng trong hệ thống điện.
  • Về kỹ năng: Trực tiếp thi công, lắp đặt và vận hành hệ thống cung cấp điện, mạng điện chiếu sáng theo đúng hồ sơ thiết kế kỹ thuật; thực hiện xử lý, sửa chữa các hư hỏng theo đúng quy trình và yêu cầu an toàn.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện tính kỷ luật, cẩn thận, tỉ mỉ, tư duy khoa học; chủ động thực hiện nhiệm vụ và tuân thủ tuyệt đối các quy định về an toàn lao động, vệ sinh công nghiệp.

Giáo trình được cấu trúc thành 3 bài học chính: Bài 1 - Lắp đặt hệ thống cung cấp điện; Bài 2 - Lắp đặt hệ thống điện chiếu sáng; Bài 3 - Lắp đặt mạng điện công nghiệp. Cách tiếp cận của tài liệu dựa trên phân tích công việc thực tế, tích hợp song song giữa cơ sở lý thuyết tính toán phụ tải với quy chuẩn xây lắp và các sơ đồ mạch ứng dụng trong sản xuất.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai theo tiến trình từ hệ thống phân phối ngoại vi đến mạng điện nội thất và phụ tải chuyên dụng:

  • Bài 1: Lắp đặt hệ thống cung cấp điện: Cung cấp hệ thống khái niệm kỹ thuật về đường dây truyền tải điện trên không đến 35kV (khoảng cách tiêu chuẩn, độ võng, lực căng dây, các chế độ làm việc bình thường, sự cố, lắp đặt; khoảng vượt trung gian, khoảng néo chặt, độ bền dự trữ). Quy định chi tiết các tiêu chuẩn xây lắp đường dây như tiết diện dây dẫn tối thiểu qua vùng đông dân cư (dây nhôm $\ge 35\text{ mm}^2$, nhôm lõi thép $\ge 25\text{ mm}^2$), vùng thưa dân, qua chướng ngại vật (sông suối, đường sắt, đường thông tin). Phân loại các phụ kiện: sứ cách điện (sứ đứng VHD-6, VHD-10, VHD-35; chuỗi sứ treo từ 110kV đến 220kV), ti sứ các kích thước d17 đến d40, ống nối nhôm ô van ép nguội hoặc hàn nhiệt, ghíp nối dây, tạ chống rung. Quy định bảng kích thước chôn sâu cột điện hạ áp (Bảng 2.1) theo tính chất đất; quy trình vận chuyển, rải dây bằng puli, căng lấy độ võng bằng thước ngắm và nhiệt kế, kỹ thuật nối đất cột bằng thép góc L63x63x6,3 hoặc L70x70x7 với điện trở tiếp địa không vượt quá $10 \div 30,\Omega$.
  • Bài 2: Lắp đặt hệ thống điện chiếu sáng: Phân tích ưu nhược điểm của 2 phương thức phân phối tải: rẽ nhánh từ đường dây chính và phân tải tập trung hình tia từ tủ phân phối chính (trang bị CB, ELCB). Quy định ký hiệu và quy ước màu dây (L1, L2, L3, N, PEN, PE). Hướng dẫn tính toán, lựa chọn tiết diện dây theo điều kiện phát nóng cho phép hoặc mật độ dòng điện; phân loại hệ thống dây cáp điện CADIVI (dây đơn cứng VC, dây điện lực CV, dây XLPE CX, cáp Duplex Du-CV/Du-CX, cáp Quadruplex Qu-CV/Qu-CX, cáp điện kế DK-CVV/DK-CXV, cáp chậm cháy CX/FR, cáp ít khói độc CXE/LSF). Phân tích nguyên lý và sơ đồ của 10 mạch điện thực tế:
    1. Mạch tắt mở đèn đơn giản và ổ cắm dùng dây NYM;
    2. Mạch đèn thay đổi cấp độ sáng và dùng dimmer;
    3. Mạch công tắc nối tiếp (2 vị trí độc lập);
    4. Mạch đèn tuần tự ứng dụng cho kho hàng, hầm rượu;
    5. Mạch đảo chiều (công tắc 3 chấu) cho cầu thang, hành lang có 2 cửa;
    6. Mạch chữ thập (kết hợp công tắc 3 chấu và 4 chấu điều khiển tại 3 vị trí);
    7. Mạch dùng công tắc dòng điện xung (rơ le xung) kết hợp nút nhấn Steuerschalter (S) điều khiển đa điểm;
    8. Mạch đèn huỳnh quang sử dụng chấn lưu và tắc te (FS1, FS2, FS4) tạo xung mồi cảm ứng 800V;
    9. Mạch đèn cầu thang tự động điều khiển qua rơ le thời gian (timer) K1T;
    10. Mạch chuông báo và thiết bị mở cổng tự động dùng biến áp an toàn T1 (8V).
  • Bài 3: Lắp đặt mạng điện công nghiệp: Giới thiệu cấu trúc mạng điện, quy trình lắp đặt tủ bảng điện điều khiển và phân phối động lực trong cơ sở sản xuất.

Progression logic của giáo trình đi từ hạ tầng lưới truyền tải ngoài trời (Bài 1), chuyển tiếp sang kỹ thuật thi công mạng điện chiếu sáng dân dụng và dịch vụ chuyên sâu (Bài 2), sau đó mở rộng sang lắp đặt mạng điện công nghiệp (Bài 3).

Kiến thức nền tảng được xây dựng

  • Lý thuyết cơ học và điện học đường dây: Nguyên lý biến thiên độ võng theo nhiệt độ môi trường và lực căng; nguyên lý rơi áp, tổn hao công suất và sự phát nóng lâu dài của vật liệu dẫn điện (đồng, nhôm, nhôm lõi thép); cơ chế mồi phóng điện huỳnh quang dựa trên cảm ứng điện từ của chấn lưu.
  • Nguyên tắc cốt lõi: Nguyên tắc chọn tiết diện dây dẫn thỏa mãn điều kiện phát nóng và mật độ dòng điện kinh tế; nguyên tắc an toàn chống giật thông qua vỏ cách điện và hệ thống nối đất bảo vệ PE/PEN; nguyên tắc phân phối tải đều giữa các pha trong hệ thống 3 pha 4 dây.
  • Hệ thống tiêu chuẩn kỹ thuật: Khoảng cách an toàn thẳng đứng và nằm ngang của đường dây tới 35kV đối với nhà cửa, công trình, mặt nước; bảng thông số chịu tải dây dẫn và tiêu chuẩn phân loại cấp bảo vệ mạng hạ thế.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Kỹ thuật lắp đặt ti sứ, ép ống nối dây ô van bằng kìm chuyên dụng, hàn nhiệt mối nối dây trên cao; kỹ thuật sử dụng trang bị chuyên dụng (puli, pa lăng 1-2 tấn, kích nâng tang trống, thước ngắm độ võng, calip kiểm tra mối ép); kỹ thuật đóng cọc tiếp địa và bắt bu lông tiếp địa.
  • Kỹ năng phân tích (Analytical skills): Phân tích và chuyển đổi giữa sơ đồ xây dựng, sơ đồ tổng quát và sơ đồ chi tiết; tính toán phụ tải thực tế (như bài toán chọn dây cho nhà 1 trệt 1 lầu tổng công suất đặt 12.910W, áp dụng hệ số sử dụng 70% để chọn cáp tổng $9.000\text{ W}$); tính chọn thông số cuộn cảm, tắc te tương thích theo công suất bóng đèn huỳnh quang.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Đấu nối hoàn chỉnh các bảng điện phân phối nhánh, thi công mạng điện âm tường, âm sàn, đi nổi trong ống gen; lắp đặt, căn chỉnh các thiết bị tự động hóa điều khiển chiếu sáng như rơ le xung, rơ le thời gian và thiết bị chuông cửa điện áp thấp.

Phương pháp giảng dạy và học tập

  • Cách tiếp cận sư phạm: Giáo trình xây dựng theo mô hình đào tạo định hướng năng lực thực hành nghề nghiệp. Tỷ lệ phân bổ thời gian tập trung lớn vào thực hành (48 giờ thực hành trên tổng số 90 giờ của mô đun), bảo đảm người học nắm vững lý thuyết tính toán trước khi thực hiện thao tác trên thiết bị và mô hình thực tế.
  • Bài tập và tình huống thực tế (Case studies): Tài liệu tích hợp các tình huống thiết kế cụ thể, điển hình là bài toán tính chọn dây và cáp điện CADIVI cho căn hộ 1 trệt 1 lầu với đầy đủ danh mục thiết bị tải: đèn neon 40W, đèn sợi đốt 100W, máy lạnh 2Hp, máy bơm nước 1,5Hp, bếp điện, máy giặt. Đi kèm là hệ thống 3 bài tập lớn yêu cầu vẽ sơ đồ chi tiết từ sơ đồ tổng quát, xác định số lượng lõi dây qua hộp nối, bóc tách danh mục khí cụ điện và thay đổi mạch điều khiển theo yêu cầu công nghệ.
  • Thực hành xưởng: Học viên được rèn luyện quy trình lắp ráp hoàn chỉnh trên các bảng gá mạch: từ chuẩn bị thiết bị theo danh mục trang bị của tổ công nhân (kìm vặn, mỏ lết, đồng hồ đo, pa lăng, ủng cách điện), thao tác luồn dây, đấu nối domino, đến kiểm tra độ cách điện và vận hành thử nghiệm mạch điện.
  • Phương pháp đánh giá: Đánh giá kết hợp thông qua 12 giờ kiểm tra định kỳ gồm:
    • Đánh giá lý thuyết: Khả năng đọc hiểu bản vẽ, phân tích phương án thi công và giải thích nguyên lý hoạt động của mạch.
    • Đánh giá thực hành: Tiêu chí chấm điểm căn cứ vào tính chính xác của sơ đồ nối dây, độ bền cơ học của mối nối, mức độ sụt áp, tính thẩm mỹ của đường dây và sự tuân thủ quy trình an toàn lao động.
  • Hướng dẫn tự học: Học viên sử dụng bảng số liệu kỹ thuật trong giáo trình (Bảng 2-1 về đặc tính dây nhôm, Bảng 2.1 về kích thước chôn sâu cột, Bảng 2-3 về kích thước ti sứ, Bảng công suất dây CADIVI) để tự rèn luyện kỹ năng tra cứu, tính toán lựa chọn vật tư và thiết kế sơ đồ đi dây cho các công trình dân dụng tương đương.

Điểm nổi bật và cập nhật

  • Quy chuẩn ký hiệu và màu sắc dây dẫn: Giáo trình cập nhật hệ thống ký hiệu và mã màu dây dẫn theo tiêu chuẩn mới so với các tài liệu cũ:
    • Dây pha: Chuyển từ ký hiệu cũ (R, S, T với màu Đen, Đỏ, Dương) sang ký hiệu mới (L1, L2, L3 với màu Đen, Nâu, Dương lợt / Xanh nhạt).
    • Dây trung tính: Chuyển từ Mp sang N (màu Xanh nhạt).
    • Dây bảo vệ: Chuyển từ SL sang PE (màu Xanh lá sọc Vàng).
    • Dây trung tính kết hợp nối đất: Ký hiệu PEN (màu Xanh lá sọc Vàng).
  • Tích hợp danh mục vật tư công nghệ hiện đại: Cập nhật chi tiết các dòng sản phẩm dây và cáp lực chuyên dụng từ nhà sản xuất CADIVI với dải nhiệt độ làm việc từ 70°C (cách điện PVC) đến 90°C (cách điện XLPE), gồm:
    • Cáp duplex (Du-CV, Du-CX) và quadruplex (Qu-CV, Qu-CX);
    • Cáp điện kế chống trộm điện có băng nhôm bảo vệ (DK-CVV, DK-CXV);
    • Các dòng cáp chậm cháy (CX/FR, CXV/FR) và cáp chậm cháy ít khói, không sinh khí độc halogen (CXE/LSF) sử dụng vỏ bọc HDPE chuyên dùng cho nhà cao tầng và hệ thống phòng cháy chữa cháy.
  • Giải pháp điều khiển chiếu sáng linh hoạt: Giới thiệu giải pháp sử dụng công tắc dòng điện xung (rơ le xung) kết hợp nút nhấn điều khiển nhiều vị trí nhằm tối ưu hóa chi phí vật tư và đơn giản hóa đường dây so với phương pháp sử dụng nhiều công tắc 4 chấu truyền thống; tích hợp sơ đồ điều khiển tự động hóa bằng timer thời gian và hệ thống chuông cửa an toàn dùng biến áp hạ áp 8V.

Đối tượng sử dụng giáo trình

  • Học viên, sinh viên: Phục vụ trực tiếp cho học viên, sinh viên theo học nghề Điện công nghiệp tại các trường trung cấp nghề, cao đẳng nghề hoặc sinh viên các ngành Kỹ thuật điện, Hệ thống điện, Điện - Điện tử cần tài liệu thực hành lắp đặt mạng điện.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các học phần cơ sở bao gồm:
    • Mạch điện (nắm vững định luật Ohm, Kirchhoff, công suất 1 pha và 3 pha);
    • Cung cấp điện (khái niệm về trạm biến áp, phụ tải điện, mạng lưới truyền tải);
    • Thực tập thiết bị điện gia dụng (kỹ năng sử dụng dụng cụ đo, khí cụ đóng cắt cơ bản).
  • Giảng viên và cán bộ đào tạo: Tài liệu đóng vai trò là khung giáo trình chuẩn để xây dựng kế hoạch bài giảng lý thuyết, biên soạn phiếu hướng dẫn thực hành xưởng và chuẩn bị danh mục trang thiết bị, vật tư thi công cho tổ thực hành.
  • Cán bộ kỹ thuật và thợ thi công: Dùng làm tài liệu tham khảo thực tế tại công trường để tra cứu quy chuẩn chôn sâu cột điện, khoảng cách an toàn hành lang lưới điện đến 35kV, bảng tra tiết diện dây dẫn theo dòng phụ tải lâu dài và phương pháp thi công mạng điện phân phối gia đình, công xưởng.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế cho học viên trình độ trung cấp nghề Điện công nghiệp, sinh viên các trường nghề kỹ thuật điện và kỹ thuật viên thi công lắp đặt hệ thống điện công trình.

2. Cần kiến thức nền nào để học?

Người học bắt buộc phải có kiến thức nền tảng từ 3 học phần tiên quyết: Mạch điện, Cung cấp điện và Mô đun thực tập thiết bị điện gia dụng để có thể đọc bản vẽ và tính toán phụ tải.

3. Điểm khác biệt của giáo trình so với tài liệu lý thuyết thông thường?

Tài liệu kết hợp chặt chẽ giữa quy chuẩn xây lắp lưới điện trên không đến 35kV với hướng dẫn chi tiết 10 sơ đồ mạch chiếu sáng thực tế; cung cấp bảng tra tải chi tiết của các dòng dây cáp điện CADIVI và định mức dụng cụ thi công cụ thể cho tổ công nhân 10 người.

4. Làm sao để tự học hiệu quả với giáo trình?

Học viên cần nắm vững các công thức chọn tiết diện dây theo điều kiện phát nóng, sau đó áp dụng vào bài toán mẫu tính toán phụ tải nhà 1 trệt 1 lầu, kết hợp tự giải các bài tập vẽ chuyển đổi sơ đồ tổng quát sang sơ đồ chi tiết ở cuối Bài 2.

5. Có tài liệu bổ trợ nào kèm theo trong giáo trình?

Giáo trình tích hợp hệ thống bảng tra kỹ thuật bao gồm: Bảng kích thước chôn sâu cột điện hạ áp theo chất đất (Bảng 2.1), Bảng đặc tính cơ - điện dây nhôm (Bảng 2-1), Bảng kích thước ti sứ (Bảng 2-3), Bảng tải trọng dây và cáp CADIVI, cùng bảng ký hiệu mã màu dây dẫn theo chuẩn mới.

Kết luận

Giáo trình Lắp đặt hệ thống cung cấp điện (MĐ18) cung cấp hệ thống kiến thức toàn diện từ quy chuẩn kỹ thuật xây lắp đường dây truyền tải điện trên không đến 35kV, phương pháp tính toán phụ tải và lựa chọn dây cáp điện, đến kỹ thuật đấu nối các mạch điều khiển chiếu sáng dân dụng và công nghiệp. Lộ trình học tập đề xuất cho người học là nghiên cứu tuần tự các quy chuẩn xây lắp hạ tầng (Bài 1), thực hành phân tích và lắp ráp 10 mạch điện ứng dụng (Bài 2), trước khi tiếp cận kỹ thuật lắp đặt mạng điện công nghiệp (Bài 3). Để hỗ trợ quá trình học tập và thi công thực tế, người học nên kết hợp tra cứu các tiêu chuẩn trang bị điện hiện hành và tài liệu kỹ thuật chuyên ngành từ các nhà sản xuất dây cáp điện.
