Giới thiệu dự án

Nhu cầu sử dụng năng lượng điện tại Việt Nam tăng trưởng liên tục ở mức 10% – 15%/năm theo đà công nghiệp hóa và hiện đại hóa. Trong khi đó, các nguồn năng lượng sơ cấp truyền thống như than đá, dầu khí, và thủy điện đang dần cạn kiệt hoặc khai thác tới hạn. Thực trạng tổn thất điện năng (TTĐN) trong hệ thống truyền tải và phân phối từng có giai đoạn chạm ngưỡng báo động trên 11% – 25%, cao hơn nhiều so với tiêu chuẩn quốc tế (4% – 6%). Đứng trước áp lực mất cân đối cung – cầu và nguy cơ thiếu điện cục bộ trong các giờ cao điểm mùa khô, việc nghiên cứu các giải pháp tiết kiệm điện năng là nhiệm vụ cấp bách mang tính chiến lược quốc gia.

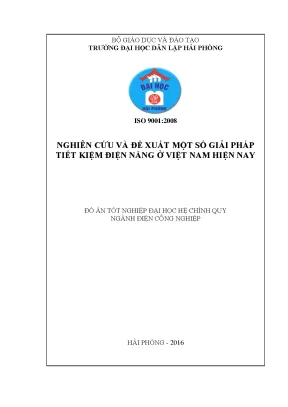

Đồ án tốt nghiệp đại học ngành Điện Tự động công nghiệp với đề tài "Nghiên cứu và đề xuất một số giải pháp tiết kiệm điện năng ở Việt Nam hiện nay" tập trung phân tích toàn diện nguyên nhân gây lãng phí năng lượng trên toàn bộ chuỗi mắt xích: từ khâu phát điện, truyền tải cao thế, trạm biến áp trung gian, đến các hộ tiêu thụ công nghiệp và sinh hoạt.

Mục tiêu cụ thể của công trình bao gồm:

  1. Xác định và lượng hóa các nguyên nhân gây tổn thất kỹ thuật (tổn thất đồng, tổn thất sắt từ, vầng quang điện, sóng hài bậc cao, sụt áp) và tổn thất thương mại (sai số đo đếm, thất thoát trong khâu quản lý, câu móc trộm điện).
  2. Xây dựng mô hình tính toán tối ưu chế độ vận hành kinh tế của hệ thống máy biến áp phân phối và bù công suất phản kháng.
  3. Đề xuất ứng dụng các thiết bị điện tử công suất hiện đại gồm biến tần (VFD - Variable Frequency Drive), khởi động mềm (Soft Starter), và thiết bị điều khiển thông minh Powerboss trong truyền động điện công nghiệp.
  4. Xây dựng phương án dịch chuyển biểu đồ phụ tải thông qua biểu giá điện 3 giá và hiện đại hóa hệ thống đo đếm điện năng từ xa.

Phạm vi nghiên cứu bao quát các giải pháp kỹ thuật điện động lực, công nghệ điều khiển tự động hóa và các biện pháp quản lý vận hành kinh doanh điện lực trên phạm vi lưới điện phân phối và các xí nghiệp sản xuất tại Việt Nam.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tổn thất điện năng trong hệ thống điện gồm hai thành phần chính: tổn thất kỹ thuật (Technical Losses) và tổn thất thương mại (Commercial Losses).

Hạng mục Hiện trạng kỹ thuật truyền thống Nhược điểm & Nguyên nhân lãng phí Giải pháp đề xuất
Đường dây & Lưới điện Tồn tại nhiều cấp điện áp trung gian (6kV, 10kV, 15kV, 35kV); tiết diện dây nhỏ, chắp nối Tổn thất Joule nhiệt $\Delta P = 3I^2R$; vầng quang điện trên đường dây siêu cao áp Quy chuẩn hóa về cấp 22kV; thay thế dây ACSR; lắp đặt tụ bù ngang 110kV
Máy biến áp (MBA) Vận hành non tải hoặc quá tải; non tải trong thời gian dài làm tăng tổn thất không tải Tổn thất không tải lõi thép $\Delta P_{Fe}$ chiếm tỷ trọng lớn khi mang tải thấp Tính toán ngưỡng công suất chuyển đổi $S_{gh}$ khi vận hành song song nhiều MBA
Động cơ công nghiệp Động cơ dị bộ 3 pha điều chỉnh lưu lượng bằng van tiết lưu/damper gió $I_{kđ} = (5 \div 7)I_{đm}$; $\cos\varphi$ thấp ($0.6 \div 0.7$); lãng phí cơ năng do bóp van Trang bị biến tần VFD, khởi động mềm vi xử lý, nâng hệ số $\cos\varphi \ge 0.96$
Đo đếm & Quản lý Công tơ cơ khí 1 pha/3 pha truyền thống; ghi chỉ số thủ công Sai số cao khi non tải; không ghi nhận công suất phản kháng $Q$; nguy cơ can thiệp công tơ Công tơ điện tử 3 giá; công nghệ tự động đọc chỉ số từ xa (AMR) và thiết bị cầm tay (HHU)

Thiết kế hệ thống và Cơ sở tính toán

1. Mô hình tính toán tổn thất công suất và giải pháp bù phản kháng

Tổn thất công suất tác dụng ($\Delta P$) và điện áp ($\Delta U$) trên đường dây truyền tải được xác định bởi: $$\Delta P = \frac{P^2 + Q^2}{U^2} R = \Delta P(P) + \Delta P(Q)$$ $$\Delta U = \frac{PR + QX}{U} = \Delta U(P) + \Delta U(Q)$$

Khi nâng cao hệ số công suất $\cos\varphi$ từ $0.65$ lên $0.95$ thông qua tụ bù tĩnh hoặc máy bù đồng bộ, lượng công suất phản kháng truyền tải $Q$ giảm rõ rệt, trực tiếp triệt tiêu thành phần tổn thất $\Delta P(Q)$ và độ sụt áp $\Delta U(Q)$, đồng thời tăng khả năng tải dòng tác dụng $P$ của máy biến áp và đường dây: $$I = \frac{\sqrt{P^2 + Q^2}}{\sqrt{3}U}$$

2. Tính toán chế độ vận hành kinh tế trạm biến áp

Đối với trạm gồm $n$ máy biến áp vận hành song song, tổng tổn thất công suất tác dụng được tính bằng công thức: $$\Delta P_t = n \cdot \Delta P_{Fe} + \frac{1}{n} \cdot \Delta P_N \cdot \left(\frac{S}{S_{đm}}\right)^2$$

Trong đó:

  • $\Delta P_{Fe}$: Tổn thất không tải (tổn thất sắt từ do từ trễ và dòng điện xoáy Foucault).
  • $\Delta P_N$: Tổn thất ngắn mạch ở dòng định mức (tổn thất đồng trên cuộn dây).
  • $S$: Phụ tải thực tế của toàn trạm; $S_{đm}$: Công suất định mức của một máy.

Công suất giới hạn ($S_{gh}$) để chuyển đổi tối ưu từ chế độ vận hành $n$ máy sang $(n+1)$ máy biến áp có cùng tham số: $$S_{gh(n)} = S_{đm} \cdot \sqrt{n(n+1) \cdot \frac{\Delta P_{Fe}}{\Delta P_N}}$$

  • Khi $S_{pt} > S_{gh(n)}$: Đóng thêm máy, vận hành $(n+1)$ máy biến áp.
  • Khi $S_{pt} < S_{gh(n)}$: Sa thải bớt máy, duy trì $n$ máy biến áp để giảm tổn thất sắt $\Delta P_{Fe}$.
                 Biểu đồ phân vùng vận hành tối ưu MBA
 Tổn thất ΔPt

3. Nguyên lý truyền động biến tần (VFD) và khởi động mềm

Bộ biến tần biến đổi nguồn xoay chiều điện áp lưới ($380\text{V}/50\text{Hz}$ hoặc $6000\text{V}$) thành điện áp một chiều trung gian thông qua cầu chỉnh lưu Diode/SCR, lọc phẳng qua tụ DC Link, sau đó nghịch lưu thành điện áp xoay chiều 3 pha có biên độ và tần số biến thiên vô cấp ($f = 0 \div 50/60\text{Hz}$) thông qua giàn đóng cắt bán dẫn IGBT điều chế độ rộng xung (PWM).

Theo định luật tỷ lệ áp dụng cho phụ tải bơm và quạt gió ly tâm (Affinity Laws): $$\frac{Q_1}{Q_2} = \frac{n_1}{n_2}; \quad \frac{H_1}{H_2} = \left(\frac{n_1}{n_2}\right)^2; \quad \frac{P_1}{P_2} = \left(\frac{n_1}{n_2}\right)^3$$

Khi giảm tốc độ quay $n$ của động cơ xuống $80%$ ($n_2/n_1 = 0.8$), công suất tiêu thụ điện $P_2$ giảm xuống chỉ còn: $$P_2 = P_1 \cdot (0.8)^3 = 0.512 \cdot P_1 \quad (\text{tiết kiệm } 48.8% \text{ điện năng so với điều khiển bóp van tiết lưu})$$

                   Sơ đồ khối cấu trúc Biến tần PWM IGBT

Methodology

Phương pháp tiếp cận được thực hiện thông qua quy trình 4 giai đoạn chuẩn hóa:

  1. Thu thập dữ liệu phụ tải: Sử dụng thiết bị phân tích chất lượng điện năng đo đạc đồ thị phụ tải $P(t), Q(t)$, sóng hài THD, độ lệch điện áp $\Delta U$, và hệ số công suất $\cos\varphi$.
  2. Mô phỏng & Tính toán thông số: Ứng dụng các thuật toán giải tích điện lực để tính toán lựa chọn dung lượng tụ bù, điểm chuyển đổi trạm biến áp $S_{gh}$, và xây dựng phương trình đặc tính cơ - điện.
  3. Phân loại phụ tải theo thứ tự ưu tiên (MoSCoW):
    • Must have: Lắp đặt biến tần cho hệ thống quạt hút/bơm nước công suất lớn; lắp tụ bù tự động điều khiển theo $\cos\varphi$; lắp đặt công tơ 3 giá.
    • Should have: Thay thế động cơ hiệu suất thấp bằng động cơ chuẩn IE2/IE3 tích hợp Soft Starter; thay thế chiếu sáng sợi đốt bằng LED/Compact.
    • Could have: Ứng dụng bộ thiết bị tiết kiệm điện Powerboss cho động cơ tải thay đổi liên tục.
  4. Đánh giá hiệu quả kinh tế: Xác định lượng điện năng tiết kiệm ($kWh$), chi phí quy đổi ($\text{VNĐ}$), và thời gian hoàn vốn đầu tư (Payback Period).

Implementation và kết quả

Development process & Ứng dụng kỹ thuật

Các giải pháp kỹ thuật đã được triển khai khảo sát và ứng dụng thực nghiệm trên các đối tượng phụ tải công nghiệp cụ thể:

// Thuật toán giả định điều khiển tối ưu trạm biến áp và biến tần VFD
Program Energy_Optimization_Control;
Var
  S_load, S_gh, U_actual, U_rated, Cos_Phi : Real;
  Frequency_Out, Error, Target_Pressure : Real;
  Active_Transformers : Integer;
Begin
  // 1. Tự động chuyển nấc vận hành Máy biến áp
  If S_load > S_gh Then
    Active_Transformers := 2
  Else
    Active_Transformers := 1;

  // 2. Vòng lặp điều khiển PID biến tần duy trì áp suất đường ống
  Error := Target_Pressure - Get_Sensor_Pressure();
  Frequency_Out := PID_Calculate(Error);
  Set_Inverter_PWM_Frequency(Frequency_Out);

  // 3. Đóng cắt tụ bù tự động giữ CosPhi >= 0.95
  If Cos_Phi < 0.90 Then
    Step_Up_Capacitor_Bank()
  Else If Cos_Phi > 0.98 Then
    Step_Down_Capacitor_Bank();
End.

Testing và validation

Hiệu quả của các giải pháp kỹ thuật được chứng minh qua các thông số vận hành thực tế ghi nhận tại các đơn vị:

                  Hiệu quả tiết kiệm chi phí điện năng theo năm
                  (Tại Công ty Xi măng Bút Sơn - Quạt 2400kW, 6000V)
  1. Công ty Xi măng Bút Sơn:
    • Thiết bị: Động cơ quạt công nghiệp mã hiệu 1268, công suất $2400\text{kW}$, điện áp trung thế $6000\text{V}$, thời gian vận hành $8000\text{ h/năm}$.
    • Chế độ tải: $100%$ lưu lượng ($20%$ thời gian), $70%$ lưu lượng ($50%$ thời gian), $50%$ lưu lượng ($30%$ thời gian).
    • So sánh chi phí: Sử dụng van điều tiết khí tiêu tốn $16.14\text{ tỷ đồng/năm}$. Khi trang bị biến tần trung áp Toshiba điều khiển tốc độ, chi phí điện giảm xuống còn $8.35\text{ tỷ đồng/năm}$. Mức tiết kiệm đạt $7.79\text{ tỷ đồng/năm}$, hoàn vốn đầu tư chỉ trong $13\text{ tháng}$.
  2. Công ty Than Cọc Sáu:
    • Ứng dụng biến tần Danfoss ABN cho hệ thống động cơ sàng tuyển than công suất $2.5\text{ triệu tấn/năm}$, giúp loại bỏ dòng khởi động đột biến, ổn định dải mô-men xoắn và giảm $22%$ suất tiêu hao điện năng trên mỗi tấn than thành phẩm.
  3. Khu công nghiệp Châu Khê (Bắc Ninh):
    • Chuyển dịch ca sản xuất sang giờ thấp điểm đêm thông qua biểu giá công tơ điện tử 3 giá, giúp hạ chi phí tiền điện từ $3\text{ – }4\text{ tỷ đồng/tháng}$, tăng sản lượng cán thép từ $60.000\text{ tấn}$ lên $300.000\text{ tấn/năm}$.

Đổi mới và đóng góp

Đồ án mang lại các đóng góp chuyên môn và giải pháp kỹ thuật cụ thể cho hệ thống năng lượng:

              So sánh đặc tính khởi động động cơ dị bộ 3 pha
Dòng điện (I/Idm)

  1. Đổi mới công nghệ truyền động điện:

    • Thay thế hoàn toàn phương pháp đóng cắt cơ khí và tiết lưu cơ học bằng các bộ biến đổi bán dẫn tĩnh (Solid-state Power Electronics).
    • Giảm dòng khởi động động cơ từ $(5 \div 7)I_{đm}$ xuống mức $\le 1.5I_{đm}$, triệt tiêu hoàn toàn hiện tượng sụt áp lưới và hiện tượng búa nước (Water Hammer) trong hệ thống thủy lực nhờ chế độ dừng mềm (Soft Stop).

  2. So sánh toàn diện các công nghệ mở máy và điều khiển động cơ:

Tiêu chí kỹ thuật Khởi động trực tiếp (DOL) Đổi nối Sao - Tam giác ($\text{Y}/\Delta$) Khởi động mềm (Soft Starter) Biến tần (VFD)
Dòng mở máy ($I_{kđ}$) $(5.0 \div 7.0) I_{đm}$ $(2.0 \div 2.5) I_{đm}$ $(1.5 \div 3.0) I_{đm}$ $(1.0 \div 1.5) I_{đm}$
Mô-men mở máy $100% M_{kđ}$ Giảm $1/3$ ($33%$) Điều chỉnh mịn ($20 \div 80%$) $100% \div 150%$ định mức tại $0\text{Hz}$
Điều chỉnh tốc độ Không hỗ trợ Không hỗ trợ Không hỗ trợ Điều khiển vô cấp ($0 \div 200%$)
Hệ số công suất $\cos\varphi$ $0.60 \div 0.75$ (khi non tải) $0.60 \div 0.75$ Cải thiện nhẹ khi non tải Giữ ổn định $\ge 0.96$
Hiệu quả tiết kiệm điện $0%$ $0%$ $5% \div 10%$ (chế độ tải nhẹ) $20% \div 50%$ (tải bơm/quạt)
Chi phí thiết bị Rất thấp Thấp Trung bình Khá cao
  1. Tối ưu hóa quản lý tổn thất thương mại:
    • Đưa ra cơ sở lý luận chuyển dịch mô hình đo đếm từ công tơ cảm ứng cơ khí sang công tơ điện tử đa chức năng tích hợp giao tiếp quang học và sóng vô tuyến RF/PLC (AMR/AMI), hạn chế tối đa sai số đo đếm và triệt tiêu tình trạng can thiệp đảo pha trộm điện.

Ứng dụng thực tế và triển khai

Kịch bản triển khai theo từng nhóm đối tượng

  1. Nhóm phụ tải công nghiệp (Nhà máy xi măng, dệt may, hóa chất, cơ khí):
    • Lắp đặt biến tần điều khiển lưu lượng khí nén, quạt lò đốt, và bơm nước giải nhiệt.
    • Đầu tư bộ điều khiển tiết kiệm điện Powerboss cho các động cơ vận hành theo chu kỳ có thời gian không tải lớn (máy may công nghiệp, máy dập, băng tải dệt may).
    • Thiết lập hệ thống bù tự động nhiều cấp đặt tại thanh cái phân phối hạ thế để giữ $\cos\varphi \ge 0.95$, tránh bị phạt tiền công suất phản kháng theo quy định của EVN.
  2. Nhóm công trình cơ quan, công sở và tòa nhà thương mại:
    • Cài đặt nhiệt độ điều hòa không khí $\ge 25^\circ\text{C}$, định kỳ vệ sinh dàn trao đổi nhiệt làm tăng hiệu suất trao đổi nhiệt thêm $15%$.
    • Triển khai chiếu sáng LED thay thế đèn huỳnh quang T8/T10 ballast sắt từ, kết hợp cảm biến chuyển động tại các khu vực hành lang và công cộng.
  3. Nhóm chiếu sáng công cộng đô thị:
    • Ứng dụng chấn lưu 2 cấp công suất ($250\text{W} / 150\text{W}$) tự động giảm $40%$ cường độ sáng sau $23\text{h}$ đêm.

Lộ trình triển khai 4 bước cho doanh nghiệp

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Nhiễu sóng hài bậc cao: Các bộ biến đổi bán dẫn IGBT/Diode trong biến tần và bộ khởi động mềm phát sinh sóng hài dòng điện bậc cao ($5, 7, 11, 13$), gây phát nóng cuộn dây máy biến áp, sụt áp méo dạng và ảnh hưởng đến độ chính xác của thiết bị bảo vệ rơ-le.
  • Vốn đầu tư ban đầu: Các bộ biến tần trung thế ($3\text{kV}, 6\text{kV}$) và hệ thống đo đếm AMR có chi phí đầu tư thiết bị tương đối cao, đòi hỏi thời gian thu hồi vốn từ $1 \div 2\text{ năm}$, gây trở ngại cho các doanh nghiệp vừa và nhỏ.

Hướng phát triển đề xuất

  • Tích hợp các bộ lọc sóng hài tích cực (Active Harmonic Filter - AHF) và cuộn kháng dòng DC/AC để đảm bảo tổng độ méo sóng hài dòng điện $\text{THD}_I \le 5%$ theo tiêu chuẩn IEEE 519.
  • Nghiên cứu ứng dụng công nghệ giám sát điện năng thông minh trên nền tảng IoT và SCADA lưới phân phối, kết hợp thuật toán tối ưu hóa phụ tải thời gian thực.

Đối tượng hưởng lợi

  • Sinh viên & Kỹ sư ngành Điện - Tự động hóa: Cung cấp tài liệu tham khảo hoàn chỉnh về phương pháp tính toán tổn thất điện năng, lựa chọn dung lượng tụ bù và thiết kế hệ thống truyền động biến tần - động cơ.
  • Doanh nghiệp sản xuất công nghiệp: Nắm bắt giải pháp kỹ thuật cụ thể để cắt giảm từ $15% \div 35%$ chi phí tiền điện hàng tháng, nâng cao tuổi thọ thiết bị cơ khí và năng lực cạnh tranh.
  • Đơn vị quản lý vận hành lưới điện (Điện lực/EVN): Giảm áp lực đầu tư nguồn điện mới, san bằng đỉnh phụ tải giờ cao điểm và giảm tỷ lệ tổn thất kỹ thuật trên đường dây truyền tải.
  • Môi trường & Xã hội: Giảm áp lực phát điện từ các nhà máy nhiệt điện đốt than, góp phần cắt giảm phát thải khí nhà kính $\text{CO}_2$ và bảo tồn tài nguyên năng lượng quốc gia.

Câu hỏi thường gặp

1. Việc lắp đặt biến tần có luôn luôn tiết kiệm điện năng cho mọi loại động cơ không?

Không. Biến tần chỉ mang lại hiệu quả tiết kiệm điện cao ($20% \div 50%$) đối với các phụ tải có mô-men thay đổi theo tốc độ như bơm ly tâm, quạt gió, máy nén khí có chế độ làm việc non tải theo thời gian. Đối với các phụ tải mô-men không đổi luôn vận hành ở $100%$ công suất định mức liên tục, biến tần chủ yếu hỗ trợ quá trình khởi động êm và điều khiển công nghệ chứ không tiết kiệm nhiều điện năng tiêu thụ.

2. Sự khác biệt căn bản giữa Khởi động mềm (Soft Starter) và Biến tần (VFD) là gì?

Khởi động mềm chỉ thay đổi điện áp đặt vào động cơ trong quá trình mở máy và dừng máy (tần số giữ nguyên $50\text{Hz}$), sau khi động cơ đạt tốc độ định mức sẽ đóng Contactor Bypass để cấp điện trực tiếp. Ngược lại, biến tần thay đổi đồng thời cả điện áp và tần số ($V/f$), cho phép điều chỉnh vô cấp tốc độ động cơ liên tục trong suốt toàn bộ quá trình vận hành.

3. Làm thế nào để xử lý hiện tượng bù thừa công suất phản kháng vào ban đêm khi tải thấp?

Hiện tượng bù thừa ($Q_{\text{bù}} > Q_{\text{tải}}$) dẫn đến quá điện áp nút và làm tăng ngược lại tổn thất điện năng. Giải pháp là sử dụng tủ tụ bù tự động (APFC - Automatic Power Factor Correction) trang bị rơ-le vi xử lý thông minh để tự động đo đạc $\cos\varphi$ và đóng/cắt linh hoạt từng cấp tụ bù theo đồ thị phụ tải thực tế, tránh đóng cố định toàn bộ dung lượng tụ.

4. Thời gian thu hồi vốn (ROI) trung bình khi đầu tư biến tần cho hệ thống bơm quạt là bao lâu?

Đối với các động cơ công nghiệp công suất từ $22\text{kW} \div 2500\text{kW}$ vận hành trên $16\text{ giờ/ngày}$ với chu kỳ tải biến thiên, thời gian hoàn vốn đầu tư dao động từ $8 \text{ đến } 18\text{ tháng}$ nhờ khoản chi phí tiền điện tiết kiệm được hàng tháng.

5. Tại sao cần chuyển đổi cấp điện áp trung thế 6kV, 10kV, 15kV về chuẩn 22kV?

Do tổn thất công suất tỷ lệ nghịch với bình phương điện áp ($\Delta P \propto 1/U^2$). Khi nâng cấp điện áp từ $10\text{kV}$ lên $22\text{kV}$, tổn thất dòng điện và công suất trên cùng một tiết diện dây dẫn sẽ giảm hơn $4.84\text{ lần}$, đồng thời giảm số lượng trạm biến áp trung gian, đơn giản hóa sơ đồ lưới điện và nâng cao độ tin cậy cung cấp điện.

Kết luận

Tiết kiệm điện năng không chỉ là giải pháp tình thế ứng phó với tình trạng thiếu hụt nguồn điện mà là quốc sách kinh tế lâu dài xuyên suốt quá trình phát triển công nghiệp. Đồ án tốt nghiệp "Nghiên cứu và đề xuất một số giải pháp tiết kiệm điện năng ở Việt Nam hiện nay" đã giải quyết trọn vẹn các yêu cầu khoa học và thực tiễn: từ việc làm rõ bản chất các nguyên nhân gây tổn thất kỹ thuật và thương mại, xây dựng công thức tính toán tối ưu hóa vận hành trạm biến áp, đến việc chứng minh tính hiệu quả vượt trội của các giải pháp điện tử công suất (Biến tần, Khởi động mềm, Tụ bù tự động, Đo đếm 3 giá) trên các hệ thống sản xuất thực tế.

Việc ứng dụng đồng bộ các giải pháp công nghệ trên sẽ giúp các doanh nghiệp tối ưu hóa chi phí sản xuất, hỗ trợ ngành điện giảm tỷ lệ tổn thất kỹ thuật về ngưỡng tiêu chuẩn quốc tế và đóng góp tích cực vào mục tiêu sử dụng năng lượng tiết kiệm, hiệu quả và bền vững tại Việt Nam.
