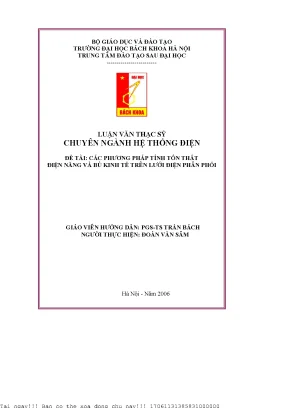

Luận Văn Thạc Sỹ: Phương Pháp Tính Tổn Thất Điện Năng và Bù Kinh Tế Trên Lưới Điện Phân Phối

Chuyên khảo kinh tế phân tích Cá phương pháp tính tổn thất điện năng và bù kinh tế trên lưới điện phân phối, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo.

• Tác giả: Đoàn Văn Sâm
• Người hướng dẫn: PGS-TS Trần Bách
• Trường học: Đại học Bách Khoa Hà Nội
• Chuyên ngành: Hệ thống điện
• Đề tài: Các Phương Pháp Tính Tổn Thất Điện Năng và Bù Kinh Tế Trên Lưới Điện Phân Phối
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2006
• Địa điểm: Hà Nội

Mục lục chi tiết

• MỞ ĐẦU
• 1. CHƯƠNG 1: LƯỚI PHÂN PHỐI VÀ VẤN ĐỀ GIẢM TỔN THẤT ĐIỆN NĂNG
• 1.1. Vai trò, đặc điểm chung của lưới điện phân phối
• 1.2. Cấu trúc của Hệ thống điện
• 1.3. Vai trò và đặc điểm chung của lưới điện phân phối
• 1.4. Phương thức cấp điện của lưới phân phối
• 1.5. Tổn thất điện năng
• 1.5.1. Phân loại tổn thất
• 1.5.2. Phân bố tổn thất kỹ thuật
• 1.5.3. Thực trạng về tổn thất điện năng
• 1.6. Các phương pháp tính tổn thất điện năng
• 1.6.1. Phương pháp phân tích đồ thị
• 1.6.2. Biểu đồ phụ tải cho ở dạng dòng điện
• 1.6.3. Biểu đồ phụ tải cho ở dạng công suất toàn phần
• 1.6.4. Phương pháp dòng điện trung bình bình phương
• 1.6.5. Phương pháp thời gian tổn thất
• 1.6.6. Phương pháp đường cong tổn thất
• 1.6.7. Phương pháp biểu đồ dòng điện ngày đặc trưng của phụ tải
• 1.7. Các biện pháp giảm tổn thất điện năng
• 1.7.1. Đối với đường dây
• 1.7.2. Đối với máy biến áp
• 1.7.3. Giảm tổn thất điện năng trong vận hành
• 2. CHƯƠNG 2: PHƯƠNG PHÁP TÍNH TOÁN BÙ CÔNG SUẤT PHẢN KHÁNG ĐỂ GIẢM TỔN THẤT ĐIỆN NĂNG
• 2.1. Phương pháp chung
• 2.1.1. Nguyên tắc chung
• 2.2. Ảnh hưởng của tụ bù đến tổn thất điện năng trên lưới phân phối trong các trường hợp đơn giản
• 2.2.1. Ảnh hưởng của tụ bù đối với lưới phân phối có một phụ tải
• 2.2.2. Ảnh hưởng của tụ bù đối với lưới phân phối có phụ tải phân bố đều trên trục chính
• 2.3. Phân tích kinh tế các dự án
• 2.3.1. Các phương pháp chung
• 2.3.2. Phương pháp tính giá trị hiện tại hóa của dòng tiền tệ - NPV
• 2.3.3. Phương pháp giá trị hiện tại hoá năm - AW
• 2.3.4. Phương pháp thời gian thu hồi vốn
• 2.3.5. Phương pháp tính mức lãi suất nội tại IRR và tỷ số lợi nhuận TN/CP
• 2.3.6. Phương pháp tương lai hoá dòng tiền tệ - FV
• 2.3.7. Phương pháp mức lãi suất cần - RIC
• 2.4. Chi phí vòng đời của một công trình lưới điện
• 2.5. Chi phí vòng đời của một lưới điện phát triển
• 2.6. Luận chứng kinh tế công trình điện bằng tiền lãi ENPV
• 2.7. Luận chứng tài chính công trình điện
• 2.8. Thu nhập thực hàng năm TNt do bán điện năng
• 2.9. Luận chứng tài chính
• 2.9.1. Đối với công trình tĩnh
• 2.9.2. Đối với dự án động
• 2.10. Phân tích kinh tế các dự án bù công suất phản kháng
• 2.10.1. Hàm mục tiêu
• 2.10.2. Tính toán để xác định việc lắp đặt tụ điện tối ưu cho trường hợp tải phân bố đều
• 2.10.3. Trường hợp lắp 01 bộ tụ điện
• 2.10.4. Trường hợp lắp 02 bộ tụ điện
• 2.10.5. Trường hợp lắp 03 bộ tụ điện
• 2.10.6. Trường hợp lắp 04 bộ tụ điện
• 2.10.7. Trường hợp lắp n bộ tụ điện
• 2.11. Vị trí lắp đặt tối ưu bộ tụ điện
• 2.12. Giảm tổn thất điện năng nhờ các tụ điện
• 2.13. Quan hệ về dung lượng của các cụm tụ cố định
• 2.14. Phương trình tổng quát các tiết kiệm cho một số bất kỳ các tụ điện cố định
• 2.15. Tối ưu việc lắp đặt các tụ điện cố định và tụ điện đóng cắt trên các xuất tuyến lưới phân phối
• 2.16. Sự phân bố dòng phản kháng được chuẩn hoá
• 2.17. Thiết lập công thức các tiết kiệm và giảm tổn thất
• 2.18. Vị trí kích cỡ bộ tụ tối ưu
• 3. CHƯƠNG 3: ÁP DỤNG PHƯƠNG PHÁP PHÂN TÍCH KINH TẾ GIẢI BÀI TOÁN BÙ CÔNG SUẤT PHẢN KHÁNG
• 3.1. Tiền lãi NPV và thời gian thu hồi vốn đầu tư (Thv)
• 3.1.1. NPV; tiền lãi sau n năm vận hành tụ bù
• 3.2. Phương pháp tính độ giảm tổn thất điện năng DA
• 3.3. Phương pháp chung giải bài toán bù kinh tế theo NPV
• 3.4. Phân tích bài toán bù công suất phản kháng cho đường dây trung áp
• 3.4.1. Sơ đồ lưới điện và thông số
• 3.4.2. Các tính toán liên quan đến tụ bù
• 3.4.3. Tính bù tối ưu theo phương pháp phân tích NPV
• 3.5. Phân tích bù trong lưới điện có phụ tải phân bố đều thực tế
• 3.5.1. Sơ đồ và số liệu lưới điện
• 3.5.2. Ảnh hưởng của vị trí và công suất bù đến độ giảm tổn thất điện năng
• 3.5.3. Tính bù khi phụ tải không tăng trưởng
• 3.5.4. Tính bù cho lưới điện có phụ tải tăng trưởng theo thời gian
• 3.6. Tính toán bù cho đường dây 971
• 3.6.1. Giới thiệu đặc điểm chung của đường dây
• 3.6.2. Tính tổn thất điện năng cho đường dây 971
• 3.6.2.1. Khi chưa bù
• 3.6.2.2. Chọn điểm đặt tụ bù
• 3.6.2.3. Chọn dung lượng bù
• 3.6.2.4. So sánh và chọn dung lượng bù
• PHỤ LỤC
• TÀI LIỆU THAM KHẢO
• KẾT LUẬN CHUNG

Tóm tắt

I. Tổng Quan Về Tổn Thất Điện Năng Trên Lưới Phân Phối

Lưới điện phân phối đóng vai trò quan trọng trong việc cung cấp điện năng đến người tiêu dùng. Tuy nhiên, quá trình này không tránh khỏi tổn thất điện năng, ảnh hưởng đến hiệu quả kinh tế và chất lượng điện. Theo tài liệu, tổn thất điện năng ở lưới điện phân phối chiếm tỷ lệ lớn, từ 60-75% tổng tổn thất toàn hệ thống. Nguyên nhân chính đến từ khối lượng lớn đường dây và trạm biến áp, dây dẫn nhỏ, dòng điện cao và điện áp thấp. Việc quản lý và giảm thiểu tổn thất điện năng là vô cùng cần thiết để nâng cao hiệu quả vận hành và tiết kiệm chi phí. Giảm tổn thất điện năng không chỉ làm hạ giá thành sản xuất điện mà còn góp phần khai thác hiệu quả các công trình điện và tiết kiệm nguồn năng lượng sơ cấp, một nhiệm vụ hết sức quan trọng trong bối cảnh hiện nay.

1.1. Vai Trò Của Lưới Điện Phân Phối Trong Hệ Thống Điện

Lưới điện phân phối đảm nhận nhiệm vụ đưa điện từ các trạm trung gian đến trực tiếp các hộ tiêu thụ. Hệ thống này bao gồm lưới trung áp (6-35kV) và lưới hạ áp (380/220V). Cấu trúc thường là hở, hình tia hoặc xương cá để đảm bảo độ tin cậy cấp điện. Tuy nhiên, cấu trúc này cũng là một trong những nguyên nhân gây ra tổn thất điện năng do chiều dài đường dây và sự phân bố tải không đồng đều. Việc cải thiện độ tin cậy của lưới điện hình tia là một ưu tiên, với sự xuất hiện của các thiết bị công nghệ mới và các thiết bị tự động (Reclose) phân đoạn sự cố đồng thời với việc phát triển nhiều trạm nguồn làm giảm bán kính cung cấp điện, tăng tiết diện dây dẫn và bù công suất phản kháng do vậy chất lượng điện của mạng hình tia được cải thiện nhiều.

1.2. Phân Loại Và Phân Bố Tổn Thất Điện Năng Kỹ Thuật

Tổn thất điện năng được chia thành hai loại chính: tổn thất kỹ thuật và tổn thất phi kỹ thuật (thương mại). Tổn thất kỹ thuật phát sinh do tính chất vật lý của quá trình truyền tải, bao gồm tổn thất do dòng điện (I^2R) và tổn thất do điện áp. Trong đó, tổn thất do dòng điện chiếm phần lớn. Tổn thất phi kỹ thuật liên quan đến sai sót trong đo đếm, gian lận điện và các vấn đề kinh doanh khác. Để đánh giá hiệu quả của hệ thống, cần phân tích cụ thể tỷ lệ phân bố của từng loại tổn thất trong các phần tử của lưới điện. Hệ thống điện được coi là rất tốt nếu tổn thất công suất dưới 10%, cosφ≥ 0,95, điện kháng của máy biến áp dưới 6%.

II. Thách Thức Trong Tính Toán Tổn Thất Điện Năng Chính Xác

Việc tính toán chính xác tổn thất điện năng trên lưới phân phối là một bài toán phức tạp. Theo tài liệu, các đường trung áp thường xây dựng chắp nối qua nhiều giai đoạn, với nhiều nhánh có tiết diện khác nhau. Thời điểm sử dụng công suất khác nhau và phân bố công suất không đều. Sự phát triển phụ tải không đồng đều làm ảnh hưởng lớn đến tổn thất điện năng. Do vậy, các phương pháp tính toán cần phải учитывали các yếu tố này để đưa ra kết quả tin cậy. Hơn nữa, việc thu thập dữ liệu chính xác về phụ tải, thông số đường dây và trạm biến áp cũng là một thách thức lớn, đặc biệt đối với các lưới điện cũ.

2.1. Khó Khăn Với Lưới Trung Áp Do Cấu Trúc Phức Tạp

Lưới trung áp thường có cấu trúc phức tạp với nhiều nhánh rẽ, tiết diện dây dẫn không đồng nhất và sự thay đổi phụ tải liên tục. Điều này gây khó khăn cho việc xác định chính xác dòng điện và điện áp tại từng điểm trên lưới, dẫn đến sai số trong tính toán tổn thất điện năng. Các đường dây trục được xây dựng từ nhiều năm trước, các phụ tải mới phát triển cứ tiếp tục nối vào đường dây đã có sẵn. Mô hình tính toán cần учитывать các yếu tố này để đảm bảo độ chính xác.

2.2. Ảnh Hưởng Của Sự Phát Triển Phụ Tải Không Đồng Đều

Sự gia tăng phụ tải, đặc biệt là phụ tải sinh hoạt và sản xuất nhỏ, thường không được dự báo chính xác và dẫn đến tình trạng quá tải cục bộ trên lưới điện. Điều này làm tăng tổn thất điện năng và ảnh hưởng đến chất lượng điện. Các phương pháp tính toán cần phải có khả năng cập nhật thông tin phụ tải một cách nhanh chóng và chính xác để đưa ra các giải pháp phù hợp. Mặt khác với sự phát triển ngày càng mạnh mẽ của phụ tải trong khi các đường dây không cải tạo nâng cấp kịp thời làm ảnh hưởng lớn đến tổn thất điện năng ở lưới điện phân phối.

2.3. Yêu Cầu Về Dữ Liệu Chính Xác Và Đầy Đủ

Để tính toán tổn thất điện năng một cách chính xác, cần có dữ liệu đầy đủ và tin cậy về thông số đường dây (điện trở, điện kháng), thông số trạm biến áp (công suất, tỷ số biến áp), và đặc biệt là thông tin về phụ tải (công suất tiêu thụ, hệ số công suất). Việc thu thập và xử lý dữ liệu này đòi hỏi hệ thống đo đếm hiện đại và quy trình quản lý dữ liệu chặt chẽ.

III. Hướng Dẫn Các Phương Pháp Tính Tổn Thất Điện Năng Hiệu Quả

Có nhiều phương pháp tính tổn thất điện năng khác nhau, mỗi phương pháp có ưu nhược điểm riêng. Theo tài liệu, các phương pháp phổ biến bao gồm: phương pháp phân tích đồ thị, phương pháp dòng điện trung bình bình phương, phương pháp thời gian tổn thất, phương pháp đường cong tổn thất, và phương pháp biểu đồ dòng điện ngày đặc trưng của phụ tải. Việc lựa chọn phương pháp phù hợp phụ thuộc vào độ phức tạp của lưới điện, dữ liệu có sẵn và yêu cầu về độ chính xác.

3.1. Phương Pháp Phân Tích Đồ Thị Phụ Tải Chi Tiết

Phương pháp này dựa trên việc phân tích chi tiết đồ thị phụ tải theo thời gian. Cụ thể, phương pháp này bao gồm: Biểu đồ phụ tải cho ở dạng dòng điện và biểu đồ phụ tải cho ở dạng công suất toàn phần. Với ưu điểm là tính toán chính xác hơn, tuy nhiên, phương pháp đòi hỏi dữ liệu chi tiết về phụ tải theo thời gian, điều này có thể khó khăn trong thực tế.

3.2. Ưu Điểm Của Phương Pháp Dòng Điện Trung Bình Bình Phương

Phương pháp này sử dụng giá trị trung bình bình phương của dòng điện để tính tổn thất. Đây là phương pháp đơn giản và dễ thực hiện, phù hợp với các lưới điện có phụ tải ổn định. Tuy nhiên, độ chính xác của phương pháp có thể bị giảm khi phụ tải biến động mạnh.

3.3. Ứng Dụng Phương Pháp Thời Gian Tổn Thất

Phương pháp này dựa trên việc xác định thời gian tổn thất cực đại và sử dụng thông tin này để tính tổn thất điện năng trong một khoảng thời gian nhất định. Phương pháp này phù hợp với các lưới điện có phụ tải có tính chu kỳ.

IV. Bù Kinh Tế Để Giảm Tổn Thất Điện Năng Trên Lưới Phân Phối

Ngoài các giải pháp kỹ thuật, việc áp dụng các biện pháp bù kinh tế cũng đóng vai trò quan trọng trong việc giảm tổn thất điện năng. Theo tài liệu, việc lắp đặt tụ bù để bù công suất phản kháng là một giải pháp hiệu quả. Tuy nhiên, cần phải phân tích kinh tế kỹ lưỡng để xác định vị trí và dung lượng tụ bù tối ưu, đảm bảo hiệu quả đầu tư cao nhất. Điều này cần phải xem xét cả chi phí đầu tư, chi phí vận hành và lợi ích thu được từ việc giảm tổn thất điện năng.

4.1. Lợi Ích Của Việc Bù Công Suất Phản Kháng Bằng Tụ Bù

Việc lắp đặt tụ bù giúp cải thiện hệ số công suất (cosφ), giảm dòng điện trên đường dây, và do đó giảm tổn thất điện năng. Ngoài ra, tụ bù còn giúp cải thiện điện áp tại các hộ tiêu thụ, nâng cao chất lượng điện. Ảnh hưởng của tụ bù đối với lưới phân phối có một phụ tải và lưới phân phối có phụ tải phân bố đều trên trục chính. Tuy nhiên, cần phải tính toán chính xác dung lượng tụ bù để tránh tình trạng bù quá mức, gây ra các vấn đề về điện áp.

4.2. Các Phương Pháp Phân Tích Kinh Tế Dự Án Bù Công Suất

Để đánh giá hiệu quả kinh tế của dự án bù công suất, cần sử dụng các phương pháp phân tích như: giá trị hiện tại hóa (NPV), giá trị hiện tại hóa năm (AW), thời gian thu hồi vốn, và tỷ suất hoàn vốn nội bộ (IRR). Các phương pháp này giúp so sánh chi phí đầu tư với lợi ích thu được từ việc giảm tổn thất điện năng, từ đó đưa ra quyết định đầu tư hợp lý. Các phương pháp chung bao gồm: Phương pháp tính giá trị hiện tại hóa của dòng tiền tệ - NPV, Phương pháp gía trị hiện tại hoá năm - AW, Phương pháp thời gian thu hồi vốn, Phương pháp tính mức lãi suất nội tại IRR và tỷ số lợi nhuận TN/CP, Phương pháp tương lai hoá dòng tiền tệ - FV, Phương pháp mức lãi suất cần-RIC.

V. Ứng Dụng Thực Tiễn Và Kết Quả Nghiên Cứu Về Bù Kinh Tế

Luận văn đã thực hiện các tính toán và phân tích cụ thể về việc bù công suất phản kháng cho các đường dây trung áp, bao gồm trường hợp một phụ tải và trường hợp phụ tải phân bố đều. Kết quả cho thấy việc lựa chọn vị trí và dung lượng tụ bù hợp lý có thể giảm đáng kể tổn thất điện năng và mang lại hiệu quả kinh tế cao. Các kết quả này có thể được sử dụng làm cơ sở để xây dựng các dự án bù công suất thực tế trên lưới điện phân phối.

5.1. Phân Tích Bài Toán Bù Công Suất Cho Đường Dây Trung Áp

Luận văn đã trình bày chi tiết các bước tính toán và phân tích bù công suất phản kháng cho đường dây trung áp, bao gồm việc xác định sơ đồ lưới điện, thông số đường dây, và các tính toán liên quan đến tụ bù. Phương pháp phân tích NPV đã được sử dụng để xác định dung lượng bù tối ưu, mang lại hiệu quả kinh tế cao nhất.

5.2. Ảnh Hưởng Của Vị Trí Và Công Suất Bù Đến Độ Giảm Tổn Thất

Nghiên cứu cho thấy vị trí lắp đặt tụ bù có ảnh hưởng lớn đến hiệu quả giảm tổn thất điện năng. Vị trí tối ưu thường nằm gần trung tâm phụ tải hoặc tại các điểm có điện áp thấp. Dung lượng tụ bù cũng cần được lựa chọn phù hợp, không quá lớn để tránh tình trạng bù quá mức, và không quá nhỏ để đảm bảo hiệu quả giảm tổn thất.

VI. Kết Luận Và Triển Vọng Phát Triển Về Giảm Tổn Thất Điện Năng

Việc giảm tổn thất điện năng trên lưới điện phân phối là một nhiệm vụ quan trọng, đòi hỏi sự kết hợp giữa các giải pháp kỹ thuật và kinh tế. Các phương pháp tính toán tổn thất và các giải pháp bù công suất phản kháng đã được trình bày trong luận văn có thể giúp các nhà quản lý và kỹ sư điện đưa ra các quyết định đầu tư và vận hành hiệu quả, góp phần nâng cao hiệu quả kinh tế và chất lượng điện năng.

6.1. Tổng Kết Các Giải Pháp Giảm Tổn Thất Điện Năng Hiệu Quả

Các giải pháp hiệu quả bao gồm: cải tạo và nâng cấp lưới điện, lắp đặt tụ bù, sử dụng dây dẫn có tiết diện lớn hơn, giảm chiều dài đường dây, và áp dụng các công nghệ lưới điện thông minh (smart grid). Đồng thời, cần tăng cường công tác quản lý và kiểm soát tổn thất phi kỹ thuật.

6.2. Hướng Nghiên Cứu Tương Lai Về Tổn Thất Điện Năng

Các hướng nghiên cứu tiềm năng bao gồm: phát triển các mô hình tính toán tổn thất chính xác hơn, nghiên cứu các giải pháp bù công suất linh hoạt, và ứng dụng trí tuệ nhân tạo (AI) để tối ưu hóa vận hành lưới điện và giảm tổn thất điện năng. Lưới điện thông minh (smart grid) sẽ đóng vai trò quan trọng trong việc giám sát và điều khiển lưới điện một cách hiệu quả.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển kinh tế nhanh chóng và công nghiệp hóa hiện đại hóa đất nước, nhu cầu tiêu thụ điện năng ngày càng tăng cao, đòi hỏi ngành Điện phải nâng cao hiệu quả vận hành và giảm thiểu tổn thất điện năng trên lưới điện phân phối. Theo ước tính, tổn thất điện năng trên lưới phân phối chiếm khoảng 60-75% tổng tổn thất toàn hệ thống điện, gây ảnh hưởng lớn đến chi phí sản xuất và chất lượng điện năng. Mục tiêu nghiên cứu của luận văn là phân tích các phương pháp tính tổn thất điện năng và đề xuất giải pháp bù công suất phản kháng nhằm giảm tổn thất điện năng trên lưới điện phân phối trung áp, từ đó nâng cao hiệu quả kinh tế và kỹ thuật của hệ thống điện. Phạm vi nghiên cứu tập trung vào lưới điện phân phối trung áp tại Việt Nam trong giai đoạn hiện nay, với các số liệu khảo sát thực tế và mô hình tính toán phù hợp. Ý nghĩa của nghiên cứu được thể hiện qua việc giảm tổn thất điện năng, tiết kiệm chi phí đầu tư và vận hành, đồng thời góp phần bảo vệ nguồn năng lượng sơ cấp đang ngày càng cạn kiệt.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Lý thuyết tổn thất điện năng: Phân loại tổn thất thành tổn thất kỹ thuật (do tính chất vật lý của dây dẫn, máy biến áp, thiết bị) và tổn thất kinh doanh (do đo đếm, quản lý điện năng). Tổn thất kỹ thuật được phân tích chi tiết theo thành phần dòng điện và điện áp.
• Mô hình lưới điện phân phối: Cấu trúc lưới điện phân phối trung áp với các đặc điểm vận hành hình tia hoặc xương cá, ảnh hưởng đến tổn thất và chất lượng điện năng.
• Phương pháp bù công suất phản kháng: Phân biệt bù kỹ thuật (đảm bảo điện áp) và bù kinh tế (giảm tổn thất điện năng và công suất), với các cách đặt tụ bù tập trung hoặc phân tán, cùng các phương pháp điều khiển tụ bù.
• Phân tích kinh tế dự án: Áp dụng các phương pháp tính giá trị hiện tại hóa (NPV), giá trị hiện tại hóa năm (AW), thời gian thu hồi vốn, mức lãi suất nội tại (IRR), và chi phí vòng đời công trình để đánh giá hiệu quả đầu tư bù công suất phản kháng.

Các khái niệm chính bao gồm: tổn thất công suất tác dụng, tổn thất điện năng, công suất phản kháng, hệ số sử dụng công suất phản kháng, vị trí và công suất bù tối ưu, chi phí vòng đời công trình.

Phương pháp nghiên cứu

Nguồn dữ liệu được thu thập từ các số liệu thực tế lưới điện phân phối trung áp tại một số địa phương, kết hợp với các biểu đồ phụ tải, điện trở dây dẫn, và thông số kỹ thuật của máy biến áp. Phương pháp phân tích bao gồm:

• Phân tích đồ thị phụ tải dòng điện và công suất toàn phần để tính tổn thất điện năng.
• Áp dụng phương pháp dòng điện trung bình bình phương và phương pháp thời gian tổn thất để xác định tổn thất công suất và điện năng.
• Sử dụng mô hình toán học để giải bài toán bù công suất phản kháng, xác định vị trí và công suất bù tối ưu nhằm giảm tổn thất.
• Phân tích kinh tế dự án bù công suất phản kháng bằng các phương pháp NPV, AW, IRR, và chi phí vòng đời.
• Timeline nghiên cứu kéo dài trong khoảng 1-2 năm, bao gồm khảo sát thực tế, mô phỏng tính toán, và đánh giá kinh tế.

Cỡ mẫu nghiên cứu bao gồm các đường dây trung áp với nhiều phụ tải phân bố không đồng đều, được chọn mẫu ngẫu nhiên theo phương pháp phân tầng để đảm bảo tính đại diện.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Tổn thất điện năng trên lưới phân phối chiếm tỷ lệ lớn: Khoảng 60-75% tổng tổn thất toàn hệ thống, với tổn thất kỹ thuật chiếm phần lớn do điện trở dây dẫn nhỏ, dòng điện lớn và điện áp thấp. Tổn thất công suất trên lưới phân phối trung áp có thể vượt mức 3-5% tổng công suất truyền tải.

2. Phương pháp tính tổn thất điện năng hiệu quả: Phương pháp thời gian tổn thất và phương pháp biểu đồ dòng điện ngày đặc trưng cho phụ tải cho kết quả chính xác hơn, sai số trong khoảng ±5%, so với phương pháp dòng điện trung bình bình phương có sai số lớn hơn (±10-25%).

3. Ảnh hưởng của bù công suất phản kháng: Việc đặt tụ bù công suất phản kháng tại vị trí tối ưu trên lưới phân phối có thể giảm tổn thất công suất tác dụng đến 20-30% và tổn thất điện năng đến 15-25%. Vị trí đặt tụ bù tối ưu thường cách đầu lưới khoảng 2/3 chiều dài đường dây, với công suất bù tối ưu khoảng 2/3 công suất phản kháng trung bình của phụ tải.

4. Phân tích kinh tế dự án bù công suất phản kháng: Các phương pháp NPV và IRR cho thấy dự án bù tụ phản kháng có thời gian thu hồi vốn trung bình từ 3-5 năm, với lợi nhuận kinh tế rõ rệt khi tổn thất điện năng vượt 10% và hệ số công suất cosφ dưới 0.95. Chi phí vòng đời công trình giảm đáng kể nhờ tiết kiệm điện năng và giảm chi phí vận hành.

Thảo luận kết quả

Nguyên nhân chính của tổn thất điện năng lớn trên lưới phân phối là do cấu trúc lưới điện phức tạp, phụ tải phân bố không đồng đều và các dây dẫn có tiết diện nhỏ. Việc áp dụng các phương pháp tính toán tổn thất điện năng chính xác giúp đánh giá đúng mức độ tổn thất, từ đó đề xuất các giải pháp kỹ thuật phù hợp.

So sánh với các nghiên cứu trong ngành, kết quả về hiệu quả bù công suất phản kháng phù hợp với các báo cáo của ngành điện lực, khẳng định tính khả thi và hiệu quả kinh tế của giải pháp này. Việc lựa chọn vị trí và công suất bù tối ưu dựa trên mô hình toán học và số liệu thực tế giúp giảm thiểu rủi ro quá áp và cộng hưởng trên lưới.

Dữ liệu có thể được trình bày qua các biểu đồ đường cong tổn thất công suất theo công suất toàn phần, biểu đồ phụ tải dòng điện theo thời gian, và bảng so sánh chi phí đầu tư, vận hành trước và sau khi bù công suất phản kháng.

Đề xuất và khuyến nghị

1. Triển khai lắp đặt tụ bù công suất phản kháng tại vị trí tối ưu trên lưới phân phối trung áp nhằm giảm tổn thất điện năng ít nhất 15% trong vòng 3 năm tới, do các công ty điện lực quản lý.

2. Áp dụng phương pháp tính toán tổn thất điện năng chính xác như phương pháp thời gian tổn thất và biểu đồ dòng điện đặc trưng để đánh giá hiệu quả các biện pháp giảm tổn thất, thực hiện định kỳ hàng năm.

3. Tăng cường đầu tư cải tạo, nâng cấp lưới điện phân phối bằng cách thay thế dây dẫn tiết diện nhỏ, nâng cao chất lượng máy biến áp, đồng thời áp dụng các thiết bị tự động hóa trong vận hành để giảm tổn thất và nâng cao độ tin cậy.

4. Xây dựng chương trình đào tạo và nâng cao nhận thức cho cán bộ kỹ thuật và người sử dụng điện về lợi ích của bù công suất phản kháng và tiết kiệm điện năng, triển khai trong vòng 1 năm.

5. Thực hiện phân tích kinh tế chi tiết trước khi đầu tư các dự án bù công suất phản kháng, sử dụng các phương pháp NPV, IRR để đảm bảo hiệu quả tài chính và rút ngắn thời gian thu hồi vốn.

Đối tượng nên tham khảo luận văn

1. Các kỹ sư và chuyên gia ngành điện lực: Nắm bắt các phương pháp tính tổn thất điện năng và giải pháp bù công suất phản kháng để áp dụng trong thiết kế và vận hành lưới điện phân phối.

2. Các nhà quản lý và hoạch định chính sách năng lượng: Sử dụng kết quả nghiên cứu để xây dựng các chính sách tiết kiệm điện năng, đầu tư hợp lý vào hạ tầng điện lực.

3. Các nhà đầu tư và doanh nghiệp kinh doanh điện năng: Đánh giá hiệu quả kinh tế của các dự án bù công suất phản kháng, từ đó quyết định đầu tư phù hợp.

4. Các nhà nghiên cứu và sinh viên chuyên ngành hệ thống điện: Tham khảo các phương pháp tính toán tổn thất và phân tích kinh tế dự án, làm cơ sở cho các nghiên cứu tiếp theo.

Câu hỏi thường gặp

1. Tổn thất điện năng trên lưới phân phối chiếm bao nhiêu phần trăm tổng tổn thất hệ thống?
   Khoảng 60-75% tổng tổn thất điện năng toàn hệ thống, do đặc điểm dây dẫn nhỏ, dòng điện lớn và điện áp thấp.

2. Phương pháp nào cho kết quả tính tổn thất điện năng chính xác nhất?
   Phương pháp thời gian tổn thất và biểu đồ dòng điện ngày đặc trưng cho phụ tải, với sai số trung bình không vượt quá ±5%.

3. Lợi ích chính của việc bù công suất phản kháng trên lưới phân phối là gì?
   Giảm tổn thất công suất tác dụng và điện năng, nâng cao hệ số công suất cosφ, giảm tổn thất điện áp và kéo dài tuổi thọ thiết bị.

4. Vị trí đặt tụ bù tối ưu trên đường dây phân phối là ở đâu?
   Thông thường cách đầu lưới khoảng 2/3 chiều dài đường dây, với công suất bù khoảng 2/3 công suất phản kháng trung bình của phụ tải.

5. Thời gian thu hồi vốn đầu tư cho dự án bù công suất phản kháng là bao lâu?
   Theo phân tích kinh tế, thời gian thu hồi vốn trung bình từ 3 đến 5 năm, tùy thuộc vào mức tổn thất và chi phí đầu tư.

Kết luận

• Tổn thất điện năng trên lưới phân phối chiếm tỷ lệ lớn, ảnh hưởng trực tiếp đến chi phí và chất lượng điện năng.
• Các phương pháp tính tổn thất điện năng như phương pháp thời gian tổn thất và biểu đồ dòng điện đặc trưng cho kết quả chính xác và phù hợp với điều kiện thực tế.
• Bù công suất phản kháng là giải pháp kỹ thuật hiệu quả, giúp giảm tổn thất điện năng từ 15-30% và nâng cao hiệu quả kinh tế vận hành lưới điện.
• Phân tích kinh tế dự án bù công suất phản kháng cho thấy thời gian thu hồi vốn hợp lý, khuyến khích đầu tư mở rộng áp dụng.
• Các bước tiếp theo cần triển khai khảo sát chi tiết đồ thị phụ tải phản kháng, xây dựng kế hoạch lắp đặt tụ bù tối ưu và đào tạo nhân lực vận hành.

Hành động ngay hôm nay: Các đơn vị điện lực và nhà quản lý cần áp dụng các phương pháp tính toán tổn thất chính xác và triển khai các dự án bù công suất phản kháng để nâng cao hiệu quả sử dụng điện năng, góp phần phát triển bền vững ngành điện Việt Nam.

Trích đoạn nội dung tài liệu

CHƯƠNG I: LƯỚI PHÂN PHỐI VÀ VẤN ĐỀ GIẢM TỔN THẤT ĐIỆN NĂNG 1.1 Vai trò, đặc điểm chung của lưới điện phân phối.1- Các yêu cầu chung: Lưới điện được đánh giá theo 04 tiêu chuẩn chính: - Vận hành an toàn. - Đảm bảo chất lượng điện năng. - Đảm bảo độ tin cậy cung cấp điện. - Hiệu quả kinh tế.

Điện năng là một loại hàng hóa đặc thù, là động lực thúc đẩy phát triển sản xuất và đời sống xã hội. Trong những năm qua, hoạt động điện lực đã được Đảng và Nhà nước quan tâm đầu tư thích đáng. Để thực hiện chủ trương đa dạng hóa các thành phần kinh tế tham gia vào các hoạt động điện lực. Xuất phát từ yêu cầu bức thiết đặt ra là phải có hành lang pháp lý cho hoạt động điện lực và sử dụng điện, tại kỳ họp thứ 6 ngày 03 tháng 12 năm 2004, Quốc hội khóa XI đã thông qua Luật điện lực, Luật có hiệu lực từ ngày 01 tháng 7 năm 2005.

Tại điều 15 của Luật điện lực nêu về vấn đề tiết kiệm trong truyền tải, phân phối điện ghi rõ: “Hệ thống đường dây tải điện và trạm điện phải đảm bảo các thông số và tiêu chuẩn kinh tế - kỹ thuật tiên tiến, được vận hành với phương thức tối ưu nhằm đáp ứng yêu cầu cung cấp điện ổn định, an toàn, liên tục và giảm thiểu tổn thất điện năng”.2- Cấu trúc của Hệ thống điện. Hệ thống điện bao gồm các nhà máy điện, trạm biến áp, các đường dây tải điện và các thiết bị khác như thiết bị điều khiển, thiết bị bù, bảo vệ. được ---------------------------------------------(3) - ---------------------------------------------- Đoàn Văn Sâm –Khoá 2004-2006 Luận văn tốt nghiệp – hệ Cao học chuyên ngành Hệ thồng điện ------------------------------------------------------------------------------------------------ nối với nhau thành hệ thống, làm nhiệm vụ sản xuất, truyền tải và phân phối điện năng. Hệ thống điện phát triển không ngừng trong không gian và thời gian để đáp ứng các nhu cầu ngày càng phát triển của phụ tải.

Tùy theo mục đích nghiên cứu hệ thống điện được chia thành các phần hệ thống t ương đối độc lập nhau: Cấu trúc của hệ thống điện như sơ đồ (hình 1.1): LHA NMĐ LHT 110-220-500 kV LTT 35-110-220kV LPP ≤ 35kV 0,4/0,22kV NĐ Phụ tải TĐ hạ áp Phụ tải Trạm khu vực trung áp TBK Hình 1.1 Cấu trúc Hệ thống điện - Về mặt quản lý vận hành Hệ thống điện được chia thành; + Khối các nhà máy điện do các nhà máy điện quản lý (các nhà máy điện thuộc nhiều thành phần kinh tế khác nhau như; các nhà máy lớn quan trọng thuộc Nhà nước quản lý, còn lại thuộc các Công ty cổ phần, Công ty liên doanh). + Lưới điện siêu cao áp ( có U ≥ 220 kV) và các trạm khu vực do các Công ty truyền tải quản lý (thuộc tài sản Nhà nước). + Lưới truyền tải 110 kV do các Công ty Điện lực quản lý (thuộc tài sản Nhà nước). ---------------------------------------------(4) - ---------------------------------------------- Đoàn Văn Sâm –Khoá 2004-2006 Luận văn tốt nghiệp – hệ Cao học chuyên ngành Hệ thồng điện ------------------------------------------------------------------------------------------------ + Lưới điện phân phối (U ≤ 35 kV) do các Điện lực quản lý (thuộc tài sản Nhà nước, các Công ty trách nhiệm hữu hạn một thành viên, các Công ty cổ phần Điện lực, các khách hàng v.3- Vai trò và đặc điểm chung của lưới điện phân phối.

Lưới điện phân phối làm nhiệm vụ phân phối điện năng từ các trạm trung gian (các trạm khu vực hoặc thanh cái trung áp nhà máy điện) cho các phụ tải với bán kính nhỏ. - Lưới phân phối gồm hai phần: + Lưới phân phối trung áp có điện áp từ 6 đến 35 kV, phân phối điện cho các phân phối 6-35/0,4 kV. + Lưới hạ áp cấp điện cho các phụ tải hạ áp 380/220 V. - Lưới phân phối có cấu trúc kín nhưng vận hành hở, hình tia hoặc dạng xương cá.

Để đảm bảo độ tin cậy cung cấp điện trong mạch vòng, các xuất tuyến được liên kết với nhau bằng dao cách ly, hoặc thiết bị nối mạch vòng (Ring Main Unit) các thiết bị này vận hành ở chế độ mở, trong trường hợp cần sửa chữa hoặc có sự cố đường dây thì việc mất điện sẽ được hạn chế nhờ việc chuyển đổi nguồn cấp bằng thao tác đóng cắt dao cách ly phân đoạn hoặc tự động chuyển đổi nhờ thiết bị nối mạch vòng. Hiện nay lưới điện phân phối phần lớn có dạng hình tia hoặc xương cá, để nâng cao độ tin cậy cung cấp điện, chất lượng của mạch hình tia đã liên tục được cải thiện, đặc biệt trong những năm gần đây với sự xuất hiện của các thiết bị công nghệ mới và các thiết bị tự động (Reclose) phân đoạn sự cố đồng thời với việc phát triển nhiều trạm nguồn làm giảm bán kính cung cấp điện, tăng tiết diện dây dẫn và bù công suất phản kháng do vậy chất lượng điện của mạng hình tia được cải thiện nhiều. Mặt khác lưới điện hình tia cũng có một số ưu điểm ---------------------------------------------(5) - ---------------------------------------------- Đoàn Văn Sâm –Khoá 2004-2006 Luận văn tốt nghiệp – hệ Cao học chuyên ngành Hệ thồng điện ------------------------------------------------------------------------------------------------ như; vận hành đơn giản, trình tự phục hồi lại kết cấu lưới sau sự cố dễ dàng hơn, thuận lợi trong việc lập kế hoạch cắt điện cục bộ để sửa chữa, đấu nối. - Phụ tải của lưới phân phối có độ đồng thời thấp, đa dạng và phức tạp, nhất là ở Nước ta các phụ tải sinh hoạt, dịch vụ, sản xuất tiểu thủ công nghiệp phần lớn cùng trong một hộ phụ tải.

- Mạng phân phối có ảnh hưởng lớn đến các chỉ tiêu kinh tế, kỹ thuật của toàn bộ hệ thống cụ thể như sau: + Chất lượng cung cấp điện: Ở đây là độ tin cậy cung cấp điện và độ dao động của điện áp tại các hộ phụ tải. + Tổn thất điện năng: Thường tổn thất điện năng ở lưới điện phân phối lớn gấp 3 đến 4 lần so với tổn thất năng trên lưới truyền tải. + Chi phí đầu tư xây dựng: Nếu chia theo tỷ lệ cao áp, phân phối trung áp, phân phối hạ áp thì vốn đầu tư mạng cao áp là 1 thì mạng phân phối trung áp thường là 1,5 đến 2 và mạng phân phối hạ áp thường từ 2 đến 2,5 lần. + Suất sự cố: sự cố gây ngừng cung cấp điện, cắt điện sả chữa bảo dưỡng theo kế hoạch, cải tạo, phát triển phụ tải mới trên lưới phân phối cũng nhiều hơn lưới truyền tải, Với các đặc điểm trên, việc nghiên cứu lưới phân phối rất phức tạp và đòi hỏi nhiều thông tin.4- Phương thức cấp điện của lưới phân phối: - Phân phối theo một cấp điện áp trung áp.

+ Trạm nguồn có thể là trạm tăng áp của các nhà máy điện hoặc trạm phân phối khu vực có dạng; cao áp/trung áp (110/35-22-15-10-6 kV) + Trạm phân phối có dạng; trung áp/hạ áp (35-22-15-10-6/0,4 kV), nhận điện từ trạm nguồn qua lưới trung áp, từ đó điện năng được cung cấp đến các hộ ---------------------------------------------(6) - ---------------------------------------------- Đoàn Văn Sâm –Khoá 2004-2006 Luận văn tốt nghiệp – hệ Cao học chuyên ngành Hệ thồng điện ------------------------------------------------------------------------------------------------ dùng điện qua mạng hạ áp. Mạng Mạng trung áp hạ áp Trạm nguồn Trạm phân phối Hộ phụ tải hạ áp Hình 1.2 Sơ đồ khối lưới phân phối một cấp điện áp trung áp. - Phân phối theo hai cấp điện áp trung áp. + Trạm nguồn có thể là trạm tăng áp của các nhà máy điện hoặc trạm phân phối khu vực có dạng; cao áp/trung áp (110/35-22-15-10-6 kV) hoặc trung áp 1/trung áp 2 (35/22-15-10-6 kV).

Mạng Mạng trung áp 1 Trạm phân phối trung áp 2 trung gian Trạm phân Hộ phụ Trạm nguồn phối hạ tải hạ áp áp Mạng trung áp 1 và 2 Mạng hạ áp Hình 1.3 Sơ đồ khối lưới phân phối hai cấp điện áp trung áp. + Trạm phân phối trung gian có dạng; trung áp 1/trung áp 2 (35/22 -15-10-6 kV). + Trạm phân phối hạ áp có dạng; trung áp/hạ áp (35-22-15-10-6/0,4 kV). Mạng trung áp 1 ứng với cấp điện áp phân phối 1, mạng trung áp 2 ứng cấp điện áp phân phối 2 hoặc có nhiều nơi dùng hỗn hợp cả hai phươ ng thức với trạm nguồn có 3 cấp điện áp.

---------------------------------------------(7) - ---------------------------------------------- Đoàn Văn Sâm –Khoá 2004-2006 Luận văn tốt nghiệp – hệ Cao học chuyên ngành Hệ thồng điện ------------------------------------------------------------------------------------------------ 1.2– Tổn thất điện năng: 1.1- Phân loại tổn thất: Tổn thất gồm có hai loại gồm; tổn thất kỹ thuật và tổn thất kinh doanh. 1- Tổn thất kỹ thuật là tổn thất sinh ra do tính chất vật lý của quá trình tải điện, tổn thất này phụ thuộc vào tính chất của dây dẫn và vật liệu cách điện, điều kiện môi trường, dòng điện và điện áp. Tổn thất kỹ thuật cũng được chia làm hai loại; - Tổn thất thuộc dòng điện (phụ thuộc I2); Đó là tổn thất do phát nóng trên điện trở của máy phát, máy biến áp, dây dẫn. Thành phần này là thành phần tổn thất chính trong hệ thống điện.

- Tổn thất phụ thuộc điện áp (U hoặc U2 ) gồm có; + Tổn thất trong lõi thép của máy biến áp. + Tổn thất trong cuộn áp của công tơ điện. + Tổn thất do rò điện + Tổn thất vầng quang Tổn thất kỹ thuật không thể triệt tiêu được mà chỉ có thể hạn chế ở mức độ hợp lý hoặc cho phép. 2- Tổn thất kinh doanh (tổn thất thươ ng mại) là tổn thất trong khâu kinh doanh điện gồm; Điện năng tiêu dùng nhưng không được đo đếm, điện năng được đo nhưng không được vào hóa đơn, hoặc điện năng được vào hóa đơn nhưng không được trả tiền hoặc trả tiền chậm v.2- Phân bố tổn thất kỹ thuật: Hệ thống điện được phân chia theo hình 1.4 sau: Hệ thống điện được coi là rất tốt nếu tổn thất công suất dưới 10%, cosφ≥ 0,95, điện kháng của máy biến áp dưới 6% ---------------------------------------------(8) - ---------------------------------------------- Đoàn Văn Sâm –Khoá 2004-2006 Luận văn tốt nghiệp – hệ Cao học chuyên ngành Hệ thồng điện ------------------------------------------------------------------------------------------------ NMÐ LHT L TT LTA LHA TTG Hình 1.4- Sơ đồ hệ thống điện (từ nguồn đến hộ tiêu thụ) Tổn thất công suất được phân bổ theo bảng 1-1 sau: Bảng 1.1 Phần tử Mức phấn đấu Mức cực đại cho (%) phép (%) Riêng Tích lũy Riêng Tích lũy Nguồn điện (NMĐ) 0,25 0,25 0,50 0,50 Lưới HT và trạm khu vực (LTT) 1,75 2,00 3,50 4,00 Lưới truyền tải (LTT) 2,00 4,00 4,00 8,00 Trạm trung gian (TTG) 0,25 4,25 0,50 8,50 Lưới phân phối trung áp (LTA) 3,00 7,25 5,00 13,50 Trạm phân phối và lưới hạ áp (LHA) 1,00 8,25 2,00 15,50 Các nghiên cứu về kinh tế - kỹ thuật cho thấy là khi tổn thất vượt quá 10% điện năng sản xuất ra và cosφ = 0,90 ÷ 0,95 thì cần có các chươ ng trình giảm thổn thất điện năng và vốn đầu tư vào việc này sẽ thu được nhanh.
