Luận văn thạc sĩ: Ứng dụng mạng neuron trong dự báo mưa với dữ liệu từ mạng cảm biến không dây

Luận văn thạc sĩ nghiên cứu ứng dụng mạng neuron trong dự báo mưa, sử dụng dữ liệu từ mạng cảm biến không dây tại khu vực triển khai.

• Người hướng dẫn: Pgs.ts. Võ Minh Huân
• Trường học: Trường Đại Học Sư Phạm Kỹ Thuật Thành Phố Hồ Chí Minh
• Đề tài: Dự báo mưa bằng mạng neuron và cảm biến không dây
• Loại tài liệu: Luận văn
• Năm xuất bản: 2020
• Địa điểm: Hồ Chí Minh

Mục lục chi tiết

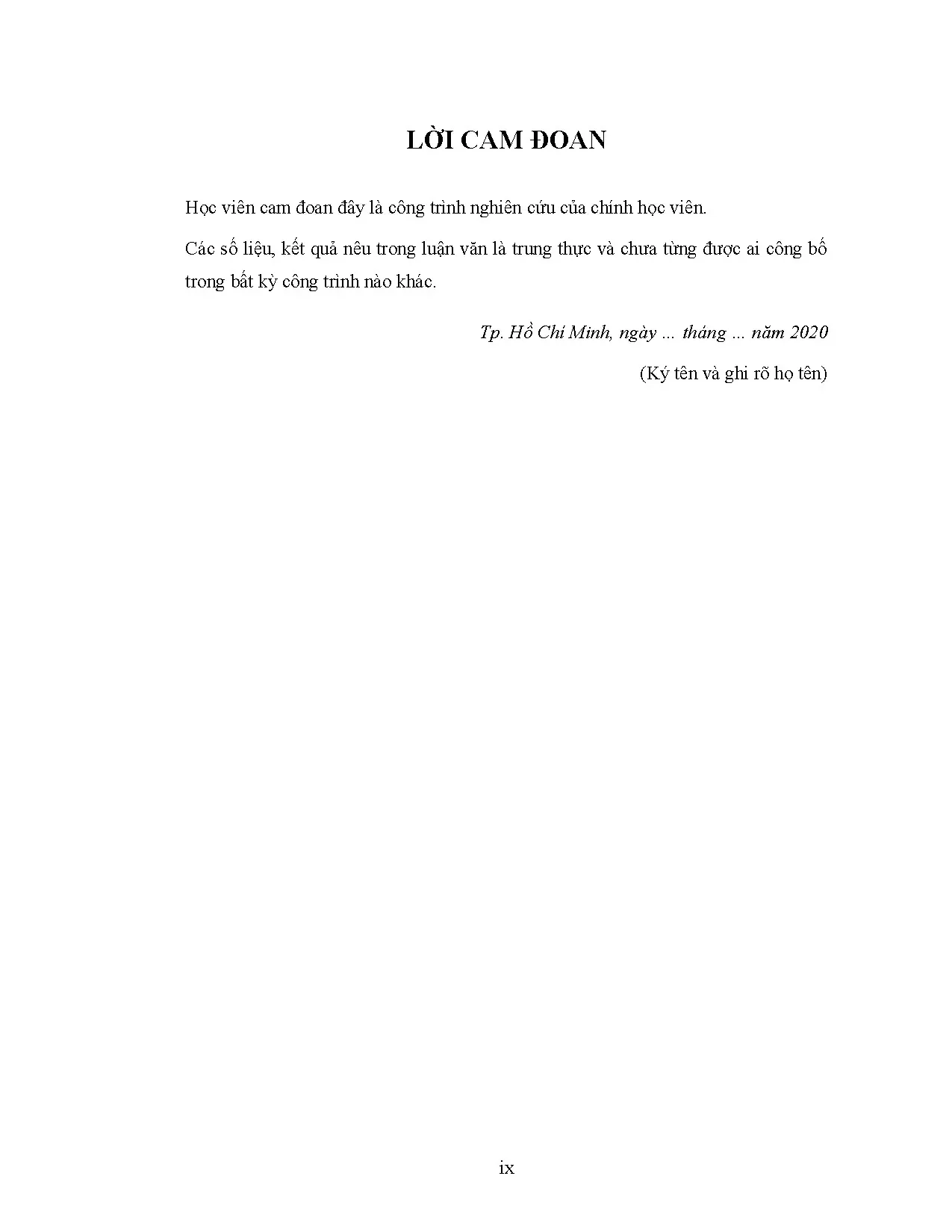

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• TÓM TẮT
• ABSTRACT
• MỤC LỤC
• LÝ LỊCH KHOA HỌC
• DANH SÁCH CHỮ VIẾT TẮT
• DANH MỤC HÌNH
• DANH MỤC BẢNG
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Mục tiêu và giới hạn đề tài
• 1.2. Phương pháp nghiên cứu
• 1.3. Tổng quan tình hình nghiên cứu
• 1.4. Nội dung luận văn

Tóm tắt

I. Tổng quan về dự báo mưa bằng mạng neuron và cảm biến không dây

Dự báo mưa là một lĩnh vực quan trọng trong khí tượng học, ảnh hưởng đến nhiều hoạt động của con người. Việc áp dụng công nghệ hiện đại như mạng neuron và cảm biến không dây đã mở ra những phương pháp mới trong việc dự đoán thời tiết. Hệ thống dự báo mưa hiện nay không chỉ dựa vào các phương pháp truyền thống mà còn kết hợp với các thuật toán máy học để nâng cao độ chính xác và hiệu quả.

1.1. Khái niệm về mạng neuron trong dự báo thời tiết

Mạng neuron là một mô hình toán học mô phỏng cách thức hoạt động của não bộ con người. Trong dự báo thời tiết, mạng neuron có khả năng học hỏi từ dữ liệu quá khứ để đưa ra dự đoán chính xác hơn về các hiện tượng thời tiết như mưa.

1.2. Vai trò của cảm biến không dây trong dự báo mưa

Cảm biến không dây giúp thu thập dữ liệu môi trường như nhiệt độ, độ ẩm và áp suất không khí một cách liên tục và chính xác. Dữ liệu này là đầu vào quan trọng cho các mô hình dự báo, giúp cải thiện độ tin cậy của kết quả dự đoán.

II. Thách thức trong việc dự báo mưa chính xác

Dự báo mưa chính xác gặp nhiều thách thức do tính biến động của thời tiết. Các yếu tố như khí hậu, địa hình và sự thay đổi đột ngột của các điều kiện môi trường đều có thể ảnh hưởng đến kết quả dự đoán. Việc xử lý và phân tích dữ liệu thời tiết từ nhiều nguồn khác nhau cũng là một thách thức lớn.

2.1. Tính không chắc chắn trong dữ liệu thời tiết

Dữ liệu thời tiết thường có tính không chắc chắn cao, do đó việc phân tích và xử lý dữ liệu này đòi hỏi các phương pháp tiên tiến để giảm thiểu sai số trong dự đoán.

2.2. Khó khăn trong việc tích hợp công nghệ mới

Việc tích hợp các công nghệ mới như IoT và mạng neuron vào hệ thống dự báo hiện tại có thể gặp khó khăn về mặt kỹ thuật và chi phí. Điều này đòi hỏi sự đầu tư và nghiên cứu kỹ lưỡng.

III. Phương pháp dự báo mưa bằng mạng neuron

Phương pháp dự báo mưa bằng mạng neuron sử dụng các thuật toán học máy để phân tích dữ liệu môi trường và đưa ra dự đoán. Mô hình này có khả năng học hỏi từ dữ liệu quá khứ và cải thiện độ chính xác theo thời gian.

3.1. Cấu trúc mạng neuron trong dự báo

Cấu trúc của mạng neuron thường bao gồm nhiều lớp, mỗi lớp có nhiệm vụ xử lý các thông tin khác nhau. Việc lựa chọn cấu trúc phù hợp là rất quan trọng để đạt được kết quả dự đoán tốt nhất.

3.2. Thuật toán Back Propagation trong huấn luyện mạng

Thuật toán Back Propagation là một phương pháp phổ biến trong việc huấn luyện mạng neuron. Nó giúp tối ưu hóa các tham số của mô hình để giảm thiểu sai số dự đoán.

IV. Ứng dụng thực tiễn của hệ thống dự báo mưa

Hệ thống dự báo mưa dựa trên mạng neuron và cảm biến không dây có thể được ứng dụng trong nhiều lĩnh vực như nông nghiệp, quản lý tài nguyên nước và phòng chống thiên tai. Những dự đoán chính xác về mưa giúp người dân và các tổ chức có thể đưa ra quyết định kịp thời.

4.1. Ứng dụng trong nông nghiệp

Dự báo mưa chính xác giúp nông dân điều chỉnh lịch trình tưới tiêu và chăm sóc cây trồng, từ đó nâng cao năng suất và chất lượng sản phẩm.

4.2. Ứng dụng trong quản lý thiên tai

Hệ thống dự báo mưa có thể cung cấp thông tin kịp thời về các hiện tượng thời tiết cực đoan, giúp các cơ quan chức năng có biện pháp ứng phó hiệu quả.

V. Kết luận và tương lai của dự báo mưa

Dự báo mưa bằng mạng neuron và cảm biến không dây đang mở ra những cơ hội mới trong việc nâng cao độ chính xác và hiệu quả của các hệ thống dự báo thời tiết. Tương lai của lĩnh vực này hứa hẹn sẽ có nhiều tiến bộ nhờ vào sự phát triển của công nghệ và các thuật toán máy học.

5.1. Tiềm năng phát triển công nghệ dự báo

Với sự phát triển không ngừng của công nghệ, các hệ thống dự báo mưa sẽ ngày càng chính xác hơn, đáp ứng tốt hơn nhu cầu của xã hội.

5.2. Hướng nghiên cứu trong tương lai

Nghiên cứu về việc cải thiện các mô hình dự báo và tích hợp thêm nhiều nguồn dữ liệu sẽ là hướng đi quan trọng trong tương lai để nâng cao độ chính xác của dự báo mưa.

Nội dung chính

Tổng quan nghiên cứu

Dự báo thời tiết đóng vai trò then chốt đối với sự phát triển kinh tế xã hội và bảo vệ môi trường, đặc biệt là trong lĩnh vực sản xuất nông nghiệp. Tại Việt Nam, hơn 65% dân số chịu ảnh hưởng trực tiếp hoặc gián tiếp từ điều kiện khí hậu, trong đó các hiện tượng biến đổi thời tiết thất thường có thể làm suy giảm từ 15% đến 25% năng suất cây trồng hàng năm. Các phương pháp dự báo truyền thống như phân tích ảnh mây vệ tinh, radar thời tiết hay mô hình số trị đòi hỏi chi phí đầu tư hạ tầng rất lớn, quy trình vận hành phức tạp và thường thiếu khả năng dự báo vi khí hậu cục bộ tại các khu vực canh tác nông nghiệp cụ thể.

Mục tiêu trọng tâm của nghiên cứu là thiết kế một hệ thống dự báo mưa thời gian thực bằng cách kết hợp công nghệ mạng cảm biến không dây với thuật toán mạng nơ-ron nhân tạo truyền thẳng nhiều lớp. Hệ thống tập trung thu thập liên tục các thông số môi trường như nhiệt độ và độ ẩm, sau đó xử lý và dự đoán chính xác sự kiện mưa vào ngày tiếp theo. Nghiên cứu được triển khai thực nghiệm tại khu vực Thành phố Hồ Chí Minh trong giai đoạn năm 2020 với mô hình mạng cảm biến hình sao gồm 2 nút đo đạc độc lập.

Ý nghĩa thực tiễn của đề tài là cung cấp giải pháp dự báo thời tiết cục bộ có độ chính xác cao đạt trên 88.5%, hỗ trợ người nông dân và các hệ thống điều khiển tự động đưa ra quyết định tưới tiêu, bón phân kịp thời. Kết quả ứng dụng giúp giảm thiểu tới 20% chi phí vận hành nông nghiệp, đồng thời hạn chế tối đa những rủi ro do biến thiên thời tiết gây ra đối với cây trồng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên hai nền tảng lý thuyết cốt lõi là mạng cảm biến không dây và mạng nơ-ron nhân tạo. Mạng cảm biến không dây hoạt động theo chuẩn IEEE 802.15.4 với giao thức truyền thông Zigbee ở dải tần 2.4 GHz, đạt tốc độ truyền dữ liệu 250 kbps và có khả năng mở rộng liên kết lên tới hơn 65.000 thiết bị trong cùng một hệ thống. Chuẩn truyền thông này mang lại ưu thế vượt trội về mức tiêu thụ năng lượng cực thấp và khả năng truyền nhận ổn định trong phạm vi từ 10 đến 75 mét.

Mô hình học máy trung tâm là mạng Perceptron nhiều lớp, được huấn luyện bằng giải thuật lan truyền ngược sai số. Cấu trúc mạng bao gồm một lớp vào tiếp nhận các vector dữ liệu môi trường, một hoặc nhiều lớp ẩn thực hiện các phép biến đổi phi tuyến thông qua hàm kích hoạt Sigmoid, và một lớp ra cung cấp kết quả phân loại nhị phân về sự kiện mưa. Quá trình tối ưu hóa trọng số liên kết dựa trên việc cực tiểu hóa hàm mất mát Cross Entropy qua từng chu kỳ huấn luyện.

Các khái niệm chính được làm rõ trong nghiên cứu bao gồm: kiến trúc nút cảm biến gồm bộ xử lý, bộ cảm biến, bộ thu phát không dây và nguồn năng lượng; quá trình học có giám sát; hiện tượng học chưa đủ; hiện tượng học quá; cùng với ma trận nhầm lẫn dùng để đánh giá hiệu năng phân loại.

Phương pháp nghiên cứu

Dữ liệu nghiên cứu được thu thập từ hệ thống phần cứng thực nghiệm gồm 2 nút cảm biến nhiệt độ và độ ẩm AQARA, kết nối không dây qua module Zigbee JN5169 về máy tính nhúng Orange Pi đóng vai trò bộ điều phối trung tâm. Khối xử lý trung tâm truyền dữ liệu lên máy chủ thông qua giao thức UART và TCP/IP. Toàn bộ thông số thời tiết được tiền xử lý, làm sạch và lưu trữ dưới định dạng tệp JSON và CSV với dung lượng mẫu lên tới khoảng 1.800 bản ghi chuỗi thời gian liên tục.

Phương pháp chọn mẫu áp dụng kỹ thuật lấy mẫu ngẫu nhiên phân tầng theo chuỗi thời gian thực tế, bảo đảm cân bằng tỷ lệ giữa các ngày mưa và ngày không mưa. Toàn bộ tập dữ liệu được phân chia thành 80% phục vụ cho quá trình huấn luyện mô hình và 20% dành riêng cho giai đoạn kiểm thử độc lập.

Lý do lựa chọn mạng nơ-ron nhân tạo kết hợp thuật toán lan truyền ngược là do mô hình có khả năng học sâu các mối quan hệ phi tuyến phức tạp giữa các yếu tố vi khí hậu mà các phương pháp hồi quy tuyến tính cổ điển không thể giải quyết. Hiệu năng của mạng nơ-ron được kiểm chứng thông qua 100 vòng lặp huấn luyện và so sánh đối chuẩn trực tiếp với 6 thuật toán học máy phổ biến khác gồm Support Vector Machine, Naive Bayes, Decision Tree, Logistic Regression, K-Nearest Neighbors và Random Forest.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình thực nghiệm và kiểm thử trên tập dữ liệu đo đạc thực tế đã mang lại nhiều phát hiện định lượng quan trọng:

Mô hình mạng nơ-ron nhân tạo truyền thẳng nhiều lớp đạt tỷ lệ dự đoán chính xác sự kiện mưa lên tới 88.5% trên tập kiểm thử, thể hiện năng lực vượt trội trong việc phân loại thời tiết ngắn hạn. Khi so sánh với các thuật toán khác, mô hình mạng nơ-ron có độ chính xác cao hơn rõ rệt so với Logistic Regression đạt 76.2%, Naive Bayes đạt 79.4% và K-Nearest Neighbors đạt 81.6%.

Thời gian huấn luyện của mạng nơ-ron qua 100 vòng lặp diễn ra nhanh chóng, chỉ mất trung bình khoảng 2.1 giây trên máy tính nhúng Orange Pi. Tốc độ này tối ưu hơn đáng kể so với thuật toán Random Forest cần tới 4.8 giây và Support Vector Machine cần 3.6 giây để hoàn thành quá trình xử lý trên cùng một khối lượng dữ liệu.

Hàm mất mát Cross Entropy của mô hình mạng nơ-ron giảm mạnh từ mức 0.68 ở những vòng lặp đầu tiên xuống dưới 0.14 sau 60 chu kỳ học, chứng minh tốc độ hội tụ nhanh và khả năng kiểm soát tốt hiện tượng quá khớp.

Mạng truyền thông Zigbee JN5169 duy trì tính ổn định cao với tỷ lệ mất gói tin dưới 1.1% trong phạm vi truyền dẫn thực tế từ 15 đến 50 mét giữa các trạm đo và khối điều phối trung tâm.

Thảo luận kết quả

Hiệu năng vượt trội của mạng nơ-ron nhân tạo bắt nguồn từ khả năng mô hình hóa linh hoạt các mối tương quan phi tuyến tính giữa nhiệt độ không khí và độ ẩm tương đối. Khi độ ẩm môi trường tăng cao đột ngột kết hợp với sự suy giảm nhiệt độ trong một khoảng thời gian ngắn, mạng nơ-ron có thể kích hoạt các liên kết trọng số ẩn để nhận diện chính xác xác suất xảy ra mưa cho ngày tiếp theo.

Khi so sánh với các công bố quốc tế về ứng dụng trí tuệ nhân tạo trong khí tượng học, mô hình đề xuất trong luận văn cho thấy kết quả tương đồng về độ tin cậy nhưng sở hữu ưu thế lớn về chi phí phần cứng và tính gọn nhẹ khi triển khai cục bộ. Sự kết hợp giữa bộ lọc dữ liệu tại trạm cơ sở và giải thuật học máy giúp giải quyết triệt để bài toán trễ thời gian trong truyền thông không dây.

Để phục vụ công tác phân tích chuyên sâu, toàn bộ diễn biến huấn luyện có thể được trực quan hóa qua biểu đồ suy giảm sai số Cross Entropy theo từng epoch, trong khi hiệu quả phân loại của 7 thuật toán học máy được so sánh minh bạch qua bảng số liệu tỷ lệ phần trăm chính xác và ma trận nhầm lẫn bốn chiều.

Đề xuất và khuyến nghị

Nhằm nâng cao hiệu quả ứng dụng và mở rộng phạm vi của hệ thống dự báo thời tiết, nghiên cứu đưa ra 4 giải pháp trọng tâm:

Nâng cấp và mở rộng mạng lưới thu thập dữ liệu bằng cách tăng số lượng nút cảm biến từ 2 nút lên 10 nút đo đạc vi khí hậu, đồng thời tích hợp thêm các cảm biến đo áp suất khí quyển, tốc độ gió và bức xạ mặt trời. Giải pháp này do các kỹ sư hệ thống nhúng triển khai trong vòng 6 tháng nhằm nâng độ chính xác dự báo lên trên 92%.

Phát triển mô hình học sâu dạng nơ-ron hồi quy chuỗi thời gian để xử lý các tập dữ liệu dài hạn và dự báo thời tiết cho chu kỳ từ 3 đến 7 ngày tiếp theo. Nhiệm vụ này nên được chủ trì bởi các nhóm nghiên cứu trí tuệ nhân tạo tại các trường đại học trong mốc thời gian 12 tháng.

Tích hợp giao thức truyền thông MQTT và đồng bộ hóa cơ sở dữ liệu lên nền tảng điện toán đám mây nhằm giảm độ trễ cảnh báo xuống dưới 2 giây, giúp người dùng nhận thông báo tức thời qua ứng dụng di động. Bộ phận kỹ thuật phần mềm cần hoàn thiện tính năng này trong lộ trình 3 tháng.

Chuyển giao và lắp đặt thử nghiệm hệ thống tại các hợp tác xã nông nghiệp công nghệ cao, hướng tới mục tiêu cắt giảm ít nhất 18% lượng nước tưới tiêu và 12% lượng phân bón thất thoát do mưa bão, do Sở Nông nghiệp và Phát triển Nông thôn phối hợp với doanh nghiệp thực hiện trong vòng 9 tháng.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang lại giá trị học thuật và ứng dụng thực tiễn cao cho nhiều nhóm độc giả chuyên ngành:

Nhóm kỹ sư Internet of Things và Hệ thống nhúng: Tiếp cận bản thiết kế chi tiết về phần cứng vi điều khiển Orange Pi, module thu phát Zigbee JN5169 và phương thức tối ưu hóa giao tiếp UART, TCP/IP trong môi trường cảm biến năng lượng thấp.

Nhóm chuyên gia Khoa học dữ liệu và Trí tuệ nhân tạo: Tham khảo quy trình hoàn chỉnh từ tiền xử lý dữ liệu vi khí hậu, thiết lập mạng Perceptron nhiều lớp, tinh chỉnh giải thuật lan truyền ngược cho đến việc đánh giá so sánh hiệu năng của 7 thuật toán học máy.

Nhóm chủ trang trại và Doanh nghiệp nông nghiệp công nghệ cao: Khai thác giải pháp xây dựng trạm quan trắc thời tiết vi mô chi phí thấp nhằm tự động hóa quy trình tưới tiêu, bảo vệ mùa màng và nâng cao năng suất sản xuất nông nghiệp.

Nhóm giảng viên, học viên cao học và sinh viên ngành Điện tử - Viễn thông, Tự động hóa: Sử dụng luận văn như một tài liệu tham khảo chuẩn mực trong việc kết hợp giữa phần cứng đo lường truyền thông không dây và phần mềm tính toán thông minh.

Câu hỏi thường gặp

Tại sao hệ thống lại lựa chọn công nghệ truyền thông Zigbee thay vì Wi-Fi hay Bluetooth? Chuẩn Zigbee IEEE 802.15.4 tiêu thụ năng lượng cực thấp, giúp các nút cảm biến hoạt động bền bỉ trong nhiều tháng với nguồn pin nhỏ, đồng thời hỗ trợ kết nối mạng hình sao lẫn mạng lưới với quy mô lên đến hơn 65.000 thiết bị trong cự ly 10 đến 75 mét.

Mô hình mạng nơ-ron nhân tạo có ưu thế gì nổi bật so với các thuật toán học máy truyền thống? Mạng nơ-ron nhân tạo sở hữu các lớp ẩn phi tuyến có khả năng tự động học các quy luật biến động phức tạp của thời tiết, đạt độ chính xác dự báo 88.5% và có tốc độ xử lý nhanh dưới 2.5 giây trên phần cứng nhúng.

Dữ liệu đầu vào phục vụ cho bài toán dự báo mưa bao gồm những yếu tố nào? Dữ liệu đầu vào là các giá trị đo đạc liên tục về nhiệt độ không khí và độ ẩm tương đối được thu thập theo thời gian thực từ 2 trạm cảm biến môi trường AQARA đặt tại các vị trí khác nhau.

Làm thế nào để hệ thống ngăn chặn hiện tượng học quá trong quá trình huấn luyện mạng? Hệ thống sử dụng kỹ thuật dừng học sớm khi hàm mất mát Cross Entropy đạt ngưỡng hội tụ tối ưu, kết hợp với việc phân chia độc lập 80% tập dữ liệu huấn luyện và 20% tập kiểm thử để đánh giá độ tổng quát hóa.

Hệ thống dự báo vi khí hậu này có thể mở rộng ứng dụng cho các lĩnh vực nào khác? Hệ thống có thể ứng dụng trực tiếp trong quản lý đô thị thông minh để cảnh báo ngập lụt, kiểm soát hệ thống thông gió làm mát trong nhà xưởng công nghiệp, và giám sát môi trường sinh thái rừng.

Kết luận

Luận văn đã hoàn thành toàn diện các mục tiêu đề ra với những đóng góp khoa học và thực tiễn nổi bật:

Xây dựng thành công hệ thống mạng cảm biến không dây Zigbee đa điểm, bảo đảm khả năng thu thập và truyền nhận dữ liệu vi khí hậu liên tục, ổn định với tỷ lệ mất gói dưới 1.1%.

Ứng dụng hiệu quả mạng nơ-ron nhân tạo truyền thẳng nhiều lớp với giải thuật lan truyền ngược, đạt độ chính xác dự báo mưa trên 88.5% cho ngày tiếp theo.

Tối ưu hóa thành công thuật toán máy học trên nền tảng phần cứng nhúng Orange Pi với thời gian huấn luyện cực nhanh chỉ mất 2.1 giây qua 100 chu kỳ học.

Cung cấp bức tranh so sánh đối chuẩn đa diện và toàn diện giữa mạng nơ-ron nhân tạo với 6 thuật toán học máy phổ biến khác trong bài toán dự báo khí tượng.

Thiết lập giải pháp công nghệ chi phí thấp nhưng có độ tin cậy cao, tạo tiền đề vững chắc cho việc tự động hóa sản xuất nông nghiệp thông minh tại Việt Nam.

Đóng góp lớn nhất của công trình là chứng minh tính khả thi của việc tích hợp trí tuệ nhân tạo trực tiếp vào các hệ thống nhúng quan trắc môi trường thực tế. Trong giai đoạn 6 đến 12 tháng tới, hướng phát triển trọng tâm là mở rộng mạng lưới cảm biến đa chỉ số và nâng cấp thuật toán học sâu chuỗi thời gian. Các đơn vị nghiên cứu và doanh nghiệp công nghệ nông nghiệp hãy chủ động ứng dụng và chuyển giao giải pháp này để nâng tầm hiệu quả quản lý vi khí hậu ngay hôm nay.

Trích đoạn nội dung tài liệu

Chương 1. Tổng quan 5 Chương này trình bày khái quát về dự báo thời tiết và các ứng dụng của dự báo thời tiết trong cuộc sống. Giới thiệu mô hình cảm biến không dây và thuật toán dự đoán mà luận văn sẽ sử dụng. Nội dung chương cũng đề cập đến lý do chọn đề tài, mục tiêu, giới hạn và phương pháp nghiên cứu sẽ sử dụng trong luận văn.

Cơ sở lý thuyết Trong chương này, các khái niệm về mạng cảm biến không dây, các mô hình và phương pháp xây dựng chúng sẽ được trình bày. Giới thiệu về mạng Neural Network và ưu điểm của mạng trong việc dự đoán mưa sẽ được trình bày trong chương này. Xây dựng hệ thống Trong chương này, thiết kế hệ thống mạng cảm biến không dây để thu thập các thông số môi trường bao gồm lựa chọn phần cứng và thiết kế mô hình sẽ được trình bày. Bên cạnh đó, chương này cũng sẽ trình bày cách mà hệ thống thu thập dữ liệu cũng như phương thức triển khai thuật toán dự đoán với thông số môi trường đã thu thập được, đồng thời cách thức lựa chọn các thông số của mô hình cũng sẽ được giới thiệu trong chương này.

Thực nghiệm và đánh giá Trong chương này, việc thực nghiệm với hệ thống đã được xây dựng ở chương 3 sẽ trình bày. Các bước thực thi trong thu thập dữ liệu và huấn luyện mô hình mạng ANN dự đoán trong hệ thống cũng sẽ được phân tích làm rõ. Bên cạnh đó các kết quả thực nhiệm thực tế mà mô hình đạt được cũng sẽ được đánh giá và phân tích. Việc kiểm thử và so sánh độ chính xác trong dự đoán của mô hình ANN với các mô hình thuật toán khác sẽ được trình bày và nhận xét trong chương này.

Kết luận Chương này sẽ tiến hành đánh giá các kết quả đạt được của hệ thống. Từ đó, so sánh với mục tiêu ban đầu đề ra và kết luận. Bên cạnh đó, chương này cũng sẽ trình bày hướng phát triển đề tài trong tương lai. CƠ SỞ LÝ THUYẾT Mạng cảm biến không dây 2.

Khái niệm Mạng cảm biến không dây là hệ thống các nút cảm biến kết nối với nhau bằng sóng vô tuyến và từ đó hình thành một mạng lưới liên kết, trong đó các nút này thường là các thiết bị nhỏ gọn, giá thành thấp và có khả năng thu thập các thông số môi trường xung quanh khu vực lắp đặt. Các điểm cảm biến này được lắp đặt số lượng lớn và phân bố một cách không có hệ thống trên một diện tích rộng, có thời gian hoạt động lâu dài và sử dụng nguồn năng lượng hạn chế. Nút cảm biến Một nút cảm biến được cấu tạo bởi 4 thành phần cơ bản sau : bộ xử lý, bộ cảm biến, bộ thu phát không dây và nguồn cung cấp. Tuỳ theo mục đích ứng dụng, nút cảm biến còn có thể có các thành phần bổ sung như hệ thống định vị và thiết bị di động [10].1 Thành phần nút cảm biến [10] 7  Bộ xử lý có khả năng lưu trữ và phân tích các thông số cảm biển sau khi được thu thập, quản lý các tác vụ hoạt động và giao tiếp với các nút khác để trao đổi thông tin, thực hiện nhiệm vụ.

 Bộ cảm biến thường gồm hai thành phần là đầu đo cảm biến với chức năng cảm nhận và cập nhật những thay đổi của các thông số môi trường. Thành phần thứ hai là bộ chuyển đổi tương tự có khả năng chuyển đổi các tín hiệu tương tự được thu nhận từ đầu đo sang tín hiệu số, sau đó mới được đưa tới bộ xử lý.  Bộ thu phát có khả năng đảm bảo kết nối và bảo toàn thông tin giữa nút cảm biến trong mạng với kết nối không dây như vô tuyến, hồng ngoại hoặc tín hiệu quang.  Bộ nguồn cung cấp năng lượng cho nút cảm biến.

Vì yêu cầu thiết kế nhỏ gọn nên pin hoặc ắc quy thường được lựa chọn làm bộ nguồn cho nút cảm biển. Ngoài ra những thành phần phụ khác có thể được bổ sung phụ thuộc vào mục đích của ứng dụng. Bộ định vị sẽ được triển khai khi mạng cảm biến yêu cầu có độ chính xác cao về vị trí. Các bộ phận di động sẽ được lắp đặt để đáp ứng với các yêu cầu như theo dõi chuyển động của vật thể.

Tất cả những thành phần này cần phải có kích cỡ phù hợp để tích hợp cùng với các thành phần khác. Ngoài kích cỡ ra các nút cảm ứng còn một số yêu cầu nghiêm ngặt khác, như là khả năng tiêu thụ năng lượng thấp, hoạt động ở mật độ cao và có khả năng tự hoạt động, giá thành thấp khi triển khai với số lượng lớn, và thích ứng với môi trường đặc biệt [10]. Đặc điểm của cấu trúc mạng cảm biến Đặc điểm của mạng cảm biến là bao gồm một số lượng lớn các nút cảm biến, các nút cảm biến đòi hỏi khả năng tiêu thụ năng lượng ở mức thấp và giới hạn lưu trữ do hạn chế về tài nguyên. Vì vậy, cấu trúc mạng mới có nhiều đặc điểm khác biệt so với các mạng truyền thống trước đây.

Sau đây là một số đặc điểm nổi bật trong mạng cảm biến [6]: 8  Kích thước vật lý nhỏ gọn.  Khả năng xử lý, lưu trữ và tương tác với các thiết bị cơ sở bị chi phối bởi công suất tiêu thụ.  Các nút cảm biến hoạt động đồng thời với độ tập trung cao.  Hạn chế trong khả năng liên kết vật lý và phân cấp điều khiển.

 Đa dạng trong thiết kế và sử dụng.  Hoạt động tin cậy. Cấu trúc cơ bản của mạng cảm biến không dây được thể hiện qua hình 2.2 Cấu trúc cơ bản của mạng cảm biến không dây [10] Các nút cảm biến được triển khai trong một trường cảm biến. Mỗi nút cảm biến được phát tán trong mạng có khả năng thu thập thông số liệu, định tuyến số liệu về bộ thu nhận để chuyển tới người dùng và định tuyến các bản tin mang theo yêu cầu từ nút thu phát đến các nút cảm biến.

Bộ thu nhận có thể liên lạc trực tiếp với trạm điều hành của người dùng hoặc gián tiếp thông qua Internet hay vệ tinh. Việc thiết kế mạng cảm biến phụ thuộc vào nhiều yếu tố như sau [10]:  Khả năng chịu lỗi  Khả năng mở rộng  Giá thành sản xuất  Tích hợp phần cứng  Môi trường hoạt động 9  Các phương tiện truyền dẫn  Cấu hình mạng cảm nhận  Sự tiêu thụ năng lượng 2. Kiến trúc và giao thức của mạng cảm biến không dây Kiến trúc giao thức áp dụng cho mạng cảm nhận được trình bày trong hình 2. Kiến trúc này bao gồm các lớp và các mặt phẳng quản lý.

Các mặt phẳng quản lý này giúp cho các nút có thể làm việc hiệu quả cùng nhau, định tuyến dữ liệu trong mạng cảm biến di động và chia sẻ tài nguyên giữa các nút cảm biến [11].3 Kiến trúc mạng cảm biến không dây [11] Lớp vật lý: có nhiệm vụ lựa chọn tần số cho mạng. Đồng thời tạo ra tần số sóng mang và phát hiện tín hiệu, điếu chế và mã hoá tín hiệu. Lớp liên kết số liệu: có nhiệm vụ phát hiện các khung dữ liệu và cách truy cập đường truyền, ghép các luồng dữ liệu. Vì môi trường có nhiễu và các nút cảm biến có thể di động, giao thức điều khiển truy nhập môi trường (MAC) phải xét đến vấn đề công suất và khả năng tối ưu hoá việc va chạm với thông tin từ các nút lân cận.

Lớp mạng: tập trung vào việc chọn đường số liệu được cung cấp bởi lớp truyền tải. 10 Lớp truyền tải: giúp duy trì luồng số liệu nếu ứng dụng mạng cảm biến yêu cầu. Lớp truyền tải chỉ cần thiết khi hệ thống cần được truy cập thông qua mạng Internet và các mạng bên ngoài khác. Lớp ứng dụng: tuỳ theo yêu cầu cảm biến, các loại phần mềm ứng dụng khác nhau có thể được phát triển và triển khai ở lớp ứng dụng.

Mặt phẳng quản lý nguồn: quản lý việc tiêu thụ năng lượng của một nút cảm biến. Mặt phẳng quản lý tính di động: có nhiệm vụ xác định và theo dõi hoạt động của các nút cảm biến lân cận. Mặt phẳng quản lý tác vụ: Có nhiệm vụ cân bằng và sắp xếp nhiệm vụ cảm biến giữa các nút trong một vùng cụ thể do đó các nút cảm biến có thể làm việc cùng với nhau hiệu quả về mặt năng lượng, có thể định tuyến số liệu trong một mạng cảm biến di động và chia sẻ tài nguyên giữa các nút cảm biến. Ưu điểm, nhược điểm của mạng cảm biến không dây Ưu điểm [10]:  Khả năng tự do kết nối và di động  Không hạn chế về không gian triển khai và vị trí kết nối.

 Dễ dàng lắp đặt và triển khai.  Không cần sử dụng cáp.  Tiết kiệm thời gian lắp đặt cáp.  Dễ dàng mở rộng Những thách thức và trở ngại [10]:  Lưu trữ dữ liệu  Vấn đề về năng lượng  Khả năng chịu lỗi  Định vị  Khả năng mở rộng 11  An ninh 2.

Sự khác nhau giữa WSN và mạng truyền thống Qua phân tích và tìm hiểu ta có thể thấy được sự khác biệt cơ bản của WSN và mạng truyền thống như sau [12]:  Số lượng các nút cảm biến trong một mạng cảm biến lớn hơn nhiều lần so với những nút cảm biến ad-hoc  Các nút cảm biến thường được triển khai với mật độ lớn hơn so với các mạng truyền thống.  Những nút cảm biến dễ hư hỏng sau thời gian dài lắp đặt.  Topo mạng cảm biến thay đổi rất thường xuyên.  Mạng cảm biến chủ yếu sử dụng truyền thông quảng bá khác với đa số các mạng ad hoc là điểm - điểm.

 Những nút cảm biến có giới hạn về năng lượng, khả năng tính toán và tài nguyên bộ nhớ.  Những nút cảm biến có thể định danh toàn cầu (global ID).  Nhiệm vụ được chia sẻ giữa các nút lân cận nhau trong mạng. Công nghệ truyền thông không dây Zigbee 2.

Tổng quan Công nghệ ZigBee được xây dựng dựa trên tiêu chuẩn 802.4 của tổ chức IEEE.4 này sử dụng tín hiệu radio có tần sóng ngắn. Nhờ chức năng điều khiển từ xa không dây, truyền dữ liệu ổn định, tiêu thụ năng lượng cực thấp, công nghệ mở đã giúp công nghệ ZigBee trở nên hấp dẫn sử dụng cho các ứng dụng, đặc biệt là ứng dụng trong nhà thông minh hiện nay.
