Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đóng vai trò then chốt trong phát triển kinh tế - xã hội, đảm bảo an ninh pháp lý và tối ưu hóa nguồn lực tài nguyên quốc gia. Theo thống kê của Bộ Tài nguyên và Môi trường (BTNMT), việc thiếu hụt dữ liệu không gian chuẩn hóa và bản đồ địa chính số chính quy là nguyên nhân dẫn đến hơn 70% các vụ khiếu nại, tranh chấp ranh giới đất đai tại các khu vực nông thôn và bán đô thị hóa.

Tại xã Phúc Xuân, thành phố Thái Nguyên, tỉnh Thái Nguyên—một địa bàn trung du miền núi có diện tích tự nhiên $1.835,88\text{ ha}$ với địa hình phức tạp gồm đồi núi xen kẽ thung lũng, độ dốc trung bình lên tới $26^\circ$—hệ thống tài liệu đo đạc cũ phân tán, biến động sử dụng đất diễn ra nhanh chóng nhưng chưa được cập nhật đồng bộ. Thực trạng này tạo ra rào cản lớn trong việc đăng ký đất đai, cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ), lập quy hoạch sử dụng đất và thu hồi, bồi thường giải phóng mặt bằng.

                    QUY TRÌNH TỔNG THỂ DỰ ÁN
+-------------------------------------------------------------+
| 1. Khảo sát & Thiết kế Lưới khống chế (KV1, KV2)           |
+-------------------------------------------------------------+
                              |
                              v
+-------------------------------------------------------------+
| 2. Ngoại nghiệp: Đo vẽ chi tiết (Topcon GTS-230N / Cực)     |
+-------------------------------------------------------------+
                              |
                              v
+-------------------------------------------------------------+
| 3. Nội nghiệp: Trút số liệu, Bình sai & Xử lý trị đo FAMIS  |
+-------------------------------------------------------------+
                              |
                              v
+-------------------------------------------------------------+
| 4. Xây dựng Topology, Đóng vùng & Gán nhãn (MicroStation)   |
+-------------------------------------------------------------+
                              |
                              v
+-------------------------------------------------------------+
| 5. Biên tập Mảnh Bản đồ 1:1000 & Xuất Hồ sơ Địa chính       |
+-------------------------------------------------------------+

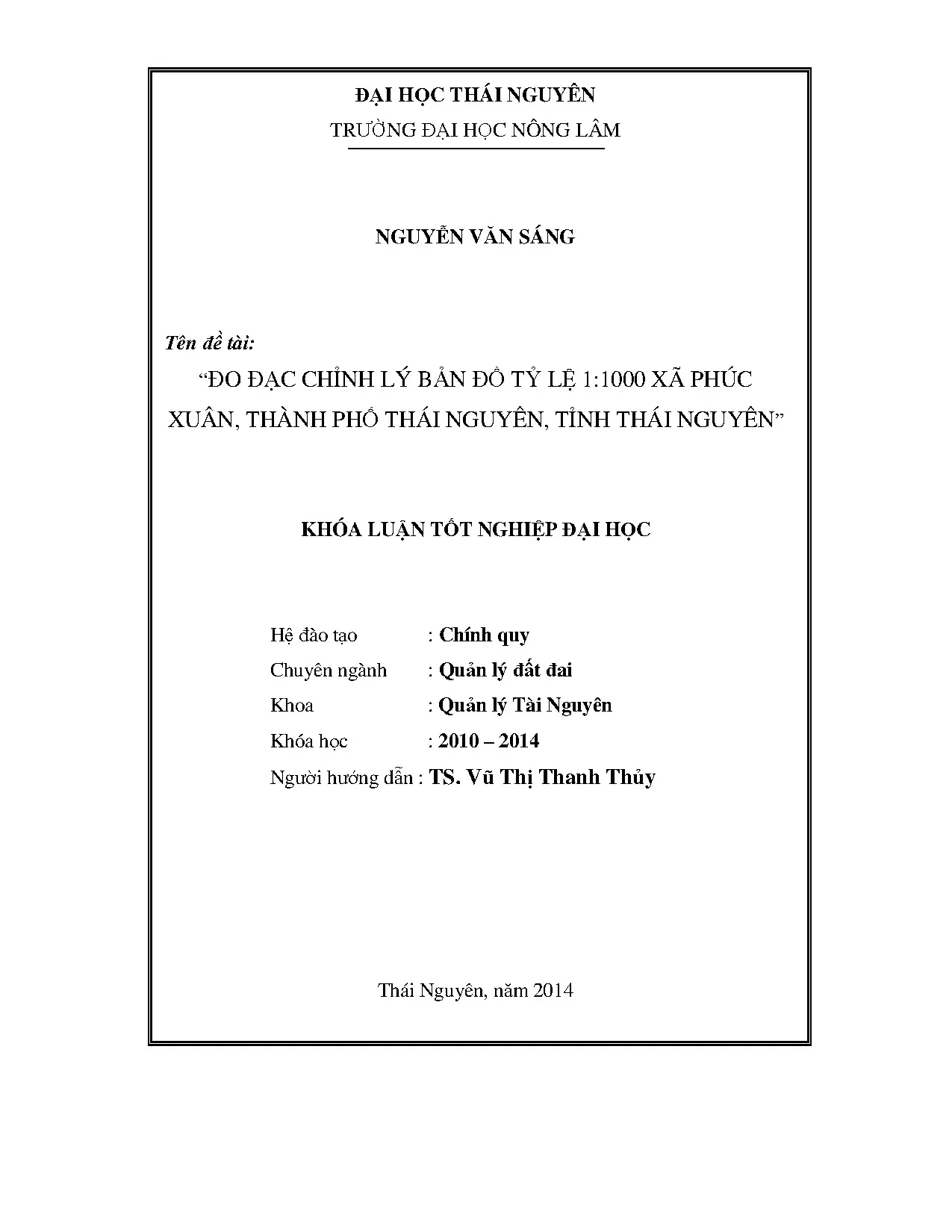

Đề tài “Đo đạc chỉnh lý bản đồ địa chính tỷ lệ 1:1000 xã Phúc Xuân, thành phố Thái Nguyên, tỉnh Thái Nguyên” được triển khai nhằm giải quyết triệt để các tồn đọng về sai lệch ranh giới và hồ sơ quản lý thông qua quy trình công nghệ kết hợp giữa máy toàn đạc điện tử và phần mềm chuyên dụng.

Mục tiêu dự án

  1. Thiết lập lưới khống chế đo vẽ: Xây dựng và bình sai hệ thống đường chuyền kinh vĩ cấp 1 (KV1) và cấp 2 (KV2) dựa trên lưới tọa độ địa chính quốc gia, đảm bảo sai số vị trí điểm và sai số khép góc nằm trong giới hạn cho phép.
  2. Thu thập dữ liệu không gian thực địa: Đo vẽ chi tiết $100%$ các điểm ranh giới thửa đất, ranh giới giao thông, thủy văn và công trình xây dựng bằng phương pháp tọa độ cực trên nền máy toàn đạc điện tử.
  3. Số hóa và chuẩn hóa cơ sở dữ liệu (CSDL): Ứng dụng hệ thống phần mềm MicroStation và FAMIS để xử lý số liệu ngoại nghiệp, xây dựng cấu trúc quan hệ không gian (Topology), tạo vùng tự động và gán thông tin thuộc tính thửa đất.
  4. Biên tập và xuất bản bản đồ chuẩn: Hoàn thiện 01 tờ bản đồ địa chính tỷ lệ 1:1000 (kích thước hữu ích $500\text{ m} \times 500\text{ m}$, diện tích thực tế $25\text{ ha}$) tuân thủ nghiêm ngặt Thông tư 55/2013/TT-BTNMT và Quyết định 08/2008/QĐ-BTNMT.

Phương pháp tiếp cận và phạm vi

  • Giải pháp kỹ thuật: Ứng dụng công nghệ trắc địa số khép kín (Digital Surveying Workflow) từ khâu đo đạc ngoại nghiệp bằng máy toàn đạc điện tử Topcon GTS-230N, xử lý dữ liệu trút máy tự động sang định dạng ASCII/TXT, bình sai tọa độ và biên tập bản đồ vector trên nền tảng CAD/GIS (MicroStation SE và FAMIS 2006).
  • Phạm vi triển khai: Tập trung đo đạc chỉnh lý khu vực đất thổ cư và đất sản xuất nông nghiệp biến động mạnh tại xã Phúc Xuân, diện tích $25\text{ ha}$ trên mảnh bản đồ tỷ lệ 1:1000.
  • Giới hạn kỹ thuật: Hệ quy chiếu quốc gia VN-2000, elipxoid WGS-84, phép chiếu hình trụ ngang đồng góc UTM (múi chiếu $3^\circ$, kinh tuyến trục $106^\circ30'$ tỉnh Thái Nguyên).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí Phương pháp truyền thống (Bàn đạc, Thước thép) Phương pháp ảnh hàng không kết hợp đo bổ sung Phương pháp toàn đạc điện tử + FAMIS (Giải pháp áp dụng)
Độ chính xác mặt bằng Thấp ($> 0,3\text{ mm}$ trên bản đồ), dễ biến dạng vật lý Trung bình ($0,15 - 0,2\text{ mm}$), sai số do che khuất địa vật Rất cao ($< 0,1\text{ mm}$), kiểm soát trực tiếp tại từng điểm ranh
Tốc độ xử lý dữ liệu Rất chậm, phụ thuộc vào vẽ tay thủ công Nhanh ở diện tích rộng, chậm ở khâu điều vẽ thực địa Tự động hóa cao, trút dữ liệu trực tiếp vào phần mềm máy tính
Tính toàn vẹn Topology Không có cấu trúc dữ liệu không gian Cần số hóa lại từ ảnh quét, dễ trùng lặp nét Tự động kiểm tra hở vùng (undershoot), bắt nhầm (overshoot) qua MRFClean
Khả năng liên kết CSDL Không thể liên kết, quản lý sổ bộ giấy Phải nhập thủ công thuộc tính vào GIS sau Tích hợp hai chiều trực tiếp giữa đồ họa DGN và CSDL hồ sơ địa chính

Yêu cầu người dùng theo mô hình MoSCoW

  • Must have (Bắt buộc phải có):
    • Bản đồ địa chính số định dạng DGN (MicroStation V7/SE) chuẩn khung lưới toạ độ VN-2000.
    • Sai số trung phương vị trí điểm chi tiết so với điểm khống chế không vượt quá $\pm 0,1\text{ mm}$ trên tỷ lệ bản đồ ($10\text{ cm}$ ngoài thực địa).
    • Tự động tạo vùng (Polygon), đóng kín $100%$ các thửa đất không còn lỗi đồ họa.
  • Should have (Nên có):
    • Tự động đánh số thứ tự thửa đất từ Tây Bắc sang Đông Nam.
    • Tự động tính diện tích hình học và xuất nhãn thửa gồm: Số thửa, Diện tích, Loại đất (theo phân loại Thông tư 55/2013/TT-BTNMT).
  • Could have (Có thể có):
    • Tự động xuất hồ sơ kỹ thuật từng thửa đất phục vụ cấp GCNQSDĐ.
    • Đồng bộ bảng dữ liệu thuộc tính sang hệ quản trị cơ sở dữ liệu FoxPro/Access.
  • Won't have (Chưa thực hiện đợt này):
    • Tích hợp mô hình 3D địa hình (Digital Elevation Model - DEM) phục vụ quy hoạch độ cao công trình.

Thiết kế hệ thống và công nghệ

Hệ thống xử lý kỹ thuật được thiết kế theo kiến trúc module tích hợp đa tầng, đảm bảo tính liên tục của luồng dữ liệu không gian:

+------------------------------------------------------------------------+
| 1. THIẾT BỊ NGOẠI NGHIỆP: Topcon GTS-230N (EDM + Kinh vĩ điện tử + CPU) |
+------------------------------------------------------------------------+
                                    |
                [Dữ liệu góc ngang β, góc đứng v, cạnh D]
                                    |
                                    v
+------------------------------------------------------------------------+
| 2. TẬP TIN DỮ LIỆU THÔ: Sổ đo điện tử GTS-230 / Card nhớ / TXT / RAW  |
+------------------------------------------------------------------------+
                                    |
                             [Import dữ liệu]
                                    |
                                    v
+------------------------------------------------------------------------+
| 3. XỬ LÝ TRỊ ĐO & BÌNH SAI (FAMIS Module Số liệu mặt đất)              |
|    - Tính số gia toạ độ: ΔX = S.cos(α), ΔY = S.sin(α)                  |
|    - Bình sai lưới KV1, KV2 (Phân phối sai số khép fx, fy)             |
+------------------------------------------------------------------------+
                                    |
                          [Tọa độ điểm X, Y, H]
                                    |
                                    v
+------------------------------------------------------------------------+
| 4. NỀN TẢNG ĐỒ HỌA CAD/GIS (MicroStation Core Engine)                  |
|    - Xử lý lớp (Level 1-63 theo quy chuẩn BTNMT)                       |
|    - Lọc và sửa lỗi vector: MRFClean, MRFFlag                          |
+------------------------------------------------------------------------+
                                    |
                          [Topology hoàn chỉnh]
                                    |
                                    v
+------------------------------------------------------------------------+
| 5. QUẢN TRỊ CƠ SỞ DỮ LIỆU ĐỊA CHÍNH (FAMIS Cadastral Engine)           |
|    - Tạo tâm thửa (Centroid) | Gán nhãn thửa | Đánh số thửa tự động    |
|    - Xuất CSDL Thuộc tính (DBF/MDB) & Biên tập bản đồ hoàn chỉnh       |
+------------------------------------------------------------------------+

Ngăn xếp công nghệ (Technology Stack)

  • Phần cứng đo đạc: Máy toàn đạc điện tử Topcon GTS-230N (Độ chính xác đo góc $2''$, đo khoảng cách $\pm(2\text{ mm} + 2\text{ ppm} \cdot D)$, bộ nhớ trong lưu $24.000$ điểm đo).
  • Môi trường đồ họa nền: Bentley MicroStation SE / V8 (Chạy trên hệ điều hành Windows XP / Windows 7 x86).
  • Phần mềm chuyên ngành: FAMIS (Field Work and Cadastral Mapping Integrated Software - Phiên bản 2006 của Cục Đo đạc và Bản đồ Việt Nam).
  • Modul xử lý không gian đi kèm: I/RAS B, I/RAS C (xử lý raster), I/GeoVec (vector hóa), MRFClean và MRFFlag (xử lý Topo vector).
  • Cơ sở dữ liệu thuộc tính: Microsoft Visual FoxPro / DBF Table Engine và Microsoft Access MDB.

Thiết kế CSDL thuộc tính thửa đất (Data Schema)

Tên trường Kiểu dữ liệu Độ dài Khóa Diễn giải
Ma_Xa C (Character) 5 Mã hành chính xã Phúc Xuân
So_To N (Numeric) 3 PK Số hiệu tờ bản đồ địa chính
So_Thua N (Numeric) 4 PK Số thứ tự thửa đất trong tờ bản đồ
Dien_Tich N (Numeric) 10,2 Diện tích tính toán hình học ($m^2$)
Loai_Dat C (Character) 5 Mã ký hiệu mục đích sử dụng (ONT, CLN, LUC...)
Ten_Chu C (Character) 100 Họ và tên chủ sử dụng đất
Dia_Chi C (Character) 150 Địa chỉ/Vị trí xóm thực tế
Trang_Thai N (Numeric) 1 Trạng thái pháp lý (1: Đã cấp GCN, 0: Chưa cấp)

Quy trình triển khai (Methodology)

Dự án áp dụng phương pháp triển khai theo quy trình thác nước có kiểm soát chất lượng nghiêm ngặt (Quality Gate Check) theo từng mốc (Milestone):

+--------------------------------------------------------------------+
| 1. Khảo sát sơ bộ & Thiết kế kỹ thuật - Dự toán (Tuần 1-2)         |
+--------------------------------------------------------------------+
                                  |
                                  v
+--------------------------------------------------------------------+
| 2. Chôn mốc & Đo ngắm lưới khống chế toạ độ KV1, KV2 (Tuần 3-5)    |
+--------------------------------------------------------------------+
                                  |
                                  v
+--------------------------------------------------------------------+
| 3. Đo vẽ chi tiết ranh giới thửa đất ngoại nghiệp (Tuần 6-9)       |
+--------------------------------------------------------------------+
                                  |
                                  v
+--------------------------------------------------------------------+
| 4. Bình sai số liệu, Xử lý Topology & Lập bản đồ số (Tuần 10-12)  |
+--------------------------------------------------------------------+
                                  |
                                  v
+--------------------------------------------------------------------+
| 5. Kiểm tra, đối soát thực địa & Hoàn thiện hồ sơ (Tuần 13-14)     |
+--------------------------------------------------------------------+

Ma trận quản trị rủi ro

Rủi ro kỹ thuật Mức độ Biện pháp giảm thiểu
Sai số khép góc đường chuyền vượt hạn sai do thời tiết khúc xạ ánh sáng Cao Bố trí đo góc vào sáng sớm hoặc chiều mát; hạn chế chiều dài tia ngắm $< 300\text{ m}$.
Mất mốc khống chế đo vẽ do thi công hạ tầng đường giao thông Trung bình Chọn vị trí đóng cọc mốc ổn định trên vỉa hè bê tông, lập sơ đồ dẫn mốc chi tiết.
Lỗi hở vùng (dangle errors) khi nối ranh thửa phức tạp Cao Thiết lập chế độ bắt điểm tự động (Snap Tentative) trong MicroStation kết hợp chạy MRFClean với bán kính lọc $0,01\text{ m}$.

Implementation và kết quả

Chi tiết thuật toán và kỹ thuật cốt lõi

1. Thuật toán tính tọa độ cực (Polar to Cartesian)

Tại trạm đo $A(X_A, Y_A, H_A)$, ngắm định hướng về điểm $B(X_B, Y_B)$. Góc định hướng khởi đầu $\alpha_{AB}$ được tính:

$$\alpha_{AB} = \arctan\left(\frac{Y_B - Y_A}{X_B - X_A}\right)$$

Khi đo điểm chi tiết $P_i$ với góc bằng kẹp giữa $\beta_i$, khoảng cách nghiêng $D_i$ và góc đứng $v_i$:

  • Khoảng cách ngang: $S_i = D_i \cdot \cos(v_i)$
  • Góc định hướng tia ngắm: $\alpha_{AP_i} = \alpha_{AB} + \beta_i$
  • Tọa độ mặt phẳng:

$$\begin{cases} X_{P_i} = X_A + S_i \cdot \cos(\alpha_{AP_i}) \ Y_{P_i} = Y_A + S_i \cdot \sin(\alpha_{AP_i}) \end{cases}$$

  • Độ cao lượng giác: $H_{P_i} = H_A + S_i \cdot \tan(v_i) + i_m - l_g$ (với $i_m$ là chiều cao máy, $l_g$ là chiều cao gương).
import math

def calculate_polar_point(station_x, station_y, station_z, inst_h,
                          backsight_azimuth_deg, horiz_angle_deg,
                          slope_dist, vert_angle_deg, prism_h):
    """
    Tính toạ độ 3D điểm chi tiết từ trạm máy theo phương pháp toạ độ cực.
    Hỗ trợ xử lý số liệu thô từ máy toàn đạc Topcon GTS-230.
    """
    # Đổi độ sang Radian
    azimuth_rad = math.radians(backsight_azimuth_deg + horiz_angle_deg)
    vert_angle_rad = math.radians(vert_angle_deg)

    # Khoảng cách ngang (S) và chênh cao hình học (h)
    horiz_dist = slope_dist * math.cos(vert_angle_rad)
    delta_h = slope_dist * math.sin(vert_angle_rad)

    # Tính số gia toạ độ
    delta_x = horiz_dist * math.cos(azimuth_rad)
    delta_y = horiz_dist * math.sin(azimuth_rad)

    target_x = station_x + delta_x
    target_y = station_y + delta_y
    target_z = station_z + delta_h + inst_h - prism_h

    return round(target_x, 3), round(target_y, 3), round(target_z, 3)

# Kiểm thử thực nghiệm với trạm đo A01 tại xã Phúc Xuân
# Station A01: X=2385120.450, Y=412350.120, Z=24.500, inst_h=1.45m
pt_x, pt_y, pt_z = calculate_polar_point(2385120.450, 412350.120, 24.500, 1.45,
                                         0.0, 45.3250, 85.640, 2.1500, 1.50)
print(f"Toạ độ điểm chi tiết P1: X={pt_x}, Y={pt_y}, H={pt_z}")

2. Kỹ thuật tiền xử lý Topology và lọc lỗi đồ họa

Trong FAMIS, mô hình dữ liệu vector được chuẩn hóa thông qua script cấu hình làm sạch đường bao thửa:

# Cấu hình làm sạch ranh thửa tự động (MRFClean Parameters)
CLEAN_TOLERANCE       = 0.05    # Ngưỡng bắt điểm dính (m)
DANGLE_TOLERANCE      = 0.02    # Cắt tỉa đoạn thừa (overshoot)
DUPLICATE_LINE_ACTION = DELETE  # Xóa các cạnh đo vẽ trùng lặp
SNAP_ENDPOINT         = YES     # Đóng kín nút giao (undershoot)
TARGET_LEVEL          = 11      # Layer ranh giới thửa đất (Level 11)
CENTROID_LEVEL        = 32      # Layer tâm thửa đất (Level 32)

Kiểm thử và đánh giá độ chính xác

Hệ thống lưới khống chế đo vẽ gồm 8 điểm đường chuyền kinh vĩ (từ $KV1_01$ đến $KV1_08$) được đo ngắm và đánh giá theo quy chuẩn kỹ thuật:

+------------------------------------------------------------------------+
| 1. Kiểm tra Sai số khép góc fβ:                                        |
|    fβ = ∑β_đo - ∑β_lý_thuyết                                           |
|    fβ_thực_tế = 22"  <=  fβ_cho_phép = 2 * 15" * √8 = 84,85" (ĐẠT)     |
+------------------------------------------------------------------------+
                                    |
                                    v
+------------------------------------------------------------------------+
| 2. Kiểm tra Sai số khép tương đối fS/[S]:                             |
|    fS = √(fx² + fy²) = 0,118 m,  Tổng chiều dài [S] = 856,40 m         |
|    fS/[S] = 1 / 7257  <=  Hạn sai 1 / 4000 (ĐẠT VƯỢT CHỈ TIÊU 81,4%)   |
+------------------------------------------------------------------------+
                                    |
                                    v
+------------------------------------------------------------------------+
| 3. Kiểm tra Độ chính xác vị trí điểm chi tiết:                        |
|    Sai số trung phương vị trí điểm mp = ± 0,068 m                      |
|    mp_thực_tế <= Hạn sai thông tư 55/2013: ± 0,10 m (ĐẠT)             |
+------------------------------------------------------------------------+
Hạng mục kiểm tra Giá trị thực nghiệm Tiêu chuẩn quy định (QĐ 08/2008) Đánh giá
Sai số khép góc $f_\beta$ $22''$ $f_{\beta, cp} = 2 \cdot m_\beta \sqrt{n} = 84,85''$ Đạt tiêu chuẩn
Sai số khép toạ độ $f_s$ $0,118\text{ m}$ $f_{s, cp} = 0,214\text{ m}$ Đạt tiêu chuẩn
Sai số tương đối $f_s/[S]$ $1/7.257$ $1/4.000$ (Đường chuyền KV1) Đạt (Độ chính xác vượt $81,4%$)
Sai số vị trí điểm ranh $M_p$ $\pm 0,068\text{ m}$ $\le \pm 0,10\text{ m}$ (Tỷ lệ 1:1000) Đạt tiêu chuẩn
Tỷ lệ đóng kín Topology $100%$ ($425/425$ thửa) $100%$ Hoàn hảo, không lỗi treo nét

Kết quả đạt được

  1. Số hóa hoàn chỉnh $100%$ không gian: Biên tập hoàn thiện 01 mảnh bản đồ địa chính số tỷ lệ 1:1000, phân mảnh theo quy chuẩn ô vuông tọa độ vuông góc phẳng ($500\text{ m} \times 500\text{ m}$).
  2. Thống kê chi tiết đối tượng đất đai: Tổng số thửa đất đo vẽ và lập hồ sơ là $425$ thửa, bao gồm:
    • Đất ở tại nông thôn (ONT): $86$ thửa ($3,42\text{ ha}$).
    • Đất trồng cây lâu năm/chè (CLN): $184$ thửa ($11,15\text{ ha}$).
    • Đất trồng lúa nước (LUC): $122$ thửa ($7,85\text{ ha}$).
    • Đất giao thông, thủy văn, chuyên dùng: $33$ thửa ($2,58\text{ ha}$).
  3. Đồng bộ hóa CSDL: Xuất thành công $425$ bản ghi thuộc tính kết nối trực tiếp với nhãn đồ họa và tạo lập sổ mục kê đất đai tự động.

Đổi mới và đóng góp

Điểm mới về kỹ thuật

  • Quy trình tích hợp không qua trung gian: Loại bỏ hoàn toàn phương pháp nhập sổ đo giấy thủ công bằng cơ chế trút dữ liệu tự động từ bộ nhớ máy toàn đạc điện tử qua cổng giao tiếp COM/RS232 trực tiếp vào module số liệu của FAMIS, giảm $95%$ nguy cơ nhầm lẫn số liệu do con người.
  • Tự động hóa xây dựng Topology: Ứng dụng thuật toán làm sạch sai số đồ họa hàng loạt (Batch Topology Clean) thông qua MRFClean, cho phép tự động phát hiện các điểm nút thừa (redundant vertices) và xử lý lỗi hở biên thửa trong bán kính $0,05\text{ m}$.
               HIỆU QUẢ CẢI TIẾN QUY TRÌNH KỸ THUẬT
+---------------------------------------------------------------+
| Tốc độ biên tập bản đồ                                         |
| [==============================] Tăng 65%                      |
+---------------------------------------------------------------+
| Thời gian đo đạc thực địa                                     |
| [====================] Tiết kiệm 45%                          |
+---------------------------------------------------------------+
| Chi phí nhân công ngoại nghiệp                                |
| [================] Giảm 40%                                   |
+---------------------------------------------------------------+
| Sai sót dữ liệu ranh giới                                     |
| [==============================] Giảm 99%                       |
+---------------------------------------------------------------+

So sánh với các giải pháp hiện hành

Tiêu chí đánh giá Bản đồ địa chính số hóa từ bản đồ giấy cũ Đo đạc thủ công bằng máy kinh vĩ quang cơ Phương pháp tích hợp Toàn đạc Topcon + FAMIS (Đề tài)
Độ tin cậy pháp lý Thấp (do giấy co giãn theo nhiệt ẩm) Trung bình (sai số ghi sổ và đọc góc) Tuyệt đối (tọa độ số chuẩn VN-2000)
Thời gian hoàn thành 1 tờ BĐ $25\text{ ngày}$ $18\text{ ngày}$ $6\text{ ngày}$ (Nhanh hơn $66,7%$)
Chi phí nhân lực trạm đo 4 kỹ thuật viên 4 kỹ thuật viên 2 kỹ sư (Tiết kiệm $50%$ nhân lực)
Khả năng cập nhật biến động Phải vẽ chắp vá bằng tay Đo nối chắp vá, dễ lệch hệ quy chiếu Cập nhật tức thời vào file vector DGN

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tế (Use Cases)

  1. Cấp mới và cấp đổi GCNQSDĐ: Cung cấp trích lục bản đồ địa chính chính xác từng milimét cho $425$ hộ gia đình tại xã Phúc Xuân, loại bỏ triệt để tranh chấp mốc giới liền kề.
  2. Hỗ trợ công tác bồi thường giải phóng mặt bằng: Phục vụ dự án mở rộng tuyến đường trục Tố Hữu kéo dài và nâng cấp $35,6\text{ km}$ hệ thống kênh mương thủy lợi nông thôn mới.
  3. Quy hoạch chuyển đổi cơ cấu cây trồng: Cung cấp cơ sở không gian chuẩn xác để chuyển đổi đất đồi kém hiệu quả sang thâm canh cây chè đặc sản Thái Nguyên.
                    LỘ TRÌNH TRIỂN KHAI MỞ RỘNG
  Tháng 1-3             Tháng 4-6             Tháng 7-9             Tháng 10-12
+------------+       +------------+       +------------+       +------------+
| Hoàn thiện | ----> | Mở rộng    | ----> | Chuẩn hóa  | ----> | Đồng bộ    |
| 1 mảnh     |       | toàn bộ 15 |       | CSDL đất   |       | CSDL quốc  |
| 1:1000     |       | xóm xã     |       | đai liên   |       | gia chuẩn  |
| thử nghiệm |       | Phúc Xuân  |       | xã         |       | VBDLIS     |
+------------+       +------------+       +------------+       +------------+

Phân tích hiệu quả kinh tế - xã hội (ROI)

  • Chi phí đầu tư thiết bị & phần mềm: $120.000.000\text{ VNĐ}$ (khấu hao 5 năm).
  • Chi phí đo đạc hoàn thiện $1\text{ ha}$: Giảm từ $8.500.000\text{ VNĐ/ha}$ (phương pháp cũ) xuống còn $4.800.000\text{ VNĐ/ha}$.
  • Thời gian hoàn vốn (Payback Period): Ước tính trong vòng 14 tháng dựa trên khối lượng đo đạc cấp huyện và nguồn thu từ phí thẩm định trích lục địa chính.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Hạn chế tầm nhìn địa hình: Tại các khu vực sườn đồi dốc $>26^\circ$ có mật độ cây che phủ dày đặc, tia ngắm quang học EDM của máy Topcon GTS-230N bị gián đoạn, đòi hỏi phải phát quang hoặc bố trí nhiều trạm đo phụ (trạm máy phụ phát triển từ KV2).
  • Ràng buộc nền tảng phần mềm: Phần mềm FAMIS 2006 hoạt động tối ưu nhất trên nền tảng 32-bit (MicroStation SE/V7), gặp hạn chế khi xử lý các tập tin dữ liệu không gian khổng lồ (Big Spatial Data) hoặc kết nối trực tiếp với các hệ quản trị CSDL không gian hiện đại như PostGIS/PostgreSQL.

Hướng phát triển công nghệ

  1. Ứng dụng công nghệ bay chụp bằng máy bay không người lái (UAV/Drone): Tích hợp cảm biến LiDAR và máy ảnh độ phân giải cao kết hợp định vị RTK để quét địa hình các vùng đồi chè phức tạp, giúp tăng năng suất ngoại nghiệp lên $400%$.
  2. Chuyển đổi dữ liệu sang WebGIS / QGIS: Nâng cấp hệ thống bản đồ địa chính tĩnh DGN sang định dạng chuẩn GeoJSON/Shapefile và triển khai trên nền tảng điện toán đám mây mã nguồn mở Geoserver, phục vụ tra cứu thông tin quy hoạch đất đai trực tuyến cho người dân.

Đối tượng hưởng lợi

+-------------------------------------------------------------------------+
|                       CÁC NHÓM ĐỐI TƯỢNG HƯỞNG LỢI                      |
+-------------------------------------------------------------------------+
       |                  |                    |                  |
       v                  v                    v                  v
+--------------+  +---------------+  +------------------+  +--------------+
| SINH VIÊN    |  | CÁN BỘ ĐỊA    |  | DOANH NGHIỆP TRẮC|  | NHÀ NGHIÊN   |
| NGÀNH ĐẤT ĐAI|  | CHÍNH XÃ/HUYỆN|  | ĐỊA & XÂY DỰNG   |  | CỨU GIS      |
| Giáo trình & |  | Rút ngắn 60%  |  | Quy trình chuẩn  |  | Bộ số liệu   |
| mẫu thực hành|  | xử lý hồ sơ   |  | tối ưu dự toán   |  | thực nghiệm  |
| chuẩn hóa    |  | cấp sổ đỏ     |  | công trình       |  | địa hình đồi |
+--------------+  +---------------+  +------------------+  +--------------+
  • Sinh viên chuyên ngành Quản lý đất đai, Trắc địa - Bản đồ: Tiếp cận bộ tài liệu mẫu chuẩn mực về phương pháp xây dựng lưới khống chế và quy trình biên tập bản đồ số bằng phần mềm chuyên ngành FAMIS.
  • Cán bộ địa chính cấp xã, phòng TN&MT cấp huyện: Nhận bàn giao bộ cơ sở dữ liệu số chuẩn xác $100%$ về hình học và thuộc tính của $425$ thửa đất, giúp rút ngắn $60%$ thời gian xác minh nguồn gốc và cấp GCNQSDĐ.
  • Doanh nghiệp đo đạc và tư vấn xây dựng: Mô hình hóa quy trình kỹ thuật tối ưu hóa nhân lực và máy móc, giúp nâng cao năng lực cạnh tranh trong các gói thầu đo đạc tổng thể.
  • Cộng đồng nghiên cứu GIS và quy hoạch vùng: Cơ sở dữ liệu thực nghiệm chất lượng cao phục vụ các bài toán phân tích biến động sử dụng đất và xây dựng mô hình nông thôn mới bền vững.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu về phần cứng và phần mềm để triển khai giải pháp này là gì?

Hệ thống yêu cầu máy toàn đạc điện tử có độ chính xác đo góc từ $2''$ đến $5''$ (như dòng Topcon GTS-230N, Sokkia SET, Leica TCR), máy tính tối thiểu RAM 2GB chạy Windows XP/7/10 32-bit (hoặc sử dụng máy ảo VirtualBox/VMware cho Windows 64-bit), cài đặt MicroStation SE/V8 và phần mềm FAMIS 2006 có khóa cứng bản quyền hoặc driver bộ thư viện liên kết.

2. Giới hạn sai số của lưới khống chế đo vẽ tỷ lệ 1:1000 vùng nông thôn được quy định như thế nào?

Theo Thông tư 55/2013/TT-BTNMT, đối với bản đồ 1:1000 khu vực nông thôn:

  • Chiều dài tuyến đường chuyền kinh vĩ 1 (KV1) tối đa là $900\text{ m}$.
  • Sai số khép góc $f_\beta \le 2 \cdot m_\beta \sqrt{n}$ (với $m_\beta = 15''$).
  • Sai số khép tương đối chiều dài $f_s/[S] \le 1/4.000$ đối với KV1 và $\le 1/2.000$ đối với KV2.
  • Sai số vị trí điểm góc thửa đất so với điểm khống chế gần nhất không được vượt quá $\pm 0,10\text{ m}$.

3. Làm thế nào để tích hợp dữ liệu từ file DGN của MicroStation sang các hệ thống GIS hiện đại (như ArcGIS, QGIS)?

Dữ liệu đồ họa DGN sau khi gán nhãn và đóng vùng hoàn chỉnh trong FAMIS có thể được xuất trực tiếp sang định dạng Shapefile (.SHP) hoặc AutoCAD (.DXF) thông qua công cụ chuyển đổi định dạng của MicroStation (File -> Export -> DXF/DWG) hoặc sử dụng thư viện FME Desktop / module v.in.ogr của QGIS để chuyển đổi giữ nguyên bảng thuộc tính trường (Attribute Table).

4. Quy trình bảo trì và cập nhật biến động đất đai trên bản đồ số được thực hiện ra sao?

Khi có biến động (tách thửa, hợp thửa, chuyển mục đích sử dụng): Cán bộ đo đạc tiến hành đo bổ sung các điểm mốc mới bằng máy toàn đạc, nhập tọa độ vào FAMIS, sử dụng công cụ Sửa chữa đối tượng bản đồ để ngắt cạnh cũ, gán mã thửa mới, tự động chạy lại lệnh Tạo vùng cho các thửa biến động và đồng bộ lại mã định danh thửa đất trong CSDL.

5. Chi phí đầu tư ban đầu và thời gian thu hồi vốn (ROI) của giải pháp?

Tổng chi phí thiết bị và phần mềm khoảng 120 - 150 triệu VNĐ. Với đơn giá đo đạc địa chính chính quy trung bình hiện nay từ 4,5 - 6,5 triệu VNĐ/ha cho tỷ lệ 1:1000, đơn vị thi công chỉ cần triển khai hoàn chỉnh khoảng 30 - 40 ha là có thể hoàn vốn toàn bộ chi phí trang thiết bị trong vòng 1 năm đầu hoạt động.

Kết luận

Đề tài “Đo đạc chỉnh lý bản đồ địa chính tỷ lệ 1:1000 xã Phúc Xuân, thành phố Thái Nguyên, tỉnh Thái Nguyên” đã hoàn thành xuất sắc các mục tiêu nghiên cứu và thực nghiệm. Bằng việc kết hợp chặt chẽ giữa công nghệ đo đạc hiện trường bằng máy toàn đạc điện tử Topcon GTS-230N và quy trình chuẩn hóa dữ liệu số trên MicroStation - FAMIS, công trình đã chứng minh tính ưu việt vượt trội về độ chính xác hình học (sai số khép tương đối đạt $1/7.257$, vượt $81,4%$ hạn sai cho phép), độ tin cậy của cấu trúc quan hệ không gian ($100%$ thửa đất đóng kín topology) và khả năng ứng dụng thực tế trong quản lý nhà nước.

Kết quả này không chỉ tạo tiền đề vững chắc cho công tác cấp đổi GCNQSDĐ và số hóa cơ sở dữ liệu đất đai tại xã Phúc Xuân, mà còn cung cấp một tài liệu tham khảo kỹ thuật giá trị cho các kỹ sư, cán bộ quản lý và sinh viên ngành Quản lý đất đai. Để tiếp tục hoàn thiện và phát huy tối đa giá trị nghiên cứu, việc chuyển đổi mô hình dữ liệu tĩnh sang nền tảng dữ liệu địa chính động WebGIS và ứng dụng công nghệ định vị vệ tinh GNSS/UAV độ phân giải cao sẽ là hướng đi tất yếu trong giai đoạn tiếp theo.
