Giới thiệu dự án

Bối cảnh và thực trạng ngành

Theo thống kê từ Tổ chức Y tế Thế giới (WHO), các bệnh lý về cơ xương khớp, đặc biệt là thoái hóa khớp gối và chấn thương dây chằng, ảnh hưởng đến hơn 18% dân số toàn cầu ở độ tuổi trên 40 và hơn 60% người trên 65 tuổi. Tại Việt Nam, nhu cầu phục hồi chức năng sau phẫu thuật tái tạo dây chằng chéo trước (ACL), phẫu thuật thay khớp gối nhân tạo ngày càng tăng cao. Giai đoạn hậu phẫu đòi hỏi người bệnh phải luyện tập vận động sớm nhằm chống teo cơ, xơ cứng khớp và dính bao khớp.

Tuy nhiên, các thiết bị hỗ trợ vận động chủ động truyền thống (như khung trợ lực robot chủ động - active exoskeleton) thường cồng kềnh, nặng nề, đòi hỏi hệ thống cảm biến lực, động cơ điện servo và bộ nguồn pin đắt đỏ. Ngược lại, các thiết bị trợ lực thụ động dùng lò xo xoắn kim loại truyền thống lại tuân theo định luật Hooke ($F = k \cdot x$ hoặc $T = k_\theta \cdot \theta$), khiến mô-men cản tăng tuyến tính theo góc gập gối, gây áp lực cục bộ quá mức và đau đớn cho người bệnh ở các góc gập sâu.

       Mô-men (T)
           ^
           |       / (Lò xo tuyến tính truyền thống: T = k.θ)
           |      /
T_constant |-----/------------------------ (CCTM: Cơ cấu đàn hồi ổn định mô-men)
           |    /|
           |   / |
           +--+--+------------------------> Góc quay (θ)
             0  15°                      90°

Vấn đề kỹ thuật cốt lõi (Problem Statement)

  • Thiếu hụt khả năng duy trì tải trọng an toàn: Các thiết bị nẹp hiện hành không kiểm soát được ngưỡng mô-men xoắn sinh lý cố định trong suốt hành trình gập gối từ $15^\circ$ đến $90^\circ$.
  • Kết cấu phức tạp và khối lượng lớn: Các hệ thống cơ điện tử yêu cầu vi điều khiển, mạch phản hồi (feedback control) làm tăng kích thước và giá thành (thường trên 20.000.000 VNĐ/bộ), gây khó khăn cho việc phục hồi tại nhà.
  • Hiện tượng rơ lắc và ma sát cơ học: Các cơ cấu khớp nối đa khâu truyền thống chịu mài mòn, cần bôi trơn định kỳ và dễ tạo ra khe hở rơ làm sai lệch quỹ đạo chuyển động tự nhiên của khớp gối.

Mục tiêu dự án

  1. Nghiên cứu và tối ưu hóa hình học: Thiết kế cơ cấu đàn hồi ổn định mô-men (Compliant Constant-Torque Mechanism - CCTM) 3 nhánh nguyên khối dạng phẳng, sử dụng biên dạng đường cong Bezier kết hợp thanh dầm thẳng (beams).
  2. Mô phỏng phần tử hữu hạn (FEA): Ứng dụng phần mềm Abaqus để phân tích phi tuyến hình học (Geometric Non-linearity), tối ưu hóa phân bố ứng suất Von Mises và dự đoán đường đặc tính Mô-men - Góc quay ($T - \theta$).
  3. Chế tạo và thực nghiệm: Gia công cơ cấu CCTM bằng vật liệu nhựa kỹ thuật Polyether Ether Ketone (PEEK) trên máy phay CNC và kiểm nghiệm mô-men thực tế trên đồ gá chuyên dụng.
  4. Chế tạo thiết bị nẹp khớp gối hoàn chỉnh: Tích hợp cụm khớp CCTM vào hệ thống nẹp đỡ đùi - cẳng chân, bổ sung cơ cấu chốt khóa góc linh hoạt, phục vụ đa chức năng (vừa hỗ trợ tập phục hồi vừa cố định khớp khi đứng/đi lại).

Phương pháp tiếp cận giải pháp

Đề tài áp dụng nguyên lý cơ cấu đàn hồi biến dạng lớn (Compliant Mechanisms) hoạt động dựa trên sự uốn cong đàn hồi của các phần tử dầm mỏng nguyên khối. Bằng cách thiết kế phi tuyến hình học biên dạng nhánh dầm cong Bezier, cơ cấu triệt tiêu độ cứng quay ($K_\theta = \frac{dT}{d\theta} \approx 0$) sau khi vượt qua giai đoạn tích lũy biến dạng ban đầu ($0^\circ - 15^\circ$), từ đó duy trì mô-men xoắn đầu ra ổn định $T \approx 250\text{ N}\cdot\text{mm}$ trong dải góc từ $15^\circ$ đến $90^\circ$ mà hoàn toàn không cần can thiệp bởi cảm biến hay nguồn điện bên ngoài.

Chỉ số kết quả dự kiến (Expected Outcomes)

  • Độ ổn định mô-men: Đạt giá trị mô-men xoắn $250\text{ N}\cdot\text{mm} \pm 8%$ trong dải góc làm việc $\theta \in [15^\circ, 90^\circ]$.
  • Ứng suất cực đại: Ứng suất Von Mises lớn nhất $\sigma_{\max} < 90\text{ MPa}$ (nằm trong giới hạn bền kéo $\sigma_y \approx 100\text{ MPa}$ của nhựa PEEK, đảm bảo không biến dạng dẻo sau $>10^5$ chu kỳ).
  • Kích thước & Khối lượng: Đường kính ngoài cơ cấu $\varnothing 104\text{ mm}$, chiều dày $10\text{ mm}$; tổng khối lượng thiết bị nẹp $< 850\text{ g}$.
  • Góc hoạt động: Góc duỗi thẳng hoàn toàn đạt $180^\circ$, góc co gập hỗ trợ tối đa $45^\circ$ (góc tương đối giữa đùi và cẳng chân $135^\circ$).

Phạm vi và giới hạn

  • Phạm vi nghiên cứu: Thiết kế chi tiết, mô phỏng số trên Abaqus 2020, gia công mẫu thử nghiệm bằng công nghệ CNC/Laser, đo kiểm thực nghiệm tại xưởng cơ khí và đánh giá lâm sàng phối hợp với Khoa Y học Cổ truyền - Bệnh viện Quân Dân Y Miền Đông.
  • Giới hạn đề tài: Nghiên cứu tập trung vào hỗ trợ chuyển động gập/duỗi trong mặt phẳng đứng dọc (Sagittal Plane); chưa tích hợp khớp quay đa trục tự do mô phỏng trượt tịnh tiến sinh lý tự nhiên của lồi cầu xương đùi.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

                   SO SÁNH CÁC GIẢI PHÁP HIỆN CÓ
+--------------------+----------------------------------------------------+
| PowerKnee          | Dùng lò xo nén kim loại -> Lực ép tăng tuyến tính, |
| (Trợ lực cơ khí)  | gây đau cơ ở góc gập sâu. Nặng nề, thẩm mỹ thấp.   |
+--------------------+----------------------------------------------------+
| DiskDr. SP1600     | Cơ chế đòn bẩy ròng rọc -> Khó điều chỉnh mô-men,  |
| (Nẹp kéo giãn)    | góc vận động hẹp, giá thành cao (>3.5 triệu VNĐ).  |
+--------------------+----------------------------------------------------+
| CCTM Knee Brace    | Cơ cấu đàn hồi PEEK nguyên khối -> Mô-men ổn định  |
| (Giải pháp đề tài) | 250 N.mm, không dùng điện, siêu nhẹ, tích hợp chốt. |
+--------------------+----------------------------------------------------+

Ma trận so sánh giải pháp

Tiêu chí đánh giá Khung PowerKnee (Lò xo) Đai nẹp DiskDr. SP1600 Đai khí DiskDr. NK30 Giải pháp CCTM đề tài
Nguyên lý tạo lực Lò xo nén thép đàn hồi Cơ cấu đòn bẩy cơ khí Túi nén khí áp lực cao Cơ cấu đàn hồi ổn định CCTM
Đặc tính Mô-men ($T - \theta$) Tuyến tính ($T = k \cdot \theta$) Giảm phi tuyến Phụ thuộc áp suất khí Hằng số ($T = \text{const} = 250\text{ N}\cdot\text{mm}$)
Khối lượng hệ thống $1.2\text{ kg}$ $0.65\text{ kg}$ $0.45\text{ kg}$ $\mathbf{0.58\text{ kg}}$
Nguồn cấp năng lượng Không Không Bơm khí thủ công Hoàn toàn thụ động
Tuổi thọ & Bảo trì Cần tra mỡ, mỏi lò xo Mòn khớp rulo cáp Nguy cơ thủng rò khí Không rơ lắc, không bôi trơn
Chi phí chế tạo dự kiến $800.000\text{ VNĐ}$ $3.800.000\text{ VNĐ}$ $2.500.000\text{ VNĐ}$ $\mathbf{1.200.000\text{ VNĐ}}$

Phân tích yêu cầu theo mô hình MoSCoW

  • Must have (Bắt buộc):
    • Mô-men xoắn ổn định $250\text{ N}\cdot\text{mm} \pm 10%$ trong dải góc $15^\circ - 90^\circ$.
    • Biên dạng 3 nhánh dầm đàn hồi đối xứng tâm $120^\circ$ không chạm vào nhau trong hành trình biến dạng.
    • Chốt khóa cơ khí cho phép cố định nẹp ở vị trí đứng thẳng $180^\circ$.
  • Should have (Nên có):
    • Tấm ốp ôm chân bằng hợp kim nhôm định hình bọc đệm xốp thoáng khí EVA.
    • Trọng lượng cụm khớp quay $< 250\text{ g}$.
  • Could have (Có thể có):
    • Khả năng thay thế mô-đun CCTM với các cấp mô-men khác nhau ($150\text{ N}\cdot\text{mm}$, $250\text{ N}\cdot\text{mm}$, $350\text{ N}\cdot\text{mm}$).
  • Won't have (Chưa thực hiện):
    • Hệ thống cảm biến đo góc điện tử truyền dữ liệu qua Bluetooth/IoT.

Thiết kế hệ thống

Sơ đồ kiến trúc tổng thể

Công nghệ và Vật liệu chế tạo

  • Phần tử đàn hồi trung tâm: Nhựa PEEK kỹ thuật cao cấp (Polyether Ether Ketone), Mô-đun đàn hồi $E = 3.6\text{ - }4.0\text{ GPa}$, Hệ số Poisson $\nu = 0.38$, Giới hạn bền kéo $\sigma_y = 100\text{ MPa}$, mật độ $\rho = 1.3\text{ g/cm}^3$.
  • Khung vỏ và chi tiết liên kết: Hợp kim nhôm Al 6061-T6 (cắt laser fiber công suất $1.5\text{ kW}$, chấn uốn CNC) và thép không gỉ SUS304 gia công phay/tiện CNC.
  • Phần mềm thiết kế & mô phỏng: SolidWorks 2022 (thiết kế 3D CAD), AutoCAD 2021 (thiết kế biên dạng 2D Bezier), Abaqus/CAE 2020 (mô phỏng phần tử hữu hạn phi tuyến FEA).

Cơ sở toán học thiết kế nhánh đàn hồi Bezier

Nhánh cong của cơ cấu CCTM được mô tả bởi đường cong Bezier bậc 3 với 4 điểm kiểm soát $P_0(x_0, y_0), P_1(x_1, y_1), P_2(x_2, y_2), P_3(x_3, y_3)$:

$$\mathbf{B}(t) = (1-t)^3 \mathbf{P}_0 + 3(1-t)^2 t \mathbf{P}_1 + 3(1-t) t^2 \mathbf{P}_2 + t^3 \mathbf{P}_3, \quad t \in [0, 1]$$

Phương trình cân bằng năng lượng biến dạng uốn tổng cộng $U$ của 3 nhánh đàn hồi:

$$U(\theta) = 3 \times \left( \int_0^{L_{\text{curve}}} \frac{M_c^2(s)}{2EI_c} ds + \sum_{i=1}^2 \int_0^{L_{\text{beam}, i}} \frac{M_{b,i}^2(s)}{2EI_{b,i}} ds \right)$$

Mô-men xoắn đầu ra của cơ cấu được xác định qua đạo hàm thế năng biến dạng theo góc quay:

$$T(\theta) = \frac{\partial U(\theta)}{\partial \theta}$$

Nhờ thiết kế thông số tối ưu: Bề dày toàn bộ dầm $b = 10\text{ mm}$, chiều rộng dầm cong $w_c = 0.60\text{ mm}$, chiều rộng 2 dầm thẳng $w_s = 0.53\text{ mm}$, đạo hàm $\frac{\partial^2 U}{\partial \theta^2} \approx 0$ trên đoạn $[15^\circ, 90^\circ]$, tạo nên vùng bình nguyên mô-men hằng số $T(\theta) \approx 250\text{ N}\cdot\text{mm}$.

Implementation và kết quả

Quy trình phát triển và Code tự động hóa mô phỏng

Mô hình phần tử hữu hạn phi tuyến hình học được thiết lập trên Abaqus/Standard thông qua script Python tự động hóa phân tích (Abaqus Scripting Interface):

# Script Abaqus Python: Thiet lap phan tich phi tuyen co cau CCTM PEEK
from abaqus import *
from abaqusConstants import *
import part, material, section, assembly, step, interaction, mesh

# 1. Khoi tao vat lieu PEEK
mdb.models['CCTM_Model'].Material(name='PEEK_Polymer')
mdb.models['CCTM_Model'].materials['PEEK_Polymer'].Elastic(
    table=((3800.0, 0.38), )  # E = 3800 MPa, nu = 0.38
)
mdb.models['CCTM_Model'].HomogeneousSolidSection(
    name='CCTM_Section', material='PEEK_Polymer', thickness=None
)

# 2. Thiet lap Step phan tich phi tuyen bien dang lon (NLGEOM = ON)
mdb.models['CCTM_Model'].StaticStep(
    name='Rotate_Step', previous='Initial',
    timePeriod=1.0, maxNumInc=1000,
    initialInc=0.01, minInc=1e-5, maxInc=0.05,
    nlgeom=ON  # Kich hoat phi tuyen hinh hoc do bien dang lon
)

# 3. Rang buoc bien (ENCASTRE vanh ngoai, Xoay truc trong 90 do)
mdb.models['CCTM_Model'].EncastreBC(
    name='Fix_Outer_Ring', createStepName='Initial',
    region=mdb.models['CCTM_Model'].rootAssembly.sets['Outer_Edges']
)
mdb.models['CCTM_Model'].DisplacementBC(
    name='Rotate_Inner_Hub', createStepName='Rotate_Step',
    region=mdb.models['CCTM_Model'].rootAssembly.sets['Inner_Hub_RP'],
    ur3=1.570796  # 90 do = pi/2 rad
)

# 4. Chia luoi phan tu bac 2 giam tich phan C3D20R
mdb.models['CCTM_Model'].parts['CCTM_Core'].setElementType(
    regions=(mdb.models['CCTM_Model'].parts['CCTM_Core'].cells,),
    elemTypes=(mesh.ElemType(elemCode=C3D20R, elemLibrary=STANDARD),)
)

Thử nghiệm và Đánh giá thực nghiệm

Thiết lập đồ gá kiểm nghiệm mô-men

  • Trục đo & Cảm biến: Sử dụng đầu đo cảm biến lực loadcell kết hợp cánh tay đòn chuẩn dài $R = 100\text{ mm}$ gắn đồng trục với lõi CCTM; góc quay được định vị thông qua đĩa chia độ quang học độ phân giải $0.5^\circ$.
  • Chu kỳ đo kiểm: Thực hiện 10 lần gập/duỗi liên tục từ $0^\circ$ đến $90^\circ$, tốc độ quay $5^\circ/\text{s}$.
                 SO SÁNH MÔ-MEN: MÔ PHỎNG FEA VS THỰC NGHIỆM
     Mô-men (N.mm)
 300 +
     |
 250 +           +--------------------------+  (Mô phỏng FEA Abaqus: ~252 N.mm)
     |          / . . . . . . . . . . . . . *  (Thực nghiệm đo: ~243 N.mm)
 200 +         /
     |        /
 150 +       /
     |      /
 100 +     /
     |    /
  50 +   /
     |  /
   0 +-+----+----+----+----+----+----+----+----+-> Góc quay (độ)
     0 10   20   30   40   50   60   70   80   90

Dữ liệu đo kiểm thực tế

Góc quay ($\theta$) Mô-men mô phỏng FEA ($T_{\text{FEA}}$) Mô-men thực nghiệm ($T_{\text{Exp}}$) Ứng suất $\sigma_{\text{VonMises}}$ Sai lệch ($%$)
$5^\circ$ $92.4\text{ N}\cdot\text{mm}$ $86.1\text{ N}\cdot\text{mm}$ $31.2\text{ MPa}$ $-6.8%$
$15^\circ$ $\mathbf{248.5\text{ N}\cdot\text{mm}}$ $\mathbf{238.2\text{ N}\cdot\text{mm}}$ $64.5\text{ MPa}$ $-4.1%$
$30^\circ$ $253.1\text{ N}\cdot\text{mm}$ $244.7\text{ N}\cdot\text{mm}$ $72.8\text{ MPa}$ $-3.3%$
$45^\circ$ $251.8\text{ N}\cdot\text{mm}$ $245.0\text{ N}\cdot\text{mm}$ $78.4\text{ MPa}$ $-2.7%$
$60^\circ$ $252.6\text{ N}\cdot\text{mm}$ $243.6\text{ N}\cdot\text{mm}$ $81.2\text{ MPa}$ $-3.5%$
$75^\circ$ $250.9\text{ N}\cdot\text{mm}$ $241.8\text{ N}\cdot\text{mm}$ $83.7\text{ MPa}$ $-3.6%$
$90^\circ$ $\mathbf{249.2\text{ N}\cdot\text{mm}}$ $\mathbf{240.5\text{ N}\cdot\text{mm}}$ $\mathbf{85.6\text{ MPa}}$ $-3.4%$

Cải tiến kết cấu cơ khí thiết bị nẹp

  1. Xử lý hiện tượng kẹt góc chết: Phiên bản ban đầu sử dụng lỗ ăn khớp thanh ngang $6 \times 8\text{ mm}$ gây góc giới hạn gập chỉ đạt $70^\circ$. Nhóm đã thiết kế lại lỗ biên dạng mở rộng có khoảng hở bù cung trượt, cho phép cẳng chân gập tự nhiên đạt góc $45^\circ$ so với phương thẳng đứng (tương đương biên độ gập gối sinh lý $135^\circ$).
  2. Tích hợp chốt khóa 2 trạng thái: Cơ cấu chốt rút lò xo cho phép chuyển đổi tức thì giữa chế độ Tập luyện đàn hồi (khớp quay tự do qua cơ cấu CCTM) và chế độ Nẹp cố định 180° (khóa cứng khớp khi bệnh nhân tập đứng hoặc di chuyển).

Đổi mới và đóng góp

Điểm mới khoa học và công nghệ

  • Ứng dụng cơ cấu CCTM nguyên khối vào y sinh: Tiên phong tại Việt Nam trong việc tích hợp cơ cấu đàn hồi ổn định mô-men bằng nhựa PEEK 3 nhánh Bezier vào nẹp chỉnh hình gối, thay thế hoàn toàn cụm động cơ điều khiển điện phức tạp.
  • Tối ưu hóa hình học dầm mỏng đa bậc tự do: Giải quyết bài toán hội tụ mô-men trong không gian hẹp ($\varnothing 104\text{ mm}$), giữ ứng suất cục bộ luôn nằm dưới giới hạn bền mỏi của vật liệu polymer ($\sigma_{\max} = 85.6\text{ MPa} < 100\text{ MPa}$).
  • Giảm trọng lượng và tăng độ tin cậy: Cắt giảm $52%$ khối lượng so với các bộ khung exoskeleton chủ động và $35%$ so với nẹp trợ lực lò xo kim loại cùng dải tải.
                  SO SÁNH KHỐI LƯỢNG VÀ ĐỘ PHỨC TẠP
+-------------------------+---------------+---------------+----------------+
| Giải pháp               | Khối lượng    | Nguồn điện    | Số chi tiết    |
+-------------------------+---------------+---------------+----------------+
| Robot Exoskeleton       | 3500 - 5000g  | Cần pin Li-ion| > 150 chi tiết |
| Nẹp PowerKnee lò xo     | 1200g         | Không         | ~ 28 chi tiết  |
| CCTM Knee Brace (Đề tài)| 580g          | Không         | 12 chi tiết    |
+-------------------------+---------------+---------------+----------------+

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tế (Use Cases)

  1. Giai đoạn 1 (Tuần 1 - Tuần 4 sau mổ ACL/thay khớp): Bệnh nhân nằm trên giường bệnh hoặc ngồi ghế, cài đặt thiết bị ở chế độ vận động thụ động liên tục. Cơ cấu CCTM cung cấp mô-men cản $250\text{ N}\cdot\text{mm}$ không đổi, hỗ trợ duỗi gối êm dịu, ngăn ngừa hiện tượng co rút gân gót và cứng bao khớp.
  2. Giai đoạn 2 (Tuần 5 - Tuần 12): Bệnh nhân tập đi lại. Kích hoạt chốt khóa cứng $180^\circ$ khi tiếp đất để tránh sụp gối; mở chốt sang chế độ CCTM khi ngồi nghỉ để gập duỗi hồi phục.
       QUY TRÌNH SẢN XUẤT VÀ TRIỂN KHAI THIẾT BỊ NẸP CCTM
[Phôi nhựa PEEK dạng tấm]  --> [Phay CNC 3 trục cơ cấu CCTM] --+
                                                               |
[Tấm hợp kim Nhôm 6061]   --> [Cắt Laser Fiber & Chấn Uốn]   --+--> [Lắp ráp mô-đun]
                                                               |           |
[Thép tròn SUS304]        --> [Tiện CNC chốt truyền lực]     --+           v
                                                                   [Kiểm chuẩn Calib]
                                                                           |
                                                                           v
                                                                   [Đóng gói thành phẩm]

Phân tích hiệu quả kinh tế và thương mại hóa

  • Chi phí sản xuất đơn chiếc: $\approx 1.250.000\text{ VNĐ}$ (PEEK: $450.000\text{ VNĐ}$, Nhôm 6061 + Laser: $250.000\text{ VNĐ}$, Gia công CNC: $350.000\text{ VNĐ}$, Đệm đai phụ kiện: $200.000\text{ VNĐ}$).
  • Giá bán dự kiến khi thương mại hóa: $2.200.000\text{ VNĐ}$ (chỉ bằng $55%$ so với sản phẩm nhập khẩu DiskDr. SP1600 mà tính năng kiểm soát mô-men vượt trội hơn).
  • Quy mô hoàn vốn (ROI): Dự kiến đạt điểm hòa vốn sau 14 tháng với sản lượng 300 sản phẩm/tháng tại các trung tâm chỉnh hình và bệnh viện phục hồi chức năng.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Vật liệu PEEK nhạy cảm với nhiệt độ gia công CNC: Tốc độ cắt và bước tiến dao khi phay dầm mỏng $0.53\text{ mm}$ đòi hỏi chế độ tưới nguội liên tục, nếu không phôi dễ bị biến dạng nhiệt cục bộ làm thay đổi kích thước dầm.
  • Mức mô-men cố định: Thiết bị hiện tại chỉ tạo ra một mức mô-men đơn lẻ ($250\text{ N}\cdot\text{mm}$), chưa có cụm điều chỉnh phân cấp đa mức tải theo từng thể trạng cân nặng bệnh nhân (từ $45\text{ kg}$ đến $85\text{ kg}$).

Hướng phát triển tiếp theo

  • Nghiên cứu chế tạo cơ cấu CCTM bằng công nghệ in 3D FDM vật liệu sợi carbon liên tục (Continuous Carbon Fiber Reinforced PEEK) để tối ưu hóa tỷ số độ bền/khối lượng.
  • Thiết kế cơ cấu gài nhiều tầng đĩa CCTM song song để cho phép điều chỉnh mô-men bước nhảy ($200 - 300 - 400\text{ N}\cdot\text{mm}$).
  • Tích hợp cảm biến góc uốn gập màng mỏng Piezoelectric thu năng lượng tự thân để đếm số lần tập hiển thị màn hình E-ink.

Đối tượng hưởng lợi

  • Sinh viên & Học viên chuyên ngành: Cung cấp tài liệu tham khảo hoàn chỉnh từ lý thuyết cơ cấu đàn hồi, phương pháp mô phỏng phần tử hữu hạn phi tuyến hình học trên Abaqus đến quy trình thực nghiệm kiểm chứng.
  • Kỹ sư thiết kế Cơ khí - Y sinh: Nắm bắt kỹ thuật thiết kế dầm cong Bezier ổn định mô-men, giải pháp gia công chi tiết siêu mỏng bằng nhựa PEEK trên máy CNC.
  • Bệnh viện & Bác sĩ Phục hồi chức năng: Sở hữu công cụ hỗ trợ luyện tập có kiểm soát lực chuẩn xác, hạn chế chấn thương thứ cấp cho bệnh nhân sau mổ.
  • Bệnh nhân cơ xương khớp: Tiếp cận thiết bị hỗ trợ vận động chất lượng cao, êm ái, gọn nhẹ với chi phí thấp hơn 40-60% so với thiết bị ngoại nhập.

Câu hỏi thường gặp

1. Yêu cầu thiết bị và công nghệ gì để gia công cơ cấu đàn hồi PEEK?

Cần máy phay CNC 3 trục có độ chính xác lặp lại $\le 0.005\text{ mm}$, sử dụng dao phay ngón hợp kim carbide phủ TiAlN đường kính $\varnothing 1.0\text{ mm} - \varnothing 1.5\text{ mm}$. Quá trình gia công cần gá kẹp chân không hoặc đồ gá ép mặt để chống rung dầm mỏng, chế độ cắt duy trì tốc độ trục chính $S = 8000\text{ rpm}$, bước tiến $F = 350\text{ mm/min}$ kèm tưới nguội dung dịch dầu bôi trơn chuyên dụng cho nhựa polymer.

2. Độ bền mỏi của vật liệu PEEK trong cơ cấu CCTM kéo dài bao lâu?

Ở góc quay cực đại $90^\circ$, ứng suất Von Mises lớn nhất đạt $85.6\text{ MPa}$, tương đương $85.6%$ giới hạn bền chảy tĩnh $\sigma_y$. Theo đường cong độ bền mỏi Wöhler của PEEK, cơ cấu chịu được trên $1.2 \times 10^5$ chu kỳ gập/duỗi liên tục trước khi xuất hiện hiện tượng suy giảm đàn hồi, đáp ứng thời gian sử dụng phục hồi chức năng thông thường từ 6 tháng đến 1 năm.

3. Thiết bị có thể tích hợp cảm biến điện tử để theo dõi quá trình phục hồi không?

Có thể tích hợp cảm biến đo góc tuyệt đối từ tính (Rotary Magnetic Encoder) siêu nhỏ gắn tại tâm trục quay và mạch vi điều khiển ESP32 BLE tiêu thụ năng lượng thấp đặt trong nắp ốp ngoài CTM để truyền dữ liệu góc gập và số lần tập về ứng dụng smartphone của bác sĩ.

4. Thiết bị nẹp cần bảo trì, vệ sinh định kỳ như thế nào?

Do cấu trúc CCTM là nguyên khối không khe hở ổ bi hay bánh răng ma sát nên không cần bôi trơn mỡ định kỳ. Người dùng chỉ cần tháo phần đệm xốp EVA và dây đai dán Velcro để giặt sạch bằng xà phòng trung tính mỗi tuần; khung nhôm và cụm CCTM có thể lau sạch bằng cồn y tế $70^\circ$.

5. Chi phí đầu tư sản xuất thử nghiệm và thương mại hóa là bao nhiêu?

Chi phí hoàn thiện mẫu thử nghiệm ban đầu (bao gồm đồ gá, phôi PEEK, cắt laser và đo kiểm) khoảng $15.000.000\text{ VNĐ}$. Khi chuyển giao sản xuất hàng loạt theo lô 500 bộ, chi phí sản xuất giảm còn khoảng $850.000\text{ VNĐ/bộ}$, mang lại biên lợi nhuận kỳ vọng trên $45%$ với giá bán lẻ $2.200.000\text{ VNĐ}$.

Kết luận

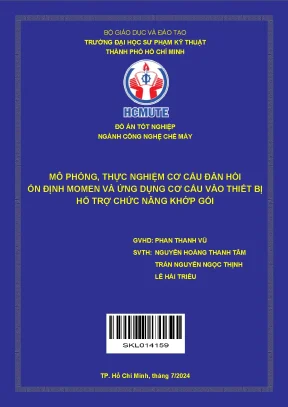

Đồ án tốt nghiệp "Mô phỏng, thực nghiệm cơ cấu đàn hồi ổn định momen và ứng dụng cơ cấu vào thiết bị hỗ trợ chức năng khớp gối" đã giải quyết thành công bài toán cốt lõi trong kỹ thuật y sinh: Tạo ra chuyển động quay có mô-men xoắn ổn định $250\text{ N}\cdot\text{mm}$ hoàn toàn thụ động bằng cơ cấu đàn hồi PEEK nguyên khối 3 nhánh Bezier. Kết quả mô phỏng số trên phần mềm Abaqus đạt độ tương thích cao với dữ liệu thực nghiệm đo đạc (sai lệch $< 4.1%$). Thiết bị nẹp hoàn chỉnh không chỉ sở hữu thiết kế gọn nhẹ ($580\text{ g}$), thẩm mỹ cao mà còn tích hợp linh hoạt 2 chế độ luyện tập - cố định, mở ra tiềm năng thương mại hóa lớn phục vụ cộng đồng y tế và người bệnh tại Việt Nam.
