Khám Phá Tín Hiệu Điện Mắt và Ứng Dụng Trong Thiết Bị Điện Sinh Học

Khám phá tín hiệu điện mắt và ứng dụng của nó trong báo cáo bài tập lớn cơ sở điện sinh học, cung cấp kiến thức chuyên sâu và thực tiễn.

• Tác giả: Đỗ Đức Cường
• Người hướng dẫn: TS. Nguyễn Phan Kiên
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ Thuật Y Sinh
• Đề tài: Tìm Hiểu Về Tín Hiệu Điện Mắt Và Ứng Dụng Trong Thiết Bị Điện Sinh Học
• Loại tài liệu: báo cáo bài tập lớn
• Năm xuất bản: 2013
• Địa điểm: Hà Nội

Mục lục chi tiết

• 1. PHẦN 1: GIỚI THIỆU CHUNG
• 1.1. DANH SÁCH THÀNH VIÊN
• 1.2. GIỚI THIỆU ĐỀ TÀI
• 2. PHẦN 2: CẤU TẠO GIẢI PHẪU CỦA MẮT NGƯỜI
• 2.1. CẤU TẠO CÁC BỘ PHẬN CHÍNH
• 2.2. DẪN TRUYỀN THỊ GIÁC
• 3. PHẦN 3: BẢN CHẤT VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CÁC LOẠI TÍN HIỆU ĐIỆN MẮT
• 3.1. GIỚI THIỆU CHUNG
• 3.2. ĐIỆN ĐỒ CẦU MẮT – EOG
• 3.2.1. Nguồn gốc của điện đồ cầu mắt - EOG
• 3.2.2. Nguyên lý thu nhận tín hiệu EOG
• 3.2.3. Cách đặt điện cực và dạng tín hiệu thu được
• 3.2.4. Ghi nhận tín hiệu nhiễu
• 3.3. ĐIỆN ĐỒ VÕNG MẠC
• 3.3.1. Nguồn gốc của tín hiệu
• 3.3.2. Nguyên lý thu nhận tín hiệu điện đồ võng mạc ERG
• 3.3.3. Nguyên tắc chung
• 3.3.4. Phương pháp thực hiện
• 3.3.5. Điện cực và dạng tín hiệu thu được
• 3.3.6. Các dạng tín hiệu nhiễu
• 4. PHẦN 4: CÁC THIẾT BỊ SỬ DỤNG TRONG ĐIỆN MẮT
• 4.1. THIẾT BỊ ĐO ĐIỆN ĐỒ CẦU MẮT (EOG)
• 4.1.1. Bộ khuếch đại
• 4.1.2. Bộ lọc tần số
• 4.1.3. Các điện cực ghi nhận
• 4.2. THIẾT BỊ ĐO ĐIỆN ĐỒ VÕNG MẠC (ERG)
• 5. PHẦN 5: DẠNG TÍN HIỆU MỘT SỐ BỆNH THƯỜNG GẶP
• 5.1. VIÊM SẮC TỐ VÕNG MẠC VÀ CÁC BỆNH LIÊN QUAN
• 5.2. CHỨNG LOẠN DƯỠNG TẾ BÀO NÓN VÀ TẾ BÀO QUE
• 5.3. CHỨNG RỐI LOẠN HOÀNG ĐIỂM
• 5.4. ĐỘNG MẠCH TRUNG TÂM VÕNG MẠC BỊ TẮC
• 6. PHẦN 6: TỔNG KẾT
• PHẦN 7: PHỤ LỤC
• PHỤ LỤC TÀI LIỆU THAM KHẢO
• LỜI NÓI ĐẦU

Tóm tắt

I. Giới thiệu chung về tín hiệu điện mắt và ứng dụng trong thiết bị điện sinh học

Bài báo này tập trung phân tích tín hiệu điện sinh học, đặc biệt là tín hiệu điện mắt, và ứng dụng của nó trong các thiết bị điện sinh học. Điện sinh lý học mắt tạo ra các tín hiệu điện phản ánh hoạt động của võng mạc và các cấu trúc khác. Việc hiểu rõ xử lý tín hiệu điện sinh học và các kỹ thuật thu nhận tín hiệu điện mắt là nền tảng cho việc phát triển các ứng dụng trong y tế và công nghệ. Nghiên cứu tập trung vào hai kỹ thuật chính: EOG (Electrooculography) và ERG (Electroretinography). Điện nhãn đồ (EOG) đo điện thế giữa giác mạc và võng mạc, phản ánh chuyển động mắt. Điện võng mạc đồ (ERG) đo hoạt động điện của võng mạc, giúp chẩn đoán bệnh lý võng mạc. Phát triển thiết bị điện sinh học y tế dựa trên các tín hiệu này ngày càng được chú trọng, mở ra nhiều hướng ứng dụng.

1.1 Cấu tạo và chức năng của mắt

Mắt người là một hệ thống quang học phức tạp. Giác mạc, thủy tinh thể, mống mắt, đồng tử, và võng mạc đóng vai trò quan trọng trong quá trình thu nhận và xử lý ánh sáng. Võng mạc, với các tế bào que và nón, chuyển đổi tín hiệu ánh sáng thành tín hiệu điện. Dẫn truyền thị giác qua thần kinh thị giác truyền tín hiệu lên não. Hiểu rõ cấu tạo mắt giúp hiểu rõ nguồn gốc của tín hiệu điện mắt. Sự tổn thương ở bất kỳ phần nào cũng ảnh hưởng đến chất lượng tín hiệu. Ví dụ, bệnh về thủy tinh thể có thể làm thay đổi độ hội tụ ánh sáng, dẫn đến tín hiệu điện mắt bị nhiễu. Tương tự, các bệnh về võng mạc, như viêm sắc tố võng mạc, gây ra những thay đổi đáng kể trong tín hiệu điện mắt. Nghiên cứu này tập trung vào việc phân tích tín hiệu điện mắt từ các cấu trúc chính của mắt, đặc biệt là võng mạc, để phát hiện các bất thường.

1.2 Thu nhận và xử lý tín hiệu điện mắt

Thu nhận tín hiệu điện mắt sử dụng các điện cực đặt trên da quanh mắt (EOG) hoặc trực tiếp trên mắt (ERG). EOG ghi nhận điện thế giữa giác mạc và võng mạc, nhạy cảm với chuyển động mắt. ERG ghi nhận hoạt động điện của tế bào que và nón, giúp đánh giá chức năng võng mạc. Phần tích tín hiệu điện mắt cần xử lý nhiễu, tách tín hiệu cần thiết. Các kỹ thuật xử lý tín hiệu điện sinh học, như lọc, khuếch đại, và biến đổi Fourier, được sử dụng để làm sạch và trích xuất thông tin hữu ích. Lọc tín hiệu điện sinh học giúp loại bỏ nhiễu từ các nguồn khác, đảm bảo độ chính xác của kết quả. Khuếch đại tín hiệu điện sinh học tăng cường tín hiệu yếu, giúp phát hiện các thay đổi nhỏ. Biến đổi Fourier phân tích thành phần tần số của tín hiệu, giúp phân biệt các loại tín hiệu khác nhau. Điện đồ cầu mắt (EOG) và điện võng mạc đồ (ERG) là hai kỹ thuật quan trọng trong điện sinh lý học mắt.

II. Ứng dụng của tín hiệu điện mắt trong thiết bị điện sinh học

Tín hiệu điện mắt có nhiều ứng dụng trong thiết bị điện sinh học. Ứng dụng trong người khuyết tật là một hướng phát triển quan trọng. Các thiết bị điều khiển bằng tín hiệu điện mắt cho phép người khuyết tật vận động hạn chế tương tác với môi trường. Giao diện não máy (BCI) là một ví dụ điển hình. Việc phục hồi chức năng bằng điều khiển thiết bị không dây mở ra tiềm năng cải thiện chất lượng sống cho người khuyết tật. Thiết kế thiết bị điện sinh học cần chú trọng đến yếu tố an toàn, tuân thủ các tiêu chuẩn thiết bị điện sinh học. Nghiên cứu tín hiệu điện mắt tiếp tục phát triển, hứa hẹn nhiều ứng dụng mới trong tương lai. Điện cực ghi nhận tín hiệu cần được cải tiến để tăng độ chính xác và giảm nhiễu. Thuật toán xử lý tín hiệu cần được tối ưu hóa để tăng tốc độ xử lý và giảm thời gian phản hồi.

2.1 Ứng dụng trong y tế

Thiết bị điện sinh học y tế sử dụng tín hiệu điện mắt để chẩn đoán và theo dõi bệnh lý. EOG được sử dụng để đánh giá chức năng vận động mắt, phát hiện các bệnh về thần kinh thị giác. ERG giúp đánh giá chức năng võng mạc, phát hiện sớm các bệnh lý võng mạc như thoái hóa điểm vàng. Giám sát sinh tồn cũng có thể được thực hiện bằng cách theo dõi các thay đổi trong tín hiệu điện mắt. Dữ liệu từ phân tích dữ liệu sinh học giúp bác sĩ đưa ra chẩn đoán chính xác và kế hoạch điều trị hiệu quả. Cộng nghệ cảm biến sinh học đóng vai trò quan trọng trong việc thu thập dữ liệu chính xác và đáng tin cậy. Điện cực được thiết kế để tối ưu hóa sự tiếp xúc với bề mặt da quanh mắt, giảm thiểu nhiễu và tăng độ nhạy. Điện cực cũng được thiết kế để đảm bảo an toàn và thoải mái cho bệnh nhân trong quá trình ghi nhận tín hiệu.

2.2 Ứng dụng trong công nghệ

Tín hiệu điện mắt được ứng dụng trong nhiều lĩnh vực công nghệ. Điều khiển thiết bị bằng tín hiệu điện mắt cho phép tương tác không cần tay, mở ra khả năng điều khiển thiết bị trong nhiều môi trường khác nhau. Ứng dụng trong game và thực tế ảo tạo ra trải nghiệm tương tác trực quan và hấp dẫn. Học máy và thực tế tăng cường được sử dụng để phân tích và hiểu tín hiệu điện mắt một cách hiệu quả. Thực tiễn đào tạo và phát triển các ứng dụng mới dựa trên tín hiệu điện mắt cần sự hợp tác giữa các chuyên gia trong nhiều lĩnh vực. Xu hướng công nghệ điện sinh học đang phát triển mạnh mẽ, mở ra nhiều cơ hội nghiên cứu và ứng dụng. Ứng dụng tương lai của tín hiệu điện mắt rất rộng mở, bao gồm giao diện người máy, điều khiển robot, và nhiều ứng dụng khác trong đời sống.

Trích đoạn nội dung tài liệu

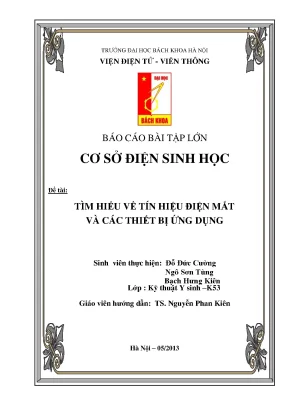

TRƯỜNG ĐẠI HỌC BÁCH KHOA HÀ NỘI VIỆN ĐIỆN TỬ - VIỄN THÔNG BÁO CÁO BÀI TẬP LỚN CƠ SỞ ĐIỆN SINH HỌC Đề tài: TÌM HIỂU VỀ TÍN HIỆU ĐIỆN MẮT VÀ CÁC THIẾT BỊ ỨNG DỤNG Sinh viên thực hiện: Đỗ Đức Cƣờng Ngô Sơn Tùng Bạch Hƣng Kiên Lớp : Kỹ thuật Y sinh –K53 Giáo viên hƣớng dẫn: TS. Nguyễn Phan Kiên Hà Nội – 05/2013 Báo cáo Bài tập lớn môn học CSĐSH MỤC LỤC MỤC LỤC. 4 PHẦN 1: GIỚI THIỆU CHUNG. DANH SÁCH THÀNH VIÊN.

GIỚI THIỆU ĐỀ TÀI. 5 PHẦN 2: CẤU TẠO GIẢI PHẪU CỦA MẮT NGƢỜI. CẤU TẠO CÁC BỘ PHẬN CHÍNH. Thủy tinh thể ( Lens).

DẪN TRUYỀN THỊ GIÁC. 12 PHẦN 3: BẢN CHẤT VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CÁC LOẠI TÍN HIỆU ĐIỆN MẮT. GIỚI THIỆU CHUNG. ĐIỆN ĐỒ CẦU MẮT – EOG.

Nguồn gốc của điện đồ cầu mắt - EOG. Nguyên lý thu nhận tín hiệu EOG. Cách đặt điện cực và dạng tín hiệu thu được. Ghi nhận tín hiệu nhiễu.

ĐIỆN ĐỒ VÕNG MẠC. Nguồn gốc của tín hiệu. Nguyên lý thu nhận tín hiệu điện đồ võng mạc ERG. Nguyên tắc chung.

Phương pháp thực hiện. Điện cực và dạng tín hiệu thu được. Các dạng tín hiệu nhiễu. 36 PHẦN 4: CÁC THIẾT BỊ SỬ DỤNG TRONG ĐIỆN MẮT.

THIẾT BỊ ĐO ĐIỆN ĐỒ CẦU MẮT (EOG). Bộ khuếch đại. Bộ lọc tần số. Các điện cực ghi nhận.

THIẾT BỊ ĐO ĐIỆN ĐỒ VÕNG MẠC (ERG). 42 Đề tài Tìm hiểu về tín hiệu điện mắt và các thiết bị ứng dụng Page 2 Báo cáo Bài tập lớn môn học CSĐSH PHẦN 5: DẠNG TÍN HIỆU MỘT SỐ BỆNH THƢỜNG GẶP. VIÊM SẮC TỐ VÕNG MẠC VÀ CÁC BỆNH LIÊN QUAN. CHỨNG LOẠN DƯỠNG TẾ BÀO NÓN VÀ TẾ BÀO QUE.

CHỨNG RỐI LOẠN HOÀNG ĐIỂM. ĐỘNG MẠCH TRUNG TÂM VÕNG MẠC BỊ TẮC. 46 PHẦN 6: TỔNG KẾT. 48 PHẦN 7: PHỤ LỤC …………………………….

PHỤ LỤC TÀI LIỆU THAM KHẢO ……………………………………………………. 50 Đề tài Tìm hiểu về tín hiệu điện mắt và các thiết bị ứng dụng Page 3 Báo cáo Bài tập lớn môn học CSĐSH LỜI NÓI ĐẦU Ngày nay, nền kinh tế nước ta đang phát triển mạnh mẽ, đời sống xã hội cũng được nâng cao nên vấn đề sức khỏe ngày càng được mọi người quan tâm hơn. Ngành Điện tử Y sinh cũng vì thế càng cần phát triển hơn, cần có những nghiên cứu, ứng dụng thực tế hơn. Nhưng để đạt được điều đó các kỹ sư thiết kế ngoài những kiến thức và kỹ năng chuyên ngành điện tử thì cũng cần có một số kiến thức cơ bản về cấu tạo và hoạt động chức năng của các cơ quan, các phương pháp đo đạc thăm dò chức năng của các cơ quan và hệ thống cơ quan của cơ thể.

Qua đó hiểu được các phương pháp ứng dụng thăm dò, đo đạc các chức năng này trong chuẩn đoán, điều trị. Do đó, nhóm em đã chọn đề tài “Tìm hiểu về tín hiệu điện mắt và các thiết bị ứng dụng”. Qua đề tài của mình nhóm em mong muốn có thể tìm hiểu được nguyên lý cơ sở điện sinh học sinh ra tín hiệu điện mắt, các phương pháp, kỹ thuật xử lý tín hiệu. Đồng thời nhóm sẽ có những trang bị về các thiết bị ứng dụng hiện nay.

Nhóm em xin chân thành cảm ơn thầy giáo Nguyễn Phan Kiên đã tận tình hướng dẫn, giúp đỡ nhóm em hoàn thành đề tài này. Trong quá trình thực hiện đề tài, do kiến thức còn hạn chế nên nhóm em không tránh khỏi sai sót, chúng em rất mong được sự nhận xét góp ý của thầy để bài luận của nhóm em được hoàn thiện hơn. Đề tài Tìm hiểu về tín hiệu điện mắt và các thiết bị ứng dụng Page 4 Báo cáo Bài tập lớn môn học CSĐSH PHẦN 1: GIỚI THIỆU CHUNG 1. DANH SÁCH THÀNH VIÊN STT Họ và tên SHSV Địa chỉ mail Ghi chú 1 Đỗ Đức Cường 20083278 [e-mail] Nhóm trưởng 2 Ngô Sơn Tùng 20083008 [e-mail] 3 Bạch Hưng Kiên 20081428 bachhungkien@gmail.

GIỚI THIỆU ĐỀ TÀI Đề tài “ Tìm hiểu về tín hiệu điện mắt và các thiết bị ứng dụng”. Để có thể theo dõi một cách dễ dàng bài luận nhóm em xin đưa ra một vài giới thiệu sơ qua về đề tài như sau: Trước tiên để có thể tìm hiểu được bản chất của tín hiệu điện mắt thì nhóm em đã đưa ra cấu tạo giải phẫu của mắt. Sau đó phần chính nhóm em xin đi sâu vào tìm hiểu hai loại tín hiệu mắt phổ biến được sử dụng trong lâm sàng hiện nay đó là tín hiệu điện đồ cầu mắt (EOG) và tín hiệu điện đồ võng mạc (ERG). Tiếp đó chúng em xin giới thiệu sơ qua về một số tín hiệu được chẩn đoán là bệnh.

Do còn hạn chế về thời gian, và hiểu biết còn hạn hẹp nên những gì chúng em đề cập đến trong bài luận cũng chỉ mang tính chất tổng quan chưa thể chi tiết, cụ thể rõ ràng được. Nhóm em cũng rất hi vọng có thể phát triển hơn nữa để có thể đưa ra một bài luận chi tiết, đầy đủ hơn để có thể giúp đỡ mọi người trong học tập cũng như nghiên cứu. Rất mong nhận được sự quan tâm, góp ý của tất cả mọi người. Nhóm em xin trân trọng cảm ơn! Đề tài Tìm hiểu về tín hiệu điện mắt và các thiết bị ứng dụng Page 5 Báo cáo Bài tập lớn môn học CSĐSH PHẦN 2: CẤU TẠO GIẢI PHẪU CỦA MẮT NGƢỜI Tìm hiểu về cấu tạo của mắt ban đầu hẳn ai cũng đặt ra những câu hỏi hết sức bình thường như: Làm sao mắt người có thể tự điều tiết để quan sát được những sự vật ở gần cũng như ở xa? Hai mắt cùng nhìn sự vật nhưng làm sao con người có thể thu nhận được một hình ảnh trung thực nhất? Mắt người thu nhận hình ảnh như thế nào, cấu tạo của mắt ra sao?.

Và rất rất nhiều câu hỏi như thế nữa. Để có thể trả lời cho những câu hỏi đó, đồng thời để có thể hiểu về cơ sở điện sinh học của mắt trước tiên chúng ta sẽ đi tìm hiểu về cấu tạo giải phẫu của mắt. TỔNG QUAN Mắt người nằm trong hai lỗ hốc hai bên sống mũi, trên có gò lông mày và trán, dưới giáp xương má; là một hệ thống quang học phức tạp, giúp con người cảm nhận các bức xạ điện từ nằm trong vùng ánh sáng nhìn thấy. Đây chính là bộ phận phát hiện ánh sáng có cấu trúc hết sức phức tạp và là điều kỳ diệu mà tạo hóa đã ban tặng cho con người chúng ta.

Khi ánh sáng kích thích thì tại mắt sẽ có một hệ thống tiếp nhận và gửi các xung điện dọc theo thần kinh thị giác đến các vùng của vỏ não phân tích và hiển thị hình ảnh giúp con người các thể quan sát được mọi vật xung quanh. Đề tài Tìm hiểu về tín hiệu điện mắt và các thiết bị ứng dụng Page 6 Báo cáo Bài tập lớn môn học CSĐSH Mắt người gồm có nhãn cầu, hệ thần kinh và những bộ phận phụ thuộc như mí mắt, lông mi, các cơ mắt, tuyến lệ, các màng tiếp hợp… Nhãn cầu là thành phần quan trọng nhất được đỡ bởi các cơ vận nhãn, nó được so sánh như một chiếc máy ảnh kỳ diệu vì đặc tính quang học chính xác của mình. Nhãn cầu gồm 3 lớp màng: Màng ngoài là củng mạc, màng giữa là màng bồ đào, màng trong là võng mạc. Nhìn vào hình 2.1 ở trên thì một phần củng mạc ở phía trước mắt biến đổi thành giác mạc.

Sau giác mạc là thủy dịch. Tiếp theo là đồng tử, mống mắt, thủy tinh thể. Nằm sau thủy tinh thể là khối dịch lỏng gọi là dịch kính. Sau đây chúng ta sẽ tìm hiểu rõ hơn cấu tạo chức năng của từng bộ phận.

CẤU TẠO CÁC BỘ PHẬN CHÍNH 2. Giác mạc (cornea) Ánh sáng đi vào mắt thông qua giác mạc. Giác mạc nối tiếp với củng mạc lồi ra phía trước được bọc bởi một lớp trong suốt gọi là kết mạc. Đây là vùng có cấu tạo giải phẫu rất đặc biệt và có vai trò sinh lý rất quan trọng của nhãn cầu.

Giác mạc gồm 5 lớp có cấu tạo và chức năng như sau: Đề tài Tìm hiểu về tín hiệu điện mắt và các thiết bị ứng dụng Page 7 Báo cáo Bài tập lớn môn học CSĐSH - Lớp biểu mô giác mạc Gồm 5-7 lớp biểu mô xếp tầng rất trật tự, không sừng hóa. Lớp trên cùng là hai hàng tế bào mỏng dẹt, bề mặt có các vi nhung mao và các lỗ siêu lọc có nhiệm vụ trao đổi chất, chuyển hóa các chất và là nơi bám dính của màng nước mắt. Lớp trung gian có 2-3 lớp tế bào đa diện dạng xòe ngón tay hoặc nhánh. Các tế bào đáy hình trụ gắn chặt với tế bào đáy ở trước và liên kết với màng Bowman.

- Lớp màng Bowman Lớp màng này là màng mỏng trong suốt áp sát vào lớp nhu mô. Màng Bowman có chức năng chống lại các tác nhân gây chấn thương cơ học và kháng khuẩn. Khi vùng này bị tổn thương thì tổ chức xơ mới sẽ thay thế làm cho vùng đó mất tính trong suốt. - Lớp nhu mô Chiếm 90% bề dày giác mạc.

Bao gồm các sợi liên kết bản chất là các sợi collagen cùng các tế bào cố định và tế bào di động. Khi giác mạc bị tổn thương các tế bào cố định biến thành các nguyên bào sợi có khả năng phân chia, tổng hợp nên chất căn bản của tổ chức liên kết và thực bào những mảnh vụn của tế bào viêm, những sợ collagen bị hư hại. Còn các tế bào di động gồm các tế bào bạch cầu tới các khe kẽ giữa những lớp sợi, những tế bào giác mạc vùng rìa. Khi giác mạc bị viêm các tế bào di động tăng cao gây nên tình trạng thâm nhiễm bạch cầu ở vùng viêm.

Cấu trúc đặc biệt của lớp nhu mô này góp phần tạo nên độ trong suốt của giác mạc. - Lớp màng Descemet Màng Descemet trong suốt có cấu tạo gồm các sợi rất nhỏ kết chặt với nhau nhờ chất căn bản làm nên đặc tính tương đối dai và đàn hồi. Các sợi màng này kéo dài liên tục tới góc tiền phòng tạo nên cấu trúc bè củng mạc là nơi dẫn lưu thủy dịch từ tiền phòng ra ngoài. Đề tài Tìm hiểu về tín hiệu điện mắt và các thiết bị ứng dụng Page 8 Báo cáo Bài tập lớn môn học CSĐSH - Lớp nội mô Là một lớp tế bào hình lục giác xếp sát vào nhau trải để trên mặt sau của màng Descemet.
