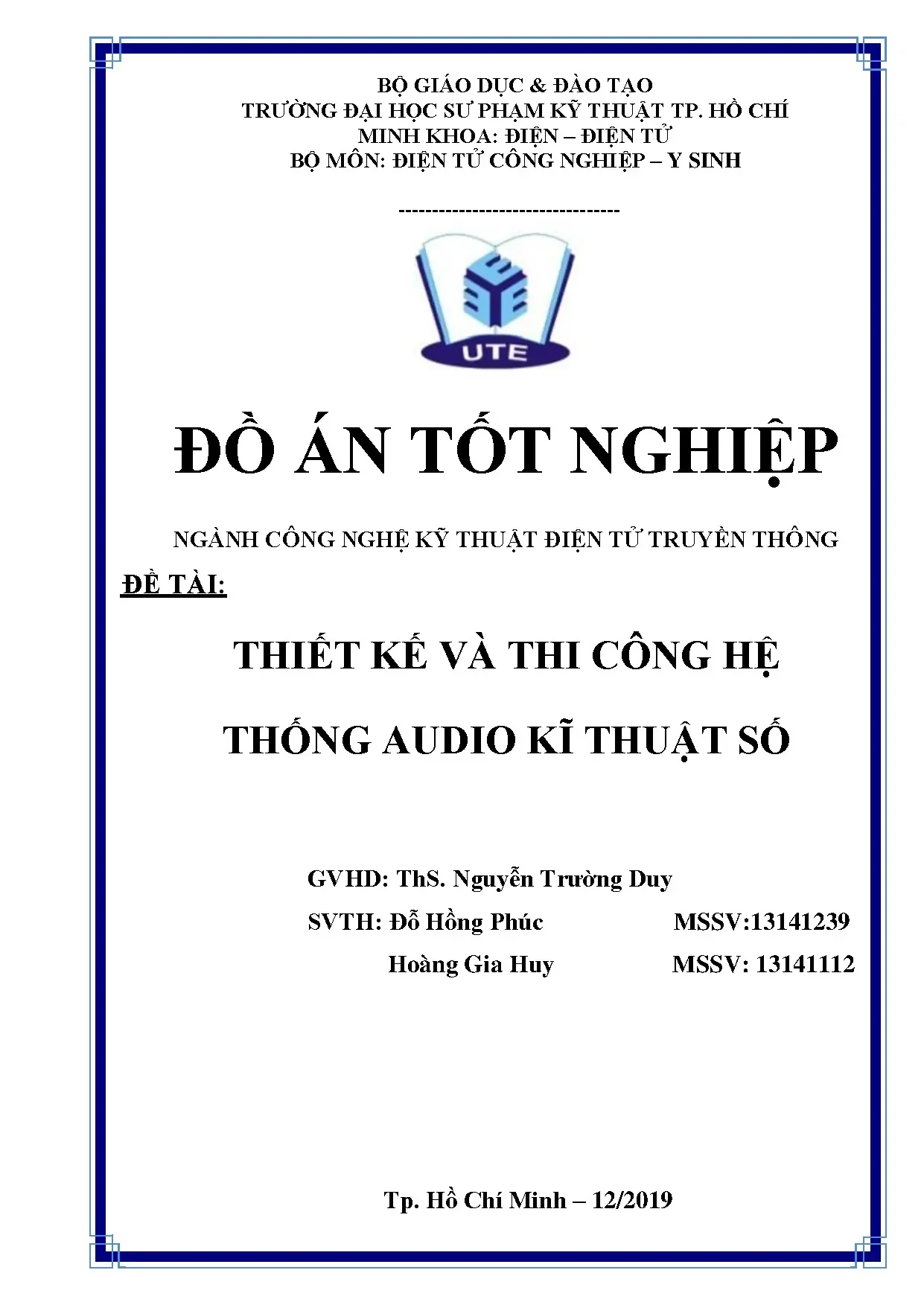

Đồ án tốt nghiệp: Thiết kế và thi công hệ thống Hi-End Audio kỹ thuật số - ĐH Sư Phạm Kỹ Thuật TP.HCM

Tìm hiểu chi tiết cách thiết kế hệ thống Hi-End Audio kỹ thuật số sử dụng Raspberry Pi. Hướng dẫn lựa chọn thành phần, lắp ráp hệ thống, và tối ưu hóa chất

• Tác giả: Đỗ Hồng Phúc
• Người hướng dẫn: ThS. Nguyễn Trường Duy
• Trường học: Trường Đại học Sư phạm Kỹ thuật TP. Hồ Chí Minh
• Chuyên ngành: Kỹ thuật Điện - Điện tử
• Đề tài: Thiết kế và thi công hệ thống Hi-end audio kĩ thuật số
• Loại tài liệu: Đồ án tốt nghiệp
• Năm xuất bản: 2019
• Địa điểm: Thành phố Hồ Chí Minh

Tóm tắt

I. Tổng quan về thiết kế và thi công hệ thống Hi End Audio kỹ thuật số

Hệ thống Hi-End Audio kỹ thuật số là giải pháp tái tạo âm thanh chất lượng cao, kết hợp giữa công nghệ số hiện đại và nguyên lý âm học truyền thống. Đồ án tốt nghiệp kỹ thuật điện tử truyền thông tập trung vào việc thiết kế và thi công hệ thống audio sử dụng Raspberry Pi 3 Model B làm music server chạy hệ điều hành Volumio. Hệ thống xử lý các file nhạc chuẩn Lossless, Hi-Res Audio và DSD được rip từ CD, DVD, SACD hoặc mua trực tuyến. Module DAC pifi 2 đảm nhận vai trò giải mã tín hiệu số chất lượng cao. Bộ Arduino kết hợp module PT2315 điều chỉnh âm sắc. Chipamp KIA6210 khuếch đại công suất tín hiệu trước khi xuất ra loa Victor toàn dải T150D. Toàn bộ quy trình từ nghiên cứu lý thuyết, thiết kế sơ đồ nguyên lý, thiết kế PCB, lập trình điều khiển đến chạy thử nghiệm và cân chỉnh đều được thực hiện bài bản, đảm bảo chất lượng âm thanh đầu ra đạt chuẩn Hi-End.

1.1. Khái niệm và đặc điểm của hệ thống Hi End Audio

Hi-End Audio là hệ thống âm thanh cao cấp, tái tạo tín hiệu với độ trung thực tối đa. Đặc điểm nổi bật bao gồm dải tần rộng từ 20Hz đến 20kHz, tỷ lệ méo tiếng thấp và tỷ lệ tín hiệu trên nhiễu cao. Hệ thống Hi-End kỹ thuật số xử lý tín hiệu số trước khi chuyển đổi sang analog. Các chuẩn nhạc như Lossless, Hi-Res Audio, DSD đảm bảo nguồn phát chất lượng. Âm sắc được phân biệt bởi biên độ các họa âm khác nhau, tạo nên đặc trưng riêng cho từng nhạc cụ.

1.2. Vai trò của đồ án tốt nghiệp trong đào tạo kỹ thuật điện tử

Đồ án tốt nghiệp kỹ thuật điện tử truyền thông là cơ hội áp dụng kiến thức tổng hợp vào thực tiễn. Sinh viên được rèn luyện kỹ năng nghiên cứu, thiết kế mạch điện tử, lập trình nhúng và xử lý tín hiệu số. Dự án thiết kế hệ thống Hi-End Audio đòi hỏi hiểu biết về Raspberry Pi, Arduino, module DAC, mạch khuếch đại công suất và xử lý âm học phòng nghe. Quy trình từ thiết kế sơ đồ nguyên lý, vẽ PCB, lắp ráp, chạy thử nghiệm đến cân chỉnh phản ánh năng lực kỹ thuật toàn diện của kỹ sư điện tử.

II. Phân tích yêu cầu và vấn đề khi xây dựng hệ thống audio kỹ thuật số

Xây dựng hệ thống Hi-End Audio kỹ thuật số đặt ra nhiều thách thức về kỹ thuật. Nguồn phát phải đảm bảo tín hiệu số chất lượng cao từ các file Lossless, Hi-Res Audio, DSD. Việc chọn Raspberry Pi 3 Model B làm music server yêu cầu cài đặt hệ điều hành Volumio phù hợp, hỗ trợ đa định dạng nhạc và kết nối mạng nội bộ ổn định. Module DAC pifi 2 phải giải mã tín hiệu với độ chính xác cao, hạn chế jitter và méo hài. Bộ điều khiển Arduino kết hợp module PT2315 cần lập trình chính xác để điều chỉnh âm sắc linh hoạt. Mạch khuếch đại công suất sử dụng chipamp KIA6210 phải đạt công suất đủ, méo tiếng thấp. Loa Victor toàn dải T150D cần tương thích tốt với mạch khuếch đại. Ngoài ra, chống nhiễu cho toàn bộ hệ thống và xử lý phòng nghe là vấn đề then chốt ảnh hưởng trực tiếp đến chất lượng âm thanh đầu ra.

2.1. Thách thức trong xử lý tín hiệu số và giải mã DAC

Tín hiệu số chất lượng cao đòi hỏi quá trình giải mã chính xác từ DAC. Module pifi 2 phải xử lý các định dạng Lossless, Hi-Res Audio, DSD với độ méo hài tổng thấp. Jitter là vấn đề nghiêm trọng, gây biến dạng tín hiệu và giảm chất lượng âm thanh. Việc đồng bộ clock giữa Raspberry Pi và DAC cần được tối ưu. Chống nhiễu nguồn cấp, nhiễu EMI từ mạch digital sang mạch analog là thách thức kỹ thuật. Thiết kế PCB đúng nguyên tắc phân tách ground plane giúp giảm thiểu nhiễu xuyên âm hiệu quả.

2.2. Vấn đề khuếch đại công suất và tương thích loa

Mạch khuếch đại công suất sử dụng chipamp KIA6210 cần đạt hiệu suất cao, méo tiếng thấp và dải tần tuyến tính. Thiết kế nguồn cấp ổn định, đủ công suất là yếu tố quyết định chất lượng âm thanh đầu ra. Loa Victor toàn dải T150D có trở kháng và độ nhạy riêng, yêu cầu mạch khuếch đại tương thích để đạt công suất tối ưu. Tụ lọc nguồn, cuộn cảm và trở kháng dây loa ảnh hưởng đến damping factor. Xử lý phòng nghe với tán âm, tiêu âm và basstrap giúp kiểm soát phản xạ âm, giảm méo do môi trường.

III. Giải pháp thiết kế và phương pháp thi công hệ thống Hi End Audio

Giải pháp thiết kế hệ thống Hi-End Audio kỹ thuật số dựa trên kiến trúc modular, mỗi khối chức năng được thiết kế và kiểm thử độc lập. Raspberry Pi 3 Model B chạy Volumio làm music server, quản lý kho nhạc qua mạng nội bộ và điều khiển từ điện thoại hoặc laptop. Module DAC pifi 2 kết nối trực tiếp với Raspberry Pi qua giao tiếp I2S, đảm bảo truyền tín hiệu số chất lượng cao với độ trễ thấp. Arduino điều khiển module PT2315 qua giao thức I2C, cho phép tùy chỉnh bass, treble và âm lượng. Chipamp KIA6210 được thiết kế mạch tối ưu với nguồn cấp tuyến tính, tụ lọc lớn và layout PCB ngắn gọn để giảm nhiễu. Loa Victor toàn dải T150D được bố trí trong thùng loa tính toán thể tích phù hợp. Quy trình thi công bao gồm: thiết kế sơ đồ nguyên lý từng module, vẽ PCB, hàn linh kiện, lập trình kết nối, chạy thử nghiệm và cân chỉnh hệ thống.

3.1. Thiết kế kiến trúc phần cứng và lập trình điều khiển

Kiến trúc phần cứng được phân thành các khối: music server Raspberry Pi, DAC pifi 2, bộ điều khiển Arduino với PT2315, mạch khuếch đại KIA6210 và loa T150D. Mỗi module thiết kế sơ đồ nguyên lý riêng, vẽ PCB tối ưu layout chống nhiễu. Lập trình điều khiển sử dụng Python trên Volumio, kết nối Arduino qua giao tiếp serial. Giao diện LCD 16x2 hiển thị trạng thái hệ thống. Cảm biến chạm điều khiển chức năng trực tiếp. Code Python được biên dịch bằng Python Interpreter, xử lý dữ liệu audio và điều khiển module DAC, PT2315.

3.2. Quy trình thi công lắp ráp và cân chỉnh hệ thống

Thi công hệ thống tuân thủ quy trình bài bản. Bước đầu tiên là chế tạo PCB theo thiết kế, hàn linh kiện SMD và DIP chính xác. Lắp ráp các module vào thùng máy gọn gàng, đảm bảo tản nhiệt tốt cho chipamp KIA6210. Đấu nối dây tín hiệu và nguồn cấp theo sơ đồ, chú ý phân tách ground digital và analog. Chạy thử nghiệm từng module trước khi tích hợp toàn hệ thống. Cân chỉnh âm sắc qua PT2315, kiểm tra đáp tuyến tần số và méo tiếng bằng thiết bị đo. Xử lý phòng nghe với basstrap và vật liệu tiêu âm để tối ưu chất lượng.

IV. Kết luận và ứng dụng thực tiễn của hệ thống Hi End Audio kỹ thuật số

Đồ án thiết kế và thi công hệ thống Hi-End Audio kỹ thuật số đã hoàn thành mục tiêu đề ra. Hệ thống hoạt động ổn định, tái tạo âm thanh chất lượng cao từ nguồn phát Lossless, Hi-Res Audio và DSD. Raspberry Pi chạy Volumio quản lý kho nhạc hiệu quả, điều khiển thuận tiện qua mạng nội bộ. Module DAC pifi 2 giải mã tín hiệu chính xác, chipamp KIA6210 khuếch đại công suất đủ cho loa Victor T150D. Kết quả đo kiểm cho thấy méo hài tổng thấp, dải tần tuyến tính và tỷ lệ tín hiệu trên nhiễu cao. Hệ thống chứng minh khả năng ứng dụng trong nhiều lĩnh vực: nghe nhạc gia đình cao cấp, phòng thu nhỏ, phòng demo sản phẩm âm thanh. Giải pháp sử dụng Raspberry Pi và Arduino giúp giảm chi phí đáng kể so với thương mại mà vẫn đảm bảo chất lượng Hi-End. Đồ án mở ra hướng phát triển tích hợp thêm streaming service, multi-room audio và điều khiển giọng nói.

4.1. Đánh giá kết quả đạt được và ưu nhược điểm

Kết quả đo kiểm hệ thống cho thấy đáp tuyến tần số phẳng trong dải 20Hz-20kHz, méo hài tổng dưới 0.1% ở công suất danh định. Tỷ lệ tín hiệu trên nhiễu đạt trên 90dB, đảm bảo âm thanh sạch và chi tiết. Ưu điểm nổi bật: chi phí thấp, linh hoạt tùy biến, hỗ trợ đa định dạng nhạc. Nhược điểm cần cải thiện: thời gian khởi động Volumio còn chậm, giao diện Python trên Volumio có một số lỗi, cộng đồng hỗ trợ hạn chế so với Raspbian hay Windows. Hệ thống đáp ứng tốt nhu cầu nghe nhạc Hi-End tại nhà.

4.2. Hướng phát triển và ứng dụng mở rộng

Hệ thống Hi-End Audio kỹ thuật số có nhiều hướng phát triển tiềm năng. Tích hợp dịch vụ streaming như Spotify, Tidal trực tiếp vào Volumio mở rộng nguồn nhạc. Mở rộng multi-room audio cho phép phát nhạc đồng thời nhiều phòng. Thêm điều khiển giọng nói qua Google Assistant hoặc Alexa tăng trải nghiệm người dùng. Nâng cấp DAC cao cấp hơn như ES9038Q2M cải thiện chất lượng giải mã. Thiết kế mạch class D hiệu suất cao thay thế KIA6210 giảm kích thước và tăng công suất. Ứng dụng trong phòng thu nhỏ, quán cà phê nhạc, showroom âm thanh thương mại.

Trích đoạn nội dung tài liệu

CHƯƠNG 1. TỔNG QUAN  Chương 2: Cơ sở lý thuyết Trình bày các kiến thức lý thuyết về Raspberry Pi 3, module DAC Pifi, Arduino, màn hình lcd 16x2, module cảm biến chạm TTP223, module Audio processor PT2315, chuẩn truyền I2S, I2C, kiến thức cơ bản về điện thanh, sóng âm thanh, nhạc số, hệ điều hành Volumio, kiến thức về hệ thống nghe nhạc số, kiến thức thiết kế amply, kiến thức về loa và thùng loa sẽ được áp dụng trong đề tài.  Chương 3: Tính toán và Thiết kế Trình bày sơ đồ khối của hệ thống, tính toán thiết kế cho từng khối.  Chương 4: Thi công hệ thống Thi công mạch nguồn, mạch khuếch đại công suất KIA6210.

Cài đặt hệ thống Volumio trên raspberry, cấu hình các thông số như network, driver DAC, sắp xếp nhạc số trên ổ cứng. Thi công module tiền khuếch đại theo thiết kế. Lập trình điều khiển cho module tiền khuếch đại. Kiểm tra, chạy thử nghiệm và tinh chỉnh lỗi.

 Chương 5: Kết quả, Nhận xét và Đánh giá Trình bày kết quả đã đạt được và đưa ra những bàn luận về sản phẩm.  Chương 6: Kết luận và hướng phát triển Kết luận chung về đề tài và hướng phát triển của nó. BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH 4 CHƯƠNG 2: CỞ SỞ LÝ THUYẾT Chương 2.1 GIỚI THIỆU VỀ HỆ THỐNG HI-END AUDIO KĨ THUẬT SỐ 2.1 Giới thiệu chung AUDIO là một lĩnh vực không thể thiếu trong cuộc sống và có lịch sử phát triển rất lâu đời. Chiếc máy hát đĩa than là chiếc máy có thể coi là phát minh đầu tiên và cũng lâu đời nhất tính thời điểm hiện tại khi được sản xuất lần đầu cách đây khoảng 200 năm.

Lịch sử của việc ghi âm bắt đầu hình thành từ năm 1796 khi Antoine Favre, một thợ sản xuất đồng hồ đã trình bày ý tưởng của anh về một thiết bị mà ngày nay chúng ta biết đến với tên gọi máy hát có ống quay hình trụ, hay còn gọi là “Musical box”. Đó chỉ là một dụng cụ chơi nhạc tự động, có thể chơi các giai điệu định sẵn theo ý muốn nhưng không thể thu bất cứ âm thanh nào. Vì thế, để có thể tái hiện các tín hiệu âm thanh trong cuộc sống, trước hết người ta cần phải phát minh ra một thiết bị có thể ghi lại các âm thanh đó. Năm 1887, Emile Berliner, người Mỹ, đã phát minh ra một thiết bị có thể ghi lại các rung động của âm thanh trên đĩa kẽm thay vì trên các ống quay hình trụ.

Thiết bị được gọi là máy thu âm. Thiết bị tạo ra các đường rãnh trên mặt phẳng của đĩa. Âm thanh thay sẽ được ghi lại qua các đường rãnh hình xoáy ốc có độ sâu không đổi trên một đĩa phẳng. Berliner gọi loại đĩa này là đĩa ghi âm.

Các đĩa thu âm thời kỳ đầu và ống quay hình trụ có khả năng tạo ra âm thanh với chất lượng tương tự nhau, mặc dù về mặt lý thuyết, các ống quay hình trụ của Edison có thời lượng ghi/phát từ 2 hoặc 4 phút, thu với tốc độ 160 vòng/phút. Còn đĩa của Berliner chạy với tốc độ 60 vòng/phút trong thời gian 2 phút. Từ đó đĩa than và máy hát đĩa than ra đời đánh dấu chặn đường đầu tiên trong lịch sử ngành Audio. Mãi đến những 1900s sự ra đời một công nghệ mới đó là đèn điện tử, đánh dấu bước chuyển mình mạnh mẽ của ngành công nghiệp Audio khi dần loại bỏ tất cả các bộ phận cơ của mâm đĩa than chuyển dần sang chạy điện.

Bước chuyển này khi đèn điện tử cũng được nghiên cứu và cho ra âm thanh trung thực như máy máy đĩa cơ khi sử dụng các cực cathode anode của đèn để khuếch đại tín hiệu sóng âm từ mâm đĩa than. Phải chờ đến những năm 20 của thế kỷ trước, những chiếc ampli đèn đầu BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH 5 CHƯƠNG 2: CỞ SỞ LÝ THUYẾT tiên mới được bán trên thị trường. Chúng tuy thiết kế rất đơn giản song đảm nhiệm chức năng khuyếch đại tín hiệu rất thành công. Tất cả các sơ đồ thiết kế chỉ sử dụng một loại đèn duy nhất được sản xuất thời bấy giờ, đó là đèn 3 cực đốt trực tiếp (direct heating triode) và chỉ chạy duy nhất ở class A.

Khi ấy, người chơi phải dùng ampli đèn một cách rất cẩn thận vì đèn còn hiếm và giá đèn rất cao. Các ampli cổ đa phần sử dụng biến áp nối tầng (interstage transfomer) để hiệu suất hoạt động của đèn đạt được mức cao nhất. Thời đó tầng công suất không phải lúc nào cũng đòi hỏi phải có biến áp bởi vì một số loa cổ có trở kháng rất cao (hơn 2.000 ohm, trong khi ngày nay, đa số đều từ 4-8 ohm) và các loa đời cổ có thể nối trực tiếp với anode của đèn qua một tụ đầu to khổng lồ. Các chuẩn âm thanh bây giờ là mono chủ yếu và ampli đèn điện tử chỉ chạy theo kiểu monoblock.

Và sau này có một kiểu cho stereo là single end. Stereo ra đời đánh dấu chuẩn âm thanh mới sống động và chân thật hơn. Khi các hãng thu âm bắt đầu cho ra những bản ghi stereo đầu tiên và dần thương mại hoá các sản phẩm audio của mình một cách mạnh mẽ. Năm 1935 đánh dấu sự ra đời của băng cối và công nghẹ ghi âm HIFI và đến tận năm 1955 thì công nghệ ghi âm stereo mới ra đời, cũng với đó các đầu chạy băng như AKAI, REVOX cũng chiếm thị trường Audio khi băng cối có thể xoá và chép lại một cách dễ dàng chứ không như mâm than.

Và một phiên bản của băng từ đó là cassette khi công ty Royal Philips công bố sang chế và thương mại hoá sáng chế của mình với ưu điểm nhỏ gọn và âm thanh vẫn trung thực như băng cối. Năm 1960, các ampli bán dẫn phát triển và thay thế dần ampli bóng đèn bởi hiệu suất sử dụng có thể đạt 70% trong khi ampli bóng đèn chỉ đạt 10-15% khi dung cùng một mức độ điện áp và cường độ dòng điện. Âm thanh của ampli bán dẫn cũng rất chân thực nhưng không bằng ampli bóng đèn. Chỉ so sánh được độ trung thực khi sử dụng ampli Class A nhưng hiệu suất cũng không cao hơn ampli bóng đèn.

Đến năm 1990 thì ampli Class D ra đời với sự thuận tiện như công suất lớn, hiệu suất đạt 80% công suất khuếch đại nhưng lại bị đánh giá về âm thanh khá thô và không trung thực. Trong những năm này thì công nghệ số hoá các tín hiệu âm thanh ngày càng phát triển mạnh khi những chiếc CD, MD, SACD thay thế các băng từ, đĩa than, tín hiệu được mã hoá theo nhị phân và rất dễ lưu trữ. Các khái niệm dữ liệu số cũng dần hình thành trong thời gian này. BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH 6 CHƯƠNG 2: CỞ SỞ LÝ THUYẾT Những năm 2000s cho đến nay đánh dấu sự ra đời và phát triển mạnh mẽ khi các file nhạc master trên CD, SACD được nén lại và cho ra các dạng nhạc số với chất lượng từ thấp (m4a, mp3) đến cao (flac, wav, DSD).

Khi công nghệ đọc ghi ngày càng nhanh, bộ chuyển đổi ADC càng chi tiết thì việc sản xuất các file nhạc số chất lượng cao và có thể tiệm cận với nhạc analog sẽ trở thành hiện thực vì tính lưu trữ, tiện dụng là chất lượng không thua kém gì so với nhạc analog từ đĩa than hay băng cối cả. Các thiết bị cũng dần trở nên hiện đại hơn khi các thiết bị giải mã âm nhạc số (DAC) chất lượng cao và có thể giải mã và đáp ứng được dải tần số cho tín hiệu khuếch đại trung thực nhất có thể.[29] Trong những năm gần đây, công nghệ số ngày càng mạnh mẽ và ứng dụng tích hợp với mạng nội bộ Wifi để điều khiển thiết bị ngày một trở nên phổ biến trong tất cả các lĩnh vực liên quan đến điện tử, tự động hóa. Lĩnh vực Audio cũng tích hợp thành công được các sản phẩm có thể điều khiển qua Wifi, bluetooth. Mạnh mẽ nhất khi một sản phẩm được ra đời trong 2 năm trở lại đây có tên gọi là Music server.

Thiết bị này ngày càng phổ biến trong giới nghe nhạc số chỉ trong một thời gian ngắn xuất hiện trên thị trường. Có hàng ngàn lợi ích mà Music Server sắp, sẽ và đang mang lại cho người chơi nhạc. Nhưng điểm nổi bật nhất của Music Server đem lại đó là tính tiện dụng, đơn giản và quản lý tập chung. Thiết bị có khả năng điều khiển thông qua điện thoại di động, máy tính bảng, laptop.

Vì vậy, Music Server là một kho nhạc được kết nối với mạng nội bộ gia đình (không cần internet) giúp người chơi nhạc số có thể play, stop, next bài chỉ với 1 chiếc điện thoại trên tay. Music Server còn giúp người yêu nhạc quản lý hàng ngàn Album yêu thích sắp xếp theo tên ca sỹ, tên album, thể loại nhạc, nhạc sỹ. điều mà việc quản lý truyền thống là không thể.1 là ví dụ về một hệ thống có sử dụng Music server Hình 2. Một hệ thống nhạc số hiện đại BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH 7 CHƯƠNG 2: CỞ SỞ LÝ THUYẾT Sơ đồ này bao gồm các thành phần sau: a.

Nguồn nhạc: Thiết bị Music server cần có một nguồn nhạc từ bên ngoài để quản lý, xử lý và điều khiển tín hiệu ngõ ra. Nguồn nhạc được sử dụng trong hệ thống là các file nhạc số có chất lượng từ thấp đến cao (mp3 đến DSD) đều được sử dụng được trong hệ thống. Các file nhạc có thể được lưu trữ trong ổ cứng và kết nối với thiết bị Music server để thiết bị đọc file. Ổ cứng NAS cũng có thể sử dụng làm nguồn nhạc.

Một ưu điểm là chúng ta có thể truyền tín hiệu thông qua các chuẩn như chrome cast, airplay hoặc bluetooth. Chúng ta cũng có thể streme nhạc từ các nguồn nhạc số online như spotify, tidal, youtube bởi khả năng đa dụng là dễ dàng sử dụng. Music server: Thiết bị này là một chiếc máy tính nhúng có hệ điều hành dùng để chơi nhạc số do hãng cung cấp và chức năng không khác giừ một chiếc máy tính để bàn hay laptop với đầy đủ chip vi xử lý, Ram, bộ nhớ trong. và các tác vụ chỉ chuyên để xử lý nhạc số.

Thiết bị này sẽ nhận file nhạc số từ nguồn nhạc và cho phép người dùng truy xuất dữ liệu nhạc từ ổ cứng thông qua một mạng nội bộ. Người dùng có thể sắp xếp, tìm kiếm, tạo danh mục yêu thích và nghe nhạc một cách thuận tiện nhất có thể.
