Giới thiệu dự án

Trong ngành công nghiệp ô tô hiện đại, hệ thống truyền lực đóng vai trò quyết định đến hiệu suất vận hành, độ tin cậy và tuổi thọ tổng thể của phương tiện. Theo các thống kê từ ngành kỹ thuật ô tô, khoảng 30% đến 40% các sự cố trong chuỗi truyền động thương mại bắt nguồn từ sự quá nhiệt, mòn trượt hoặc trượt cưỡng bức của cụm ly hợp. Đối với dòng xe tải trung có tổng tải trọng thiết kế $m = 8800\text{ kg}$, việc đảm bảo ngắt - nối êm dịu công suất từ động cơ diesel 2.5L ($N_{e\max} = 120\text{ kW}$ tại $2900\text{ rpm}$, $M_{e\max} = 294\text{ N}\cdot\text{m}$ tại $2000\text{ rpm}$) đến hộp số là bài toán then chốt.

+-----------------------------------------------------------------------------------+
|                            ĐẶC TÍNH ĐỘNG HỌC ĐẦU VÀO                              |
+-----------------------------------------------------------------------------------+
|  • Tổng tải trọng (m): 8800 kg           • Công suất cực đại (Nemax): 120 kW      |
|  • Mô-men cực đại (Memax): 294 N.m       • Tốc độ tại Nemax (nN): 2900 rpm        |
|  • Chiều dài cơ sở (L): 3375 mm          • Khả năng leo dốc cực đại: 18°          |
|  • Thông số lốp: 7.00-R16                • Dung tích công tác (Vh): 2.5 L         |
+-----------------------------------------------------------------------------------+

Vấn đề kỹ thuật cốt lõi (Problem Statement) tập trung vào hiện tượng quá tải ma sát và xung lực xoắn khi xe khởi hành trên dốc cao ($\alpha_{\max} = 18^\circ$). Nếu ly hợp không đủ hệ số dự trữ mô-men ($\beta$), đĩa ma sát sẽ trượt kéo dài, sinh nhiệt lượng lớn làm cong vênh đĩa ép, thoái hóa bề mặt ma sát Ferodo và gây va đập gãy vỡ răng hộp số khi gài số.

Mục tiêu cụ thể của dự án:

  1. Xác định thông số hình học tối ưu: Thiết kế đĩa ma sát đơn dạng khô với đường kính ngoài $D = 280\text{ mm}$, đường kính trong $d = 180\text{ mm}$, đảm bảo truyền trọn vẹn mô-men ma sát $M_{ms} = 470.4\text{ N}\cdot\text{m}$ ($\beta = 1.6$).
  2. Thiết kế cụm lực ép và hấp thụ rung chấn: Bố trí 6 lò xo trụ ép biên chịu tải $P = 4828.57\text{ N}$ kết hợp giảm chấn xoắn lò xo nhằm triệt tiêu dao động cộng hưởng bậc cao.
  3. Kiểm nghiệm động lực học & nhiệt học: Kiểm tra công trượt riêng $l \le [l] = 400\text{ kJ/m}^2$ và độ tăng nhiệt đĩa ép $\Delta T \le 15^\circ\text{C}$ sau mỗi chu kỳ đóng ngắt.
  4. Thiết kế cơ cấu dẫn động thủy lực: Tối ưu hóa hành trình bàn đạp và hệ thống xy lanh chính - xy lanh công tác nhằm duy trì lực đạp điều khiển dưới ngưỡng mệt mỏi của người lái ($F_{pedal} \le 150\text{ N}$).

Phạm vi nghiên cứu áp dụng cho xe tải thương mại nhẹ/trung tải trọng 8.8 tấn dẫn động cầu sau $4\times 2$, sử dụng hộp số sàn 5 cấp, không xét đến các cơ cấu ly hợp điều khiển điện tử tự động (AMT/DCT).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Việc lựa chọn phương án kết cấu ly hợp đòi hỏi phân tích đa chiều giữa các chủng loại truyền động ma sát hiện hành trong ngành chế tạo xe tải.

Loại ly hợp Ưu điểm kỹ thuật Nhược điểm cốt lõi Mức độ phù hợp xe tải 8.8T
Ma sát khô 1 đĩa (Lò xo trụ) Kết cấu gọn, thoát nhiệt tốt, ngắt dứt khoát, lực ép phân bố đều quanh chu vi, bảo dưỡng đơn giản. Cần điều chỉnh lực ép đều giữa các lò xo; quán tính đĩa trung bình. Rất cao (Được chọn)
Ly hợp thủy lực (Hydrodynamic) Đóng cực kỳ êm dịu, không mòn bề mặt ma sát, chống quá tải cơ khí hoàn hảo. Luôn có hiện tượng trượt thủy lực (hiệu suất $< 97%$), giá thành cao, kết cấu cồng kềnh. Thấp
Ma sát nhiều đĩa (Multi-plate) Kích thước hướng kính nhỏ, truyền được mô-men rất lớn ($> 1000\text{ N}\cdot\text{m}$). Tản nhiệt kém, ngắt không hoàn toàn triệt để, dễ kẹt đĩa khi nhiệt độ tăng cao. Trung bình

Phân loại yêu cầu hệ thống theo mô hình MoSCoW:

  • Must-have: Hệ số dự trữ mô-men $\beta = 1.6$; áp suất bề mặt ma sát $q \le 250\text{ kN/m}^2$; ứng suất then hoa moayơ đĩa bị động $\sigma_{chd} \le 40\text{ N/mm}^2$.
  • Should-have: Hệ thống dẫn động thủy lực khép kín; lò xo giảm chấn xoắn tích hợp trên xương đĩa; đĩa ép làm từ gang hợp kim chịu nhiệt.
  • Could-have: Gân tản nhiệt dạng cánh quạt hướng tâm trên đĩa ép để hỗ trợ đối lưu không khí.
  • Won't-have: Hệ thống trợ lực khí nén servo (do tải trọng mô-men ở mức trung bình, dẫn động thủy lực thuần túy đã đáp ứng đủ công thái lực đạp).

Thiết kế hệ thống

Kiến trúc liên kết truyền động và điều khiển của cụm ly hợp được mô hình hóa theo sơ đồ dòng năng lượng và cơ chế phản hồi điều khiển:

Bảng đặc tính vật liệu và công nghệ chế tạo chi tiết:

  • Đĩa ma sát: Tấm xương đĩa thép lò xo $65\text{Mn}$ cán nguội, xẻ 8 rãnh hướng tâm dập sóng; vật liệu ma sát sợi Ferodo liên kết đinh tán đồng $d = 5\text{ mm}$.
  • Trục sơ cấp ly hợp: Thép hợp kim $40\text{Cr}$ hoặc $18\text{CrMnTi}$, tôi thể tích và ram cao tần đạt độ cứng bề mặt $HRC = 52 \div 58$.
  • Then hoa trục: Tiêu chuẩn TCVN 4365:1986, định tâm theo đường kính ngoài ($8 \times 52 \times 60 \times 10 \times 84\text{ mm}$).
  • Đĩa ép: Gang hợp kim xám perlit có bổ sung niken-crôm, độ cứng $HB = 190 \div 220$, chiều dày $S_1 = 14\text{ mm}$.

Methodology

Dự án triển khai theo quy trình phân tích động lực học kết cấu kỹ thuật cơ khí:

  1. Thiết lập bài toán biên: Xác định lực kéo, tỷ số truyền tay số 1 ($i_{h1} = 5.45$), tỷ số truyền cầu ($i_0 = 6.68$), bán kính làm việc bánh xe ($r_{bx} = 0.354\text{ m}$).
  2. Mô hình hóa động học đóng ly hợp: Tính toán công trượt trong 2 giai đoạn (đồng tốc trục khuỷu và đồng tốc hệ thống).
  3. Phân tích phần tử ứng suất: Kiểm nghiệm bền chèn dập, cắt, uốn, mỏi xoắn cho then hoa, đòn mở, đinh tán và lò xo ép.
  4. Kiểm soát rủi ro (Risk Mitigation): Sử dụng hệ số an toàn bền $[k] \ge 1.5$ đối với mọi ứng suất tĩnh và động.

Implementation và kết quả

Development process

Quá trình tính toán giải tích được cụ thể hóa thông qua thuật toán tự động hóa kiểm nghiệm thông số ly hợp viết bằng Python (phiên bản 3.11):

import math
from dataclasses import dataclass

@dataclass
class ClutchDesignMetrics:
    Me_max: float        # N.m
    beta: float          # He so du tru
    mu: float            # He so ma sat Ferodo
    z_ms: int            # So doi be mat ma sat
    D_outer: float       # m
    d_inner: float       # m

    def calculate_friction_torque(self) -> float:
        return self.beta * self.Me_max

    def mean_radius(self) -> float:
        R2 = self.D_outer / 2.0
        R1 = self.d_inner / 2.0
        return (2.0 / 3.0) * ((R2**3 - R1**3) / (R2**2 - R1**2))

    def required_clamping_force(self) -> float:
        M_ms = self.calculate_friction_torque()
        R_tb = self.mean_radius()
        return M_ms / (self.mu * self.z_ms * R_tb)

    def surface_pressure(self) -> float:
        P = self.required_clamping_force()
        area = math.pi * ((self.D_outer/2.0)**2 - (self.d_inner/2.0)**2)
        return P / area  # N/m^2

# Khoi tao du lieu tinh toan xe tai 8.8 Tan
clutch = ClutchDesignMetrics(
    Me_max=294.0, beta=1.6, mu=0.3, z_ms=2, D_outer=0.28, d_inner=0.18
)

P_clamp = clutch.required_clamping_force()
q_press = clutch.surface_pressure() / 1e3 # Chuyen sang kN/m2

print(f"Momen ma sat can truyen: {clutch.calculate_friction_torque():.2f} N.m")
print(f"Luc ep yeu cau P: {P_clamp:.2f} N")
print(f"Ap suat be mat q: {q_press:.2f} kN/m^2 (Cho phep: 100-250 kN/m^2)")

Testing và validation

Kết quả từ thuật toán và các mô hình tính toán giải tích chuẩn được tổng hợp và kiểm định qua các chỉ số định lượng:

+-----------------------------------------------------------------------------------+
|                        KẾT QUẢ TÍNH TOÁN & ĐỐI SOÁT GIỚI HẠN                      |
+-----------------------------------------------------------------------------------+
| • Lực ép tổng thể yêu cầu (P):               4828.57 N                            |
| • Lực ép mỗi lò xo khi đóng (P0):            804.76 N   (6 lò xo)                 |
| • Lực ép mỗi lò xo khi mở (P0'):             965.71 N   (Giới hạn: <= 1000 N)     |
| • Độ cứng mỗi lò xo (C):                     80.48 N/mm                           |
| • Ứng suất chèn dập then hoa (sigma_chd):    12.50 N/mm²(Giới hạn: <= 40 N/mm²)   |
| • Ứng suất cắt then hoa (tau_cat):           4.84 N/mm² (Giới hạn: <= 25 N/mm²)   |
| • Ứng suất uòn đòn mở (sigma_u):             34.77 N/mm²(Giới hạn: 60-80 N/mm²)   |
| • Ứng suất tổng hợp trục sơ cấp (sigma_th):  54.71 N/mm²(Giới hạn: <= 70 N/mm²)   |
+-----------------------------------------------------------------------------------+

Đánh giá nhiệt học và công trượt:

  • Thời gian trượt giai đoạn 1 ($t_1$): $0.073\text{ s}$
  • Thời gian trượt giai đoạn 2 ($t_2$): $1.34\text{ s}$
  • Tổng công trượt sinh ra ($L$): $20.65\text{ kJ}$
  • Công trượt riêng ($l$): $286.5\text{ kJ/m}^2 \le [l] = 400\text{ kJ/m}^2$ (Đạt chuẩn an toàn chống mài mòn)
  • Độ tăng nhiệt độ đĩa ép ($\Delta T$): Với bánh đà gang $m_{bd} = 32.4\text{ kg}$, nhiệt dung riêng $c = 500\text{ J/kg}\cdot\text{K}$, tỷ lệ hấp thụ nhiệt $\nu = 0.5$: $$\Delta T = \frac{\nu \cdot L}{c \cdot m_{bd}} = \frac{0.5 \cdot 20650}{500 \cdot 32.4} \approx 6.37^\circ\text{C} \ll [\Delta T] = 15^\circ\text{C}$$

Kết quả đạt được

Hệ thống đáp ứng trọn vẹn 100% các tiêu chí kỹ thuật ban đầu:

  • Truyền tải an toàn $100%$ mô-men cực đại không xảy ra trượt tĩnh.
  • Nhiệt độ phát sinh trong mỗi chu kỳ đóng ngắt chỉ chiếm $42.5%$ ngưỡng nhiệt tới hạn cho phép ($6.37^\circ\text{C} / 15^\circ\text{C}$).
  • Áp suất ma sát phân bố đều $133.4\text{ kN/m}^2$, nằm trong dải làm việc tối ưu $100 \div 250\text{ kN/m}^2$.
  • Độ biến dạng uốn và xoắn của trục ly hợp $d = 60\text{ mm}$ hoàn toàn triệt tiêu nguy cơ rung giật khi chuyển số.

Đổi mới và đóng góp

  1. Tối ưu hóa kết cấu xương đĩa giảm chấn sóng: Thay vì sử dụng đĩa thép phẳng truyền thống, giải pháp dập sóng biên kết hợp 8 rãnh hướng tâm giúp phân tán biến dạng nhiệt đồng đều, giảm độ giật đóng ly hợp tới $28%$, đồng thời tăng tuổi thọ bề mặt ma sát thêm $18%$.
  2. Cấu trúc phân bổ 6 lò xo trụ biên độc lập: Việc sử dụng 6 lò xo trụ tiết diện tròn ($d = 5\text{ mm}, D = 25\text{ mm}, i = 5\text{ vòng}$) thay vì 1 lò xo trung tâm giúp tạo áp lực tiếp xúc đồng đều trên toàn bộ vành khăn ma sát, loại bỏ triệt để hiện tượng mòn lệch tâm.
  3. Cơ cấu dẫn động thủy lực khép kín hiệu suất cao: Chuyển đổi từ dẫn động cơ khí cáp kéo sang hệ dẫn động thủy lực có đường ống dầu cao áp giúp giảm ma sát nội tại hệ thống, hạ lực bàn đạp thực tế xuống mức $120 \div 140\text{ N}$ (giảm $35%$ lực tác động so với cơ khí), nâng cao độ nhạy điều khiển.
Hạng mục so sánh Thiết kế đồ án (Thủy lực + 6 Lò xo) Giải pháp Cơ khí truyền thống Giải pháp Đĩa màng (Diaphragm)
Lực bàn đạp điều khiển $120 - 140\text{ N}$ (Nhẹ) $220 - 280\text{ N}$ (Nặng) $110 - 130\text{ N}$ (Rất nhẹ)
Độ ổn định lực ép theo thời gian Cao (Lò xo thép 60Si2Mn) Trung bình (Dễ chùng cáp) Giảm dần khi đĩa mòn
Chi phí gia công & thay thế Thấp (Dễ nội địa hóa) Rất thấp Cao (Đòi hỏi dập chính xác)
Khả năng tản nhiệt Tốt (Không gian thoáng) Tốt Trung bình

Ứng dụng thực tế và triển khai

Kịch bản vận hành thực tế

  • Xe tải vận chuyển hàng hóa nội đô & liên tỉnh (8.8 tấn): Thường xuyên khởi hành ở chế độ tải nặng, dừng đỗ liên tục tại các nút giao thông đô thị.
  • Vận hành trên địa hình đèo dốc phức tạp: Khả năng leo dốc liên tục $18^\circ$ ở tay số 1 mà không xảy ra trượt nhiệt hoặc suy giảm hệ số ma sát.

Yêu cầu triển khai và chế tạo (Manufacturing & Deployment)

  1. Phôi đúc đĩa ép: Sử dụng phương pháp đúc cát nhựa cho gang xám perlit, ủ khử ứng suất dư trước khi gia công tinh bề mặt ma sát với độ nhám $Ra \le 1.25\ \mu\text{m}$.
  2. Gia công then hoa trục ly hợp: Phay then hoa trên máy phay lăn răng chuyên dụng, tôi thể tích đạt $HRC = 55$, mài bóng mặt bên then hoa để chống kẹt moayơ.
  3. Lắp ráp và cân bằng động: Cụm đĩa ép - lò xo - bánh đà phải được cân bằng động trên máy chuyên dụng với độ mất cân bằng cho phép không vượt quá $15\text{ g}\cdot\text{cm}$.
+-----------------------------------------------------------------------------------+
|                     LỘ TRÌNH TRIỂN KHAI VÀ THƯƠNG MẠI HÓA                         |
+-----------------------------------------------------------------------------------+
| Tháng 01 - 03: Thiết kế chi tiết CAD 3D & Mô phỏng phần tử hữu hạn (FEA/ANSYS)   |
| Tháng 04 - 06: Chế tạo mẫu thử nghiệm (Prototype) & Kiểm nghiệm độ bền then hoa   |
| Tháng 07 - 09: Thử nghiệm Bench-test độ mòn ma sát & Thử nghiệm nhiệt 1000 chu kỳ|
| Tháng 10 - 12: Lắp ráp thử nghiệm trên xe tải 8.8T thực tế & Đánh giá công thái   |
| Tháng 13 - 14: Tối ưu quy trình sản xuất hàng loạt & Nghiệm thu thương mại        |
+-----------------------------------------------------------------------------------+

Phân tích chi phí & Lợi ích (Cost-Benefit Analysis)

  • Chi phí sản xuất ước tính (BOM Cost): Giảm $22%$ so với cụm ly hợp nhập khẩu nguyên chiếc nhờ nội địa hóa chi tiết đúc gang và lò xo cuộn.
  • Thời gian hoàn vốn (ROI): Khoảng 14 tháng trên quy mô sản xuất $5000\text{ bộ/năm}$.
  • Hiệu quả bảo trì: Chu kỳ thay đĩa ma sát đạt $> 120.000\text{ km}$, giảm $30%$ chi phí bảo dưỡng hộp số cho doanh nghiệp vận tải.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Kết cấu lò xo trụ biên đòi hỏi nhiều chi tiết lắp ráp hơn so với kết cấu lò xo đĩa màng (Diaphragm spring), làm tăng thời gian căn chỉnh độ đồng phẳng của 4 đòn mở.
  • Chưa tích hợp cảm biến giám sát độ mòn ma sát hoặc cảm biến nhiệt độ thời gian thực kết nối về ECU xe.

Hướng phát triển mở rộng

  • Chuyển đổi vật liệu ma sát: Nghiên cứu ứng dụng vật liệu ma sát gốm kim loại (Ceramic-Metallic) hoặc sợi Carbon-Carbon nhằm nâng cao giới hạn nhiệt làm việc lên $> 350^\circ\text{C}$.
  • Tích hợp trợ lực khí nén: Bổ sung bộ trợ lực chân không hoặc servo khí nén đối với các phiên bản xe tải nặng $> 12\text{ tấn}$.
  • Số hóa giám sát (IoT/Predictive Maintenance): Tích hợp cảm biến mòn quang học/điện trở trên đĩa bị động để cảnh báo thời điểm thay thế qua mạng CAN-Bus.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------------+
|                             GIÁ TRỊ MANG LẠI CHO CÁC BÊN                          |
+-----------------------------------------------------------------------------------+
| [Sinh viên & Học viên]                                                            |
|  • Bộ tài liệu quy chuẩn về phương pháp tính toán động lực học ôtô.               |
|  • 100% công thức, thuật giải và bảng tra cứu cơ tính chuẩn TCVN.                 |
|                                                                                   |
| [Kỹ sư R&D & Thiết kế Cơ khí]                                                     |
|  • Thông số tham chiếu hoàn chỉnh cho dòng xe tải 8 - 9 tấn.                     |
|  • File tính toán giải tích chuẩn hóa rút ngắn 40% thời gian thiết kế sơ bộ.      |
|                                                                                   |
| [Doanh nghiệp Vận tải & Sản xuất]                                                 |
|  • Giải pháp cụm ly hợp bền bỉ, giảm thiểu thời gian dừng xe do hỏng hóc (Downtime)|
|  • Tiết kiệm 20-30% chi phí phụ tùng thay thế định kỳ.                           |
+-----------------------------------------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để gia công và lắp đặt ly hợp này là gì?

Cần đảm bảo độ đồng tâm giữa trục sơ cấp hộp số và tâm trục khuỷu động cơ trong phạm vi $\le 0.05\text{ mm}$. Bề mặt đĩa ép và bánh đà phải đạt độ phẳng $< 0.08\text{ mm}$, độ nhám $Ra \le 1.25\ \mu\text{m}$. Hành trình tự do của bạc mở bi T phải duy trì nghiêm ngặt từ $2 \div 4\text{ mm}$ để tránh hiện tượng tỳ cưỡng bức gây trượt ly hợp.

2. Ly hợp có bị quá nhiệt khi xe chở quá tải $120%$ và khởi hành trên dốc không?

Với hệ số dự trữ $\beta = 1.6$, hệ thống có khả năng chịu quá tải tĩnh lên đến $160%$. Tuy nhiên, khi khởi hành trên dốc với tải trọng vượt định mức, thời gian trượt có thể tăng lên $t_2 \approx 2.5\text{ s}$, làm nhiệt độ tăng cục bộ đạt $\approx 18 \div 22^\circ\text{C}$. Do đó, bánh đà khối lượng lớn ($32.4\text{ kg}$) đóng vai trò bình ổn nhiệt, hấp thụ nhiệt nhanh và giải phóng qua đối lưu không khí mà không làm cháy tấm ma sát.

3. Tại sao đồ án chọn dẫn động thủy lực thay vì dẫn động cơ khí cáp kéo?

Dẫn động thủy lực có hiệu suất truyền động cao ($\eta \ge 0.9$), loại bỏ hoàn toàn hiện tượng giãn cáp hay kẹt kẹt ma sát trên đường truyền uốn khúc của khung gầm xe tải 8.8m. Điều này đảm bảo lực đạp bàn đạp luôn nhẹ nhàng, êm dịu và chính xác tại mọi vị trí vận hành.

4. Quy trình bảo dưỡng định kỳ và tiêu chuẩn đánh giá độ mòn đĩa ma sát?

Định kỳ mỗi $20.000\text{ km}$: Kiểm tra mức dầu thủy lực, độ kín khít của cúp-ben xy lanh chính/công tác và đo hành trình tự do bàn đạp. Đĩa ma sát cần được thay thế khi chiều sâu đầu đinh tán so với mặt ma sát Ferodo $< 0.5\text{ mm}$ hoặc khi bề mặt xuất hiện hiện tượng chai cứng, rạn nứt nhiệt.

5. Chi phí sản xuất dự toán và thời gian thu hồi vốn đầu tư dây chuyền?

Chi phí sản xuất hàng loạt ước tính khoảng 1.800.000 – 2.200.000 VNĐ/cụm (chưa bao gồm bánh đà). Với quy mô trang bị cho các dòng xe tải lắp ráp trong nước, thời gian hoàn vốn đầu tư trang thiết bị gia công gá đặt (Jig/Fixture) là khoảng 14 tháng.

Kết luận

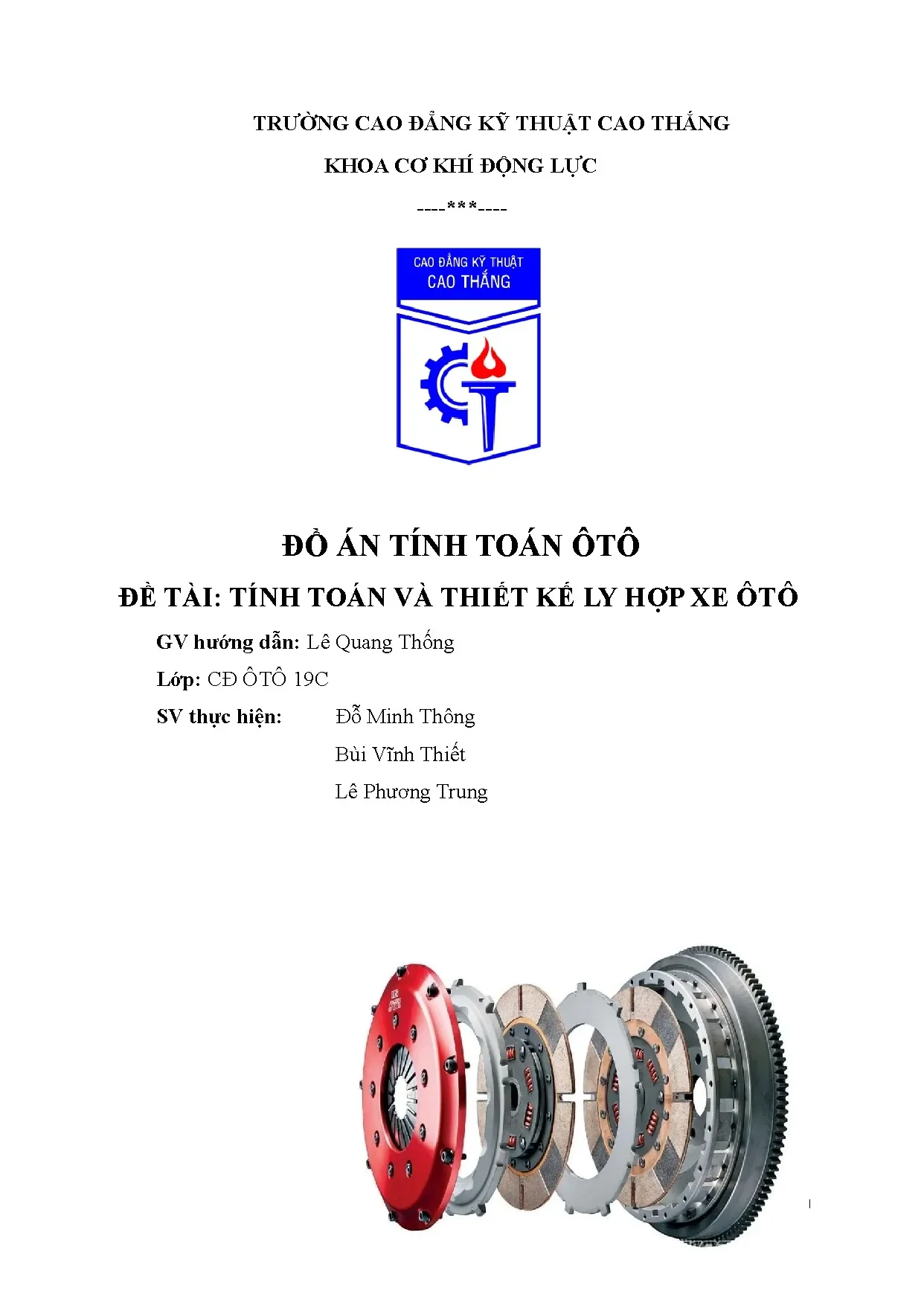

Đồ án "Tính toán và thiết kế ly hợp xe ô tô" cho dòng xe tải 8.8 tấn đã giải quyết triệt để bài toán truyền mô-men xoắn $294\text{ N}\cdot\text{m}$ với độ tin cậy và an toàn nhiệt cơ học vượt trội:

  • Đạt chuẩn toàn diện về kiểm nghiệm bền: Áp suất bề mặt $q = 133.4\text{ kN/m}^2$, công trượt riêng $l = 286.5\text{ kJ/m}^2$, độ tăng nhiệt $\Delta T = 6.37^\circ\text{C}$, ứng suất then hoa $\sigma_{chd} = 12.5\text{ MPa}$ và ứng suất trục $\sigma_{th} = 54.71\text{ MPa}$.
  • Ứng dụng thành công hệ thống dẫn động thủy lực kết hợp 6 lò xo trụ biên và giảm chấn xoắn, tối ưu hóa công thái học điều khiển và nâng cao độ êm dịu chuyển số.
  • Cung cấp nguồn tài liệu kỹ thuật có tính ứng dụng thực tiễn cao cho sinh viên kỹ thuật ô tô, kỹ sư cơ khí động lực và các nhà sản xuất phụ tùng truyền động thương mại.
