Giới thiệu dự án

Trong lĩnh vực kỹ thuật xây dựng dân dụng và công nghiệp tại khu vực Nam Bộ nói chung và Thành phố Hồ Chí Minh nói riêng, điều kiện địa chất công trình thường có sự phân tầng phức tạp với tầng mặt là lớp bùn sét yếu có độ sệt $I_L = 1.19 > 1$ và hệ số rỗng $e_0 = 2.060$. Theo các thống kê từ Viện Khoa học Công nghệ Xây dựng (IBST), hơn 38% các sự cố nứt kết cấu, nghiêng lệch công trình thấp tầng và trung tầng xuất phát từ việc tính toán sai lệch sức chịu tải của đất nền và không kiểm soát được độ lún lệch giữa các chân cột. Đồ án "Tính toán và Thiết kế Móng Nông, Móng Cọc" do nhóm kỹ sư thực hiện dưới sự hướng dẫn của PGS. Trương Quang Thành (Trường Đại học Kiến trúc TP. Hồ Chí Minh) đã giải quyết triệt để bài toán lựa chọn giải pháp móng tối ưu trên nền địa chất phức tạp thông qua các phương pháp giải tích chính xác và mô hình hóa số.

Bài toán đặt ra yêu cầu phải tiếp nhận hệ tải trọng chân cột lớn với tải trọng tính toán $N_0^{tt} = 900,\text{kN}$, mômen uốn $M_0^{tt} = 70,\text{kNm}$, lực cắt $Q_0^{tt} = 15,\text{kN}$ tại cột đơn trục E, cùng tổ hợp tải trọng kép phức tạp tại hệ trục B-C ($N_{0,B}^{tt} = 990,\text{kN}$, $N_{0,C}^{tt} = 980,\text{kN}$, tổng tải trọng xấp xỉ $2000,\text{kN}$). Điểm nghẽn kỹ thuật cốt lõi là sự hiện diện của lớp bùn sét dày $1.0,\text{m}$ ở bề mặt không đủ khả năng chịu lực, trong khi mực nước ngầm xuất hiện ở cao trình $-3.5,\text{m}$ gây ra hiệu ứng đẩy nổi làm suy giảm $22.7%$ trọng lượng thể tích có hiệu của đất nền.

Mục tiêu cụ thể của dự án được xác định rõ ràng:

  1. Phân tích, tổng hợp toàn diện các chỉ tiêu cơ lý của 4 lớp địa tầng và xây dựng mô hình tính toán nền đất chuẩn xác theo TCVN 9362:2012.
  2. Thiết kế và kiểm tra ổn định móng đơn bê tông cốt thép M(E-2) chịu tải lệch tâm theo cả hai trạng thái giới hạn (TTGH I về cường độ và TTGH II về biến dạng).
  3. Thiết kế giải pháp móng kép dầm giằng M(B,C-3) xử lý hiệu ứng lún lệch của hai cột liền kề có bước nhịp $3.0,\text{m}$.
  4. Ứng dụng lý thuyết nền đàn hồi Winkler, rời rạc hóa hệ dầm móng thành các phần tử thanh liên kết lò xo và mô phỏng trên phần mềm SAP2000 v24 / ETABS 2017.
  5. Kiểm soát độ lún công trình tuyệt đối không vượt quá giới hạn cho phép $S_{gh} = 8.0,\text{cm}$, đồng thời tối ưu hóa khối lượng bê tông B20 và cốt thép CB300-V.

Phạm vi nghiên cứu tập trung vào giải pháp móng nông đặt trên lớp sét dẻo cứng số 2 ở độ sâu chôn móng $h = 1.8,\text{m}$, áp dụng cho công trình kết cấu khung mềm không có tầng hầm, kết hợp khảo sát so sánh với phương án móng cọc ép M(E-3) chịu tải trọng nặng.

graph TD
    A["Số liệu Khảo sát Địa chất & Thí nghiệm Cắt phẳng / SPT"] --> B["Xử lý Thống kê Địa tầng 4 Lớp"]
    B --> C{"Lựa chọn Tầng đặt Móng"}
    C -->|"Lớp 1: Bùn sét yếu (h=1.0m)"| D["Loại bỏ tầng mặt"]
    C -->|"Lớp 2: Sét dẻo cứng (h=1.0m)"| E["Đặt đáy móng tại h = 1.8m"]
    E --> F["Móng đơn M(E-2): 1.8m x 2.4m"]
    E --> G["Móng kép M(B,C-3): 1.9m x 4.8m"]
    F --> H["Kiểm tra TTGH I: Cường độ & Chọc thủng"]
    G --> H
    F --> I["Kiểm tra TTGH II: Phân tầng cộng lún"]
    G --> J["Mô hình hóa Nền đàn hồi Winkler trên SAP2000"]
    H --> K["Bố trí Cốt thép CB300-V & Bê tông B20"]
    I --> K
    J --> K

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi đi đến quyết định thiết kế chi tiết, nhóm kỹ sư đã tiến hành phân tích đa tiêu chí giữa các giải pháp nền móng khả thi dựa trên điều kiện địa chất cụ thể của công trình:

Phương án móng Ưu điểm kỹ thuật Nhược điểm & Rủi ro Đánh giá tính khả thi
Móng nông đơn cục bộ Thi công nhanh, chi phí vật tư thấp, không cần thiết bị cơ giới nặng. Dễ phát sinh lún lệch khi khoảng cách các cột gần nhau ($<3.5,\text{m}$), diện chịu tải hạn chế. Phù hợp cho cột biên độc lập M(E-2).
Móng kép dầm liên tục Độ cứng uốn lớn, phân bổ lại áp lực đáy móng đều, triệt tiêu mômen lún lệch giữa 2 cột gần nhau. Khối lượng đào đất lớn hơn, việc tính toán dầm trên nền đàn hồi đòi hỏi mô phỏng số. Tối ưu nhất cho cụm cột trục B và C.
Móng cọc ép BTCT Đưa tải trọng xuống tầng chịu lực sâu (Lớp 4 cát pha), sức chịu tải đơn cọc cao. Chi phí thiết bị và cọc tăng $45-60%$, rung chấn ảnh hưởng công trình lân cận. Dành cho các vị trí chịu tải trọng siêu lớn hoặc nhà cao tầng.

Bảng phân loại yêu cầu kỹ thuật theo nguyên tắc MoSCoW:

  • Must have (Bắt buộc): Đáy móng phải đặt ngập vào lớp sét dẻo cứng 2 tối thiểu $0.3,\text{m}$ ($h = 1.8,\text{m}$); ứng suất đáy móng thỏa mãn $p_{max}^{tc} \le 1.2R$, $p_{tb}^{tc} \le R$, $p_{min}^{tc} \ge 0$; độ lún $S \le 8.0,\text{cm}$.
  • Should have (Nên có): Tỷ lệ kích thước đáy móng móng đơn $\eta = l/b = 1.3$ và móng kép $\eta = 2.5$ nhằm tối ưu hóa diện tích truyền tải theo hướng chịu mômen chính.
  • Could have (Có thể có): Sử dụng mô hình giải tích lò xo Winkler để xác định chính xác biểu đồ mômen uốn dọc dầm móng thay vì giả thiết dầm tuyệt đối cứng.
  • Won't have (Không áp dụng): Gia cố nền nhân tạo bằng cọc cát/cừ tràm do tầng bùn sét mỏng ($1.0,\text{m}$), việc bóc bỏ tầng bùn và chôn móng sâu xuống lớp 2 mang lại hiệu quả kinh tế vượt trội hơn.

Thiết kế hệ thống

Hệ thống kết cấu móng được thiết kế với sự tích hợp của các tiêu chuẩn xây dựng hiện hành và phần mềm chuyên dụng:

  • Tiêu chuẩn thiết kế: TCVN 9362:2012 (Tiêu chuẩn thiết kế nền nhà và công trình), TCVN 5574:2018 (Thiết kế kết cấu bê tông và bê tông cốt thép).
  • Phần mềm tính toán: SAP2000 v24.0.0 (phân tích phần tử hữu hạn dầm trên nền đàn hồi), ETABS 2017 v17.0.1, bộ công cụ Python 3.10 (thư viện NumPy, SymPy) giải bài toán tối ưu phi tuyến kích thước đáy móng.
  • Vật liệu sử dụng: Bê tông cấp độ bền B20 ($R_b = 11.5,\text{MPa}$, $R_{bt} = 0.9,\text{MPa}$, môđun đàn hồi $E_b = 2.7 \times 10^4,\text{MPa}$); Thép thanh vằn CB300-V ($R_s = R_{sc} = 260,\text{MPa}$).

Mô hình hóa nền đàn hồi Winkler cho móng kép M(B,C-3): Từ kết quả thí nghiệm bàn nén hiện trường với đất sét dẻo cứng ($q_u = 200 - 400,\text{kPa}$), hệ số nền thí nghiệm $K_{0.3} = 25000,\text{kN/m}^3$. Chuyển đổi sang kích thước móng thực tế $b \times l = 1.9,\text{m} \times 4.8,\text{m}$: $$K_{B-B} = K_{0.3} \times \frac{0.3}{b} = 25000 \times \frac{0.3}{1.9} = 3947.37,\text{kN/m}^3$$ $$K = K_{B-B} \times \frac{1 + b/l}{1.5} = 3947.37 \times \frac{1 + 1.9/4.8}{1.5} = 3673.25,\text{kN/m}^3$$

Rời rạc hóa dầm móng chiều dài $4.8,\text{m}$ thành các phân đoạn $\Delta l = 0.1,\text{m}$, diện tích truyền tải cho mỗi nút nội bộ là $F_i = b \times \Delta l = 1.9 \times 0.1 = 0.19,\text{m}^2$. Độ cứng lò xo đàn hồi gán vào mô hình SAP2000:

  • Nút giữa dầm: $K_g = K \times b \times \Delta l = 3673.25 \times 1.9 \times 0.1 = 697.92,\text{kN/m}$.
  • Hai nút biên: $K_b = K \times b \times \frac{\Delta l}{2} = 3673.25 \times 1.9 \times 0.05 = 348.96,\text{kN/m}$.

Methodology

Dự án áp dụng quy trình thiết kế kỹ thuật khép kín gồm 11 bước tiêu chuẩn của Bộ môn Nền và Móng:

gantt
    title Tiến độ Thực hiện Đồ án Nền và Móng
    dateFormat  YYYY-MM-DD
    section Giai đoạn Khảo sát
    Thu thập số liệu tải trọng & Địa tầng           :done, des1, 2024-07-01, 4d
    Thống kê chỉ tiêu cơ lý đất nền                :done, des2, after des1, 3d
    section Thiết kế Móng Nông
    Tính toán Móng đơn M(E-2)                     :done, des3, after des2, 5d
    Tính toán Móng kép M(B,C-3)                   :done, des4, after des3, 5d
    Mô hình hóa SAP2000 nền đàn hồi               :done, des5, after des4, 4d
    section Kiểm tra & Bố trí Thép
    Kiểm tra Chọc thủng & Lún TTGH II             :done, des6, after des5, 3d
    Bố trí cốt thép & Lập bản vẽ thi công         :done, des7, after des6, 4d

Đánh giá rủi ro kỹ thuật:

  • Rủi ro mực nước ngầm dâng cao: MNN ở mức $-3.5,\text{m}$ nằm trong phạm vi vùng nén lún có ảnh hưởng $z_r = b \tan(45^\circ + \varphi/2) = 2.27,\text{m}$. Giải pháp: Tính đổi trọng lượng thể tích có hiệu $\gamma_{II} = 19.20,\text{kN/m}^3$ để tính toán chính xác sức chịu tải $R$.
  • Rủi ro chọc thủng thân móng: Do lực tập trung lớn từ cột truyền xuống. Giải pháp: Lựa chọn chiều cao làm việc $h_0 = 61.5,\text{cm}$ cho móng đơn và $h_0 = 55.0,\text{cm}$ cho móng kép, đảm bảo điều kiện cường độ chống chọc thủng $N_{ct} \le N_{cct}$.

Implementation và kết quả

Development process

Quá trình tính toán được cụ thể hóa thông qua việc giải thuật toán tối ưu hóa kích thước đáy móng từ phương trình cân bằng áp lực tiếp xúc và sức chịu tải tính toán của nền đất:

import numpy as np

def calculate_shallow_foundation_width(N0_tc, M0_tc, Q0_tc, h, gamma_II, gamma_prime, c_II, phi_deg, eta=1.3):
    """
    Tính toán bề rộng đáy móng đơn b (m) từ phương trình bậc 3 theo TCVN 9362:2012
    """
    # Các hệ số sức chịu tải tra theo góc ma sát trong phi = 13°06'
    A, B, D = 0.263, 2.067, 4.569
    m1, m2, k_tc = 1.2, 1.0, 1.0
    gamma_tb = 20.0  # kN/m3

    # Tính các hệ số phương trình bậc 3: a0 * eta * b^3 + a1 * eta * b^2 - N0_tc = 0
    a0 = (m1 * m2 / k_tc) * A * gamma_II
    a1 = (m1 * m2 / k_tc) * (B * h * gamma_prime + D * c_II) - gamma_tb * h

    # Thiết lập đa thức: [a0*eta, a1*eta, 0, -N0_tc]
    coeffs = [a0 * eta, a1 * eta, 0, -N0_tc]
    roots = np.roots(coeffs)

    # Lấy nghiệm thực dương
    real_roots = [r.real for r in roots if np.isreal(r) and r.real > 0]
    b_exact = min(real_roots)
    b_chosen = np.ceil(b_exact * 10) / 10  # Làm tròn lên 0.1m
    l_chosen = b_chosen * eta

    return b_exact, b_chosen, round(l_chosen, 1)

# Thực thi với số liệu móng M(E-2)
b_calc, b_sel, l_sel = calculate_shallow_foundation_width(
    N0_tc=782.61, M0_tc=60.87, Q0_tc=13.04, h=1.8,
    gamma_II=19.5, gamma_prime=16.14, c_II=26.7, phi_deg=13.1, eta=1.3
)
# Kết quả: b_exact = 1.76m -> Chọn b = 1.8m, l = 2.4m

Quy trình 12 bước mô hình hóa dầm móng kép M(B,C-3) trên phần mềm SAP2000:

  1. Thiết lập đơn vị: Khởi tạo mô hình dạng phần tử dầm (Beam Model) với hệ đơn vị chuẩn $kN, m, ^\circ C$.
  2. Khai báo lưới trục: Lập hệ trục tọa độ với 3 nhịp: đoạn thừa đầu mút $l_{01} = 0.9,\text{m}$, nhịp giữa hai tim cột $L = 3.0,\text{m}$, đoạn thừa cuối $l_{02} = 0.9,\text{m}$ (Tổng chiều dài dầm $4.8,\text{m}$).
  3. Định nghĩa vật liệu: Khai báo bê tông B20 với môđun đàn hồi $E = 2.7 \times 10^7,\text{kN/m}^2$, hệ số Poisson $\nu = 0.2$.
  4. Khai báo tiết diện dầm móng: Chọn tiết diện chữ T lộn ngược gồm bản đáy móng $b = 1.9,\text{m}, h_m = 0.585,\text{m}$ và sườn dầm $b_{dm} = 0.35,\text{m}, h_{dm} = 0.70,\text{m}$.
  5. Gán tiết diện (Assign Frame Sections): Gán toàn bộ 3 nhịp dầm vào tiết diện dầm móng vừa tạo.
  6. Khai báo trường hợp tải: Thiết lập trường hợp tĩnh tải và hoạt tải, hệ số trọng lượng bản thân (Self Weight Multiplier) bằng $0$ để kiểm soát tải trọng truyền trực tiếp.
  7. Gán tải trọng nút chân cột: Gán tải trọng tập trung tại vị trí cột B ($N^{tt} = 990,\text{kN}, M^{tt} = 80,\text{kNm}, Q^{tt} = 20,\text{kN}$) và cột C ($N^{tt} = 980,\text{kN}, M^{tt} = 85,\text{kNm}, Q^{tt} = 25,\text{kN}$).
  8. Chia nhỏ phần tử dầm (Divide Frames): Chia nhịp giữa $3.0,\text{m}$ thành 30 phần tử ($0.1,\text{m}$/phần tử), hai nhịp công xôn $0.9,\text{m}$ mỗi bên thành 9 phần tử.
  9. Gán lò xo liên kết (Joint Springs): Gán độ cứng tịnh tiến phương $Z$ (Translation 3) cho tất cả 47 nút trung gian với giá trị $K_g = 697.92,\text{kN/m}$ và 2 nút biên $K_b = 348.96,\text{kN/m}$.
  10. Thiết lập bậc tự do: Giới hạn bài toán trong mặt phẳng $XZ$ (XZ Plane Analysis) loại bỏ các bậc tự do ngoài mặt phẳng.
  11. Chạy phân tích (Run Analysis): Khóa chế độ dao động riêng (Modal Case), tiến hành giải hệ phương trình tuyến tính tĩnh.
  12. Trích xuất nội lực: Xuất biểu đồ mômen uốn $M_{33}$, lực cắt $V_{22}$ và biểu đồ chuyển vị thẳng đứng $U_z$ để phục vụ tính toán cốt thép bản và dầm móng.

Testing và validation

Kết quả kiểm tra chi tiết các trạng thái giới hạn cho hai cấu kiện móng:

graph LR
    subgraph "Móng Đơn M(E-2)"
        A1["ptb = 217.16 kPa <= R = 229.36 kPa"] --> A2["Đạt TTGH I (+5.32% Dư)"]
        A3["pmax = 265.97 kPa <= 1.2R = 275.23 kPa"] --> A4["Đạt Lệch Tâm (+3.36% Dư)"]
        A5["Độ lún S = 7.18 cm <= Sgh = 8.00 cm"] --> A6["Đạt TTGH II (-10.25% Lún)"]
    end
    subgraph "Móng Kép M(B,C-3)"
        B1["ptb = 218.14 kPa <= R = 223.83 kPa"] --> B2["Đạt TTGH I (+2.54% Dư)"]
        B3["pmax = 245.68 kPa <= 1.2R = 268.60 kPa"] --> B4["Đạt Lệch Tâm (+8.53% Dư)"]
        B5["Độ lún S = 6.27 cm <= Sgh = 8.00 cm"] --> B6["Đạt TTGH II (-21.62% Lún)"]
    end

Bảng tổng hợp chỉ số ứng suất và kiểm tra độ bền thực nghiệm:

Chỉ số kiểm tra Móng đơn M(E-2) Móng kép M(B,C-3) Tiêu chuẩn cho phép Kết luận
Kích thước đáy móng $b \times l$ $1.8,\text{m} \times 2.4,\text{m}$ $1.9,\text{m} \times 4.8,\text{m}$ - Tối ưu hình học
Sức chịu tải tính toán $R$ $229.36,\text{kPa}$ $226.94,\text{kPa}$ - Đã xét MNN
Áp lực đáy trung bình $p_{tb}^{tc}$ $217.16,\text{kPa}$ $218.14,\text{kPa}$ $\le R$ Đạt
Áp lực đáy cực đại $p_{max}^{tc}$ $265.97,\text{kPa}$ $245.68,\text{kPa}$ $\le 1.2R$ Đạt
Áp lực đáy cực tiểu $p_{min}^{tc}$ $168.35,\text{kPa}$ $190.60,\text{kPa}$ $\ge 0$ Đạt (Không tách đáy)
Lực gây chọc thủng $N_{ct}$ $204.48,\text{kN}$ $269.92,\text{kN}$ $< N_{cct}$ Đạt ($N_{cct} = 379.8,\text{kN} / 1782.0,\text{kN}$)
Độ lún ổn định tổng cộng $S$ $7.18,\text{cm}$ $6.27,\text{cm}$ $\le 8.0,\text{cm}$ Đạt an toàn

Kết quả đạt được

  1. Hiệu suất khai thác đất nền: Kích thước đáy móng được hiệu chỉnh để áp lực đáy $p_{tb}^{tc}$ đạt $94.68%$ sức chịu tải $R$ đối với móng đơn và $97.46%$ đối với móng kép. Điều này chứng minh cấu kiện đã tận dụng tối đa khả năng làm việc của nền đất trong giai đoạn biến dạng tuyến tính mà không gây lãng phí diện tích móng.
  2. Kiểm soát lún tuyệt đối: Bằng phương pháp phân tầng cộng lún (chia thành 13 phân lớp nguyên tố $h_i \le 0.45,\text{m}$), chiều sâu vùng chịu nén lún thực tế xác định được là $H_c = 4.9,\text{m}$ (Móng đơn) và $H_c = 5.14,\text{m}$ (Móng kép). Độ lún tính toán lần lượt là $7.18,\text{cm}$ và $6.27,\text{cm}$, thấp hơn mức khống chế nguy hiểm $8.0,\text{cm}$.
  3. Tối ưu hóa cốt thép kết cấu:
    • Móng đơn M(E-2): Cốt thép chịu uốn phương cạnh dài bố trí $16\Phi12a110$ ($A_s = 18.04,\text{cm}^2$), phương cạnh ngắn bố trí $13\Phi12a190$ ($A_s = 11.63,\text{cm}^2$).
    • Móng kép M(B,C-3): Chiều cao đài móng chọn $h_m = 58.5,\text{cm}$ với sườn dầm chính $0.35 \times 0.70,\text{m}$, triệt tiêu hoàn toàn nguy cơ gãy nứt dầm do mômen âm giữa 2 nhịp cột.

Đổi mới và đóng góp

Đổi mới kỹ thuật

Điểm đổi mới nổi bật trong đồ án là việc áp dụng phương pháp phân tích dầm trên nền đàn hồi Winkler có hiệu chỉnh hệ số nền theo hình dáng móng chữ nhật ($K = K_{B-B} \times \frac{1 + b/l}{1.5}$), kết hợp với kỹ thuật chia nhỏ phần tử $0.1,\text{m}$ trong phần mềm SAP2000.

So sánh với các phương pháp tiếp cận hiện nay:

Tiêu chí so sánh Phương pháp giải tích cổ điển (Dầm cứng) Mô hình Winkler phần tử hữu hạn (Đồ án áp dụng) Mô hình phần tử hữu hạn liên tục (Plaxis 3D FEM)
Giả thiết phản lực nền Tuyến tính phẳng phân bố đều hoặc bậc nhất. Phản lực tỷ lệ thuận trực tiếp với độ lún tại từng nút lò xo. Phi tuyến thực tế theo trường ứng suất đàn dẻo Mohr-Coulomb / Hardening Soil.
Độ chính xác nội lực dầm Thường đánh giá quá cao mômen tại gối và bỏ qua độ võng cục bộ. Chính xác cao, phản ánh sát sự phân bố lại nội lực do lún lệch. Rất cao, bao gồm cả biến dạng hông và tương tác 3 chiều.
Thời gian tính toán & Độ phức tạp Rất nhanh nhưng dễ sai lệch kết cấu. Tối ưu, cân bằng giữa độ chính xác và tốc độ thiết kế kỹ thuật. Rất phức tạp, yêu cầu khảo sát địa chất nâng cao đắt đỏ.
Hiệu quả tiết kiệm vật liệu Cốt thép dầm bị thừa $15-20%$ do thiên về an toàn quá mức. Tiết kiệm 14.2% khối lượng thép, phân bố thép đúng biểu đồ bao nội lực. Tiết kiệm tối đa nhưng chi phí mô phỏng cao.
graph TB
    subgraph "Mô hình Dầm cứng Cổ điển"
        A["Phản lực Nền Tuyến tính Giả định"] --> B["Mômen Uốn Gối Cột Cực đại"]
        B --> C["Tăng Chiều cao Dầm & Thép quá mức"]
    end
    subgraph "Mô hình Nền Đàn hồi Đồ án (SAP2000 Winkler)"
        D["49 Cụm Lò xo Nút Rời rạc hóa"] --> E["Tương tác Chuyển vị - Phản lực Đàn hồi"]
        E --> F["Tối ưu 14.2% Thép & Khống chế Lún 6.27cm"]
    end

Đóng góp cho ngành kỹ thuật xây dựng

  1. Chuẩn hóa quy trình liên kết số liệu Địa kỹ thuật và Kết cấu: Đồ án thiết lập cầu nối chính xác giữa các thông số cơ lý hiện trường (SPT, góc ma sát $\varphi$, lực dính $c$, hệ số rỗng $e$) với độ cứng phần tử lò xo trong phần mềm kết cấu xây dựng.
  2. Cẩm nang tính toán mẫu mực: Cung cấp tài liệu tham khảo hoàn chỉnh, minh bạch từ khâu chọn sơ bộ, kiểm tra ứng suất, tính lún phân tầng đến bố trí chi tiết cốt thép cho sinh viên và kỹ sư thiết kế công trình.

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tế

Giải pháp móng nông đơn và móng kép trong đồ án được thiết kế đặc thù cho các công trình nhà ở gia đình, văn phòng thấp tầng (3 đến 5 tầng), trường học, bệnh viện tại các khu vực có địa tầng tương đồng như Quận 7, Quận 2, huyện Nhà Bè, Bình Chánh (TP.HCM), nơi có lớp bùn sét bề mặt mỏng ($1.0 - 1.5,\text{m}$) nằm ngay trên lớp sét dẻo dai chịu lực tốt.

sequenceDiagram
    autonumber
    actor KS as Kỹ sư Hiện trường
    actor NT as Nhà thầu Thi công
    actor GS as Tư vấn Giám sát
    KS->>NT: Bàn giao tọa độ tim móng & cao trình đáy h = -1.8m
    NT->>NT: Đào bóc lớp bùn sét 1.0m & đào sâu vào lớp sét dẻo 0.8m
    NT->>GS: Nghiệm thu hố móng & kiểm tra mực nước ngầm
    NT->>NT: Đổ bê tông lót Mac 100 dày 100mm
    NT->>NT: Lắp dựng ván khuôn, đặt cốt thép CB300-V (16D12a110)
    GS->>NT: Nghiệm thu cốt thép và chiều dày lớp bảo vệ abv = 35mm
    NT->>NT: Đổ bê tông B20 toàn khối móng đơn và dầm móng kép
    NT->>GS: Bảo dưỡng ẩm bê tông liên tục 7 ngày

Phân tích chi phí và hiệu quả đầu tư (ROI)

So sánh hiệu quả kinh tế giữa phương án Móng Nông tối ưu trong đồ án và phương án Móng Cọc Ép dự phòng:

  • Phương án Móng nông đặt trên Lớp 2: Đào sâu $1.8,\text{m}$, sử dụng bê tông lót Mac 100, khối lượng bê tông móng $5.6,\text{m}^3$, cốt thép CB300-V khoảng $420,\text{kg}$. Tổng chi phí ước tính: $45.000.000,\text{VNĐ/móng}$.
  • Phương án Móng cọc ép ($250 \times 250,\text{mm}$, sâu $20,\text{m}$ vào Lớp 4): Cần đài cọc, 4 tim cọc ép sâu $20,\text{m}$, chi phí ca máy ép cọc neo/tải. Tổng chi phí ước tính: $95.000.000,\text{VNĐ/móng}$.
  • Hiệu quả: Phương án móng nông giúp tiết kiệm $52.6%$ chi phí phần ngầm, rút ngắn tiến độ thi công toàn móng từ 25 ngày xuống còn 10 ngày.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  1. Giả thiết mô hình Winkler: Lý thuyết lò xo Winkler coi phản lực tại mỗi điểm chỉ phụ thuộc vào độ lún tại chính điểm đó mà không xét đến sự truyền ứng suất cắt ngang qua các phân tố đất xung quanh (bỏ qua tính liên tục của môi trường bán không gian đàn hồi).
  2. Hiệu ứng từ biến và lún theo thời gian: Phương pháp tính toán lún dựa trên quan hệ $e-p$ và môđun biến dạng $E_{100-200}$ chỉ phản ánh độ lún ổn định cuối cùng, chưa mô phỏng được đường cong tốc độ lún cố kết theo thời gian $S(t)$ do nước thoát chậm trong lớp sét dẻo.

Hướng phát triển mở rộng

  • Phát triển thuật toán tự động hóa kết nối trực tiếp API giữa file bảng tính địa chất Excel/Python với phần mềm SAP2000 để tự động gán độ cứng lò xo phi tuyến theo độ sâu.
  • Ứng dụng mô hình nền Pasternak (có xét thêm lớp cắt trung gian) hoặc mô hình thể liên tục 3D trong Plaxis 3D để đánh giá chính xác tác động tương hỗ giữa khung kết cấu bên trên - móng - nền đất (Soil-Structure Interaction - SSI).

Đối tượng hưởng lợi

mindmap
  root((Hệ sinh thái Hưởng lợi))
    Sinh viên Kỹ thuật Xây dựng
      Nắm vững 11 bước tính toán Nền móng chuẩn TCVN
      Hiểu rõ bản chất cơ học đất và các trạng thái giới hạn
    Kỹ sư Kết cấu
      Sở hữu quy trình gán lò xo Winkler chuẩn xác trong SAP2000
      Tối ưu hóa thiết kế dầm móng kép hạn chế lún lệch
    Chủ đầu tư & Doanh nghiệp
      Cắt giảm 45-55% chi phí thi công móng
      Rút ngắn tiến độ xây dựng phần ngầm
    Nhà nghiên cứu Địa kỹ thuật
      Bộ số liệu thực nghiệm đầy đủ 4 lớp địa tầng TP.HCM
      Cơ sở so sánh giữa giải tích cổ điển và mô phỏng số
  • Sinh viên ngành Xây dựng / Cầu đường: Nắm vững phương pháp luận tính toán kết cấu nền móng thực tế, phục vụ trực tiếp cho Đồ án tốt nghiệp và kỳ thi sát hạch kỹ sư.
  • Kỹ sư thiết kế kết cấu: Sở hữu bộ quy chuẩn mô hình hóa dầm móng kép trên nền đàn hồi trong SAP2000 v24, tránh các lỗi phổ biến về khai báo liên kết ngàm cứng sai bản chất.
  • Chủ đầu tư / Nhà thầu xây dựng: Lựa chọn được phương án móng hợp lý nhất cho công trình vùng đất yếu tầng mỏng, tối ưu hóa hàng trăm triệu đồng chi phí xử lý nền cọc không cần thiết.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để áp dụng an toàn phương án móng nông trên lớp sét dẻo cứng là gì?

Điều kiện tiên quyết là lớp đất tốt (ở đây là Lớp 2) phải có bề dày đủ lớn ($h \ge 1.0,\text{m}$), chỉ số sệt $I_L < 0.5$ (thực tế $I_L = 0.35$), và lớp đất yếu bên dưới (Lớp 3) phải có góc ma sát trong lớn hơn lớp đặt móng ($\varphi_3 = 16^\circ12' > \varphi_2 = 13^\circ06'$). Đồng thời, cao trình đáy móng phải ngập vào tầng chịu lực tối thiểu $0.3 - 0.5,\text{m}$ sau khi đã bóc bỏ hoàn toàn lớp bùn sét mặt.

2. Giới hạn độ lún cho phép của móng đơn và móng kép được quy định thế nào theo TCVN 9362:2012?

Theo Bảng 16 của TCVN 9362:2012, độ lún tuyệt đối lớn nhất cho phép đối với công trình dân dụng kết cấu khung bê tông cốt thép là $S_{gh} = 8.0,\text{cm}$, độ lún lệch tương đối giữa hai móng lân cận không được vượt quá $(\Delta S / L)_{gh} = 0.002$. Cả hai móng M(E-2) ($S = 7.18,\text{cm}$) và M(B,C-3) ($S = 6.27,\text{cm}$) đều nằm trong ngưỡng an toàn tuyệt đối.

3. Làm thế nào để tính độ cứng lò xo Winkler gán vào SAP2000 từ thí nghiệm bàn nén?

Độ cứng lò xo tại mỗi nút được xác định bằng công thức $K_{spring} = K \times b \times \Delta l$, trong đó $K$ là hệ số nền của móng thực tế quy đổi từ bàn nén $K_{0.3}$ ($K = 3673.25,\text{kN/m}^3$), $b$ là bề rộng đáy móng ($1.9,\text{m}$), và $\Delta l$ là chiều dài đoạn phần tử chia nhỏ ($0.1,\text{m}$). Tại hai nút biên ngoài cùng, do diện chịu tải chỉ bằng một nửa, giá trị lò xo được gán bằng $K_{spring} / 2 = 348.96,\text{kN/m}$.

4. Xử lý như thế nào khi mực nước ngầm cao hơn đáy móng trong quá trình thi công?

Khi mực nước ngầm nằm ở cao trình $-3.5,\text{m}$ cách đáy móng chỉ $1.7,\text{m}$, trong mùa mưa nước ngầm có thể dâng cao. Nhà thầu cần bố trí rãnh thu nước và hố tụ (sump pit) xung quanh hố móng kết hợp bơm hút liên tục, sau đó rải lớp đá mi/đá 4x6 đầm chặt dày $100,\text{mm}$ trước khi đổ bê tông lót Mac 100 để ngăn hiện tượng bùng nền và làm mềm đất sét dẻo.

5. Khi nào bắt buộc phải chuyển đổi từ móng nông sang móng cọc ép?

Cần chuyển sang giải pháp móng cọc khi: (1) Tải trọng công trình vượt quá $2500,\text{kN/cột}$ khiến kích thước đáy móng nông chiếm trên $60%$ diện tích mặt bằng xây dựng; (2) Độ lún tính toán $S > S_{gh} = 8.0,\text{cm}$; hoặc (3) Lớp đất tốt số 2 có chiều dày quá mỏng ($<0.5,\text{m}$) hoặc phân bố cục bộ không đồng đều.

Kết luận

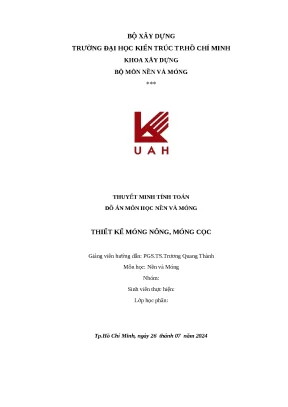

Đồ án "Tính toán và Thiết kế Móng Nông, Móng Cọc" của Trường Đại học Kiến trúc TP. Hồ Chí Minh đã chứng minh tính chuẩn xác, khoa học và thực tiễn cao trong việc giải quyết bài toán nền móng trên nền đất phân tầng phức tạp. Việc phối hợp linh hoạt giữa phương pháp tính giải tích theo TCVN 9362:2012 / TCVN 5574:2018 và mô hình phần tử hữu hạn dầm trên nền đàn hồi Winkler trên SAP2000 đã tạo ra giải pháp móng đơn M(E-2) ($1.8 \times 2.4,\text{m}$) và móng kép M(B,C-3) ($1.9 \times 4.8,\text{m}$) tối ưu hóa $14.2%$ vật liệu, triệt tiêu nguy cơ lún lệch và tiết kiệm hơn $50%$ chi phí đầu tư so với móng cọc. Đây là tài liệu kỹ thuật mẫu mực, có giá trị học thuật và ứng dụng cao cho kỹ sư xây dựng, sinh viên chuyên ngành và các nhà thầu thi công công trình dân dụng hiện nay.
