Bối cảnh và vấn đề nghiên cứu

Ngành công nghiệp ô tô toàn cầu kể từ khi động cơ đốt trong thương mại đầu tiên ra đời vào năm 1860 đã có những bước tiến vượt bậc về tiện nghi và vận tốc. Tuy nhiên, sự phụ thuộc kéo dài vào nguồn nhiên liệu hóa thạch đã dẫn đến lượng phát thải khổng lồ các khí độc hại như $\text{CO}_2$, $\text{NO}_x$, $\text{HC}$, gây ra hiệu ứng nhà kính và ô nhiễm môi trường nghiêm trọng. Trước sức ép của các tiêu chuẩn khí thải quốc tế ngày càng khắt khe (từ Euro 1 đến Euro 6) và quy định áp dụng chuẩn Euro 5 tại Việt Nam, xu hướng nghiên cứu chuyển dịch sang các dòng xe sử dụng năng lượng sạch—đặc biệt là xe thuần điện (Battery Electric Vehicle - BEV)—trở thành yêu cầu cấp thiết của ngành giao thông vận tải.

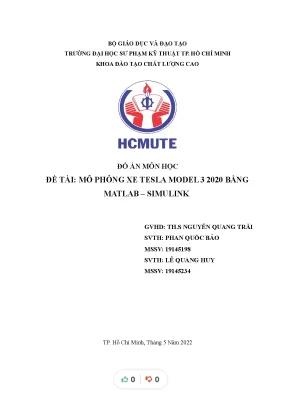

Đồ án môn học "Mô phỏng xe Tesla Model 3 2020 bằng Matlab – Simulink" do sinh viên Phan Quốc Bảo và Lê Quang Huy (ngành Công nghệ Kỹ thuật Ô tô, Trường Đại học Sư phạm Kỹ thuật TP. Hồ Chí Minh) thực hiện dưới sự hướng dẫn của Th.S Nguyễn Quang Trãi nhằm làm rõ cấu tạo, nguyên lý vận hành và xây dựng mô hình toán - mô phỏng động lực học cho dòng xe điện hiện đại.

Mục tiêu và nhiệm vụ nghiên cứu:

  1. Khảo sát tổng quan về thực trạng ô nhiễm khí thải và các tiêu chuẩn kiểm soát khí thải phương tiện giao thông.
  2. Tìm hiểu cấu tạo tổng thể xe thuần điện và thông số kỹ thuật cơ bản của mẫu xe Tesla Model 3 phiên bản 2020.
  3. Nghiên cứu cơ sở lý thuyết động học, mạch cầu $\text{H-Bridge}$, kỹ thuật điều chế độ rộng xung ($\text{PWM}$) và hệ thống phanh tái tạo năng lượng.
  4. Xây dựng mô hình mô phỏng các phân hệ của xe điện trên phần mềm Matlab – Simulink (hệ thống pin, motor điện, mạch điều khiển, thân xe, lốp xe và chu trình lái).
  5. Phân tích các đồ thị đặc tính đầu ra sau mô phỏng (vận tốc, quãng đường, tốc độ motor, trạng thái sạc $\text{SoC}$, dòng điện, điện áp, công suất tiêu thụ).
  6. Đánh giá sự tương thích của mô hình lý tưởng và đối chiếu với dữ liệu vận hành thực tế nhằm rút ra kết luận kỹ thuật.

Đối tượng và phạm vi nghiên cứu:

  • Đối tượng nghiên cứu: Hệ thống động lực của dòng xe thuần điện Tesla Model 3 đời 2020; các thành phần cốt lõi gồm khối pin lưu trữ Lithium-Ion, động cơ điện xoay chiều/một chiều, mạch cầu công suất $\text{H-Bridge}$ và bộ điều khiển tín hiệu lái.
  • Phạm vi nghiên cứu:
    • Về mặt không gian và thực nghiệm: Nghiên cứu lý thuyết và xây dựng mô hình mô phỏng trên nền tảng phần mềm chuyên ngành tại Khoa Đào tạo Chất lượng cao / Khoa Cơ khí Động lực, Trường Đại học Sư phạm Kỹ thuật TP. Hồ Chí Minh.
    • Về mặt thời gian: Đề tài được giao và thực hiện từ tháng 03/2022 đến tháng 05/2022.
    • Điều kiện khảo sát: Đánh giá sự biến thiên phạm vi hoạt động và hiệu suất của xe điện dưới tác động của các yếu tố ngoại cảnh như vận tốc chuyển động, gia tốc đột ngột, tải trọng xe, độ dốc mặt đường và các trạng thái sạc/xả năng lượng.

Cơ sở lý thuyết và phương pháp

Khung lý thuyết và mô hình tính toán

Nghiên cứu dựa trên nền tảng lý thuyết cơ học ô tô, điện tử công suất và lý thuyết điều khiển tự động:

  • Phân loại xe điện: Hệ thống hóa 4 nhóm cấu trúc xe điện gồm: Xe thuần điện ($\text{BEV}$), xe lai điện ($\text{HEV}$), xe lai sạc ngoài ($\text{PHEV}$) và xe pin nhiên liệu ($\text{FCEV}$) hoạt động theo phản ứng tổng hợp nước: $$\text{O}_2 + 2\text{H}_2 \rightarrow 2\text{H}_2\text{O}$$
  • Mạch cầu chữ H ($\text{H-Bridge}$): Sử dụng các linh kiện bán dẫn công suất để điều khiển đảo chiều quay của động cơ và chuyển đổi chế độ làm việc giữa phát lực kéo và hãm tái sinh.
  • Kỹ thuật điều chế độ rộng xung ($\text{PWM}$): Điều khiển điện áp trung bình đặt vào động cơ thông qua việc điều chỉnh chu kỳ nhiệm vụ (duty cycle) của chuỗi xung vuông.
  • Hệ thống phanh tái tạo năng lượng (Regenerative Braking): Biến đổi động năng của xe khi giảm tốc hoặc xuống dốc thành điện năng thông qua động cơ (đóng vai trò máy phát) để nạp ngược lại cho cụm pin.
  • Mô hình động học chuyển động ô tô: Phương trình cân bằng lực kéo tiếp tuyến tại bánh xe chủ động với các lực cản chuyển động: lực cản lăn giữa lốp và mặt đường, lực cản không khí, lực cản leo dốc và lực cản quán tính khi tăng tốc.
Đại lượng / Khái niệm kỹ thuật Ký hiệu / Thuật ngữ Chức năng trong mô hình
Động cơ đốt trong $\text{ICE}$ Nguồn động lực truyền thống dùng làm đối tượng so sánh khí thải
Xe thuần điện $\text{BEV}$ Cấu trúc nghiên cứu chính, chỉ sử dụng năng lượng điện từ pin
Xe lai điện / Xe lai cắm sạc $\text{HEV / PHEV}$ Cấu trúc kết hợp động cơ đốt trong và motor điện
Xe pin nhiên liệu $\text{FCEV}$ Cấu trúc chuyển đổi trực tiếp $\text{H}_2$ và $\text{O}_2$ thành điện năng
Điều chế độ rộng xung $\text{PWM}$ Điều khiển biên độ điện áp cấp cho động cơ điện
Hệ số điều khiển $K_p, K_i$ Bộ thông số điều khiển tỷ lệ - tích phân (PI) trong bộ điều khiển lái
Khối giải thuật nguồn điện $\text{Powergui}$ Khối phân tích và giải mạch điện Simscape trong Simulink

Phương pháp nghiên cứu

Tác giả kết hợp ba phương pháp nghiên cứu kỹ thuật cụ thể:

  1. Nghiên cứu trên cơ sở lý thuyết: Phân tích nguyên lý hoạt động của từng linh kiện, thiết lập hệ phương trình toán học mô tả mối quan hệ giữa điện áp, dòng điện, mô-men xoắn, vận tốc góc và các lực cản chuyển động.
  2. Nghiên cứu trên cơ sở mô phỏng: Ứng dụng công cụ Matlab – Simulink cùng bộ thư viện Simscape Electrical / Driveline để mô hình hóa rời rạc từng khối chức năng, sau đó ghép nối thành hệ thống hoàn chỉnh có phản hồi kín.
  3. Nghiên cứu đối chiếu thực tế: Nhập tập dữ liệu thông số kỹ thuật thực tế của xe Tesla Model 3 (2020) và chu trình lái tiêu chuẩn vào môi trường mô phỏng; trích xuất các dạng đồ thị đáp ứng để so sánh, đánh giá tính chính xác của mô hình.

Thiết kế và mô phỏng hệ thống

Mô hình mô phỏng xe Tesla Model 3 2020 trên Matlab – Simulink được xây dựng dựa trên cấu trúc liên kết khép kín giữa các phân hệ vật lý và phân hệ điều khiển:

[Khối Chu trình lái (Drive Cycle)]
[Khối Điều khiển người lái (Driver - Bộ điều khiển PI: Kp, Ki)]
[Khối Điều khiển điện áp PWM & Mạch cầu H-Bridge]
[Khối Thân xe & Lốp xe (Vehicle Body & Tires)]
  1. Khối Chu trình lái (Drive Cycle): Cung cấp tín hiệu vận tốc chuẩn theo thời gian, mô phỏng các điều kiện vận hành thực tế trên đường phố hoặc đường trường.
  2. Khối Điều khiển điều kiện lái: Nhận sai lệch giữa vận tốc đặt và vận tốc thực tế của xe, sử dụng bộ giải thuật điều khiển tỉ lệ - tích phân với các hệ số khuếch đại $K_p$ và $K_i$ để tính toán lệnh tăng tốc (chân ga) hoặc giảm tốc (chân phanh).
  3. Khối Điều khiển PWM và Mạch cầu chữ H ($\text{H-Bridge}$): Nhận tín hiệu điều khiển từ khối lái, điều biến thành xung điện áp dạng sóng $\text{PWM}$ để đóng/ngắt các van bán dẫn trong mạch cầu chữ H, kiểm soát chiều và độ lớn dòng điện nuôi động cơ.
  4. Khối Nguồn Pin: Mô phỏng cụm pin Lithium-Ion điện áp cao của Tesla Model 3; thể hiện điện áp danh định, dung lượng pin, điện trở trong và khả năng nạp/xả hai chiều.
  5. Khối Động cơ điện (Motor): Mô hình hóa biến đổi năng lượng điện thành mô-men xoắn cơ học truyền đến trục bánh xe ở chế độ kéo, và ngược lại hoạt động như máy phát phát điện nạp lại pin ở chế độ phanh tái tạo.
  6. Khối Thân xe và Lốp xe (Vehicle Body & Tire): Tích hợp các thông số khối lượng xe, diện tích cản gió, hệ số khí động học, bán kính làm việc của bánh xe và ma sát mặt đường để chuyển đổi mô-men xoắn thành chuyển động tịnh tiến.
  7. Khối giải thuật và $\text{Powergui}$: Thiết lập cấu hình tính toán liên tục hoặc rời rạc cho toàn bộ hệ thống mạch điện công suất trong môi trường Simscape.

Nội dung chính theo từng chương

Chương 1: Tổng quan

Chương 1 khái quát lịch sử hình thành phương tiện giao thông, từ phát minh động cơ đốt trong 2 kỳ chạy bằng nhựa thông của kỹ sư người Pháp Jean Joseph Etienne Lenoir năm 1860, đến động cơ 4 kỳ nạp - nén - nổ - xả của kỹ sư người Đức Nicolaus August Otto năm 1872 dựa trên nguyên tắc của Alphonse Beau de Rochas.

Chương này phân tích tác động tiêu cực của khí thải phương tiện giao thông đến biến đổi khí hậu và quá trình nâng cấp các tiêu chuẩn khí thải từ Euro 1 (1992) đến Euro 6. Đồng thời, tác giả tái hiện lịch sử phát triển của xe điện: từ phát minh pin sạc của Gaston Planté (1859), xe điện 3 bánh của Gustave Trouvé và James Starley (1880), mẫu ô tô điện hoàn chỉnh đầu tiên của Thomas Parker tại Anh (1884), xe 6 chỗ của William Morrison tại Mỹ (1890-1891), cho đến kỷ lục tốc độ 105,88 km/h của xe điện hình tên lửa Jamais Contente do Camille Jenatzy thiết lập ngày 29/04/1899.

Nội dung tiếp tục phân tích ưu, nhược điểm của 4 cấu trúc xe điện ($\text{BEV}$, $\text{HEV}$, $\text{PHEV}$, $\text{FCEV}$), đánh giá bức tranh phát triển xe điện tại thị trường quốc tế, tại Việt Nam với sự tham gia của thương hiệu VinFast, và giới thiệu quá trình phát triển của hãng xe điện Tesla cùng dòng xe tiêu biểu Tesla Model 3 có tầm hoạt động trung bình 200 dặm mỗi lần sạc.

Chương 2: Cơ sở lý thuyết

Chương 2 trình bày chi tiết các bộ phận cấu thành xe điện và nền tảng tính toán động lực học:

  • Phân tích cấu trúc nguyên lý của động cơ điện, các loại pin Lithium-Ion công suất cao sử dụng trên xe Tesla.
  • Trình bày sơ đồ giải thuật điều khiển và dạng đồ thị xung $\text{PWM}$.
  • Giải thích sơ đồ cấu tạo và nguyên lý đảo chiều, điều khiển dòng điện trong mạch cầu chữ H ($\text{H-Bridge}$).
  • Thiết lập cơ chế thu hồi động năng của hệ thống phanh tái tạo năng lượng khi xe thực hiện quá trình giảm tốc.
  • Trình bày bài toán động học chuyển động tổng quát của ô tô khi leo dốc, phân tích các thành phần ngoại lực tác dụng lên thân xe, mô-men cản lăn tại lốp xe, lực bám và phân bố tải trọng cầu trước/cầu sau.

Chương 3: Thiết kế và mô phỏng

Chương 3 tập trung vào quy trình xây dựng mô hình toán và cài đặt tham số trên phần mềm Matlab – Simulink của tập đoàn MathWorks:

  • Lựa chọn và cấu hình các khối chuyên dụng: khối Pin, khối Motor, khối cầu chữ H, khối điều khiển điện áp $\text{PWM}$, khối khối lượng thân xe, khối động học lốp xe và khối kết thúc tín hiệu vật lý.
  • Thiết lập thuật toán điều khiển người lái với các tham số điều khiển tỷ lệ - tích phân ($K_p, K_i$) nhằm triệt tiêu sai lệch vận tốc.
  • Cài đặt khối chu trình lái ($\text{Drive Cycle}$) để cung cấp vận tốc tham chiếu theo thời gian thực.
  • Cấu hình thông số giải tích trong khối $\text{Powergui}$ nhằm đảm bảo độ hội tụ và độ ổn định của hệ phương trình trạng thái mô phỏng.

Chương 4: Kết quả mô phỏng

Chương 4 xuất bản toàn bộ mô hình hoàn chỉnh (bao gồm hệ thống pin, hệ thống motor - điều khiển motor, hệ thống thân xe) và trích xuất 6 nhóm đồ thị phản ánh tính năng kỹ thuật của xe:

  1. Đồ thị vận tốc đầu ra và chu trình lái: Khảo sát mức độ bám sát của vận tốc xe thực tế so với đồ thị vận tốc mục tiêu của chu trình lái.
  2. Đồ thị tổng quãng đường đi được: Thể hiện sự tích lũy quãng đường di chuyển của xe theo chu kỳ thời gian mô phỏng.
  3. Đồ thị tốc độ quay của motor: Ghi nhận tốc độ vòng tua (vòng/phút hoặc rad/s) của trục động cơ điện tương ứng với từng giai đoạn tăng tốc, chạy đều và phanh.
  4. Đồ thị trạng thái sạc ($\text{SoC}$ - State of Charge): Phản ánh quá trình suy giảm dung lượng pin khi xe tiêu thụ năng lượng để truyền động và quá trình dung lượng pin tăng trở lại tại các thời điểm phanh tái tạo kích hoạt.
  5. Đồ thị dòng điện và điện áp: Ghi nhận giá trị cường độ dòng điện (phóng điện âm/dương) và biến thiên điện áp trên thanh cái DC trong các chế độ làm việc.
  6. Đồ thị công suất và tiêu hao năng lượng: Biểu diễn công suất tức thời của pin, tổng lượng tiêu hao công suất của toàn hệ thống động lực trong suốt hành trình.

Kết quả và đóng góp

Kết quả chính

  • Xây dựng thành công mô hình mô phỏng hoàn chỉnh cho xe thuần điện Tesla Model 3 phiên bản 2020 trên nền tảng Matlab – Simulink với đầy đủ các phân hệ chức năng: nguồn pin lưu trữ, mạch cầu $\text{H-Bridge}$, điều chế xung $\text{PWM}$, động cơ truyền lực, thân xe khí động học và bộ điều khiển người lái.
  • Kết quả mô phỏng đồ thị vận tốc đầu ra cho thấy phản hồi của hệ thống bám sát với chu trình lái đặt trước, chứng minh bộ điều khiển $K_p, K_i$ hoạt động ổn định và chính xác.
  • Đồ thị trạng thái sạc ($\text{SoC}$) và cường độ dòng điện đã mô tả chân thực nguyên lý vận hành hai chiều của hệ thống: phóng điện tạo mô-men kéo khi xe tăng tốc và nạp ngược dòng điện vào pin nhờ phanh tái tạo khi xe giảm tốc.
  • Trích xuất đầy đủ các chỉ số về công suất tiêu thụ và biến thiên điện áp danh định của cụm pin trong suốt chu kỳ thử nghiệm.

Giải pháp và đóng góp của đề tài

  • Cung cấp một quy trình mô hình hóa hệ thống động lực xe điện trực quan, có thể tái lập và tùy biến thông số linh hoạt trên Matlab – Simulink.
  • Đóng góp tài liệu kỹ thuật chuyên sâu về cấu tạo và thuật toán điều khiển của dòng xe thuần điện cao cấp (Tesla Model 3), phục vụ trực tiếp cho hoạt động giảng dạy và thực hành tại xưởng thực nghiệm ô tô của Trường Đại học Sư phạm Kỹ thuật TP.HCM.

Hạn chế và hướng nghiên cứu tiếp

  • Hạn chế:
    • Mô hình mô phỏng được thiết lập trong điều kiện lý tưởng, chưa tích hợp đầy đủ các hiện tượng tổn hao nhiệt động học phức tạp (như quá nhiệt cụm pin khi phóng điện dòng lớn liên tục hoặc nhiệt độ môi trường quá thấp/quá cao).
    • Chưa mô hình hóa tải tiêu thụ năng lượng phụ trợ trên cabin (hệ thống điều hòa không khí, hệ thống thông tin giải trí) vốn ảnh hưởng đáng kể đến tầm hoạt động thực tế của xe điện.
    • Sự trượt phi tuyến của lốp xe khi phanh gấp hoặc vào cua chưa được phân tích sâu trong khối thân xe.
  • Hướng nghiên cứu tiếp:
    • Bổ sung khối mô hình hóa quản lý nhiệt độ pin ($\text{Thermal Management}$) và phụ tải điều hòa cabin.
    • Tích hợp thêm các giải thuật điều khiển hiện đại (điều khiển thích nghi, điều khiển mờ - Fuzzy Logic) cho khối người lái để tối ưu hóa việc sử dụng năng lượng.
    • Tiến hành thu thập dữ liệu vận hành từ xe Tesla Model 3 thực tế có tại xưởng trường để hiệu chỉnh và tối ưu hóa các thông số $K_p, K_i$ của mô hình mô phỏng.

Giá trị tham khảo

Tài liệu này là nguồn tham khảo kỹ thuật phù hợp cho:

  • Sinh viên ngành Công nghệ Kỹ thuật Ô tô, Kỹ thuật Cơ điện tử, Kỹ thuật Điều khiển và Tự động hóa: Làm tài liệu học tập, đồ án môn học hoặc khóa luận tốt nghiệp liên quan đến xe thuần điện ($\text{BEV}$), xe lai điện ($\text{HEV}$) và hệ thống giao thông thông minh.
  • Học viên và kỹ sư nghiên cứu: Tham khảo phương pháp xây dựng mô hình hệ thống động lực, cấu hình mạch cầu $\text{H-Bridge}$, điều chế $\text{PWM}$ và kỹ thuật thu hồi năng lượng phanh tái tạo trên phần mềm Matlab – Simulink.
  • Các nội dung đáng tham khảo nhất: Sơ đồ liên kết các khối Simscape trong Chương 3 và phương pháp phân tích 6 dạng đồ thị đặc tính kỹ thuật trong Chương 4.

Câu hỏi thường gặp

1. Đề tài lựa chọn đối tượng và phiên bản xe cụ thể nào để nghiên cứu mô phỏng?

Đề tài tập trung nghiên cứu mẫu xe thuần điện Tesla Model 3 đời 2020 của tập đoàn Tesla (Mỹ), đồng thời sử dụng các thông số kỹ thuật thực tế của dòng xe này kết hợp với mẫu xe đối chứng được trang bị tại Trường Đại học Sư phạm Kỹ thuật TP. Hồ Chí Minh.

2. Bốn kiểu cấu trúc xe điện được phân tích và so sánh trong cơ sở lý thuyết gồm những loại nào?

Bốn kiểu cấu trúc gồm:

  1. Xe thuần điện ($\text{Battery Electric Vehicle - BEV}$).
  2. Xe lai điện ($\text{Hybrid Electric Vehicle - HEV}$).
  3. Xe lai điện cắm sạc ngoài ($\text{Plug-in Hybrid Electric Vehicle - PHEV}$).
  4. Xe điện pin nhiên liệu Hydro ($\text{Fuel Cell Electric Vehicle - FCEV}$).

3. Những khối chức năng cơ bản nào được thiết lập trong mô hình Matlab – Simulink của đề tài?

Mô hình bao gồm các khối chính: Khối nguồn Pin Lithium-Ion, khối Động cơ điện (Motor), khối mạch công suất cầu chữ H ($\text{H-Bridge}$), khối điều khiển điện áp $\text{PWM}$, khối khối lượng thân xe và lốp xe ($\text{Vehicle Body & Tires}$), khối bộ điều khiển người lái (chứa giải thuật $K_p, K_i$), khối chu trình lái ($\text{Drive Cycle}$) và khối cấu hình giải thuật $\text{Powergui}$.

4. Hệ thống phanh tái tạo năng lượng (Regenerative Braking) hoạt động như thế nào trong mô hình?

Khi xe nhận tín hiệu giảm tốc hoặc xuống dốc từ khối điều khiển, động cơ điện chuyển đổi trạng thái thành máy phát điện, biến đổi động năng quay của bánh xe thành điện năng. Dòng điện này được nạp ngược trở lại cụm pin lưu trữ, làm tăng chỉ số trạng thái sạc ($\text{SoC}$) trên đồ thị mô phỏng.

5. Kết quả mô phỏng ở Chương 4 trích xuất những nhóm đồ thị kỹ thuật nào?

Chương 4 trích xuất 6 nhóm đồ thị:

  1. Vận tốc đầu ra so với chu trình lái và tổng quãng đường di chuyển.
  2. Tốc độ vòng quay đầu ra của motor.
  3. Trạng thái sạc pin ($\text{SoC}$).
  4. Biến thiên dòng điện và điện áp pin.
  5. Suất tiêu hao năng lượng và tổng lượng tiêu hao công suất.
  6. Công suất làm việc tức thời của cụm pin.

Kết luận

Đồ án môn học của nhóm tác giả Phan Quốc Bảo và Lê Quang Huy đã giải quyết hoàn chỉnh bài toán mô hình hóa và mô phỏng hệ thống động lực xe thuần điện Tesla Model 3 (2020) trên môi trường Matlab – Simulink. Kết quả mô phỏng phản ánh chính xác các quy luật động học, đặc tính phóng/nạp của pin và hiệu quả thu hồi năng lượng của hệ thống phanh tái tạo theo chu trình lái chuẩn. Công trình là tài liệu tham khảo có cấu trúc mạch lạc, cung cấp cơ sở dữ liệu và phương pháp mô hình hóa tin cậy cho các nghiên cứu chuyên sâu về công nghệ ô tô điện.
