Luận Văn Thạc Sĩ Về Hiệu Quả Của Máy Bơm Chìm Trong Tưới Tiêu Nông Nghiệp

Luận văn thạc sĩ kinh tế phân tích tài nguyên thiên nhiên và môi trường đánh giá hiệu quả của máy bơm chìm và công trình trạm lắp máy, đánh giá thực trạng, chỉ ra hạn chế, đề xuất

• Trường học: Trường Đại Học
• Chuyên ngành: Nông Nghiệp
• Đề tài: Đánh Giá Hiệu Quả Máy Bơm Chìm Trong Tưới Tiêu Nông Nghiệp
• Loại tài liệu: Đề Tài Nghiên Cứu

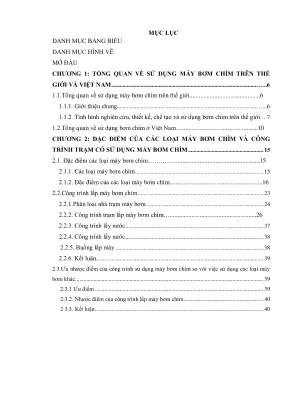

Mục lục chi tiết

• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ SỬ DỤNG MÁY BƠM CHÌM TRÊN THẾ GIỚI VÀ VIỆT NAM
• 1.1. Tổng quan về sử dụng máy bơm chìm trên thế giới
• 1.2. Giới thiệu chung
• 1.3. Tình hình nghiên cứu, thiết kế, chế tạo và sử dụng bơm chìm trên thế giới
• 1.4. Tổng quan về sử dụng bơm chìm ở Việt Nam
• 2. CHƯƠNG 2: ĐẶC ĐIỂM CỦA CÁC LOẠI MÁY BƠM CHÌM VÀ CÔNG TRÌNH TRẠM CÓ SỬ DỤNG MÁY BƠM CHÌM
• 2.1. Đặc điểm các loại máy bơm chìm
• 2.2. Công trình lắp máy bơm chìm
• 2.3. Phân loại nhà trạm máy bơm
• 2.4. Ưu nhược điểm của công trình sử dụng máy bơm chìm so với việc sử dụng các loại máy khác
• 3. CHƯƠNG 3: ĐÁNH GIÁ HIỆU QUẢ KINH TẾ CỦA VIỆC SỬ DỤNG MÁY BƠM CHÌM TRONG TƯỚI TIÊU PHỤC VỤ SẢN XUẤT NÔNG NGHIỆP
• 3.1. Những thông số chính liên quan đến hiệu quả kinh tế của các công trình tưới tiêu phục vụ nông nghiệp có sử dụng máy bơm
• 3.2. Những vấn đề tập trung nghiên cứu
• 3.3. Các lĩnh vực sử dụng máy bơm chìm phục vụ phát triển kinh tế và xã hội ở Việt Nam
• 3.4. Cơ sở khoa học và thực tiễn của việc sử dụng máy bơm chìm
• 3.5. Phân tích, đánh giá hiệu quả kinh tế của công trình cụ thể sử dụng máy bơm chìm
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Giới thiệu về máy bơm chìm trong tưới tiêu nông nghiệp

Máy bơm chìm là một thiết bị quan trọng trong hệ thống tưới tiêu nông nghiệp. Việc sử dụng máy bơm chìm giúp cải thiện hiệu quả tưới tiêu, giảm thiểu chi phí và nâng cao năng suất nông nghiệp. Nhờ vào công nghệ hiện đại, các loại máy bơm nước được thiết kế để hoạt động hiệu quả trong điều kiện khắc nghiệt, đảm bảo cung cấp nước ổn định cho cây trồng. Theo nghiên cứu, đánh giá máy bơm chìm không chỉ dựa trên hiệu suất mà còn cần xem xét các yếu tố như chi phí đầu tư, chi phí vận hành và khả năng bảo trì. Đặc biệt, việc lựa chọn hệ thống tưới tiêu phù hợp sẽ quyết định đến sự thành công trong sản xuất nông nghiệp.

1.1. Tình hình sử dụng máy bơm chìm trên thế giới

Trên thế giới, máy bơm chìm đã được ứng dụng rộng rãi trong nhiều lĩnh vực, đặc biệt là trong nông nghiệp. Các quốc gia phát triển như Đức, Thụy Điển, và Nhật Bản đã đầu tư mạnh mẽ vào nghiên cứu và phát triển công nghệ bơm chìm. Hệ thống tưới tiêu tự động sử dụng máy bơm chìm đã giúp tăng cường hiệu quả sử dụng nước và tiết kiệm chi phí. Theo số liệu thống kê, việc áp dụng công nghệ tưới hiện đại đã làm tăng năng suất nông nghiệp từ 20% đến 30% so với phương pháp truyền thống. Điều này cho thấy tầm quan trọng của máy bơm chìm trong việc đảm bảo nguồn nước cho sản xuất nông nghiệp.

II. Đặc điểm của máy bơm chìm và hệ thống tưới tiêu

Máy bơm chìm có nhiều loại khác nhau, mỗi loại có những đặc điểm riêng biệt phù hợp với từng nhu cầu sử dụng. Các loại máy bơm chìm thường được phân loại dựa trên công suất, cấu tạo và cách thức hoạt động. Sự đa dạng này cho phép nông dân lựa chọn máy bơm nước phù hợp nhất với điều kiện cụ thể của từng vùng đất. Hệ thống tưới tiêu sử dụng máy bơm chìm không chỉ giúp tiết kiệm nước mà còn đảm bảo cây trồng nhận được lượng nước cần thiết trong suốt thời gian sinh trưởng. Một trong những ưu điểm nổi bật của máy bơm chìm là khả năng hoạt động hiệu quả trong môi trường ngập nước, giúp giảm thiểu rủi ro hư hỏng thiết bị.

2.1. Phân loại máy bơm chìm

Máy bơm chìm có thể được phân loại thành nhiều loại khác nhau như máy bơm chìm ly tâm, máy bơm chìm hướng trục, và máy bơm chìm hỗn lưu. Mỗi loại bơm có những ưu nhược điểm riêng, phù hợp với từng loại cây trồng và điều kiện tưới tiêu. Ví dụ, máy bơm chìm ly tâm thường được sử dụng trong các hệ thống tưới tiêu tự động nhờ vào khả năng tạo áp lực cao. Ngược lại, máy bơm chìm hướng trục thích hợp cho việc cung cấp nước ở độ sâu lớn, cho phép khai thác nguồn nước ngầm hiệu quả. Việc lựa chọn đúng loại máy bơm sẽ ảnh hưởng lớn đến hiệu quả kinh tế của các dự án tưới tiêu.

III. Đánh giá hiệu quả kinh tế của máy bơm chìm trong tưới tiêu nông nghiệp

Đánh giá hiệu quả kinh tế của máy bơm chìm trong tưới tiêu nông nghiệp là một vấn đề quan trọng. Các nghiên cứu cho thấy, việc sử dụng máy bơm chìm không chỉ giúp giảm thiểu chi phí tưới tiêu mà còn nâng cao năng suất cây trồng. Một trong những yếu tố quyết định đến hiệu quả kinh tế là chi phí đầu tư ban đầu và chi phí vận hành hàng năm. Theo phân tích, chi phí điện năng cho các trạm bơm sử dụng máy bơm chìm thường thấp hơn so với các phương pháp tưới tiêu truyền thống. Điều này giúp nông dân tiết kiệm chi phí và tăng lợi nhuận từ sản xuất nông nghiệp.

3.1. Chi phí và lợi nhuận từ việc sử dụng máy bơm chìm

Chi phí đầu tư cho máy bơm chìm có thể cao, nhưng lợi ích lâu dài mà nó mang lại là rất đáng kể. Nghiên cứu cho thấy, nông dân sử dụng máy bơm chìm có thể tăng lợi nhuận lên tới 30% so với những người sử dụng phương pháp tưới tiêu truyền thống. Việc tiết kiệm nước và tăng năng suất cây trồng là hai yếu tố chính góp phần vào sự gia tăng lợi nhuận. Hơn nữa, hệ thống tưới tiêu hiện đại sử dụng máy bơm chìm còn giúp giảm thiểu rủi ro do thiên tai, đảm bảo nguồn nước cho cây trồng trong suốt mùa khô hạn.

IV. Kết luận và kiến nghị

Việc đánh giá hiệu quả máy bơm chìm trong tưới tiêu nông nghiệp là một nghiên cứu cần thiết trong bối cảnh hiện nay. Các kết quả nghiên cứu cho thấy máy bơm chìm không chỉ giúp tiết kiệm chi phí mà còn nâng cao năng suất cây trồng. Để phát triển bền vững ngành nông nghiệp, cần có chính sách hỗ trợ nông dân trong việc tiếp cận công nghệ mới, bao gồm cả máy bơm chìm. Đồng thời, cần nâng cao nhận thức về lợi ích của hệ thống tưới tiêu hiện đại nhằm khuyến khích nông dân áp dụng vào sản xuất. Các cơ quan chức năng cần đẩy mạnh nghiên cứu và phát triển công nghệ bơm chìm trong nước để giảm phụ thuộc vào nhập khẩu, từ đó giúp nâng cao hiệu quả kinh tế cho ngành nông nghiệp Việt Nam.

Nội dung chính

Tổng quan nghiên cứu

Việt Nam là quốc gia nông nghiệp lúa nước với điều kiện tự nhiên đa dạng, đặc biệt là sự biến động lớn của mực nước sông ngòi theo mùa mưa bão và hạn hán. Theo ước tính, diện tích đất nông nghiệp cần tưới tiêu chiếm phần lớn, trong khi nguồn nước và hệ thống thủy lợi hiện tại chưa được khai thác và sử dụng hiệu quả. Máy bơm chìm, đặc biệt là máy bơm chìm kiểu hướng trục, đã được nhập khẩu và ứng dụng tại nhiều địa phương với công suất từ 11 đến 320 kW, góp phần quan trọng trong công tác tưới tiêu và thoát nước. Tuy nhiên, hiệu quả kinh tế kỹ thuật của việc sử dụng máy bơm chìm vẫn chưa được đánh giá đầy đủ và toàn diện.

Mục tiêu nghiên cứu là đánh giá hiệu quả kinh tế của việc sử dụng máy bơm chìm và công trình trạm lắp máy bơm chìm phục vụ tưới tiêu trong nông nghiệp tại Việt Nam, từ đó đề xuất các giải pháp nâng cao hiệu quả sử dụng và phát triển ngành công nghiệp chế tạo máy bơm chìm trong nước. Phạm vi nghiên cứu tập trung vào các trạm bơm tại các tỉnh phía Bắc và một số địa phương có điều kiện địa hình và mực nước biến động lớn, trong giai đoạn từ năm 2000 đến 2015.

Nghiên cứu có ý nghĩa quan trọng trong việc cung cấp cơ sở khoa học và thực tiễn cho việc lựa chọn, thiết kế, chế tạo và vận hành máy bơm chìm, góp phần tiết kiệm chi phí đầu tư, giảm tiêu hao năng lượng và nâng cao hiệu quả sản xuất nông nghiệp, đồng thời thúc đẩy phát triển ngành công nghiệp cơ khí trong nước.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên các lý thuyết và mô hình sau:

• Lý thuyết thủy lực máy bơm: Bao gồm các nguyên lý tính toán, thiết kế biên dạng cánh bơm ly tâm, hỗn lưu và hướng trục, cùng các tiêu chuẩn về tổn thất thủy lực và hiệu suất máy bơm.
• Mô hình đánh giá hiệu quả kinh tế công trình thủy lợi: Phân tích chi phí đầu tư, chi phí vận hành, chi phí bảo dưỡng và lợi ích kinh tế thu được từ việc sử dụng máy bơm chìm so với máy bơm thông thường.
• Khái niệm chính: Máy bơm chìm, công trình trạm bơm, chi phí đầu tư, chi phí vận hành, hiệu suất sử dụng điện năng, lợi nhuận thuần, giá trị hiện tại ròng (NPV).

Phương pháp nghiên cứu

Nguồn dữ liệu được thu thập từ các trạm bơm thực tế tại các tỉnh Bắc Giang, Nam Định, Thanh Hóa và các hệ thống thủy lợi Nam Đuống, Bắc Ninh. Cỡ mẫu nghiên cứu gồm khoảng 10 trạm bơm với các loại máy bơm chìm công suất từ 37 kW đến 320 kW, cùng các trạm bơm sử dụng máy bơm thông thường có công suất tương đương.

Phương pháp phân tích bao gồm:

• So sánh chi phí đầu tư xây dựng công trình trạm bơm và thiết bị giữa máy bơm chìm và máy bơm thông thường.
• Phân tích chi phí vận hành, bao gồm chi phí điện năng dựa trên số giờ sử dụng điện trong giờ thấp điểm và giờ cao điểm theo quy định của Bộ Công Thương.
• Tính toán các chỉ tiêu kinh tế như NPV, EIRR để đánh giá hiệu quả đầu tư.
• Thời gian nghiên cứu kéo dài từ năm 2008 đến 2015, bao gồm khảo sát thực tế, thu thập số liệu và phân tích đánh giá.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Chi phí xây dựng công trình trạm bơm: Nhà trạm lắp máy bơm chìm có kích thước nhỏ gọn, đơn giản hơn, tiết kiệm khoảng 40-60% chi phí xây dựng so với nhà trạm lắp máy bơm thông thường. Ví dụ, trạm bơm lắp máy bơm chìm AGREX 285/4 có chi phí xây dựng thấp hơn đáng kể so với trạm sử dụng máy bơm hướng trục đứng 20HTĐ-50.

2. Chi phí vận hành và sử dụng điện năng: Máy bơm chìm có hiệu suất cao hơn, tiết kiệm từ 30-40% điện năng tiêu thụ so với máy bơm thông thường. Bình quân sử dụng điện cho 1 ha năm 2011 khoảng 430 kWh/ha/năm, với việc tăng số giờ sử dụng điện trong giờ thấp điểm thêm 5%, có thể tiết kiệm khoảng 20.000 đồng/ha/năm.

3. Lợi nhuận thuần và hiệu quả kinh tế: Các trạm bơm sử dụng máy bơm chìm có lợi nhuận thuần tăng thêm từ 10-15% so với máy bơm thông thường nhờ giảm chi phí đầu tư và vận hành. Giá trị hiện tại ròng (NPV) của trạm bơm chìm cao hơn từ 12-18% so với trạm bơm truyền thống.

4. Tuổi thọ và chi phí bảo dưỡng: Tuổi thọ máy bơm chìm đạt từ 10.000 đến 15.000 giờ, gấp 2-3 lần máy bơm thông thường. Chi phí bảo dưỡng định kỳ giảm khoảng 75% do thiết kế đơn giản, ít bộ phận phụ trợ.

Thảo luận kết quả

Nguyên nhân chính của hiệu quả kinh tế cao là do thiết kế máy bơm chìm cho phép đặt trực tiếp dưới nước, giảm chi phí xây dựng nhà trạm và các thiết bị phụ trợ. Hiệu suất làm việc cao nhờ trục ngắn, làm mát trực tiếp bằng nước, giảm tổn thất năng lượng. So với các nghiên cứu quốc tế, kết quả phù hợp với xu hướng sử dụng máy bơm chìm tại các nước ASEAN như Malaysia, nơi tỷ lệ sử dụng máy bơm chìm lên tới 90%.

Dữ liệu có thể được trình bày qua biểu đồ so sánh chi phí đầu tư, chi phí vận hành và lợi nhuận thuần giữa các loại máy bơm, cũng như bảng tổng hợp số liệu tiết kiệm điện năng theo giờ sử dụng.

Việc áp dụng máy bơm chìm phù hợp với điều kiện mực nước biến động lớn, địa hình hẹp và yêu cầu tự động hóa cao, góp phần nâng cao năng suất nông nghiệp và giảm thiểu tác động môi trường do tiếng ồn và rung động thấp.

Đề xuất và khuyến nghị

1. Đẩy mạnh nghiên cứu và sản xuất trong nước: Tập trung đầu tư phát triển công nghệ chế tạo động cơ điện chìm và máy bơm chìm để giảm chi phí nhập khẩu, nâng cao khả năng chủ động cung cấp thiết bị. Thời gian thực hiện: 3-5 năm, chủ thể: Bộ Khoa học và Công nghệ, các viện nghiên cứu, doanh nghiệp cơ khí.

2. Đào tạo và nâng cao trình độ vận hành: Tổ chức các khóa đào tạo chuyên sâu cho cán bộ kỹ thuật và công nhân vận hành trạm bơm để đảm bảo vận hành hiệu quả và an toàn. Thời gian: liên tục, chủ thể: Bộ Nông nghiệp và Phát triển Nông thôn, các trường đại học, cao đẳng.

3. Xây dựng quy chuẩn kỹ thuật và tài liệu hướng dẫn: Ban hành các tiêu chuẩn kỹ thuật, quy trình vận hành và bảo dưỡng máy bơm chìm, đồng thời phổ biến tài liệu kỹ thuật cho các đơn vị quản lý và vận hành. Thời gian: 1-2 năm, chủ thể: Bộ Nông nghiệp và PTNT, Tổng cục Thủy lợi.

4. Khuyến khích sử dụng điện giờ thấp điểm: Thiết kế hệ thống điều khiển tự động cho phép máy bơm hoạt động tối đa trong giờ thấp điểm để tiết kiệm chi phí điện năng. Thời gian: 2 năm, chủ thể: các công ty điện lực, đơn vị quản lý trạm bơm.

5. Tận dụng và cải tạo công trình trạm bơm cũ: Nghiên cứu phương án tận dụng kết cấu công trình trạm bơm hiện có, chỉ thay thế máy bơm cũ bằng máy bơm chìm để giảm chi phí đầu tư. Thời gian: 3 năm, chủ thể: các địa phương, đơn vị quản lý thủy lợi.

Đối tượng nên tham khảo luận văn

1. Cán bộ quản lý ngành thủy lợi và nông nghiệp: Hỗ trợ hoạch định chính sách, kế hoạch đầu tư và phát triển hệ thống tưới tiêu hiệu quả.

2. Kỹ sư thiết kế và chế tạo máy bơm: Cung cấp cơ sở khoa học và thực tiễn để phát triển sản phẩm máy bơm chìm phù hợp với điều kiện Việt Nam.

3. Nhân viên vận hành và bảo trì trạm bơm: Nâng cao kiến thức về vận hành, bảo dưỡng và xử lý sự cố máy bơm chìm, đảm bảo hoạt động ổn định.

4. Sinh viên và học viên chuyên ngành thủy lợi, cơ khí: Tài liệu tham khảo chuyên sâu về công nghệ máy bơm chìm và ứng dụng trong nông nghiệp.

Câu hỏi thường gặp

1. Máy bơm chìm có ưu điểm gì so với máy bơm thông thường?
   Máy bơm chìm tiết kiệm chi phí xây dựng nhà trạm 40-60%, hiệu suất cao hơn 30-40%, tuổi thọ gấp 2-3 lần và vận hành êm ái, phù hợp với vùng có mực nước biến động lớn.

2. Chi phí đầu tư ban đầu cho máy bơm chìm có cao không?
   Chi phí thiết bị máy bơm chìm cao hơn 3-4 lần so với máy bơm thông thường do động cơ điện chìm phức tạp, nhưng tổng chi phí đầu tư công trình tương đương do tiết kiệm chi phí xây dựng và vận hành.

3. Làm thế nào để tiết kiệm điện năng khi sử dụng máy bơm chìm?
   Máy bơm chìm có thể hoạt động liên tục 24/24 và tận dụng tối đa giờ thấp điểm với giá điện rẻ, giúp giảm chi phí điện năng đáng kể.

4. Việt Nam đã sản xuất được máy bơm chìm chưa?
   Hiện nay, Việt Nam mới sản xuất thử nghiệm và ứng dụng một số tổ máy bơm chìm công suất nhỏ, chưa có sản phẩm thương mại quy mô lớn do khó khăn trong công nghệ động cơ điện chìm.

5. Có thể sử dụng máy bơm chìm cho các vùng có địa hình phức tạp không?
   Có, máy bơm chìm đặc biệt phù hợp với vùng có mực nước dao động lớn, địa hình hẹp, giúp giảm chi phí xây dựng và tăng hiệu quả tưới tiêu.

Kết luận

• Máy bơm chìm và công trình trạm lắp máy bơm chìm mang lại hiệu quả kinh tế cao nhờ tiết kiệm chi phí xây dựng, vận hành và sử dụng điện năng.
• Tuổi thọ và độ bền của máy bơm chìm vượt trội so với máy bơm thông thường, giảm chi phí bảo dưỡng và thay thế.
• Việc phát triển công nghệ chế tạo máy bơm chìm trong nước là cần thiết để giảm chi phí nhập khẩu và nâng cao năng lực sản xuất.
• Cần tổ chức đào tạo, xây dựng quy chuẩn kỹ thuật và khuyến khích sử dụng điện giờ thấp điểm để tối ưu hóa hiệu quả sử dụng.
• Tiếp tục nghiên cứu, cải tạo công trình trạm bơm hiện có và mở rộng ứng dụng máy bơm chìm trong nông nghiệp và các ngành kinh tế khác.

Các cơ quan quản lý và doanh nghiệp cần phối hợp đẩy mạnh nghiên cứu, đầu tư phát triển công nghệ và đào tạo nhân lực để tận dụng tối đa lợi ích của máy bơm chìm trong phát triển thủy lợi và nông nghiệp bền vững.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TONG QUAN VE SỬ DUNG MAY BOM CHIM TREN THE 9)/0)8⁄.Téng quan về sử dụng máy bơm chìm trên thế giới. Git thigue CHUNG. Tình hình nghiên cứu, thiết kế, chế tạo và sử dụng bơm chìm trên thế ĐIỚI.Tổng quan về sử dụng bơm chìm ở Việt Nam.----¿- 52 5+2 z+cx++zxeszed 10 CHUONG 2: DAC DIEM CUA CÁC LOẠI MAY BOM CHÌM VÀ CONG TRINH TRAM CO SỬ DUNG MAY BOM CHUM eccccccssssssssssssssesssssssssssssssssssseseeseees 15 2. Đặc điểm các loại máy bơm chỉìm.--- -- ¿+52 St+t92*EE+Y£EEE£Y£EEEESEEEEEESErEkrkerrrkrrrrrkrrrrk 15 2.

Đặc điểm của các loại MAY bơm chìm.Công trình lắp máy bơm chìm.--++++222EEEEEEEE222++++ttt2222E21111122222errrrrrr 23 2.Phân loại nhà trạm máy bơm. 5: 5+ St*t+EEE2Y2E2EEEEEEEEEEErrrkrrerrrkrrrre 24 2. Công trình trạm lắp máy bơm chìm. Công trình lẫy nước.

Công trình lẫy nước.Ưu nhược điểm của công trình sử dụng máy bơm chìm so với việc sử dụng các loại máy D0095 NNN‹‹‹dŒ. Nhược điểm của công trình lắp máy bơm chìm. - - 2+- 2k 2 k1E1211121112T 12 11 ẸT11 Hàn HH HH nàng nen 40 CHUONG 3: ĐÁNH GIÁ HIỆU QUA KINH TE CUA VIỆC SỬ DỤNG MAY BOM CHÌM TRONG TƯỚI TIÊU PHỤC VỤ SAN XUẤT NÔNG NGHI 3.1, Những thông số chính liên quan đến hiệu quả kinh tế của các công trình tưới tiêu phục vụ nông nghiệp cổ sử dụng máy bom. Các loi chi phi 41 3.

Lới nhuận đem hi kh sit dụng máy bom chim 43 3.2, Những vấn dé tập trung nghiên cứu. VỀ inh hình sử dung my bom chim- động cơ điện chim cụ thé ở một số dia phương 45 3. VỀ công trình tram lắp my bơm chim a 3. Chi phí điện năng của các công tình sử dụng mây bơm: 46 3.3, Các lĩnh vực sử dụng máy bơm chìm phục vụ phát triển kinh tế va xã hội ở Việt Nam.

Máy bơm chim phục vụ cho cắp nude sinh hoạt và các nhà máy công nghiệp. 4Š cột áp cao sử dung cho khai thác mỏ và thoát nước 49 3. Miy bom chim phục vụ nông nghiệp 4” 3. Cơ sở khoa học và thực tin của việc sử dụng máy bơm chìm 51 3.

VỀ ea sở khoa học 51 3. VỀ cơ sở thực tiễn 2 3. Phân tích, đánh giá hiệu quả kinh tế của công trình cụ thể sử dụng máy bomchim. Ph tích đánh gì suit đầu tu của công trình sử dung máy bom chỉm.

Phân tích, đánh giá chỉ phí sản xuất năm của trạm bơm. Phân tích, đánh gid hiệu qua của dự án theo các tiêu chuẩn về chỉ phí và lợi ịch.6 KET LUẬN VÀ KIÊN NGHỊ. TÀI LIỆU THAM KHẢO. DANH MỤC BANG BIEU TT | Kghiệu "Nội dung m T ping | CE enc a Dom cm ES Mone POTS SS og 386 ttn gli được trong Gag vik việ tng ob gw dang BW phe 3 | Binet a ep ting : “Tổng hợp kin phi cho tam bơm lip ce lại bơm chim AGREX 4 | Bang.2 25374, bom hin lu HL.9, 20HTD —50 Kinh phi cho phần xây lip của các trạm bơm lip các mấy bom Š | Bản 33.

50) "Tăng hợp kính phi rang bình su thuế phẫn xây ấp và phẩn tiết 6 | Bing 3.4 bịtổ máy bom tại rạm Ban Nguyên lốp máy bơm hướng trục chim Lê Tính tip máy bom hướng trục thôn thường Chi phi Khiu hao TSCD năm của ram bơm chim 7 | Bine3.5 me đụng AGREX 258/4 Chi phi khẩu hao TSCD năm của tram bom trc đớng $ | Bẩm3⁄6 zpiTrp.8 | Chi phi khiu hao TSCB nim cia tram bom BảnNguyễn AI | Bing3.9_| Chi phi ku hao TSCD nim cia rem bơm Lé Tinh 12 | Bing 3.10 | TS RaP KE a ip sn ni ein bơn côn mất 13 | Bing3.11 | Dign ich và năng su ey trồng ước và sau khi có dr in 14 | Bảng 3.12 | Dom giá vit we nông nghiệp (gi trước thu) Gi thu nhập tun túy cho O1 ha gio trồng trong điều kiện 16 | Bing 3.13 | ing có dựán 16 | Bảng vụ, GI ap dainty oom gio gong ia ia 17 | Bing 3.15 | Thu nhip thuần túy tăng thêm của dy ấn 18 | Bing 3.16 | Gid wi thu nhập thuần wy Khu vục hưởng lạ của dự ân 19 | ting 17 | Bane nh ton gw ign a rông NPV của ram bom Bản Nguyên 20 | Bảng 3.18 | Bảng tính toán giá tị hiện i rùng- NPV của trạm bơm Lê Tinh DANH MỤC HÌNH VE Chi TT | Kyhigu Nội dung cha 1 | Hình 1.1 | May bom chim kiêu giếng sâu nhiều ting cánh 2 | Hình 1. | Bom ly tâm chim trục đứng 3.3 | Bom hỗn lưu (déng chéo) chim trục đứng 4 | Hình 1. | Bơm hướng trục chìm trục đứng Sơ đỗ kết cau của trạm bơm chìm ly tim và dòng chéo thay 5 | Hinh 2. | cho máy bơm ly tâm và đông chéo kiểu trục ngang và trục .đúng thông thường 6 Í Hìh22_ | Ÿ9 đồ kết cầu cửa trạm bơm chim kiểu hồn lưu thay thể bơm hướng trục đứng 7 | inn 23 | Kích thước cơ bản tym bơm chìm kiểu khối ting lắp O1 tổ 3 Ímmaa |máy cà hư cơ bản của tram bơm chim kiểua buồng bút lắp 01 9 | Hinh 2.5 | Kích thước của tram bơm chim kiều buông hút lắp nhiều may 10 | Hình 26 | Công trinh trạm kiểu hộp lắp với máy bơm chìm ly tâm, ding chéo.

có ống xa kiểu buông xoắn ình 2.7, | Công trình tram kiều hộp lip với máy bơm chìm tại khoang, 1T |Hình27 | C28 Công 12 |Hih28 | oe _ “Công trình tram lắp máy bơm chim hướng trục hoặc hỗn lưu 13 | Hinh2.9 | g dng xa kiêu ống dẫn hình try 14 | Hình 2.10 | Kết cấu công trình tram với ông xả kiêu ông dẫn hình trụ n “Công trình tram kiểu khối táng lắp các máy bơm chim hướng 15 | Hình 2.11 Í trụ đúng hay hỗn lưu đúng với kết cầu xã tran 16 | Hình 2 12 | Kết cấu công trình tram lắp máy bơm chìm với ống xa kiểu xiphông 7 -. Kết cầu công trình lắp máy bơm chim hướng trục hay hỗn lưu 17 | Hình 2.13 Í có ông xã kiêu Ong din đặt trên giá đỡ bẻ hút trạm bơm 18 | Hình 2.14 | Sơ đồ bd trí công trình tram lip máy bơm chìm hỗn lưu.1 | Sơ đồ bố trí Kip bom chim AGREX 258/4 ole "Mặt cãi đọc công trình tam bơm hỗn lưu trực ngang (công 20 | Hinh 32. Í tình tram bơm hỗn lưu 02 máy HL. 900-9) a1 | mn 3a | Mit eit doe trạm bơm hướng trục đồng thiết KE tram bơm hướng trục 20 HTB ~ 50) MỞ ĐÀU Việt Nam là nước nông nghiệp lúa nước nằm trong khu vực nhiệ đối giỏ mùa, điều kiện tai nguyên thiên nhiên phong phú với bở biển dai hơn 3.

nh tang khai thc các nguồn ti nguyễn thiên th chưa hợp lý, sự khai thác khoáng. sản thiểu kế hoạch, sự phá hoại các rừng đầu nguồn bia bi, khai thác nước ngằm tủy tiện, sử dụng các nguồn nước không theo quy hoạch gây 6 nhiễm môi trường trim ‘rong. những nguyên nhân trực tiếp gây ra những hậu quả nặng né. Hiện nay, sự ảnh "hưởng của mưa bão, hạn hắn, lụt lội ngày cảng thường xuyên, gây tổn thất lớn về người và của.

Các nguồn nước can kiệt nhanh, sự bởi lắng ở các lòng sông cũng như dao động. lớn của các sông suối là nguyên chính gây khó khăn trong công tác vận hành sử dụng, hai thắc các trạm bơm phục vụ tưới tiêu trong nông nghỉ ĐỂ khắc phục tình trạng trên, những năm qua, Bộ nông nghiệp va phát triển nông, thôn đã có nhiều biện pháp hữu hiệu, trong đó có vig sit dụng các tổ máy bom chim. Nhiều loại máy bơm chìm - động cơ điện chim với các công suất N = 11 ~ 320kW đã được Bộ NN&PTNT và các địa phương nhập khẩu từ nhiều nước (Đức, Thụy Điển, Nhật, Dan Mạch, Hàn Quốc.) để phục vụ tưới tiêu trong nông nghiệp. Ngành chế tạo "máy bơm trong nước cũng đã tự nghiên cửu, iét kế chế tạo và đã áp dụng vào thực tế nhiều loại máy bơm chìm với công suất khác nhau.

Các máy bơm đang hoạt động tốt phục vụ công tác tưới tiêu trên phạm vi cả nước Hàng trim tram bơm lắp mày bom chim các loại, trong đồ có nhiều mây bơm him kí u hướng trục đứng với các cỡ công suất khác nhau đang đóng góp không nhỏ cho công tác tưới tiêu của ngành thủy lợi nước nhà. Tuy nh đến nay vẫn đ ẻ qua kinh tế kỹ thuật của việc sử dụng các máy bơm chìm nói chung và may bơm chim kiểu hướng trục nói ng vẫn chưa có cơ quan nào chúý nghiên cứu, tính toán đánh giá một cách day đủ. Do vậy, vấn đẻ đi sâu nghiên cứu “Đánh giá hiệu quả kinh tế của. máy bơm chìm và công trình tram lắp may bom chim phục vụ tưới tiêu trong nông nghiệp” là tắt cần thiết đối với sản xuất cũng như góp phần thúc day phát triển mạnh mẽ và rộng rãi các loại máy bom cl để phục vụ tưới tiêu trong nông nghiệp, Kết quả nghiên cứu của Đề tài sẽ cung c ác tài liệu kỹ thuật bổ ích về sử dung máy bơm chìm và tram bơm lip máy bơm chim kiểu hướng trục đúng cho những cán bộ nghiên cứu, cán bộ khai thác vận hành sử dụng, các cắn bộ quản lý chung cũng như “dùng làm tải liệu tham khảo cho các học viên trường đại học, cao đẳng chuyên ngành CHUONG 1: TONG QUAN VE SỬ DỤNG MAY BOM CHÌM TREN THE GIỚI VA VIỆT NAM 1.

Tổng quan về sử dụng máy bom chim trên thé giói LLL. Giới thiệu chung Nein công nghiệp chế tạo máy bơm trên thể giới đã dạt được nhiều thành tru trong nghiên cứu lý thuyết co bản, thiết kế chế tạo và áp dụng vio sản xuất khoảng 1500 loại máy bơm. Máy bơm chim đã được nghiên cứu sâu và đạt đến trinh độ cao về eơ sở lý thuyết tinh toán, thiết kể, chế tạo, đặc biệt là các bom chim phục vụ nông nghiệp và thoát nước thải ‘Vain đề quan trọng hiện nay là trong điều kiện cụ thé sử dụng loại máy bơm nào. trong các dự ân có sử dụng nước để đem lạ hiệu quả cao nhất Phin lớn các máy bơm cánh dẫn liễu ly tâm, dng chéo hay hướng true là tỉnh trạng không kín của các gioăng theo trục.

Các rò rỉ của chất long qua giodng sẽ lim giảm kha năng làm việc hoặc làm hỏng thiết bị “Các máy bơm cánh dẫn trục đặt nằm ngang thường làm việc với chiều cao hút địa hình Hạ, = (6-7)m, với bơm cánh dã trục đứng cũng hạn chế chiều đãi của trụ. “rên thực t&, mực nước sông ở nhiều nơi dao động rất lớn, nhanh và thường xuyên. thông thường là AH > 5,0m.
