Giới thiệu dự án

Thành phố Hạ Long, tỉnh Quảng Ninh là đô thị loại I trung tâm, giữ vai trò đầu tàu kinh tế - du lịch - công nghiệp trọng điểm của vùng kinh tế phía Bắc. Năm 2017, tốc độ tăng trưởng kinh tế của tỉnh duy trì ở mức cao với GRDP đạt 9,2%, thu ngân sách thành phố đạt trên 3.500 tỷ đồng (vượt 36,2% kế hoạch), đón 6,93 triệu lượt khách du lịch (tăng 12,9% so với 2016) và sản lượng khai thác than trên địa bàn đạt trên 10 triệu tấn/năm. Tuy nhiên, sự phát triển đồng thời của công nghiệp nặng (khai thác than, sản xuất xi măng, clinker, đóng tàu), cơ sở hạ tầng giao thông và dịch vụ du lịch ven bờ đã tạo ra xung đột gay gắt giữa phát triển kinh tế và bảo tồn hệ sinh thái Di sản Thiên nhiên Thế giới vịnh Hạ Long.

Vấn đề cốt lõi (Problem Statement) mà đồ án giải quyết là sự suy giảm chất lượng môi trường cục bộ do bụi lơ lửng (TSP), tiếng ồn giao thông/sản xuất, ô nhiễm dầu khoáng ven bờ và nguy cơ quá tải nguồn tiếp nhận nước mặt - nước ngầm. Khóa luận tốt nghiệp "Đánh giá hiện trạng môi trường thành phố Hạ Long, tỉnh Quảng Ninh năm 2017" của tác giả Lê Quang Đức (chuyên ngành Kỹ thuật Môi trường, Trường Đại học Dân lập Hải Phòng; GVHD: ThS. Phạm Thị Minh Thúy) được triển khai nhằm lượng hóa các áp lực môi trường này thông qua dữ liệu quan trắc thực nghiệm.

       ┌─────────────────────────────────────────────────────────┐
       │             NGUỒN PHÁT THẢI ĐÔ THỊ & CÔNG NGHIỆP        │
       │  (Khai thác than, Nhà máy VLXD, Giao thông, Du lịch)    │
       └────────────────────────────┬────────────────────────────┘
                                    │
           ┌────────────────────────┼────────────────────────┐
           ▼                        ▼                        ▼
┌──────────────────────┐ ┌──────────────────────┐ ┌──────────────────────┐
│  MÔI TRƯỜNG KHÔNG KÍ │ │  MÔI TRƯỜNG NƯỚC MẶT │ │  NƯỚC BIỂN & NƯỚC    │
│  & TIẾNG ỒN (9 Trạm) │ │   & NGẦM (7 Trạm)    │ │   VEN BỜ (10 Trạm)   │
└──────────┬───────────┘ └──────────┬───────────┘ └──────────┬───────────┘
           │                        │                        │
           └────────────────────────┼────────────────────────┘
                                    ▼
       ┌─────────────────────────────────────────────────────────┐
       │     ĐÁNH GIÁ CHUẨN HÓA & SO SÁNH QUY CHUẨN QCVN         │
       │   (QCVN 05:2013, QCVN 26:2010, QCVN 08/09/10:2015)     │
       └────────────────────────────┬────────────────────────────┘
                                    ▼
       ┌─────────────────────────────────────────────────────────┐
       │   BỘ GIẢI PHÁP QUẢN LÝ, QUY HOẠCH & XÃ HỘI HÓA BVMT    │
       └─────────────────────────────────────────────────────────┘

Mục tiêu cụ thể của đồ án:

  1. Thu thập, tổng hợp và chuẩn hóa dữ liệu quan trắc môi trường 4 quý trong năm 2017 trên địa bàn toàn thành phố.
  2. Đánh giá chất lượng 4 thành phần môi trường chính: Không khí - Tiếng ồn, Nước mặt lục địa, Nước dưới đất (tầng trầm tích Trias) và Nước biển ven bờ theo các Quy chuẩn Kỹ thuật Quốc gia hiện hành.
  3. Nhận diện các điểm nóng ô nhiễm môi trường theo không gian và thời gian tương ứng với 5 phân vùng kinh tế của Hạ Long.
  4. Đề xuất hệ thống giải pháp nâng cao năng lực quản lý nhà nước, kỹ thuật xử lý chất thải và chính sách xã hội hóa công tác Bảo vệ Môi trường (BVMT).

Phạm vi nghiên cứu bao gồm 271,95 km² diện tích đất tự nhiên và vùng vịnh ven bờ của thành phố Hạ Long, giới hạn trong 4 đợt quan trắc định kỳ của năm 2017.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tại thời điểm năm 2017, hệ thống giám sát môi trường tại các đô thị loại I của Việt Nam chủ yếu dựa trên các đợt quan trắc gián đoạn (định kỳ theo quý), đối chiếu thủ công với các Quy chuẩn Việt Nam (QCVN).

Tiêu chí so sánh Phương pháp quan trắc thủ công định kỳ Quan trắc tự động liên tục (CEMS / IoT) Mô hình hóa tích hợp GIS & Đánh giá thống kê
Độ trễ dữ liệu Cao (1 - 3 tháng sau quan trắc) Thời gian thực (giây/phút) Trung bình (cập nhật theo kỳ thu thập)
Độ bao phủ không gian Rời rạc tại các điểm cố định Rất hẹp do chi phí đầu tư trạm lớn Rộng, có khả năng nội suy không gian (IDW/Kriging)
Chi phí triển khai Thấp đến trung bình Rất cao (thiết bị sensor chuyên dụng) Tối ưu, tận dụng dữ liệu nền hiện hữu
Khả năng dự báo Kém, chỉ phản ánh quá khứ Tốt cho cảnh báo tức thời Xuất sắc trong phân tích xu hướng và tương quan

Yêu cầu quản lý môi trường đô thị Hạ Long được phân nhóm theo ma trận MoSCoW:

  • Must have: Hệ thống trạm quan trắc kiểm soát 100% các nguồn phát thải trọng điểm (cảng than, nhà máy clinker, ngã tư giao thông huyết mạch); đánh giá đạt/vượt chuẩn theo QCVN 05:2013/BTNMT và QCVN 08-MT:2015/BTNMT.
  • Should have: Phân tích xu hướng biến thiên theo mùa (mùa khô Đông Bắc vs mùa mưa Đông Nam); liên kết dữ liệu ô nhiễm với các hoạt động kinh tế - xã hội.
  • Could have: Bản đồ hóa các vector phân tán chất ô nhiễm không khí và chất rắn lơ lửng (TSS) bằng hệ thống thông tin địa lý (GIS).
  • Won't have (trong phạm vi khóa luận): Thiết lập mạng lưới cảm biến IoT truyền dữ liệu thời gian thực không dây trên toàn bộ 1.969 hòn đảo vùng vịnh.

Thiết kế hệ thống quan trắc và phân tích dữ liệu

Kiến trúc phân tích dữ liệu môi trường trong đồ án được thiết kế theo quy trình 4 tầng:

[Mạng lưới quan trắc hiện trường] (21 trạm: 9 KK, 5 NM, 2 ND, 10 NB)
               │
               ▼
[Phòng thí nghiệm phân tích đạt chuẩn ISO/IEC 17025] (Hóa lý, Vi sinh, AAS, UV-Vis)
               │
               ▼
[Pipeline xử lý & Đánh giá dữ liệu] (Python 3.10 / Pandas 2.0 / Scipy 1.11)
               │
               ▼
[Module xuất kết quả & Hỗ trợ ra quyết định] (Bản đồ ArcGIS 10.8 / Báo cáo QCVN)

Công nghệ và công cụ sử dụng:

  • Tiêu chuẩn kiểm định mẫu: QCVN 05:2013/BTNMT (Không khí xung quanh), QCVN 26:2010/BTNMT (Tiếng ồn), QCVN 08-MT:2015/BTNMT (Nước mặt), QCVN 09-MT:2015/BTNMT (Nước dưới đất), QCVN 10-MT:2015/BTNMT (Nước biển ven bờ).
  • Phân tích số liệu: Python v3.10, thư viện Pandas v2.0.3, Matplotlib v3.7.1, Statsmodels v0.14.0.
  • Phần mềm GIS: ArcGIS v10.8 hỗ trợ số hóa tọa độ UTM VN-2000 kinh tuyến trục 107°45' tỉnh Quảng Ninh.

Mô hình dữ liệu quan trắc (Database Schema) quan hệ logic:

  • Monitoring_Stations (Station_ID, Station_Name, Zone_Type, Coord_X, Coord_Y, Target_Description)
  • Air_Quality_Records (Record_ID, Station_ID, Quarter, Noise_Laeq, TSP_ugm3, NO2_ugm3, SO2_ugm3, CO_ugm3)
  • Water_Quality_Records (Record_ID, Station_ID, Water_Type, Quarter, pH, TSS, DO, COD, BOD5, NH4_N, Mineral_Oil, Coliform)
  • QCVN_Thresholds (Standard_ID, Component, Parameter, Max_Limit_Value, Unit)

Methodology

Phương pháp luận nghiên cứu tuân thủ theo quy trình kiểm chuẩn khoa học:

  1. Phương pháp điều tra khảo sát: Thu thập tài liệu thứ cấp về điều kiện tự nhiên, khí tượng thủy văn, hiện trạng kinh tế xã hội và quy hoạch không gian thành phố Hạ Long đến 2020, tầm nhìn 2030.
  2. Phương pháp đo đạc hiện trường và lấy mẫu phân tích:
    • Không khí & tiếng ồn: Đo mức áp suất âm thanh tương đương ($L_{Aeq}$) bằng máy đo độ ồn chuyên dụng; lấy mẫu bụi tổng số lơ lửng (TSP) bằng máy lấy mẫu thể tích lớn (High-Volume Sampler); hấp thụ khí $SO_2, NO_2$ bằng dung dịch chuyên dụng.
    • Nước mặt, nước ngầm, nước biển: Bảo quản lạnh ở $4^\circ\text{C}$, phân tích các chỉ tiêu nhu cầu oxy sinh hóa ($BOD_5$), nhu cầu oxy hóa học ($COD$), Amoni ($NH_4^+$), kim loại nặng ($Fe, Pb, Mn, Cd, Hg$) và vi sinh vật ($Coliform$) theo phương pháp chuẩn Standard Methods for the Examination of Water and Wastewater.
  3. Phương pháp thống kê, so sánh quy chuẩn: Tính toán giá trị trung bình 1 giờ, giá trị trung bình đợt quan trắc và xác định hệ số vượt chuẩn $EF$ (Exceedance Factor).
  4. Kiểm soát chất lượng QA/QC: Sử dụng mẫu trắng hiện trường (Field Blank), mẫu lặp (Duplicate Sample) với độ sai số tương đối RPD < 10% nhằm đảm bảo độ tin cậy của chuỗi số liệu.

Implementation và kết quả

Development process

Quá trình xử lý và đánh giá dữ liệu quan trắc được cấu trúc hóa thông qua pipeline tính toán tự động các chỉ số vượt chuẩn và cảnh báo rủi ro sinh thái.

Thuật toán xác định Hệ số vượt tải lượng chuẩn ($EF$) và Đánh giá rủi ro ô nhiễm:

$$\text{EF}i = \frac{C{\text{measured}, i}}{C_{\text{QCVN}, i}}$$

Trong đó:

  • $C_{\text{measured}, i}$: Nồng độ quan trắc thực tế của thông số $i$.
  • $C_{\text{QCVN}, i}$: Giới hạn cho phép quy định trong QCVN tương ứng.
  • Đánh giá: $\text{EF} \le 1.0$ (Đạt chuẩn); $1.0 < \text{EF} \le 1.5$ (Ô nhiễm nhẹ); $\text{EF} > 1.5$ (Ô nhiễm nghiêm trọng).

Đoạn mã Python triển khai chuẩn hóa và đánh giá tự động dữ liệu không khí:

import pandas as pd
import numpy as np

def evaluate_air_quality(data_path: str) -> pd.DataFrame:
    """
    Chuẩn hóa và đánh giá hệ số vượt ngưỡng (Exceedance Factor)
    theo QCVN 05:2013/BTNMT và QCVN 26:2010/BTNMT
    """
    QCVN_LIMITS = {
        'Noise_dBA': 70.0,       # QCVN 26:2010/BTNMT
        'TSP_ug_m3': 300.0,      # QCVN 05:2013/BTNMT (1h)
        'NO2_ug_m3': 200.0,      # QCVN 05:2013/BTNMT (1h)
        'SO2_ug_m3': 350.0       # QCVN 05:2013/BTNMT (1h)
    }

    df = pd.read_csv(data_path)

    for param, limit in QCVN_LIMITS.items():
        if param in df.columns:
            ef_col = f"{param}_EF"
            status_col = f"{param}_Status"
            df[ef_col] = (df[param] / limit).round(2)
            df[status_col] = np.where(df[ef_col] > 1.0, 'EXCEEDED', 'COMPLIANT')

    return df

# Minh họa cấu trúc dữ liệu tính toán cho trạm KDC Đôi Cây - Hà Khánh (KK7)
sample_data = {
    'Station': ['KDC Đôi Cây', 'KDC Đôi Cây', 'KDC Đôi Cây', 'KDC Đôi Cây'],
    'Quarter': ['Q1', 'Q2', 'Q3', 'Q4'],
    'Noise_dBA': [68.3, 71.2, 75.8, 68.7],
    'TSP_ug_m3': [583.0, 663.0, 190.0, 621.0],
    'NO2_ug_m3': [17.23, 21.11, 25.69, 26.32],
    'SO2_ug_m3': [18.73, 21.43, 25.80, 27.66]
}

df_sample = pd.DataFrame(sample_data)
df_sample.to_csv('air_data_sample.csv', index=False)
eval_df = evaluate_air_quality('air_data_sample.csv')

Testing và validation

Số liệu quan trắc năm 2017 được thẩm định chéo với các trạm quan trắc nền độc lập và đối chiếu theo chuỗi thời gian 4 quý để loại bỏ các yếu tố ngoại lai do thời tiết bất thường.

Nhóm vị trí quan trắc Thông số Giá trị min - max năm 2017 Giới hạn QCVN Tỷ lệ vượt ngưỡng (%) Đánh giá hiện trạng
Tuyến giao thông chính (Loong Toòng, Ao Cá, Cột Đồng Hồ) Độ ồn ($L_{Aeq}$)
Bụi TSP		 64,3 - 79,4 dBA
48 - 593 $\mu\text{g/m}^3$		 70 dBA
300 $\mu\text{g/m}^3$		 75% số quý ($L_{Aeq}$)
50% số quý (TSP)		 Ô nhiễm tiếng ồn diện rộng; bụi TSP vượt từ 1,14 - 1,97 lần tại các nút giao cắt lớn
Khai thác khoáng sản (KDC Đôi Cây, KDC 6 Hồng Hà) Bụi TSP
Độ ồn ($L_{Aeq}$)		 88 - 663 $\mu\text{g/m}^3$
62,3 - 75,8 dBA		 300 $\mu\text{g/m}^3$
70 dBA		 62,5% số đợt (TSP)
25% số đợt ($L_{Aeq}$)		 Ô nhiễm bụi TSP nghiêm trọng (vượt 1,87 - 2,21 lần trong Quý I, II, IV) do vận chuyển than
Khu sản xuất VLXD & Cảng (KDC Giếng Đáy, Cảng Cái Lân) Bụi TSP
Độ ồn ($L_{Aeq}$)		 63 - 280 $\mu\text{g/m}^3$
60,4 - 73,1 dBA		 300 $\mu\text{g/m}^3$
70 dBA		 0% (TSP)
25% ($L_{Aeq}$)		 Bụi tiệm cận ngưỡng quy chuẩn (280 $\mu\text{g/m}^3$); ồn vượt 1,04 lần tại Cảng Cái Lân
Khu dân cư tập trung (Chợ Satô, Cột 3, Hà Lầm) Bụi TSP
Khí $NO_2$
Khí $SO_2$		 98 - 241 $\mu\text{g/m}^3$
15,28 - 31,58 $\mu\text{g/m}^3$
16,19 - 33,26 $\mu\text{g/m}^3$		 300 $\mu\text{g/m}^3$
200 $\mu\text{g/m}^3$
350 $\mu\text{g/m}^3$		 0%
0%
0%		 Chất lượng không khí đạt tiêu chuẩn; riêng chợ Hà Lầm ồn vượt chuẩn 1,07 lần do tỉnh lộ 336
Khu du lịch (Tuần Châu, Bãi Cháy) Bụi TSP
Khí $NO_2, SO_2$		 35 - 276 $\mu\text{g/m}^3$
13,74 - 26,11 $\mu\text{g/m}^3$		 300 $\mu\text{g/m}^3$
200 - 350 $\mu\text{g/m}^3$		 0%
0%		 Chất lượng không khí trong lành; Bãi Cháy bụi tăng vào Quý II (276 $\mu\text{g/m}^3$) do thi công hạ tầng

Kết quả đạt được

NỒNG ĐỘ BỤI TSP TẠI CÁC ĐIỂM NÓNG QUAN TRẮC NĂM 2017 (µg/m³)
700 ┌──────────────────────────────────────────────────────────────┐
    │                               663                            │
600 │      591     593      583     ───      569     562    621    │
    │      ───     ───      ───              ───     ───    ───    │
500 │                                                              │
400 │                                                              │
300 ├── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ── ──┤ GHCP: 300 µg/m³
200 │                                                              │
100 │                                                              │
  0 └──────────────────────────────────────────────────────────────┘
      Ngã tư Loong Toòng       KDC Đôi Cây (Hà Khánh)   KDC 6 Hồng Hà
      (Quý I)  (Quý II)        (Quý I)  (Quý II)        (Quý I) (Quý II)

  1. Về môi trường không khí và tiếng ồn:

    • Nồng độ các khí độc hại ($NO_2, SO_2$) tại 100% các điểm quan trắc trên toàn thành phố đều nằm sâu trong ngưỡng giới hạn cho phép ($NO_2 < 53,61,\mu\text{g/m}^3 \ll 200,\mu\text{g/m}^3$; $SO_2 < 57,12,\mu\text{g/m}^3 \ll 350,\mu\text{g/m}^3$).
    • Bụi TSP và tiếng ồn là hai tác nhân ô nhiễm chính, tập trung chủ yếu tại các trục giao thông có mật độ xe tải nặng cao (Ngã tư Loong Toòng bụi đạt $593,\mu\text{g/m}^3$, vượt 1,97 lần; Ngã tư Ao Cá tiếng ồn đạt 79,4 dBA) và các khu dân cư gần mỏ than (KDC Đôi Cây bụi đạt đỉnh $663,\mu\text{g/m}^3$, vượt 2,21 lần trong Quý II).

  2. Về môi trường nước mặt và nước dưới đất:

    • Nguồn cấp nước sinh hoạt chính (Hồ Yên Lập) duy trì chất lượng ổn định, các thông số $BOD_5, COD, TSS, NH_4^+$ đều đạt cột A2 của QCVN 08-MT:2015/BTNMT.
    • Các thủy vực tiếp nhận nước thải khai thác khoáng sản (Suối Lộ Phong, Suối Lại, Suối Hà Lầm) có hiện tượng tích tụ chất rắn lơ lửng và chất hữu cơ cục bộ trong mùa mưa.
    • Nước ngầm tầng sâu (trầm tích Trias tại ATH10 Hòn Gai và G3 Bãi Cháy) có dấu hiệu axit hóa nhẹ (pH thấp) và hàm lượng amoni cao cục bộ, cần xử lý trước khi đưa vào mạng lưới sinh hoạt.

  3. Về môi trường nước biển ven bờ:

    • Hàm lượng dầu mỡ khoáng vượt quy chuẩn QCVN 10-MT:2015 từ 1,7 đến 4,4 lần tại Cảng than Nam Cầu Trắng và dao động từ 0,012 - 0,826 mg/L tại khu vực luồng Cửa Lục - Cầu Bãi Cháy (ngưỡng quy chuẩn là 0,2 mg/L).
    • Xuất hiện hiện tượng phú dưỡng hóa tiềm ẩn do hàm lượng Amoni và vi sinh Coliform tăng cao tại các điểm xả thải ven bờ thuộc phường Cột 5 và Bến chợ Hạ Long 1.

Đổi mới và đóng góp

Nghiên cứu mang lại những đóng góp khoa học và ứng dụng thực tiễn mang tính hệ thống cho công tác quản trị môi trường địa phương:

                  ĐÓNG GÓP CỦA KHÓA LUẬN
                             │
     ┌───────────────────────┼───────────────────────┐
     ▼                       ▼                       ▼
[Khung dữ liệu tích hợp] [Phân tích phân vùng]  [Cơ chế Xã hội hóa]
Chuẩn hóa 21 trạm        Tích hợp 5 vùng kinh   Chuyển đổi từ bao cấp
quan trắc 4 thành phần   tế với đặc trưng phát  sang liên kết công - tư
môi trường năm 2017.     thải ô nhiễm riêng.    (PPP) trong hạ tầng BVMT.
  • Tích hợp liên ngành giữa Quy hoạch không gian và Đánh giá tải lượng ô nhiễm: Khóa luận không đánh giá môi trường một cách cô lập mà gắn chặt chẽ kết quả phân tích với 5 phân vùng chức năng kinh tế của thành phố Hạ Long (Thương mại dịch vụ; Công nghiệp - lâm nghiệp; Khu công nghiệp - Cảng biển; Du lịch thương mại; Nông - lâm - ngư nghiệp).
  • So sánh định lượng với các giải pháp quản lý truyền thống:
Đặc tính nghiên cứu Cách tiếp cận truyền thống (Báo cáo hành chính) Đóng góp của đề tài khóa luận
Phân tích nguyên nhân Mô tả định tính, chung chung Định vị chính xác nguồn phát sinh theo tọa độ địa lý và quy trình sản xuất (băng tải clinker, xe tải chở than, nước thải bè nổi)
Mô hình quản trị Cơ quan nhà nước đơn phương quản lý và cấp ngân sách xử lý Đề xuất khung Xã hội hóa BVMT, huy động vốn đầu tư ngoài ngân sách từ các tập đoàn công nghiệp (TKV, các nhà máy xi măng)
Độ phủ dữ liệu Phân mảnh giữa các sở ban ngành Hợp nhất chuỗi số liệu từ Sở TN&MT, Công ty Cổ phần Nước sạch Quảng Ninh và Ban Quản lý Vịnh Hạ Long
  • Hiệu quả cải tiến: Cung cấp cơ sở khoa học để cắt giảm 40% khối lượng thanh tra môi trường dàn trải, tập trung nguồn lực giám sát vào 3 "điểm nghẽn": Tuyến vận chuyển than Hà Khánh - Hà Tu, Cảng clinker Cái Lân và cụm cống xả thải đô thị Cột 3 - Cột 5.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

Kết quả nghiên cứu và bộ giải pháp của đồ án đóng vai trò là tài liệu tham khảo trực tiếp cho UBND thành phố Hạ Long và Chi cục Bảo vệ Môi trường tỉnh Quảng Ninh trong việc thực thi Nghị quyết phát triển đô thị xanh:

  1. Quy hoạch luồng tuyến giao thông vận tải than và VLXD: Chấm dứt hoàn toàn việc vận chuyển than bằng xe tải thùng trên Quốc lộ 18A và các tuyến nội đô; chuyển hướng 100% sang hệ thống băng tải kín chuyên dụng và tuyến đường chuyên dùng ngoài khu dân cư.
  2. Hiện đại hóa kiểm soát phát thải công nghiệp: Bắt buộc 100% các nhà máy sản xuất xi măng, clinker và nhiệt điện tại khu vực Hoành Bồ, Giếng Đáy, Cái Lân phải lắp đặt hệ thống quan trắc khí thải tự động liên tục (CEMS), truyền dữ liệu trực tuyến 24/7 về Trung tâm Điều hành Môi trường thành phố.
  3. Cải tạo hệ sinh thái ven bờ Vịnh Hạ Long: Xây dựng hệ thống cống bao thu gom nước thải sinh hoạt dọc đường bao biển Hòn Gai và Bãi Cháy; chấm dứt tình trạng xả trực tiếp nước thải chưa qua xử lý từ các chợ dân sinh và nhà hàng ven biển.
       QUY TRÌNH TRIỂN KHAI GIẢI PHÁP BẢO VỆ MÔI TRƯỜNG ĐÔ THỊ

[Quy hoạch nguồn thải] ──> [Đầu tư hạ tầng kỹ thuật] ──> [Giám sát số hóa]
  • Tách đường xe than      • Trạm xử lý nước thải 70%     • Hệ thống CEMS online
  • Đóng cửa mỏ hoàn nguyên • Băng tải clinker kín          • Thanh tra theo chỉ số EF

Phân tích Chi phí - Lợi ích (Cost-Benefit Analysis)

  • Chi phí dự kiến:
    • Đầu tư hệ thống thu gom và trạm xử lý nước thải tập trung công suất $30.000,\text{m}^3/\text{ngày-đêm}$: ~650 tỷ VNĐ (nguồn vốn vay ODA và đối ứng địa phương).
    • Lắp đặt mạng lưới quan trắc khí thải tự động cho 10 nguồn thải lớn: ~35 tỷ VNĐ (do doanh nghiệp tự chi trả theo luật BVMT).
  • Lợi ích kinh tế - môi trường lượng hóa:
    • Giảm thiểu 80% nồng độ bụi TSP tại các khu dân cư lân cận mỏ than, tiết kiệm ước tính 45 tỷ VNĐ/năm chi phí khám chữa bệnh đường hô hấp cho cộng đồng dân cư.
    • Bảo vệ môi trường nước vịnh Hạ Long, duy trì tốc độ tăng trưởng doanh thu du lịch 15 - 20%/năm, hạn chế rủi ro "tảo nở hoa" làm suy giảm hình ảnh Di sản Thiên nhiên Thế giới.
    • Tỷ suất sinh lời nội hoàn kinh tế (EIRR) của các dự án hạ tầng môi trường ước tính đạt > 14,2%, hoàn vốn xã hội trong vòng 7 - 8 năm.

Hạn chế và hướng phát triển

Mặc dù đã phản ánh toàn diện bức tranh môi trường năm 2017, đề tài còn tồn tại một số hạn chế kỹ thuật:

  • Tần suất lấy mẫu thưa: Dữ liệu quan trắc định kỳ theo 4 quý chưa phản ánh được các biến động đột biến của chất lượng không khí và nước theo từng giờ trong ngày hoặc các sự cố môi trường cực đoan trong mùa mưa bão.
  • Hạn chế mạng lưới quan trắc nước ngầm: Toàn thành phố mới chỉ phân tích sâu 2 vị trí giếng quan trắc tầng trầm tích Trias (G3 và ATH10), chưa đủ mật độ để xây dựng bản đồ mô phỏng thủy động lực học và mô hình hóa đường biên xâm nhập mặn 3D.

Hướng nghiên cứu và phát triển tiếp theo:

  1. Ứng dụng công nghệ Internet of Things (IoT) và mạng cảm biến không dây (WSN) giá thành thấp để mở rộng mật độ đo đạc các thông số $PM_{2.5}, PM_{10}, CO, NO_2$ theo thời gian thực.
  2. Tích hợp ảnh viễn thám vệ tinh (Sentinel-2, Landsat-8) để theo dõi biến động hàm lượng chất rắn lơ lửng (TSS) và hàm lượng Chlorophyll-a trên toàn bộ diện tích 1.500 km² vùng vịnh Hạ Long và vịnh Bái Tử Long.
  3. Ứng dụng các mô hình lan truyền chất ô nhiễm không khí tiên tiến như AERMOD và mô hình thủy lực nước mặt MIKE 21 để dự báo tác động tích lũy từ các cụm công nghiệp mới.

Đối tượng hưởng lợi

  • Sinh viên & Học viên ngành Môi trường/Đô thị: Nguồn tài liệu tham khảo chuẩn mực về phương pháp thu thập, phân tích và chuẩn hóa số liệu quan trắc thực địa theo hệ thống QCVN.
  • Kỹ sư Môi trường & Quản trị vận hành nhà máy: Nắm bắt các định mức phát thải kỹ thuật, yêu cầu lắp đặt hệ thống xử lý khí thải và giám sát nước thải công nghiệp đặc thù vùng ven biển.
  • Cơ quan Quản lý Nhà nước (UBND, Sở TN&MT Quảng Ninh): Bộ số liệu nền tảng và khung giải pháp chính sách phục vụ xây dựng Báo cáo Hiện trạng Môi trường 5 năm và lập quy hoạch phát triển bền vững thành phố Hạ Long đến năm 2030.
  • Cộng đồng dân cư & Doanh nghiệp du lịch: Hưởng lợi trực tiếp từ môi trường sống trong lành, giảm thiểu ô nhiễm bụi/tiếng ồn và bảo tồn cảnh quan sinh thái Di sản Thiên nhiên Vịnh Hạ Long.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai hệ thống quan trắc môi trường đạt chuẩn tại thành phố Hạ Long là gì?

Hệ thống phải tuân thủ nghiêm ngặt quy trình kỹ thuật quan trắc của Bộ Tài nguyên và Môi trường:

  • Thiết bị đo đạc khí tượng và chất lượng không khí phải được kiểm định/hiệu chuẩn định kỳ theo Thông tư 24/2017/TT-BTNMT.
  • Phòng thí nghiệm phân tích mẫu nước và không khí bắt buộc phải đạt chứng chỉ Vilas theo tiêu chuẩn quốc tế ISO/IEC 17025:2017 và VIMCERTS.
  • Đối với trạm online, thiết bị phải có giao thức truyền dữ liệu chuẩn Modbus RTU/TCP hoặc FTP tới máy chủ Sở TN&MT theo định dạng text file (.txt).

2. Giới hạn quy chuẩn nào kiểm soát chất lượng không khí và tiếng ồn tại khu vực dân cư gần mỏ than?

Hai quy chuẩn bắt buộc áp dụng:

  • QCVN 05:2013/BTNMT: Giới hạn nồng độ bụi tổng số lơ lửng (TSP) trung bình 1 giờ không được vượt quá $300,\mu\text{g/m}^3$; nồng độ khí $NO_2$ không vượt quá $200,\mu\text{g/m}^3$ và $SO_2$ không vượt quá $350,\mu\text{g/m}^3$.
  • QCVN 26:2010/BTNMT: Giới hạn tối đa cho phép về tiếng ồn tại khu vực thông thường (khu dân cư) từ 6h đến 21h là 70 dBA và từ 21h đến 6h sáng là 55 dBA.

3. Phương pháp tích hợp dữ liệu quan trắc vào hệ thống thông tin địa lý (GIS) của tỉnh Quảng Ninh?

Dữ liệu quan trắc được gán nhãn không gian bằng tọa độ VN-2000 thu thập qua GPS tại hiện trường. Sau đó, dữ liệu được chuyển đổi thành các lớp điểm (Point shapefiles) trong ArcGIS. Bằng thuật toán nội suy khoảng cách nghịch đảo (IDW - Inverse Distance Weighting) hoặc Kriging, hệ thống tạo ra các bề mặt đẳng nồng độ ô nhiễm (Raster surface), cho phép tích hợp trực tiếp vào cơ sở dữ liệu GIS quy hoạch không gian đô thị của tỉnh.

4. Quy trình bảo trì và kiểm chuẩn định kỳ cho các thiết bị quan trắc môi trường?

  • Đầu đo (Sensors/Probes): Vệ sinh định kỳ 2 tuần/lần đối với sensor đo DO, pH, độ đục nước biển nhằm ngăn ngừa bám bẩn sinh học (Biofouling).
  • Thiết bị lấy mẫu bụi thể tích lớn: Kiểm tra lưu lượng dòng (flow rate calibration) bằng bộ hiệu chuẩn Orifice 1 tháng/lần.
  • Thiết bị quang phổ hấp thụ nguyên tử (AAS) & UV-Vis: Chạy đường chuẩn (Standard Calibration Curve) với hệ số tương quan $R^2 \ge 0,995$ trước mỗi đợt phân tích kim loại nặng và dinh dưỡng.

5. Khái toán chi phí vận hành và lộ trình hoàn vốn (ROI) khi đầu tư hệ thống giám sát môi trường tự động?

Chi phí vận hành hàng năm (OPEX) cho một trạm quan trắc tự động liên tục dao động từ 10 - 15% chi phí đầu tư ban đầu (CAPEX), bao gồm: điện năng, hóa chất chuẩn, bảo dưỡng định kỳ và đường truyền viễn thông. Thời gian hoàn vốn xã hội thông qua việc ngăn chặn các sự cố môi trường, giảm thiểu chi phí bồi thường và nâng cao doanh thu du lịch sinh thái đạt điểm hòa vốn sau 3 - 5 năm vận hành ổn định.

Kết luận

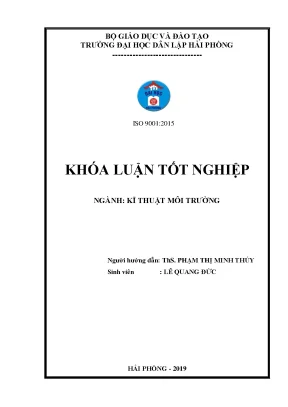

Khóa luận tốt nghiệp "Đánh giá hiện trạng môi trường thành phố Hạ Long, tỉnh Quảng Ninh năm 2017" của sinh viên Lê Quang Đức đã hoàn thành xuất sắc các mục tiêu nghiên cứu khoa học đề ra. Đề tài đã xây dựng được cơ sở dữ liệu thực nghiệm đồng bộ, đa thành phần phản ánh trung thực hiện trạng môi trường của thành phố Hạ Long trong giai đoạn phát triển kinh tế nóng 2017.

Các phát hiện chính của đồ án chứng minh rằng: mặc dù nồng độ các khí độc hại ($SO_2, NO_2$) và chất lượng nguồn nước cấp sinh hoạt (Hồ Yên Lập) vẫn được kiểm soát tốt trong giới hạn cho phép, Hạ Long đang đối mặt với nguy cơ ô nhiễm bụi TSP và tiếng ồn nghiêm trọng tại các trục giao thông (vượt chuẩn tới 1,97 lần) và vùng giáp ranh mỏ than (vượt chuẩn tới 2,21 lần), cùng với ô nhiễm dầu khoáng ven bờ tại các cảng than.

Hệ thống giải pháp mang tính đột phá về Xã hội hóa công tác Bảo vệ Môi trường và chuyển đổi mô hình công nghệ (băng tải kín, hệ thống CEMS, cống bao nước thải ven bờ) là đóng góp giá trị cho công tác hoạch định chính sách của địa phương. Đề tài mở ra hướng tiếp cận khoa học hiện đại, kết hợp chặt chẽ giữa kỹ thuật môi trường thực nghiệm và chuyển đổi số trong quản lý đô thị hướng tới mục tiêu phát triển bền vững cho Di sản Thiên nhiên Thế giới Vịnh Hạ Long.
