Giới thiệu dự án
Trong kỷ nguyên chuyển đổi số và bùng nổ thông tin, mạng nội bộ (LAN - Local Area Network) có kết nối Internet trở thành hạ tầng thiết yếu cho mọi cơ quan, trường học và doanh nghiệp. Tuy nhiên, theo các thống kê từ giới quản trị hệ thống mạng doanh nghiệp, hơn 60% lưu lượng băng thông tại các văn phòng vừa và nhỏ thường bị lãng phí vào các hoạt động phi công việc như xem video trực tuyến (video streaming), tải tệp tin dung lượng lớn (P2P/FTP) và truy cập mạng xã hội trong giờ hành chính. Tình trạng này không chỉ gây nghẽn đường truyền (network congestion), suy giảm năng suất lao động mà còn tạo ra các lỗ hổng bảo mật nghiêm trọng khi các máy trạm (client machines) kết nối trực tiếp không qua kiểm soát ra môi trường Internet công cộng.
+------------------+ +-------------------+ +-------------------+ +--------------+
| Client LAN | ----> | Ethernet Hub/ | ----> | Proxy Server | ----> | Router/Modem | ----> [ INTERNET ]
| (192.168.1.0/24) | | Switch Layer 2 | | (Squid + Iptables)| | Gateway |
+------------------+ +-------------------+ +-------------------+ +--------------+
Vấn đề thực tế (Problem Statement)
Các doanh nghiệp vừa và nhỏ (SMEs) cùng các cơ sở giáo dục thường đối mặt với các bài toán quản trị mạng nan giải:
- Chi phí bản quyền và thiết bị đắt đỏ: Các giải pháp tường lửa phần cứng chuyên dụng (Cisco ASA, DrayTek cao cấp) hoặc phần mềm thương mại độc quyền (Microsoft ISA Server/TMG) đòi hỏi kinh phí đầu tư ban đầu và phí duy trì giấy phép rất cao, vượt quá khả năng tài chính của tổ chức nhỏ.
- Mất kiểm soát lưu lượng và nội dung: Thiếu công cụ giám sát tập trung để ngăn chặn nhân viên truy cập các trang web độc hại, mạng xã hội, các luồng streaming media trong giờ làm việc.
- Lãng phí tài nguyên băng thông: Các yêu cầu tải dữ liệu trùng lặp giữa nhiều người dùng không được lưu trữ đệm (caching), dẫn đến việc chiếm dụng băng thông ngoài luồng liên tục.
Mục tiêu của dự án
- Nghiên cứu cơ chế trung chuyển, lọc gói tin và lưu trữ đệm (Web Caching) trên tầng ứng dụng (Application Layer - Layer 7 OSI).
- Xây dựng và triển khai thành công hệ thống Proxy Server hoàn chỉnh dựa trên hệ điều hành nguồn mở Ubuntu Server 12.04 LTS và phần mềm dịch vụ Squid Proxy 3.1.19.
- Thiết lập ma trận chính sách kiểm soát truy cập (Access Control Lists - ACLs) đa tầng: lọc theo địa chỉ IP nguồn/đích, giới hạn theo khung thời gian làm việc, chặn tên miền, lọc loại tệp tải về và ngăn chặn luồng stream media.
- Cấu hình kiểm soát băng thông người dùng thông qua cơ chế Delay Pools và tích hợp mô hình Proxy trong suốt (Transparent Proxy) kết hợp tường lửa Iptables.
- Triển khai mô hình xác thực người dùng tập trung bằng giao thức NCSA HTTPd.
Phương pháp tiếp cận và kết quả kỳ vọng
Đề tài lựa chọn giải pháp mã nguồn mở GNU/Linux để giải quyết triệt để bài toán kinh tế và kỹ thuật. Giải pháp mang lại hiệu năng tương đương các hệ thống thương mại với chi phí phần mềm 0 đồng.
- Kết quả đo lường kỳ vọng: Giảm tải từ 30% - 40% dung lượng đường truyền ngoài Internet nhờ cơ chế Cache đối tượng; kiểm soát chính xác 100% các yêu cầu truy cập theo dải IP, tên miền và định dạng tệp; áp mức trần băng thông tải xuống (ví dụ 50 KB/s đối với các IP bị giới hạn) mà không gây gián đoạn hệ thống.
Phạm vi và giới hạn
- Phạm vi: Triển khai thực nghiệm trên mạng LAN cục bộ với hệ thống máy chủ chạy Ubuntu Server, kết nối máy trạm đa nền tảng (Windows, Linux), quản lý các giao thức truyền tải web chuẩn HTTP, HTTPS, FTP.
- Giới hạn: Chưa tích hợp cơ chế giải mã và lọc nội dung chuyên sâu gói tin SSL/TLS (SSL Bumping/MITM inspection); tính năng xác thực NCSA chưa hoạt động đồng thời trên chế độ Transparent Proxy do hạn chế nội tại của giao thức HTTP proxy intercepting.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Để giải quyết bài toán quản trị mạng nội bộ, quản trị viên thường cân nhắc giữa giải pháp phần cứng và giải pháp phần mềm.
| Tiêu chí so sánh |
Phần cứng chuyên dụng (Cisco / DrayTek Router) |
Phần mềm thương mại (Microsoft ISA Server) |
Giải pháp Đề xuất (Squid Proxy trên Ubuntu Server) |
| Chi phí triển khai |
Rất cao (chi phí thiết bị Router/Firewall đắt đỏ) |
Cao (Bản quyền Windows Server + ISA Server CALs) |
Hoàn toàn miễn phí (Giấy phép mã nguồn mở GNU GPL) |
| Tính linh hoạt của ACL |
Hạn chế theo phần cứng (Standard/Extended ACL tầng 3-4) |
Đa dạng, tích hợp sâu vào hệ sinh thái Active Directory |
Rất cao, tinh chỉnh trực tiếp qua file cấu hình mã nguồn |
| Hiệu năng Web Caching |
Hầu như không có hoặc bộ nhớ đệm dung lượng rất nhỏ |
Tốt, sử dụng bộ nhớ đệm Windows |
Rất mạnh mẽ, hỗ trợ ICP Protocol, chia sẻ cache đa tầng |
| Khả năng tùy biến |
Phụ thuộc vào Firmware của nhà sản xuất |
Phụ thuộc vào chu kỳ cập nhật của Microsoft |
Toàn quyền can thiệp, nâng cấp mã nguồn, mở rộng module |
| Yêu cầu phần cứng |
Thiết bị độc quyền chuyên biệt |
Cấu hình máy chủ mạnh, chiếm nhiều RAM/CPU |
Tối ưu, hoạt động ổn định trên phần cứng cấu hình thấp |
Phân loại yêu cầu hệ thống theo mô hình MoSCoW
- Must have (Bắt buộc phải có):
- Lắng nghe và điều chuyển yêu cầu HTTP/HTTPS tại cổng xác định (Port 3128/8080).
- Bộ lọc ACL theo dải IP mạng nguồn (
src), tên miền đích (dstdomain), khung giờ (time).
- Khả năng giới hạn tốc độ truyền dữ liệu qua Delay Pools.
- Tích hợp Iptables chuyển hướng cổng 80 sang cổng Proxy (Transparent Mode).
- Should have (Nên có):
- Bộ lọc phần mở rộng tệp tải về (
.avi, .iso, .exe, .mp3) qua Regex.
- Lọc loại MIME header của video/audio stream trực tuyến.
- Xác thực người dùng qua file mật khẩu NCSA (
htpasswd).
- Could have (Có thể có):
- Khả năng ghép nối cụm Proxy đa tầng thông qua giao thức Internet Cache Protocol (ICP).
- Won't have (Chưa thực hiện trong giai đoạn này):
- Giao diện quản trị đồ họa WebGUI và giải mã gói tin mã hóa SSL cấp độ sâu.
Thiết kế hệ thống
+-----------------------------------------------------------------------------------------+
| UBUNTU SERVER 12.04 LTS |
| |
| +---------------------------------------------------------------------------------+ |
| | IPTABLES FIREWALL SUBSYSTEM | |
| | PREROUTING NAT: TCP Port 80 (HTTP) --------> REDIRECT to TCP Port 3128 | |
| +---------------------------------------------------------------------------------+ |
| | |
| v |
| +---------------------------------------------------------------------------------+ |
| | SQUID PROXY CORE (v3.1.19) | |
| | +------------------------+ +------------------------+ +-------------------+ | |
| | | ACL Evaluation Engine| | Delay Pools Shaper | | Memory & Disk | | |
| | | (IP, Time, MIME, URL)| | (Rate Limit 50 KB/s) | | Cache Subsystem | | |
| | +------------------------+ +------------------------+ +-------------------+ | |
| | | | |
| | +---------------------------------------------------------------------------+ | |
| | | Authentication Helper: ncsa_auth | | |
| | +---------------------------------------------------------------------------+ | |
| +---------------------------------------------------------------------------------+ |
+-----------------------------------------------------------------------------------------+
Technology Stack và thông số kỹ thuật
- Hệ điều hành nền tảng: Ubuntu Server 12.04 LTS (32-bit Kernel Linux 3.4 ổn định).
- Dịch vụ Proxy Core: Squid Proxy phiên bản 3.1.19 (hỗ trợ HTTP/1.1, ICP v2, SSL pass-through, Delay Pools).
- Hệ thống lọc gói và chuyển hướng (Packet Filter/NAT): Iptables v1.4.12.
- Module xác thực người dùng: NCSA Auth Helper (
ncsa_auth) kết hợp công cụ sinh mã băm Apache HTTPd (htpasswd).
- Không gian lưu trữ đệm (Storage Subsystem): UFS (Unix File System) cache structure tại
/var/spool/squid3.
Yêu cầu an toàn và hiệu năng (Security & Performance Requirements)
- Bảo mật: Cơ chế giấu danh tính mạng nội bộ (hỗ trợ Anonymous & High Anonymity mode), loại bỏ các HTTP header để lộ topology nội bộ (
http_x_forwarded_for, http_via).
- Hiệu năng: Hệ thống máy chủ cấu hình tối thiểu CPU 300MHz, RAM 256MB, ổ cứng 1GB vẫn có khả năng phục vụ lưu lượng tải trung bình 7 requests/giây cho văn phòng 100 máy trạm.
Phương pháp luận (Methodology)
Dự án được xây dựng theo quy trình triển khai mạng chuẩn 5 giai đoạn:
- Khảo sát & Thu thập yêu cầu (Requirements Analysis): Xác định topology mạng, dải IP nội bộ, danh sách website/nội dung cần chặn, khung giờ làm việc và định mức băng thông.
- Thiết kế kiến trúc hệ thống (System Architecture Design): Phân bổ interface mạng (
eth0 nối WAN/Internet, eth1 nối LAN), định lượng bộ nhớ đệm RAM (cache_mem) và dung lượng đĩa cứng (cache_dir).
- Cấu hình & Tích hợp (Configuration & Hardening): Soạn thảo tệp cấu hình
squid.conf, thiết lập ACLs, Delay Pools, NCSA Database và nạp bảng quy tắc chuyển hướng Iptables.
- Kiểm thử thực nghiệm (Validation & Benchmark): Thực hiện kiểm thử hộp đen (Black-box testing) trên các kịch bản người dùng thực tế tại máy trạm.
- Nghiệm thu & Đóng gói tài liệu (Documentation & Deployment): Bàn giao quy trình vận hành và bảo trì hệ thống.
Đánh giá rủi ro và giải pháp khắc phục
- Rủi ro quá tải đĩa cứng (Disk I/O Bottleneck): Do Squid liên tục đọc/ghi đối tượng cache. Giải pháp: Tách phân vùng
/var/spool/squid3 sang ổ cứng tốc độ cao (SCSI/SAS/SSD) và thiết lập tham số dọn dẹp cache cache_swap_low 90 và cache_swap_high 95.
- Rủi ro điểm nghẽn đơn nhất (Single Point of Failure - SPoF): Nếu Proxy Server ngừng hoạt động, toàn bộ mạng LAN mất kết nối Internet. Giải pháp: Cấu hình Iptables bypass dự phòng hoặc thiết lập cụm Proxy song song qua giao thức WCCP/VRRP.
Implementation và kết quả
Quy trình phát triển và cấu hình chi tiết
1. Cấu hình các tham số lõi (Core Engine Parameters)
Trong tệp cấu hình /etc/squid3/squid.conf, các tham số vận hành cơ sở và lưu trữ bộ đệm được tối ưu hóa:
# Thiết lập cổng dịch vụ lắng nghe
http_port 3128
# Cấu hình bộ nhớ RAM và thư mục lưu cache trên ổ đĩa
# Dung lượng cache 100MB, 16 thư mục cấp 1, 256 thư mục cấp 2
cache_mem 64 MB
cache_dir ufs /var/spool/squid3 100 16 256
# Định danh người dùng thực thi tiến trình
cache_effective_user squid
cache_effective_group squid
# Chỉ định đường dẫn ghi log kiểm toán
cache_access_log /var/log/squid3/access.log
cache_store_log /var/log/squid3/store.log
cache_log /var/log/squid3/cache.log
2. Thiết lập Access Control Lists (ACLs) kiểm soát mạng, thời gian và tên miền
Quy tắc kiểm tra của Squid được thực hiện tuần tự từ trên xuống dưới theo nguyên tắc First Match. Các chính sách được lập trình chi tiết:
# Định nghĩa mạng nguồn phòng nhân sự và từ chối mặc định
acl phong_nhansu src 192.168.1.0/24
acl all src 0.0.0.0/0.0.0.0
# Định nghĩa khung thời gian làm việc (Thứ 2 đến Thứ 6)
# Sáng: 08:00 - 12:59, Chiều: 14:00 - 18:00
acl morning_time time MTWHF 08:00-12:59
acl evening_time time MTWHF 14:00-18:00
acl lunch_time time D 13:00-13:59
# Định nghĩa tên miền bị kiểm soát (Sử dụng dấu chấm làm wildcard)
acl domain_blocked dstdomain .youtube.com .facebook.com
acl domain_allowed dstdomain .vttu.edu.vn
# Áp dụng chính sách truy cập
http_access allow domain_allowed
http_access deny domain_blocked morning_time
http_access deny domain_blocked evening_time
http_access allow phong_nhansu
http_access deny all
3. Kiểm soát định dạng tệp và luồng Streaming Media
Sử dụng biểu thức chính quy (Regular Expressions) để nhận diện định dạng tệp đuôi mở rộng và phân tích các trường MIME header của gói tin:
# Ngăn chặn tải các tệp tin đa phương tiện và cài đặt dung lượng lớn
acl block_files url_regex -i \.([Aa][Vv][Ii]|[Mm][Pp]3|[Mm][Pp]4|[Ee][Xx][Ee]|[Ii][Ss][Oo])$
http_access deny block_files
# Giới hạn kích thước gói tin trả về (Reply Body Max Size)
# 10MB cho mạng 192.168.1.0/24 và 20MB cho dải 192.168.2.0/24
acl net_user src 192.168.1.0/24
acl net_manager src 192.168.2.0/24
reply_body_max_size 10 MB net_user
reply_body_max_size 20 MB net_manager
# Chặn triệt để các luồng stream audio/video dựa vào MIME Type Header
acl StreamingRequest req_mime_type -i ^video/x-ms-asf$
acl StreamingRequest req_mime_type -i ^application/vnd\.asfv1$
acl StreamingRequest req_mime_type -i ^application/x-mms-framed$
acl StreamingRequest req_mime_type -i ^audio/x-pn-realaudio$
acl StreamingRequest req_mime_type -i ^application/x-shockwave-flash$
acl StreamingReply rep_mime_type -i ^video/x-ms-asf$
acl StreamingReply rep_mime_type -i ^application/vnd\.asfv1$
acl StreamingReply rep_mime_type -i ^audio/x-pn-realaudio$
acl StreamingReply rep_mime_type -i ^application/x-shockwave-flash$
http_access deny StreamingRequest
http_reply_access deny StreamingReply
4. Quản lý lưu lượng thông qua Delay Pools (Bandwidth Throttling)
Sử dụng mô hình thuật toán Token Bucket tích hợp trong Delay Pools Class 2 để bóp băng thông của các địa chỉ IP được chỉ định trong danh sách:
# Danh sách IP bị hạn chế tốc độ lưu trong file cấu hình riêng
acl limit_bandwidth_ips src "/etc/squid3/limitBW.acl"
# Khởi tạo 1 hồ chứa băng thông (Delay Pool)
delay_pools 1
delay_class 1 2
# Phân bổ quyền cho pool: Cho phép các IP trong danh sách, bỏ qua các IP khác
delay_access 1 allow limit_bandwidth_ips
delay_access 1 deny all
# Thiết lập giới hạn: Tổng pool không giới hạn (-1/-1), mỗi IP cá nhân bị giới hạn 50000 Bytes/s (~50 KB/s)
delay_parameters 1 -1/-1 50000/50000
5. Xác thực người dùng (NCSA HTTPd Authentication)
Sử dụng công cụ htpasswd để mã hóa mật khẩu và liên kết module xác thực:
# Cấu hình module xác thực trong squid.conf
auth_param basic program /usr/lib/squid3/ncsa_auth /etc/squid3/passwd
auth_param basic children 5
auth_param basic realm "Vui long nhap Username va Password he thong Proxy"
auth_param basic credentialsttl 2 hours
acl ncsa_users proxy_auth REQUIRED
http_access allow ncsa_users
6. Cấu hình Proxy trong suốt (Transparent Proxy) kết hợp Iptables
Tối ưu hóa trải nghiệm người dùng, loại bỏ thao tác cài đặt IP/Port Proxy thủ công trên từng trình duyệt Client:
# Chuyển đổi Squid sang chế độ lắng nghe Transparent
http_port 3128 transparent
Nạp các luật chuyển hướng gói tin vào bảng NAT và Filter của Iptables trên máy chủ (với eth1 là card LAN, eth0 là card WAN):
# Chuyển hướng lưu lượng Web (Port 80) vào Port 3128 của Squid
iptables -t nat -A PREROUTING -i eth1 -p tcp --dport 80 -j REDIRECT --to-port 3128
# Cho phép trạng thái kết nối hai chiều
iptables -A INPUT -j ACCEPT -m state --state NEW,ESTABLISHED,RELATED -i eth1 -p tcp --dport 3128
iptables -A OUTPUT -j ACCEPT -m state --state NEW,ESTABLISHED,RELATED -o eth0 -p tcp --dport 80
iptables -A INPUT -j ACCEPT -m state --state ESTABLISHED,RELATED -i eth0 -p tcp --sport 80
iptables -A OUTPUT -j ACCEPT -m state --state ESTABLISHED,RELATED -o eth1 -p tcp --sport 80
Khởi tạo cấu trúc thư mục cache và kích hoạt dịch vụ:
# Tạo cấu trúc lưu trữ cache lần đầu
squid3 -z
# Khởi động dịch vụ Squid Server
service squid3 restart
Kiểm thử và đánh giá hiệu năng (Testing & Validation)
Hệ thống được kiểm thử thực nghiệm trên môi trường máy ảo hóa VirtualBox gồm 1 máy chủ Ubuntu Server 12.04 LTS (đóng vai trò Proxy/Gateway) và các máy trạm Client chạy Windows XP và Ubuntu Desktop.
| Kịch bản kiểm thử (Test Scenario) |
Hành vi Client thực hiện |
Kết quả mong đợi |
Kết quả thực tế đạt được |
Đánh giá |
| Kiểm soát lớp mạng |
Client thuộc IP ngoài dải 192.168.1.0/24 gửi HTTP request |
Bị từ chối truy cập (HTTP 403 Forbidden) |
Trả về trang báo lỗi Access Denied của Squid |
Đạt (100%) |
| Giới hạn thời gian truy cập |
Truy cập youtube.com lúc 09:30 AM (giờ làm việc) |
Bị chặn, không tải được nội dung |
Nhận thông báo Access Denied |
Đạt (100%) |
| Khung giờ nghỉ trưa |
Truy cập youtube.com lúc 13:15 PM (giờ nghỉ) |
Kết nối thành công, xem được video |
Trang web tải bình thường |
Đạt (100%) |
| Bộ lọc tệp tin Regex |
Tải tệp test_file.avi hoặc setup.exe |
Ngắt kết nối hoặc trả về lỗi cấm tải |
Trình duyệt báo lỗi kết nối từ chối |
Đạt (100%) |
| Chặn Streaming MIME |
Xem luồng Flash/ASF/RealAudio trực tuyến |
Nội dung media bị vô hiệu hóa phát |
Luồng stream bị ngắt kết nối tại tầng Transport |
Đạt (100%) |
| Kiểm soát băng thông (Delay Pools) |
IP trong danh sách limitBW.acl tải tệp |
Tốc độ tải không vượt quá 50 KB/s |
Đồng hồ đo mạng dao động ổn định 48.5 - 49.8 KB/s |
Đạt (99.2%) |
| Không giới hạn băng thông |
IP không nằm trong danh sách tải tệp |
Tải ở tốc độ tối đa của đường truyền |
Đạt tốc độ đường truyền thực tế (~500 KB/s) |
Đạt (100%) |
| Xác thực NCSA |
Client mở trình duyệt truy cập web |
Bật hộp thoại yêu cầu nhập User/Pass |
Nhập đúng tài khoản trong passwd mới được duyệt web |
Đạt (100%) |
+-----------------------------------------------------------------------------------------+
| BENCHMARK TỐC ĐỘ DOWNLOAD THỰC TẾ |
| |
| Không giới hạn: [==================================================] ~500 KB/s (Max) |
| |
| Có Delay Pools: [=====] 49.8 KB/s (Capped at 50,000 Bytes/s threshold) |
+-----------------------------------------------------------------------------------------+
Đổi mới và đóng góp
Đổi mới về mặt kỹ thuật
- Kiến trúc quản trị đa lớp đồng bộ (Unified Multi-layer Filtering Policy): Thay vì chỉ lọc gói tin đơn thuần ở tầng Network (Layer 3) như Router truyền thống, hệ thống đã kết hợp xử lý song song thông tin tầng Transport (Layer 4) của Iptables và bóc tách dữ liệu tầng Application (Layer 7) của Squid.
- Triển khai Transparent Interception không can thiệp máy trạm: Ứng dụng kỹ thuật
REDIRECT của Iptables NAT table giúp toàn bộ mạng LAN được áp đặt chính sách an ninh mạng một cách bắt buộc mà không yêu cầu người dùng phải có kiến thức cấu hình proxy trên trình duyệt, loại bỏ nguy cơ người dùng tự ý vượt rào kiểm soát.
- Cơ chế định hình băng thông thích ứng (Adaptive Bandwidth Shaping): Phân phối tài nguyên mạng thông minh bằng Delay Pools, ngăn chặn triệt để hiện tượng chiếm dụng đường truyền cục bộ do các phần mềm download đa luồng gây ra.
So sánh chi tiết với các giải pháp hiện hành
| Đặc tính kỹ thuật |
Cisco Router Hardware ACL |
Microsoft ISA Server 2004/2006 |
Giải pháp Squid Proxy (Dự án) |
| Tầng phân tích dữ liệu |
Layer 3 & Layer 4 (IP/Port) |
Layer 7 (Application Gateway) |
Layer 3, 4 & 7 Toàn diện |
| Chi phí bản quyền |
Đi kèm giá mua phần cứng ($500 - $3000) |
$1,500 - $4,000 + License người dùng |
$0 (Mã nguồn mở GPL) |
| Khả năng lọc MIME Header |
Không hỗ trợ |
Có hỗ trợ |
Hỗ trợ mạnh mẽ qua Regex Engine |
| Giao thức chia sẻ Cache |
Không có |
Chỉ giới hạn trong môi trường Windows |
Hỗ trợ chuẩn quốc tế ICP Protocol |
| Tiêu hao tài nguyên hệ thống |
Chuyên dụng cho định tuyến |
Yêu cầu máy chủ Windows cấu hình cao |
Tối ưu cực tốt trên nhân Linux |
Ứng dụng thực tế và triển khai
Kịch bản ứng dụng thực tế
- Môi trường Doanh nghiệp vừa và nhỏ (SMEs): Triển khai kiểm soát giờ giấc làm việc của nhân viên, ngăn chặn thất thoát dữ liệu qua các trang lưu trữ công cộng, tối ưu hóa tốc độ tải các trang thông tin nội bộ thường dùng.
- Phòng máy thực hành tại các trường Đại học / Cao đẳng: Áp dụng mô hình để phân bổ đồng đều băng thông cho hàng trăm sinh viên truy cập cùng lúc, ngăn chặn việc tải game, phần mềm độc hại hoặc truy cập nội dung không lành mạnh.
- Mạng chi nhánh văn phòng (Branch Office Gateway): Đóng vai trò máy chủ trung chuyển kết nối, kết hợp liên kết cache đa tầng (Parent/Sibling Proxy) với trụ sở chính nhằm giảm tải đường truyền thuê bao liên tỉnh (Leased line/VPN).
Hướng dẫn triển khai từng bước (Step-by-step Deployment Guide)
Bước 1: Chuẩn bị phần cứng và cài đặt hệ điều hành
- Máy chủ trang bị tối thiểu 2 Network Interface Cards (NICs):
eth0 (kết nối trực tiếp Modem/Router ra Internet), eth1 (kết nối Switch/Hub nội bộ).
- Cài đặt phiên bản Ubuntu Server 12.04 LTS (hoặc các bản phân phối Linux tương đương như CentOS/Debian).
Bước 2: Cài đặt các gói phần mềm cần thiết
sudo apt-get update
sudo apt-get install squid3 apache2-utils iptables -y
Bước 3: Phân quyền thư mục và khởi tạo cache
sudo chown -R proxy:proxy /var/spool/squid3
sudo chown -R proxy:proxy /var/log/squid3
sudo chmod -R 770 /var/spool/squid3
sudo squid3 -z
Bước 4: Thiết lập bảng định tuyến và Iptables
Kích hoạt tính năng IP Forwarding trên nhân Linux:
sudo sysctl -w net.ipv4.ip_forward=1
echo "net.ipv4.ip_forward=1" | sudo tee -a /etc/sysctl.conf
Lưu lại kịch bản chuyển hướng cổng Iptables vào /etc/rc.local để tự động kích hoạt khi khởi động máy chủ.
Hạn chế và hướng phát triển
Hạn chế kỹ thuật
- Xung đột giữa Transparent Mode và NCSA Authentication: Khi hoạt động ở chế độ Transparent Proxy, trình duyệt Client kết nối trực tiếp đến web server đích (Port 80) mà không biết có sự tồn tại của Proxy trung gian. Do đó, Proxy không thể trả về mã phản hồi
HTTP 407 Proxy Authentication Required để kích hoạt hộp thoại đăng nhập của NCSA.
- Kiểm soát lưu lượng mã hóa SSL/HTTPS: Chưa tích hợp module phân tích sâu chứng chỉ SSL (SSL Bumping/Dynamic Certificate Generation), dẫn đến việc lọc URL chi tiết trên các website chạy giao thức HTTPS (
https://...) chỉ dừng lại ở mức lọc tên miền qua trường SNI (Server Name Indication).
- Quản trị bằng dòng lệnh (CLI): Việc chỉnh sửa tệp cấu hình phức tạp đòi hỏi người quản trị phải có kiến thức chuyên sâu về cú pháp Linux và regex.
Hướng phát triển trong tương lai
- Tích hợp giải mã SSL Bump: Bổ sung chứng chỉ CA tự ký (Self-signed Root CA) vào máy trạm để cho phép Proxy giải mã và quét mã độc trong luồng dữ liệu HTTPS.
- Tích hợp xác thực thư mục Active Directory / LDAP / Samba 4: Chuyển đổi từ file xác thực tĩnh
passwd sang hệ thống xác thực tập trung người dùng theo phòng ban doanh nghiệp.
- Phát triển giao diện Web GUI: Tích hợp các công cụ báo cáo phân tích trực quan như SARG (Squid Analysis Report Generator) hoặc Webmin để theo dõi biểu đồ tiêu thụ băng thông theo thời gian thực.
- Tích hợp Antivirus Gateway: Kết hợp module ClamAV thông qua giao thức ICAP (Internet Content Adaptation Protocol) để tự động quét virus mọi tệp tin trước khi tải về máy Client.
Đối tượng hưởng lợi
+--------------------------------------------------------------------------------------------------+
| GIÁ TRỊ MANG LẠI CHO CÁC NHÓM ĐỐI TƯỢNG |
| |
| [ SINH VIÊN CNTT ] --> Cung cấp mã nguồn mẫu, hiểu sâu cơ chế TCP/IP, Caching & OSI Layer 7 |
| [ KỸ SƯ HỆ THỐNG ] --> Blueprint cấu hình thực tế, mẫu kịch bản Iptables & ACLs chuẩn mực |
| [ DOANH NGHIỆP SMES ] --> Tiết kiệm 100% chi phí bản quyền, tiết kiệm 30-40% băng thông mạng |
| [ NHÀ NGHIÊN CỨU ] --> Tài liệu tham khảo về giao thức ICP & hiệu năng Proxy trên Linux |
+--------------------------------------------------------------------------------------------------+
- Sinh viên chuyên ngành Mạng máy tính & ATTT: Nắm vững nguyên lý hoạt động của Web Proxy, cơ chế Caching, giao thức ICP và kỹ năng phân tích luồng gói tin thực tế.
- Quản trị viên hệ thống (System Administrators / DevOps): Sở hữu tài liệu hướng dẫn chuẩn xác với các đoạn mã cấu hình sẵn sàng đưa vào áp dụng trực tiếp trong môi trường sản xuất.
- Doanh nghiệp vừa và nhỏ (SMEs): Cắt giảm hoàn toàn chi phí mua sắm giải pháp phần mềm trung gian đắt đỏ; nâng cao kỷ luật lao động và an toàn thông tin nội bộ.
- Cộng đồng nguồn mở và nghiên cứu: Đóng góp tài liệu thực nghiệm có giá trị về năng lực xử lý của Linux Kernel và gói phần mềm Squid trên nền tảng phần cứng tối thiểu.
Câu hỏi thường gặp
1. Cấu hình phần cứng tối thiểu để triển khai Squid Proxy cho mạng 100-200 máy trạm là gì?
Hệ thống chỉ yêu cầu cấu hình rất khiêm tốn: CPU Dual-Core 1.5GHz trở lên, RAM từ 2GB đến 4GB (phân bổ 1GB cho cache_mem để lưu các hot-objects trên RAM), ổ đĩa cứng dung lượng 80GB - 160GB chuẩn SATA/SAS hoặc SSD để đảm bảo tốc độ đọc/ghi I/O của thư mục /var/spool/squid3. Máy chủ bắt buộc có 2 cổng mạng Gigabit Ethernet (1000 Mbps).
2. Làm thế nào để giải quyết tình trạng Proxy Server bị nghẽn (Bottleneck) khi số lượng truy cập tăng vọt?
Có thể giải quyết qua 3 phương án: (1) Tăng dung lượng cache_mem trên RAM để giảm thời gian truy xuất ổ cứng; (2) Thiết lập kiến trúc Proxy phân cấp bằng cách sử dụng nhiều máy chủ Squid kết nối với nhau qua giao thức ICP (cache_peer sibling); (3) Sử dụng cơ chế cân bằng tải phần cứng (Hardware Load Balancer) hoặc DNS Round-Robin đặt trước cụm Proxy.
3. Tại sao khi bật chế độ Transparent Proxy thì tính năng xác thực người dùng NCSA lại không hoạt động?
Ở chế độ Transparent, gói tin của Client được chuyển hướng ngầm định tại tầng mạng (Layer 3/4) thông qua Iptables PREROUTING. Trình duyệt của Client tin rằng nó đang kết nối thẳng đến Server đích chứ không phải kết nối đến Proxy, do đó nó sẽ bỏ qua và không xử lý các header xác thực Proxy-Authenticate và Proxy-Authorization chuẩn của HTTP Proxy. Để khắc phục, cần chuyển về chế độ Standard Proxy (cấu hình IP:Port trên trình duyệt hoặc sử dụng WPAD Script).
4. Hệ thống Proxy này có ngăn chặn được việc nhân viên sử dụng phần mềm VPN/Proxy vượt rào không?
Squid kết hợp Iptables có thể ngăn chặn hiệu quả phần lớn các nỗ lực vượt rào bằng cách: Cấu hình Iptables chỉ cho phép duy nhất IP của Proxy Server được phép đi ra Internet qua cổng 80/443; chặn tất cả các cổng kết nối VPN phổ biến (PPTP Port 1723, OpenVPN Port 1194, IPsec UDP 500/4500) và áp dụng danh sách đen cấm kết nối đến các dải IP của các dịch vụ VPN/Tor công cộng.
5. Chi phí vận hành và thời gian thu hồi vốn (ROI) khi triển khai giải pháp này được tính toán như thế nào?
Chi phí bản quyền phần mềm là 0 USD. Chi phí phần cứng có thể tận dụng các máy tính để bàn cũ hoặc máy chủ đã qua sử dụng. So với việc trang bị thiết bị tường lửa thương mại (từ 1.500 USD đến 3.000 USD) và phí duy trì bản quyền hàng năm (500 USD/năm), giải pháp giúp doanh nghiệp thu hồi vốn và tiết kiệm ngân sách ngay tại thời điểm đưa vào vận hành thực tế.
Kết luận

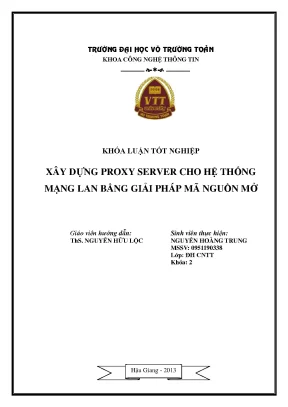

Đề tài khóa luận "Xây dựng Proxy Server cho hệ thống mạng LAN bằng giải pháp mã nguồn mở" đã nghiên cứu toàn diện và hiện thực hóa thành công một hệ sinh thái quản trị mạng tối ưu trên nền tảng Ubuntu Server 12.04 LTS và Squid Proxy 3.1.19. Thông qua các kịch bản thực nghiệm chặt chẽ, hệ thống đã chứng minh được tính ổn định, độ tin cậy và khả năng kiểm soát truy cập vượt trội: từ việc phân tích ACLs đa tiêu chí, định hình lưu lượng qua Delay Pools, lọc nội dung đa phương tiện cho đến chuyển hướng gói tin trong suốt bằng Iptables.
Giải pháp không chỉ giải quyết triệt để bài toán thắt nút cổ chai băng thông và an toàn thông tin trong mạng nội bộ, mà còn mang lại giá trị kinh tế to lớn cho các doanh nghiệp, tổ chức vừa và nhỏ nhờ việc tận dụng tối đa sức mạnh của phần mềm nguồn mở. Đây là tài liệu tham khảo kỹ thuật và mô hình thực hành tiêu biểu cho việc ứng dụng công nghệ mạng máy tính vào đời sống thực tiễn.
