Luận Văn Thạc Sĩ: Ứng Dụng SCADA Trong Hệ Thống Cấp Nước

Tài liệu nghiên cứu Ứng dụng scada vào hệ thống cấp nước, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về ., phục vụ nghiên cứu và ứng dụng thực tiễn

• Tác giả: Ngô Thu Hiền
• Người hướng dẫn: TS. Phạm Tuấn Hùng
• Trường học: Trường Đại Học
• Chuyên ngành: Môi Trường
• Đề tài: Ứng Dụng SCADA Trong Hệ Thống Cấp Nước Tại Việt Nam
• Loại tài liệu: Luận Văn Thạc Sĩ

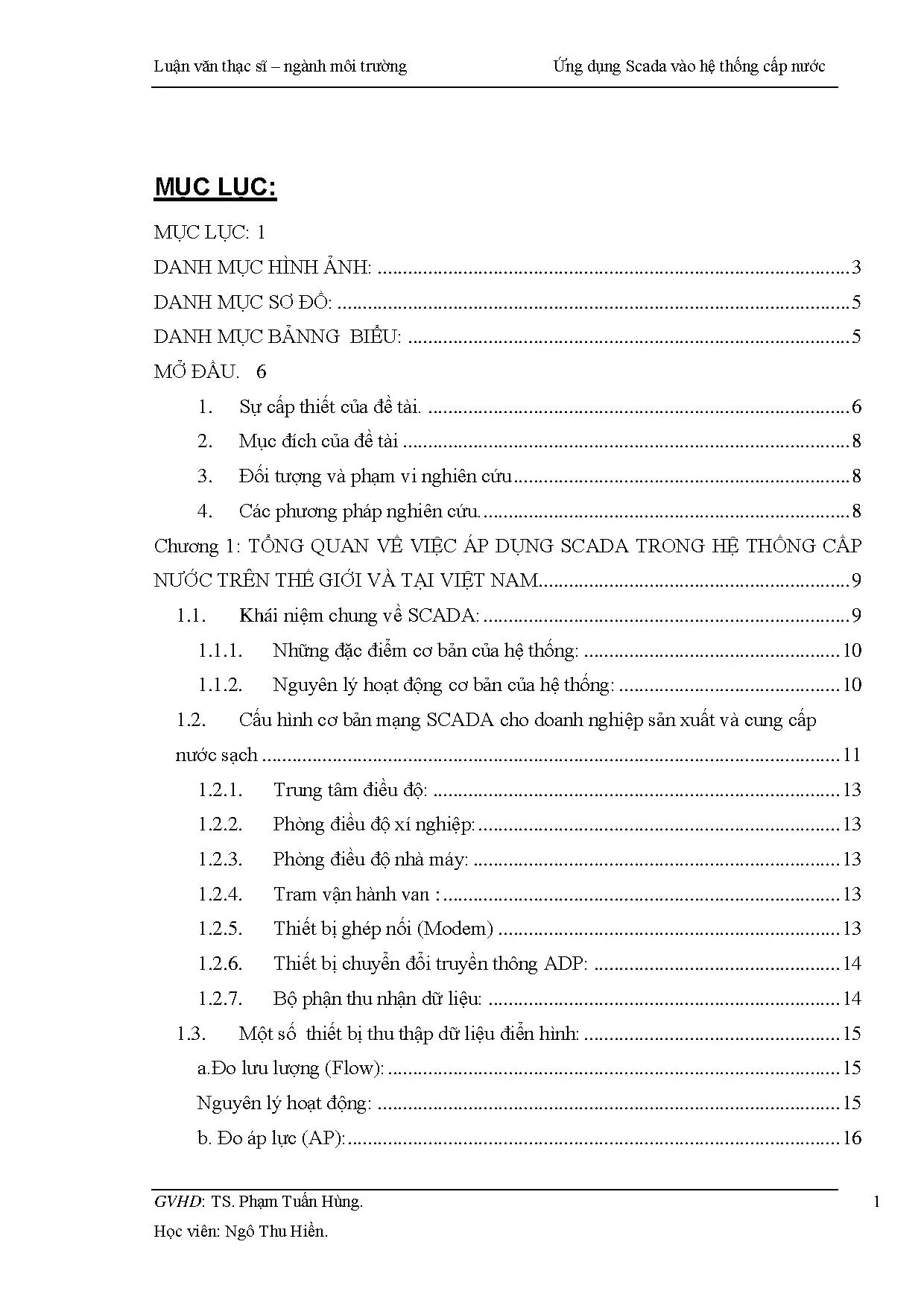

Mục lục chi tiết

• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ VIỆC ÁP DỤNG SCADA TRONG HỆ THỐNG CẤP NƯỚC TRÊN THẾ GIỚI VÀ TẠI VIỆT NAM
• 1.1. Khái niệm chung về SCADA
• 1.2. Những đặc điểm cơ bản của hệ thống
• 1.3. Nguyên lý hoạt động cơ bản của hệ thống
• 1.4. Cấu hình cơ bản mạng SCADA cho doanh nghiệp sản xuất và cung cấp nước sạch
• 1.5. Trung tâm điều độ
• 1.6. Phòng điều độ xí nghiệp
• 1.7. Phòng điều độ nhà máy
• 1.8. Trạm vận hành van
• 1.9. Thiết bị ghép nối (Modem)
• 1.10. Thiết bị chuyển đổi truyền thông ADP
• 1.11. Bộ phận thu nhận dữ liệu
• 1.12. Một số thiết bị thu thập dữ liệu điển hình
• 2. CHƯƠNG 2: THỰC TIỄN ÁP DỤNG SCADA TRONG HỆ THỐNG CẤP NƯỚC TẠI MỘT SỐ ĐÔ THỊ MIỀN BẮC VIỆT NAM
• 2.1. Hiện trạng áp dụng SCADA trong quản lý MLCN tại công ty kinh doanh nước sạch Hà Nội
• 2.2. Hiện trạng cấp nước tại thủ đô Hà Nội
• 2.3. Áp dụng SCADA trong Quản lý mạng lưới cấp nước của công ty nước sạch Hà Nội
• 2.4. Giới thiệu về thiết bị đo xa GSM được sử dụng trên mạng lưới cấp nước Hà Nội
• 2.5. Các tính năng kỹ thuật chung của Cello
• 2.6. Nguyên lý hoạt động của Cello
• 2.7. Nhược điểm
• 2.8. Dự án nâng cấp áp dụng SCADA cho nhà máy nước Phúc Yên – Vĩnh Phúc
• 2.9. Phương án kỹ thuật hệ thống điều khiển - giám sát từ xa hệ thống bơm giếng nước thô nhà máy nước Phúc Yên – Công ty cấp thoát nước & môi trường vp2
• 2.10. Áp dụng SCADA biến tần tiết kiệm năng lượng tại trạm bơm cấp 2 - nhà máy nước Phúc Yên
• 2.11. Những vấn đề còn tồn tại trong công tác quản lý mạng lưới tại nhà máy nước Phúc Yên
• 4. CHƯƠNG 4: ĐỀ XUẤT MỘT SỐ GIẢI PHÁP NÂNG CAO SỬ DỤNG SCADA VÀ ÁP DỤNG CÁC DẠNG TRUYỀN TRONG SCADA VÀO HỆ THỐNG CẤP NƯỚC
• 4.1. Giải pháp về công nghệ, thiết bị
• 4.2. Giải pháp về tổ chức triển khai áp dụng
• KẾT LUẬN VÀ KIẾN NGHỊ
• DANH MỤC HÌNH ẢNH
• DANH MỤC BẢNG BIỂU

Tóm tắt

I. Tổng Quan Về Ứng Dụng SCADA Trong Hệ Thống Cấp Nước

Hiện nay, sự phát triển của đất nước đặt ra yêu cầu cấp bách cho hạ tầng kỹ thuật, đặc biệt là ngành cấp nước. Với tốc độ đô thị hóa nhanh chóng, dự báo đến năm 2025 dân số đô thị sẽ tăng đáng kể, tạo áp lực lớn lên việc cung cấp nước sạch. Trong khi đó, nguồn vốn đầu tư cho ngành cấp nước còn hạn chế. Để giải quyết vấn đề này, việc lựa chọn công nghệ phù hợp, cải tạo mạng lưới cấp nước, và áp dụng mô hình quản lý vận hành hiệu quả là rất quan trọng. Một trong những giải pháp hiệu quả là ứng dụng SCADA (Supervisory Control and Data Acquisition system) để nâng cao năng lực quản lý, điều hành sản xuất và cung cấp nước sạch. Mục tiêu là phát hiện sớm các bất thường, khoanh vùng sự cố và xử lý kịp thời.

1.1. Định Nghĩa và Vai Trò của Hệ Thống SCADA Cấp Nước

SCADA là hệ thống điều khiển, giám sát và thu thập dữ liệu, đóng vai trò quan trọng trong việc tự động hóa và tối ưu hóa quy trình cấp nước. Hệ thống này giúp quản lý các thông số quan trọng như lưu lượng, áp lực, chất lượng nước, và mức nước trong bể chứa. Dữ liệu được thu thập và truyền về trung tâm điều khiển, cho phép người vận hành theo dõi và điều khiển hệ thống từ xa. Nhờ đó, có thể phản ứng nhanh chóng với các sự cố và tối ưu hóa hoạt động của mạng lưới cấp nước. Theo luận văn, mục đích quan trọng nhất của SCADA là phản ứng nhanh và đưa ra cảnh báo sớm về các sự cố có thể xảy ra.

1.2. Lợi Ích Của SCADA Trong Quản Lý Hệ Thống Cấp Nước

Ứng dụng SCADA mang lại nhiều lợi ích thiết thực cho ngành cấp nước. Quan trọng nhất là khả năng phản ứng nhanh với các sự cố, giúp giảm thiểu thời gian gián đoạn cung cấp nước. Bên cạnh đó, SCADA giúp tiết kiệm thời gian và chi phí bằng cách tự động hóa quy trình giám sát và điều khiển. Kỹ thuật viên không cần phải di chuyển giữa các trạm để thu thập thông tin hoặc kiểm tra lỗi. Dữ liệu được thu thập và phân tích tự động, giúp người vận hành đưa ra quyết định chính xác và kịp thời. Ngoài ra, SCADA còn giúp quản lý hiệu quả lượng nước khai thác và tiêu thụ, giảm thất thoát nước và tiết kiệm năng lượng.

II. Vấn Đề Thách Thức Khi Triển Khai SCADA Cấp Nước VN

Mặc dù mang lại nhiều lợi ích, việc triển khai ứng dụng SCADA rộng rãi trong các hệ thống cấp nước ở Việt Nam gặp nhiều khó khăn. Chi phí đầu tư cho các thiết bị SCADA còn cao, đặc biệt là các thiết bị nhập khẩu. Nguồn nhân lực có trình độ chuyên môn về SCADA còn hạn chế. Hơn nữa, hạ tầng kỹ thuật của nhiều nhà máy nước và mạng lưới cấp nước còn lạc hậu, chưa đáp ứng được yêu cầu của hệ thống SCADA. Do đó, cần có giải pháp để giảm chi phí đầu tư, nâng cao năng lực của đội ngũ kỹ thuật, và nâng cấp hạ tầng kỹ thuật.

2.1. Rào Cản Chi Phí Đầu Tư Hệ Thống SCADA Cấp Nước

Một trong những rào cản lớn nhất đối với việc triển khai SCADA là chi phí đầu tư ban đầu. Các thiết bị phần cứng và phần mềm SCADA, đặc biệt là các sản phẩm từ các nhà cung cấp quốc tế, có giá thành cao. Chi phí lắp đặt, cấu hình và tích hợp hệ thống cũng đáng kể. Điều này gây khó khăn cho các doanh nghiệp cấp nước, đặc biệt là các doanh nghiệp vừa và nhỏ với nguồn vốn hạn hẹp. Để giải quyết vấn đề này, cần có chính sách hỗ trợ tài chính từ nhà nước hoặc các tổ chức quốc tế. Đồng thời, cần khuyến khích nghiên cứu và phát triển các sản phẩm SCADA nội địa với giá thành cạnh tranh.

2.2. Thiếu Hụt Nguồn Nhân Lực Vận Hành Hệ Thống SCADA

Việc vận hành và bảo trì hệ thống SCADA đòi hỏi đội ngũ kỹ thuật có trình độ chuyên môn cao. Tuy nhiên, nguồn nhân lực có kinh nghiệm và kiến thức về SCADA trong ngành cấp nước còn hạn chế. Các kỹ sư và kỹ thuật viên cần được đào tạo về các nguyên tắc cơ bản của SCADA, các giao thức truyền thông, và các phần mềm điều khiển. Ngoài ra, cần có chương trình đào tạo liên tục để cập nhật kiến thức và kỹ năng mới cho đội ngũ kỹ thuật. Sự hợp tác giữa các trường đại học, viện nghiên cứu, và doanh nghiệp cấp nước là rất quan trọng để nâng cao chất lượng nguồn nhân lực.

2.3. Hạ Tầng Kỹ Thuật Lạc Hậu Ứng Dụng SCADA

Nhiều nhà máy nước và mạng lưới cấp nước ở Việt Nam có hạ tầng kỹ thuật lạc hậu, chưa đáp ứng được yêu cầu của hệ thống SCADA. Các thiết bị cũ kỹ, hệ thống đường ống xuống cấp, và thiếu các cảm biến và thiết bị đo lường là những vấn đề phổ biến. Để triển khai SCADA hiệu quả, cần phải nâng cấp và hiện đại hóa hạ tầng kỹ thuật. Điều này bao gồm việc thay thế các thiết bị cũ bằng các thiết bị mới, lắp đặt các cảm biến và thiết bị đo lường chính xác, và cải thiện hệ thống đường ống. Tuy nhiên, việc nâng cấp hạ tầng kỹ thuật đòi hỏi nguồn vốn lớn và thời gian dài.

III. Phương Pháp Giải Pháp Ứng Dụng SCADA Hiệu Quả

Để vượt qua các thách thức và triển khai SCADA hiệu quả trong ngành cấp nước, cần có các giải pháp đồng bộ về công nghệ, tổ chức và chính sách. Về công nghệ, cần lựa chọn các thiết bị và phần mềm SCADA phù hợp với điều kiện thực tế của từng nhà máy nước và mạng lưới cấp nước. Về tổ chức, cần xây dựng quy trình vận hành và bảo trì SCADA rõ ràng, phân công trách nhiệm cụ thể, và đào tạo đội ngũ kỹ thuật chuyên nghiệp. Về chính sách, cần có sự hỗ trợ từ nhà nước để khuyến khích các doanh nghiệp cấp nước đầu tư vào SCADA.

3.1. Lựa Chọn Công Nghệ SCADA Phù Hợp Thực Tế VN

Việc lựa chọn công nghệ SCADA phù hợp là yếu tố quan trọng để đảm bảo hiệu quả đầu tư. Cần xem xét các yếu tố như quy mô hệ thống, yêu cầu kỹ thuật, ngân sách, và khả năng mở rộng trong tương lai. Nên ưu tiên các giải pháp SCADA có tính linh hoạt cao, dễ cấu hình, và dễ tích hợp với các hệ thống khác. Bên cạnh đó, cần chú trọng đến khả năng bảo mật và an toàn của hệ thống SCADA. Theo tài liệu gốc, cần nghiên cứu sản xuất các thiết bị chính trong hệ thống SCADA, xây dựng phần mềm giám sát để giảm giá thành và chủ động trong việc bảo hành.

3.2. Xây Dựng Quy Trình Vận Hành Bảo Trì Hệ Thống SCADA

Để đảm bảo hệ thống SCADA hoạt động ổn định và hiệu quả, cần có quy trình vận hành và bảo trì rõ ràng. Quy trình này phải bao gồm các bước kiểm tra định kỳ, bảo trì phòng ngừa, xử lý sự cố, và cập nhật phần mềm. Cần phân công trách nhiệm cụ thể cho từng thành viên trong đội ngũ kỹ thuật. Ngoài ra, cần có hệ thống ghi chép và báo cáo đầy đủ về hoạt động của hệ thống SCADA. Điều này giúp theo dõi hiệu quả của hệ thống và phát hiện sớm các vấn đề tiềm ẩn.

IV. Ứng Dụng SCADA Thực Tế Trong Hệ Thống Cấp Nước Việt Nam

Hiện nay, một số doanh nghiệp cấp nước ở Việt Nam đã triển khai ứng dụng SCADA và đạt được những kết quả đáng khích lệ. Các hệ thống SCADA này giúp giám sát và điều khiển các trạm bơm, nhà máy xử lý nước, và mạng lưới đường ống. Dữ liệu được thu thập và phân tích để tối ưu hóa hoạt động của hệ thống, giảm thất thoát nước, và nâng cao chất lượng dịch vụ. Tuy nhiên, mức độ ứng dụng SCADA còn hạn chế và cần được mở rộng trong tương lai.

4.1. Kinh Nghiệm Ứng Dụng SCADA Tại Công Ty Cấp Nước Hà Nội

Công ty Cấp Nước Hà Nội đã triển khai hệ thống SCADA để quản lý mạng lưới cấp nước. Hệ thống này sử dụng các thiết bị đo xa GSM để thu thập dữ liệu về áp lực và lưu lượng nước tại các điểm khác nhau trên mạng lưới. Dữ liệu được truyền về trung tâm điều khiển để theo dõi và phân tích. Tuy nhiên, theo luận văn, việc áp dụng SCADA tại nhà máy nước sạch Hà Nội vẫn còn một số hạn chế.

4.2. Dự Án Nâng Cấp SCADA Cho Nhà Máy Nước Phúc Yên Vĩnh Phúc

Dự án nâng cấp nhà máy nước Phúc Yên – Vĩnh Phúc đã áp dụng SCADA để điều khiển và giám sát từ xa hệ thống bơm giếng nước thô. Dự án cũng sử dụng SCADA và biến tần để tiết kiệm năng lượng tại trạm bơm cấp 2. Tuy nhiên, công tác quản lý mạng lưới tại nhà máy nước Phúc Yên vẫn còn tồn tại một số vấn đề.

4.3. Sawaco Tổng Công Ty Cấp Nước Sài Gòn Ứng Dụng SCADA

Tổng Công ty Cấp Nước Sài Gòn (Sawaco) cũng đã triển khai ứng dụng SCADA để quản lý hệ thống cấp nước. Các hệ thống SCADA này giúp giám sát và điều khiển các trạm bơm, nhà máy xử lý nước và mạng lưới đường ống. Dữ liệu được thu thập và phân tích để tối ưu hóa hoạt động của hệ thống, giảm thất thoát nước, và nâng cao chất lượng dịch vụ. Sawaco sử dụng phần mềm để xuất data ra file Excel theo form mẫu.

V. Giải Pháp Nâng Cao Áp Dụng Dạng Truyền Trong SCADA Cấp Nước

Để nâng cao hiệu quả sử dụng SCADA trong hệ thống cấp nước, cần tập trung vào các giải pháp về công nghệ, thiết bị, tổ chức triển khai và các dạng truyền tin. Việc lựa chọn công nghệ truyền tin phù hợp với điều kiện địa lý và hạ tầng là yếu tố then chốt. Bên cạnh đó, cần chú trọng đến việc đào tạo và nâng cao năng lực cho đội ngũ kỹ thuật viên để vận hành và bảo trì hệ thống một cách hiệu quả.

5.1. Giải Pháp Về Công Nghệ Và Thiết Bị SCADA Cấp Nước

Trong lĩnh vực công nghệ, cần tập trung vào việc sử dụng các thiết bị cảm biến và đo lường chính xác, có khả năng truyền dữ liệu một cách ổn định và tin cậy. Đồng thời, cần phát triển các phần mềm SCADA có giao diện thân thiện, dễ sử dụng và có khả năng tích hợp với các hệ thống khác. Việc ứng dụng các công nghệ mới như Internet of Things (IoT) và Big Data cũng sẽ giúp nâng cao hiệu quả của hệ thống SCADA.

5.2. Giải Pháp Về Tổ Chức Triển Khai SCADA Cấp Nước

Để triển khai SCADA thành công, cần có sự phối hợp chặt chẽ giữa các bộ phận liên quan, từ quản lý đến kỹ thuật viên. Cần xây dựng quy trình triển khai rõ ràng, xác định rõ mục tiêu và phạm vi của dự án. Đồng thời, cần có kế hoạch đào tạo và chuyển giao công nghệ cho đội ngũ kỹ thuật viên để họ có thể vận hành và bảo trì hệ thống một cách hiệu quả.

VI. Kết Luận Tầm Quan Trọng Của SCADA Trong Cấp Nước Hiện Nay

Trong bối cảnh ngành cấp nước đối mặt với nhiều thách thức, SCADA đóng vai trò then chốt trong việc nâng cao hiệu quả quản lý, vận hành và cung cấp nước sạch. Mặc dù vẫn còn nhiều khó khăn, việc ứng dụng SCADA là xu hướng tất yếu để ngành cấp nước phát triển bền vững. Cần có sự chung tay của nhà nước, doanh nghiệp và các tổ chức liên quan để thúc đẩy ứng dụng SCADA rộng rãi trong ngành cấp nước.

6.1. Tóm Tắt Lợi Ích Triển Vọng Ứng Dụng SCADA Cấp Nước

Ứng dụng SCADA mang lại nhiều lợi ích, như nâng cao hiệu quả quản lý, giảm thất thoát nước, tiết kiệm năng lượng và nâng cao chất lượng dịch vụ. Trong tương lai, SCADA sẽ tiếp tục đóng vai trò quan trọng trong việc giúp ngành cấp nước đáp ứng nhu cầu ngày càng tăng của xã hội. Cần tiếp tục nghiên cứu và phát triển các giải pháp SCADA tiên tiến để ứng dụng vào thực tế.

6.2. Kiến Nghị Để Thúc Đẩy Ứng Dụng SCADA Rộng Rãi Tại VN

Để thúc đẩy ứng dụng SCADA rộng rãi, cần có chính sách hỗ trợ từ nhà nước, như giảm thuế, cho vay ưu đãi. Đồng thời, cần tăng cường đào tạo nguồn nhân lực SCADA, khuyến khích hợp tác giữa doanh nghiệp và các trường đại học, viện nghiên cứu. Bên cạnh đó, cần xây dựng tiêu chuẩn và quy chuẩn kỹ thuật cho hệ thống SCADA để đảm bảo chất lượng và an toàn.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh tốc độ đô thị hóa nhanh chóng, dự báo đến năm 2025 dân số đô thị Việt Nam sẽ đạt khoảng 52 triệu người, ngành cấp nước đang đối mặt với nhiều thách thức lớn. Hiện cả nước mới có khoảng 240 nhà máy nước với công suất khai thác thực tế chỉ đạt khoảng 4,5 triệu m³ nước/ngày đêm. Đồng thời, nguồn nước đang phải tiếp nhận lượng lớn nước thải từ các khu dân cư, đô thị và khu công nghiệp, gây áp lực lớn lên chất lượng nguồn nước. Việc nâng cao hiệu quả quản lý, vận hành hệ thống cấp nước sạch là yêu cầu cấp thiết nhằm đảm bảo chất lượng nước, ổn định áp lực và quản lý lượng nước khai thác, tiêu thụ.

Luận văn tập trung nghiên cứu ứng dụng hệ thống SCADA (Supervisory Control and Data Acquisition) trong hệ thống cấp nước tại Việt Nam, đặc biệt là tại các đô thị miền Bắc như Hà Nội và Vĩnh Phúc. Mục tiêu chính là đánh giá thực trạng ứng dụng SCADA, phân tích hiệu quả và đề xuất các mô hình SCADA phù hợp cho từng phần của hệ thống cấp nước gồm công trình thu, trạm bơm cấp I, trạm xử lý nước, trạm bơm cấp II và mạng lưới phân phối nước. Phạm vi nghiên cứu tập trung vào giai đoạn từ năm 2010 đến 2023 tại các đô thị miền Bắc Việt Nam, với trọng tâm là các công ty cấp nước như Công ty Nước sạch Hà Nội và Nhà máy nước Phúc Yên.

Nghiên cứu có ý nghĩa quan trọng trong việc nâng cao năng lực quản lý, giảm thất thoát nước, tiết kiệm năng lượng và cải thiện chất lượng dịch vụ cấp nước. Việc ứng dụng SCADA được kỳ vọng giúp phát hiện sớm các sự cố, tối ưu hóa vận hành và giảm chi phí vận hành, góp phần phát triển bền vững ngành cấp nước trong bối cảnh nguồn lực đầu tư còn hạn chế.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết chính: lý thuyết hệ thống điều khiển tự động và lý thuyết quản lý vận hành hệ thống cấp nước. Hệ thống SCADA được xem là một mô hình điều khiển tập trung, cho phép giám sát, thu thập dữ liệu và điều khiển từ xa các thiết bị trong hệ thống cấp nước.

Mô hình SCADA trong nghiên cứu bao gồm các thành phần chính: cảm biến và thiết bị thu thập dữ liệu (đo lưu lượng, áp lực, độ đục, pH, clo dư), bộ điều khiển logic lập trình (PLC), thiết bị truyền thông (modem, mạng GSM/GPRS), trung tâm điều khiển và phần mềm giám sát. Các khái niệm chuyên ngành được sử dụng gồm: lưu lượng nước, áp lực nước, độ đục (NTU), nồng độ oxy hòa tan, biến tần, mạng truyền thông Profibus, RS232, RS485, và giao thức truyền thông công nghiệp.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp tổng hợp lý thuyết, kế thừa các nghiên cứu trước, phân tích thống kê và so sánh thực tiễn. Dữ liệu thu thập từ các công ty cấp nước tại miền Bắc Việt Nam, đặc biệt là Công ty Nước sạch Hà Nội và Nhà máy nước Phúc Yên, với cỡ mẫu gồm hơn 60 điểm đo lắp đặt thiết bị SCADA như Cello và Newlink.

Phương pháp chọn mẫu là chọn các điểm đo đại diện cho các vị trí quan trọng trên mạng lưới cấp nước như trạm bơm, nhà máy xử lý và các nút giao thông trên đường ống. Phân tích dữ liệu sử dụng phần mềm PMAC plus và các công cụ thống kê mô tả, phân tích so sánh hiệu quả trước và sau khi áp dụng SCADA. Thời gian nghiên cứu kéo dài từ năm 2018 đến 2023, bao gồm khảo sát hiện trạng, thu thập số liệu vận hành và đánh giá hiệu quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu quả giám sát và điều khiển tự động: Ứng dụng SCADA tại Nhà máy nước Phúc Yên giúp tự động hóa vận hành bơm cấp II, điều chỉnh số lượng bơm hoạt động theo nhu cầu thực tế, đảm bảo áp lực trên mạng luôn ổn định ở mức 2 bar. Việc này giúp tiết kiệm điện năng khoảng 20-30% so với vận hành thủ công.

2. Giảm thất thoát nước: Tại mạng lưới cấp nước Hà Nội, việc lắp đặt hơn 60 thiết bị đo áp lực và lưu lượng trên các tuyến ống chính đã giúp giảm tỷ lệ thất thoát nước đáng kể, từ mức khoảng 25% xuống còn dưới 15% trong vòng 3 năm áp dụng SCADA.

3. Tăng cường quản lý chất lượng nước: Các cảm biến đo độ đục, pH, clo dư và oxy hòa tan được tích hợp trong hệ thống SCADA giúp giám sát liên tục chất lượng nước đầu vào và đầu ra tại các trạm xử lý. Điều này giúp phát hiện sớm các bất thường và điều chỉnh kịp thời, nâng cao độ an toàn vệ sinh nước sạch.

4. Tiết kiệm nhân công và thời gian vận hành: Trước khi áp dụng SCADA, công nhân phải đi kiểm tra thủ công tại nhiều điểm cách xa nhau, mất nhiều thời gian. Hệ thống SCADA cho phép thu thập dữ liệu tự động và cảnh báo sớm qua mạng GSM/GPRS, giảm thời gian vận hành xuống còn khoảng 30% so với trước.

Thảo luận kết quả

Nguyên nhân chính của các hiệu quả trên là do SCADA cung cấp dữ liệu thời gian thực, cho phép điều khiển tự động và giám sát liên tục toàn bộ hệ thống cấp nước. So với các nghiên cứu trong khu vực, kết quả này tương đồng với các báo cáo của các công ty cấp nước tại Đà Nẵng và TP. Hồ Chí Minh, nơi SCADA cũng giúp giảm thất thoát nước và tiết kiệm năng lượng đáng kể.

Việc sử dụng thiết bị đo xa Cello với khả năng truyền dữ liệu qua mạng GSM/GPRS đã khắc phục được hạn chế về hạ tầng truyền thông tại các khu vực đô thị rộng lớn. Tuy nhiên, chi phí đầu tư ban đầu cho thiết bị và đào tạo nhân lực vẫn là rào cản lớn đối với nhiều doanh nghiệp cấp nước.

Dữ liệu thu thập có thể được trình bày qua biểu đồ lưu lượng và áp lực theo thời gian, bảng tổng hợp tỷ lệ thất thoát nước trước và sau khi áp dụng SCADA, cũng như biểu đồ tiết kiệm năng lượng điện. Những biểu đồ này giúp minh họa rõ ràng hiệu quả vận hành và quản lý hệ thống.

Đề xuất và khuyến nghị

1. Mở rộng lắp đặt thiết bị SCADA trên toàn mạng lưới: Tăng số lượng điểm đo áp lực, lưu lượng và chất lượng nước trên các tuyến ống chính và các trạm bơm nhằm nâng cao khả năng giám sát và phát hiện sự cố kịp thời. Thời gian thực hiện: 2 năm. Chủ thể: các công ty cấp nước địa phương phối hợp với Sở Xây dựng.

2. Nâng cấp thiết bị điều khiển tại hiện trường: Thay thế các van cơ và động cơ điện truyền thống bằng van điện và biến tần có khả năng nhận tín hiệu điều khiển từ SCADA để tối ưu hóa vận hành tự động. Thời gian thực hiện: 3 năm. Chủ thể: doanh nghiệp cấp nước và nhà cung cấp thiết bị.

3. Đào tạo và nâng cao năng lực nhân sự: Tổ chức các khóa đào tạo chuyên sâu về vận hành, bảo trì hệ thống SCADA cho cán bộ kỹ thuật và công nhân vận hành nhằm đảm bảo khai thác hiệu quả công nghệ. Thời gian thực hiện: liên tục hàng năm. Chủ thể: doanh nghiệp cấp nước phối hợp với các viện đào tạo.

4. Phát triển phần mềm quản lý và phân tích dữ liệu: Xây dựng phần mềm giám sát và phân tích dữ liệu SCADA phù hợp với đặc thù từng địa phương, tích hợp cảnh báo tự động và báo cáo trực quan để hỗ trợ quyết định nhanh chóng. Thời gian thực hiện: 1-2 năm. Chủ thể: các đơn vị công nghệ thông tin và doanh nghiệp cấp nước.

Đối tượng nên tham khảo luận văn

1. Doanh nghiệp cấp nước đô thị: Giúp nâng cao hiệu quả quản lý vận hành, giảm thất thoát nước và tiết kiệm năng lượng, từ đó cải thiện chất lượng dịch vụ và giảm chi phí vận hành.

2. Cơ quan quản lý nhà nước về môi trường và hạ tầng: Cung cấp cơ sở khoa học để xây dựng chính sách, quy chuẩn kỹ thuật và kế hoạch đầu tư phát triển hệ thống cấp nước thông minh.

3. Các nhà nghiên cứu và sinh viên ngành môi trường, công nghệ thông tin: Tham khảo mô hình ứng dụng SCADA trong thực tiễn, phương pháp phân tích dữ liệu và đề xuất giải pháp công nghệ phù hợp.

4. Nhà cung cấp thiết bị và phần mềm SCADA: Hiểu rõ nhu cầu thực tế, đặc điểm kỹ thuật và các khó khăn trong triển khai để phát triển sản phẩm phù hợp với thị trường Việt Nam.

Câu hỏi thường gặp

1. SCADA là gì và tại sao cần áp dụng trong hệ thống cấp nước?
   SCADA là hệ thống giám sát, điều khiển và thu thập dữ liệu tự động giúp quản lý hiệu quả các thiết bị và quy trình trong hệ thống cấp nước. Nó giúp phát hiện sớm sự cố, giảm thất thoát nước và tiết kiệm năng lượng.

2. Chi phí đầu tư cho hệ thống SCADA có cao không?
   Chi phí ban đầu khá lớn do phải đầu tư thiết bị, nâng cấp máy móc và đào tạo nhân lực. Tuy nhiên, hiệu quả tiết kiệm năng lượng và giảm thất thoát nước giúp hoàn vốn trong vòng vài năm.

3. SCADA có thể áp dụng cho các khu vực có hạ tầng truyền thông yếu không?
   Có thể sử dụng các thiết bị truyền dữ liệu qua mạng GSM/GPRS hoặc sóng radio, phù hợp với các khu vực có hạ tầng truyền thông hạn chế, giúp thu thập dữ liệu từ xa hiệu quả.

4. Làm thế nào để bảo trì và vận hành hệ thống SCADA hiệu quả?
   Cần đào tạo nhân viên chuyên môn, thực hiện bảo dưỡng định kỳ thiết bị, cập nhật phần mềm và theo dõi liên tục dữ liệu để phát hiện và xử lý kịp thời các sự cố.

5. SCADA giúp giảm thất thoát nước như thế nào?
   Bằng việc giám sát áp lực và lưu lượng tại nhiều điểm trên mạng lưới, SCADA phát hiện nhanh các vị trí rò rỉ hoặc bất thường, từ đó tổ chức sửa chữa kịp thời, giảm thất thoát nước hiệu quả.

Kết luận

• SCADA là giải pháp công nghệ tối ưu giúp nâng cao hiệu quả quản lý và vận hành hệ thống cấp nước, đặc biệt trong bối cảnh đô thị hóa nhanh và nguồn lực đầu tư hạn chế.
• Ứng dụng SCADA tại các đô thị miền Bắc Việt Nam đã chứng minh khả năng giảm thất thoát nước từ 25% xuống dưới 15% và tiết kiệm năng lượng điện khoảng 20-30%.
• Việc tích hợp các cảm biến đo lưu lượng, áp lực, chất lượng nước và truyền dữ liệu qua mạng GSM/GPRS giúp giám sát liên tục, phát hiện sớm sự cố và điều khiển tự động hiệu quả.
• Đề xuất mở rộng lắp đặt thiết bị, nâng cấp máy móc hiện trường, đào tạo nhân lực và phát triển phần mềm quản lý là các bước cần thiết để khai thác tối đa lợi ích của SCADA.
• Các doanh nghiệp cấp nước, cơ quan quản lý và nhà nghiên cứu nên phối hợp triển khai và phát triển công nghệ SCADA nhằm hướng tới hệ thống cấp nước thông minh, bền vững trong tương lai.

Hành động tiếp theo là triển khai các giải pháp đề xuất trong vòng 1-3 năm tới, đồng thời tăng cường đào tạo và nâng cao nhận thức về công nghệ SCADA trong ngành cấp nước.

Trích đoạn nội dung tài liệu

Chương 1: TỔNG QUAN VỀ VIỆC ÁP DỤNG SCADA TRONG HỆ THỐNG CẤP NƯỚC TRÊN THẾ GIỚI VÀ TẠI VIỆT NAM 1. Khái niệm chung về SCADA: SCADA là hệ thống điều khiển, giám sát và thu thập dữ liệu (Supervisory control and Data Acquisition) có cấu trúc cơ bản theo sơ đồ khối như hình 1. Cấu trúc khối hệ SCADA. Phạm Tuấn Hùng.

9 Học viên: Ngô Thu Hiền. Luận văn thạc sĩ – ngành môi trường Ứng dụng Scada vào hệ thống cấp nước 1. Những đặc điểm cơ bản của hệ thống: Hệ thống có cấu trúc tập trung Mọi thông tin được tập trung về máy tính chủ thông qua các PLC Việc truyền thông tin được thực hiện dưới dạng số thông qua Profibus Việc truy cập trao đổi thông tin được thực hiện theo các chuẩn quốc tế RS232, RS485 và các giao thức công nghiệp (protocol) Những chức năng chính của hệ thống: Điều khiển và giám sát trạng thái của tất cả các thiết bị, máy móc… tại hiện trường Thu thập và lưu trữ các thông số của các thiết bị, máy móc, sản phẩm. Phân tích đảm bảo chất lượng sản phẩm Cảnh báo và báo lỗi xảy ra tại các thiết bị, máy móc… Báo cáo, thống kê và in ấn Tạo lập và thực thi hàm, công thức Bảo mật và phân quyền sử dụng hệ thống Chỉnh sửa online 1.

Nguyên lý hoạt động cơ bản của hệ thống: Từ hiện trường (nơi đặt các thiết bị, máy móc của dây chuyền sản xuất và hệ thống đường ống) các cảm biến- bộ phận thu thập dữ liệu (S) đưa tín hiệu đo: Đến modul vào/ra (I/O) và đến PLC. Thông tin tại PLC được xử lý sơ bộ và truyền lên máy tính chủ, người thao tác có thể tác động đến bất kỳ điểm nào trên hiện trường thông qua các cơ cấu chấp hành (A). Hoạt động của hệ SCADA sẽ đảm bảo: Điều khiển tự động các thiết bị, máy móc rời rạc và các thiết bị, máy móc quá trình liên tục Giám sát tự động liên tục toàn bộ quy trình sản xuất (ở doanh nghiệp cấp nước là quá trình sản xuất của nhà máy và mạng đường ống cung cấp nước sạch) Thông báo thông tin đầy đủ về lỗi và trạng thái làm việc của thiết bị, máy móc (ở doanh nghiệp cấp nước chủ yếu là các bơm, van, biến tần) GVHD: TS. Phạm Tuấn Hùng.

10 Học viên: Ngô Thu Hiền. Luận văn thạc sĩ – ngành môi trường Ứng dụng Scada vào hệ thống cấp nước Thu thập và lưu trữ dữ liệu những thông tin phục vụ quản lý và điều hành (ở doanh nghiệp cấp nước là những thông tin chính, mức nước bể chứa, áp lực, lưu lượng, điện năng tiêu thụ, chất lượng nước) In ấn báo cáo kết quả các dữ liệu giám sát. Như vậy, có thể thấy rằng: để đảm bảo can thiệp (tức điều khiển) quá trình sản xuất và cung cấp nước sạch thì các cơ cấu chấp hành (A) phải đảm bảo có tính năng nhận và chấp hành tín hiệu điều khiển. Ví dụ: các van trên đường ống phải là van điện, các động cơ điện phải có các khí cụ hoặc thiết bị cấp nguồn có khả năng nhận tín hiệu điều khiển để đóng, cắt nguồn hoặc thay đổi giá trị (có thể là tần số) nguồn cấp để đảm bảo khởi động- dừng hoặc thay đổi tốc độ.

Một thực trạng ở đa phần các nhà máy sản xuất nước sạch và hệ thống đường ống là các van chủ yếu là van cơ, các động cơ điện chủ yếu được cấp điện từ khởi động từ. Chính vì vậy, để khai thác tính năng điều khiển của hệ SCADA thì phải nâng cấp các thiết bị, máy móc tại hiện trường, nhưng điều này đòi hỏi nguồn vốn lớn. Đây thực sự là một vấn đề khó cho các doanh nghiệp. Nhưng không vì thế mà không ứng dụng công nghệ SCADA, mà xét về nhiều mặt có thể khẳng định: cần ứng dụng công nghệ SCADA vào quá trình sản xuất và cung cấp nước sạch trước để nâng cao hiệu quả điều hành, quản lý và sau đó sẽ nâng cấp dần thiết bị- máy móc tại hiện trường.

Cấu hình cơ bản mạng SCADA cho doanh nghiệp sản xuất và cung cấp nước sạch Cấu hình cơ bản mạng SCADA cho một “nhánh” của doanh nghiệp (có những đặc điểm về tổ chức như đã nêu trên) sản xuất và cung cấp nước sạch, có dạng tổng thể như hình dưới: GVHD: TS. Phạm Tuấn Hùng. 11 Học viên: Ngô Thu Hiền. Luận văn thạc sĩ – ngành môi trường Ứng dụng Scada vào hệ thống cấp nước Sơ đồ 2.

Cấu hình cơ bản mạng SCADA cho một "nhánh" công ty cấp nước. Phạm Tuấn Hùng. 12 Học viên: Ngô Thu Hiền. Luận văn thạc sĩ – ngành môi trường Ứng dụng Scada vào hệ thống cấp nước Từ sơ đồ ta nhận thấy, hệ thống có các dạng tổng thể như sau: 1.

Trung tâm điều độ: Có chức năng giám sát, thu thập dữ liệu về quá trình sản xuất và cung cấp nước sạch của các xí nghiệp thành viên, để quản lý trong sản xuất và kinh doanh. Trung tâm này được đặt tại một phòng điều khiển tại công ty. Phòng điều độ xí nghiệp: Có chức năng điều khiển, giám sát và thu thập dữ liệu quá trình sản xuấtcủa nhà máy và cung cấp nước sạch của mạng đường ống do xí nghiệp phụ trách. Phòng điều độ nhà máy: Chức năng là giám sát hiện trường, là nơi nhận mọi thông tin từ các cấp quản lý để thực hiện ngay tại nhà máy.

Nếu trong trường hợp phòng điều độ nhà máy đặt trong phòng điều độ xí nghiệp thì có thể coi nó thực hiện chức năng như phòng điều độ xí nghiệp. Tất cả các máy tính và thiết bị khác có cấu hình tương tự như trung tâm điều độ công ty. Tram vận hành van : Có chức năng điều khiển van trên các đường ống (Chủ yếu tại các ngã ba phân nhánh đường ống để bảo đảm lực nước trên mạng đường ống khu vực và thu thập dữ liệu về lượng nước tiêu thụ tại khu vực đó). Trong trạm có PLC, màn hình tương tác người-máy HMI và kết nối máy tính chủ.

Thiết bị ghép nối (Modem) Theo đường điện thoại, có chức năng đảm bảo truyền thông giữa các máy tính. Đây là phương pháp có giá thành hợp lý đối với các doanh nghiệp. Để thực hiện, doanh nghiệp có thể liên hệ thuê bao theo đường truyền riêng với bưu điện sở tại. Phạm Tuấn Hùng.

13 Học viên: Ngô Thu Hiền. Luận văn thạc sĩ – ngành môi trường Ứng dụng Scada vào hệ thống cấp nước 1. Thiết bị chuyển đổi truyền thông ADP: Chức năng kết nối truyền thông giữa PLC và máy tính PC Các tín hiệu đo lường cần thiết để đưa về bộ điều khiển PLC gồm: Áp lực nước (AP) Hàm lượng Clo dư CLO Độ PH Độ đục NTU Tổng chất rắn hòa tan TDS Lưu lượng nước (Flow) Điện năng tiêu thụ giữa các trạm (Kw/TR) Mức nước Các tín hiệu thể hiện trạng thái của các cơ cấu chấp hành (Bơm điện, biến tần.), các van Một sô thiết bị sử dụng trong SCADA cấp nước. Bộ phận thu nhận dữ liệu: Bộ phận thu nhận dữ liệu ở đây là : các cảm biến về áp lực, lưu lượng, độ đục., còn trong trạm xử lý thì bộ phận thu nhận dữ liệu là các cảm biến về độ đục, độ màu, độ pH, cao độ mực nước trong các công trình đơn vị.

Dựa vào đặc điểm hoạt đông bộ phận thu nhận dữ liệu có thể chia ra làm 3 loại : Thiết bị cơ : + Thiết bị đứng một mình; + Không cần máy tính; + Số liệu thu thập được in trực tiếp. Thiết bị điện tử : + Cần máy tính + Sử dụng máy tính có thể làm được nhiều hơn; + Có thể lập trình để hoạt động; + Tải số liệu vào máy tính. Phạm Tuấn Hùng. 14 Học viên: Ngô Thu Hiền.

Luận văn thạc sĩ – ngành môi trường Ứng dụng Scada vào hệ thống cấp nước Thiết bị không dây + Kết hợp tất cả các đặc tính tốt nhất + Lập trình hoàn chỉnh – dễ sử dụng; + Có thể theo dõi, quản lý thuận lợi nhất. Một số thiết bị thu thập dữ liệu điển hình: a. đồng hồ đo lưu lượng. Để đo lưu lượng tức thời (m3/s) và lưu lượng nước tích lũy m3 của dòng nước chảy trong ống, có thể dùng nhiều loại cảm biến lưu lượng như: lưu lượng kế Tuabin, lưu lượng kế khối lượng, lưu lượng kế điện từ, lưu lượng kế siêu âm.Tuy nhiên được sử dụng nhiều nhất vẫn là lưu lượng kế điện từ do những ưu điểm vượt trội của nó.

Nguyên lý hoạt động: Nguyên lý của cảm biến đo lưu lượng kiểu điện từ, dựa trên luật cảm GVHD: TS. Phạm Tuấn Hùng. 15 Học viên: Ngô Thu Hiền. Luận văn thạc sĩ – ngành môi trường Ứng dụng Scada vào hệ thống cấp nước ứng điện từ Faraday: Một điện áp sẽ được cảm ứng khi một vật dẫn điện chuyển động qua một từ trường.

Ở đây, vật dẫn điện chính là dòng chảy của nước chảy trong đường ống dẫn nước qua một từ trường không đổi do cuộn dây tạo ra. Tùy thuộc vào tốc độ dòng chảy mà điện áp sinh ra trên điện cực là khác nhau. Như vậy giá trị điện áp đã mang thông tin về tốc độ dòng chảy của nước trong đường ống. Điện áp này được đưa về khối xử lý, và ở đây sẽ hiển thị các thông số về lưu lượng tức thời và lưu lượng tích lũy lên màn hình hiển thị LCD, và đồng thời truyền thông tin về PLC của mạng SCADA.

Đo áp lực (AP): Thông thường áp lực nước trong đường ông được quy định là nhỏ hơn16 Bar. Phổ biến trong hệ SCADA là sử dụng đầu đo áp lực kèm theo bộ hiển thị áp lực và truyền dòng 4-20mA. Đầu đo áp lực hoạt động dựa trên nguyên lý: thay đổi giá trị điện trở bán dẫn khi có áp lực P ép vào bề mặt tiếp xúc của đầu đo, điện trở thay đổi làm thay đổi giá trị điện áp (hoặc dòng điện) ở đầu ra và đưa đến bộ hiển thị áp lực. Đồng thời truyền tín hiệu 4-20mA (Hoặc áp 0-10VDC) mang thông tin áp lực nước về PLC Hình 2.

Thiết bị đo áp lực của hãng ENDESS-HAUSER GVHD: TS. Phạm Tuấn Hùng. 16 Học viên: Ngô Thu Hiền. Luận văn thạc sĩ – ngành môi trường Ứng dụng Scada vào hệ thống cấp nước c.

Đo độ đục (NTU) và độ lắng cặn (TDS): Đo độ đục (NTU) và độ lắng cặn (TDS) của nước thô và nước sạch gồm đầu đo kèm theo bộ điều khiển và hiển thị. thiết bị đo độ đục ➀LED ➁đi-ốt quang điện ➂đi-ốt quang điện GVHD: TS. Phạm Tuấn Hùng. 17 Học viên: Ngô Thu Hiền.
