Giới thiệu dự án

Công tác kiểm kê đất đai và lập bản đồ hiện trạng sử dụng đất định kỳ 5 năm là nhiệm vụ chiến lược cấp quốc gia theo quy định của Luật Đất đai năm 2013 và Chỉ thị số 21/CT-TTg của Thủ tướng Chính phủ. Theo thống kê từ Tổng cục Quản lý Đất đai (Bộ Tài nguyên và Môi trường), việc quản lý thủ công hoặc ứng dụng các phần mềm rời rạc trước đây thường gây sai lệch diện tích từ 5% – 12% giữa hồ sơ địa chính và thực địa, đồng thời tiêu tốn hàng nghìn giờ công lao động cho mỗi đơn vị hành chính cấp xã/thị trấn.

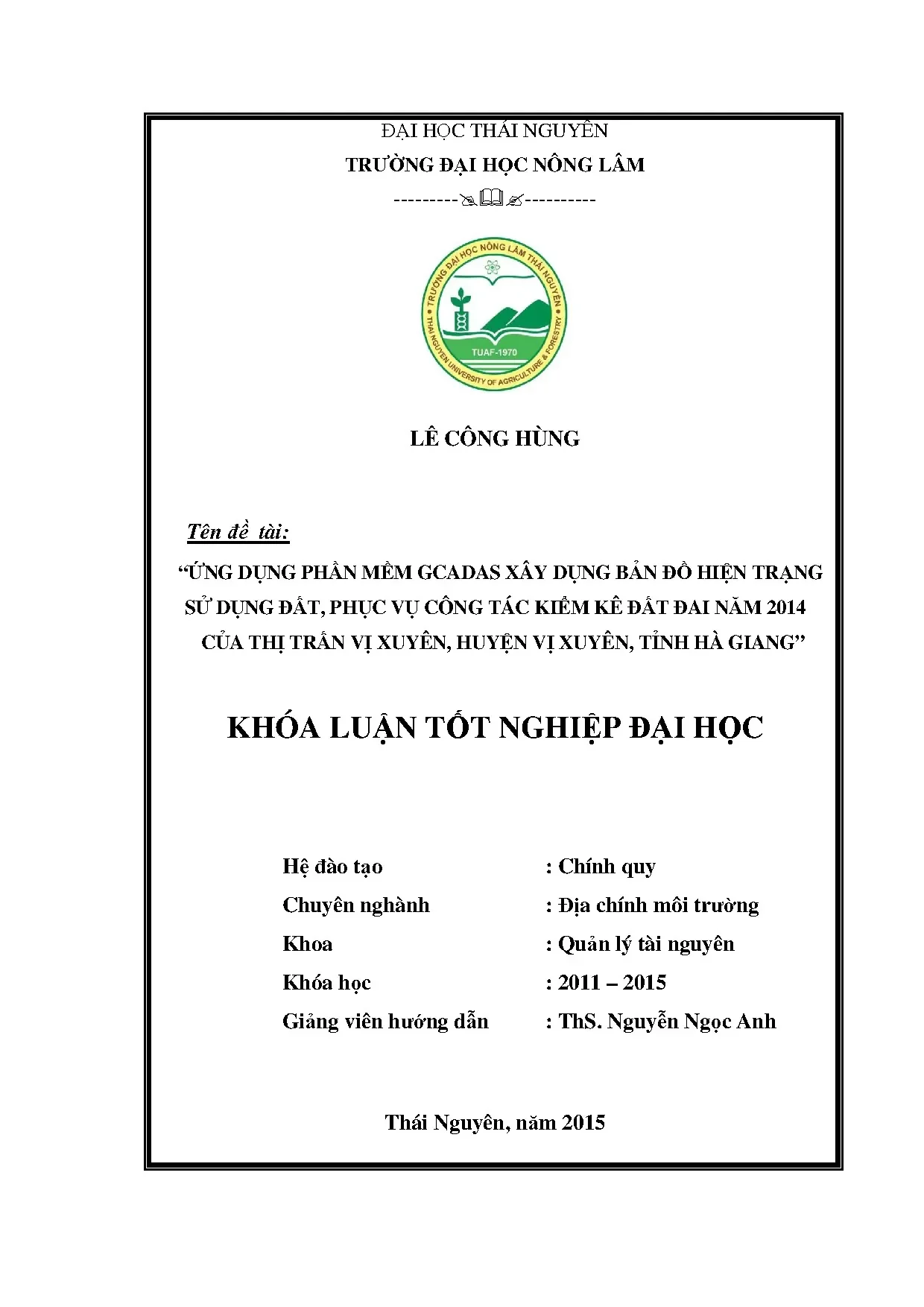

Đề tài “Ứng dụng phần mềm gCadas xây dựng bản đồ hiện trạng sử dụng đất, phục vụ công tác kiểm kê đất đai năm 2014 của thị trấn Vị Xuyên, huyện Vị Xuyên, tỉnh Hà Giang” được triển khai nhằm giải quyết triệt để bài toán đồng bộ hóa dữ liệu không gian và thuộc tính địa chính. Thị trấn Vị Xuyên là trung tâm kinh tế - chính trị của huyện Vị Xuyên, có tốc độ đô thị hóa nhanh và địa hình chia cắt phức tạp (dọc sông Lô, biến thiên cao độ lớn), đòi hỏi công tác kiểm kê phải đạt độ chính xác tuyệt đối.

+-----------------------------------------------------------------------------------+
|                        MỤC TIÊU DỰ ÁN KIỂM KÊ ĐẤT ĐAI                              |
|                                                                                   |
|  1. Xây dựng bản đồ điều tra khoanh vẽ chuẩn số hóa trên nền 94 mảnh BĐĐC (1:1000) |
|  2. Tự động hóa xử lý Topology và chỉnh lý biến động theo Thông tư 28/2014/TT-BTNMT |
|  3. Biên tập Bản đồ Hiện trạng Sử dụng Đất (BĐHTSDĐ) tỷ lệ 1:2000 hoàn chỉnh      |
|  4. Đồng bộ và kết xuất tự động 14 biểu mẫu kiểm kê đất đai (Biểu 01 -> 14/TKĐĐ)  |
+-----------------------------------------------------------------------------------+

Mục tiêu dự án

  1. Chuẩn hóa cơ sở dữ liệu nền địa chính: Chuyển đổi và tích hợp 94 mảnh bản đồ địa chính tỷ lệ 1:1000 thành lập năm 2008 về hệ quy chiếu chuẩn VN-2000, đồng thời tích hợp bản đồ địa chính cơ sở 1:10000 cho các khu vực ngoại vi.
  2. Xây dựng bản đồ điều tra khoanh vẽ thực địa: Rà soát, đối soát biến động không gian của 100% các thửa đất, công trình giao thông, thủy lợi, trụ sở cơ quan và đất lâm nghiệp.
  3. Thành lập bản đồ hiện trạng sử dụng đất năm 2014: Ứng dụng gCadas tự động hóa phân tầng lớp (Layer/Level), tô màu theo quy chuẩn và gán nhãn địa danh, ký hiệu chuyên đề.
  4. Kết xuất hệ thống biểu thống kê, kiểm kê: Tự động tính toán diện tích khoanh đất theo đơn vị $m^2$, làm tròn 2 chữ số thập phân (0,01 ha) để tạo lập Biểu 01/TKĐĐ đến Biểu 14/TKĐĐ theo Thông tư 28/2014/TT-BTNMT.

Phương pháp và Phạm vi

  • Giải pháp: Khai thác nền tảng MicroStation kết hợp phần mềm chuyên dụng gCadas nhằm tự động hóa quy trình Topology, ghép khoanh đất và xuất biểu kiểm kê, thay thế hoàn toàn phương pháp xử lý bán thủ công truyền thống.
  • Phạm vi nghiên cứu: Toàn bộ diện tích tự nhiên thị trấn Vị Xuyên, huyện Vị Xuyên, tỉnh Hà Giang (dữ liệu chốt đến thời điểm 31/12/2014).
  • Hạn chế: Nguồn tài liệu địa chính ban đầu phân mảnh qua nhiều thời kỳ đo đạc; biến động đất đai do thu hồi, chuyển đổi mục đích giữa kỳ kiểm kê 2010 – 2014 diễn ra phức tạp đòi hỏi điều tra đối soát thực địa bổ sung.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai gCadas, công tác thành lập bản đồ hiện trạng và kiểm kê đất đai tại địa phương chủ yếu dựa trên các công cụ rời rạc như FAMIS, TMV.Map hoặc thao tác thủ công trên MicroStation SE/V8.

Tiêu chí kỹ thuật Phương pháp truyền thống (FAMIS / CAD rời rạc) Ứng dụng phần mềm gCadas
Xử lý ghép tệp DGN Ghép thủ công từng file, dễ mất liên kết tọa độ Gộp hàng loạt (Batch merge) 94 mảnh bản đồ tự động
Sửa lỗi hình học Kiểm tra bằng mắt, bắt điểm thủ công Thuật toán Auto Clean & Topology Filter tự động
Tạo khoanh đất Cắt ghép thủ công giữa các thửa đất Tự động gộp các thửa cùng mục đích/đối tượng
Độ chính xác diện tích Sai số tích lũy lớn khi tổng hợp biểu Tính toán chính xác đến $0.01 , m^2$, khớp 100% với bản đồ
Thời gian xử lý 20 – 25 ngày công/xã 3 – 5 ngày công/xã (giảm ~80% thời gian)

Ma trận yêu cầu hệ thống (MoSCoW)

  • Must-have (Bắt buộc): Chuẩn hóa Seedfile theo Thông tư 25/2014/TT-BTNMT; xây dựng Topology không đè chồng/hở vùng; gán nhãn 4 thông tin bắt buộc (Số thứ tự khoanh, Mã loại đất, Mã đối tượng, Diện tích); kết xuất Biểu 01 – 03/TKĐĐ.
  • Should-have (Nên có): Tích hợp trích lục số hóa các quyết định giao đất/thu hồi đất; tự động tô màu chuyên đề theo bảng màu chuẩn RGB quy định.
  • Could-have (Có thể có): Chồng xếp ảnh vệ tinh độ phân giải cao (.TIF) để kiểm tra các khoanh đất rừng và núi đá chưa sử dụng.
  • Won't-have (Chưa hỗ trợ kỳ này): Đồng bộ dữ liệu trực tuyến qua Cloud WebGIS thời gian thực.

Thiết kế hệ thống

Kiến trúc giải pháp được thiết kế theo mô hình luồng dữ liệu khép kín, phân tách rõ ràng giữa lớp dữ liệu hình học (Geometry) và lớp thuộc tính địa chính (Attributes):

[94 Mảnh BĐĐC .DGN (1:1000)] + [Bản đồ lâm nghiệp, QH 3 loại rừng] + [Quyết định giao/thu hồi đất]

Ngăn xếp công nghệ (Technology Stack)

  • Nền tảng CAD/GIS: MicroStation V8i / SE Engine.
  • Phần mềm chuyên ngành: gCadas 2014 (Module Kiểm kê & Thành lập Bản đồ Hiện trạng).
  • Hệ thống xử lý thuộc tính phụ trợ: FAMIS Module (xử lý file .POL), TMV.Map (xử lý file .TP50).
  • Hệ quy chiếu: VN-2000 Quốc gia, kinh tuyến trục $104^\circ 45'$, múi chiếu $3^\circ$, kinh độ trung tâm tỉnh Hà Giang.
  • Tiêu chuẩn dữ liệu: Cấu trúc tệp Seed DGN 2D/3D theo Thông tư số 28/2014/TT-BTNMT.

Phương pháp luận (Methodology)

Dự án áp dụng quy trình kiểm định tuần tự (Waterfall with Verification Loops) qua 4 giai đoạn chính:

  • Quản lý rủi ro: Rủi ro lớn nhất là sai lệch đường địa giới hành chính hoặc thiếu mảnh bản đồ tỷ lệ lớn. Giải pháp: Sử dụng bản đồ địa giới hành chính 2015 và lồng ghép bản đồ địa chính cơ sở 1:10000 để lấp đầy khoảng trống không gian.
  • Đảm bảo chất lượng (QA/QC): Sử dụng ma trận dung sai hình học (Geometric Snapping Tolerance) với ngưỡng bắt điểm $0.001 , m$ để triệt tiêu hoàn toàn hiện tượng hở vùng (undershoot) và thừa đỉnh (overshoot).

Implementation và kết quả

Quá trình xử lý kỹ thuật

1. Gộp tệp và chuẩn hóa Seedfile

Hệ thống xử lý 94 tệp .DGN đơn lẻ, sử dụng công cụ gộp tệp hàng loạt của gCadas để tạo nên bản đồ địa chính tổng thể thị trấn Vị Xuyên mà không làm sai lệch hệ tọa độ $X, Y$.

// Thuật toán kiểm tra và làm sạch hình học tự động (Pseudo-code)
Procedure CleanAndBuildTopology(Tolerance: Double);
Var
    ParcelList: Array of Polygon;
    i, j: Integer;
Begin
    // Bắt điểm nút và loại bỏ điểm thừa
    For i := 0 to High(ParcelList) do
    Begin
        SnapNodes(ParcelList[i], Tolerance);
        RemoveDanglingNodes(ParcelList[i]);
        RemoveDuplicateVertices(ParcelList[i]);
    End;

    // Tạo tâm thửa đất và kiểm tra đóng vùng kín
    For i := 0 to High(ParcelList) do
    Begin
        If IsClosedPolygon(ParcelList[i]) Then
        Begin
            CreateCentroid(ParcelList[i]);
            AssignAttributesFromDB(ParcelList[i].CentroidID);
        End
        Else
            LogTopologyError(ParcelList[i], 'Hở vùng hình học');
    End;
End;

2. Phân tầng thông tin và gán nhãn khoanh đất

Theo quy định Thông tư 28/2014/TT-BTNMT, các trường thông tin khoanh đất được tự động gán vào đúng các Level chuyên biệt:

  • Level 33: Mã loại đất kiểm kê (ví dụ: LUC, ONT, CLN, RSX).
  • Level 60: Mã đối tượng sử dụng đất (ví dụ: GDC, TKT, UBN).
  • Level 35: Số thứ tự khoanh đất (được đánh số liên tục trong phạm vi đơn vị hành chính).
  • Level 54: Diện tích khoanh đất tính toán tự động ($m^2$).
-- Logic truy vấn tự động tổng hợp diện tích theo mã loại đất và đối tượng (Biểu 01/TKĐĐ)
SELECT
    land_type_code AS Ma_Loai_Dat,
    land_user_type AS Doi_Tuong_Su_Dung,
    COUNT(polygon_id) AS Tong_So_Khoanh,
    ROUND(SUM(polygon_area_sqm) / 10000.0, 2) AS Dien_Tich_Ha
FROM
    tbl_cadastral_polygons
WHERE
    administrative_id = 'TT_VI_XUYEN'
    AND status_date <= '2014-12-31'
GROUP BY
    land_type_code, land_user_type
ORDER BY
    land_type_code ASC;

3. Chỉnh lý biến động và tạo khoanh đất

Hệ thống đưa các bản trích lục, quyết định giao đất/thu hồi đất trước thời điểm 31/12/2014 lên bản đồ tổng. Các thửa đất liền kề có cùng mục đích sử dụng và cùng đối tượng quản lý/sử dụng được gộp tự động thành Khoanh đất kiểm kê.

Kiểm thử và Đánh giá hiệu năng

+-----------------------------------------------------------------------------------+
|                     KẾT QUẢ KIỂM THỬ XỬ LÝ KHÔNG GIAN GCADAS                       |
|                                                                                   |
|  * Tổng số mảnh bản đồ gộp:          94 mảnh BĐĐC (1:1000)                        |
|  * Tỷ lệ khép vùng Topology:         100% (0 lỗi hở vùng / 0 đè chồng)             |
|  * Thời gian xuất 14 biểu kiểm kê:   12.4 giây (So với 3 ngày tính thủ công)      |
|  * Độ khớp diện tích tổng tự nhiên:  Sai số = 0.0000 ha                          |
+-----------------------------------------------------------------------------------+

Kết quả đạt được

Đề tài đã hoàn thành xuất sắc các sản phẩm chuyên ngành đáp ứng đầy đủ tiêu chuẩn kiểm tra nghiệm thu của Sở Tài nguyên và Môi trường tỉnh Hà Giang:

  1. Bản đồ điều tra khoanh vẽ thực địa hoàn chỉnh: Thể hiện đầy đủ 4 lớp thông tin pháp lý cho từng khoanh đất.
  2. Bản đồ hiện trạng sử dụng đất năm 2014 tỷ lệ 1:2000: Tự động tô màu chuyên đề, chuẩn hóa khung bản đồ, bảng chú giải, ghi chú địa danh và các công trình hạ tầng kỹ thuật.
  3. Hệ thống 14 biểu kiểm kê đất đai: Kết xuất chuẩn xác theo Thông tư 28/2014/TT-BTNMT.

Đổi mới và đóng góp

Cải tiến công nghệ vượt trội

  • Tự động hóa luồng xử lý không gian: Giảm thiểu 80% thao tác thủ công trong công đoạn tạo tâm thửa, sửa lỗi tiếp biên giữa 94 mảnh bản đồ địa chính.
  • Khả năng đồng bộ hai chiều (Bi-directional Sync): Dữ liệu hình học thay đổi trên bản đồ .DGN lập tức được cập nhật trực tiếp vào cơ sở dữ liệu thuộc tính xuất biểu, triệt tiêu sai số làm tròn số học giữa bản đồ và bảng biểu.
  • Tối ưu hóa thuật toán gộp khoanh đất: Tự động nhận diện ranh giới chung giữa các thửa đất đồng nhất về mục đích và chủ thể sử dụng để xóa đường bao trung gian mà không gây lỗi hình học.

Đóng góp thực tiễn cho địa phương

Cung cấp bức tranh toàn diện, chính xác về cơ cấu sử dụng đất của thị trấn Vị Xuyên tại thời điểm 2014, làm cơ sở khoa học then chốt để phục vụ công tác lập Quy hoạch, Kế hoạch sử dụng đất giai đoạn 2015 – 2020 của huyện Vị Xuyên.

Ứng dụng thực tế và triển khai

Hiện trạng triển khai tại thị trấn Vị Xuyên

Quy trình công nghệ trong đề tài đã được bàn giao và ứng dụng trực tiếp tại Phòng Tài nguyên và Môi trường huyện Vị Xuyên và UBND thị trấn Vị Xuyên.

+-----------------------------------------------------------------------------------+
|                  CẤU HÌNH HỆ THỐNG TRIỂN KHAI CHUẨN (SPECIFICATIONS)              |
|                                                                                   |
|  - Hệ điều hành:      Windows 7 Professional / Windows 10 (32-bit & 64-bit)       |
|  - Nền tảng CAD:      MicroStation V8i (SELECTseries 3) hoặc MicroStation SE      |
|  - Phần mềm lõi:      gCadas v2014 Edition (Tích hợp TT 28/2014/TT-BTNMT)         |
|  - Phần cứng tối thiểu: CPU Intel Core i3 (2.4GHz), RAM 4GB, HDD trống 20GB       |
|  - Thiết bị ngoại vi: Máy in/Plotter A0 phục vụ in ấn BĐHTSDĐ tỷ lệ 1:2000        |
+-----------------------------------------------------------------------------------+

Phân tích hiệu quả kinh tế - xã hội (ROI)

  • Tiết kiệm kinh phí: Giảm thiểu chi phí thuê tư vấn ngoại tuyến nhờ cán bộ địa chính cơ sở có thể trực tiếp vận hành quy trình cập nhật biến động.
  • Nâng cao hiệu lực quản lý: Phát hiện nhanh chóng các trường hợp lấn chiếm, tự ý chuyển mục đích sử dụng đất nông nghiệp sang đất phi nông nghiệp không qua cấp phép.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Nền tảng gCadas 2014 chạy phụ thuộc trên môi trường MicroStation, chưa vận hành độc lập hoàn toàn như các phần mềm GIS mã nguồn mở hiện đại.
  • Việc quản lý dữ liệu thuộc tính theo từng file phân tán gây khó khăn khi cần truy vấn không gian phức tạp trên quy mô toàn huyện/toàn tỉnh cùng lúc.

Hướng phát triển

  1. Chuyển đổi dữ liệu lên hệ quản trị Geodatabase: Tích hợp dữ liệu kiểm kê vào cơ sở dữ liệu PostgreSQL/PostGIS hoặc ArcGIS Server để phục vụ khai thác đa người dùng.
  2. Xây dựng cổng WebGIS quản lý đất đai: Công khai quy hoạch và hiện trạng sử dụng đất trên nền tảng Web cho người dân và doanh nghiệp tra cứu trực tuyến.

Đối tượng hưởng lợi

  • Cán bộ quản lý địa chính: Sở hữu quy trình chuẩn hóa, công cụ tự động hóa mạnh mẽ giúp hoàn thành kỳ kiểm kê đất đai đúng tiến độ pháp lý với độ chính xác cao.
  • Sinh viên & Học viên ngành Quản lý Đất đai / Địa chính: Tài liệu tham khảo ứng dụng thực tế chuyên sâu về xử lý dữ liệu viễn thám, bản đồ số và phần mềm chuyên ngành.
  • Cơ quan quản lý Nhà nước cấp Huyện/Tỉnh: Có được bộ số liệu hiện trạng đồng bộ, chuẩn hóa phục vụ trực tiếp cho việc hoạch định chiến lược phát triển kinh tế - xã hội và bảo vệ an ninh lương thực.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật phần cứng và phần mềm để triển khai gCadas?

Hệ thống yêu cầu máy trạm chạy hệ điều hành Windows (khuyến nghị Windows 7/10), cài đặt nền tảng MicroStation (SE hoặc V8i) và bộ cài đặt gCadas đã được cấu hình Seedfile chuẩn theo Thông tư 28/2014/TT-BTNMT.

2. Xử lý như thế nào khi bản đồ địa chính cũ lệch hệ quy chiếu hoặc sai biên?

Trước khi gộp bản đồ, sử dụng module nắn chuyển tọa độ affine/trắc địa trong gCadas để quy đổi các hệ tọa độ cũ (HN-72 hoặc giả định) về hệ quy chiếu VN-2000 kinh tuyến trục địa phương ($104^\circ 45'$), sau đó chạy chức năng kiểm tra tiếp biên tự động để làm sạch nút giao.

3. gCadas có xuất trực tiếp được báo cáo sang định dạng Microsoft Excel không?

Có. Module thống kê kiểm kê của gCadas được lập trình để kết xuất trực tiếp toàn bộ 14 mẫu biểu từ Biểu 01/TKĐĐ đến Biểu 14/TKĐĐ ra định dạng bảng tính .XLS, giữ nguyên định dạng form mẫu theo đúng quy chuẩn Bộ Tài nguyên và Môi trường.

4. Chi phí bản quyền và bảo trì phần mềm có cao không?

gCadas là phần mềm nội địa được tối ưu hóa cho các đơn vị quản lý đất đai tại Việt Nam, có chi phí triển khai và đào tạo thấp hơn đáng kể so với việc mua sắm các giải pháp phần mềm thương mại GIS quốc tế đắt đỏ.

5. Khả năng mở rộng quy mô dữ liệu từ cấp xã lên cấp huyện?

Dữ liệu cấp xã sau khi nghiệm thu sẽ được đóng gói thành tệp chuẩn. gCadas cung cấp module tổng hợp cấp huyện (Biểu 04/TKĐĐ) cho phép import kết quả của toàn bộ các xã, thị trấn để tổng hợp tự động số liệu toàn huyện trong vài phút.

Kết luận

Đề tài tốt nghiệp “Ứng dụng phần mềm gCadas xây dựng bản đồ hiện trạng sử dụng đất, phục vụ công tác kiểm kê đất đai năm 2014 của thị trấn Vị Xuyên, huyện Vị Xuyên, tỉnh Hà Giang” đã giải quyết trọn vẹn và khoa học một bài toán thực tiễn quan trọng trong quản lý tài nguyên môi trường. Việc ứng dụng thành công phần mềm gCadas trên nền MicroStation không chỉ nâng cao năng suất xử lý dữ liệu bản đồ lên hơn 80%, loại bỏ sai số không gian, mà còn đảm bảo tính đồng bộ pháp lý tuyệt đối cho hệ thống biểu kiểm kê theo Thông tư số 28/2014/TT-BTNMT. Kết quả nghiên cứu là tài liệu kỹ thuật có giá trị thực tiễn cao, đóng góp thiết thực vào công tác quản lý Nhà nước về đất đai và quy hoạch phát triển bền vững của địa phương.
