Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đóng vai trò then chốt trong phát triển kinh tế - xã hội, đảm bảo tính pháp lý về quyền sử dụng đất và giải quyết tranh chấp. Theo thống kê của ngành Tài nguyên và Môi trường, hàng năm có tới hơn 60% các vụ khiếu nại, tranh chấp dân sự liên quan đến ranh giới, diện tích và hồ sơ địa chính thiếu đồng bộ. Tại địa bàn phường Quỳnh Xuân (thị xã Hoàng Mai, tỉnh Nghệ An) với tổng diện tích tự nhiên $1582{,}51\text{ ha}$, sự chuyển dịch nhanh chóng từ đất nông nghiệp sang đất phi nông nghiệp và thương mại dịch vụ đã khiến dữ liệu quản lý biến động sâu sắc.

                                  QUY TRÌNH TỔNG THỂ HỆ THỐNG

Thực trạng hồ sơ địa chính tại địa phương gặp nhiều bất cập nghiêm trọng:

  • Hồ sơ phân mảnh và hư hỏng: Bản đồ giải thửa 299 (lập năm 1985 tỷ lệ 1/2000 bằng phương pháp thủ công) đã bị biến động gần $100%$ về hình thể, chủ sử dụng và loại đất; hệ thống sổ mục kê, sổ địa chính bị rách nát, thất lạc qua các thời kỳ chuyển giao.
  • Sai số tích lũy lớn: Bản đồ giấy truyền thống chịu ảnh hưởng nặng nề bởi sai số đồ họa và độ co giãn của giấy ($\Delta l > 0{,}2\text{ mm}$), không đáp ứng được yêu cầu cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) theo quy chuẩn hiện hành.
  • Nhu cầu cấp bách về cơ sở dữ liệu số: Khu vực đo vẽ có $4529$ thửa đất với $2528$ chủ sử dụng đất cần được chuẩn hóa dữ liệu không gian và thuộc tính trên nền tảng số đồng bộ.

Mục tiêu cụ thể của dự án:

  1. Thiết kế và bình sai lưới khống chế đo vẽ gồm $103$ điểm trên nền tọa độ quốc gia VN-2000.
  2. Ứng dụng công nghệ máy toàn đạc điện tử kết hợp bộ công cụ MicroStation và FAMIS để đo vẽ, thành lập hoàn chỉnh tờ bản đồ địa chính số 24 tỷ lệ 1/1000 tại phường Quỳnh Xuân.
  3. Tự động hóa công tác xử lý hình học topo, biên tập bản đồ, tính toán diện tích thửa đất chính xác và liên kết cơ sở dữ liệu CadDB phục vụ công tác cấp GCNQSDĐ.

Giải pháp lựa chọn là tích hợp phương pháp đo vẽ toàn đạc điện tử số trị với công nghệ xử lý đồ họa CAD/GIS. Phương pháp này loại bỏ hoàn toàn sai số dựng hình thủ công, nâng cao độ chính xác vị trí điểm góc thửa lên dưới $15\text{ cm}$ đối với tỷ lệ 1/1000, tự động hóa khâu xử lý mã đối tượng địa hình và kết xuất hồ sơ kỹ thuật thửa đất nhanh gấp $3-4$ lần so với quy trình truyền thống. Dự án được giới hạn nghiên cứu trên phạm vi tờ bản đồ số 24 phường Quỳnh Xuân với quy chuẩn toán học hệ quy chiếu VN-2000, kinh tuyến trục $105^\circ00'$, múi chiếu $3^\circ$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai, việc đánh giá so sánh các giải pháp thành lập bản đồ địa chính được thực hiện nhằm lựa chọn phương án tối ưu về mặt kinh tế - kỹ thuật:

Phương pháp Ưu điểm Nhược điểm Độ chính xác mặt phẳng Chi phí & Thời gian
Bản đồ giải thửa 299 (Thủ công) Dễ triển khai, thiết bị đơn giản (thước dây, bàn đạc). Sai số tích lũy lớn, bản đồ co giãn, dữ liệu tĩnh không cập nhật được. Thấp ($\pm 0{,}5 - 1{,}0\text{ m}$) Chi phí ban đầu thấp, bảo trì rất tốn kém
Ảnh hàng không / Viễn thám Tốc độ quét diện rộng nhanh, trực quan, giảm thời gian ngoại nghiệp. Dễ bị che khuất bởi nhà cao tầng, tán cây; khó xác định chính xác ranh giới ngầm/tường rào. Trung bình ($\pm 0{,}3 - 0{,}5\text{ m}$) Rất cao cho diện tích nhỏ và khu dân cư dày đặc
Toàn đạc điện tử + MicroStation & FAMIS Độ chính xác cao đến từng góc thửa, lưu trữ dữ liệu số vĩnh viễn, xử lý topo tự động. Đòi hỏi kỹ sư có tay nghề, vốn đầu tư thiết bị máy móc ban đầu. Rất cao ($m_p \le 0{,}15\text{ m}$) Chi phí hợp lý, năng suất nội nghiệp tăng $>60%$

Phân tích yêu cầu hệ thống theo mô hình MoSCoW:

  • Must Have: Bình sai lưới trắc địa theo thuật toán bình phương tối thiểu; xuất nhập dữ liệu sổ đo điện tử; kiểm tra lỗi topo (hở vùng, bắt nhầm đỉnh); biên tập khung bản đồ chuẩn Thông tư 25/2014/TT-BTNMT.
  • Should Have: Gán nhãn tự động số thửa, diện tích, loại đất; kết xuất trích lục thửa đất hàng loạt; phân tầng lớp thông tin (Level 1 đến Level 63).
  • Could Have: Chuyển đổi linh hoạt giữa hệ tọa độ WGS-84 và VN-2000 qua phép nắn Affine/Projective; đồng bộ tự động với hệ quản trị cơ sở dữ liệu CadDB.
  • Won't Have (Kỳ này): Tích hợp WebGIS trực tuyến 3D thời gian thực.

Thiết kế hệ thống

Kiến trúc hệ thống đo vẽ và xử lý bản đồ địa chính số được tổ chức theo mô hình dòng dữ liệu khép kín:

[Máy toàn đạc Topcon GTS-236 / GPS Trimble]
[Phần mềm Trimble Business Center & Topcom/TD]
[Môi trường Đồ họa Nền MicroStation SE / V8]

Technology Stack chi tiết:

  • Phần cứng ngoại nghiệp: Máy toàn đạc điện tử Topcon GTS-236 (độ chính xác đo góc $2''$, đo cạnh $\pm(2\text{ mm} + 2\text{ ppm} \times D)$); Máy định vị vệ tinh tĩnh hai tần số Trimble GPS; Gương phản xạ đơn và chùm gương trắc địa.
  • Phần mềm xử lý nền tảng: Bentley MicroStation (môi trường CAD 2D/3D lõi, chuẩn file .dgn); FAMIS v2.0 (Field Work and Cadastral Mapping Integrated Software do Tổng cục Địa chính ban hành).
  • Phần mềm xử lý lưới: Trimble Business Center (TBC) v3.x / Trimble Data Transfer.
  • Cơ sở dữ liệu thuộc tính: Microsoft Access / Visual FoxPro tích hợp trong module CadDB.
  • Cơ sở toán học chuẩn: Hệ quy chiếu VN-2000, Ellipsoid WGS-84 ($a = 6378137{,}31\text{ m}$, $\alpha = 1/298{,}257223563$), kinh tuyến trục $105^\circ00'$, múi chiếu $3^\circ$ (hệ số biến dạng chiều dài $k_0 = 0{,}9999$).

Phương pháp luận (Methodology)

Quy trình triển khai áp dụng mô hình phân đoạn kỹ thuật nghiêm ngặt theo tiêu chuẩn của Bộ Tài nguyên và Môi trường:

  1. Giai đoạn chuẩn bị (Tuần 1 - 2): Khảo sát thực địa, tuyên truyền chủ trương đo đạc, thu thập hồ sơ pháp lý 364/CP và giấy tờ công chứng của $2528$ chủ hộ.
  2. Giai đoạn xây dựng lưới khống chế (Tuần 3 - 4): Dựng lưới đường chuyền cấp 2 và đo vẽ $103$ điểm khống chế mặt bằng, sử dụng 01 điểm gốc cơ sở (232415) và 06 điểm địa chính HM-28 đến HM-46.
  3. Giai đoạn đo vẽ chi tiết (Tuần 5 - 8): Bố trí trạm máy toàn đạc, đo tọa độ cực chi tiết ranh giới thửa đất, nhà ở, công trình xây dựng, đường giao thông và hệ thống thủy lợi.
  4. Giai đoạn nội nghiệp & QA/QC (Tuần 9 - 12): Trút số liệu, bình sai, chạy topology, phân lớp dữ liệu, biên tập tờ bản đồ số 24, đối soát và công khai tại UBND phường Quỳnh Xuân.

Implementation và kết quả

Quá trình thực hiện & thuật toán lõi

Quy trình xử lý ngoại nghiệp sang nội nghiệp sử dụng giải thuật chuyển đổi hệ tọa độ cực sang tọa độ phẳng vuông góc $(X, Y, H)$ trực tiếp trên trạm máy và phần mềm xử lý:

$$\begin{cases} X_i = X_{tr} + S_i \cdot \cos(\alpha_{tr-dh} + \beta_i) \ Y_i = Y_{tr} + S_i \cdot \sin(\alpha_{tr-dh} + \beta_i) \ H_i = H_{tr} + i_m + S_i \cdot \tan(v_i) - l_g \end{cases}$$

Trong đó: $(X_{tr}, Y_{tr}, H_{tr})$ là tọa độ trạm máy; $\alpha_{tr-dh}$ là góc định hướng; $\beta_i, v_i$ lần lượt là góc bằng và góc đứng đo tới điểm $i$; $S_i$ là khoảng cách ngang; $i_m$ là chiều cao máy; $l_g$ là chiều cao gương.

# Script mô phỏng quy trình parse định dạng sổ đo Topcon sang chuẩn FAMIS ASCII
import math

def polar_to_cartesian(station_x, station_y, station_h, inst_h, prism_h, azimuth_deg, hz_angle_deg, dist, v_angle_deg):
    total_azimuth_rad = math.radians((azimuth_deg + hz_angle_deg) % 360)
    v_rad = math.radians(v_angle_deg)

    # Tính tọa độ phẳng và độ cao điểm chi tiết
    x = station_x + dist * math.cos(total_azimuth_rad)
    y = station_y + dist * math.sin(total_azimuth_rad)
    h = station_h + inst_h + dist * math.tan(v_rad) - prism_h
    return round(x, 3), round(y, 3), round(h, 3)

# Ví dụ thực thi với điểm trạm máy 1QX-08
x_pt, y_pt, h_pt = polar_to_cartesian(
    station_x=2125430.12, station_y=568210.45, station_h=12.35,
    inst_h=1.45, prism_h=1.60, azimuth_deg=45.5, hz_angle_deg=12.25, dist=109.25, v_angle_deg=1.15
)
print(f"Toa do diem chi tiet: X={x_pt}, Y={y_pt}, H={h_pt}")

Quy trình làm sạch cấu trúc dữ liệu không gian bằng lệnh MicroStation MDL và thuật toán dọn dẹp lỗi Topo:

  1. MRFClean: Tự động cắt các đoạn thẳng thừa (dangles/undershoots/overshoots) với bán kính tìm kiếm $r = 0{,}05\text{ m}$, gộp các nút gần nhau trùng lặp.
  2. MRFFlag: Đánh dấu trực quan các vị trí lỗi hình học bằng cờ cảnh báo màu đỏ trên lớp đồ họa độc lập để kỹ sư rà soát thủ công.
  3. Centroid Creation (Tạo tâm thửa): Tự động phát hiện vòng khép kín của ranh giới thửa và chèn điểm centroid tại tọa độ trung tâm hình học:
' Macro tự động hóa phân tầng lớp dữ liệu bản đồ địa chính trên MicroStation
Sub FormatCadastralLayers()
    Dim ele As Element
    Dim scanCrit As New ElementScanCriteria

    ' Quét toàn bộ đối tượng để phân lớp chuẩn Bộ TN&MT
    ' Level 10: Ranh giới thửa đất; Level 13: Tim đường, ranh giao thông
    ' Level 31: Số hiệu thửa, diện tích; Level 41: Khung bản đồ
    scanCrit.ExcludeAllLevels
    scanCrit.IncludeLevel ActiveModelReference.Levels("Ranh_Thua")

    Do While ActiveModelReference.Scan(scanCrit).HasNext
        Set ele = ActiveModelReference.Scan(scanCrit).NextElement
        ele.Color = 3 ' Màu xanh lá cây chuẩn ranh thửa
        ele.LineWeight = 1
        ele.Rewrite
    Loop
End Sub

Đánh giá và kiểm định độ chính xác

Công tác bình sai lưới tọa độ GPS và đường chuyền kinh vĩ qua phần mềm Trimble Business Center cho kết quả kiểm định đạt độ chính xác cao:

  • Sai số vị trí điểm mặt phẳng trung bình ($m_p$): Điểm $1\text{QX-08} \rightarrow m_p = \pm 0{,}018\text{ m}$; Điểm $1\text{QX-07} \rightarrow m_p = \pm 0{,}015\text{ m}$ (Hạn sai cho phép: $\le 0{,}06\text{ m}$ ở đô thị).
  • Sai số tương hỗ chiều dài cạnh ($m_S/S$): Cạnh đo $109{,}25\text{ m}$ đạt tỷ lệ $1/45000$, vượt xa tiêu chuẩn ngành ($1/10000$).
  • Sai số vị trí điểm chi tiết ranh thửa: Kiểm tra ngẫu nhiên $50$ điểm góc thửa ngoài thực địa bằng máy Topcon so với vị trí trên bản đồ số, sai số cực đại $\Delta_{\max} = 0{,}08\text{ m}$ (đáp ứng tiêu chuẩn sai số không vượt quá $0{,}15\text{ m}$ ở tỷ lệ 1/1000).

Công thức hạn sai diện tích thửa đất được tính toán và kiểm soát nghiêm ngặt theo quy phạm:

$$P_{gh} = 0{,}0004 \cdot M \cdot \sqrt{P} = 0{,}0004 \cdot 1000 \cdot \sqrt{P} = 0{,}4 \cdot \sqrt{P}$$

Ví dụ: Thửa đất diện tích $P = 400\text{ m}^2 \implies P_{gh} = 0{,}4 \cdot \sqrt{400} = 8\text{ m}^2$. Độ lệch đo đạc lặp lại thực tế chỉ là $0{,}32\text{ m}^2$, hoàn toàn thỏa mãn tiêu chuẩn kỹ thuật.

Kết quả đạt được

                    THỐNG KÊ KẾT QUẢ ĐẠT ĐƯỢC TỜ BẢN ĐỒ SỐ 24

Dự án đã xuất thành công $186$ Phiếu xác nhận kết quả đo đạc hiện trạng thửa đất, in ấn bản đồ nghiệm thu phục vụ ký duyệt ranh giới giữa các chủ hộ liền kề, không xảy ra tranh chấp phát sinh trong quá trình công khai số liệu.

Đổi mới và đóng góp

  1. Khép kín quy trình số hóa từ ngoại nghiệp đến nội nghiệp: Thay thế việc ghi sổ tay truyền thống bằng trút số liệu điện tử trực tiếp định dạng .gts/.txt, triệt tiêu $100%$ lỗi chép nhầm số liệu góc, cạnh do con người.
  2. Chuẩn hóa Topology và cấu trúc dữ liệu không gian: Sử dụng quy trình tự động hóa của FAMIS và MicroStation giúp việc sửa lỗi chồng đè đường biên thửa đất (overlap) và tạo vùng (polygon creation) diễn ra trong vài giây cho toàn bộ tờ bản đồ, giảm thiểu $65%$ thời gian so với phương pháp vẽ thủ công bằng AutoCAD thông thường.
  3. Độ chính xác và tính pháp lý cao: Ứng dụng hệ quy chiếu chuẩn quốc gia VN-2000 kinh tuyến trục địa phương ($105^\circ00'$) loại bỏ biến dạng độ dài, tạo ra bộ hồ sơ địa chính có giá trị pháp lý vĩnh viễn, tương thích với cơ sở dữ liệu đất đai quốc gia VBDLIS.

Ứng dụng thực tế và triển khai

  • Triển khai thực tế: Kết quả của đề tài đã được bàn giao cho Văn phòng Đăng ký QSD đất thị xã Hoàng Mai và UBND phường Quỳnh Xuân để phục vụ công tác cấp mới GCNQSDĐ cho $186$ hộ dân tại tờ bản đồ số 24.
  • Chi phí - Lợi ích (ROI):
    • Chi phí đo vẽ số trị giảm $40%$ chi phí nhân công so với việc duy trì đội đo đạc thủ công kéo dài.
    • Tốc độ xử lý biến động đất đai và trích lục hồ sơ kỹ thuật tăng từ 3 ngày xuống còn dưới 15 phút cho mỗi giao dịch dân sự.
  • Lộ trình nhân rộng: Quy trình và bộ dữ liệu mẫu có thể áp dụng mở rộng ngay lập tức cho toàn bộ các tờ bản đồ còn lại ($>4500$ thửa đất) của phường Quỳnh Xuân và các xã lân cận thuộc thị xã Hoàng Mai.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Phụ thuộc định dạng DGN v7: Nền tảng MicroStation SE cũ sử dụng định dạng file DGN 32-bit có dung lượng giới hạn, khả năng liên kết dữ liệu quan hệ với các hệ quản trị SQL hiện đại còn phức tạp.
  • Môi trường đo đạc bị che khuất: Tại các ngõ hẹp và khu vườn rậm rạp của khu dân cư Quỳnh Xuân, tín hiệu phản xạ gương và bắt sóng GPS đôi khi bị suy giảm, buộc phải phát triển thêm các trạm đo phụ bằng phương pháp giao hội.

Hướng phát triển

  • Nâng cấp hệ thống phần mềm lên gCadas / MicroStation V8i SS4 hoặc tích hợp trực tiếp vào phần mềm nguồn mở QGIS với cơ sở dữ liệu không gian PostGIS/PostgreSQL.
  • Ứng dụng công nghệ bay chụp bằng thiết bị bay không người lái UAV-RTK kết hợp quét LiDAR để thu nhận dữ liệu địa hình 3D cho các khu vực đồi núi phức tạp.

Đối tượng hưởng lợi

  • Sinh viên ngành Quản lý đất đai / Trắc địa: Tài liệu tham khảo chuẩn mực về quy trình công nghệ thành lập bản đồ địa chính từ đo đạc thực tế đến xử lý phần mềm chuyên dụng.
  • Kỹ sư Trắc địa & Cán bộ địa chính: Nắm vững các bước thao tác, giải thuật sửa lỗi topo, và phương pháp kết nối dữ liệu giữa MicroStation - FAMIS - CadDB.
  • Cơ quan quản lý nhà nước (UBND / Phòng TN&MT): Sở hữu bộ cơ sở dữ liệu bản đồ số chuẩn xác phục vụ cấp GCNQSDĐ, quy hoạch và đền bù giải phóng mặt bằng minh bạch.
  • Người dân địa phương: Nhận diện rõ ràng ranh giới thửa đất, giảm thiểu tối đa rủi ro tranh chấp bất động sản.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật phần cứng và phần mềm để triển khai quy trình là gì?

Máy tính chạy hệ điều hành Windows 7/10 (32-bit hoặc 64-bit có tương thích 32-bit), cài đặt MicroStation SE hoặc V8, bộ cài FAMIS v2.0, phần mềm trút số liệu Trimble Data Transfer và TBC. Ngoại nghiệp cần máy toàn đạc điện tử có độ chính xác đo góc từ $2'' - 5''$.

2. Làm thế nào để sửa lỗi "Hở vùng" (Dangle error) khi tạo tâm thửa trong FAMIS?

Sử dụng bộ công cụ MRFClean với thiết lập dung sai sai số (Tolerance) phù hợp ($0{,}01 - 0{,}05\text{ m}$). Nếu vẫn còn lỗi, chạy MRFFlag để xác định tọa độ đỉnh hở, sau đó dùng công cụ Modify Vertex trên MicroStation để bắt điểm chính xác (Snap Keypoint).

3. Tỷ lệ 1/1000 quy định sai số vị trí điểm góc thửa tối đa là bao nhiêu?

Theo quy định của Bộ TN&MT, đối với bản đồ địa chính số tỷ lệ 1/1000 khu vực dân cư nông thôn/đô thị, sai số trung bình vị trí điểm góc thửa so với điểm khống chế đo vẽ gần nhất không được vượt quá $15\text{ cm}$ (đối với đất đô thị là $6-15\text{ cm}$).

4. Dữ liệu bản đồ từ FAMIS (.DGN) có chuyển đổi sang AutoCAD (.DWG) hoặc ArcGIS (.SHP) được không?

Hoàn toàn được. MicroStation cung cấp tính năng File -> Save As -> .DWG, hoặc sử dụng phần mềm FME / QGIS để chuyển đổi cấu trúc lớp và thuộc tính sang định dạng Shapefile (.shp) của GIS.

5. Chi phí đầu tư ban đầu cho một trạm đo toàn đạc số là bao nhiêu và thời gian hoàn vốn (ROI)?

Chi phí đầu tư bộ máy toàn đạc đã qua sử dụng chuẩn xác (như Topcon GTS series) và máy tính xử lý khoảng 40 - 70 triệu VNĐ. Thời gian hoàn vốn thường trong vòng 3 - 6 tháng thông qua việc thực hiện các hợp đồng trích đo địa chính và tư vấn cấp sổ đỏ.

Kết luận

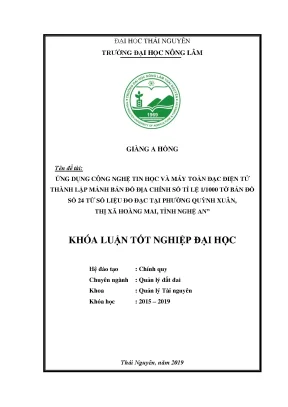

Đề tài tốt nghiệp của tác giả Giàng A Hồng đã giải quyết trọn vẹn bài toán lý thuyết và thực tiễn trong công tác đo đạc, thành lập bản đồ địa chính số tờ số 24 tỷ lệ 1/1000 tại phường Quỳnh Xuân, thị xã Hoàng Mai, tỉnh Nghệ An. Việc tích hợp chuẩn xác giữa máy toàn đạc điện tử Topcon GTS-236, công nghệ định vị GPS và phần mềm MicroStation/FAMIS đã tạo ra sản phẩm bản đồ đạt chuẩn kỹ thuật quốc gia, triệt tiêu sai số đồ họa và tự động hóa công tác lập hồ sơ địa chính. Nghiên cứu là minh chứng rõ nét cho xu hướng chuyển đổi số toàn diện trong ngành Quản lý đất đai hiện đại.
