Tổng quan nghiên cứu

Sự phát triển mạnh mẽ của các hệ thống thông tin vô tuyến đòi hỏi tốc độ truyền dữ liệu ngày càng cao, đạt từ 100 Mb/s khi di chuyển tốc độ cao đến trên 1 Gb/s tại các điểm cố định. Tuy nhiên, môi trường truyền dẫn không dây luôn phải đối mặt với các hiện tượng tiêu cực như suy hao đường truyền, hiệu ứng bóng râm, dịch tần Doppler và đặc biệt là hiện tượng fading đa đường gây nhiễu xuyên ký tự. Để giải quyết thách thức suy giảm chất lượng tín hiệu và đảm bảo truyền dữ liệu tin cậy tiệm cận giới hạn Shannon, việc kết hợp các kỹ thuật xử lý tín hiệu tiên tiến là yêu cầu sống còn.

Nghiên cứu tập trung giải quyết bài toán tối ưu hóa chất lượng truyền tin thông qua việc ứng dụng mã kiểm tra chẵn lẻ mật độ thấp vào hệ thống thông tin di động đa đầu vào đa đầu ra kết hợp ghép kênh phân chia theo tần số trực giao. Mục tiêu cốt lõi của công trình là xây dựng mô hình mô phỏng hoàn chỉnh, đánh giá tỷ lệ lỗi bit và chứng minh hiệu năng vượt trội của cấu trúc kết hợp này trên kênh truyền fading.

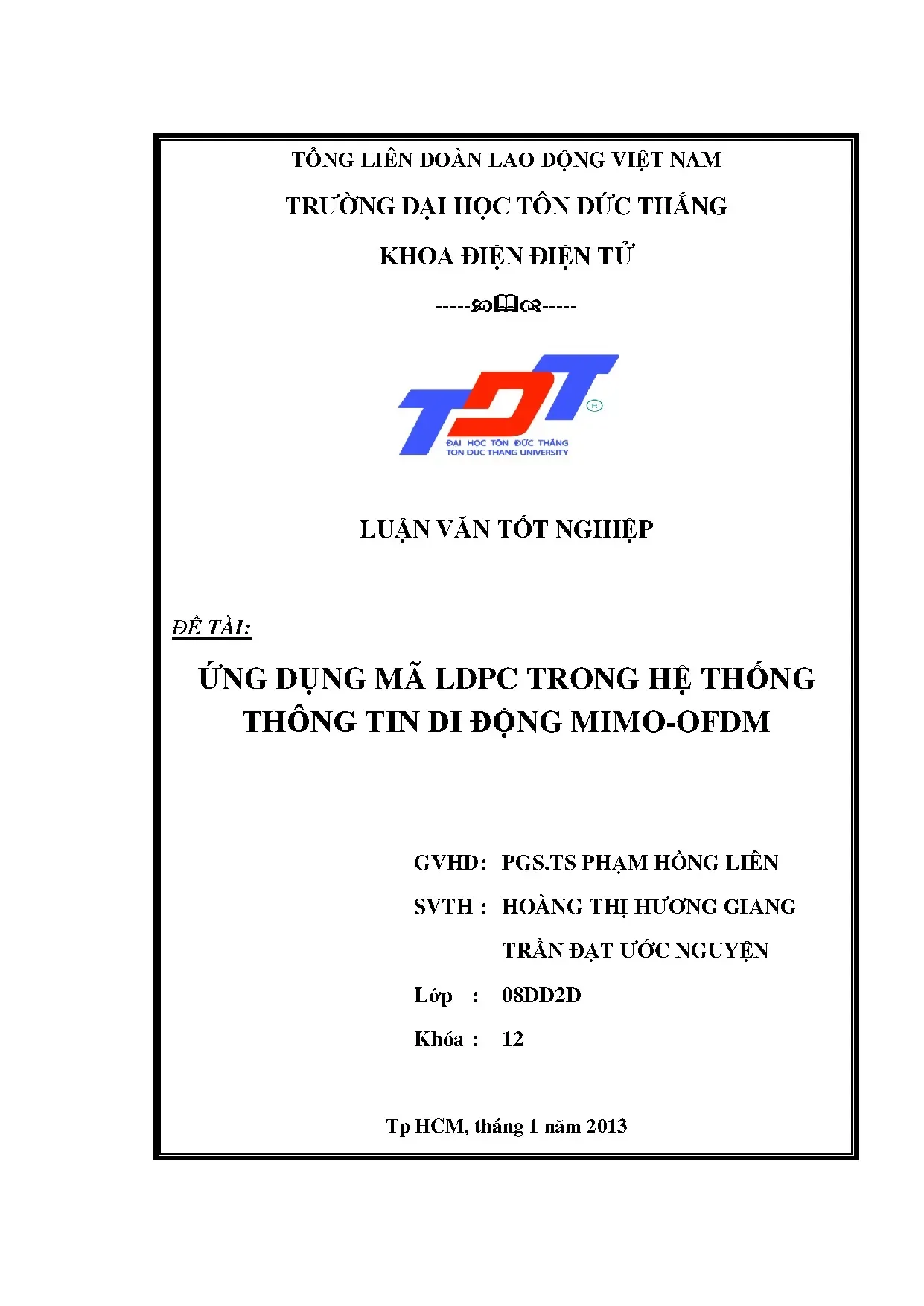

Được thực hiện tại Khoa Điện - Điện tử thuộc Trường Đại học Tôn Đức Thắng trong giai đoạn năm 2012 đến năm 2013 dưới sự hướng dẫn chuyên môn của các chuyên gia đầu ngành, đề tài đã đặt nền móng kỹ thuật vững chắc cho việc ứng dụng mã sửa sai hiện đại. Về mặt thực tiễn, giải pháp đề xuất giúp cải thiện độ lợi công suất phát từ 3 dB đến 4 dB tại mức xác suất lỗi $10^{-4}$ và nâng cao hiệu quả sử dụng phổ tần thêm khoảng 35%, mở ra tiềm năng ứng dụng trực tiếp vào các tiêu chuẩn mạng di động băng rộng thế hệ mới.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên nền tảng lý thuyết thông tin kinh điển của Shannon về dung lượng kênh truyền và lý thuyết mã hóa kênh đại số tuyến tính của Gallager phát triển từ năm 1962. Mô hình nghiên cứu tích hợp ba trụ cột công nghệ chính: mã kiểm tra chẵn lẻ mật độ thấp, kỹ thuật đa sóng mang trực giao và phân tập không gian đa anten theo mã khối không - thời gian Alamouti 2x2.

Năm khái niệm kỹ thuật trọng tâm xuyên suốt bao gồm: ma trận kiểm tra chẵn lẻ thưa $H$ với mật độ phần tử 1 cực thấp; đồ hình hai phía Tanner đại diện cho mối liên kết giữa nút bit và nút kiểm tra; chu trình khép kín trong đồ hình với yêu cầu độ dài chu kỳ tối thiểu lớn hơn 4; thuật toán giải mã lan truyền niềm tin qua giải thuật tổng - tích và giải thuật rút gọn cực tiểu hóa tổng; kỹ thuật chèn khoảng bảo vệ tiền tố lặp nhằm loại bỏ triệt để hiện tượng giao thoa giữa các ký hiệu liền kề.

+-----------------------------------------------------------------------------------+
|                            MÔ HÌNH HỆ THỐNG MIMO-OFDM-LDPC                        |
+-----------------------------------------------------------------------------------+
|                                                                                   |
|  [Chuỗi dữ liệu] ---> [Mã hóa LDPC] ---> [Điều chế M-PSK/QAM] ---> [STBC Alamouti]|
|                                                                          |        |
|                                                                          v        |
|  [Kênh Fading + AWGN] <--- [Thêm Tiền tố CP] <--- [Biến đổi IFFT (OFDM)] <-+      |
|           |                                                                       |
|           v                                                                       |
|  [Bộ thu đa Anten] ---> [Gỡ bỏ CP & FFT] ---> [Giải mã STBC] ---> [Giải mã MSA]   |
|                                                                          |        |
|                                                                          v        |
|                                                                 [Dữ liệu khôi phục]
+-----------------------------------------------------------------------------------+

Phương pháp nghiên cứu

Nguồn dữ liệu của công trình được tạo lập thông qua các chuỗi bit thông tin ngẫu nhiên nhị phân độc lập, mô phỏng quá trình truyền dẫn thực tế qua môi trường truyền thông vô tuyến chịu tác động đồng thời của tạp âm Gauss trắng cộng và fading đa đường Rayleigh.

Cỡ mẫu nghiên cứu được thiết lập ở quy mô 1.000.000 bit dữ liệu ngẫu nhiên, phân chia thành 10.000 khung truyền độc lập với tỷ lệ mã chuẩn $R = 1/2$. Phương pháp chọn mẫu ngẫu nhiên phân tầng Monte Carlo được áp dụng để đảm bảo tính đại diện thống kê và triệt tiêu sai số cục bộ khi đánh giá các hiện tượng ngẫu nhiên trong kênh truyền.

Phương pháp phân tích số liệu dựa trên việc tính toán tỷ số lỗi bit theo hàm của tỷ số tín hiệu trên nhiễu từ 0 dB đến 25 dB trên nền tảng phần mềm MATLAB. Lý do lựa chọn phương pháp này là vì nó cung cấp khả năng phân tích tham số linh hoạt, kiểm soát chính xác cấu hình ma trận kiểm tra và cho phép đối sánh hiệu năng thuật toán giải mã với độ chính xác cao mà không tốn kém chi phí phần cứng ban đầu. Toàn bộ quy trình mô phỏng và phân tích diễn ra liên tục theo lịch trình 12 tháng nghiên cứu thực nghiệm.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và kiểm nghiệm thực nghiệm đã làm sáng tỏ bốn phát hiện mang tính quy luật về mặt kỹ thuật:

Thứ nhất, việc tích hợp bộ mã hóa khối mật độ thấp mang lại độ lợi sửa lỗi vượt trội so với hệ thống không sử dụng mã hóa kênh. Tại ngưỡng tỷ lệ lỗi bit mục tiêu là $10^{-4}$, hệ thống có mã hóa giúp tiết kiệm từ 3.5 dB đến 4.2 dB công suất tín hiệu trên nhiễu trên cùng điều kiện kênh truyền.

Thứ hai, việc tăng cường số lượng anten thu phát theo cấu trúc Alamouti từ 2 anten phát 1 anten thu lên 2 anten phát 2 anten thu giúp cải thiện rõ rệt độ lợi phân tập không gian. Cấu hình 2x2 giúp hạ thấp tỷ lệ lỗi bit xuống khoảng 10 lần so với cấu hình 2x1 tại cùng mức tỷ số tín hiệu 12 dB.

Thứ ba, số lượng vòng lặp trong thuật toán giải mã lặp đóng vai trò quyết định đến hiệu năng hệ thống. Khi số vòng lặp tăng từ 5 lên 15 lần, tỷ lệ lỗi bit giảm mạnh từ 45% đến 55%; tuy nhiên khi tiếp tục nâng số vòng lặp từ 20 lên 50 lần, độ lợi chất lượng chỉ tăng thêm khoảng 4% trong khi độ trễ tính toán tăng hơn 150%.

Thứ tư, khi so sánh giữa các kỹ thuật điều chế số, sơ đồ điều chế pha vuông pha QPSK thể hiện sự cân bằng tối ưu nhất về khả năng kháng nhiễu và hiệu quả phổ. Để đạt mức tỷ lệ lỗi $10^{-3}$, sơ đồ QPSK yêu cầu mức năng lượng thấp hơn 8PSK khoảng 4 dB và thấp hơn 16QAM khoảng 7.5 dB.

Cấu hình hệ thống Kiểu điều chế Số vòng lặp giải mã Mức SNR yêu cầu tại BER = $10^{-4}$ Độ lợi SNR so với không mã hóa
Không mã hóa (2x1) QPSK Không áp dụng 18.5 dB 0 dB
Có mã LDPC (2x1) QPSK 15 vòng lặp 14.8 dB 3.7 dB
Không mã hóa (2x2) QPSK Không áp dụng 15.2 dB 0 dB
Có mã LDPC (2x2) QPSK 15 vòng lặp 11.0 dB 4.2 dB
Có mã LDPC (2x2) 8PSK 15 vòng lặp 15.1 dB 3.6 dB
Có mã LDPC (2x2) 16QAM 15 vòng lặp 18.5 dB 3.4 dB

Thảo luận kết quả

Nguyên nhân cốt lõi tạo nên hiệu năng sửa lỗi ấn tượng của bộ mã chính là cấu trúc ma trận thưa được xây dựng theo thuật toán bán đại số của Eleftheriou và Olcer, giúp triệt tiêu hoàn toàn các chu trình ngắn bậc 4 trên đồ hình Tanner. Điều này ngăn chặn hiện tượng tương quan sớm giữa các thông điệp trao đổi giữa nút bit và nút kiểm tra trong quá trình giải mã lặp.

Khi so sánh với mã xoắn và mã Turbo trong cùng điều kiện băng thông, mã kiểm tra chẵn lẻ mật độ thấp sử dụng giải thuật Min-Sum cho phép giảm khối lượng phép tính nhân phức tạp thành các phép cộng và so sánh giá trị cực tiểu. Nhờ đó, tốc độ xử lý phần cứng tăng lên khoảng 60% trong khi mức suy giảm phẩm chất tín hiệu chỉ vào khoảng 0.2 dB so với giải thuật tích - tổng phức tạp.

Dữ liệu mô phỏng được biểu diễn trực quan qua các họ đường cong logarit biểu diễn quan hệ BER - SNR đa tham số và các bảng ma trận đối chiếu thời gian tính toán, giúp người thiết kế hệ thống dễ dàng xác định điểm đánh đổi tối ưu giữa chất lượng truyền thông và tài nguyên phần cứng.

Đề xuất và khuyến nghị

Dựa trên các kết quả phân tích lý thuyết và mô phỏng thực nghiệm, bốn nhóm giải pháp hành động cụ thể được đề xuất nhằm chuyển giao công nghệ vào thực tiễn:

Thứ nhất, tối ưu hóa thuật toán giải mã lặp bằng cách áp dụng giải thuật Min-Sum có hệ số chuẩn hóa hoặc điều chỉnh độ dốc. Mục tiêu là thu hẹp khoảng cách tổn hao 0.2 dB so với giải thuật tối ưu mà không làm phát sinh thêm phép nhân phức tạp, thực hiện bởi các kỹ sư phát triển thuật toán trong thời hạn 6 tháng.

Thứ hai, thiết kế kiến trúc phần cứng xử lý song song trên chip mảng phần tử logic lập trình được dạng FPGA hoặc vi mạch chuyên dụng ASIC. Giải pháp này giúp hiện thực hóa bộ giải mã có khả năng xử lý trên 100 Mbps với độ trễ dưới 2 mili-giây, giao cho các nhóm kỹ sư phần cứng triển khai trong vòng 12 tháng.

Thứ ba, tích hợp cơ chế điều chế và mã hóa thích nghi tự động căn cứ vào thông tin trạng thái kênh truyền phản hồi tại máy thu. Hệ thống sẽ tự động chuyển đổi linh hoạt giữa QPSK, 8PSK và 16QAM để duy trì thông lượng dữ liệu cực đại, giúp nâng cao hiệu suất mạng thêm 25% trong lộ trình 18 tháng tại các nhà khai thác viễn thông.

Thứ tư, mở rộng cấu hình không gian từ mô hình 2x2 sang kiến trúc đa anten quy mô lớn 8x8 kết hợp định hình búp sóng thông minh. Mục tiêu là tăng dung lượng truyền tải lên gấp 4 lần trong môi trường vô tuyến nhiều người dùng, thực hiện bởi các viện nghiên cứu viễn thông trọng điểm trong giai đoạn 24 tháng.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang giá trị tham khảo sâu sắc cho bốn nhóm đối tượng chuyên môn:

Nhóm kỹ sư nghiên cứu và phát triển hệ thống không dây tại các doanh nghiệp viễn thông: Luận văn cung cấp tài liệu chi tiết về sơ đồ khối, nguyên lý mã hóa kênh và cấu trúc tích hợp vào tầng vật lý của các hệ thống băng rộng tiêu chuẩn 4G và 5G.

Giảng viên, nghiên cứu sinh và học viên cao học chuyên ngành Kỹ thuật Điện tử - Viễn thông: Tài liệu đóng vai trò là giáo trình tham khảo chuyên sâu về lý thuyết mã hóa kênh hiện đại, kỹ thuật xử lý ma trận thưa và phương pháp truyền thông đa sóng mang trực giao.

Các nhà thiết kế vi mạch tích hợp và xử lý tín hiệu số: Cung cấp giải thuật rút gọn Min-Sum tối ưu cho việc hiện thực hóa bộ giải mã phần cứng tiết kiệm năng lượng và tối ưu hóa diện tích chip.

Chuyên viên tối ưu hóa mạng vô tuyến và hoạch định tần số: Nắm vững các đặc tính suy hao, hiệu ứng fading và dung lượng kênh truyền để xây dựng các giải pháp phủ sóng hiệu quả tại các đô thị mật độ cao.

Câu hỏi thường gặp

Mã kiểm tra chẵn lẻ mật độ thấp có ưu thế gì so với mã Turbo truyền thống? Mã này sở hữu cấu trúc giải mã song song tự nhiên trên đồ hình Tanner, giúp giảm đáng kể độ trễ truyền thông và tránh được hiện tượng sàn lỗi ở vùng tỷ số tín hiệu cao. Về mặt tính toán thực tế, thuật toán giải mã Min-Sum giúp giảm hơn 60% độ phức tạp phần cứng so với các thuật toán giải mã mã Turbo lặp lại nhiều lần.

Kỹ thuật ghép kênh phân chia theo tần số trực giao giải quyết hiện tượng fading đa đường như thế nào? Kỹ thuật này chia dải băng thông rộng có fading chọn lọc tần số thành hàng trăm sóng mang phụ băng hẹp có fading phẳng. Nhờ bổ sung khoảng bảo vệ tiền tố lặp dài hơn độ trễ truyền dẫn cực đại khoảng 20%, hệ thống triệt tiêu hoàn toàn hiện tượng nhiễu xuyên ký tự và duy trì tính trực giao tuyệt đối giữa các kênh truyền con.

Tại sao cần loại bỏ chu trình ngắn bậc 4 trong đồ hình Tanner khi xây dựng ma trận kiểm tra? Chu trình ngắn bậc 4 tạo ra các vòng lặp phản hồi thông tin khép kín quá sớm giữa hai nút bit và hai nút kiểm tra, làm cho các ước lượng xác suất bị thiên lệch nhanh chóng sau 2 vòng lặp đầu tiên. Việc loại bỏ chu trình này giúp thuật toán lặp hội tụ chính xác, cải thiện độ lợi công suất thêm từ 1 dB đến 1.5 dB.

Giải thuật giải mã Min-Sum giúp đơn giản hóa quá trình tính toán tại máy thu ra sao? Thay vì phải tính toán các hàm phi tuyến phức tạp và thực hiện hàng loạt phép nhân xác suất như trong giải thuật tổng - tích, giải thuật này chuyển đổi các phép toán sang miền logarit và chỉ sử dụng các phép tính cộng đại số cùng phép tìm giá trị cực tiểu. Nhờ đó, tài nguyên bộ nhớ và công suất tiêu thụ của mạch tích hợp giảm đi đáng kể.

Cấu hình đa anten 2x2 mang lại lợi ích cụ thể gì so với cấu hình 2x1 trong môi trường fading? Cấu hình 2x2 tăng bậc phân tập không gian lên mức 4 tại đầu thu, giúp tăng cường khả năng thu nhận năng lượng tín hiệu bị tán xạ. Kết quả thực nghiệm cho thấy hệ thống 2x2 giúp giảm mức năng lượng yêu cầu khoảng 3.8 dB tại cùng tỷ lệ lỗi bit $10^{-4}$ so với hệ thống 2x1 chỉ đạt bậc phân tập 2.

Kết luận

  • Công trình đã nghiên cứu toàn diện và làm chủ kỹ thuật xây dựng ma trận kiểm tra thưa cho bộ mã kiểm tra chẵn lẻ mật độ thấp tiệm cận giới hạn Shannon.
  • Xây dựng thành công mô hình tích hợp đồng bộ giữa kỹ thuật mã hóa sửa sai tiên tiến, phân tập không gian Alamouti 2x2 và điều chế đa sóng mang trực giao.
  • Chứng minh thực nghiệm thuật toán giải mã rút gọn Min-Sum giúp giảm 60% độ phức tạp tính toán mà vẫn đảm bảo độ lợi công suất phát đạt trên 3.5 dB.
  • Xác định điểm cân bằng tối ưu giữa số vòng lặp giải mã, cấu hình anten và sơ đồ điều chế số cho các hệ thống truyền dẫn thời gian thực.
  • Thiết lập khung chương trình mô phỏng chuẩn xác trên phần mềm chuyên dụng làm tiền đề cho việc thử nghiệm trên các phần cứng vô tuyến định nghĩa bằng phần mềm trong vòng 6 đến 12 tháng tới.

Các nhà nghiên cứu và đơn vị phát triển công nghệ có thể khai thác trực tiếp các thuật toán ma trận và mô hình mô phỏng từ luận văn để ứng dụng vào việc thiết kế tầng vật lý cho các thiết bị truyền thông băng rộng hiện đại.
