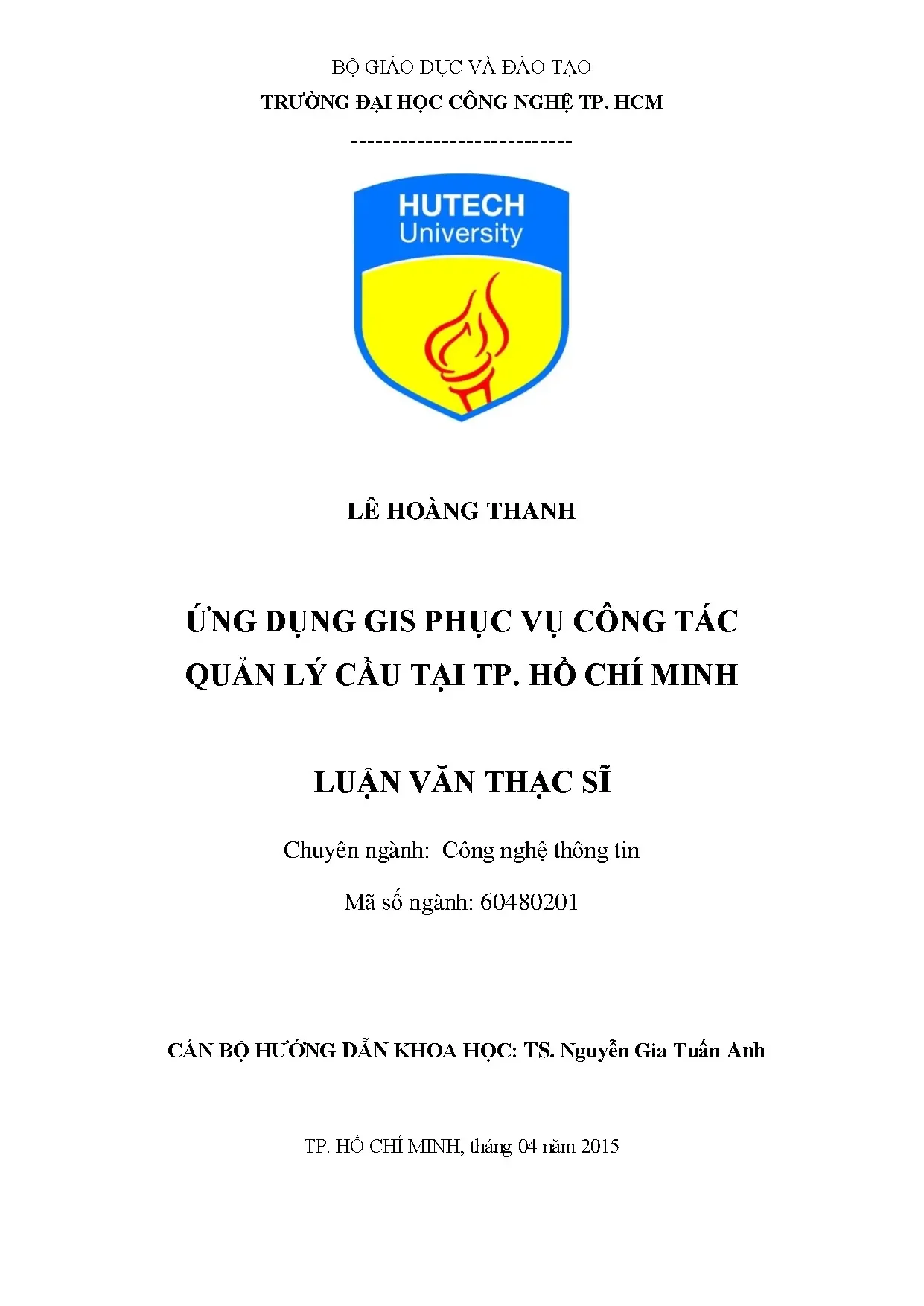

Luận Văn Thạc Sĩ: Ứng Dụng GIS Phục Vụ Quản Lý Cầu Tại TP. Hồ Chí Minh

• Tác giả: Lê Hoàng Thanh
• Người hướng dẫn: TS. Nguyễn Gia Tuấn Anh
• Trường học: Trường Đại Học Công Nghệ TP. HCM
• Chuyên ngành: Công Nghệ Thông Tin
• Đề tài: Ứng Dụng GIS Phục Vụ Công Tác Quản Lý Cầu Tại TP. Hồ Chí Minh
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2015
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: TỔNG QUAN ĐỀ TÀI
• 1.1. Tính cấp thiết của đề tài
• 1.2. Mục tiêu, nội dung và phương pháp nghiên cứu
• 1.2.1. Mục tiêu của đề tài
• 1.2.2. Nội dung nghiên cứu
• 1.2.3. Phương pháp luận và phương pháp nghiên cứu
• 1.3. Tổng quan về lĩnh vực nghiên cứu
• 1.4. Cấu trúc luận văn
• 2. CHƯƠNG 2: MÔ HÌNH DỮ LIỆU KHÔNG GIAN
• 2.1. Một số khái niệm
• 2.2. Định nghĩa GIS
• 2.3. Mô hình dữ liệu
• 2.4. Mô hình dữ liệu không gian
• 2.5. Cấu trúc dữ liệu
• 2.6. Mô hình và cấu trúc dữ liệu Raster
• 2.6.1. Mô hình raster
• 2.6.2. Cấu trúc dữ liệu raster
• 2.6.3. Ưu điểm và nhược điểm của mô hình raster
• 2.7. Mô hình và cấu trúc dữ liệu Vector
• 2.7.1. Mô hình vector
• 2.7.2. Cấu trúc dữ liệu vector
• 2.8. Mô hình dữ liệu 2D
• 2.9. Mô hình Spaghetti
• 2.10. Mô hình mạng
• 2.11. Mô hình Topological
• 2.12. So sánh giữa mô hình mạng và topology
• 2.13. So sánh cấu trúc Vector và Raster
• 2.14. Các mô hình dữ liệu GIS 3D
• 2.14.1. Mô hình dữ liệu GIS 3D. Biểu diễn các đối tượng 3D bởi các đường biên
• 2.14.2. Biểu diễn các đối tượng 3D bởi các phần tử Voxel
• 2.14.3. Biểu diễn một đối tượng theo CSG
• 2.14.4. Các mô hình tổng hợp
• 3. CHƯƠNG 3: NGHIÊN CỨU THUỘC TÍNH, NGỮ NGHĨA CỦA CẦU TRONG GTVT
• 3.1. Bảng câu hỏi
• 3.2. Cầu là gì?
• 3.3. Sơ đồ cấu trúc cầu
• 3.4. Các đơn vị tham gia vào công trình cầu
• 3.5. Kết cấu của cầu
• 3.5.1. Thông tin chính về cầu
• 3.5.2. Kết cấu thượng tầng
• 3.5.3. Kết cấu nhịp
• 3.5.4. Khe co giãn
• 3.5.5. Bản mặt cầu
• 3.5.6. Kết cấu hạ tầng
• 3.5.6.1. Mố - Bệ mố
• 3.5.6.2. Trụ - Bệ trụ
• 3.5.6.3. Kết cấu khác
• 4. CHƯƠNG 4: XÂY DỰNG ỨNG DỤNG
• 4.1. Công cụ, phần mềm hỗ trợ trong ứng dụng
• 4.2. Các chức năng chính của ứng dụng
• 4.2.1. Menu trên, menu trái
• 4.2.2. Danh sách cầu
• 4.2.3. Chỉnh sửa cầu
• 4.2.4. Chi tiết cầu
• 4.2.5. Thống kê cầu
• 4.3. Thiết kế dữ liệu. Mô hình ERD
• 4.3.1. Mô tả các thực thể trong mô hình ERD
• 4.3.2. Mô hình vật lý (Cơ sở dữ liệu)
• 4.4. Chuyển đổi định dạng AutoCad 2D sang 3D
• 4.5. Chuyển dữ liệu 3D từ AutoCad sang CSDL
• 4.6. Nội dung tập tin tọa độ
• 4.7. Chuyển dữ liệu vào CSDL
• 4.8. Mô tả ứng dụng
• 4.8.1. Các chức năng chính của ứng dụng
• 4.8.1.1. Menu trên, menu trái
• 4.8.1.2. Danh sách cầu
• 4.8.1.3. Chỉnh sửa cầu
• 4.8.1.4. Chi tiết cầu
• 4.8.1.5. Thống kê cầu
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về ứng dụng GIS trong quản lý cầu tại TP

Hệ thống thông tin địa lý (GIS) đã trở thành một công cụ quan trọng trong việc quản lý cơ sở hạ tầng, đặc biệt là cầu tại TP. Hồ Chí Minh. Việc ứng dụng GIS giúp các nhà quản lý có cái nhìn tổng quan về tình trạng cầu, từ đó đưa ra các quyết định chính xác hơn. GIS không chỉ cung cấp thông tin về vị trí và hình dạng của cầu mà còn cho phép phân tích các yếu tố liên quan như lưu lượng giao thông và tình trạng kỹ thuật của cầu.

1.1. Khái niệm và vai trò của GIS trong quản lý cầu

GIS là một hệ thống cho phép thu thập, lưu trữ và phân tích dữ liệu không gian. Trong quản lý cầu, GIS giúp theo dõi tình trạng cầu, phân tích lưu lượng giao thông và dự báo nhu cầu sửa chữa, bảo trì.

1.2. Lợi ích của việc ứng dụng GIS trong quản lý cầu

Việc ứng dụng GIS mang lại nhiều lợi ích như tăng cường khả năng ra quyết định, cải thiện hiệu quả quản lý và giảm thiểu rủi ro trong việc bảo trì cầu. Nó cũng giúp tối ưu hóa nguồn lực và thời gian cho các dự án xây dựng cầu.

II. Thách thức trong quản lý cầu tại TP

Quản lý cầu tại TP. Hồ Chí Minh đối mặt với nhiều thách thức, bao gồm tình trạng hạ tầng cũ kỹ, lưu lượng giao thông tăng cao và thiếu hụt dữ liệu chính xác. Những vấn đề này đòi hỏi các giải pháp hiệu quả để đảm bảo an toàn và hiệu quả trong việc sử dụng cầu.

2.1. Tình trạng hạ tầng cầu cũ kỹ

Nhiều cầu tại TP. Hồ Chí Minh đã được xây dựng từ lâu và không còn đáp ứng được nhu cầu giao thông hiện tại. Việc thiếu thông tin về tình trạng kỹ thuật của cầu gây khó khăn trong việc lập kế hoạch bảo trì.

2.2. Lưu lượng giao thông tăng cao

Lưu lượng giao thông ngày càng tăng dẫn đến tình trạng ùn tắc và gia tăng áp lực lên các cầu. Điều này yêu cầu các nhà quản lý phải có các biện pháp kịp thời để giảm thiểu tác động tiêu cực.

III. Phương pháp ứng dụng GIS trong quản lý cầu

Để giải quyết các thách thức trong quản lý cầu, việc ứng dụng GIS cần được thực hiện qua các phương pháp cụ thể. Các phương pháp này bao gồm thu thập dữ liệu, phân tích không gian và mô hình hóa thông tin cầu.

3.1. Thu thập và phân tích dữ liệu địa lý

Việc thu thập dữ liệu địa lý về cầu và lưu lượng giao thông là rất quan trọng. Dữ liệu này có thể được thu thập từ các nguồn khác nhau như cảm biến, khảo sát thực địa và dữ liệu vệ tinh.

3.2. Mô hình hóa thông tin cầu bằng GIS

Mô hình hóa thông tin cầu giúp các nhà quản lý có cái nhìn trực quan về tình trạng cầu. Các mô hình này có thể được sử dụng để dự đoán tình trạng cầu trong tương lai và lập kế hoạch bảo trì.

IV. Ứng dụng thực tiễn của GIS trong quản lý cầu tại TP

Nhiều ứng dụng thực tiễn của GIS đã được triển khai tại TP. Hồ Chí Minh nhằm nâng cao hiệu quả quản lý cầu. Các ứng dụng này không chỉ giúp theo dõi tình trạng cầu mà còn hỗ trợ trong việc lập kế hoạch xây dựng và bảo trì.

4.1. Hệ thống quản lý thông tin cầu

Hệ thống này cho phép các nhà quản lý theo dõi tình trạng cầu theo thời gian thực. Nó cung cấp thông tin chi tiết về các thuộc tính của cầu như tuổi thọ, tình trạng kỹ thuật và lưu lượng giao thông.

4.2. Phân tích dữ liệu giao thông

GIS cũng được sử dụng để phân tích dữ liệu giao thông, từ đó đưa ra các giải pháp giảm ùn tắc và cải thiện lưu thông. Phân tích này giúp xác định các điểm nóng về giao thông và đề xuất các biện pháp cải thiện.

V. Kết luận và tương lai của ứng dụng GIS trong quản lý cầu

Ứng dụng GIS trong quản lý cầu tại TP. Hồ Chí Minh đã chứng minh được hiệu quả trong việc nâng cao chất lượng quản lý hạ tầng giao thông. Tương lai của ứng dụng này hứa hẹn sẽ còn phát triển hơn nữa với sự tiến bộ của công nghệ.

5.1. Triển vọng phát triển công nghệ GIS

Công nghệ GIS đang không ngừng phát triển, mở ra nhiều cơ hội mới cho việc quản lý cầu. Các công nghệ mới như trí tuệ nhân tạo và học máy có thể được tích hợp để nâng cao khả năng phân tích và dự đoán.

5.2. Tăng cường hợp tác giữa các bên liên quan

Để tối ưu hóa việc ứng dụng GIS, cần có sự hợp tác chặt chẽ giữa các cơ quan quản lý, nhà nghiên cứu và cộng đồng. Sự phối hợp này sẽ giúp nâng cao hiệu quả trong việc quản lý cầu và phát triển hạ tầng giao thông.

Nội dung chính

Tổng quan nghiên cứu

Cơ sở hạ tầng giao thông đóng vai trò then chốt trong phát triển kinh tế và quốc phòng, trong đó cầu là một thành phần quan trọng giúp giảm ùn tắc, tai nạn và tăng năng lực vận chuyển. Tại TP. Hồ Chí Minh, với hơn 100.000 lượt xe lưu thông mỗi ngày trên cầu Phú Mỹ dài 2100m, việc quản lý cầu hiệu quả là yêu cầu cấp thiết. Luận văn tập trung nghiên cứu ứng dụng hệ thống GIS 3D kết hợp khái niệm Levels of Detail (LOD) để xây dựng hệ thống quản lý cầu trực quan, chính xác và nhanh chóng. Mục tiêu chính là tìm hiểu các mô hình dữ liệu không gian 2D, 3D, nghiên cứu thuộc tính ngữ nghĩa của cầu trong giao thông vận tải, và phát triển ứng dụng quản lý cầu tại TP. Hồ Chí Minh. Nghiên cứu được thực hiện trong khoảng thời gian từ tháng 8/2014 đến tháng 3/2015, với phạm vi khảo sát thực tế tại Công ty TNHH Tư vấn – Xây dựng Hưng Nghiệp. Việc ứng dụng GIS 3D với LOD không chỉ giúp nâng cao hiệu quả quản lý cầu mà còn hỗ trợ các nhà quản lý đưa ra quyết định chính xác, góp phần thúc đẩy phát triển kinh tế và xã hội bền vững.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

• Hệ thống Thông tin Địa lý (GIS): GIS là hệ thống quản lý dữ liệu không gian, bao gồm nhập liệu, lưu trữ, phân tích và hiển thị dữ liệu địa lý. GIS 3D mở rộng GIS 2D bằng cách mô hình hóa các đối tượng trong không gian ba chiều, giúp phản ánh thực tế chính xác hơn.
• Mô hình dữ liệu không gian: Bao gồm mô hình Raster (dữ liệu dạng lưới pixel) và Vector (điểm, đường, đa giác). Mô hình Vector được ưu tiên trong quản lý cầu do khả năng biểu diễn chính xác các quan hệ không gian.
• Levels of Detail (LOD): LOD là kỹ thuật hiển thị đối tượng ở các mức độ chi tiết khác nhau tùy theo nhu cầu người dùng và khoảng cách quan sát, giúp tối ưu hóa chi phí và hiệu suất xử lý.
• Mô hình dữ liệu GIS 3D: Bao gồm các phương pháp biểu diễn đối tượng 3D như Boundary Representation (B-REP), Voxel, Constructive Solid Geometry (CSG) và các mô hình tổng hợp, phục vụ cho việc mô hình hóa cầu trong không gian ba chiều.
• Thuật ngữ chuyên ngành: Cầu, dầm chủ, dầm ngang, khe co giãn, gối cầu, trụ cầu, mố, bệ mố, móng, cọc, LOD, GIS 3D.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Thu thập dữ liệu thực tế từ Công ty TNHH Tư vấn – Xây dựng Hưng Nghiệp, khảo sát thực địa, bảng câu hỏi khảo sát các thuộc tính ngữ nghĩa của cầu.
• Phương pháp phân tích: So sánh các mô hình dữ liệu không gian 2D và 3D, phân tích các thuộc tính ngữ nghĩa của cầu, thiết kế mô hình dữ liệu và xây dựng ứng dụng quản lý cầu trên nền tảng Oracle Database và ngôn ngữ lập trình PHP.
• Cỡ mẫu và chọn mẫu: Dữ liệu khảo sát từ các kỹ sư thiết kế cầu và chuyên gia trong lĩnh vực xây dựng cầu tại TP. Hồ Chí Minh, đảm bảo tính đại diện cho các loại cầu và kết cấu khác nhau.
• Timeline nghiên cứu: Từ tháng 8/2014 đến tháng 3/2015, bao gồm các giai đoạn nghiên cứu lý thuyết, khảo sát thực tế, thiết kế mô hình, phát triển ứng dụng và kiểm định.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

• Phát hiện 1: Mô hình dữ liệu Vector phù hợp hơn mô hình Raster trong quản lý cầu do khả năng biểu diễn chính xác các quan hệ không gian và tiết kiệm bộ nhớ. Ví dụ, mô hình Vector giúp thể hiện vị trí các trụ cầu, dầm chủ và khe co giãn một cách chi tiết và rõ ràng.
• Phát hiện 2: Ứng dụng LOD trong GIS 3D cho phép hiển thị cầu ở 4 mức độ chi tiết (điểm, đường, mặt, tổ hợp), giúp giảm chi phí xử lý và tăng hiệu quả hiển thị. Mức độ chi tiết thấp có chi phí thấp, mức cao có chi phí cao nhưng cung cấp thông tin đầy đủ hơn.
• Phát hiện 3: Thuộc tính ngữ nghĩa của cầu bao gồm tên cầu, loại cầu, trọng tải, đơn vị xây dựng, độ cao so với mực nước, vận tốc giới hạn, số làn xe và các loại xe được phép qua cầu. Việc tích hợp các thuộc tính này vào hệ thống GIS giúp nâng cao khả năng quản lý và ra quyết định.
• Phát hiện 4: Ứng dụng xây dựng trên nền tảng Oracle và PHP đã được kiểm định thành công, cho phép quản lý danh sách cầu, chỉnh sửa thông tin, hiển thị chi tiết và thống kê cầu một cách trực quan và hiệu quả.

Thảo luận kết quả

Việc lựa chọn mô hình Vector thay vì Raster phù hợp với đặc thù dữ liệu cầu, giúp giảm dung lượng lưu trữ và tăng độ chính xác trong phân tích không gian. LOD là giải pháp tối ưu cho việc hiển thị dữ liệu 3D, cân bằng giữa chi tiết và hiệu suất. Kết quả khảo sát thuộc tính ngữ nghĩa cho thấy nhu cầu quản lý thông tin đa dạng và chi tiết về cầu, điều này được ứng dụng thành công trong hệ thống phát triển. So với các nghiên cứu trước đây tập trung vào GIS 2D hoặc quản lý tòa nhà, nghiên cứu này mở rộng ứng dụng GIS 3D cho quản lý cầu, một lĩnh vực còn ít được khai thác tại Việt Nam. Dữ liệu có thể được trình bày qua biểu đồ phân bố các loại cầu, bảng thống kê số lượng cầu theo loại và bản đồ 3D hiển thị các cầu tại TP. Hồ Chí Minh.

Đề xuất và khuyến nghị

• Xây dựng hệ thống GIS 3D quản lý cầu mở rộng: Phát triển thêm các chức năng phân tích tình trạng cầu theo thời gian nhằm nâng cao độ tin cậy và hiệu quả bảo trì, mục tiêu tăng 20% hiệu quả quản lý trong 2 năm tới, do Sở Giao thông TP. Hồ Chí Minh thực hiện.
• Tích hợp dữ liệu thời gian thực: Kết nối hệ thống với các cảm biến giám sát tải trọng và biến dạng cầu để cập nhật dữ liệu liên tục, giảm thiểu rủi ro hư hỏng, dự kiến triển khai trong 1 năm, phối hợp với các đơn vị kỹ thuật và công nghệ.
• Đào tạo và nâng cao năng lực cho cán bộ quản lý: Tổ chức các khóa đào tạo về GIS 3D và ứng dụng LOD cho cán bộ quản lý cầu nhằm nâng cao kỹ năng sử dụng hệ thống, mục tiêu hoàn thành trong 6 tháng, do các trường đại học và trung tâm đào tạo chuyên ngành đảm nhiệm.
• Phát triển giao diện người dùng thân thiện: Cải tiến giao diện ứng dụng để phù hợp với nhiều đối tượng sử dụng, bao gồm cán bộ kỹ thuật và quản lý, nhằm tăng tỷ lệ sử dụng hệ thống lên 90% trong vòng 1 năm.
• Mở rộng phạm vi ứng dụng: Áp dụng mô hình quản lý cầu GIS 3D cho các tỉnh thành khác, đặc biệt là các đô thị lớn có hệ thống cầu phức tạp, nhằm nâng cao hiệu quả quản lý hạ tầng giao thông trên toàn quốc.

Đối tượng nên tham khảo luận văn

• Cán bộ quản lý giao thông và hạ tầng đô thị: Giúp nâng cao hiệu quả quản lý cầu thông qua ứng dụng GIS 3D, hỗ trợ ra quyết định chính xác và kịp thời.
• Kỹ sư thiết kế và xây dựng cầu: Cung cấp kiến thức về mô hình dữ liệu không gian và các thuộc tính ngữ nghĩa của cầu, hỗ trợ trong thiết kế và giám sát thi công.
• Nhà nghiên cứu và sinh viên chuyên ngành Công nghệ Thông tin, Giao thông Vận tải: Là tài liệu tham khảo về ứng dụng GIS 3D trong quản lý hạ tầng, phương pháp nghiên cứu và phát triển phần mềm.
• Các đơn vị tư vấn và doanh nghiệp xây dựng: Hỗ trợ phát triển các giải pháp công nghệ quản lý cầu hiện đại, nâng cao năng lực cạnh tranh và chất lượng dịch vụ.

Câu hỏi thường gặp

1. GIS 3D khác gì so với GIS 2D trong quản lý cầu?
   GIS 3D mô hình hóa cầu trong không gian ba chiều, giúp thể hiện chính xác hình dạng và vị trí cầu, trong khi GIS 2D chỉ biểu diễn trên mặt phẳng, hạn chế về độ chi tiết và trực quan.

2. Levels of Detail (LOD) có vai trò gì trong ứng dụng này?
   LOD cho phép hiển thị cầu ở các mức độ chi tiết khác nhau, tối ưu hóa hiệu suất xử lý và chi phí tạo dữ liệu, phù hợp với nhu cầu quan sát và phân tích đa dạng.

3. Các thuộc tính ngữ nghĩa của cầu bao gồm những gì?
   Bao gồm tên cầu, loại cầu, trọng tải, đơn vị xây dựng, độ cao so với mực nước, vận tốc giới hạn, số làn xe và các loại xe được phép qua cầu, giúp quản lý toàn diện thông tin cầu.

4. Phương pháp nghiên cứu được sử dụng trong luận văn là gì?
   Kết hợp nghiên cứu lý thuyết, khảo sát thực tế tại công ty xây dựng, phân tích mô hình dữ liệu, phát triển ứng dụng trên nền tảng Oracle và PHP, kiểm định và đánh giá hiệu quả.

5. Ứng dụng GIS 3D quản lý cầu có thể mở rộng ra sao?
   Có thể tích hợp dữ liệu thời gian thực, mở rộng phạm vi quản lý sang các khu vực khác, và phát triển thêm các chức năng phân tích, bảo trì cầu nhằm nâng cao hiệu quả quản lý.

Kết luận

• Luận văn đã xây dựng thành công hệ thống quản lý cầu ứng dụng GIS 3D kết hợp LOD, đáp ứng nhu cầu quản lý cầu tại TP. Hồ Chí Minh.
• Mô hình dữ liệu Vector và các mô hình GIS 3D như B-REP, Voxel, CSG được nghiên cứu và áp dụng hiệu quả.
• Thuộc tính ngữ nghĩa của cầu được tích hợp đầy đủ, giúp nâng cao khả năng quản lý và ra quyết định.
• Ứng dụng phát triển trên nền tảng Oracle và PHP đã được kiểm định, cho phép quản lý, chỉnh sửa và thống kê thông tin cầu trực quan.
• Đề xuất mở rộng ứng dụng, tích hợp dữ liệu thời gian thực và đào tạo cán bộ nhằm nâng cao hiệu quả quản lý cầu trong tương lai.

Hành động tiếp theo là triển khai các giải pháp đề xuất, mở rộng phạm vi ứng dụng và nâng cao năng lực sử dụng hệ thống cho các đối tượng liên quan. Để biết thêm chi tiết và hỗ trợ phát triển, liên hệ ngay với nhóm nghiên cứu hoặc đơn vị tư vấn chuyên ngành.
