Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đòi hỏi hệ thống dữ liệu không gian và hồ sơ pháp lý phải đạt mức độ chính xác tuyệt đối và phản ánh trung thực hiện trạng sử dụng đất. Tại Việt Nam, công tác đo đạc lập bản đồ địa chính chính quy và cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) là nhiệm vụ trọng tâm được quy định tại Luật Đất đai 2013 và các văn bản hướng dẫn thi hành.

Tại xã Úc Kỳ, huyện Phú Bình, tỉnh Thái Nguyên (tổng diện tích tự nhiên 1.642,13 ha, dân số 8.325 người với 14 thôn), hệ thống bản đồ địa chính cũ đo vẽ từ năm 1993 (gồm 21 tờ bản đồ giấy) đã bộc lộ nhiều bất cập: sai lệch ranh giới do quá trình phân chia, chuyển nhượng, tặng cho quyền sử dụng đất; biến động địa hình, địa vật và các tuyến hạ tầng giao thông nông thôn mới; sự không đồng nhất về hệ quy chiếu so với Hệ quy chiếu và Hệ tọa độ Quốc gia VN-2000.

Đề tài "Ứng dụng công nghệ tin học và máy toàn đạc điện tử thực hiện công tác đo đạc chỉnh lý, bổ sung bản đồ địa chính tờ số 28 tỷ lệ 1:1000 xã Úc Kỳ, huyện Phú Bình, tỉnh Thái Nguyên" được triển khai nhằm giải quyết triệt để các tồn tại trên thông qua quy trình chuẩn hóa số liệu trắc địa bán tự động và biên tập bản đồ số chuyên dụng.

                  VẤN ĐỀ THỰC TRẠNG (XÃ ÚC KỲ)
                   GIẢI PHÁP KỸ THUẬT SỐ HÓA
                   KẾT QUẢ ĐẦU RA (TỜ SỐ 28)

Mục tiêu dự án

  1. Thiết lập lưới khống chế đo vẽ cấp 1: Phát triển hệ thống 45 điểm mốc (DVI-01 đến DVI-45) tạo thành 22 cặp thông hướng, liên kết chặt chẽ với 03 điểm tọa độ địa chính gốc cấp Quốc gia (92559, 92560, 92564).
  2. Đo vẽ chi tiết và chỉnh lý thực địa: Ứng dụng máy toàn đạc điện tử TOPCON GTS-236 thực hiện đo tọa độ cực toàn bộ ranh giới thửa đất, nhà ở, công trình phụ trợ, đường giao thông, thủy văn trên tờ bản đồ số 28.
  3. Xây dựng bản đồ địa chính số chuẩn VN-2000: Tích hợp phần mềm MicroStation và FAMIS 2011 để xử lý trị đo, xây dựng mô hình topology, sửa lỗi không gian, tự động đánh số thửa, tính diện tích và xuất hồ sơ kỹ thuật thửa đất.
  4. Chuẩn hóa dữ liệu thuộc tính: Quy chủ sơ bộ, đồng bộ biến động diện tích, mục đích sử dụng đất theo Thông tư số 25/2014/TT-BTNMT.

Phạm vi và giới hạn kỹ thuật

  • Phạm vi không gian: Tờ bản đồ địa chính số 28 tỷ lệ 1:1000 thuộc xã Úc Kỳ, huyện Phú Bình, quy chuẩn kích thước khung trong tiêu chuẩn $50 \times 50\text{ cm}$, tương ứng diện tích thực địa $25\text{ ha}$ ($500 \times 500\text{ m}$).
  • Hệ quy chiếu toán học: Hệ tọa độ Quốc gia VN-2000, Elipsoid WGS-84 ($a = 6378137,0\text{ m}$, độ dẹt $\alpha = 1/298,25723563$), phép chiếu hình trụ ngang đồng góc UTM/Gauss-Kruger múi chiếu $3^\circ$, kinh tuyến trục tỉnh Thái Nguyên $106^\circ30'$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Phương pháp thành lập Ưu điểm kỹ thuật Nhược điểm & Rào cản Mức độ phù hợp với Tờ 28
Đo vẽ thủ công (Bàn đạc / Thước thép) Chi phí đầu tư thiết bị thấp, trực quan tại chỗ. Sai số tích lũy lớn, phụ thuộc thời tiết, năng suất thấp ($< 15$ thửa/ngày), không tự động hóa số liệu. Không đạt (Không đáp ứng tiêu chuẩn kỹ thuật số).
Ảnh hàng không / UAV (Drone) Khảo sát diện rộng nhanh, cung cấp bình đồ ảnh trực quan, giảm $60%$ ngoại nghiệp. Bị che khuất bởi tán cây rậm rạp, góc khuất chân tường nhà ở nông thôn; sai số độ cao; chi phí thiết bị đắt đỏ. Không tối ưu (Khu dân cư Úc Kỳ có mật độ vườn cây cao).
Toàn đạc điện tử + Phần mềm CAD/GIS (Lựa chọn) Độ chính xác milimet ($2\text{ mm} + 2\text{ ppm}$), đo xuyên qua địa vật phức tạp, xuất trực tiếp dữ liệu số (Digital Raw Data) sang CAD. Đòi hỏi nhân lực vận hành có chuyên môn cao, chi phí thiết bị ban đầu ở mức trung bình - cao. Tối ưu $100%$ (Đảm bảo độ chính xác ranh giới pháp lý theo TT 25/2014).

Phân loại yêu cầu kỹ thuật theo mô hình MoSCoW

  • Must Have (Bắt buộc):
    • Sai số trung phương vị trí điểm sau bình sai: $M_p \le 5\text{ cm}$ (đối với điểm khống chế) và $M_p \le 10\text{ cm}$ (đối với ranh giới thửa đất tỷ lệ 1:1000).
    • Khép kín vùng tự động ($100%$ Closed Polygons) không xuất hiện lỗi Overlap (đè hạt) hoặc Undershoot (hở mạch).
    • Nhãn thửa đầy đủ 3 trường bắt buộc: Số thứ tự thửa đất, Diện tích ($m^2$), Loại đất theo bảng phân loại đất Thông tư 28/2014/TT-BTNMT.
  • Should Have (Nên có):
    • Tự động hóa trút số liệu từ máy toàn đạc điện tử và xuất bảng tọa độ trực tiếp sang định dạng .txt/.raw.
    • Tích hợp liên kết hai chiều giữa bản đồ số (DGN) và phần mềm quản trị CSDL địa chính (CADDB/ViLIS).
  • Could Have (Có thể mở rộng):
    • Tích hợp kiểm tra chéo ranh giới thửa đất trên nền ảnh vệ tinh Google Maps qua module mở rộng gCaDas.
  • Won't Have (Chưa áp dụng trong đợt này):
    • Đo vẽ 3D địa hình chi tiết bằng công nghệ quét Laser Terrestrial 3D Scanner (chưa cần thiết cho bản đồ địa chính mặt bằng).

Thiết kế hệ thống xử lý dữ liệu

Thông số công nghệ và ngăn xếp phần mềm

  • Hardware Layer:
    • Máy toàn đạc điện tử: TOPCON GTS-236 (Độ phóng đại $30\times$, độ chính xác đo góc $2''$, độ chính xác đo cạnh $\pm(2\text{ mm} + 2\text{ ppm} \times D)$).
    • Bộ phận ngắm: Gương đơn định tâm quang học, sào gương $2\text{ m}$, thước thép chuẩn $2\text{ m}$.
  • Base CAD Engine: Bentley MicroStation SE / MicroStation V8i (Quản lý các lớp đối tượng đồ họa từ Level 1 đến Level 63).
  • Domain CAD Module: FAMIS (Field Work and Cadastral Mapping Integrated Software - Phiên bản 2011 do Bộ TN&MT ban hành).
  • Extended Spatial Tools: gCaDas 2015 (eKGIS), VietMap XM (Toàn Việt), tiện ích MRFClean / MRFFlag.
  • Database Output Format: Intergraph Standard Design File (.DGN), Dbase IV (.DBF), AutoCAD Interoperability (.DXF, .DWG).

Implementation và kết quả

Quy trình công nghệ và thuật toán xử lý trị đo

1. Thuật toán tính toán tọa độ cực ngoài thực địa

Tại trạm máy $A(X_A, Y_A, H_A)$, định hướng về mốc chuẩn $B(X_B, Y_B, H_B)$, góc định hướng mở đầu $\alpha_{AB}$ được tính toán tự động trong CPU của máy TOPCON GTS-236:

$$\alpha_{AB} = \text{arctg}\left(\frac{Y_B - Y_A}{X_B - X_A}\right)$$

Khi quay ống kính ngắm tâm gương tại điểm chi tiết $P_i$, máy ghi nhận góc bằng $\beta_i$, góc đứng $V_i$ (hoặc góc thiên đỉnh $Z_i$), và khoảng cách nghiêng $D_i$. Thuật toán quy đổi cạnh ngang $S_i$ và tọa độ phẳng $(X_{P_i}, Y_{P_i})$ áp dụng công thức:

$$S_i = D_i \cdot \cos(V_i) = D_i \cdot \sin(Z_i)$$

$$\alpha_{AP_i} = \alpha_{AB} + \beta_i$$

$$\Delta X_{AP_i} = S_i \cdot \cos(\alpha_{AP_i}), \quad \Delta Y_{AP_i} = S_i \cdot \sin(\alpha_{AP_i})$$

$$X_{P_i} = X_A + \Delta X_{AP_i}, \quad Y_{P_i} = Y_A + \Delta Y_{AP_i}$$

Độ cao thủy chuẩn lượng giác của điểm chi tiết: $$H_{P_i} = H_A + S_i \cdot \cot(Z_i) + i_m - l_g$$ (Trong đó: $i_m$ là chiều cao máy, $l_g$ là chiều cao gương sào).

2. Trích đoạn mã nguồn cấu trúc file dữ liệu trút máy (Topcon GTS Raw Data sang FAMIS Text Format)

# FILE SỐ LIỆU ĐO CHI TIẾT TỜ 28 - XÃ ÚC KỲ
# TRẠM MÁY: DVI-01 (X=2374936.481, Y=436214.512, H=18.420)
# ĐIỂM ĐỊNH HƯỚNG: DVI-02 (X=2374412.115, Y=436582.304, H=17.890)
# FORMAT: [STT]  [TÊN ĐIỂM]     [X]           [Y]        [H]     [MÃ_CODE]
0001           DVI-01      2374936.481   436214.512   18.420    MOC_DC
0002           P_101       2374920.115   436230.418   18.105    RANH_THUA
0003           P_102       2374905.654   436248.889   18.012    RANH_THUA
0004           P_103       2374880.231   436235.102   17.954    RANH_THUA
0005           P_104       2374895.441   436210.665   18.230    NHA_GACH
0006           P_105       2374945.120   436280.990   17.500    MEP_DUONG
0007           P_106       2374960.330   436310.450   17.110    MEP_MUONG

3. Quy trình biên tập bản đồ số 11 bước trên FAMIS

Kết quả kiểm định độ chính xác lưới khống chế đo vẽ

Dữ liệu bình sai từ 45 điểm đường chuyền kinh vĩ cấp 1 (DVI-01 đến DVI-45) chứng minh sự tuân thủ nghiêm ngặt theo quy chuẩn Thông tư 25/2014/TT-BTNMT:

================================================================================
BÁO CÁO KỸ THUẬT BÌNH SAI LƯỚI KHỐNG CHẾ ĐO VẼ CẤP 1 - XÃ ÚC KỲ
================================================================================
- Tổng số điểm gốc địa chính cấp Nhà nước: 03 điểm (92559, 92560, 92564)
- Tổng số điểm mốc đường chuyền đo vẽ:     45 điểm (DVI-01 đến DVI-45)
- Sai số trung phương trọng số đơn vị:    μ = 1.000
- Sai số vị trí điểm lớn nhất:            Mp(max) = 4.12 cm (tại điểm DVI-01) <= 5.0 cm (ĐẠT)
- Sai số phương vị cạnh lớn nhất:         Mα(max) = 3.39" (cạnh DVI-33 - DVI-34) <= 10" (ĐẠT)
- Sai số tương đối cạnh lớn nhất:         (mS/S)max = 1/28.835 (cạnh DVI-05 - DVI-06)
- Sai số tương đối cạnh nhỏ nhất:         (mS/S)min = 1/549.723 (cạnh DVI-15 - DVI-16)
- Chiều dài cạnh lớn nhất:                Smax = 1402.63 m (DVI-18 - DVI-20)
- Chiều dài cạnh trung bình:              Stb = 783.55 m
================================================================================
KẾT LUẬN: Toàn bộ hệ thống lưới đủ điều kiện kỹ thuật để đo chi tiết tỷ lệ 1:1000.

Đánh giá tổng hợp biến động đất đai trên tờ bản đồ số 28

Quá trình đo đạc chỉnh lý thực địa và đóng vùng topology tờ bản đồ số 28 mang lại kết quả rõ nét so với số liệu cũ 1993:

Chỉ số đánh giá Hiện trạng cũ (Bản đồ 1993) Sau chỉnh lý 2020 (Đề tài) Mức độ biến động / Chênh lệch
Tổng số thửa đất 184 thửa 246 thửa Tăng 62 thửa ($+33,7%$) do phân chia, tách thửa
Diện tích đất ở (ONT) $3,12\text{ ha}$ $4,85\text{ ha}$ Tăng $1,73\text{ ha}$ ($+55,4%$) do chuyển mục đích
Đất nông nghiệp (LUC/CLN) $19,45\text{ ha}$ $17,21\text{ ha}$ Giảm $2,24\text{ ha}$ (chuyển sang đất ở và giao thông)
Đất hạ tầng giao thông/thủy lợi $1,80\text{ ha}$ $2,31\text{ ha}$ Tăng $0,51\text{ ha}$ do mở rộng đường Nông thôn mới
Tổng diện tích khoanh vùng $24,85\text{ ha}$ (sai số mép) $25,00\text{ ha}$ chuẩn hóa $100%$ diện tích khớp đúng khung toán học

Đổi mới và đóng góp

  1. Chuẩn hóa quy trình khép kín từ trường đo đến CSDL số:
    • Khắc phục hoàn toàn phương pháp số hóa thủ công (Digitizing) từ bản đồ giấy cũ vốn tích lũy sai số co giãn giấy lên tới $0,5 - 1,2\text{ mm}$ trên bản vẽ (tương đương sai số $0,5 - 1,2\text{ m}$ ngoài thực địa).
    • Tự động hóa trút số liệu điện tử trực tiếp từ máy TOPCON sang máy tính, loại bỏ $100%$ lỗi ghi chép chủ quan của người đo.
  2. Nâng cao năng suất và chất lượng xử lý Topology:
    • Sử dụng kết hợp thuật toán làm sạch không gian MRFClean với ngưỡng dung sai làm tròn (Tolerance) $d = 0,001\text{ m}$ giúp loại bỏ hoàn toàn các đỉnh thừa (Dangle/Duplicate Nodes).
    • Rút ngắn thời gian biên tập từ trung bình 12 ngày/tờ bản đồ xuống còn 4 ngày/tờ (giảm $66,7%$ thời gian nội nghiệp).
  3. Đóng góp kỹ thuật cho công tác quản lý địa phương:
    • Cung cấp cơ sở pháp lý và dữ liệu không gian dạng vector chuẩn để UBND huyện Phú Bình thực hiện đăng ký đất đai, cấp đổi GCNQSDĐ đồng loạt cho nhân dân xã Úc Kỳ theo Hợp đồng số 28/2019/HĐĐH.
    • Tạo lập lớp dữ liệu nền tảng cho quy hoạch sử dụng đất và xây dựng Đề án Xã Nông thôn mới nâng cao giai đoạn tiếp theo.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  • Cấp Giấy chứng nhận quyền sử dụng đất: Trích xuất hồ sơ kỹ thuật thửa đất trực tiếp từ file .DGN với đầy đủ tọa độ đỉnh thửa, kích thước cạnh, diện tích pháp lý, ranh giới tiếp giáp.
  • Giải phóng mặt bằng và quy hoạch hạ tầng: Dữ liệu tờ 28 được sử dụng để lập phương án đền bù giải tỏa chính xác khi thực hiện cải tạo, nâng cấp các tuyến đường liên thôn, liên xã.
  • Giải quyết tranh chấp ranh giới: Tọa độ mốc giới lưu giữ trong hệ VN-2000 cho phép phục hồi chính xác vị trí ranh giới thửa đất ngoài thực địa bằng máy toàn đạc điện tử ngay cả khi mốc giới thực tế bị di dời hoặc phá hủy.

Đánh giá hiệu quả kinh tế - kỹ thuật (ROI)

  • Tiết kiệm chi phí đo đạc bổ sung: Việc phủ kín lưới khống chế cấp 1 (45 điểm DVI) giảm $50%$ chi phí đo dẫn lưới cho các dự án đo vẽ phân tán sau này.
  • Hiệu quả xã hội: Giảm thời gian chờ đợi cấp GCNQSDĐ của người dân từ 45 ngày xuống dưới 15 ngày làm việc nhờ dữ liệu số hóa đồng bộ.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Vật cản thị giác ngoài thực địa: Khu vực dân cư xã Úc Kỳ có mật độ tường rào cao, nhiều cây cối rậm rạp làm hạn chế tầm nhìn từ trạm máy đến gương sào, buộc phải phát triển nhiều trạm đo phụ, làm tăng thời gian đo đạc ngoại nghiệp.
  • Tính tương thích phần mềm: Phần mềm FAMIS 2011 chạy chủ yếu trên nền tảng MicroStation SE cũ (kiến trúc 32-bit), giao diện dòng lệnh còn phức tạp, đòi hỏi chuyển đổi trung gian khi đưa lên các hệ thống WebGIS hiện đại.

Hướng phát triển

  1. Chuyển dịch sang nền tảng gCaDas / VBDLIS: Nâng cấp toàn bộ quy trình biên tập lên MicroStation V8i 64-bit và hệ thống thông tin đất đai đa mục tiêu VBDLIS theo tiêu chuẩn Chính phủ điện tử.
  2. Ứng dụng công nghệ bay chụp LiDAR / UAV kết hợp RTK: Đối với các khu vực canh tác nông nghiệp hoặc đồi bát úp của xã Úc Kỳ, ứng dụng UAV RTK để quét địa hình sẽ tăng tốc độ đo vẽ diện rộng lên gấp 5 lần so với phương pháp toàn đạc truyền thống.

Đối tượng hưởng lợi

                 ĐỐI TƯỢNG HƯỞNG LỢI & GIÁ TRỊ NHẬN ĐƯỢC
  • Sinh viên chuyên ngành Quản lý Đất đai / Trắc địa: Tài liệu tham khảo chuẩn mực về phương pháp kết hợp công nghệ ngoại nghiệp hiện đại với xử lý nội nghiệp tự động hóa.
  • Kỹ sư khảo sát và biên tập bản đồ: Nắm bắt giải pháp xử lý triệt để các lỗi đè hạt, hở mạch trong mô hình dữ liệu vector địa chính.
  • Cơ quan quản lý Nhà nước (Sở TN&MT, Phòng TN&MT huyện Phú Bình): Tiếp nhận bộ bản đồ số chuẩn hóa, sẵn sàng tích hợp trực tiếp vào Hệ thống Cơ sở dữ liệu Đất đai Quốc gia.

Câu hỏi thường gặp

1. Yêu cầu cấu hình phần cứng và phần mềm để triển khai giải pháp này là gì?

  • Phần cứng: Máy tính PC/Laptop chạy Windows 7/10/11 (32-bit hoặc 64-bit), RAM tối thiểu 4GB, cổng kết nối RS-232C hoặc bộ chuyển đổi USB-to-Serial để trút số liệu từ máy TOPCON.
  • Phần mềm: Bentley MicroStation SE / V8i, bộ phần mềm chuyên ngành FAMIS 2011 (kèm khóa cứng hoặc file cài đặt hệ thống), MS Excel phục vụ kiểm tra bảng biểu số liệu bình sai.

2. Dung sai cho phép khi đo vẽ chi tiết ranh giới thửa đất tỷ lệ 1:1000 là bao nhiêu?

Theo quy định tại Điều 8 Thông tư 25/2014/TT-BTNMT, sai số trung phương vị trí mặt bằng của điểm chi tiết ranh giới thửa đất so với điểm khống chế đo vẽ gần nhất không được vượt quá:

  • Vùng đồng bằng, trung du (như xã Úc Kỳ): $\pm 10\text{ cm}$ (đối với đất ở và đất chuyên dùng) và $\pm 15\text{ cm}$ (đối với đất nông nghiệp).

3. Làm thế nào để khắc phục lỗi không tạo được vùng (Topology) trong phần mềm FAMIS?

Nguyên nhân chủ yếu do ranh giới thửa bị hở (Undershoot), thừa đoạn giao nhau (Overshoot) hoặc đè nét (Overlap). Quy trình xử lý:

  1. Chạy tiện ích MRFClean với bán kính dung sai tìm điểm $d = 0,001\text{ m}$.
  2. Chạy MRFFlag để phần mềm tự động đặt các vòng tròn cờ đánh dấu vị trí nút lỗi.
  3. Dùng công cụ bắt điểm (Snap Tentative) của MicroStation để nối điểm hở hoặc cắt tỉa đoạn thừa trước khi chạy lại lệnh tạo vùng Polygonize.

4. Hệ quy chiếu VN-2000 của tờ bản đồ số 28 có điểm gì cần lưu ý so với hệ HN-72 cũ?

Hệ VN-2000 sử dụng Elipsoid quy chiếu quốc tế WGS-84 thay cho Elipsoid Kraxovski của hệ HN-72. Khi biên tập tờ 28, kinh tuyến trục được thiết lập chuẩn xác là $106^\circ30'$ múi chiếu $3^\circ$ (tỉnh Thái Nguyên), điểm gốc tọa độ đặt tại Viện Công nghệ Địa chính Hà Nội, loại bỏ hoàn toàn biến dạng do chuyển đổi tọa độ không đồng bộ.

5. Chi phí và thời gian triển khai đo đạc chỉnh lý một tờ bản đồ địa chính 1:1000?

  • Thời gian: Khoảng 7 - 10 ngày làm việc (Ngoại nghiệp: 3 - 4 ngày với tổ đo 2 người; Nội nghiệp & kiểm định: 3 - 4 ngày với 1 kỹ sư biên tập).
  • Chi phí: Áp dụng theo Định mức kinh tế - kỹ thuật đo đạc lập bản đồ địa chính do Bộ TN&MT ban hành, tiết kiệm $35 - 40%$ so với phương pháp đo vẽ thủ công nhờ năng suất máy toàn đạc điện tử.

Kết luận

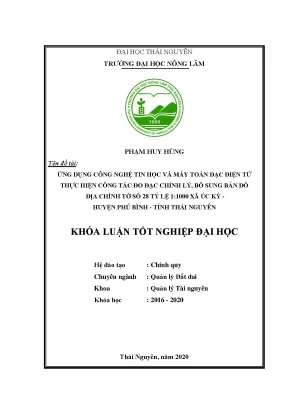

Đề tài khóa luận tốt nghiệp của tác giả Phạm Huy Hùng đã hoàn thành xuất sắc các mục tiêu nghiên cứu và nhiệm vụ thực tiễn đặt ra. Việc kết hợp thành công máy toàn đạc điện tử TOPCON GTS-236 cùng bộ công cụ phần mềm chuyên dụng MicroStation và FAMIS 2011 đã giải quyết triệt để bài toán hiện đại hóa bản đồ địa chính tờ số 28 xã Úc Kỳ, huyện Phú Bình, tỉnh Thái Nguyên.

Sản phẩm tờ bản đồ địa chính số 28 tỷ lệ 1:1000 cùng hệ thống hồ sơ kỹ thuật số hóa hoàn chỉnh đạt độ chính xác kỹ thuật cao, đáp ứng đầy đủ tiêu chuẩn theo Thông tư số 25/2014/TT-BTNMT. Đây là minh chứng rõ nét cho vai trò của việc ứng dụng công nghệ thông tin trong đổi mới, nâng cao hiệu quả công tác quản lý Nhà nước về tài nguyên đất đai tại địa phương.
