Giới thiệu dự án

Công tác đo đạc, chỉnh lý bản đồ địa chính và xây dựng cơ sở dữ liệu đất đai đóng vai trò then chốt trong quản lý nhà nước về tài nguyên, quy hoạch lãnh thổ và cấp Giấy chứng nhận quyền sử dụng đất theo Luật Đất đai 2013. Tại Việt Nam, hơn 85% các tranh chấp đất đai bắt nguồn từ sự thiếu đồng bộ, sai lệch ranh giới và tài liệu bản đồ cũ tỷ lệ nhỏ hoặc biến dạng cơ học qua thời gian.

Thị trấn Phố Lu, huyện Bảo Thắng, tỉnh Lào Cai là khu vực có tốc độ đô thị hóa nhanh, địa hình đồi núi phức tạp xen kẽ khu dân cư mật độ cao. Bản đồ địa chính cũ tồn tại nhiều điểm nghẽn:

  • Ranh giới thửa đất có nhiều biến động do chia tách, chuyển nhượng và giải phóng mặt bằng hạ tầng giao thông nhưng chưa được chỉnh lý biến động kịp thời.
  • Phương pháp đo đạc truyền thống bằng máy toàn đạc điện tử (Total Station) gặp trở ngại lớn về thông hướng ngắm, tốn nhiều nhân lực dẫn lưới đường chuyền cấp 1, cấp 2 và thời gian đo kéo dài.
  • Dữ liệu đo đạc phân tán, khâu xử lý nội nghiệp từ số liệu thô sang bản đồ số đóng vùng (Topology) còn thủ công, dễ phát sinh sai số diện tích và nhầm lẫn nhãn thửa.
                  MỤC TIÊU VÀ ĐẦU RA DỰ ÁN
+-------------------------------------------------------------+
| 1. Xây dựng lưới khống chế đo vẽ đạt chuẩn TT 25/2014/TT-BTNMT |
| 2. Đo vẽ chi tiết tờ BĐĐC số 49 tỷ lệ 1:1000 (25 ha)        |
| 3. Xử lý Topology tự động 100% trên MicroStation & gCadas   |
| 4. Xuất hồ sơ kỹ thuật thửa đất và CSDL địa chính số hóa    |
+-------------------------------------------------------------+

Mục tiêu cụ thể của dự án:

  1. Thiết lập lưới khống chế đo vẽ: Ứng dụng máy định vị vệ tinh GNSS công nghệ RTK (Real-Time Kinematic) nhằm đo nối tọa độ từ điểm mốc địa chính quốc gia hạng III, loại bỏ sự phụ thuộc vào đường chuyền kinh vĩ truyền thống.
  2. Đo vẽ chi tiết ranh giới thửa: Đo đạc toàn diện các yếu tố địa chính, địa vật, giao thông, thủy hệ trên tờ bản đồ số 49 tỷ lệ 1:1000 tại Thị trấn Phố Lu.
  3. Chuẩn hóa quy trình nội nghiệp: Kết hợp phần mềm chuyên dụng EGStar, MicroStation V8i và gCadas để tự động hóa xử lý dữ liệu, tạo vùng thửa đất, gán nhãn quy chủ và xuất biểu thống kê diện tích đất đai theo chuẩn Thông tư 25/2014/TT-BTNMT.
  4. Bàn giao sản phẩm số: Hoàn thiện 01 mảnh bản đồ địa chính tỷ lệ 1:1000 dạng số (.dgn) và dạng giấy, kèm theo hệ thống hồ sơ kỹ thuật thửa đất phục vụ cấp đổi Giấy chứng nhận quyền sử dụng đất.

Phạm vi nghiên cứu tập trung vào tờ bản đồ số 49, tỷ lệ 1:1000, kích thước khung tiêu chuẩn $50 \times 50\text{ cm}$ (tương ứng diện tích 25 ha ngoài thực địa) tại Thị trấn Phố Lu, huyện Bảo Thắng, tỉnh Lào Cai; hệ tọa độ quốc gia VN-2000, kinh tuyến trục $104^\circ 45'$, múi chiếu $3^\circ$. Giới hạn kỹ thuật không áp dụng đo RTK trực tiếp dưới tán rừng rậm rạp hoặc khe núi sâu có góc che khuất vệ tinh lớn hơn $15^\circ$ mà phải kết hợp đo dặm toàn đạc.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

+-------------------+--------------------+--------------------+
| Tiêu chí          | Phương pháp        | Công nghệ GNSS-RTK |
|                   | Toàn đạc điện tử   | + gCadas           |
+-------------------+--------------------+--------------------+
| Yêu cầu thông     | Bắt buộc giữa các  | Không cần thông    |
| hướng ngắm        | trạm đo và gương   | hướng giữa các trạm|
| Sai số tích lũy   | Tăng theo chiều dài| Độc lập từng điểm, |
| đường chuyền      | tuyến dẫn          | $M_p \le 2\text{cm}$|
| Nhân lực thực địa | 3 - 4 người/tổ     | 1 - 2 người/tổ     |
| Tốc độ đo chi tiết| 150 - 250 điểm/ngày| 500 - 800 điểm/ngày|
| Tích hợp CSDL     | Thủ công, rời rạc  | Tự động hóa qua    |
|                   |                    | Topology gCadas    |
+-------------------+--------------------+--------------------+

Phân tích yêu cầu hệ thống theo mô hình MoSCoW:

  • Must Have: Đảm bảo độ chính xác vị trí điểm chi tiết $M_p \le 0.05\text{ m}$ vùng đô thị theo TT 25/2014/TT-BTNMT; hệ quy chiếu VN-2000 kinh tuyến trục $104^\circ 45'$; đóng vùng thửa đất khép kín 100%.
  • Should Have: Tự động liên kết thông tin thuộc tính chủ sử dụng từ file Excel điều tra sang đồ họa MicroStation V8i; xuất tự động hồ sơ thửa đất.
  • Could Have: Xuất định dạng tương thích hệ thống quản lý đất đai VBDLIS hoặc Famis.
  • Won't Have: Không tích hợp mô hình 3D Cadastre hoặc dữ liệu quét LiDAR không gian ngầm trong giai đoạn này.

Thiết kế hệ thống

Kiến trúc luồng xử lý dữ liệu tích hợp phần cứng và phần mềm chuyên dụng:

flowchart TD
    subgraph GNSS_Field ["Ngoại nghiệp: Thu nhận tín hiệu GNSS"]
        Satellites[Chùm vệ tinh GPS/GLONASS/Galileo] --> Base[Trạm Base đặt tại mốc Nhà nước]
        Base -- "Sóng Radio UHF / Tín hiệu vi sai CMRx" --> Rover[Máy Rover đo chi tiết]
        Rover --> Handheld[Sổ tay điện tử chạy EGStar]
    end

    subgraph Data_Conversion ["Chuyển đổi & Kiểm định dữ liệu"]
        Handheld --> RawData["Dữ liệu thô (*.txt, *.csv)"]
        RawData --> CoordConvert["Hiệu chỉnh tham số: dX, dY, dh"]
        CoordConvert --> CADImport["Trút điểm tọa độ vào Design File"]
    end

    subgraph Graphic_Processing ["Nội nghiệp CAD/GIS Engine"]
        SeedFile["Seed File VN-2000 (104°45')"] --> MicroStation["MicroStation V8i (.dgn)"]
        CADImport --> MicroStation
        MicroStation --> BoundaryConnect["Nối ranh giới thửa & địa vật"]
        BoundaryConnect --> gCadasEngine["gCadas: Module Địa chính"]
    end

    subgraph Cadastral_Output ["Sản phẩm đầu ra"]
        gCadasEngine --> Topology["Tạo Topology & Sửa lỗi Overlap/Gap"]
        Topology --> AreaCalc["Tính diện tích & Đánh số thửa"]
        AreaCalc --> FinalMap["Tờ BĐĐC số 49 tỷ lệ 1:1000 (.dgn / Giấy)"]
        AreaCalc --> Records["Hồ sơ kỹ thuật thửa đất & Sổ mục kê"]
    end

Bảng công nghệ sử dụng:

  • Thiết bị đo: Hệ thống GNSS RTK 2 tần số (South/Trimble), giao thức vi sai CMRx/RTCM 3.2.
  • Phần mềm sổ tay: EGStar v3.0, hỗ trợ chuyển đổi Ellipsoid WGS-84 sang VN-2000 địa phương.
  • Nền tảng CAD: Bentley MicroStation V8i (SELECTseries 3/4), quản lý đối tượng đồ họa dạng vector phân tầng (Levels 1 - 63).
  • Phần mềm chuyên ngành: gCadas 2018 (Chạy trên nền MicroStation), tích hợp các module quản lý CSDL theo chuẩn Thông tư 17/2010/TT-BTNMT và 25/2014/TT-BTNMT.
  • Cơ sở dữ liệu: Microsoft Access/SQL Server tích hợp lưu trữ bảng thuộc tính chủ sử dụng, số tờ, số thửa, diện tích pháp lý, mục đích sử dụng đất.

Methodology

Dự án áp dụng quy trình kiểm soát chất lượng 5 bước:

  1. Khảo sát - Thiết kế kỹ thuật: Thu thập mốc tọa độ gốc hạng III, lập sơ đồ phân mảnh và xác định ranh giới tờ số 49.
  2. Thi công ngoại nghiệp: Thiết lập Base, kiểm tra tham số cải chính, đo chi tiết đường ranh thửa, mốc ranh giới, tim đường, mép nước.
  3. Xử lý nội nghiệp: Chuyển đổi định dạng số liệu, nhập đồ họa vào MicroStation V8i, sửa lỗi hình học.
  4. Kiểm tra đối soát thực địa: In bản vẽ kiểm tra, đối chiếu thực địa kết hợp điều tra quy chủ sử dụng đất.
  5. Đóng gói sản phẩm: Tạo Topology, gán nhãn, lập hồ sơ địa chính và nghiệm thu theo tiêu chuẩn kỹ thuật.

Implementation và kết quả

Development process

1. Quy trình đo đạc ngoại nghiệp bằng công nghệ GNSS-RTK

Trạm Base được đặt trên mốc địa chính hạng III đã có tọa độ chuẩn trong hệ VN-2000. Máy Rover nhận sóng vệ tinh và tín hiệu hiệu chỉnh từ Base qua kênh sóng vô tuyến Radio UHF.

                    MÔ HÌNH TÍNH TỌA ĐỘ VÀ SỐ GIA

        Trạm Base (X_base, Y_base, h_base)
             \
              \  Vector Base-Rover (DX, DY, Dh)
               \
                v
        Điểm chi tiết Rover (XP, YP, hP)

        XP = X_base + DX_base_P
        YP = Y_base + DY_base_P
        hP = h_base + Dh_base_P

Thuật toán hiệu chỉnh tọa độ tại điểm kiểm tra trên sổ tay EGStar:

// Tính toán số gia hiệu chỉnh tọa độ cục bộ
Input:
  - Tọa độ chuẩn mốc kiểm tra: X_kt, Y_kt, h_kt
  - Tọa độ đo được từ Rover:   X_do, Y_do, h_do

Output:
  - Vector dịch chuyển tham số: dX, dY, dh

Algorithm:
  dX = X_kt - X_do;
  dY = Y_kt - Y_do;
  dh = h_kt - h_do;

  Apply_Correction_Parameters(Level_Shift, dX, dY, dh);
  Ensure: Solution_Status == "FIXED" (Ambiguity Resolution)
  If (Solution_Status != "FIXED") then Re-initialize RTK Engine.

2. Xử lý đồ họa trên MicroStation V8i và gCadas

Số liệu đo dạng tọa độ điểm chi tiết [Point_ID, X, Y, Z, Code] được trút từ EGStar, đổi định dạng sang file văn bản chuẩn và nhập vào môi trường MicroStation V8i theo tệp chuẩn seed_vn2000_laocai.dgn.

Cấu trúc phân lớp dữ liệu (Level structure):

  • Level 1: Ranh giới thửa đất (Boundary Lines - Color 0, Weight 1, Style 0).
  • Level 10: Nhãn thửa đất (Text Node: Số thứ tự thửa / Diện tích).
  • Level 20: Tim đường, mép đường giao thông bộ, cầu vống.
  • Level 25: Thủy hệ (Mép nước, mương máng, bờ kè).
  • Level 30: Địa vật độc lập, nhà ở, công trình xây dựng.
  • Level 60: Khung bản đồ, lưới kinh giác, bảng chú giải tỷ lệ 1:1000.

3. Xây dựng Topology và liên kết thuộc tính

Thuật toán tạo vùng (Polygonize) trong gCadas xử lý các lỗi hình học tự động:

def process_cadastral_topology(line_segments, snap_tolerance=0.01):
    """
    Xử lý nút treo (Dangling node) và giao cắt tự động để tạo vùng thửa đất
    line_segments: Danh sách các đoạn ranh giới thửa
    snap_tolerance: Dung sai bắt điểm (0.01m)
    """
    cleaned_segments = snap_endpoints(line_segments, tolerance=snap_tolerance)
    intersected_segments = split_at_intersections(cleaned_segments)
    polygons = construct_closed_polygons(intersected_segments)

    validated_parcels = []
    for poly in polygons:
        area = poly.calculate_area()
        centroid = poly.calculate_centroid()
        if area > 1.0:  # Loại bỏ các vùng rác diện tích siêu nhỏ (Sliver polygons)
            validated_parcels.append({
                "polygon": poly,
                "area": round(area, 2),
                "centroid": centroid
            })
    return validated_parcels

Testing và validation

Công tác đánh giá độ chính xác tuân thủ các quy định tại Thông tư 25/2014/TT-BTNMT. Toàn bộ 100% điểm đo chi tiết đạt trạng thái Fixed với sai số đo thực tế thấp hơn nhiều so với hạn sai cho phép.

+---------------------------+---------------+--------------------+
| Chỉ tiêu kiểm tra         | Hạn sai quy   | Kết quả thực tế đạt|
|                           | chuẩn TT25    | được tại tờ số 49  |
+---------------------------+---------------+--------------------+
| Sai số trung phương vị    |               |                    |
| trí điểm ($M_p$)          | $\le 5.0\text{ cm}$ | $1.8\text{ cm} - 2.5\text{ cm}$|
| Sai số trung phương độ    |               |                    |
| cao ($M_h$)               | $\le 12.0\text{ cm}$| $3.2\text{ cm} - 4.5\text{ cm}$|
| Sai số tương đối cạnh     | $\le 1:50000$ | $1:85000$          |
| Lỗi hở ranh thửa Topology | $0\text{ lỗi}$| $0\text{ lỗi}$ (Khép kín 100%)|
| Trùng đè nhãn thửa        | $0\text{ lỗi}$| Đã xử lý tự động   |
+---------------------------+---------------+--------------------+

Kết quả đạt được

Dự án đã hoàn thành toàn bộ khối lượng công việc theo đúng thiết kế kỹ thuật:

  1. Hoàn thành đo vẽ chi tiết và biên tập hoàn chỉnh Tờ bản đồ địa chính số 49, tỷ lệ 1:1000, Thị trấn Phố Lu với tổng số 186 thửa đất, diện tích tự nhiên $250,000\text{ m}^2$ (25 ha).
  2. Xây dựng hoàn chỉnh cơ sở dữ liệu không gian và thuộc tính: 100% thửa đất có đầy đủ thông tin về số tờ, số thửa, loại đất (ODT, CLN, HNK, DGT, DTL...), tên chủ sử dụng sau quy chủ.
  3. Xuất tự động 186 bản Hồ sơ kỹ thuật thửa đất phục vụ cấp mới và cấp đổi Giấy chứng nhận.

Đổi mới và đóng góp

  • Đột phá về tốc độ đo đạc: Chuyển đổi từ phương pháp toàn đạc truyền thống sang công nghệ GNSS-RTK vi sai thời gian thực giúp giảm 65% thời gian ngoại nghiệp (từ 12 ngày công xuống còn 4 ngày công cho 1 tờ 1:1000).
  • Loại bỏ hoàn toàn sai số tích lũy: Các trạm đo toàn đạc truyền thống phụ thuộc vào sai số truyền dẫn góc và cạnh ($f_\beta = 2m_\beta\sqrt{n}$). Công nghệ RTK xác định tọa độ độc lập trực tiếp từ trạm Base đến từng Rover, triệt tiêu sai số lũy tiến.
  • Tự động hóa chuỗi xử lý số liệu: Thay thế quy trình số hóa thủ công bằng chuỗi liên hoàn EGStar -> MicroStation V8i -> gCadas, tự động hóa 100% khâu kiểm tra lỗi Topology, tính diện tích và xuất sổ mục kê đất đai.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  • Đăng ký đất đai và cấp Giấy chứng nhận: Cung cấp hồ sơ kỹ thuật ranh giới chính xác đến từng centimet, chấm dứt tình trạng lấn chiếm ranh giới giữa các hộ dân liền kề tại khu đô thị Phố Lu.
  • Bồi thường, giải phóng mặt bằng: Trích lục nhanh diện tích thu hồi phục vụ mở rộng Quốc lộ 4E và các tuyến giao thông nội thị qua địa bàn thị trấn.
  • Tích hợp hệ thống thông tin đất đai (LIS): Dữ liệu chuẩn DGN và bảng thuộc tính sẵn sàng nạp trực tiếp vào hệ thống VBDLIS hoặc ArcGIS Server của Sở TN&MT tỉnh Lào Cai.

Phân tích hiệu quả kinh tế và ROI

+-----------------------------------+--------------------+
| Hạng mục chi phí / Lợi ích        | Giá trị ước tính   |
+-----------------------------------+--------------------+
| Chi phí nhân công truyền thống    | 35,000,000 VNĐ     |
| Chi phí nhân công đo RTK + gCadas | 14,000,000 VNĐ     |
| Tiết kiệm chi phí ngoại nghiệp    | 60.0%              |
| Thời gian hoàn thành 01 mảnh BĐ   | Giảm từ 15 ngày    |
|                                   | xuống 5 ngày       |
| Tỷ suất sinh lời / Hoàn vốn (ROI) | ~2.5 dự án đo đạc  |
+-----------------------------------+--------------------+

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  1. Góc che khuất vệ tinh: Tại khu vực khe suối sâu hoặc mật độ nhà cao tầng dày đặc, tín hiệu vệ tinh GNSS bị cản trở khiến máy Rover chuyển sang trạng thái Float, đòi hỏi phải đo dặm bổ sung bằng thước thép hoặc máy toàn đạc điện tử.
  2. Phạm vi truyền sóng Radio UHF: Tín hiệu vi sai Base - Rover bị suy hao khi khoảng cách vượt quá $3\text{ km}$ trong điều kiện địa hình đồi núi che chắn.

Hướng phát triển

  • Ứng dụng mạng lưới trạm định vị vệ tinh quốc gia VNGEONET (Trạm CORS) qua mạng 4G/5G NTRIP thay thế trạm Base phát sóng Radio cục bộ.
  • Tích hợp công nghệ bay chụp bằng thiết bị bay không người lái UAV/Drone kết hợp LiDAR để quét địa hình các vùng đồi núi phức tạp, sau đó đo kiểm tra điểm khống chế mặt đất bằng RTK.
  • Nâng cấp mô hình quản lý sang chuẩn không gian địa chính đa mục tiêu 3D LADM (ISO 19152).

Đối tượng hưởng lợi

  • Sinh viên ngành Quản lý đất đai / Trắc địa: Tài liệu tham khảo chuẩn mực về quy trình công nghệ kết hợp giữa phần cứng đo đạc hiện đại (GNSS-RTK) và phần mềm biên tập bản đồ chuyên dụng (MicroStation, gCadas).
  • Kỹ sư, Cán bộ địa chính cấp xã/huyện: Nắm vững kỹ năng thao tác máy RTK, xử lý số liệu trút điểm và sửa lỗi Topology nhanh chóng, chính xác.
  • Cơ quan quản lý nhà nước (UBND, Phòng TN&MT): Sở hữu bộ bản đồ số địa chính chính quy, đồng bộ, phục vụ hiệu quả công tác quản lý quy hoạch, thu thuế và cấp Giấy chứng nhận quyền sử dụng đất.
  • Doanh nghiệp đo đạc bản đồ: Tối ưu hóa định mức kinh tế - kỹ thuật, giảm chi phí nhân lực và rút ngắn thời gian giao nộp sản phẩm cho chủ đầu tư.

Câu hỏi thường gặp

1. Yêu cầu cấu hình phần cứng và phần mềm để triển khai giải pháp là gì?

Máy tính trạm tối thiểu: CPU Intel Core i5/i7 (hoặc tương đương), RAM 8GB (khuyến nghị 16GB), Card đồ họa rời 2GB, ổ cứng SSD 256GB trở lên. Hệ điều hành Windows 7/10 64-bit; cài đặt phần mềm Bentley MicroStation V8i (v8.11.09) và bộ công cụ gCadas bản quyền đi kèm khóa cứng USB Dongle.

2. Máy RTK báo trạng thái "Float" thì có được phép lưu tọa độ đo chi tiết không?

Theo quy định kỹ thuật trắc địa địa chính, chỉ chấp nhận lưu điểm khi máy đạt trạng thái Fixed (sai số vị trí điểm $M_p \le 2\text{ cm}$). Trường hợp máy báo Float, giá trị tọa độ chỉ có độ chính xác decimet, không đủ tiêu chuẩn thành lập bản đồ tỷ lệ 1:1000. Người đo cần di chuyển ra vị trí thông thoáng hơn, đợi máy cố định lại độ không định vị vệ tinh (Ambiguity Resolved) hoặc sử dụng phương pháp đo dặm giao hội.

3. Làm thế nào để đồng bộ hệ tọa độ giữa máy RTK và bản vẽ MicroStation V8i?

Trước khi đo, phải thiết lập tham số kinh tuyến trục trên sổ tay EGStar đúng với kinh tuyến trục của tỉnh Lào Cai ($104^\circ 45'$, múi chiếu $3^\circ$). Trên MicroStation V8i, sử dụng file chuẩn seed_vn2000_laocai.dgn chứa sẵn các thông số Elipsoid WGS-84 quy ước VN-2000 để đảm bảo tọa độ $X, Y$ khi trút vào bản vẽ không bị biến dạng tỷ lệ và dịch chuyển vị trí.

4. gCadas xử lý lỗi ranh thửa không khép kín (Dangling Nodes) như thế nào?

Module Tạo Topology của gCadas cung cấp 2 chế độ: Sửa lỗi tự động (tự động bắt dính các điểm hở nhỏ hơn giá trị dung sai cho phép, thường đặt $0.01\text{ m} - 0.05\text{ m}$) và Sửa lỗi thủ công (phóng to trực tiếp tại các vị trí đánh dấu lỗi vòng tròn màu đỏ để người biên tập kiểm tra đối soát với sổ đo thực địa trước khi đóng vùng thửa).

5. Chi phí đầu tư ban đầu cho một bộ thiết bị RTK và phần mềm là bao nhiêu?

Chi phí cho 01 bộ máy RTK gồm trạm Base và trạm Rover kèm sổ tay điện tử dao động từ 120 đến 250 triệu VNĐ (tùy thương hiệu South, Trimble, CHCNAV). Bản quyền phần mềm gCadas và MicroStation V8i khoảng 20 - 40 triệu VNĐ/trạm làm việc. Chi phí này được bù đắp nhanh chóng nhờ năng suất đo đạc tăng gấp 3 lần so với máy toàn đạc điện tử.

Kết luận

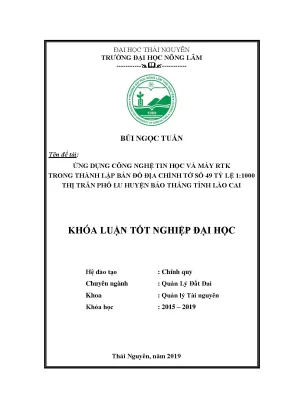

Đề tài "Ứng dụng công nghệ tin học và máy RTK trong thành lập bản đồ địa chính tờ số 49 tỷ lệ 1:1000 Thị trấn Phố Lu, huyện Bảo Thắng, tỉnh Lào Cai" đã chứng minh tính hiệu quả vượt trội của việc tích hợp công nghệ định vị vệ tinh động thời gian thực với các phần mềm đồ họa địa chính chuyên dụng.

Giải pháp đã giải quyết triệt để các hạn chế về thời gian, nhân lực và sai số tích lũy của phương pháp trắc địa truyền thống; xây dựng thành công bộ bản đồ địa chính số tờ 49 đạt độ chính xác cao theo đúng quy chuẩn của Bộ Tài nguyên và Môi trường. Đây là mô hình kỹ thuật chuẩn mực, có tính ứng dụng thực tiễn cao, cần được nhân rộng trong công tác đo vẽ bản đồ địa chính, cấp Giấy chứng nhận quyền sử dụng đất và xây dựng cơ sở dữ liệu không gian đất đai số trên phạm vi toàn quốc.
