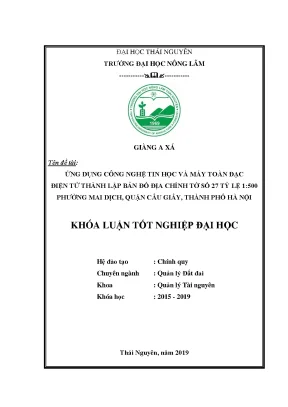

ĐẠI HỌC THÁI NGUYÊN TRƯỜNG ĐẠI HỌC NÔNG LÂM ---------------------- GIÀNG A XÁ Tên đề tài: ỨNG DỤNG CÔNG NGHỆ TIN HỌC VÀ MÁY TOÀN ĐẠC ĐIỆN TỬ THÀNH LẬP BẢN ĐỒ ĐỊA CHÍNH TỜ SỐ 27 TỶ LỆ 1:500 PHƯỜNG MAI DỊCH, QUẬN CẦU GIẤY, THÀNH PHỐ HÀ NỘI KHÓA LUẬN TỐT NGHIỆP ĐẠI HỌC Hệ đào tạo : Chính quy Chuyên ngành : Quản lý Đất đai Khoa : Quản lý Tài nguyên Khóa học : 2015 - 2019 Thái Nguyên, năm 2019 h ĐẠI HỌC THÁI NGUYÊN TRƯỜNG ĐẠI HỌC NÔNG LÂM ---------------------- GIÀNG A XÁ Tên đề tài: ỨNG DỤNG CÔNG NGHỆ TIN HỌC VÀ MÁY TOÀN ĐẠC ĐIỆN TỬ THÀNH LẬP BẢN ĐỒ ĐỊA CHÍNH TỜ SỐ 27 TỶ LỆ 1:500 PHƯỜNG MAI DỊCH, QUẬN CẦU GIẤY, THÀNH PHỐ HÀ NỘI KHÓA LUẬN TỐT NGHIỆP ĐẠI HỌC Hệ đào tạo : Chính quy Chuyên ngành : Quản lý Đất đai Khoa : Quản lý Tài nguyên Khóa học : 2015 - 2019 Giảng viên hướng dẫn : PGS. Đàm Xuân Vận Thái Nguyên, năm 2019 h i LỜI CẢM ƠN Qua thời gian học tập và rèn luyện đạo đức tại trường, bản thân em đã được sự dạy dỗ, chỉ bảo tận tình của các thầy, cô giáo trong khoa Quản lý Tài nguyên, cũng như các thầy, cô giáo trong Ban Giám hiệu Nhà trường, các Phòng ban và phòng Đào tạo của Trường Đại học Nông Lâm. Sau một thời gian nghiên cứu và thực tập tốt nghiệp bản báo cáo tốt nghiệp của em đã hoàn thành. Em xin bày tỏ lòng biết ơn chân thành tới các thầy, cô trong khoa Quản lý Tài nguyên, Trường Đại học Nông Lâm Thái Nguyên đã giảng dạy và hướng dẫn, tạo điều kiện thuận lợi cho em trong quá trình học tập và rèn luyện tại trường, trong thời gian vừa qua các thầy, cô khoa Quản lý Tài nguyên đã tạo điều kiện cho em được trải nghiệm thực tế về công việc và ngành nghề mà mình đang học tại Công ty cổ phần Địa chính và Tài nguyên Môi trường.
Em xin bày tỏ lòng biết ơn sâu sắc tới thầy giáo PGS. Đàm Xuân Vận đã trực tiếp hướng dẫn, giúp đỡ em trong quá trình hoàn thành khóa luận này. Em xin gửi lời cảm ơn đến ban lãnh đạo Công ty cổ phần Địa chính và Tài nguyên Môi trường, các anh trong Đội đo đạc đã tận tình giúp đỡ, chỉ bảo cho em trong thời gian thực tập. Cuối cùng em xin gửi lời cảm ơn đến gia đình, bạn bè đã động viên, khuyến khích em trong suốt quá trình học tập và hoàn thành khóa luận.
Em xin chân thành cảm ơn! Thái Nguyên, ngày tháng năm 2019 Sinh viên Giàng A Xá h ii DANH MỤC CÁC BẢNG Bảng 4.1: Hiện trạng sử dụng đất phường Mai Dịch năm 2018 .2: Số liệu địa chính cấp cao .3: Tọa độ phẳng và độ cao bình sai .4: Bảng thống kê các loại đất tờ bản đồ 27 phường Mai Dịch. 59 h iii DANH MỤC CÁC HÌNH Hình 2.1: Sơ đồ quy trình công nghệ đo vẽ bản đồ địa chính.2: Quy trình thành lập bản đồ địa chính trên phần mềm Gcadas .1: Bản đồ phường Mai Dịch.2: Sơ đồ lưới kinh vĩ cấp 1 .3: Kết quả đo vẽ một số điểm chi tiết .4: Chọn thông số trên phần mềm DPSurvey.5: Cấu trúc file dữ liệu từ máy đo điện tử .6: Chọn file dữ liệu .7: File số liệu sau khi được sử lý .8: Chuyển điểm chi tiết lên bản vẽ.9: Hiển thị sửa chữa số liệu đo .10: Một số điểm đo chi tiết .11: Nối vẽ các đối tượng .12: Kết nối với cơ sở dữ liệu bản đồ .13: Sửa lỗi tự động .14: Màn hình hiển thị các lỗi của thửa đất .15: Các thửa đất sau khi được sửa lỗi .16: Tạo nhãn cho thửa đất .17: Thửa đất sau khi được tạo tâm thửa .18: Đánh số thửa tự động .19: Đánh số thửa tự động .20: Gán dữ liệu từ nhãn .21: Thửa đất sau khi được gán dữ liệu từ nhã.22: Vẽ nhãn thửa .23: Sửa bảng nhãn thửa .24: Tạo khung bản đồ địa chính .25: Tờ bản đồ sau khi được biên tập hoàn chỉnh. 57 h v DANH MỤC VIẾT TẮT CSDL Cơ sở dữ liệu BTNMT Bộ Tài nguyên & Môi trường TT Thông tư QĐ Quyết định VN-2000 Hệ quy chiếu và hệ tọa độ quốc gia VN-2000 BĐĐC Bản đồ địa chính h vi MỤC LỤC LỜI CẢM ƠN. i DANH MỤC CÁC BẢNG.
ii DANH MỤC CÁC HÌNH. iii DANH MỤC VIẾT TẮT. Tính cấp thiết của đề tài. Mục tiêu nghiên cứu.
Ý nghĩa của đề tài. TỔNG QUAN TÀI LIỆU. Cơ sở khoa học. Bản đồ địa chính.
Các phương pháp thành lập bản đồ địa chính hiện nay. Một số phần mềm tin học trong biên tập bản đồ địa chính. Cơ sở thực tiễn. Tình hình đo đạc bản đồ địa chính trên cả nước.
ĐỐI TƯỢNG, NỘI DUNG VÀ PHƯƠNG PHÁP NGHIÊN CỨU. Đối tượng và phạm vi nghiên cứu. Địa điểm và thời gian tiến hành. Nội dung nghiên cứu.
Điều kiện tự nhiên – kinh tế xã hội của phường Mai Dịch. Tình hình quản lý và sử dụng đất. Thành lập lưới khống chế đo vẽ. Thành lập mảnh bản đồ địa chính phường từ số liệu đo chi tiết.
Đánh giá chung về việc ứng dụng công nghệ tin học và máy toàn đạc điện tử trong đo vẽ thành lập bản đồ địa chính. Phương pháp nghiên cứu. Phương pháp đo đạc. Phương pháp biên tập bản đồ.
Quy trình thành lập bản đồ địa chính. KẾT QUẢ NGHIÊN CỨU & THẢO LUẬN. Điều kiện tự nhiên, kinh tế, xã hội của phường Mai Dịch. Điều kiện tự nhiên.
Tài nguyên thiên nhiên. Điều kiện kinh tế- xã hội. Tình hình quản lý đất đai của phường. Hiện trạng sử dụng đất.
Tình hình quản lý đất đai. Công tác thành lập lưới khống chế đo vẽ phường Mai Dịch. Khảo sát, thu thập tài liệu, số liệu. Bố trí và đo vẽ đường chuyền kinh vĩ.
Bình sai lưới kinh vĩ. Đo vẽ chi tiết và biên tập bản đồ bằng phần mềm Microstation V8i và Gcadas. Đo vẽ chi tiết. Ứng dụng phần mềm Gcadas, DPSurvey và Microstation V8i thành lập bản đồ địa chính.
Kiểm tra và nghiệm thu các tài liệu. Đánh giá chung về ứng dụng công nghệ tin học và máy toàn đạc điện tử để thành lập bản đồ địa chính. Đánh giá kết quả thống kê diện tích các loại đất tờ bản đồ số 27. Đánh giá chung về Máy toàn đạc điện tử South và phần mềm Gcadas 59 Phần 5.
KẾT LUẬN VÀ KIẾN NGHỊ. 62 TÀI LIỆU THAM KHẢO. Tính cấp thiết của đề tài Công tác đo đạc thành lập bản đồ địa chính, lập hồ sơ địa chính, đăng ký cấp giấy chứng nhận quyền sử dụng đất là những công việc chính của công tác quản lý Nhà nước về đất đai, đây là chủ trương lớn của Đảng và Nhà nước. Để quản lý đất đai một cách chặt chẽ theo một hệ thống tư liệu mang tính khoa học và kỹ thuật cao, cần thiết phải có bộ bản đồ địa chính chính quy và hồ sơ địa chính hoàn chỉnh theo quy định của Bộ Tài nguyên và Môi trường.
Thành phố Hà Nội là trung tâm chính trị, kinh tế của cả nước ta, là cửa ngõ giao lưu kinh tế xã hội giữa vùng trong cả nước. Trong những năm trước đây, với những yêu cầu đỏi hỏi của thực trạng công tác quản lý đất đai, ngành Tài nguyên và Môi trường thành phố đã rất nỗ lực trong công tác đo đạc thành lập bản đồ địa chính, đăng ký đất đai, cấp giấy CNQSD đất để phục vụ cho mục tiêu quản lý của mình. Tuy nhiên ở mỗi thời điểm, do nguồn kinh phí để thực hiện có hạn, một số yêu cầu kỹ thuật thường xuyên thay đổi nên công tác đo đạc lập bản đồ địa chính không được triển khai thực hiện đồng bộ và chính quy ngay từ đầu. Hiện nay dưới những hoạt động của con người và những thay đổi của tự nhiên làm cho đất đai có những biến đổi không ngừng do đó.
Để bảo vệ quỹ đất đai cũng như để phục vụ tốt hơn cho công tác quản lý đất đai thì bản đồ địa chính là một trong những tài liệu hết sức cần thiết, vì nó là nguồn tài liệu cơ sở cung cấp thông tin cho người quản lý, sử dụng đất đai, đồng thời là tài liệu cơ bản nhất của bộ hồ sơ địa chính mang tính pháp lý cao. Với tính chất hết sức quan trọng của hệ thống bản đồ địa chính. h 2 Với tính cấp thiết của việc phải xây dựng hệ thống bản đồ địa chính cho toàn khu vực phường Mai Dịch, quận Cầu Giấy, thành phố Hà Nội, với sự phân công, giúp đỡ của Ban giám hiệu nhà trường, Ban chủ nhiệm khoa Quản lý Tài nguyên, Đội đo đạc thuộc Công ty cổ phần Địa chính và Tài nguyên Môi trường, với sự hướng dẫn của thầy giáo PGS. Đàm Xuân Vận em tiến hành thực hiện đề tài: “Ứng dụng công nghệ tin học và máy toàn đạc điện tử thành lập bản đồ địa chính tờ số 27 tỷ lệ 1:500 phường Mai Dịch, quận Cầu Giấy, thành phố Hà Nội”.
Mục tiêu nghiên cứu - Tìm hiểu công nghệ toàn đạc điện tử và tính năng của nó, nắm rõ quy trình thành lập bản đồ bằng phương pháp toàn đạc điện tử, thực tập ứng dụng công nghệ tin học và máy toàn đạc điện tử vào thành lập lưới khống chế đo vẽ, đo vẽ chi tiết và biện tập một tờ bản đồ địa chính tại phường Mai Dịch. Ý nghĩa của đề tài - Trong học tập và nghiên cứu khoa học. + Thực tập tốt nghiệp là cơ hội tốt để hệ thống và củng cố lại kiến thức đã được học trong nhà trường và áp dụng vào thực tiễn công việc. - Trong thực tiễn.
+ Qua nghiên cứu, tìm hiểu và ứng dụng máy toàn đạc điện tử trong công tác đo đạc thành lập bản đồ địa chính giúp cho công tác quản lý Nhà nước về đất đai được nhanh hơn đầy đủ hơn và chính xác hơn. + Phục vụ tốt cho việc đo vẽ chi tiết thành lập bản đồ địa chính theo công nghệ số, hiện đại hóa hệ thống hồ sơ địa chính theo quy định của Bộ Tài Nguyên và Môi Trường. h 3 Phần 2 TỔNG QUAN TÀI LIỆU 2. Cơ sở khoa học 2.
Bản đồ địa chính 2. Khái niệm Bản đồ địa chính là bản đồ thể hiện các thửa đất và các yếu tố địa lý có liên quan, lập theo đơn vị hành chính xã, phường, thị trấn, được cơ quan nhà nước có thẩm quyền xác nhận.
