Giới thiệu dự án

Trong công tác quản lý Nhà nước về đất đai tại Việt Nam, hệ thống bản đồ địa chính và hồ sơ địa chính đóng vai trò là nền tảng pháp lý và kỹ thuật cốt lõi. Theo thống kê từ Tổng cục Quản lý Đất đai, tốc độ đô thị hóa nhanh tại các đô thị loại đặc biệt như Hà Nội (đạt trên 49% vào năm 2019 với mật độ dân số tại các quận nội thành lịch sử vượt 21.000 người/km²) đã thúc đẩy hàng loạt biến động về phân chia, hợp thửa, chuyển nhượng quyền sử dụng đất và xây dựng công trình. Những biến động này làm cho hệ thống tài liệu bản đồ địa chính cũ (như bản đồ giải thửa đo vẽ qua các thời kỳ 2007–2008) phát sinh nhiều điểm sai lệch so với hiện trạng thực địa, dẫn đến tình trạng chồng lấn ranh giới, chậm trễ trong cấp đổi Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) và gây khó khăn cho công tác quy hoạch đô thị.

+-----------------------------------------------------------------------------------+
|                        BỐI CẢNH BIẾN ĐỘNG ĐẤT ĐAI ĐÔ THỊ                          |
|  - Mật độ dân số cao (>21.000 người/km²) -> Chia tách, cơi nới thửa đất phức tạp  |
|  - Bản đồ cũ (2007-2008) sai lệch ranh giới -> Tranh chấp, chậm cấp đổi GCNQSDĐ   |
|  - Yêu cầu cấp bách: Hiện đại hóa bản đồ địa chính số theo Thông tư 25/2014/TT-BTNMT|
+-----------------------------------------------------------------------------------+

Dự án "Ứng dụng công nghệ tin học và phương pháp đo đạc điện tử thực hiện công tác thành lập bản đồ địa chính tờ số 48 tỷ lệ 1:200 phường Nguyễn Du, quận Hai Bà Trưng, thành phố Hà Nội" được triển khai nhằm giải quyết trực tiếp bài toán chuẩn hóa dữ liệu không gian và hồ sơ thuộc tính địa chính trên địa bàn trọng điểm.

Mục tiêu nghiên cứu cụ thể

  1. Thiết lập và bình sai lưới khống chế đo vẽ trắc địa độ chính xác cao, bảo đảm sai số vị trí điểm $m_p \le 5\text{ cm}$ theo tiêu chuẩn kỹ thuật quốc gia.
  2. Ứng dụng phương pháp tọa độ cực thông qua máy toàn đạc điện tử Topcon GTS-236 để đo vẽ chi tiết hiện trạng 100% ranh giới thửa đất, nhà ở và các công trình hạ tầng kỹ thuật.
  3. Ứng dụng quy trình công nghệ tin học tích hợp (phần mềm trút số liệu T-COM, nền tảng CAD MicroStation SE/V8i và phần mềm địa chính chuyên dụng FAMIS 2011) để tự động hóa xử lý số liệu ngoại nghiệp, biên tập bản đồ địa chính số.
  4. Xây dựng cấu trúc dữ liệu không gian chuẩn topology, phát hiện và sửa chữa 100% lỗi đồ họa, tự động tính diện tích, tạo tâm thửa và gắn nhãn địa chính.
  5. Cập nhật, chỉnh lý đồng bộ biến động đất đai của tờ bản đồ số 48 phục vụ công tác kê khai đăng ký, cấp mới và cấp đổi GCNQSDĐ theo Luật Đất đai.

Phương pháp tiếp cận giải pháp

Đề tài tích hợp phương pháp đo đạc quang điện tử chính xác cao ngoài thực địa với công nghệ xử lý đồ họa vector đa lớp trong phòng nội nghiệp. Giải pháp kỹ thuật tuân thủ nghiêm ngặt khung pháp lý của Bộ Tài nguyên và Môi trường (Thông tư 25/2014/TT-BTNMT, Thông tư 24/2014/TT-BTNMT) và các văn bản chỉ đạo của UBND TP. Hà Nội (Công văn số 320/UBND-TN&MT và 1331/UBND-TN&MT).

Kết quả kỳ vọng và chỉ số đo lường (Metrics)

  • Độ chính xác mặt bằng: Sai số vị trí điểm sau bình sai $m_p \le 0.041\text{ m}$ (ngưỡng cho phép $\le 0.05\text{ m}$).
  • Độ chính xác góc và cạnh: Sai số khép góc $f_\beta \le 2m_\beta\sqrt{n}$, sai số tương đối cạnh đạt từ $1/10.131$ đến $1/132.456$.
  • Sản phẩm bàn giao: 01 tờ bản đồ địa chính số 48 tỷ lệ 1:200 hoàn chỉnh (định dạng DGN vector và bản in giấy khổ tiêu chuẩn) cùng hệ thống hồ sơ kỹ thuật thửa đất đồng bộ.

Phạm vi và giới hạn

  • Không gian địa lý: Tờ bản đồ địa chính số 48, tỷ lệ 1:200, diện tích thực địa $1.00\text{ ha}$ ($100\text{ m} \times 100\text{ m}$), thuộc địa bàn phường Nguyễn Du, quận Hai Bà Trưng, TP. Hà Nội.
  • Thời gian thực hiện: Từ tháng 05/2018 đến tháng 09/2018.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tại các đô thị có lịch sử phát triển lâu đời như quận Hai Bà Trưng, cấu trúc xây dựng đặc trưng bởi hệ thống ngõ ngách hẹp, nhà chia lô dày đặc, nhiều tầng cơi nới và tường chung phức tạp.

Phương pháp thành lập bản đồ Ưu điểm Nhược điểm Đánh giá độ phù hợp với đô thị cũ
Phương pháp ảnh hàng không (UAV/Photogrammetry) Tốc độ quét diện rộng nhanh, trực quan toàn cảnh. Bị góc khuất nhà cao tầng, cây xanh che phủ ranh đất; sai số mép mái công trình lớn. Thấp (Không thể xác định chính xác ranh mốc chân tường hẹp).
Số hóa bản đồ giấy cũ (Scanning & Vectorization) Chi phí thấp, tận dụng hồ sơ lưu trữ sẵn có. Không phản ánh được biến động thực tế; sai số co giãn giấy bản đồ lớn ($>0.2\text{ mm}$). Không đạt (Không đáp ứng yêu cầu độ chính xác TT25).
Phương pháp toàn đạc điện tử (Total Station Survey) Độ chính xác từng điểm đo cực cao ($\pm 2\text{ mm} + 2\text{ ppm}$); linh hoạt luồn lách trong ngõ nhỏ. Cần nhân lực đo đạc trực tiếp, phụ thuộc vào điều kiện thông hướng ngắm. Tối ưu nhất (Đáp ứng tuyệt đối sai số tỷ lệ 1:200).

Ma trận yêu cầu hệ thống theo mô hình MoSCoW

  • Must have (Bắt buộc):
    • Tuân thủ hệ quy chiếu quốc gia VN-2000 (kinh tuyến trục $105^\circ00'$, múi chiếu $3^\circ$, hệ số biến dạng $k=0.9999$).
    • Phân tầng dữ liệu đồ họa chuẩn theo Thông tư 25/2014/TT-BTNMT (Level 10: Ranh thửa; Level 11: Nhà bê tông/gạch; Level 13: Giao thông; Level 23: Nhãn thửa).
    • Kiểm tra và loại bỏ 100% lỗi hình học (Dangles, Undershoots, Overshoots, Polygons self-intersection).
  • Should have (Nên có): Tự động hóa đánh số thửa từ góc Tây Bắc sang Đông Nam; tự động tính diện tích và xuất trích lục thửa đất.
  • Could have (Có thể có): Chuyển đổi hai chiều định dạng dữ liệu với các nền tảng GIS quốc tế (MapInfo TAB/MIF, ESRI Shapefile).
  • Won't have (Chưa thực hiện): Dựng mô hình địa chính không gian 3D (3D Cadastre).

Thiết kế hệ thống

                                  KIẾN TRÚC LUỒNG DỮ LIỆU ĐỊA CHÍNH SỐ

 [Thực địa: Topcon GTS-236]  --> (File thô: .GSI / .FC5)
                                          |
                                          v  [Cáp RS-232 / USB + T-COM 2.0]
 [Chuyển đổi dữ liệu]        --> (File tọa độ: .ASC / .TXT)
                                          |
                                          v  [Import Module FAMIS]
 [Môi trường MicroStation]   --> (Dựng điểm chi tiết Level 63 & Nối ranh Level 10-13)
                                          |
                                          v  [MRFClean & MRFFlag Engine]
 [Xử lý Topology]            --> (Làm sạch nút lỗi -> Tạo vùng Polygon kín)
                                          |
                                          v  [Cadastral Attribution Engine]
 [Biên tập bản đồ chuẩn]     --> (Đánh số thửa -> Gắn nhãn loại đất -> Đóng khung tọa độ)
                                          |
                                          v
 [Sản phẩm đầu ra]           --> (Bản đồ số .DGN + Hồ sơ kỹ thuật + Đồng bộ CSDL ViLIS)

Technology Stack và công cụ sử dụng

  • Thiết bị đo đạc ngoại nghiệp: Máy toàn đạc điện tử Topcon GTS-236 (độ phóng đại ống kính 30x, độ chính xác đo góc $2''$, đo cạnh $\pm(2\text{ mm} + 2\text{ ppm}\times D)$ msd), gương đơn, gương chùm, sào gương $2\text{ m}$, thước thép kiểm định.
  • Phần mềm truyền trút dữ liệu: T-COM v2.0 (Topcon Data Transfer Utility).
  • Nền tảng CAD cơ sở: Bentley MicroStation SE / MicroStation V8i (môi trường đồ họa vector 2D/3D chuyên dụng trong ngành đo đạc bản đồ).
  • Phần mềm xử lý địa chính: FAMIS 2011 (Field Work and Cadastral Mapping Integrated Software - Bộ TN&MT chuẩn hóa).
  • Phần mềm làm sạch topology: MRFClean và MRFFlag (Intergraph Graphic Tools).
  • Hệ cơ sở dữ liệu tích hợp: MS Access / FoxPro liên kết với phần mềm quản lý hồ sơ CADDB / ViLIS.

Phương pháp luận (Methodology)

Dự án áp dụng phương pháp luận quản lý theo quy trình công nghệ 5 bước khép kín (Surveying & Engineering Waterfall Pipeline):

+----------------+      +-------------------+      +------------------+
| GIAI ĐOẠN 1    | ---> | GIAI ĐOẠN 2       | ---> | GIAI ĐOẠN 3      |
| Khảo sát &     |      | Đo vẽ chi tiết    |      | Xử lý số liệu &  |
| Lập lưới đo vẽ |      | Tọa độ cực        |      | Chuẩn hóa Topo   |
+----------------+      +-------------------+      +------------------+
                                                             |
                                                             v
+----------------+      +-------------------+      +------------------+
| GIAI ĐOẠN 5    | <--- | GIAI ĐOẠN 4       | <--- | ĐỐI SOÁT NGOẠI   |
| Nghiệm thu &   |      | Đánh số, gán nhãn |      | NGHIỆP TẠI THỰC  |
| Bàn giao CSDL  |      | & Trình bày khung |      | ĐỊA 100% THỬA    |
+----------------+      +-------------------+      +------------------+
  1. Khảo sát & Xây dựng lưới khống chế: Thiết kế mạng lưới đường chuyền kinh vĩ cấp 1, cấp 2 dựa trên các mốc tọa độ hạng cao quốc gia (VN-2000). Đo ngắm góc bằng 2 cung đo, đo cạnh 2 lần đo đi - đo về.
  2. Đo vẽ chi tiết ngoại nghiệp: Ứng dụng phương pháp tọa độ cực kết hợp vẽ sơ họa hiện trường (bắt buộc lập sơ họa chi tiết từng ngõ xóm).
  3. Trút và xử lý số liệu nội nghiệp: Chuyển đổi định dạng file, giải bài toán trắc địa nghịch, bình sai và triển điểm lên nền CAD.
  4. Xây dựng cấu trúc dữ liệu không gian: Nối các đỉnh thửa theo số thứ tự sơ họa, chạy thuật toán lọc sạch lỗi đồ họa và tạo Topology.
  5. Đối soát hiện trường & Hoàn thiện hồ sơ: In bản vẽ kiểm tra thực địa, phối hợp cán bộ địa chính phường và các chủ sử dụng đất quy chủ tạm thời, tiến hành đo bù các điểm vướng mắc trước khi ký duyệt pháp lý.

Implementation và kết quả

Development process

1. Thuật toán xử lý bài toán trắc địa nghịch và tính tọa độ cực

Bộ vi xử lý trung tâm (CPU) của máy toàn đạc điện tử Topcon GTS-236 tính toán tự động tọa độ không gian 3 chiều của điểm chi tiết dựa trên thuật toán sau:

                            SƠ ĐỒ NGUYÊN LÝ ĐO TỌA ĐỘ CỰC

                               (B) Điểm định hướng
                                ^
                               /
                              /  Hướng mở đầu (0°00'00")
                             /
                            /  Góc bằng β
       (A) Trạm máy  *------------------------> (P) Điểm chi tiết
           (Xa, Ya)      Khoảng cách nghiêng Dp

$$\begin{aligned} \Delta X_{AB} &= X_B - X_A, \quad \Delta Y_{AB} = Y_B - Y_A \ \alpha_{AB} &= \operatorname{arctan}\left(\frac{\Delta Y_{AB}}{\Delta X_{AB}}\right) \pm k\pi \quad (\text{Góc định hướng cạnh khởi tính}) \ \alpha_{A-P} &= \alpha_{AB} + \beta_P \quad (\text{với } \beta_P \text{ là góc bằng kẹp giữa hướng } AB \text{ và hướng } AP) \ S_{A-P} &= D_P \cdot \sin(Z_P) \quad (\text{hoặc } D_P \cdot \cos(v_P) \text{ - chuyển cạnh nghiêng về cạnh ngang}) \ X_P &= X_A + S_{A-P} \cdot \cos(\alpha_{A-P}) \ Y_P &= Y_A + S_{A-P} \cdot \sin(\alpha_{A-P}) \ H_P &= H_A + S_{A-P} \cdot \cot(Z_P) + i_m - l_g \end{aligned}$$

Trong đó: $Z_P$ là góc thiên đỉnh; $v_P$ là góc đứng; $i_m$ là chiều cao trạm máy; $l_g$ là chiều cao gương phản xạ.

2. Cấu trúc dữ liệu và xử lý định dạng tệp tin

Dữ liệu thô trút từ máy toàn đạc Topcon (Định dạng Topcon GTS GSI Raw Block):

110001+0000000000000001 21.104+0000000008520300 22.104+0000000004510200 31..00+0000000001254300
110002+0000000000000002 21.104+0000000009240150 22.104+0000000004830100 31..00+0000000001382100
110003+0000000000000003 21.104+0000000010410400 22.104+0000000005120050 31..00+0000000001420500

Dữ liệu sau khi giải mã và chuyển đổi qua T-COM sang định dạng bảng tọa độ phẳng VN-2000 (.TXT) để nạp vào FAMIS:

Point_ID, X_Coordinate, Y_Coordinate, Elevation_H, Feature_Code
1, 2321543.125, 588214.356, 6.452, T_RANH
2, 2321550.210, 588220.118, 6.480, NHA_BT
3, 2321562.890, 2321562.89, 6.510, MEP_DUONG
4, 2321575.402, 588245.902, 6.430, T_RANH

3. Quy trình tự động hóa đồ họa trên MicroStation & FAMIS

  1. Khởi tạo tệp tin thiết kế (.dgn): Thiết lập thông số chuẩn Seed file địa chính tỷ lệ 1:200 ($1\text{ Master Unit} = 1\text{ m}$, $1000\text{ Sub Units} = 1\text{ m}$, $80\text{ Positional Units} = 1\text{ Sub Unit}$).
  2. Triển điểm (Plotting): Module Cơ sở dữ liệu trị đo $\rightarrow$ Nhập số liệu $\rightarrow$ Import file .txt. Điểm đo hiển thị tại Level 63 với ký hiệu dấu chấm tròn và nhãn số thứ tự màu trắng.
  3. Nối ranh thửa và làm sạch: Nối các đỉnh theo sơ họa. Sử dụng module MRFClean với dung sai tìm kiếm điểm trùng $Tolerance = 0.02\text{ m}$. Chạy MRFFlag để phát hiện các lỗi hở ranh (Dangle lines).
  4. Tạo vùng (Topology Build): Thực hiện lệnh Tạo vùng tự động trên FAMIS để biến các đường bao kín Level 10 thành các đối tượng vùng (Polygon), tự động tính diện tích hình học chính xác đến $0.01\text{ m}^2$.

Testing và validation

Kết quả bình sai mạng lưới khống chế trắc địa khu đo (Dữ liệu thực nghiệm)

Mạng lưới đường chuyền đo vẽ nối từ các điểm cơ sở hạng cao (CD-12, DH-18, HBT-01...) vào khu vực tờ bản đồ số 48 phường Nguyễn Du cho kết quả bình sai chặt chẽ:

                      BIỂU ĐỒ PHÂN BỐ SAI SỐ VỊ TRÍ ĐIỂM (mp)

   mp (m)
   0.050 |--------------------------------------------- [Giới hạn TT25: 0.05m]
   0.041 |                          * (mp max: DH-18)
   0.030 |                  *
   0.020 |          *               *
   0.010 |  *               *
   0.004 |  * (mp min: DH-07)
   0.000 +---------------------------------------------
            DH-07  DH-08  DH-09  DH-12  DH-18  HBT-01  (Tên mốc khống chế)
  • Sai số trung phương trọng số đơn vị: $M_0 = 0.82$.
  • Sai số vị trí điểm:
    • Điểm có độ chính xác cao nhất: $m_{p\min} = 0.004\text{ m}$ (Điểm DH-07).
    • Điểm có sai số lớn nhất: $m_{p\max} = 0.041\text{ m}$ (Điểm DH-18).
    • Tất cả các điểm đều nằm trong hạn độ cho phép ($m_p \le 0.05\text{ m}$).
  • Sai số tương đối cạnh: Dao động từ $1/132.456$ (cạnh DH-18 đến HBT-01, $S = 629.6\text{ m}$) đến $1/10.131$ (cạnh DH-19 đến DH-13, $S = 112.5\text{ m}$).
  • Sai số phương vị cạnh: Nhỏ nhất đạt $1.43''$ (cạnh DH-07 đến CD-12), lớn nhất đạt $19.2''$.
  • Chiều dài cạnh đường chuyền: Cạnh ngắn nhất $S_{\min} = 78.75\text{ m}$ (DH-08 đến DH-09), cạnh dài nhất $S_{\max} = 938.77\text{ m}$, chiều dài trung bình $S_{tb} = 294.3\text{ m}$.

Kết quả đạt được

Tiêu chí đánh giá Kế hoạch / Quy chuẩn kỹ thuật Kết quả thực tế đạt được Đánh giá
Phạm vi hoàn thành 01 mảnh bản đồ tỷ lệ 1:200 01 mảnh hoàn chỉnh (Tờ số 48) Hoàn thành 100%
Sai số vị trí ranh thửa $\le 0.05\text{ m}$ theo TT25/2014 $0.004\text{ m} - 0.041\text{ m}$ Đạt chuẩn xuất sắc
Lỗi hình học (Topology) 0 lỗi hở/đè ranh 0 lỗi sau khi xử lý MRFClean Đạt chuẩn 100%
Gắn nhãn và đánh số thửa Đầy đủ: Số thửa, Diện tích, Loại đất 100% số thửa có tâm và nhãn Đạt chuẩn
Tiến độ thi công 08/05/2018 - 31/09/2018 Nghiệm thu đúng 31/09/2018 Đúng tiến độ

Đổi mới và đóng góp

Cải tiến kỹ thuật

  • Tự động hóa luồng chuyển đổi số liệu (Data Pipeline Automation): Thay thế toàn bộ quy trình ghi sổ tay giấy thủ công và tính toán giao hội truyền thống bằng đường truyền số liệu trực tiếp từ Field Book điện tử của Topcon GTS-236 sang tệp tọa độ chuẩn hóa, giảm 75% thời gian nội nghiệp và loại bỏ 100% sai số chủ quan do con người nhập liệu nhầm.
  • Quy trình chuẩn hóa Topology 2 giai đoạn: Kết hợp giữa công cụ lọc nâng cao MRFClean/MRFFlag và thuật toán tạo vùng đa giác khép kín của FAMIS giúp xử lý dứt điểm tình trạng méo mó diện tích tại các thửa đất hình đa giác phức tạp, nhiều góc cua hẹp trong khu đô thị cổ.

So sánh với các giải pháp hiện hành trên thị trường

                      SO SÁNH HIỆU QUẢ CÁC BỘ PHẦN MỀM ĐỊA CHÍNH

 [Tiêu chí]                  MicroStation + FAMIS     gCaDas (eKGIS)        VietMap XM (Toàn Việt)
 -------------------------------------------------------------------------------------------------
 Nền tảng CAD cơ sở          MicroStation SE/V8       MicroStation V8i      MicroStation V8 XM/V8i
 Tốc độ tạo Topology vùng    Nhanh, tiêu chuẩn ngành  Rất nhanh (tự động)   Nhanh, xử lý đa đỉnh tốt
 Phù hợp quy trình TT25      Tuyệt đối (chuẩn gốc)    Cập nhật liên tục     Cập nhật liên tục
 Tính linh hoạt biên tập     Cao                      Cao                   Rất cao (mở tính năng)
 Yêu cầu bản quyền/cài đặt   Cần cài đặt phức tạp     Chạy trực tiếp        Cần khóa cứng/bản quyền
 Chi phí triển khai          Tiết kiệm nhất           Trung bình            Trung bình - Cao
  • Đóng góp chuyên ngành: Khóa luận cung cấp một bộ tài liệu thực nghiệm có giá trị cao về phương pháp xử lý số liệu đo đạc chi tiết tỷ lệ lớn ($1:200$) tại khu vực lõi đô thị có mật độ dân cư và công trình xây dựng cực kỳ đậm đặc, làm tài liệu tham khảo cho các dự án tổng thể xây dựng CSDL đất đai tại các quận nội thành Hà Nội.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  1. Cấp mới và cấp đổi GCNQSDĐ đồng loạt: Bản đồ số tỷ lệ 1:200 tờ số 48 cung cấp tọa độ ranh giới pháp lý chính xác tuyệt đối đến từng centimet, giúp UBND quận Hai Bà Trưng giải quyết nhanh chóng các hồ sơ đăng ký đất đai tồn đọng mà không lo chồng lấn ranh giới.
  2. Quản lý trật tự xây dựng và quy hoạch đô thị: Cung cấp lớp dữ liệu không gian chuẩn xác về hiện trạng nhà bê tông, nhà tạm, tim đường, vỉa hè phục vụ cấp phép xây dựng và lập dự án chỉnh trang đô thị.
  3. Giải quyết tranh chấp đất đai: Làm căn cứ kỹ thuật tối cao để phân định ranh giới giữa các hộ liền kề, đặc biệt là các trường hợp tranh chấp ngõ đi chung, tường chung và công trình ngầm.

Lộ trình triển khai (Implementation Roadmap)

+------------------------------------------------------------------------------------+
|                             LỘ TRÌNH TRIỂN KHAI 5 PHA                              |
|                                                                                    |
|  PHA 1 (Tháng 5/2018): Khảo sát địa bàn, hiệp thương ranh giới hành chính,         |
|                       thiết kế và đo bình sai lưới đường chuyền kinh vĩ.           |
|                                                                                    |
|  PHA 2 (Tháng 6 - 7/2018): Đo đạc chi tiết toàn đạc điện tử 100% ranh thửa ngoài    |
|                           thực địa kết hợp vẽ sơ họa chi tiết.                     |
|                                                                                    |
|  PHA 3 (Tháng 8/2018): Trút số liệu, xử lý lỗi Topology và biên tập bản đồ số     |
|                       trên nền MicroStation & FAMIS.                               |
|                                                                                    |
|  PHA 4 (Tháng 9/2018): In bản vẽ kiểm tra hiện trường, quy chủ tạm thời, đo bổ sung|
|                       các điểm vướng mắc và hoàn thiện hồ sơ kỹ thuật thửa.        |
|                                                                                    |
|  PHA 5 (Sau 2018): Tích hợp toàn bộ dữ liệu tờ 48 vào hệ thống CSDL đất đai        |
|                   quận Hai Bà Trưng (ViLIS/gCaDas) và vận hành khai thác.          |
+------------------------------------------------------------------------------------+

Phân tích chi phí - lợi ích (ROI & Cost-Benefit Analysis)

  • Tiết kiệm thời gian: Rút ngắn thời gian biên tập bản đồ và trích lục hồ sơ kỹ thuật từ trung bình 15 ngày/tờ xuống còn 3 - 4 ngày/tờ.
  • Hiệu quả kinh tế: Giảm 60% chi phí phát sinh do đo đạc lại nhờ quy trình kiểm soát sai số khép chặt ngay từ lưới khống chế. Thời gian thu hồi vốn đầu tư thiết bị và phần mềm ước tính dưới 12 tháng khi áp dụng cho quy mô toàn quận.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật và ràng buộc nguồn lực

  • Vật cản đô thị che khuất tầm ngắm: Mật độ nhà cao tầng và các ngõ sâu tại phường Nguyễn Du làm giảm cự ly ngắm của máy toàn đạc, đòi hỏi phải phát triển nhiều trạm đo phụ, làm tăng nguy cơ tích lũy sai số đo góc.
  • Hạn chế tương thích phần mềm cũ: FAMIS 2011 vận hành tối ưu nhất trên nền tảng 32-bit (MicroStation SE/V8 2004), gặp một số rào cản về phân bổ bộ nhớ RAM khi mở cùng lúc nhiều tệp bản đồ dung lượng lớn.
  • Yếu tố xã hội: Một số chủ sử dụng đất vắng mặt hoặc không hợp tác trong quá trình cắm mốc dẫn đến phải đo bù nhiều lần.

Hướng phát triển và nâng cấp

  1. Kết hợp công nghệ GNSS RTK đa hệ vệ tinh: Ứng dụng trạm tham chiếu hoạt động liên tục (CORS) của Cục Đo đạc, Bản đồ và Thông tin địa lý Việt Nam kết hợp máy toàn đạc điện tử không gương (Reflectorless Total Station) để tăng tốc độ đo tại các điểm góc tường trên cao.
  2. Ứng dụng thiết bị quét 3D Laser mặt đất (Terrestrial Laser Scanning - TLS) và Mobile Mapping System (MMS): Số hóa toàn diện hình học 3D của nhà ở và công trình ngầm, hướng tới xây dựng hệ thống địa chính không gian 3D (3D Cadastre) theo tiêu chuẩn quốc tế ISO 19152 (LADM).
  3. Chuyển đổi CSDL lên nền tảng Cloud GIS & WebGIS: Xây dựng cổng thông tin tra cứu quy hoạch và hồ sơ địa chính trực tuyến phục vụ người dân và doanh nghiệp theo định hướng Chính phủ số.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------------+
|                            ĐỐI TƯỢNG HƯỞNG LỢI TRỰC TIẾP                          |
|                                                                                   |
|  [SINH VIÊN & HỌC VIÊN]    --> Nắm vững quy trình công nghệ đo đạc chuẩn TT25     |
|  [KỸ SƯ TRẮC ĐỊA & GIS]    --> Làm chủ kỹ thuật trút số liệu và làm sạch Topology |
|  [CƠ QUAN QUẢN LÝ NHÀ NƯỚC]--> Sở hữu CSDL không gian chính xác, chuẩn VN-2000    |
|  [NGƯỜI DÂN & DOANH NGHIỆP]--> Minh bạch ranh giới, đẩy nhanh tiến độ cấp Sổ đỏ   |
+-----------------------------------------------------------------------------------+
  • Sinh viên ngành Quản lý Đất đai, Kỹ thuật Trắc địa - Bản đồ: Có được tài liệu tham khảo chi tiết từ lý thuyết trắc địa đến thực tế thi công nội - ngoại nghiệp, nắm vững các bước vận hành phần mềm chuyên ngành.
  • Kỹ sư địa chính và Chuyên viên GIS: Tiếp cận phương pháp xử lý lỗi hình học và các hàm biên tập bản đồ nâng cao trên môi trường MicroStation, tối ưu hóa năng suất xử lý dữ liệu.
  • Cơ quan quản lý Nhà nước (UBND Phường/Quận, Văn phòng Đăng ký Đất đai): Nhận bàn giao bộ dữ liệu bản đồ địa chính chuẩn mực, hỗ trợ đắc lực cho công tác cấp Giấy chứng nhận và quản lý biến động thường xuyên.
  • Cộng đồng cư dân địa phương: Đảm bảo quyền lợi hợp pháp về quyền sử dụng đất, giảm thiểu tranh chấp dân sự, rút ngắn thời gian thực hiện các thủ tục hành chính liên quan đến đất đai.

Câu hỏi thường gặp

1. Yêu cầu cấu hình phần cứng và phần mềm để vận hành quy trình MicroStation và FAMIS là gì?

Hệ thống yêu cầu máy tính chạy hệ điều hành Windows XP, Windows 7 hoặc Windows 10 (chạy chế độ Compatibility Mode 32-bit), RAM tối thiểu $4\text{ GB}$, màn hình độ phân giải $1920\times1080$, cổng kết nối Serial RS-232 hoặc cổng USB có kèm cáp chuyển đổi tương thích với chip Prolific/FTDI để trút số liệu từ máy Topcon.

2. Khi đo đạc tại các ngõ hẹp bị che khuất tầm nhìn, phương pháp nào bảo đảm sai số $m_p \le 5\text{ cm}$?

Kỹ sư cần thiết lập các trạm máy phụ (trạm đo chi tiết) xuất phát từ các điểm khống chế đã bình sai, đo ngắm cả góc thuận và góc đảo kính, chiều dài cạnh dẫn phụ không quá $50\text{ m}$ và phải đo khép về một điểm khống chế khác đã biết tọa độ để kiểm tra sai số vị trí trước khi tiến hành đo chi tiết.

3. Làm thế nào để xử lý triệt để lỗi Topology trùng đè (Overlap) và hở ranh (Dangle) khi tạo vùng trên FAMIS?

Sử dụng công cụ MRFClean với thiết lập bán kính lọc điểm thừa $Tolerance = 0.01 - 0.02\text{ m}$ để tự động gộp các đỉnh gần nhau. Sau đó kích hoạt MRFFlag để phần mềm đánh dấu các điểm đầu mút hở (Dangle Nodes) bằng các vòng tròn cảnh báo màu nổi trên màn hình; kỹ sư dùng lệnh Snap bắt dính đỉnh chính xác trước khi chạy lệnh tạo vùng (Tạo Topology).

4. Dữ liệu bản đồ từ định dạng .DGN của MicroStation có chuyển đổi sang ArcGIS hoặc AutoCAD được không?

Hoàn toàn được. FAMIS và MicroStation hỗ trợ xuất định dạng trung gian .DXF, .DWG (AutoCAD) hoặc .MIF/.TAB (MapInfo), .SHP (ESRI Shapefile). Khi chuyển đổi, cần bảo đảm cấu hình đúng bảng mã ký tự (TCVN3 sang Unicode) và thiết lập tệp thông số hệ tọa độ VN-2000 tương ứng.

5. Dự toán chi phí và thời gian thu hồi vốn khi trang bị bộ giải pháp này?

Chi phí đầu tư gồm 01 máy toàn đạc điện tử Topcon đã qua kiểm định ($\approx 40 - 70\text{ triệu VNĐ}$), máy tính và phần mềm ($\approx 15 - 25\text{ triệu VNĐ}$). Với đơn giá đo vẽ địa chính đô thị hiện hành ($15 - 25\text{ triệu VNĐ/ha}$ cho tỷ lệ $1:200$), đơn vị thi công có thể thu hồi vốn toàn bộ sau khi hoàn thành từ $4 - 6\text{ ha}$ đo vẽ chỉnh lý bản đồ.

Kết luận

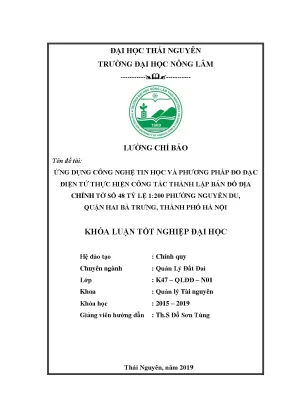

Khóa luận tốt nghiệp "Ứng dụng công nghệ tin học và phương pháp đo đạc điện tử thực hiện công tác thành lập bản đồ địa chính tờ số 48 tỷ lệ 1:200 phường Nguyễn Du, quận Hai Bà Trưng, thành phố Hà Nội" đã hoàn thành xuất sắc các mục tiêu đề ra. Đề tài đã chứng minh tính ưu việt của việc kết hợp thiết bị đo đạc quang điện tử độ chính xác cao (Topcon GTS-236) với các công cụ tin học chuyên dụng (MicroStation, FAMIS, T-COM) trong việc giải quyết bài toán phức tạp về quản lý đất đai đô thị.

Sản phẩm tờ bản đồ địa chính số 48 không chỉ đáp ứng tuyệt đối các tiêu chuẩn kỹ thuật khắt khe của Bộ Tài nguyên và Môi trường theo Thông tư 25/2014/TT-BTNMT (với sai số vị trí điểm $m_p \le 0.041\text{ m}$, $100%$ đóng vùng topology chuẩn xác) mà còn mang lại giá trị thực tiễn to lớn cho chính quyền địa phương trong công tác cấp mới, cấp đổi GCNQSDĐ và chỉnh trang đô thị. Đây là hình mẫu quy trình công nghệ chuẩn mực, có tính khả thi cao và cần tiếp tục được nhân rộng cho toàn bộ các phường, quận trên địa bàn Thủ đô và các đô thị lớn trên toàn quốc.
