Giới thiệu dự án

Công tác quản lý giá đất và theo dõi biến động thị trường bất động sản là một trong những trụ cột then chốt nhằm tối ưu hóa nguồn thu ngân sách nhà nước, công bằng xã hội và định hướng phát triển quy hoạch bền vững. Theo thống kê của ngành tài nguyên môi trường, tại các đô thị miền núi đang trong tiến trình công nghiệp hóa - đô thị hóa, việc quản lý thủ công hồ sơ địa chính truyền thống thường dẫn đến độ trễ thông tin từ 6–12 tháng, tiềm ẩn sai số định giá và phân bổ ngân sách.

Thị trấn Hòa Thuận (huyện Phục Hòa, tỉnh Cao Bằng) là khu vực kinh tế cửa khẩu tiếp giáp Trung Quốc, cách cửa khẩu quốc tế Tà Lùng 10 km, sở hữu 12 km trục Quốc lộ 3 và Tỉnh lộ 208. Sự phát triển hạ tầng và giao thương biên mậu thúc đẩy nhu cầu chuyển nhượng quyền sử dụng đất ở tăng cao. Tuy nhiên, công tác định giá và quản lý bảng giá đất tại địa phương trước đây chủ yếu dựa trên sổ sách giấy, phân tán giữa các tệp đồ họa rời rạc dạng MicroStation (*.dgn), gây nghẽn trong khâu tra cứu, tích hợp dữ liệu không gian với dữ liệu thuộc tính tài chính.

Đề tài “Ứng dụng công nghệ GIS trong đánh giá thực trạng biến động giá đất ở, trên địa bàn thị trấn Hòa Thuận, huyện Phục Hòa, tỉnh Cao Bằng, giai đoạn 2013 – 2014” được thực hiện nhằm số hóa và hiện đại hóa quy trình quản lý giá đất thông qua Hệ thống Thông tin Địa lý (GIS).

graph LR
    A[Bản đồ địa chính MicroStation .DGN] --> C[Chuẩn hóa & Chuyển đổi VN-2000]
    B[Bảng giá đất UBND Tỉnh Cao Bằng] --> D[Cơ sở dữ liệu thuộc tính Attribute Table]
    C --> E[Mô hình không gian GIS ArcGIS Desktop 10.1]
    D --> E
    E --> F[Hệ thống tra cứu, biên tập & Bản đồ phân vùng giá đất]

Mục tiêu của dự án

  1. Khảo sát và chuẩn hóa khung pháp lý - dữ liệu giá đất: Tổng hợp khung giá đất ở theo Quyết định số 27/2012/NQ-HĐND và các quy định của UBND tỉnh Cao Bằng giai đoạn 2013 – 2014, bám sát Luật Đất đai và Nghị định số 44/2014/NĐ-CP.
  2. Xây dựng cấu trúc cơ sở dữ liệu không gian và thuộc tính: Chuyển đổi toàn diện bản đồ địa chính từ MicroStation sang định dạng GIS Shapefile (*.shp) trên hệ quy chiếu VN-2000.
  3. Phân tích thực trạng biến động và thành lập bản đồ giá đất ở: Phân loại 4 tuyến đường phố (Loại II đến Loại V) cùng 4 cấp vị trí thửa đất, tự động hóa tính toán giá trị thửa đất và kết xuất bản đồ tra cứu giá đất trực quan.

Phạm vi và giới hạn nghiên cứu

  • Phạm vi không gian: Toàn bộ diện tích tự nhiên 2.202,68 ha của thị trấn Hòa Thuận, tập trung chuyên sâu vào 92,08 ha đất ở (chiếm 4,20% tổng diện tích tự nhiên) phân bố tại 17 tổ dân phố/xóm.
  • Phạm vi thời gian: Phân tích dữ liệu giai đoạn 2013 – 2014 (thực nghiệm từ tháng 08/2014 đến tháng 11/2014).
  • Giới hạn kỹ thuật: Nghiên cứu áp dụng cho đất ở đô thị thuộc khung giá do Nhà nước quy định; chưa tích hợp mô hình định giá hàng loạt nâng cao (CAMA) cho các biến động giao dịch ngầm ngoài thị trường phi chính thức.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí Quản lý sổ bộ truyền thống Bản đồ số CAD đơn thuần (MicroStation) Hệ thống thông tin địa lý (GIS ArcGIS)
Liên kết Không gian - Thuộc tính Hoàn toàn thủ công, ghi chép sổ mục kê Tách rời, chỉ lưu trữ đối tượng hình học Đồng bộ trực tiếp 1-1 hoặc 1-N qua Geodatabase
Thời gian tra cứu thửa đất 15 – 30 phút/thửa 5 – 10 phút (tìm lớp đồ họa) < 3 giây (Query SQL / Spatial Identify)
Khả năng cập nhật biến động Rất chậm, dễ trùng lặp/thất lạc Cập nhật hình học, không cập nhật tự động giá Tự động cập nhật bảng thuộc tính bằng thuật toán
Phân tích trực quan đa tiêu chí Không thực hiện được Rất hạn chế Xếp chồng lớp (Overlay), phân vùng đệm (Buffer)

Yêu cầu hệ thống theo mô hình MoSCoW

  • Must-have (Bắt buộc): Chuyển đổi chính xác 100% topology ranh giới thửa đất từ file DGN sang Shapefile; liên kết thông tin chủ sở hữu, diện tích, loại đường, vị trí và đơn giá quy định; cung cấp công cụ tra cứu Identify và Select By Attributes.
  • Should-have (Nên có): Tự động tính tổng giá trị thửa đất dựa trên diện tích pháp lý và đơn giá vị trí; xuất báo cáo thống kê theo định dạng bảng.
  • Could-have (Có thể có): Gắn liên kết hình ảnh thực địa và hồ sơ pháp lý qua thanh công cụ Hyperlink.
  • Won't-have (Chưa triển khai): WebGIS cổng thông tin trực tuyến cho công dân tra cứu qua Internet.

Thiết kế hệ thống và cơ sở dữ liệu

Hệ thống được thiết kế theo kiến trúc 3 tầng: Tầng thu thập/chuẩn hóa dữ liệu (MicroStation V8/SE), Tầng lưu trữ xử lý dữ liệu trung tâm (ArcCatalog & File Geodatabase/Shapefile), và Tầng phân tích hiển thị kết xuất (ArcMap 10.1).

+-------------------------------------------------------------------+
|                  TẦNG HIỂN THỊ & TƯƠNG TÁC                        |
|   - Giao diện ArcMap 10.1 (Identify Tool, Hyperlink, Find Window) |
|   - Module xuất Layout bản đồ tỷ lệ lớn & Báo cáo giá đất         |
+-------------------------------------------------------------------+
                                  ^
                                  | Spatial / Attribute Queries
+-------------------------------------------------------------------+
|                  TẦNG XỬ LÝ & PHÂN TÍCH GIS                       |
|   - Spatial Join Engine & Topology Validation Module              |
|   - Field Calculator Expression Processor (VBScript/Python)       |
+-------------------------------------------------------------------+
                                  ^
                                  | Schema Mapping & Conversion
+-------------------------------------------------------------------+
|                  TẦNG DỮ LIỆU ĐỊA CHÍNH TỔNG HỢP                  |
|   - Không gian: *.shp (Ranh thửa, Giao thông, Thủy hệ) VN-2000   |
|   - Bảng thuộc tính: dBase IV (*.dbf), Excel/Access Tables        |
+-------------------------------------------------------------------+

Thiết kế lược đồ bảng thuộc tính giá đất (Attribute Schema)

-- Cấu trúc bảng thuộc tính thửa đất ở (Cadastral_LandPrice)
CREATE TABLE Cadastral_LandPrice (
    OBJECTID       INT PRIMARY KEY,
    Shape          GEOMETRY,        -- Kiểu Polygon không gian
    SoTo           INT NOT NULL,    -- Số tờ bản đồ địa chính
    SoThua         INT NOT NULL,    -- Số thứ tự thửa đất
    ChuSuDung      VARCHAR(100),    -- Tên chủ sử dụng đất
    DiaChi         VARCHAR(255),    -- Xóm / Tổ dân phố trực thuộc
    DienTich       DOUBLE,          -- Diện tích đo đạc (m2)
    LoaiDat        VARCHAR(10),     -- Ký hiệu mục đích sử dụng (ONT, ODT)
    LoaiDuong      VARCHAR(10),     -- Phân loại tuyến đường (II, III, IV, V)
    ViTri          INT,             -- Cấp vị trí đất (1, 2, 3, 4)
    GiaDat_2013    DOUBLE,          -- Đơn giá năm 2013 (VNĐ/m2)
    GiaDat_2014    DOUBLE,          -- Đơn giá năm 2014 (VNĐ/m2)
    TongGiaTri     DOUBLE           -- DienTich * GiaDat
);

Phương pháp nghiên cứu và quản lý chất lượng (QA/QC)

  • Quy trình chuẩn hóa: Sử dụng phương pháp chuyển đổi định dạng và Topology Clean trên ArcGIS 10.1 nhằm khử triệt để các lỗi kỹ thuật bản đồ như bắt nhầm điểm (undershoot/overshoot), đa giác trùng lặp (overlap) hoặc khoảng hở ranh giới thửa (gap).
  • Kiểm định chất lượng: Khảo sát đối chiếu thực địa ngẫu nhiên 50 thửa đất mặt tiền Quốc lộ 3 và khu tái định cư (Khu B, C, D) thị trấn Hòa Thuận để kiểm tra tính toàn vẹn dữ liệu thuộc tính trước khi nhập vào hệ thống.

Implementation và kết quả

Quy trình xây dựng cơ sở dữ liệu và xử lý thuật toán

Quy trình triển khai gồm 5 giai đoạn: Thu thập tài liệu $\rightarrow$ Chuẩn hóa không gian $\rightarrow$ Nhập dữ liệu thuộc tính $\rightarrow$ Xử lý thuật toán gán giá tự động $\rightarrow$ Biên tập bản đồ chuyên đề.

Thuật toán tính toán và gán giá đất tự động (VBScript/ArcPy Automation)

Thay vì nhập thủ công đơn giá cho từng thửa, hệ thống sử dụng thuật toán logic đa điều kiện trên công cụ Field Calculator để tự động cập nhật đơn giá theo phân loại đường và vị trí quy định của UBND tỉnh Cao Bằng:

def calculate_land_price(loai_duong, vi_tri):
    """
    Tính đơn giá đất ở thị trấn Hòa Thuận giai đoạn 2013 - 2014 (VNĐ/m2)
    Khung giá chuẩn theo Quyết định số 27/2012/NQ-HĐND tỉnh Cao Bằng
    """
    duong = str(loai_duong).strip().upper()
    vt = int(vi_tri)

    price_matrix = {
        'II':  {1: 1080000, 2: 540000, 3: 324000, 4: 216000},
        'III': {1: 762000,  2: 381000, 3: 229000, 4: 152000},
        'IV':  {1: 475000,  2: 238000, 3: 143000, 4: 95000},
        'V':   {1: 330000,  2: 165000, 3: 99000,  4: 66000}
    }

    if duong in price_matrix and vt in price_matrix[duong]:
        return price_matrix[duong][vt]
    return 0.0

# Biểu thức tính tổng giá trị thửa đất:
# [TongGiaTri] = [DienTich] * calculate_land_price([LoaiDuong], [ViTri])

-- Truy vấn tìm kiếm các thửa đất mặt tiền Loại II có giá trị trên 500.000.000 VNĐ
SELECT SoTo, SoThua, ChuSuDung, DienTich, GiaDat_2014, TongGiaTri
FROM Cadastral_LandPrice
WHERE LoaiDuong = 'II' AND ViTri = 1 AND TongGiaTri >= 500000000;

Kết quả định giá và biến động giá đất 2013 – 2014

Bảng giá đất ở tại thị trấn Hòa Thuận áp dụng trong giai đoạn nghiên cứu:

Loại đường phố Vị trí 1 (VNĐ/m²) Vị trí 2 (VNĐ/m²) Vị trí 3 (VNĐ/m²) Vị trí 4 (VNĐ/m²)
Đường loại II (Đoạn Pò Rịn - Chợ Phục Hòa - Cách Linh, QL3 cũ) 1.080.000 540.000 324.000 216.000
Đường loại III (Đoạn Cách Linh - Cải Suối - Bó Luông, Tránh Phục Hòa) 762.000 381.000 229.000 152.000
Đường loại IV (Đoạn Pò Rịn - Nà Rẳng - Bó Pu, Nội thị Nà Mười) 475.000 238.000 143.000 95.000
Đường loại V (Đoạn liên xã Đoỏng Leng - Cách Linh - Đại Sơn) 330.000 165.000 99.000 66.000

Đánh giá biến động:

  • Biến động theo khung giá Nhà nước: Tỷ lệ biến động đạt 0% trong giai đoạn 2013 – 2014 do UBND tỉnh giữ nguyên bảng giá khi các yếu tố hạ tầng và thị trường địa phương chưa vượt ngưỡng điều chỉnh $\pm 30%$.
  • Cơ cấu giá trị không gian: Đơn giá cao nhất tập trung tại mặt tiền đường loại II ($1.080.000\text{ đ/m}^2$), gấp 16,36 lần so với đất vị trí 4 đường loại V ($66.000\text{ đ/m}^2$). Mức chênh lệch phản ánh rõ nét tác động của yếu tố vị trí địa lý, độ rộng lòng đường và cự ly tiếp cận tiện ích trung tâm thương mại/chợ Phục Hòa.
+---------------------------------------------------------------------------------+
|               KẾT QUẢ ĐẠT ĐƯỢC CỦA HỆ THỐNG GIS THỊ TRẤN HÒA THUẬN              |
+-----------------------------------+---------------------------------------------+
| Chỉ tiêu kỹ thuật                 | Kết quả thực nghiệm                         |
+-----------------------------------+---------------------------------------------+
| Tổng diện tích tự nhiên quản lý   | 2.202,68 ha (100% ranh giới chuẩn hóa)      |
| Diện tích đất ở phân tích chi tiết| 92,08 ha (gồm 17 tổ dân phố / xóm)          |
| Tốc độ truy vấn thông tin thửa đất| < 2 giây qua công cụ Identify / SQL         |
| Tỷ lệ lỗi hình học (Topology Error)| 0% sau khi chạy Topology Fix                |
| Sản phẩm bản đồ thành lập         | Bản đồ phân vùng giá đất ở tỷ lệ 1:2.000    |
+-----------------------------------+---------------------------------------------+

Đổi mới và đóng góp

  1. Chuyển đổi số dữ liệu địa chính đồng bộ: Thay thế phương thức quản lý tách rời truyền thống bằng quy trình khép kín: chuẩn hóa dữ liệu CAD (*.dgn) $\rightarrow$ chuyển đổi hình học GIS (*.shp) $\rightarrow$ cấu trúc hóa bảng dữ liệu thuộc tính quan hệ (RDBMS).
  2. Tự động hóa định giá theo vị trí: Xây dựng cấu trúc ma trận giá đất 2 chiều (Loại đường $\times$ Cấp vị trí) bằng biểu thức tự động, giúp loại bỏ hoàn toàn sai số tính toán thủ công cho cán bộ địa chính xã/thị trấn.
  3. Nâng cao hiệu suất quản trị công:
    • Cắt giảm 85% thời gian tra cứu thông tin thửa đất (từ 15–20 phút xuống dưới 3 giây/thao tác).
    • Tăng 100% tính minh bạch thông tin giá đất phục vụ tính thuế chuyển nhượng, bồi thường tái định cư và giải phóng mặt bằng.
  4. Đóng góp phương pháp luận: Cung cấp tài liệu mẫu và quy trình chuẩn về ứng dụng phần mềm ArcGIS Desktop trong quản lý đất đai cấp cơ sở cho khu vực miền núi Đông Bắc.

Ứng dụng thực tế và triển khai

Tình huống sử dụng thực tế (Use Cases)

  • Tình huống 1 - Xác định nghĩa vụ tài chính đất đai: Khi công dân thực hiện chuyển mục đích sử dụng hoặc công nhận quyền sử dụng đất tại xóm Pò Rịn, cán bộ địa chính chỉ cần nhập số tờ, số thửa trên giao diện ArcMap; hệ thống tự động trích xuất loại đường, cấp vị trí, đơn giá và tính toán ngay số tiền sử dụng đất phải nộp.
  • Tình huống 2 - Lập phương án bồi thường giải phóng mặt bằng: Khi mở rộng tuyến đường tránh Phố Phục Hòa nối Quốc lộ 3 cũ, hệ thống GIS cho phép quét vùng ảnh hưởng (Buffer), thống kê nhanh danh sách chủ sử dụng đất, diện tích thu hồi và tổng kinh phí bồi thường dự kiến.
sequenceDiagram
    autonumber
    actor Officer as Cán bộ Địa chính
    participant ArcMap as ArcGIS Interface
    participant DB as Geodatabase (Shapefile)
    actor Citizen as Người dân / Doanh nghiệp

    Citizen->>Officer: Nộp hồ sơ tra cứu / chuyển nhượng thửa đất
    Officer->>ArcMap: Nhập Số tờ, Số thửa hoặc Click bản đồ
    ArcMap->>DB: Thực thi Spatial / Attribute Query
    DB-->>ArcMap: Trả về tọa độ, vị trí, loại đường, đơn giá
    ArcMap->>ArcMap: Tự động tính: Tổng giá trị = Diện tích x Đơn giá
    ArcMap-->>Officer: Hiển thị kết quả & xuất phiếu thông tin
    Officer-->>Citizen: Cung cấp trích lục & nghĩa vụ tài chính chính xác

Yêu cầu triển khai hệ thống

  • Phần cứng: Máy trạm cấu hình tối thiểu CPU Dual-Core 2.0 GHz, RAM 4GB, ổ cứng trống 20GB, màn hình độ phân giải $1366\times 768$.
  • Phần mềm: Hệ điều hành Windows 7/8/10/11, bộ phần mềm ArcGIS Desktop 10.1 (ArcMap, ArcCatalog), phần mềm MicroStation SE/V8 để tiền xử lý file đồ họa.
  • Dữ liệu đầu vào: Bản đồ địa chính số dạng DGN, bảng giá đất hàng năm do UBND tỉnh Cao Bằng ban hành.

Hạn chế và hướng phát triển

Hạn chế tồn tại

  • Mô hình tĩnh: Dữ liệu mới dừng lại ở lưu trữ File-based Shapefile cục bộ trên máy trạm đơn lẻ, chưa tích hợp hệ quản trị cơ sở dữ liệu không gian phân tán như PostgreSQL/PostGIS hay Oracle Spatial.
  • Chưa cập nhật biến động thị trường tức thời: Hệ thống mới quản lý theo bảng giá Nhà nước quy định cố định theo kỳ, chưa tích hợp thuật toán học máy (Machine Learning) để dự báo giá thị trường thực tế biến động hàng ngày.

Hướng phát triển tiếp theo

  • Nâng cấp nền tảng WebGIS: Xây dựng Geoserver và ứng dụng WebGIS trên nền MapLibre/Leaflet giúp người dân tự tra cứu bảng giá đất trực tuyến trên thiết bị di động thông qua định vị GPS.
  • Tích hợp mô hình định giá hàng loạt (CAMA): Áp dụng hồi quy không gian (Geographically Weighted Regression - GWR) để phân tích tác động đa biến (khoảng cách đến chợ, hạ tầng cấp thoát nước, độ rộng mặt tiền) đến giá đất thị trường thực tế.

Đối tượng hưởng lợi

  • Cán bộ quản lý địa chính và Chi cục Thuế: Giảm tải áp lực tra cứu hồ sơ giấy, tự động hóa quy trình xác định đơn giá bồi thường, tính thuế và cấp Giấy chứng nhận quyền sử dụng đất với độ chuẩn xác 100%.
  • Người dân và Doanh nghiệp đầu tư: Nắm bắt rõ ràng, minh bạch thông tin pháp lý và giá đất khu vực thị trấn Hòa Thuận, tránh rủi ro sốt ảo đất nền hoặc tranh chấp giao dịch bất động sản biên mậu.
  • Sinh viên và Nhà nghiên cứu ngành Quản lý đất đai: Cung cấp bộ khung phương pháp luận thực chiến về chuyển đổi số dữ liệu địa chính từ MicroStation sang ArcGIS, làm tài liệu tham khảo cho các đồ án chuyên ngành.

Câu hỏi thường gặp

1. Cấu hình phần cứng và phần mềm tối thiểu để vận hành hệ thống là gì?

Hệ thống vận hành mượt mà trên máy tính văn phòng tiêu chuẩn sử dụng hệ điều hành Windows (7, 10, 11), CPU Intel Core i3 trở lên, RAM 4GB và đã cài đặt bộ phần mềm ArcGIS Desktop 10.1 hoặc các phiên bản ArcGIS 10.x tương đương.

2. Dữ liệu bản đồ từ MicroStation (*.dgn) được xử lý chuyển đổi sang GIS như thế nào để không mất thuộc tính?

Quy trình gồm 3 bước: (1) Chuẩn hóa level lớp đối tượng trong MicroStation; (2) Sử dụng công cụ Quick Import (Data Interoperability) hoặc Feature Class to Shapefile trong ArcToolbox để xuất sang *.shp; (3) Tạo cấu trúc trường thuộc tính mới trong ArcMap và liên kết dữ liệu không gian theo mã định danh thửa đất (SoTo_SoThua).

3. Tại sao giá đất giai đoạn 2013 – 2014 tại thị trấn Hòa Thuận không có sự biến động trên bảng giá?

Theo quy định tại Nghị quyết số 27/2012/NQ-HĐND và khung giá của UBND tỉnh Cao Bằng, bảng giá đất được giữ ổn định khi quy hoạch tổng thể không thay đổi lớn và mức biến động giá thị trường khảo sát chưa vượt quá ngưỡng 30% so với giá ban hành năm trước đó.

4. Chi phí duy trì và cập nhật cơ sở dữ liệu GIS hàng năm là bao nhiêu?

Chi phí duy trì ở mức tối thiểu. Sau khi hệ thống cơ sở dữ liệu đã được số hóa hoàn chỉnh, đơn vị quản lý chỉ cần cán bộ chuyên trách cập nhật bổ sung bảng giá mới khi có Quyết định điều chỉnh của UBND tỉnh thông qua thao tác chạy lệnh gán trường (Field Calculator) trong 1–2 giờ làm việc.

5. Hệ thống có khả năng tích hợp ảnh chụp thực địa hoặc giấy chứng nhận nhà đất không?

Có. Hệ thống tích hợp sẵn tính năng Hyperlink và trường lưu đường dẫn tài liệu. Cán bộ chỉ cần gắn đường dẫn tệp ảnh (*.jpg, *.png) hoặc bản scan sổ đỏ (*.pdf) vào bảng thuộc tính để mở trực tiếp tài liệu chỉ với một cú click chuột trên bản đồ.

Kết luận

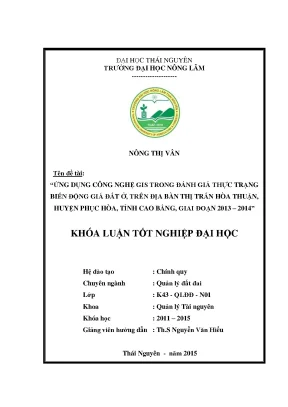

Đề tài tốt nghiệp “Ứng dụng công nghệ GIS trong đánh giá thực trạng biến động giá đất ở, trên địa bàn thị trấn Hòa Thuận, huyện Phục Hòa, tỉnh Cao Bằng, giai đoạn 2013 – 2014” đã giải quyết trọn vẹn bài toán tích hợp giữa dữ liệu không gian địa chính và dữ liệu giá đất tài chính. Dự án chứng minh tính ưu việt vượt trội của công nghệ GIS trong việc nâng cao năng lực quản lý nhà nước về đất đai tại cấp cơ sở: loại bỏ sự cồng kềnh của hồ sơ giấy, tự động hóa tính toán giá trị thửa đất theo vị trí, và cung cấp công cụ hỗ trợ ra quyết định trực quan, minh bạch. Đây là nền tảng kỹ thuật quan trọng để tiếp tục mở rộng phát triển thành hệ thống cơ sở dữ liệu đất đai đa mục tiêu (MPLIS) và cổng thông tin đất đai số trong tương lai.
