Chương 1: Tổng quan về Revit Architecture và phương pháp BIM trong thiết kế kiến trúc

Tìm hiểu Revit Architecture - phần mềm thiết kế BIM hàng đầu. Khám phá phương pháp BIM, quy trình thiết kế hiện đại và ứng dụng thực tế trong ngành xây dựng.

• Tác giả: Nguyễn Phước Thiện
• Chuyên ngành: Kiến trúc
• Đề tài: Tổng quan về Revit và BIM

Tóm tắt

I. Tổng quan về Revit và BIM trong thiết kế kiến trúc

Revit là phần mềm thiết kế kiến trúc do Autodesk phát triển, hoạt động theo nguyên lý BIM. BIM (Building Information Modeling) là quy trình tạo dựng và quản lý thông tin công trình dưới dạng mô hình số 3D. Mô hình này chứa đựng toàn bộ dữ liệu hình học, vật liệu, kết cấu và hệ thống kỹ thuật. Revit không chỉ là công cụ vẽ mà còn là nền tảng hợp tác đa ngành. Nó cho phép các kiến trúc sư, kỹ sư kết cấu và kỹ sư MEP làm việc trên cùng một mô hình duy nhất. Sự thay đổi ở bất kỳ đâu đều tự động cập nhật trên toàn bộ dự án. Điều này đảm bảo tính nhất quán và giảm thiểu sai sót. Revit hỗ trợ thiết kế từ giai đoạn ý tưởng đến lập hồ sơ thi công và quản lý vận hành công trình.

1.1. Khái niệm phần mềm Revit

Revit là phần mềm thiết kế kiến trúc dựa trên công nghệ BIM. Nó tạo ra các mô hình thông tin công trình (Building Information Models) chứa đựng thông tin phong phú. Không giống phần mềm CAD truyền thống chỉ lưu trữ đường nét, Revit lưu trữ các đối tượng thông minh như tường, cửa, sàn. Mỗi đối tượng này mang theo thông tin về thuộc tính vật lý và kỹ thuật. Ví dụ, một bức tường trong Revit chứa dữ liệu về loại vật liệu, chiều dày, lớp hoàn thiện và thông tin chi phí. Phần mềm này hỗ trợ đa ngành nghề trong cùng một dự án xây dựng.

1.2. Bản chất của công nghệ BIM

BIM là viết tắt của Building Information Modeling, tức mô hình thông tin công trình. Đây không phải là một phần mềm đơn lẻ mà là một phương pháp quản lý dự án xây dựng. BIM tập trung vào việc tạo ra một mô hình số chung chứa đựng toàn bộ thông tin của công trình. Thông tin này được sử dụng xuyên suốt vòng đời dự án, từ khảo sát, thiết kế, thi công đến vận hành và bảo trì. Mục tiêu cốt lõi của BIM là cải thiện sự hợp tác, tăng cường hiệu quả và giảm lãng phí trong ngành xây dựng. Công nghệ này đang trở thành tiêu chuẩn toàn cầu.

II. Phân tích ưu nhược điểm của Revit và BIM

Việc áp dụng Revit và BIM mang lại nhiều lợi ích vượt trội nhưng cũng đi kèm những thách thức. Ưu điểm lớn nhất là khả năng phát hiện và giải quyết xung đột (clash detection) giữa các chuyên ngành ngay trên mô hình ảo, giúp tiết kiệm chi phí sửa chữa trên công trường. Tuy nhiên, đòi hỏi đầu tư ban đầu về phần mềm, phần cứng và đào tạo nhân sự là khá cao. Quy trình làm việc theo BIM cũng yêu cầu sự thay đổi tư duy từ thiết kế tuyến tính sang làm việc hợp tác đồng thời. Việc quản lý và chia sẻ dữ liệu lớn cũng đặt ra yêu cầu về hạ tầng công nghệ thông tin. Đánh giá kỹ lưỡng các yếu tố này là bước đầu tiên để triển khai thành công.

2.1. Thách thức khi chuyển đổi từ CAD sang BIM

Chuyển đổi từ phần mềm CAD truyền thống sang Revit và BIM là một quá trình đòi hỏi nỗ lực lớn. Nhân sự đã quen với môi trường làm việc dựa trên bản vẽ 2D sẽ phải học cách tư duy theo mô hình 3D có thông tin. Quy trình làm việc cũng thay đổi hoàn toàn, yêu cầu sự phối hợp chặt chẽ ngay từ đầu. Một khó khăn khác là tích hợp dữ liệu từ các dự án cũ được vẽ bằng CAD vào môi trường BIM. Việc này có thể mất thời gian và đôi khi không đạt được độ chính xác như mong muốn. Cần có lộ trình chuyển đổi rõ ràng và chương trình đào tạo bài bản.

2.2. Các hạn chế kỹ thuật của phần mềm

Mặc dù mạnh mẽ, Revit và BIM vẫn có những hạn chế kỹ thuật. Mô hình BIM chứa lượng dữ liệu khổng lồ, có thể gây chậm máy tính nếu phần cứng không đủ mạnh. Việc quản lý các phiên bản (versions) và sửa đổi (revisions) trên mô hình lớn cũng khá phức tạp. Tính tương thích giữa các phần mềm BIM của các hãng khác nhau đôi khi chưa hoàn hảo, gây khó khăn trong trao đổi dữ liệu. Hơn nữa, việc tạo dựng thư viện đối tượng (family) chuyên biệt đòi hỏi kiến thức chuyên sâu. Các vấn đề này đang được cải thiện liên tục qua các bản cập nhật phần mềm.

III. Giải pháp áp dụng Revit và BIM hiệu quả

Để triển khai Revit và BIM hiệu quả, cần có chiến lược rõ ràng. Bắt đầu bằng việc đào tạo nhân sự một cách bài bản, từ kiến thức cơ bản về BIM đến kỹ năng sử dụng thành thạo Revit. Xây dựng các tiêu chuẩn (BIM Standards) về cách đặt tên, quản lý level, tạo family và quy trình làm việc chung là cực kỳ quan trọng. Sử dụng các thư viện family có sẵn và đáng tin cậy sẽ tiết kiệm thời gian đáng kể. Triển khai theo từng giai đoạn, bắt đầu từ các dự án nhỏ hoặc một phần công việc cụ thể để tích lũy kinh nghiệm. Đầu tư vào hạ tầng máy chủ và mạng để đảm bảo hiệu suất làm việc nhóm. Áp dụng BIM Execution Plan (BEP) để định rõ vai trò, trách nhiệm và quy trình trao đổi thông tin.

3.1. Xây dựng quy trình làm việc BIM

Quy trình làm việc BIM hiệu quả bắt đầu từ việc lập kế hoạch BIM (BIM Execution Plan). Kế hoạch này xác định mục tiêu, phạm vi áp dụng, vai trò của các bên và tiêu chuẩn dữ liệu. Tiếp theo là phân công công việc trên mô hình liên kết (linked models) để các nhóm chuyên ngành làm việc độc lập nhưng đồng bộ. Sử dụng công cụ quản lý như BIM 360 để theo dõi tiến độ và giải quyết xung đột. Quy trình phải quy định rõ cách thức phê duyệt, lưu trữ và bàn giao mô hình cuối cùng. Một quy trình tốt đảm bảo dự án được triển khai suôn sẻ, giảm thiểu rủi ro.

3.2. Tận dụng thư viện và tài nguyên

Thư viện đối tượng (Family Library) là tài nguyên quý giá trong Revit. Sử dụng các family có sẵn từ nhà sản xuất uy tín giúp đảm bảo tính chính xác kỹ thuật và tiết kiệm thời gian tạo dựng. Các trang web như Revit City cung cấp kho family phong phú. Tuy nhiên, cần kiểm tra và điều chỉnh các family này cho phù hợp với tiêu chuẩn dự án. Việc xây dựng một thư viện nội bộ riêng cho công ty là giải pháp lâu dài, đảm bảo tính nhất quán trong thiết kế. Ngoài ra, tận dụng các template dự án, bảng thống kê (schedules) có sẵn cũng tăng hiệu quả công việc lên rất nhiều.

IV. Kết luận và ứng dụng thực tế của Revit và BIM

Revit và công nghệ BIM đã và đang cách mạng hóa ngành kiến trúc và xây dựng. Chúng không chỉ thay đổi công cụ vẽ mà thay đổi cả quy trình làm việc và tư duy thiết kế. Ứng dụng thực tế của BIM trải rộng từ thiết kế kiến trúc, kết cấu, MEP đến quản lý thi công và vận hành tòa nhà. Tại Việt Nam, việc áp dụng BIM đang dần trở thành yêu cầu bắt buộc đối với các dự án lớn. Tương lai của BIM gắn liền với các công nghệ mới như IoT, trí tuệ nhân tạo và xây dựng mô phỏng. Đầu tư vào Revit và BIM ngày hôm nay chính là đầu tư vào năng lực cạnh tranh bền vững cho các doanh nghiệp xây dựng.

4.1. Ứng dụng trong thiết kế và thi công

Trong thiết kế, Revit cho phép kiến trúc sư trực quan hóa ý tưởng 3D ngay từ đầu, trình bày cho khách hàng dễ hiểu. Mô hình BIM được dùng để tạo hồ sơ bản vẽ 2D chính xác, thống kê vật liệu và lập dự toán. Trong thi công, mô hình hỗ trợ lập tiến độ thi công 4D (liên kết thời gian) và quản lý chi phí 5D. Phát hiện xung đột trên mô hình giúp tránh sai sót khi lắp đặt hệ thống kỹ thuật trên công trường. Một số dự án còn ứng dụng BIM để quản lý vận hành tòa nhà sau khi xây dựng xong.

4.2. Xu hướng và tương lai của BIM

Tương lai của BIM hướng tới sự tích hợp sâu rộng với các công nghệ mới. BIM kết hợp với IoT (Internet of Things) cho phép giám sát vận hành tòa nhà thời gian thực thông qua mô hình số. Trí tuệ nhân tạo (AI) có thể hỗ trợ tối ưu hóa thiết kế và dự báo rủi ro. Công nghệ thực tế ảo (VR) và thực tế tăng cường (AR) giúp trải nghiệm không gian thiết kế trước khi xây dựng. Các quốc gia đang dần xây dựng quy định bắt buộc sử dụng BIM cho dự án công. BIM sẽ trở thành ngôn ngữ chung không thể thiếu trong ngành xây dựng thông minh.

Trích đoạn nội dung tài liệu

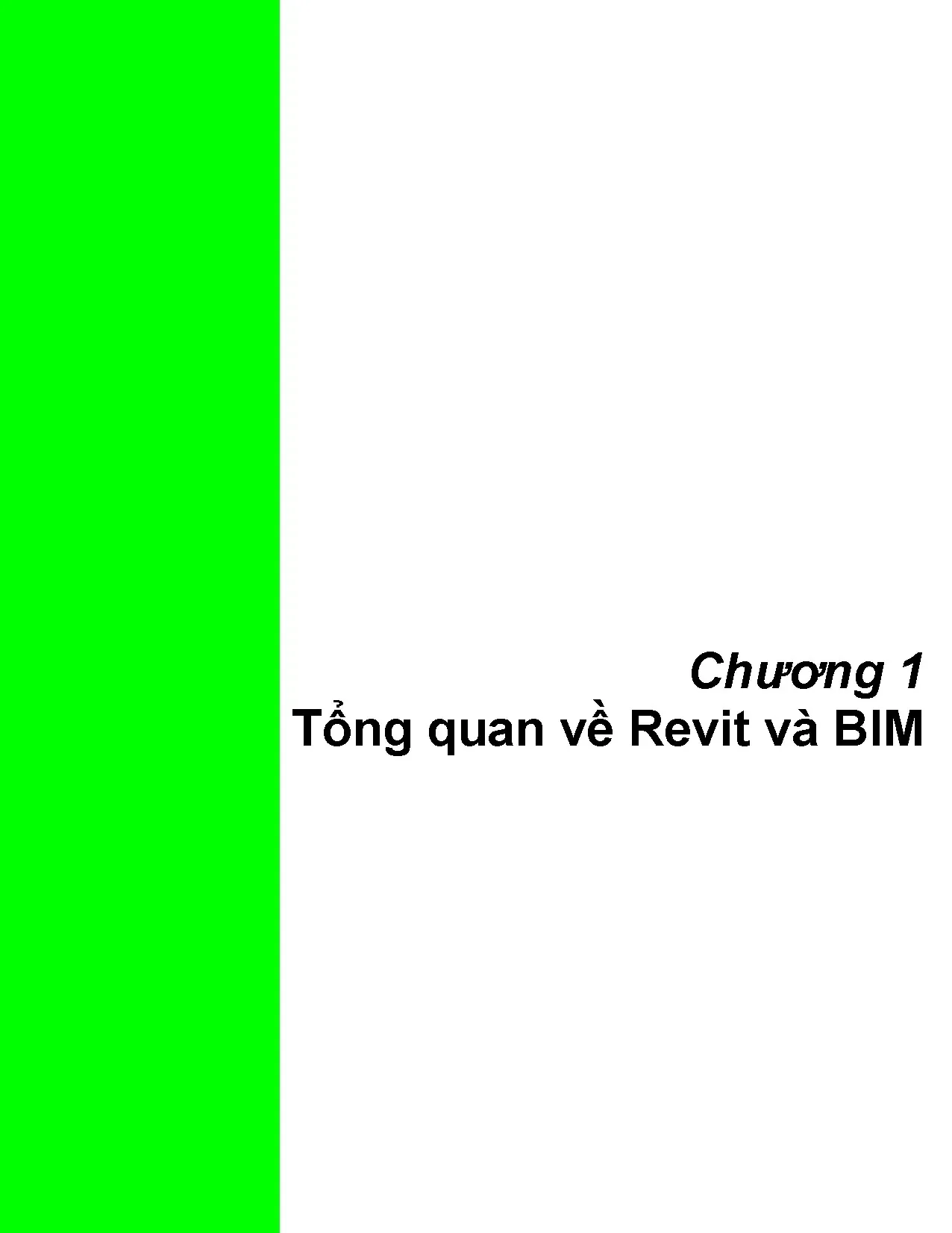

Chương 1 : Tổng quan về Revit và BIM Revit Architecture cung cấp cho người sử dụng quản lý Object theo thông qua nhiệm vụ của vật thể đó., ví dụ : cửa đi, cửa sổ, từơng …Sự liên hệ giữa các vật thể sẽ được tự động thiết lập cũng tùy thuộc vào nhiệm vụ của chúng, ví dụ cửa luôn luôn gắn chặt với tường, nếu không có từơng không bao giờ người sử dụng có thể bố trí cửa trong thiết kế của mình. Trong hệ thống liên hệ đó, có một chi tiết làm chủ (Host). Sự thay đổi của Host sẽ kéo theo sự thay đổi của các thành phần còn lại, ví dụ : gắn chi tiết sàn vào chi tiết cao độ, chi tiết từơng vào chi tiết sàn; như vậy khi cao độ thay đổi, thì chi tiết sàn cũng thay đổi và chi tiết từơng chũng thay đổi theo. Biểu hiện : Sự xuất hiện hay tạm thời biến mất được thực hiện dễ dàng.

Những chi tiết kiến trúc được thể hiện bằng các lọai nét khác nhau trên nền trắng. Một vật thể luôn luôn được thể hiện cả ở hình 2D lẫn 3D dù chúng ta dùng bất kỳ hình chiếu nào để làm việc. Hình 3D tùy thuộc vào người sử dụng có thể hiện hình bằng nguyên lý Raster hay Vector. Revit Architecture còn giúp người sử dụng thể hiện mức độ hiện hình này tùy vào mức độ chi tiết của trình bày, ví dụ : dù ta chỉ vẽ một lần, trên mặt bằng một bức tường của mức độ thô (Coarse) chỉ có 2 nét song song với nhau, nhưng nều ở mức độ trung bình (Medium) hay chi tiết tiết (Fine), từơng sẽ có rất nhiều nét như lớp vữa tô, lớp ốp, ký hiệu vật liệu gạch Múc độ thô Mức độ chi tiết Hình 1.

Phương tiện để dựng hình : Revit Architecture vẫn cung cấp cung cấp cho người sử dụng các lọai đừơng như đừơng thẳng, cung tròn, tứ giác vuông góc. như là những phương tiện cơ bản để dựng hình. Tuy nhiên, khác với những phần mềm khác dành cho ngừơi thiết kế kiến trúc, Revit Architecture không bắt buộc ngừơi sử dụng phải lệ thuộc vào một hệ tọa độ nào cả, tất cả chỉ tùy thuộc vào mặt phẳng làm việc (Work Plan). Nhưng điều này không phải luôn luôn xảy ra.

Khi cần thiết, ngừời sử dụng khi gặp những đồ án lớn, cần phân chia các hạng mục với nhau thì Revit Architecture vẫn cung cấp một phương tiện để quản lý các mối liên hệ này thoe tọa độ chình xác. Revise It = Revit : Một đặc điểm của ngừơi thiết kế kiến trúc trong qua trình làm việc là tư duy hình học xảy Revit Architecture trước tư duy hình học. Trước đây, những người thiết kế lớn tuổi coi đây là một trở ngại lớn khi muốn sử dụng máy tính trong công việc của mình. Tuy nhiên, người sử dụng Revir Architecture sẽ không gặp phải trở ngại này.

Ngưới sử dụng cứ việc dựng hình truớc rồi điều chỉnh kích thứơc lúc nào cũng được. Thiết kế kiến trúc với Revit Architecture 13 Nguyễn Phước Thiện Chương 1 : Tổng quan về Revit và BIM Hơn nữa, một đồ án thiết kế xây dựng thừơng được chỉnh sửa rất nhiều lần. Khi sử dụng Revit Architecture, việc chỉnh sửa đồ án được là một việc làm rất dễ và muốn làm bất cứ lúc nào trong suốt thời gian thực hiện đồ án cũng được. Ngay cả khi đồ án được đưa vào thi công thì việc chỉnh sửa vẫn có thể tiến hành suôn sẽ.

Đây là một ưu điểm rất lớn của Revit Architecture nhờ hệ thống quản lý rất hợp lý đã nói ở trên. Việc chỉnh sử này có thể tiến hành bất cứ thành phần biểu hiện nào của đồ án. Điều chỉnh trên hình 2D thì 3D tự động cấp nhật và ngược lại. Vì vậy, Revit Architecture có đề nghị một khẩu hiệu : Any Where – Any Time.

Khối lượng : Bất cứ lúc nào người sử dụng Revit Architecture cũng đều có thể biết được khối lượng chi tiết đã được sử dụng trong đô án. Kết hợp với giá trị kinh tế cụ thể, giá thành của công trình được kiểm sóat một cách chính xác là linh động. Điều này rất có giá trị đối với bộ phận quản lý dự án. Vì dựa trên những lượng chính xác này, tiến độ thi công, tiến độ tài chính, tiến độ vật tư sẽ có một cơ sở để lập nên kế họach của mình.

Vectro và Raster Trong quá trình thiết kế, nghiên cứu màu sắc và chất cảm bề mặt là một công đọan rất quan trọng. Revit Architecture cung cấp cho người sử dụng các phương tiên nghiên cứu khá hữu hiệu để có thể in Revit Architecture giấy những hình như hình chụp công trình đã hòan thành bên cạnh những hồ sơ kỹ thuật mà chúng ta thường gặp. Bên cạnh đó việc nghiên cứu ánh sáng đối với công trình cũng đựa Revit Architecture đề những phương tiện để nghiên cứu thất đơn giản và hết sức hiệu quả. Nếu truớc đây, việc nghiên cứu ánh sáng, dựa trên lý thuyết của môn vật lý kiến trúc phần chiếu sáng, chiếm rất nhiều thời gian của người thiết kế thì với Revit Architecture đã quá dễ dàng.

Vật lý kiến trúc chỉ giúp chúng ta nghiên cứu được bóng để làm rõ khối dáng công trình và những chi tiết để che chắn những ánh nắng không cần thhiết. Còn ánh sáng sẽ tác động như thế nào đến màu sắc và chất cảm bề mặt như thế nào thì không đề cập. Nhưng đây là một yêu cầu quan trọng đối với người thiết kế kiến trúc. Revit Architecture giúp đỡ người sử dụng rất hiệu quả trong công đọan này 3.

Một số thuật ngữ của Revit Architecture a. Project : Revit Building giúp đở người sử dụng làm việc và quản lý thông tin bằng khái niệm Project (dự án) dựa trên khuynh hướng BIM và công nghệ PBM. Một project được máy tính quản lý dạng file (khác với Architectural Desktop là dưới dạng 1 project). Một file Project chứa đựng tất cả thông hình học (gồm cả hình vector lẫn raster) và phi hình học để người sử dụng có thể trích xuất, hiệu chỉnh thông tin bất cứ lúc nào, tại bất cứ thành phần nào của thành phần dự án.

Các thông tin trong một dự án có mối liên hệ lôgich với nhau. Giả sử rằng A và B có mối liên hệ với nhau, nếu người sử dụng thay đổi nội dung của A hoặc B thì chương trình tự động thay đổi những thông tin của thành phần còn lại để A và B vẫn giữ được bản chất và quy luật của mối quan hệ đó. Thiết kế kiến trúc với Revit Architecture 14 Nguyễn Phước Thiện Chương 1 : Tổng quan về Revit và BIM Một công trình kiến trúc là tổ hợp của nhiều chi tiết như : tường, cửa, sàn, mái. Chi tiết là tổ hợp của các thành phần đơn lẻ như : cánh, khung bao, bản lề, ổ khóa.

Revit Building làm việc giúp người sử dụng làm việc trên chi tiết kiến trúc như tường, cửa, sàn. mà ta gọi là chi tiết hình học. Ngòai ra, còn có những chi tiết phi hình học mà nếu không có thỉ chúng ta không thể hòan chỉnh một thiết kế được như : lưới cột, kích thước. Những chi tiết vừa đề cập trên được Revit Building gọi là các Element.

Các Element được phân ra làm 5 lọai và xếp vào 3 nhóm như hình 1. Model Elements : Đây là những chi tiết kiến trúc tổ hợp nên công trình. Trong Revit Model Elements được chia ra làm 2 lọai : • Host Elements : gồm các chi tiết nền (sàn), tường, mái, trần, cầu thang, dốc (ramp). Các chi tiết này được tạo lập ngay (Built – In – Place) trong Project (thuộc File Project) • Component Elements : gồm các chi tiết cửa đi, cửa sổ, đồ đạc nội thất các thiết bị và một số ký hiệu chuyên ngành kiến trúc như dấu cắt, khai triết chi tiết.

Đặc điểm của các chi tiết này là người sử dụng có thể tạo lập trước và lưu giữ thành 1 thư viện để khi cần thiết thì đem ra sử dụng. Đối với lọai này, Revit Building gọi là Family. Thiết kế kiến trúc với Revit Architecture 15 Nguyễn Phước Thiện Chương 1 : Tổng quan về Revit và BIM Family được tổ chức như một nhánh cây gọi là Family Tree. Xem ví dụ dưới đây : Element : Wall Family/System Family : Basic Wall Type : Exterior – Brick on CMU Instance : Actual User-Drawn wall in projec Phần mềm Revit và các trang webnhư Revit City là nguồn Family rất lớn cho người sử dụng.

Tuy Revit vẫn cho phép người sử dụng thiết kế family theo ý thích, nhưng người sử dụng nên khảo sát trước các family trong phần mềm trước khi thiết kế một family mới. View Elements : Là các thành phần thông tin hình học tổ hợp các chi tiết của công trình mà người sử dụng qua đó làm công việc thiết kế của mình. Có 6 thành phần thuộc view elements, gồm : • Floor Plans : các mặt bằng sàn • Ceiling Plans : các mặt bằng trần • 3 D Views : các hình phối cảnh • Elevations : các mặt đứng • Sections : các mặt cắt • Schedule : các bảng thống kế khối lượng Mỗi khi người sử dụng tạo lập thành phần view nào thì chương trình sẽ tự động sắp xếp theo bảng liệt kê trên. Annotation Elements : Là những thành phần để ghi chú trên hồ sơ thiết kế của công trình, gồm 2 lọai : • Datum Elements : là những thông tin phi hình học phục vụ những yêu cầu của thiết kế, gồm : Levels (các cao trình), Column Grids (lưới cột), Reference Plan (các mặt phẳng mà người sử dụng làm việc) • Annottation Elements : là những thông tin phi hình học phục vụ những yêu cầu ghi chú của hồ sơ thiết kế, gồm : Dimesion (kích thước), Text Notes (chi chú), Loaded Text (tên trong các ký hiệu – ví dụ D1 là tên cửa), Symbols (các ký hiệu) Ngòai Revit Architecture, tùy vào trừơng hợp cụ thể người sử dụng còn có thể thấy những thư mục thành phần khác III.

Thực hành Trước khi làm các bài thực hành, đề nghị các bạn đọc kỹ phần lý thuyết. Thiết kế 1 nhà bảo vệ với các thông số dưới đây : 1. Kích thước công trình trên mặt bằng 4000 x 6000. Tường cao 4000, dày 200, có bố trí 1 cửa đi chính 3.

Mái dốc 4 phía với độ dốc 30 độ, vươn ra khỏi tường 500 Thiết kế kiến trúc với Revit Architecture 16 Nguyễn Phước Thiện Chương 1 : Tổng quan về Revit và BIM Thực hành lần lượt các buớc sau : 1. Thiết kế tường ngòai - hình 1.1 Khởi động chương trình và xác định chắc chắn Level 1 trong Project Browse được tô đậm (Bold).
