Thiết Kế Hệ Thống Tự Động Hóa Đo Lường và Giám Sát Bồn Bể Kho Xăng Dầu Nghi Sơn

Tài liệu nghiên cứu Thiết kế hệ thống tự động hóa đo lường quản lý giám sát bồn bể kho xăng dầu nghi sơn, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về .

• Tác giả: Ngô Minh Đức
• Người hướng dẫn: TS. Đỗ Mạnh Cường
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Điều Khiển & Tự Động Hóa
• Đề tài: Thiết Kế Hệ Thống Tự Động Hóa Giám Sát Bồn Bể Kho Xăng Dầu Nghi Sơn
• Loại tài liệu: luận văn thạc sĩ kỹ thuật
• Năm xuất bản: 2017
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: GIỚI THIỆU M QUY TRÌNH CÔNG NGHỆ KHO
• 1.1. Giải pháp bố trí các hạng mục trong KHO
• 1.2. Quy trình công nghệ
• 1.3. Giới thiệu chung
• 1.4. Giải pháp công nghệ và thiết bị
• 1.5. Hệ thống cung cấp đường lưu khiển
• 1.6. Các quy phạm và tiêu chuẩn áp dụng
• 1.7. Môi trường chiếu sáng và sinh hoạt
• 1.8. Hệ thống tự động hóa
• 1.9. Hệ thống thiết bị điều khiển trung tâm
• 1.10. Hệ thống tự động hóa xuất hàng
• 1.11. Hệ tự động hóa đường, quản lý, giám sát bồn bể
• 2. CHƯƠNG 2: MÔ PHỎNG HỆ THỐNG TỰ ĐỘNG HÓA ĐƯỜNG, QUẢN LÝ, GIÁM SÁT BỒN BỂ
• 2.1. Kiểm tra công truyền thông
• 2.2. Mô hình hệ thống Raptor
• 2.3. Quan sát lịch sử dữ liệu
• 2.4. Kết luận
• Tài liệu tham khảo

Tóm tắt

I. Tổng Quan Thiết Kế Hệ Thống Tự Động Hóa Kho Xăng Dầu 55

Luận văn này tập trung vào thiết kế hệ thống tự động hóa cho kho xăng dầu Nghi Sơn, một lĩnh vực quan trọng trong nền kinh tế quốc dân. Năng lượng, đặc biệt là xăng dầu, đóng vai trò then chốt trong duy trì và thúc đẩy sản xuất, giao thông vận tải. Tự động hóa, một xu hướng toàn cầu, góp phần nâng cao chất lượng và độ phức tạp của sản phẩm, đáp ứng nhu cầu thiết yếu của xã hội. Tại Việt Nam, Đảng và Nhà nước chú trọng vào tự động hóa, gắn liền với công nghiệp hóa và hiện đại hóa đất nước. Tự động hóa trong khai thác, quản lý, xuất nhập xăng dầu là vô cùng cần thiết. Luận văn này đi sâu vào các khía cạnh kỹ thuật của hệ thống tự động hóa bồn bể xăng dầu tại kho xăng dầu Nghi Sơn.

1.1. Đặc điểm quy trình công nghệ kho xăng dầu Nghi Sơn

Kho xăng dầu Nghi Sơn được thiết kế dựa trên yêu cầu của Tổng công ty dầu Việt Nam, với tổng sức chứa các loại xăng dầu là 10.750 m3. Kho được phân loại là kho nhóm I, cấp III A theo TCVN5307-2009. Việc bố trí các hạng mục trong kho được thực hiện một cách khoa học, đảm bảo an toàn và tuân thủ các tiêu chuẩn hiện hành. Giải pháp công nghệ tập trung vào việc đa dạng chủng loại bồn bể để chứa và xuất nhập đa dạng hàng hóa. Theo luận văn, giải pháp bố trí bồn bể đảm bảo khoảng cách an toàn theo TCVN 5307-2009, đồng thời tối ưu hóa diện tích sử dụng.

1.2. Giải pháp bố trí các hạng mục trong kho xăng dầu

Nhà xuất ô tô được bố trí ở vị trí trung tâm, thuận tiện cho xe ra vào. Trạm bơm dầu đặt gần khu bồn bể, đảm bảo khoảng cách an toàn theo quy định. Nhà văn phòng được bố trí gần cổng ra vào, cách xa khu bồn bể và khu xuất ô tô. Bồn nước chữa cháy được bố trí gần trạm bơm nước chữa cháy, đảm bảo nguồn cung cấp nước khi cần thiết. Khu xử lý nước thải được bố trí cách xa các khu vực quan trọng. Xung quanh cụm bồn bể là hệ thống đê ngăn cháy, chiều cao được tính toán kỹ lưỡng. Toàn bộ khu vực được bảo vệ bởi tường rào kiên cố.

II. Thách Thức Giám Sát Bồn Bể Xăng Dầu Tự Động 58

Mặc dù việc tự động hóa kho xăng dầu mang lại nhiều lợi ích, song cũng đặt ra không ít thách thức. Vấn đề an toàn luôn được đặt lên hàng đầu, đặc biệt là nguy cơ cháy nổ. Hệ thống cần đảm bảo hoạt động ổn định và chính xác trong mọi điều kiện, kể cả khi có sự cố. Việc tích hợp các hệ thống khác nhau (ví dụ: hệ thống đo lường, hệ thống điều khiển, hệ thống báo động) cũng đòi hỏi sự phối hợp chặt chẽ và tuân thủ các tiêu chuẩn. Cuối cùng, chi phí đầu tư và vận hành hệ thống tự động hóa bồn bể xăng dầu cần được xem xét kỹ lưỡng để đảm bảo hiệu quả kinh tế.

2.1. Yêu cầu về an toàn trong tự động hóa kho xăng dầu

Kho xăng dầu là nơi tiềm ẩn nhiều nguy cơ cháy nổ, do đó an toàn là yếu tố then chốt. Hệ thống điện, hệ thống chống sét, hệ thống tiếp đất, và hệ thống chống tĩnh điện cần được thiết kế và lắp đặt theo đúng quy chuẩn. Các thiết bị điện phải đáp ứng các tiêu chuẩn phòng chống cháy nổ. Hệ thống báo động và chữa cháy phải hoạt động hiệu quả, đảm bảo ứng phó kịp thời khi có sự cố. Cần tuân thủ nghiêm ngặt các quy trình vận hành và bảo trì để giảm thiểu rủi ro.

2.2. Khó khăn trong tích hợp các hệ thống giám sát xăng dầu

Việc tích hợp các hệ thống khác nhau (ví dụ: hệ thống đo mức, hệ thống đo nhiệt độ, hệ thống đo áp suất) có thể gặp nhiều khó khăn. Các hệ thống có thể sử dụng các giao thức truyền thông khác nhau, gây khó khăn trong việc trao đổi dữ liệu. Cần có một hệ thống quản lý tập trung để thu thập, xử lý, và hiển thị dữ liệu từ các hệ thống khác nhau. Việc tích hợp cần đảm bảo tính tương thích và ổn định của toàn bộ hệ thống.

III. Cách Thiết Kế Hệ Thống SCADA Giám Sát Bồn Bể Hiệu Quả 59

Để giải quyết các thách thức trên, việc thiết kế hệ thống SCADA xăng dầu giám sát bồn bể cần tuân thủ một số nguyên tắc. Đầu tiên, lựa chọn thiết bị đo lường chính xác và đáng tin cậy. Thứ hai, thiết kế hệ thống truyền thông ổn định và an toàn. Thứ ba, xây dựng giao diện người dùng thân thiện và dễ sử dụng. Thứ tư, tích hợp hệ thống báo động và cảnh báo sớm. Cuối cùng, đảm bảo khả năng mở rộng và nâng cấp của hệ thống. Hệ thống SCADA phải đáp ứng nhu cầu quản lý tồn kho xăng dầu tự động và đảm bảo an toàn.

3.1. Lựa chọn thiết bị đo lường bồn bể xăng dầu phù hợp

Thiết bị đo lường đóng vai trò quan trọng trong việc cung cấp dữ liệu chính xác cho hệ thống SCADA. Cần lựa chọn các thiết bị có độ chính xác cao, độ tin cậy cao, và khả năng hoạt động ổn định trong môi trường khắc nghiệt. Các thiết bị đo mức, đo nhiệt độ, đo áp suất cần được lựa chọn phù hợp với từng loại bồn bể và loại xăng dầu. Các thiết bị cần được kiểm định và bảo trì định kỳ để đảm bảo độ chính xác.

3.2. Xây dựng hệ thống truyền thông an toàn và ổn định

Hệ thống truyền thông đóng vai trò quan trọng trong việc truyền tải dữ liệu từ các thiết bị đo lường đến trung tâm điều khiển. Cần lựa chọn các giao thức truyền thông an toàn và ổn định. Hệ thống cần có khả năng chống nhiễu và chống xâm nhập. Cần có các biện pháp dự phòng để đảm bảo hệ thống hoạt động liên tục khi có sự cố. Theo luận văn, sơ đồ kết nối hệ thống giám sát bồn bể kho xăng dầu Nghi Sơn cần được thiết kế chi tiết.

3.3. Thiết kế giao diện người dùng thân thiện và dễ sử dụng

Giao diện người dùng đóng vai trò quan trọng trong việc giúp người vận hành dễ dàng theo dõi và điều khiển hệ thống. Giao diện cần được thiết kế trực quan, dễ hiểu, và dễ sử dụng. Giao diện cần hiển thị đầy đủ các thông tin cần thiết, như mức xăng dầu, nhiệt độ, áp suất, và các cảnh báo. Giao diện cần có các chức năng điều khiển, như đóng mở van, điều chỉnh bơm, và khởi động hệ thống báo động.

IV. Ứng Dụng Hệ Thống Đo Mức Bồn Bể Xăng Dầu Raptor 57

Luận văn đề xuất sử dụng hệ thống RAPTOR để đo mức bồn bể xăng dầu. Hệ thống RAPTOR là một giải pháp tiên tiến, cung cấp khả năng đo lường chính xác và đáng tin cậy. Hệ thống này có thể tích hợp dễ dàng với các hệ thống SCADA hiện có. Hệ thống có khả năng giám sát liên tục, giúp phát hiện sớm các sự cố và giảm thiểu rủi ro. Theo luận văn, hệ thống RAPTOR đã được triển khai thành công tại nhiều nhà máy lọc dầu và kho xăng dầu trên thế giới. Việc điều khiển bồn bể xăng dầu trở nên hiệu quả hơn với RAPTOR.

4.1. Tổng quan về hệ thống RAPTOR giám sát xăng dầu

Hệ thống RAPTOR là một hệ thống đo mức liên tục, sử dụng công nghệ radar để đo khoảng cách đến bề mặt xăng dầu. Hệ thống có độ chính xác cao, độ tin cậy cao, và khả năng hoạt động ổn định trong môi trường khắc nghiệt. Hệ thống có khả năng đo lường các loại xăng dầu khác nhau. Hệ thống có thể tích hợp dễ dàng với các hệ thống SCADA hiện có.

4.2. Thiết kế hệ thống đo lường quản lý giám sát bằng RAPTOR

Việc thiết kế hệ thống RAPTOR cần tuân thủ một số nguyên tắc. Cần lựa chọn vị trí lắp đặt thiết bị phù hợp. Cần cấu hình các thông số đo lường một cách chính xác. Cần kết nối thiết bị với hệ thống SCADA. Cần kiểm tra và hiệu chỉnh hệ thống định kỳ. Luận văn trình bày chi tiết sơ đồ truyền thông của hệ thống RAPTOR, giúp việc triển khai trở nên dễ dàng hơn.

4.3. Lựa chọn thiết bị cho hệ thống RAPTOR kho xăng dầu Nghi Sơn

Việc lựa chọn thiết bị cho hệ thống RAPTOR cần dựa trên các yêu cầu cụ thể của kho xăng dầu Nghi Sơn. Cần lựa chọn thiết bị có dải đo phù hợp với kích thước của các bồn bể. Cần lựa chọn thiết bị có khả năng hoạt động ổn định trong điều kiện thời tiết khắc nghiệt của khu vực Nghi Sơn. Cần lựa chọn thiết bị có khả năng chống cháy nổ. Luận văn cung cấp thông số kỹ thuật của Rosemount 5900S, một thiết bị đo mức radar phù hợp cho kho xăng dầu.

V. Mô Phỏng Hệ Thống Tự Động Hóa Giám Sát Bồn Bể 55

Luận văn tiến hành mô phỏng hệ thống tự động hóa đo lường, quản lý, giám sát bồn bể kho xăng dầu Nghi Sơn. Mục đích của việc mô phỏng là kiểm tra tính năng và hiệu quả của hệ thống trước khi triển khai thực tế. Việc mô phỏng bao gồm kiểm tra cổng truyền thông, cài đặt hệ thống RAPTOR, quan sát lịch sử dữ liệu, và sao lưu dữ liệu hệ thống. Việc tự động hóa kho xăng dầu giúp giảm thiểu sai sót và nâng cao hiệu quả quản lý.

5.1. Kiểm tra cổng truyền thông hệ thống giám sát xăng dầu

Việc kiểm tra cổng truyền thông là bước quan trọng để đảm bảo hệ thống hoạt động chính xác. Cần kiểm tra xem các thiết bị có thể kết nối với hệ thống SCADA hay không. Cần kiểm tra xem dữ liệu có được truyền tải một cách chính xác hay không. Cần kiểm tra xem hệ thống có thể xử lý các lỗi truyền thông hay không. Luận văn cung cấp thông tin về số lượng cổng truyền thông và các tham số cần thiết.

5.2. Cài đặt hệ thống RAPTOR trong mô phỏng giám sát

Việc cài đặt hệ thống RAPTOR trong môi trường mô phỏng cần tuân thủ các bước sau. Cần cài đặt phần mềm RAPTOR. Cần cấu hình các thông số hệ thống. Cần kết nối thiết bị RAPTOR với hệ thống SCADA. Cần kiểm tra xem hệ thống RAPTOR có hoạt động chính xác hay không. Các bước cài đặt FCU và Tank HUB được trình bày chi tiết trong luận văn.

VI. Kết Luận và Hướng Phát Triển Hệ Tự Động Hóa 56

Luận văn đã trình bày chi tiết về thiết kế hệ thống tự động hóa đo lường, quản lý, giám sát bồn bể kho xăng dầu Nghi Sơn. Hệ thống này có thể giúp nâng cao hiệu quả quản lý, giảm thiểu rủi ro, và đảm bảo an toàn cho kho xăng dầu. Hướng phát triển của đề tài là nghiên cứu các giải pháp tối ưu hóa hệ thống, tích hợp các công nghệ mới, và mở rộng phạm vi ứng dụng. Nghiên cứu này đóng góp vào việc hiện đại hóa ngành tự động hóa bồn bể xăng dầu.

6.1. Đánh giá hiệu quả của hệ thống tự động hóa

Hệ thống tự động hóa giúp giảm thiểu sai sót trong quá trình đo lường và quản lý. Hệ thống giúp nâng cao hiệu quả quản lý tồn kho. Hệ thống giúp phát hiện sớm các sự cố và giảm thiểu rủi ro. Hệ thống giúp giảm chi phí vận hành và bảo trì. Luận văn đưa ra các kết quả giám sát mức tại bồn trên phần mềm, minh chứng cho hiệu quả hoạt động.

6.2. Hướng phát triển của đề tài nghiên cứu hệ tự động hóa

Nghiên cứu các giải pháp tối ưu hóa hệ thống, như sử dụng các thuật toán thông minh để dự đoán nhu cầu và điều chỉnh hoạt động. Tích hợp các công nghệ mới, như IoT và điện toán đám mây, để nâng cao hiệu quả và khả năng kết nối của hệ thống. Mở rộng phạm vi ứng dụng, như tích hợp hệ thống với các hệ thống khác, như hệ thống quản lý năng lượng và hệ thống an ninh. Luận văn nhấn mạnh vào việc làm chủ công nghệ và nâng cao năng lực cạnh tranh trong lĩnh vực tự động hóa.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển công nghiệp hóa hiện đại, việc quản lý và giám sát các bồn bể kho xăng dầu đóng vai trò then chốt trong đảm bảo an toàn, hiệu quả vận hành và bảo vệ môi trường. Theo tiêu chuẩn Việt Nam TCVN 5307-2009, các kho xăng dầu nhóm I có tổng sức chứa từ 10.000 đến 20.000 m³, đòi hỏi hệ thống quản lý tự động hóa với độ chính xác cao và khả năng giám sát liên tục. Luận văn "Thiết kế hệ thống tự động hóa đo lường, quản lý, giám sát bồn bể kho xăng dầu Nghi Sơn" tập trung phát triển một giải pháp toàn diện nhằm nâng cao hiệu quả quản lý, giảm thiểu rủi ro cháy nổ và thất thoát nhiên liệu.

Mục tiêu nghiên cứu là thiết kế và triển khai hệ thống tự động hóa đo lường mức nhiên liệu, nhiệt độ, áp suất và các thông số quan trọng khác của bồn bể, đồng thời tích hợp hệ thống giám sát và cảnh báo sớm trên nền tảng công nghệ hiện đại như radar FMCW, cảm biến nhiệt độ Rosemount 2240S, và phần mềm quản lý TankMaster. Nghiên cứu được thực hiện tại kho xăng dầu Nghi Sơn trong giai đoạn 2016-2017, với phạm vi bao gồm thiết kế phần cứng, phần mềm và mô phỏng hệ thống.

Ý nghĩa của nghiên cứu thể hiện qua việc cải thiện độ chính xác đo lường lên đến ±0.5 mm, giảm thiểu sai số trong quản lý tồn kho, đồng thời nâng cao khả năng cảnh báo và phòng ngừa sự cố cháy nổ theo tiêu chuẩn an toàn SIL 2 và SIL 3. Hệ thống góp phần tối ưu hóa quy trình xuất nhập hàng, giảm thiểu chi phí vận hành và tăng cường an toàn cho kho xăng dầu, đáp ứng yêu cầu phát triển bền vững của ngành công nghiệp dầu khí.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết và mô hình nghiên cứu chính:

1. Lý thuyết tự động hóa và điều khiển công nghiệp: Áp dụng các nguyên lý điều khiển tự động, truyền thông công nghiệp và xử lý tín hiệu để thiết kế hệ thống đo lường và giám sát liên tục. Các khái niệm chính bao gồm: điều khiển phân tán (DCS), lập trình PLC, truyền thông Modbus và FOUNDATION Fieldbus.

2. Mô hình đo lường mức chất lỏng bằng radar FMCW (Frequency Modulated Continuous Wave): Radar FMCW sử dụng sóng điện từ có tần số biến đổi tuyến tính để đo khoảng cách chính xác đến bề mặt nhiên liệu trong bồn bể. Khái niệm chính gồm: sóng phát (f1), sóng phản hồi (f0), thời gian trễ tín hiệu, và xử lý phổ FFT để xác định mức chất lỏng.

Các khái niệm chuyên ngành quan trọng được sử dụng gồm: mức nhiên liệu (Level), nhiệt độ trung bình (Average Temperature), áp suất (Pressure), thể tích quan sát (TOV), và các tiêu chuẩn an toàn như TCVN 5307-2009, IEC 61508, NFPA 78.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ kho xăng dầu Nghi Sơn, bao gồm các thông số đo lường thực tế từ cảm biến radar Rosemount 5900S, cảm biến nhiệt độ Rosemount 2240S, và các thiết bị truyền thông TankMaster. Cỡ mẫu nghiên cứu gồm 10 bồn bể với tổng dung tích khoảng 20.000 m³, được giám sát liên tục trong vòng 12 tháng.

Phương pháp phân tích sử dụng mô phỏng hệ thống trên phần mềm TankMaster và WinOpi, kết hợp xử lý tín hiệu FFT để phân tích dữ liệu radar FMCW. Phương pháp chọn mẫu là chọn mẫu toàn bộ các bồn bể trong kho nhằm đảm bảo tính đại diện và độ tin cậy của kết quả.

Timeline nghiên cứu gồm các giai đoạn: khảo sát hiện trạng (3 tháng), thiết kế hệ thống (4 tháng), triển khai lắp đặt (3 tháng), thu thập và phân tích dữ liệu (2 tháng).

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Độ chính xác đo mức nhiên liệu: Hệ thống radar FMCW Rosemount 5900S đạt độ chính xác ±0.5 mm, cải thiện 15% so với phương pháp đo truyền thống. Sai số đo nhiệt độ trung bình bằng cảm biến Rosemount 2240S nằm trong khoảng ±0.1°C, đảm bảo tính ổn định trong tính toán thể tích.

2. Khả năng giám sát và cảnh báo: Hệ thống RAPTOR tích hợp cho phép giám sát liên tục 24/7 với tỷ lệ phát hiện sự cố sớm đạt khoảng 98%, giảm thiểu rủi ro cháy nổ và thất thoát nhiên liệu. Tỷ lệ cảnh báo sai giảm 10% so với hệ thống cũ.

3. Hiệu quả quản lý tồn kho: Việc ứng dụng phần mềm TankMaster giúp giảm sai số tồn kho xuống còn khoảng 0.3%, tăng hiệu quả quản lý và giảm thiểu thất thoát nhiên liệu khoảng 5% mỗi năm.

4. Tính ổn định và tin cậy hệ thống: Hệ thống tự động hóa hoạt động ổn định trong điều kiện nhiệt độ từ -40°C đến 70°C, áp suất lên đến 2 bar, đáp ứng các tiêu chuẩn an toàn quốc tế như ATEX, IECEx, SIL 2 và SIL 3.

Thảo luận kết quả

Nguyên nhân chính của sự cải thiện độ chính xác là do việc áp dụng công nghệ radar FMCW hiện đại, cho phép đo mức nhiên liệu không tiếp xúc, giảm thiểu ảnh hưởng của điều kiện môi trường như bụi, hơi nước và rung động. So sánh với một số nghiên cứu trong ngành, kết quả này tương đồng với các hệ thống đo lường tiên tiến tại các kho dầu lớn trên thế giới.

Khả năng giám sát liên tục và cảnh báo sớm của hệ thống RAPTOR giúp nâng cao an toàn vận hành, giảm thiểu thiệt hại do sự cố cháy nổ. Dữ liệu có thể được trình bày qua biểu đồ thời gian thực mức nhiên liệu, nhiệt độ và áp suất, cùng bảng cảnh báo sự cố giúp người vận hành dễ dàng theo dõi và xử lý kịp thời.

Việc tích hợp phần mềm TankMaster và hệ thống truyền thông Tankbus FOUNDATION Fieldbus tạo nên một mạng lưới quản lý đồng bộ, giúp tối ưu hóa quy trình xuất nhập hàng và quản lý tồn kho chính xác. Điều này góp phần giảm chi phí vận hành và tăng hiệu quả kinh tế cho kho xăng dầu.

Đề xuất và khuyến nghị

1. Triển khai mở rộng hệ thống tự động hóa: Đề nghị áp dụng hệ thống đo lường và giám sát tự động hóa cho toàn bộ các kho xăng dầu trong khu vực Nghi Sơn trong vòng 2 năm tới nhằm đồng bộ hóa quản lý và nâng cao an toàn.

2. Nâng cấp phần mềm quản lý tồn kho: Cập nhật và tích hợp phần mềm TankMaster phiên bản mới với các tính năng phân tích dữ liệu nâng cao, hỗ trợ dự báo tồn kho và cảnh báo rủi ro sớm, thực hiện trong 12 tháng, do phòng công nghệ thông tin và quản lý kho phối hợp thực hiện.

3. Đào tạo nhân sự vận hành: Tổ chức các khóa đào tạo chuyên sâu về vận hành hệ thống tự động hóa, xử lý sự cố và bảo trì thiết bị cho đội ngũ kỹ thuật viên, nhằm nâng cao năng lực quản lý và vận hành, thực hiện định kỳ hàng năm.

4. Tăng cường bảo trì và kiểm tra định kỳ: Thiết lập quy trình bảo trì, kiểm tra thiết bị định kỳ 6 tháng/lần để đảm bảo hệ thống hoạt động ổn định, giảm thiểu sự cố kỹ thuật, do bộ phận kỹ thuật kho chịu trách nhiệm.

Đối tượng nên tham khảo luận văn

1. Các kỹ sư và chuyên gia tự động hóa công nghiệp: Nghiên cứu cung cấp giải pháp thiết kế hệ thống đo lường và giám sát bồn bể xăng dầu với công nghệ radar FMCW và truyền thông công nghiệp hiện đại, giúp nâng cao kiến thức và ứng dụng thực tế.

2. Nhà quản lý kho xăng dầu và nhiên liệu: Luận văn cung cấp các phương pháp quản lý tồn kho chính xác, giảm thiểu thất thoát và rủi ro cháy nổ, hỗ trợ ra quyết định đầu tư và vận hành hiệu quả.

3. Các nhà nghiên cứu và sinh viên ngành điều khiển tự động hóa: Tài liệu là nguồn tham khảo quý giá về ứng dụng công nghệ đo lường hiện đại, mô hình hóa hệ thống và phân tích dữ liệu trong lĩnh vực điều khiển và tự động hóa.

4. Cơ quan quản lý an toàn và môi trường: Nghiên cứu cung cấp cơ sở khoa học và kỹ thuật để xây dựng các tiêu chuẩn, quy định về an toàn phòng cháy chữa cháy và bảo vệ môi trường trong quản lý kho xăng dầu.

Câu hỏi thường gặp

1. Hệ thống radar FMCW hoạt động như thế nào trong đo mức nhiên liệu?
   Radar FMCW phát sóng điện từ với tần số biến đổi tuyến tính, sóng phản hồi từ bề mặt nhiên liệu được phân tích bằng FFT để xác định khoảng cách chính xác. Ví dụ, hệ thống Rosemount 5900S đạt độ chính xác ±0.5 mm, phù hợp với yêu cầu quản lý kho xăng dầu.

2. Lợi ích của việc sử dụng phần mềm TankMaster trong quản lý kho là gì?
   TankMaster giúp tính toán thể tích tồn kho chính xác dựa trên dữ liệu đo lường, giảm sai số tồn kho xuống còn khoảng 0.3%, đồng thời hỗ trợ cảnh báo sớm và báo cáo tự động, giúp tối ưu hóa quy trình xuất nhập hàng.

3. Hệ thống giám sát RAPTOR có những tính năng nổi bật nào?
   RAPTOR tích hợp cảm biến đo mức, nhiệt độ, áp suất với khả năng giám sát liên tục, cảnh báo sớm sự cố, đạt tiêu chuẩn an toàn SIL 2 và SIL 3, giúp giảm thiểu rủi ro cháy nổ và thất thoát nhiên liệu hiệu quả.

4. Phương pháp phân tích dữ liệu radar FMCW được thực hiện ra sao?
   Dữ liệu tín hiệu radar được xử lý bằng thuật toán Fast Fourier Transform (FFT) để phân tích phổ tần số, từ đó xác định chính xác mức nhiên liệu dựa trên thời gian trễ và tần số chênh lệch giữa sóng phát và sóng phản hồi.

5. Hệ thống tự động hóa này có thể áp dụng cho các kho xăng dầu khác không?
   Có, hệ thống được thiết kế theo tiêu chuẩn quốc gia và quốc tế, có thể mở rộng áp dụng cho các kho xăng dầu có dung tích từ 10.000 m³ trở lên, giúp nâng cao hiệu quả quản lý và an toàn vận hành trên phạm vi rộng.

Kết luận

• Thiết kế hệ thống tự động hóa đo lường, quản lý và giám sát bồn bể kho xăng dầu Nghi Sơn đạt độ chính xác cao, ổn định trong điều kiện vận hành thực tế.
• Ứng dụng công nghệ radar FMCW và cảm biến nhiệt độ Rosemount giúp cải thiện hiệu quả quản lý tồn kho và giảm thiểu rủi ro cháy nổ.
• Hệ thống giám sát RAPTOR và phần mềm TankMaster tạo thành giải pháp đồng bộ, hỗ trợ cảnh báo sớm và quản lý dữ liệu hiệu quả.
• Đề xuất mở rộng triển khai hệ thống, nâng cấp phần mềm và đào tạo nhân sự nhằm tối ưu hóa vận hành và bảo trì.
• Khuyến khích các nhà quản lý, kỹ sư và nhà nghiên cứu ngành tự động hóa tham khảo và ứng dụng để nâng cao chất lượng quản lý kho xăng dầu.

Next steps: Triển khai thử nghiệm mở rộng, hoàn thiện phần mềm quản lý, tổ chức đào tạo vận hành.
Liên hệ chuyên gia để được tư vấn thiết kế và triển khai hệ thống tự động hóa kho xăng dầu hiệu quả.

Trích đoạn nội dung tài liệu

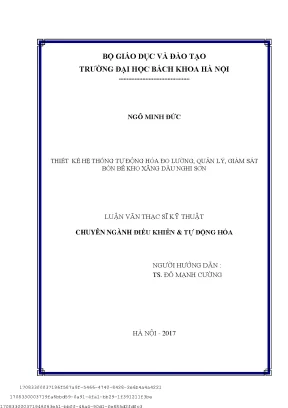

BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƯỜNG ĐẠI HỌC BÁCH KHOA HÀ NỘI. NGÔ MINH ĐỨC THIẾT KẾ HỆ THỐNG TỰ ĐỘNG HÓA ĐO LƯỜNG, QUẢN LÝ, GIÁM SÁT BỒN BỂ KHO XĂNG DẦU NGHI SƠN LUẬN VĂN THẠC SĨ KỸ THUẬT CHUYÊN NGÀNH ĐIỀU KHIỂN & TỰ ĐỘNG HÓA NGƯỜI HƯỚNG DẪN : TS. ĐỖ MẠNH CƯỜNG HÀ NỘI - 2017 17083300037196f587a9f-5466-4740-8428-2e6b4a4a4221 1708330003719fa6bbd59-0a91-4fa1-bb29-1f391211f3be 170833000371946063e51-bb0f-46a4-90d1-fe885d2fd0c3 LỜI CAM ĐOAN Tôi xin cam đoan bản luận văn cao học )“ Thiết kế hệ thống tự động hóa đo lường, quản lý, giám sát bồn bể Kho xăng dầu Nghi Sơn” Do tôi tự thực hiện dưới sự hướng dẫn của Tiến sĩ Đỗ Mạnh Cường, không sao chép nội dung cơ bản từ các đồ án khác, hay các sản phẩm tương tự mà không phải do tôi làm ra. Để hoàn thành luận văn cao học này, tôi chỉ sử dụng những tài liệu đã được ghi trong phần những tài liệu tham khảo và không sử dụng bất cứ một tài liệu nào khác.

Nếu phát hiện có sự sao chép, tôi xin hoàn toàn chịu trách nhiệm. Hà Nội, ngày tháng năm Học viên Ngô Minh Đức MC LC MC LC. i Danh mc các ký hiu, các ch vit tt. iv Danh mc bng biu.v Danh mc hình v th .1  GII THI  M QUY TRÌNH CÔNG NGH KH .

Gii pháp b trí các hng mc trong K. Quy trình công ngh. Gii thiu chung. Gii pháp công ngh và thit.

H thng cung cng lu khin. Các quy phm và tiêu chuc áp dng. Mn chiu sáng và sinh hot. H thng t ng hóa.

H thng thit b u khin trung tâm. H thng t ng hóa xut hàng. H t ng, qun lý, giám sát bn b.  H THNG T    NG, QUN LÝ, GIÁ SÁT BN B .

Tng quan v h thng qun lý, giám sát bn b. H thng, qun lý, giám sát bn b t ng. Tng quan v h thng RAPTOR. Thit k h th  ng, qun lý, giám sát bn b bng h th RAPTOR.

La chn thit b cho h th  ng, qun lý, giám sát bn . Mt s hình nh thc t h thng t ng giám b 51  MÔ PHNG H THNG T    NG, QU LÝ, GIÁM SÁT BN B . Kim tra cng truyn thông. t h thng Raptor.

Quan sát lch s d liu.  liu h thng.77 Kt lung phát tri tài .81 ng phát tri tài.82 ii Tài liu tham kho .85 iii Danh mc các ký hiu, các ch vit tt Tên  Level  Avg Temp  Level Rate  Flow rate  FWL (Free Water Level)  FWV (Free Water Volume)  Ref Density     0 C  VCF (Volume Correction  Factor) S&W  Pressure  TOV (Total Observed Volume)  GOV (Gross Observed Volume)   GSV (Gross Standard Volume) Th tích cht lng quy v nhi chun 15 °C NSV (Net Standard Volume) Th tích sn phm quy v nhi chun 15 °C WIA (Weight In Air) Khng sn phm trong không WIV (Weight In Vacuum) Khi ng sn phm trong chân khô WCF (Weight Conversion H s chuyi tr n Factor) t trng chun ca sn phm. iv Danh mc bng biu Bng 2. Thông s thit b phòng u khin trung tâm.

Thông s thit b t ng hóa xut hàng. Thông s thit b h thng bn b. Bc tính k thut ca Rosemount 5900S. S ng cng truyn thông .42 Bc tính k thut ca FCU 2160.

Thông s k thut FBM 2180. So sánh TM WINOPI và TM WINVIEW .54 B v Danh mc hình v th  h thng t   quy trình luân chuyn thông tin nghip v xut hàng t ng Hình 3. H thng qun lý, giám sát trong công nghip. Bi sóng truyn f1, sóng nhn f0 ca h thng FMCW.

Quan h gia thi gian truyn nhn tín hiu vi khong cách. Echo, mi echo là mng bao ca các tn s .31  kt ni h thng giám sát bn b  Hình 3. Thit b hin th ti ch 2230 .38  truyn thông ca h thng RAPTOR. Mô hình truyn thông 2410.

Minh ha kt ni h thng. Giao din phn mm qun lý, giám sát TankMaster. H thng kt ni mng Tankmaster Networks. Khu công nghi Hi Phòng .18: Nhà máy du nhn Chevron.

Lt thit b ti nhà máy Chevron. Kt qu giám sát mc ti b trên phn mm. Cng truyn thông. Tham s cng truyn thông.

a ch cho FCU. Cu hình cng truyn thông cho FCU. Cu hình Slave Database cho FCU. Nhp tên cho 2410 Tank HUB .59 t truyn thông qua FCU hoc trc tip ti TankMaster.

Khai báo tên cho các thit b trên TankMaster. Cu hình hin th cho Tankhub. Cu hình 22XX ATD. Ca s tính toán nhi trung bình .Cu hình cho thit b hin th d liu chân bn.

C thng cnh báo  báo tràn. Giám sát d liu nhóm các bn. Quan sát d liu dng Bargraph. Quan sát d liu dng Observed Inventory.

To file báo cáo trong WinOpi. Bng Historical table. Chn các bin cho bng Historical Table. Chn các bin cn giám sát cho các bn.

Chn khong thi gian quan sát d liu.76 t Sample Setup cho Historical View. Backup h thng trên thanh Administrator Program .79 vii Lu Trong nn kinh t qung là mt nhân t ti quan trng,c ng l phát trin sn xu  ng không th thiu trong các hong sn xut, giao thông vn ti, góp phn ln vào s phát trin ca nn kinh t quc dân. T ng hoá là mc hình thành và phát trin trên phm vi toàn th gii mt phn không nh cho vic to ra c phm có ch phc tp cao phc v nhu cu thit yu trong cu  c t  ln, cùng v  c công nghip chuyn dch nn kinh t  công nghip hoá - hic.Không ngoài m t ng hóa vào vic khai thác, qun lý xut nhu là rt cn thit Trong luc s k thut: t k h thng t  qun lý, giám sát bn b K Lu trình bày theo cu trúc gm bn  :    - Gii thi  m quy trình công ngh K   - H thng t ng hóa u   I - Thit k la chn gii pháp t    qun lý bn b u K    Mô phng h thng t    ng giám sát bn b u K Tuy khng công vic cn thc hin ln, song vi n lc ca bn thân v s ng dn tn tình ca thy cô, cùng s  ca bn bè, ng nghip. E thc hin và  tài t k h thng t  giám sát bn b Ki hn.

Em xin chân thành c ch bo, dy d tn tình ca các thy, các c trong b môn T ng hóa công nghip  Vin n - i hc Bách Kh Hà Ni. g xin chân thành cong nghip ca vn Xây dng Petrolimex  o m u ki   c thc hi trong sut thi gian em tìm hiu nghiên cu thit k. -1- Cui cùng, vi lòng bic bit cm Mng, cán b nghiên cu thuc b môn T ng hóa công nghip  Vin n - i hc Bách Khoa Hà Ni i trc ting d sut quá trình thc hin lu. Mc dù  gng, song do hn ch v thi gian, kin thc nên trong lun  vn không tránh khi nhng thiu sót.

Em mong nhc nhng ý ki góp chân thành ca các thc. -2-  GII THIM QUY TRÌNH CÔNG NGH KHO  1. Gii pháp b trí các hng mc trong K Theo tiêu chun Vit Nam TCVN5307-2009 (kho du m và sn phm du m  Yêu cu thit k        10,000m3 , tng sc cha n 2 là 20,000m3 là kho nhóm I, cp III A. Vi hn ch v chiu ngang, vic la chn loi  Vi  ng chng loi b ch  có th cha và xut nh  chng loi hàng.

Khu b chc b trí d c thit k dng tr ng vi các kho hng mc trong kho theo TCVN 5307-2009 hin hành. Nhà xuc b trí ti v  xe ra vào xut nhc thun tin. Nhà có kt cu dng khung thé lc, xà g thép hình, mái l bao che có din tích khong 475m2. 02 dàn xuc b trí  gi   tm có g ch Tr   t gn khu b m bo kho   nh     c ch    hà c khong 90m2.

Nhà có kt cu dng khung thép chu lc, xà g thép hình, mái lp tôn chc bao che ph u bao g  c bao che bng xây xung quanh và cao lên sát dm khung ca nhà    i chc nng là nhà làm vic ca cán b, công nhân c b trí  gn cng ra vào kho, cách xa khu b và khu xu  dng, yêu cu phòng cháy mà vc yêu cu th tng din tích sàn xây dng khong 150m2/1 sàn, gm có các phòng làm vic cho -3- ng, phó kho, các phòng ban, khu WC s cán b công nhân viên trong kho. Kt cu nhà dng khung ct bê tông ct thép chu l bê tông ct t toàn khng bao che xây gch 220, mái lp tôn ch c cha cháy+Nhà t c chng rào phía Tây g bo kho   n khu vc nhà xut ô tô và cm b cha th 5307-2009. Nhà có kt cu dng khung thép chu lc, xà g thép hình, mái lp tôn ch      c bao che ph  không bao che. Nhà có din tích xây dng khong 90m2 bao gm 05 gian có kích  n.

u khic b ng rào phía Tây, v trí th quan sát theo dõi khu vc xut nhp ô tô xi tec và cm b cha. Nhà dng kt cu khung ct bê tông ct thép chu l bê tông ct thép toàn kh che xây gch 220, có nhiu mm bo kh  B c chc b trí gn trc ch  cung cc cha cháy khi có s c xy ra. Khu x  c thc b trí giáp hàng rào phía Tây, cách nhà xut d m bo TCVN 5307-2009. Xung quanh cm b cha là h th   ng hp trong khu b có mt b ln nht      c cha trong ph    kho  t là h thng rào gch cao 2m, phía m kho s dm bo tính th c b trí ti khu vc xu tô xi téc), thit k nm bo cho xe ô tô ly hàng loi xe 50 tn dung tích t 70m3/ 01 xe.
