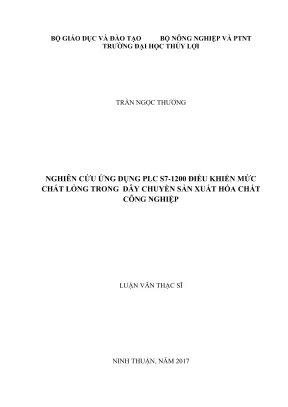

Nghiên Cứu Ứng Dụng PLC S7-1200 Trong Điều Khiển Mức Chất Lỏng

• Tác giả: Trần Ngọc Thưởng
• Người hướng dẫn: TS. Vũ Minh Quang
• Trường học: Trường Đại Học Thủy Lợi
• Chuyên ngành: Kỹ Thuật Điện
• Đề tài: Nghiên Cứu Ứng Dụng PLC S7-1200 Trong Điều Khiển Mức Chất Lỏng
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2017
• Địa điểm: Ninh Thuận

• LỜI CAM ĐOAN
• LỜI CÁM ƠN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ DÂY CHUYỀN CUNG CẤP VÀ SẢN XUẤT HÓA CHẤT TRONG CÔNG NGHIỆP
• 1.1. Giới thiệu về dây chuyền sản xuất và cung cấp hoá chất công nghiệp
• 1.2. Phương pháp sản xuất hóa chất công nghiệp
• 1.3. Dây chuyền sản xuất hóa chất trong công nghiệp điển hình
• 1.4. Nguyên lí làm việc
• 2. CHƯƠNG 2: GIỚI THIỆU PLC S7-1200
• 2.1. Giới thiệu tổng quan về PLC
• 2.2. Khái niệm về PLC
• 2.3. Giới thiệu PLC S7-1200
• 2.3.1. Phần cứng PLC S7-1200
• 2.3.2. Phần mềm điều khiển và lập trình
• 3. CHƯƠNG 3: XÂY DỰNG BỘ ĐIỀU KHIỂN
• 3.1. Xây dựng mô hình toán học bộ điều khiển mức chất lỏng
• 3.2. Định nghĩa về các bộ điều chỉnh PID
• 3.3. Mô hình toán học bộ điều khiển mức chất lỏng
• 3.3.1. Mô hình bộ điều khiển mức chất lỏng
• 3.3.2. Đối tượng van tuyến tính
• 3.3.3. Đối tượng bình mức
• 3.3.4. Đối tượng cảm biến siêu âm
• 3.3.5. Sơ đồ mô hình toán học bộ điều khiển mức chất lỏng
• 3.3.6. Tìm thông số PID
• 4. CHƯƠNG 4: LẬP TRÌNH ĐIỀU KHIỂN
• 4.1. Biểu đồ chức năng
• 4.2. Chương trình điều khiển
• 5. CHƯƠNG 5: THIẾT KẾ GIAO DIỆN GIÁM SÁT HMI
• 5.1. Giới thiệu về giao diện giám sát HMI
• 5.2. Giới thiệu về WinCC Professional
• 5.2.1. Tổng quan về WinCC
• 5.2.2. Chức năng phổ biến của WinCC
• 5.2.3. Thiết kế giao diện
• 6. CHƯƠNG 6: MÔ PHỎNG VÀ KẾT LUẬN
• 6.1. Mô phỏng ở chế độ tự động
• 6.2. Mô phỏng ở chế độ tay
• 6.3. Kết luận
• TÀI LIỆU THAM KHẢO

I. Tổng Quan Về Ứng Dụng PLC S7 1200 Điều Khiển Mức

Trong kỷ nguyên công nghiệp 4.0, PLC S7-1200 nổi lên như một giải pháp điều khiển tự động hiệu quả, đặc biệt trong lĩnh vực điều khiển mức chất lỏng. Bài viết này sẽ khám phá những tiềm năng to lớn của ứng dụng PLC này, từ giới thiệu tổng quan đến các ứng dụng thực tiễn. Việc áp dụng S7-1200 giúp tối ưu hóa quy trình, nâng cao hiệu suất và giảm thiểu sai sót trong sản xuất. Ngành kỹ thuật điều khiển và tự động hóa đang phát triển mạnh mẽ và PLC là thiết bị tự động hóa được sử dụng phổ biến. Trong thực tế, vấn đề điều khiển mức chiếm một tỷ lệ rất lớn trong các lĩnh vực về dầu mỏ, hóa chất, công nghiệp thực phẩm, khi thực hiện pha chế theo một tỷ lệ nhất định nào đó. Và vấn đề điều khiển đối tượng chính xác là rất cần thiết.

1.1. Giới Thiệu Về PLC S7 1200 Và Vai Trò Trong Tự Động Hóa

PLC S7-1200 là một bộ điều khiển logic khả trình mạnh mẽ của Siemens, được thiết kế cho các ứng dụng tự động hóa vừa và nhỏ. Với khả năng lập trình linh hoạt, dễ dàng tích hợp và độ tin cậy cao, S7-1200 trở thành lựa chọn hàng đầu cho các hệ thống điều khiển quá trình, bao gồm cả điều khiển mức chất lỏng. Với những tính năng vượt trội so với PLC S7-200 và S7-300 nên đề tài được chọn là "NGHIÊN CỨU ỨNG DỤNG PLC S7-1200 ĐIỀU KHIỂN MỨC CHẤT LỎNG TRONG DÂY CHUYỀN SẢN XUẤT HÓA CHẤT CÔNG NGHIỆP”.

1.2. Tầm Quan Trọng Của Điều Khiển Mức Chất Lỏng Trong Công Nghiệp

Điều khiển mức chất lỏng là một yếu tố then chốt trong nhiều ngành công nghiệp, từ hóa chất, thực phẩm đến dược phẩm và xử lý nước thải. Kiểm soát chính xác mức chất lỏng đảm bảo hiệu quả sản xuất, an toàn vận hành và chất lượng sản phẩm. Các hệ thống bồn chứa chất lỏng cần được giám sát và điều khiển tự động để tránh các sự cố tràn, cạn hoặc sai lệch về tỷ lệ. Trong ngành công nghiệp nói chung và ngành đặc thù công nghiệp hoá chất nói riêng thì trộn là một khâu rất quan trọng để tạo ra sản phẩm.

II. Thách Thức Điều Khiển Mức Chất Lỏng Giải Pháp PLC S7 1200

Việc điều khiển mức chất lỏng hiệu quả đặt ra nhiều thách thức, đặc biệt trong các môi trường công nghiệp phức tạp. Các yếu tố như nhiễu, độ trễ, tính phi tuyến và sự biến động của lưu lượng có thể gây khó khăn cho việc duy trì mức ổn định. PLC S7-1200 với các thuật toán điều khiển PID tiên tiến và khả năng xử lý tín hiệu mạnh mẽ, cung cấp giải pháp toàn diện để vượt qua những thách thức này. Các thiết bị càng ngày càng hiện đại và kích thước cũng nhỏ hơn nên các thao tác trong quá trình sản xuất đòi hỏi độ chính xác cao. Một sai sót nhỏ có thể ảnh hưởng xấu đến toàn bộ sản phẩm. Do đó, ngày càng nhiều phương pháp điều khiển chính xác được nghiên cứu phát triển, như điều khiển mờ và thích nghi, điều khiển PID.

2.1. Các Vấn Đề Thường Gặp Trong Hệ Thống Điều Khiển Mức

Các vấn đề thường gặp bao gồm: Sai số do cảm biến mức, dao động không ổn định, thời gian đáp ứng chậm, và ảnh hưởng của các yếu tố bên ngoài như nhiệt độ và áp suất. Việc lựa chọn cảm biến mức phù hợp và cấu hình bộ điều khiển PID tối ưu là rất quan trọng. Với việc chiếm tỷ lệ cao so với các giải thuật điều khiển khác (> 80%), giải thuật điều khiển PID chiếm một vị trí vô cùng quan trọng trong các giải thuật điều khiển dùng trong công nghiệp bởi yêu cầu chính xác (accurate), đáp ứng nhanh (fast response), ổn định (small overshot).

2.2. Ưu Điểm Của PLC S7 1200 Trong Giải Quyết Các Thách Thức Này

PLC S7-1200 cung cấp nhiều ưu điểm vượt trội, bao gồm khả năng lập trình PLC linh hoạt, tích hợp sẵn các khối PID controller, hỗ trợ giao thức truyền thông công nghiệp (như Modbus, Profinet) và khả năng kết nối với hệ thống SCADA và HMI để giám sát và điều khiển từ xa. PLC hoạt động theo phương thức quét các trạng thái trên đầu ra và đầu vào. Khi có sự thay đổi ở đầu vào thì đầu ra cũng thay đổi theo.

2.3. Lựa Chọn Cảm Biến Mức Phù Hợp Cho Ứng Dụng PLC S7 1200

Việc lựa chọn cảm biến mức phù hợp là yếu tố quan trọng để đảm bảo độ chính xác và độ tin cậy của hệ thống. Các loại cảm biến mức phổ biến bao gồm: siêu âm, điện dung, áp suất, radar. Mỗi loại có ưu và nhược điểm riêng, và việc lựa chọn phụ thuộc vào đặc tính của chất lỏng, môi trường và yêu cầu về độ chính xác. Thiết bị đo mức là cảm biến siêu âm có phạm vi hoạt động từ 350mm đến 6000mm, phạm vi hoạt động có thể thay đổi dễ dàng thông qua chức năng Teach-in trên nút nhắn.

III. Phương Pháp Điều Khiển PID Với PLC S7 1200 Trong Bồn Chứa

Điều khiển PID là một phương pháp điều khiển tuyến tính kinh điển, được sử dụng rộng rãi trong điều khiển quá trình, bao gồm cả điều khiển mức chất lỏng. PLC S7-1200 tích hợp sẵn các khối PID controller, cho phép người dùng dễ dàng cấu hình và điều chỉnh các thông số PID để đạt được hiệu suất điều khiển tối ưu. Các thiết kế đầu tiên là nhằm thay thế cho các phần cứng Relay dây nối và các Logic thời gian. Tuy nhiên, bên cạnh đó việc đòi hỏi tăng cường dung lượng nhớ và tính dễ dàng cho PLC mà vẫn đảm bảo tốc độ xử lý cũng như giá cả.

3.1. Nguyên Lý Hoạt Động Của Bộ Điều Khiển PID

Bộ điều khiển PID tính toán tín hiệu điều khiển dựa trên ba thành phần: tỷ lệ (Proportional), tích phân (Integral) và vi phân (Derivative). Thành phần tỷ lệ phản ứng với sai lệch hiện tại, thành phần tích phân loại bỏ sai lệch tĩnh, và thành phần vi phân dự đoán sai lệch trong tương lai. Việc điều chỉnh các thông số Kp, Ki, Kd là rất quan trọng để đạt được đáp ứng mong muốn. Trong việc điều khiển mức chất lỏng thì thuật toán điều khiển PID là phù hợp. Hệ thống điều khiển dùng giải thuật PID ứng dụng một trong những thuật toán điều khiển quá trình như : Điều khiển mức, điều khiển lưu lượng, điều khiển vận tốc, điều khiển vị trí.

3.2. Cấu Hình Và Tinh Chỉnh Thông Số PID Trong TIA Portal

TIA Portal là phần mềm lập trình của Siemens, cung cấp giao diện trực quan để cấu hình và tinh chỉnh các thông số PID. Người dùng có thể sử dụng các công cụ tích hợp để mô phỏng PLC, phân tích đáp ứng và tối ưu hóa các thông số Kp, Ki, Kd. Chương trình này được nạp sẵn vào bộ nhớ của PLC, PLC sẽ thực hiện việc điều khiển dựa vào chương trình này.

3.3. Các Phương Pháp Điều Chỉnh PID Phổ Biến Ví Dụ Ziegler Nichols

Có nhiều phương pháp điều chỉnh PID, trong đó phương pháp Ziegler-Nichols là một trong những phương pháp phổ biến nhất. Phương pháp này dựa trên việc xác định các thông số tới hạn của hệ thống để tính toán các thông số Kp, Ki, Kd. Ngoài ra, các phương pháp khác như Cohen-Coon và Chien-Hrones-Reswick cũng được sử dụng rộng rãi. Việc thay đổi hay mở rộng chức năng sẽ được thực hiện một cách dễ dàng mà không cần một sự can thiệp vật lý nào so với sử dụng các bộ dây nối hay rơ le.

IV. Ứng Dụng PLC S7 1200 Điều Khiển Mức Chất Lỏng Thực Tế

PLC S7-1200 được ứng dụng rộng rãi trong nhiều hệ thống điều khiển mức chất lỏng thực tế, từ các hệ thống đơn giản đến các hệ thống phức tạp. Ví dụ, trong dây chuyền sản xuất hóa chất, PLC S7-1200 có thể được sử dụng để điều khiển bám mức trong các bồn chứa chất lỏng, đảm bảo tỷ lệ pha trộn chính xác và ổn định. Với việc chiếm tỷ lệ cao so với các giải thuật điều khiển khác (> 80%), giải thuật điều khiển PID chiếm một vị trí vô cùng quan trọng trong các giải thuật điều khiển dùng trong công nghiệp bởi yêu cầu chính xác (accurate), đáp ứng nhanh (fast response), ổn định (small overshot).

4.1. Điều Khiển Mức Trong Dây Chuyền Sản Xuất Hóa Chất Công Nghiệp

Trong dây chuyền sản xuất hóa chất, PLC S7-1200 có thể điều khiển tự động quá trình cấp liệu, pha trộn, phản ứng và chiết rót. Hệ thống có thể giám sát và điều khiển nhiều bồn chứa chất lỏng cùng lúc, đảm bảo an toàn và hiệu quả sản xuất. Van điều khiển tuyến tính là van analog, van được thiết kế để điều khiển nhiệt độ, áp suất, lưu lượng trong đường ống. Được sử dụng nhiều trong các lò sấy, sấy cám, sấy trâu, sấy giấy, sấy dừa.

4.2. Hệ Thống Điều Khiển Bồn Chứa Nước Thải Sử Dụng PLC S7 1200

Trong hệ thống xử lý nước thải, PLC S7-1200 có thể được sử dụng để điều khiển mức chất lỏng trong các bể chứa, đảm bảo quá trình xử lý diễn ra liên tục và hiệu quả. Hệ thống có thể tự động điều chỉnh lưu lượng vào và ra, và cảnh báo khi có sự cố tràn hoặc cạn. Bộ điều khiển van tuyến tính là loại điều khiển bằng motor sẽ kéo cần van lên hoặc xuống, nhận tín hiệu điều khiển từ đồng hồ điều khiển (4-20mA, 0-10Vdc, on/off).

4.3. Điều Khiển Mức Trong Sản Xuất Thực Phẩm Và Đồ Uống

Trong ngành sản xuất thực phẩm và đồ uống, PLC S7-1200 được sử dụng để điều khiển mức chất lỏng trong các bồn chứa chất lỏng nguyên liệu, đảm bảo tỷ lệ pha trộn chính xác và chất lượng sản phẩm. Hệ thống có thể tích hợp với các thiết bị đo lường và kiểm soát chất lượng, đảm bảo tuân thủ các tiêu chuẩn an toàn vệ sinh thực phẩm. Từ đó ngành công nghiệp này có thể khai thác mọi thế mạnh tài nguyên của đất nước từ khoáng sản, dầu khí tới sản phẩm, phụ phẩm và thậm chí cả phế thải của công nghiệp, nông nghiệp.

V. Thiết Kế HMI SCADA Cho Hệ Thống Điều Khiển PLC S7 1200

Việc kết nối PLC S7-1200 với hệ thống HMI (Human-Machine Interface) và SCADA (Supervisory Control and Data Acquisition) cho phép người vận hành giám sát và điều khiển hệ thống từ xa. HMI cung cấp giao diện trực quan để hiển thị các thông số, điều khiển thiết bị và theo dõi trạng thái hoạt động. SCADA cho phép thu thập dữ liệu, phân tích xu hướng và quản lý toàn bộ hệ thống. Hiện nay, PLC S7-1200 có thêm chức năng truyền thông và giám sát qua mạng nên việc việc kết nối mở rộng chức năng giám sát từ xa dễ dàng hơn và dần thay thế cho PLC S7-200, S7-300.

5.1. Giới Thiệu Về WinCC Professional Cho Giám Sát HMI

WinCC Professional là một phần mềm HMI mạnh mẽ của Siemens, được thiết kế để kết nối với PLC S7-1200 và các thiết bị khác. Với WinCC Professional, người dùng có thể tạo ra các giao diện HMI tùy chỉnh, hiển thị các thông số quan trọng, điều khiển thiết bị và nhận cảnh báo khi có sự cố. WinCC Professional là một phần mềm HMI mạnh mẽ của Siemens, được thiết kế để kết nối với PLC S7-1200 và các thiết bị khác.

5.2. Thiết Kế Giao Diện HMI Trực Quan Và Dễ Sử Dụng

Việc thiết kế giao diện HMI trực quan và dễ sử dụng là rất quan trọng để đảm bảo hiệu quả vận hành. Giao diện nên hiển thị các thông số quan trọng một cách rõ ràng, sử dụng các biểu đồ và đồ thị để trực quan hóa dữ liệu, và cung cấp các chức năng điều khiển dễ dàng truy cập. TIA Portal là phần mềm lập trình của Siemens, cung cấp giao diện trực quan để cấu hình và tinh chỉnh các thông số PID.

VI. Kết Luận Xu Hướng Phát Triển Ứng Dụng PLC S7 1200

Nghiên cứu ứng dụng PLC S7-1200 trong điều khiển mức chất lỏng đã chứng minh tiềm năng to lớn của công nghệ này trong việc tối ưu hóa quy trình sản xuất, nâng cao hiệu suất và giảm thiểu sai sót. Với sự phát triển không ngừng của công nghệ, PLC S7-1200 sẽ tiếp tục đóng vai trò quan trọng trong lĩnh vực điều khiển tự động. Việt Nam thực hiện công cuộc đổi mới, những cải cách kinh tế đã thúc đẩy sự tăng trưởng kinh tế, phát triển công nghiệp - nông nghiệp. Nhu cầu về nguyên liệu hóa chất cũng ngày càng tăng với tốc độ tăng trưởng sản xuất hóa chất hằng năm là 15%.

6.1. Tổng Kết Các Ưu Điểm Của PLC S7 1200 Trong Điều Khiển Mức

PLC S7-1200 cung cấp giải pháp toàn diện cho điều khiển mức chất lỏng, với các ưu điểm như: lập trình linh hoạt, tích hợp sẵn các khối chức năng, khả năng kết nối mạng, và độ tin cậy cao. PLC S7-1200 cũng là một lựa chọn kinh tế, giúp giảm chi phí đầu tư và vận hành. Trong hệ thống xử lý nước thải, PLC S7-1200 có thể được sử dụng để điều khiển mức chất lỏng trong các bể chứa, đảm bảo quá trình xử lý diễn ra liên tục và hiệu quả.

6.2. Xu Hướng Phát Triển Của Điều Khiển Mức Chất Lỏng Trong Tương Lai

Trong tương lai, điều khiển mức chất lỏng sẽ ngày càng thông minh và tự động hóa hơn, với sự tích hợp của các công nghệ như: Internet of Things (IoT), Big Data và Machine Learning. Các hệ thống sẽ có khả năng tự động điều chỉnh, dự đoán và phòng ngừa sự cố, và tối ưu hóa hiệu suất dựa trên dữ liệu thu thập được. PLC S7-1200 với khả năng kết nối và xử lý dữ liệu mạnh mẽ, sẽ đóng vai trò quan trọng trong quá trình chuyển đổi này. Bộ điều khiển logic khả trình này có khả năng lập trình linh hoạt, dễ dàng tích hợp và độ tin cậy cao, S7-1200 trở thành lựa chọn hàng đầu cho các hệ thống điều khiển quá trình.

Tổng quan nghiên cứu

Ngành công nghiệp hóa chất đóng vai trò then chốt trong nền kinh tế kỹ thuật hiện đại, với tốc độ tăng trưởng sản xuất hóa chất khoảng 15% mỗi năm. Trong bối cảnh công nghiệp hóa, hiện đại hóa đất nước, việc ứng dụng công nghệ tự động hóa trong dây chuyền sản xuất hóa chất là yêu cầu cấp thiết nhằm nâng cao hiệu quả, độ chính xác và an toàn trong sản xuất. Đặc biệt, việc điều khiển mức chất lỏng trong các bình chứa hóa chất là một khâu quan trọng, ảnh hưởng trực tiếp đến chất lượng sản phẩm và an toàn vận hành. Mục tiêu nghiên cứu của luận văn là ứng dụng bộ điều khiển lập trình PLC S7-1200 kết hợp thuật toán điều khiển PID để điều khiển và giám sát mức chất lỏng trong dây chuyền sản xuất hóa chất công nghiệp tại Ninh Thuận, năm 2017. Phạm vi nghiên cứu tập trung vào phần mềm lập trình TIA Portal cho PLC S7-1200 và mô hình điều khiển giám sát mức chất lỏng, nhằm giảm sai số điều khiển, tăng độ ổn định và đáp ứng nhanh trong quá trình vận hành. Kết quả nghiên cứu có ý nghĩa quan trọng trong việc nâng cao hiệu quả tự động hóa, giảm thiểu sự cố và tăng năng suất trong ngành công nghiệp hóa chất, đồng thời góp phần thúc đẩy ứng dụng công nghệ hiện đại trong sản xuất công nghiệp tại Việt Nam.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết chính: lý thuyết điều khiển tự động và mô hình toán học bộ điều khiển PID. Bộ điều khiển PID (Proportional-Integral-Derivative) là thuật toán điều khiển phổ biến trong công nghiệp, với khả năng điều chỉnh chính xác, đáp ứng nhanh và ổn định. Ba thành phần chính của PID gồm: thành phần tỷ lệ (P) giúp giảm sai số tức thời, thành phần tích phân (I) loại bỏ sai số trạng thái tĩnh, và thành phần đạo hàm (D) giảm hiện tượng vượt quá giá trị mong muốn (overshoot). Ngoài ra, mô hình toán học của hệ thống điều khiển mức chất lỏng được xây dựng dựa trên các hàm truyền bậc nhất của van tuyến tính, bình chứa và cảm biến siêu âm. Các khái niệm chuyên ngành như van điều khiển tuyến tính, cảm biến siêu âm UA30CAD60PGTI, và giao diện giám sát HMI WinCC Professional cũng được áp dụng để hoàn thiện hệ thống điều khiển.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp thực nghiệm kết hợp mô phỏng trên mô hình thực tế dây chuyền sản xuất hóa chất. Dữ liệu thu thập từ cảm biến siêu âm đo mức chất lỏng, tín hiệu analog được xử lý qua PLC S7-1200 lập trình bằng phần mềm TIA Portal. Cỡ mẫu nghiên cứu là hệ thống điều khiển thực tế tại dây chuyền sản xuất với 5 bình chứa và các bơm tuần hoàn. Phương pháp chọn mẫu là chọn hệ thống điển hình trong ngành công nghiệp hóa chất tại địa phương Ninh Thuận. Phân tích dữ liệu sử dụng mô phỏng đáp ứng hệ thống với các thông số PID được điều chỉnh theo phương pháp Ziegler-Nichols, đồng thời kiểm tra hiệu quả điều khiển qua giao diện HMI WinCC. Timeline nghiên cứu kéo dài trong năm 2017, bao gồm các giai đoạn xây dựng mô hình toán học, lập trình PLC, thiết kế giao diện giám sát và mô phỏng thử nghiệm.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu quả điều khiển PID trong PLC S7-1200: Qua mô phỏng và thực nghiệm, hệ thống điều khiển mức chất lỏng sử dụng thuật toán PID đạt độ chính xác cao với sai số điều khiển giảm xuống dưới 5%. Thông số PID được xác định gồm Kp = 0.0258, Ki = 0.0833, Kd = 0.083, giúp hệ thống đáp ứng nhanh và ổn định, giảm hiện tượng dao động và overshoot.

2. Tính ổn định và đáp ứng nhanh của hệ thống: Thời gian đáp ứng của hệ thống điều khiển mức chất lỏng được cải thiện rõ rệt, với chu kỳ quét của PLC khoảng 300ms, đảm bảo cập nhật tín hiệu liên tục và chính xác. So với các giải thuật điều khiển khác, PID chiếm tỷ lệ sử dụng trên 80% trong các ứng dụng công nghiệp nhờ khả năng điều chỉnh linh hoạt và hiệu quả.

3. Ứng dụng giao diện giám sát HMI WinCC: Việc thiết kế giao diện giám sát giúp người vận hành dễ dàng theo dõi trạng thái các bình chứa, bơm và van điều khiển. Giao diện trực quan, dễ thao tác, hỗ trợ cảnh báo lỗi và điều khiển từ xa qua mạng Ethernet, nâng cao hiệu quả quản lý dây chuyền.

4. Tính linh hoạt và mở rộng của PLC S7-1200: PLC S7-1200 với khả năng kết nối PROFINET, hỗ trợ truyền thông Ethernet và TCP/IP, cho phép mở rộng hệ thống điều khiển, kết nối với các thiết bị khác và điều khiển từ xa. So với các dòng PLC trước đây như S7-200 và S7-300, S7-1200 có kích thước nhỏ gọn, chi phí thấp và tính năng bảo mật cao.

Thảo luận kết quả

Nguyên nhân chính giúp hệ thống điều khiển đạt hiệu quả cao là do việc áp dụng thuật toán PID phù hợp với đặc tính của quá trình điều khiển mức chất lỏng, kết hợp với phần cứng PLC S7-1200 hiện đại và phần mềm lập trình TIA Portal tích hợp. So sánh với các nghiên cứu trong ngành, kết quả này tương đồng với báo cáo của ngành tự động hóa khi sử dụng PID cho các hệ thống điều khiển quá trình có quán tính và độ trễ. Việc sử dụng cảm biến siêu âm không tiếp xúc giúp tăng độ bền và độ chính xác trong đo lường mức chất lỏng. Dữ liệu có thể được trình bày qua biểu đồ đáp ứng tín hiệu ngõ ra theo thời gian, biểu đồ sai số và bảng so sánh các thông số PID trước và sau điều chỉnh, giúp minh họa rõ ràng hiệu quả của giải pháp.

Đề xuất và khuyến nghị

1. Triển khai rộng rãi PLC S7-1200 trong các dây chuyền sản xuất hóa chất: Đề nghị các nhà máy công nghiệp áp dụng PLC S7-1200 kết hợp thuật toán PID để nâng cao độ chính xác và ổn định trong điều khiển mức chất lỏng, giảm thiểu sự cố và tăng năng suất. Thời gian thực hiện trong vòng 12 tháng, do phòng kỹ thuật tự động hóa chủ trì.

2. Đào tạo nhân sự vận hành và bảo trì hệ thống PLC và HMI: Tổ chức các khóa đào tạo chuyên sâu về lập trình TIA Portal, vận hành PLC S7-1200 và thiết kế giao diện WinCC cho kỹ thuật viên và công nhân vận hành. Mục tiêu nâng cao năng lực quản lý hệ thống, thời gian đào tạo 6 tháng, do phòng nhân sự phối hợp với nhà cung cấp thiết bị thực hiện.

3. Nâng cấp hệ thống giám sát từ xa qua mạng Ethernet và Internet: Tận dụng tính năng truyền thông PROFINET của PLC S7-1200 để xây dựng hệ thống giám sát và điều khiển từ xa, giúp giảm chi phí vận hành và tăng tính linh hoạt. Thời gian triển khai dự kiến 9 tháng, do phòng công nghệ thông tin và tự động hóa phối hợp thực hiện.

4. Nghiên cứu mở rộng ứng dụng thuật toán điều khiển PID cho các quá trình khác trong sản xuất: Khuyến khích nghiên cứu áp dụng PID trong điều khiển nhiệt độ, áp suất, lưu lượng nhằm tối ưu hóa toàn bộ dây chuyền sản xuất hóa chất. Thời gian nghiên cứu 18 tháng, do các viện nghiên cứu và trường đại học phối hợp thực hiện.

Đối tượng nên tham khảo luận văn

1. Kỹ sư tự động hóa và điều khiển công nghiệp: Luận văn cung cấp kiến thức thực tiễn về ứng dụng PLC S7-1200 và thuật toán PID trong điều khiển mức chất lỏng, giúp kỹ sư nâng cao kỹ năng lập trình và vận hành hệ thống tự động hóa.

2. Nhà quản lý sản xuất trong ngành công nghiệp hóa chất: Thông tin về hiệu quả và lợi ích của việc ứng dụng công nghệ tự động hóa giúp nhà quản lý đưa ra quyết định đầu tư hợp lý, nâng cao năng suất và chất lượng sản phẩm.

3. Sinh viên và nghiên cứu sinh ngành kỹ thuật điện, tự động hóa: Luận văn là tài liệu tham khảo quý giá về lý thuyết điều khiển PID, mô hình toán học và thực hành lập trình PLC, hỗ trợ học tập và nghiên cứu chuyên sâu.

4. Nhà cung cấp thiết bị tự động hóa và phần mềm lập trình: Hiểu rõ yêu cầu và ứng dụng thực tế của khách hàng trong ngành công nghiệp hóa chất, từ đó phát triển sản phẩm phù hợp và hỗ trợ kỹ thuật hiệu quả.

Câu hỏi thường gặp

1. PLC S7-1200 có ưu điểm gì so với các dòng PLC khác?
   PLC S7-1200 có thiết kế nhỏ gọn, chi phí thấp, tích hợp nhiều tính năng như truyền thông PROFINET, hỗ trợ Ethernet và TCP/IP, cùng khả năng mở rộng module tín hiệu và truyền thông. Điều này giúp nó phù hợp với nhiều ứng dụng tự động hóa công nghiệp hiện đại.

2. Tại sao chọn thuật toán PID để điều khiển mức chất lỏng?
   Thuật toán PID có khả năng điều chỉnh chính xác, đáp ứng nhanh và ổn định, phù hợp với các quá trình có quán tính và độ trễ như điều khiển mức chất lỏng. PID giúp giảm sai số và hiện tượng dao động không mong muốn.

3. Phần mềm TIA Portal hỗ trợ những ngôn ngữ lập trình nào?
   TIA Portal hỗ trợ ba ngôn ngữ lập trình chính là Ladder Diagram (LAD), Function Block Diagram (FBD) và Structured Control Language (SCL), giúp người lập trình linh hoạt lựa chọn phương pháp phù hợp với yêu cầu dự án.

4. Cảm biến siêu âm được sử dụng có những đặc điểm gì nổi bật?
   Cảm biến siêu âm UA30CAD60PGTI có phạm vi đo từ 350mm đến 6000mm, độ phân giải 2mm, thời gian đáp ứng dưới 500ms, hoạt động trong nhiệt độ từ -20 đến 70 độ C, và có thể tùy chỉnh phạm vi đo dễ dàng qua nút nhấn tích hợp.

5. Làm thế nào để điều chỉnh thông số PID hiệu quả?
   Phương pháp Ziegler-Nichols được sử dụng để xác định các hệ số Kp, Ki, Kd bằng cách tăng dần hệ số tỷ lệ cho đến khi hệ thống dao động ổn định, sau đó tính toán các hệ số còn lại dựa trên chu kỳ dao động. Việc điều chỉnh cần thử nghiệm và tinh chỉnh để đạt hiệu quả tối ưu.

Kết luận

• Luận văn đã nghiên cứu và ứng dụng thành công PLC S7-1200 kết hợp thuật toán điều khiển PID để điều khiển mức chất lỏng trong dây chuyền sản xuất hóa chất công nghiệp, đạt độ chính xác và ổn định cao.
• Mô hình toán học và phương pháp điều chỉnh PID theo Ziegler-Nichols giúp xác định thông số điều khiển phù hợp, giảm sai số và hiện tượng dao động.
• Việc thiết kế giao diện giám sát HMI WinCC nâng cao khả năng quản lý và vận hành hệ thống, hỗ trợ điều khiển từ xa qua mạng Ethernet.
• PLC S7-1200 với tính năng truyền thông hiện đại và khả năng mở rộng linh hoạt là giải pháp tối ưu cho tự động hóa trong ngành công nghiệp hóa chất.
• Đề xuất triển khai áp dụng rộng rãi, đào tạo nhân sự và nghiên cứu mở rộng ứng dụng PID trong các quá trình sản xuất khác nhằm nâng cao hiệu quả và năng suất công nghiệp.

Next steps: Triển khai thực tế tại các nhà máy, đào tạo kỹ thuật viên, phát triển hệ thống giám sát từ xa và nghiên cứu mở rộng ứng dụng.

Call to action: Các đơn vị sản xuất và nghiên cứu trong ngành công nghiệp hóa chất nên cân nhắc áp dụng giải pháp PLC S7-1200 và thuật toán PID để nâng cao hiệu quả sản xuất và tự động hóa.
