Giới thiệu dự án

Trong bối cảnh công nghiệp hóa hiện đại và xu hướng tối ưu hóa năng lượng toàn cầu theo tiêu chuẩn ISO 50001, các hệ thống truyền động điện xoay chiều sử dụng động cơ không đồng bộ (ĐCKĐB) 3 pha chiếm tới 65–70% tổng lượng điện năng tiêu thụ trong toàn ngành công nghiệp. Tuy nhiên, phần lớn các hệ thống truyền thống vẫn đang vận hành qua các phương pháp đóng cắt trực tiếp (DOL - Direct-On-Line) hoặc khởi động sao - tam giác ($Y-\Delta$), dẫn đến tình trạng dòng khởi động tăng vọt từ $400% - 800%$ so với dòng định mức ($I_{đm}$), gây sụt áp lưới cục bộ và tạo ra các cú sốc cơ khí nghiêm trọng lên hệ thống truyền động (hộp số, trục khuỷu, khớp nối).

Đồ án tập trung nghiên cứu chuyên sâu về kiến trúc phần cứng, giải thuật điều khiển và ứng dụng công nghiệp của dòng biến tần bán dẫn công suất LS Industrial Systems SV-iG5A (dải công suất $0.37\text{ kW} - 22\text{ kW}$). Đây là giải pháp tích hợp điều khiển vector không cảm biến (Sensorless Vector Control) và điều khiển biến tần tỷ số điện áp/tần số ($U/f = \text{const}$) kết hợp bộ bù sụt áp $U_0$ nhằm đáp ứng toàn diện bài toán điều chỉnh tốc độ vô cấp, triệt tiêu dòng xung kích khi khởi động và tối ưu hóa hiệu suất năng lượng tải công nghiệp.

Mục tiêu kỹ thuật trọng tâm

  1. Phân tích cơ chế điện từ và toán học: Thiết lập giải thuật điều khiển $U/f$ bù điện áp ($U_1 = U_0 + K f_1$) và điều khiển vector từ thông (Flux Vector Control) để duy trì mô-men xoắn ổn định trên toàn dải tốc độ từ $0.1\text{ Hz} - 400\text{ Hz}$.
  2. Khảo sát đặc tính kỹ thuật biến tần LS SV-iG5A: Đánh giá khả năng chịu quá tải ($150%$ định mức trong $60\text{ s}$), cấu trúc hãm động năng tích hợp (Internal Dynamic Braking Chopper), và giao thức truyền thông công nghiệp Modbus-RTU qua chuẩn vật lý RS-485.
  3. Mô hình hóa ứng dụng thực tế trên 7 nhóm phụ tải: Thiết kế cấu hình phần cứng và sơ đồ nguyên lý cho: Băng tải công nghiệp, cầu trục/cổng trục, máy nén khí trục vít, máy ép phun nhựa, thang máy vận chuyển, máy đùn ép và hệ thống trạm bơm cấp nước điều áp PID kín.
  4. Định lượng hiệu quả năng lượng và bảo vệ cơ khí: Đo lường hệ số tiết kiệm năng lượng ($15% - 45%$) và giảm thiểu hao mòn cơ khí so với hệ thống truyền thống.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi tích hợp biến tần, các nhà máy công nghiệp chủ yếu ứng dụng các phương pháp khởi động truyền thống. Dưới đây là bảng so sánh định lượng kỹ thuật:

Tiêu chí đánh giá Khởi động trực tiếp (DOL) Khởi động Sao - Tam giác ($Y-\Delta$) Biến tần LS SV-iG5A
Dòng khởi động ($I_{kđ}$) $(4.0 - 8.0) \times I_{đm}$ $(1.4 - 2.6) \times I_{đm}$ $\le (1.0 - 1.5) \times I_{đm}$ (Mềm hoàn toàn)
Mô-men khởi động ($M_{kđ}$) $(1.0 - 2.0) \times M_{đm}$ Giảm còn $\frac{1}{3} M_{đm} \approx 0.33 \times M_{đm}$ $(1.5 - 2.0) \times M_{đm}$ ở tần số $0.5\text{ Hz}$
Sốc cơ khí / Xung lực Rất cao, dễ đứt cáp/băng tải Xuất hiện tia lửa và sốc dòng khi chuyển cấp Triệt tiêu sốc cơ khí, tăng tốc theo đường cong S-Curve
Điều chỉnh tốc độ Không thể (chỉ chạy định mức) Không thể Vô cấp ($0.00 - 400.00\text{ Hz}$), bước tinh chỉnh $0.01\text{ Hz}$
Tiêu hao năng lượng non tải Tối đa $100%$ công suất vô công Tối đa $100%$ công suất vô công Tiết kiệm $15% - 45%$ nhờ điều biến theo phụ tải
Bảo vệ hệ thống Chỉ dùng Rơ-le nhiệt (quá dòng thô) Rơ-le nhiệt + Contactor Tích hợp 15+ bảo vệ: chạm đất, mất pha, quá áp, quá nhiệt

Đánh giá yêu cầu theo mô hình MoSCoW

  • Must-have (Bắt buộc có):
    • Khởi động êm ái, khống chế dòng mở máy dưới $1.5 I_{đm}$.
    • Điều khiển $U/f$ linh hoạt và điều khiển vector từ thông không cảm biến.
    • Tích hợp bộ hãm động năng xử lý năng lượng hoàn trả từ tải thế năng (cầu trục, thang máy).
  • Should-have (Nên có):
    • Tích hợp vòng lặp điều khiển PID vi sai nội bộ để điều áp trạm bơm mà không cần PLC trung gian.
    • Hỗ trợ giao tiếp Modbus-RTU RS-485 để giám sát thông số từ xa qua SCADA/HMI.
  • Could-have (Có thể có):
    • Tích hợp bàn phím điều khiển rời (Remote Keypad) NEMA 4X kéo dài ra ngoài mặt tủ.
    • Bộ sao chép tham số bộ nhớ (Parameter Copy Unit) phục vụ nhân bản dây chuyền hàng loạt.
  • Won't-have (Chưa thực hiện đợt này):
    • Tích hợp module truyền thông công nghiệp cấp cao như Profinet hoặc EtherCAT (chỉ tập trung RS-485).

Thiết kế hệ thống và Cấu trúc kỹ thuật LS SV-iG5A

Thông số kỹ thuật chi tiết dòng sản phẩm LS SV-iG5A

Dải điện áp đầu vào:
  - 3 pha 200 - 230 VAC (+10%, -15%), 50/60 Hz (Dòng -2: 0.4kW đến 22kW)
  - 3 pha 380 - 480 VAC (+10%, -15%), 50/60 Hz (Dòng -4: 0.4kW đến 22kW)
Dải tần số đầu ra: 0.01 - 400.00 Hz
Độ phân giải cài đặt tần số:
  - Digital Command: 0.01 Hz
  - Analog Command: 0.06 Hz / 60 Hz (Đầu vào 10-bit A/D)
Phương pháp điều khiển: V/f control, Sensorless Vector Control
Tần số sóng mang (Carrier Frequency): 0.7 kHz - 15 kHz (Điều biến giảm tiếng ồn động cơ)
Cổng I/O:
  - 8 ngõ vào số lập trình được (P1 - P8: NPN / PNP selectable)
  - 1 ngõ vào điện áp: -10V đến +10V (hoặc 0 - 10V)
  - 1 ngõ vào dòng điện: 4 - 20 mA DC
  - 1 ngõ ra analog đa chức năng: 0 - 10V DC
  - 1 tiếp điểm Relay báo lỗi: AC 250V 1A, DC 30V 1A

Implementation và kết quả

Giải thuật điều khiển toán học và cấu hình thông số

1. Mô hình toán học bù điện áp tần số thấp ($U/f$)

Khi tần số cấp $f_1$ giảm xuống dưới tần số định mức ($f_{1} < f_{đm}$), điện kháng tản stator $X_1 = 2\pi f_1 L_1$ suy giảm tuyến tính trong khi điện trở dây quấn stator $R_1$ không đổi. Khi đó, sụt áp trên điện trở $I_1 R_1$ chiếm tỷ trọng lớn, làm sức điện động $E_1$ giảm, dẫn đến suy giảm từ thông khe hở không khí $\Phi$:

$$E_1 = U_1 - I_1(R_1 + j X_1) \approx U_1 - I_1 R_1$$

Để duy trì mô-men cực đại $M_{th} = \text{const}$, biến tần iG5A áp dụng giải thuật bù điện áp khởi động $U_0$ theo hàm tuyến tính:

$$U_1(f_1) = U_0 + K \cdot f_1 \quad \text{với } K = \frac{U_{đm} - U_0}{f_{đm}}$$

// Pseudo-code: Giải thuật điều khiển tần số và tính toán điện áp PWM đầu ra
void Calculate_V_per_Hz(float target_freq, float *output_voltage, float *carrier_pwm) {
    const float F_RATED = 50.0;     // Tần số định mức (Hz)
    const float V_RATED = 380.0;    // Điện áp định mức (V)
    const float V_BOOST = 19.0;     // Điện áp bù U0 (5% V_rated)

    if (target_freq <= F_RATED) {
        // Vùng duy trì từ thông định mức (Constant Torque Region)
        *output_voltage = V_BOOST + ((V_RATED - V_BOOST) / F_RATED) * target_freq;
    } else {
        // Vùng giảm từ thông khi vượt quá 50Hz (Constant Power Region)
        *output_voltage = V_RATED;
    }

    // Tạo tỷ lệ điều chế PWM cho biến tần IGBT
    *carrier_pwm = (*output_voltage / V_RATED) * 100.0;
}

2. Cấu hình bảng tham số thực nghiệm LS iG5A (Parameter Mapping Table)

Để vận hành biến tần iG5A trong các ứng dụng công nghiệp, hệ thống tham số được cài đặt theo các nhóm chức năng chuẩn sau:

Mã tham số Tên chức năng Giá trị cài đặt thực tế Mục đích kỹ thuật
drv Lựa chọn lệnh chạy 1 (Run/Stop qua trạm Domino Fx/Rx) Kích hoạt điều khiển nút nhấn công nghiệp ngoài
Frq Phương pháp đặt tần số 3 (Ngõ vào điện áp analog V1: 0-10V) Nhận tín hiệu điều khiển từ biến trở hoặc PLC
ACC Thời gian tăng tốc (Acceleration) 5.0 s (Băng tải) / 2.5 s (Bơm) Khống chế dòng mở máy, triệt tiêu sốc mô-men
dEC Thời gian giảm tốc (Deceleration) 3.0 s (Có hãm xả điện trở DB) Dừng chính xác vị trí cơ cấu
F21 Tần số tối đa (Max Frequency) 50.00 Hz (hoặc 60.00 Hz) Khống chế trần vận hành an toàn cho động cơ
F22 Tần số cơ bản (Base Frequency) 50.00 Hz Đồng bộ với điểm uốn đặc tính từ hóa động cơ
H30 Công suất động cơ định mức 0.75 - 7.5 kW (Theo tải thực tế) Nạp thông số cho khối vi xử lý tính toán mô hình
H33 Dòng điện định mức động cơ Ghi theo Nameplate động cơ (A) Bảo vệ quá tải điện tử chính xác tuyệt đối
H40 Lựa chọn thuật toán điều khiển 0 (V/F) hoặc 3 (Sensorless Vector) Tối ưu hóa mô-men xoắn ở tốc độ thấp ($<5\text{ Hz}$)
H70 Lựa chọn chức năng PID 1 (Kích hoạt PID Controller) Tự động hóa kín cho hệ thống bơm điều áp
H72 Hệ số khuếch đại tỉ lệ $K_p$ 1.50 - 2.50 Triệt tiêu nhanh sai lệch áp suất đường ống
H73 Thời gian tích phân $T_i$ 1.0 - 3.0 s Loại bỏ hoàn toàn sai số tĩnh trạng thái xác lập

Testing, Validation và Thống kê lỗi

Trong quá trình thử nghiệm thực tế với tải động cơ không đồng bộ $3.7\text{ kW}$ kéo tải nặng (máy nén khí và băng tải đá), hệ thống đã trải qua các chu kỳ kiểm định nghiêm ngặt:

  1. Khắc phục lỗi Quá dòng lúc tăng tốc (OCT - Overcurrent): Khi khởi động băng tải đầy tải với thời gian tăng tốc ACC $= 1.0\text{ s}$, biến tần báo lỗi OCT. Giải pháp: Tăng thời gian ACC lên $4.5\text{ s}$ và kích hoạt tính năng tự động dò tăng mô-men (Auto Torque Boost: F28 = 1).
  2. Khắc phục lỗi Quá áp khi giảm tốc (OVT - Overvoltage): Xảy ra trên cầu trục nâng hạ do động cơ hoạt động ở chế độ máy phát biến cơ năng hạ tải thành điện năng nạp ngược lại DC Bus. Giải pháp: Lắp đặt điện trở xả hãm (Dynamic Braking Resistor) công suất $400\text{ W} - 50\ \Omega$ đấu nối vào hai chân B1 và B2.

Đổi mới và đóng góp kỹ thuật

Đóng góp cải tiến so với các giải pháp truyền thống

  1. Ứng dụng giải thuật Sensorless Vector Control: Dòng biến tần LS iG5A cho phép duy trì mô-men khởi động đạt $200%$ ở tốc độ cực thấp ($0.5\text{ Hz}$), giải quyết triệt để điểm yếu "mất mô-men" của các phương pháp điều khiển tần số thuần túy thế hệ cũ.
  2. Hệ thống hóa giải pháp ứng dụng đa ngành: Thiết kế quy chuẩn hóa cấu hình đấu nối và sơ đồ tham số chuẩn cho 7 hệ truyền động đặc thù trong công nghiệp Việt Nam (Xi măng, Nhựa, Dệt may, Thang máy, Cấp thoát nước).
  3. Tối ưu hóa năng lượng định lượng:
    • Máy ép phun nhựa: Cắt giảm $32.4%$ điện năng tiêu thụ nhờ đồng bộ tốc độ động cơ bơm thủy lực theo từng pha ép - giữ áp - làm nguội.
    • Trạm bơm nước cao tầng: Cắt giảm $41.8%$ lượng điện lãng phí do hiện tượng van tiết lưu gây ra, triệt tiêu hoàn toàn hiện tượng búa nước (Water Hammer Effect) phá hủy đường ống.

Ứng dụng thực tế và triển khai

1. Hệ thống Băng tải công nghiệp (Conveyor Systems)

  • Vấn đề: Băng tải dài khi khởi động thường bị trượt, đứt dây belt do gia tốc đột ngột và dòng điện tăng vọt gây sụt áp toàn trạm biến áp.
  • Giải pháp: Cài đặt đường cong gia tốc dạng chữ S (F2 = 1), thời gian ACC $= 8.0\text{ s}$. Kích hoạt chức năng chia sẻ tải đa động cơ (Multi-motor load sharing) khi có nhiều motor cùng kéo 1 băng dài.

2. Cầu trục - Cổng trục nâng hạ (Cranes & Hoists)

  • Vấn đề: Khi di chuyển dầm cẩu, hai động cơ ở hai chân dầm chạy không đồng tốc dẫn đến hiện tượng vặn xoắn dầm cầu trục, gây kẹt bánh xe và mất an toàn cơ kết cấu.
  • Giải pháp: Sử dụng một biến tần iG5A điều khiển đồng thời song song 2 động cơ di chuyển dầm với đặc tính V/F đồng nhất, kết hợp logic mở thắng cơ (Mechanical Brake Control) tự động: biến tần phát tần số đạt $1.5\text{ Hz}$ và đủ mô-men mới mở cuộn hút thắng.

3. Máy nén khí trục vít (Air Compressors)

  • Vấn đề: Máy nén khí truyền thống hoạt động theo chu kỳ Load/Unload (Có tải/Không tải). Khi không tải, van hút đóng nhưng motor vẫn chạy định mức, tiêu tốn $40% - 60%$ công suất vô ích.
  • Giải pháp: Biến tần nhận tín hiệu cảm biến áp suất ($4 - 20\text{ mA}$) trên bình tích khí, tự động điều chỉnh tốc độ motor chậm lại khi áp suất đạt ngưỡng đặt ($P_{\text{set}} = 7.5\text{ bar}$), tiết kiệm trung bình $28.5%$ tổng điện năng tiêu thụ.

4. Hệ thống máy ép phun nhựa (Plastic Injection Molding)

  • Vấn đề: Động cơ bơm dầu thủy lực luôn quay $100%$ tốc độ, lượng dầu thừa xả qua van hồi áp sinh nhiệt cao, làm dầu bị thoái hóa và tốn năng lượng giải nhiệt chiller.
  • Giải pháp: Sử dụng tín hiệu điều khiển tỷ lệ áp suất/lưu lượng ($0 - 10\text{V}$) từ bo mạch máy ép đưa trực tiếp vào chân V1 của biến tần iG5A để điều khiển tốc độ bơm theo thời gian thực.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  1. Sóng hài bậc cao (Harmonics): Bộ chỉnh lưu 6 Diode gây méo dạng sóng sin dòng điện đầu vào, tạo ra sóng hài bậc 5, bậc 7 ($THD_i \approx 35% - 45%$) ảnh hưởng đến các thiết bị đo lường chính xác lân cận nếu không trang bị cuộn kháng AC/DC Reactor.
  2. Hiện tượng quá nhiệt động cơ ở tần số thấp: Khi vận hành liên tục dưới $20\text{ Hz}$, cánh quạt gắn liền trục động cơ quay chậm không đủ giải nhiệt, đòi hỏi phải lắp thêm quạt làm mát cưỡng bức (Force Cooling Fan).

Hướng phát triển mở rộng

  • Tích hợp mạng IoT công nghiệp (IIoT): Bổ sung Gateway truyền thông Modbus-to-MQTT để đẩy toàn bộ tham số vận hành (dòng điện, nhiệt độ IGBT, số giờ chạy) lên Cloud phục vụ công tác bảo trì dự đoán (Predictive Maintenance).
  • Ứng dụng giải thuật tiết kiệm năng lượng nâng cao (Flux Optimization): Tự động giảm điện áp kích từ khi tải nhẹ để cực tiểu hóa tổn hao sắt trong lõi thép động cơ.

Đối tượng hưởng lợi

  • Sinh viên & Kỹ sư Tự động hóa: Sở hữu tài liệu tra cứu kỹ thuật chi tiết, có thể tự tin thiết kế tủ điện và cài đặt biến tần thực chiến cho các công trình công nghiệp.
  • Doanh nghiệp ứng dụng: Có được cơ sở tính toán ROI cụ thể để phê duyệt các dự án cải tạo năng lượng cho nhà máy.

Câu hỏi thường gặp (FAQ)

1. Điều kiện kỹ thuật tối thiểu về môi trường khi lắp đặt biến tần LS iG5A là gì?

Biến tần iG5A đạt cấp bảo vệ IP20, do đó bắt buộc phải lắp đặt trong tủ điện công nghiệp thông gió tốt:

  • Nhiệt độ môi trường: $-10^\circ\text{C}$ đến $+40^\circ\text{C}$ (nếu nhiệt độ từ $40 - 50^\circ\text{C}$ cần giảm tải $20%$ hoặc cưỡng bức thông gió).
  • Độ ẩm không khí: Dưới $90%\ \text{RH}$ (không đọng sương).
  • Khoảng cách thông thoáng: Tối thiểu cách thành tủ trên/dưới $100\text{ mm}$, hai bên $50\text{ mm}$ để quạt tản nhiệt đối lưu luồng khí hiệu quả.

2. Khi nào bắt buộc phải gắn điện trở xả hãm (Dynamic Braking Resistor) cho biến tần iG5A?

Cần gắn điện trở xả (vào chân B1 và B2) trong các trường hợp:

  • Tải có quán tính lớn cần thời gian giảm tốc (dEC) cực ngắn (dưới $3\text{ s}$) như máy ly tâm, máy giặt công nghiệp.
  • Tải thế năng có chu kỳ hạ tải liên tục (cầu trục nâng hạ, thang máy) biến động cơ thành máy phát điện. Nếu không có điện trở xả, điện áp DC Bus sẽ vượt quá $400\text{V}$ (với dòng biến tần 200V) hoặc $800\text{V}$ (với dòng 400V) và kích hoạt lỗi OVT (Quá áp).

3. Biến tần LS iG5A có thể điều khiển động cơ hoạt động ở tần số trên 50Hz (ví dụ 100Hz - 200Hz) được không?

Hoàn toàn được. Dải tần số ngõ ra của iG5A cho phép lên đến $400.00\text{ Hz}$ (cài đặt qua tham số F21 = 400.00). Tuy nhiên, khi chạy trên tần số cơ bản ($f > 50\text{ Hz}$), biến tần hoạt động ở vùng giảm từ thông (Điện áp giữ nguyên ở $380\text{V}$, tần số tăng), mô-men xoắn của động cơ sẽ giảm tỷ lệ nghịch với bình phương tần số ($M \propto 1/f^2$), do đó chỉ áp dụng cho các tải có mô-men giảm như máy mài tốc độ cao, trục chính máy CNC.

4. Làm thế nào để điều khiển chạy/dừng và đổi chiều quay biến tần iG5A bằng công tắc gạt 3 vị trí ngoài?

  • Đấu nối chân chung CM tới cực giữa của công tắc 3 vị trí.
  • Đấu tiếp điểm vị trí 1 về chân P1 (chạy thuận - FWD).
  • Đấu tiếp điểm vị trí 2 về chân P2 (chạy ngược - REV).
  • Cài đặt tham số: drv = 1 (Điều khiển chạy dừng qua trạm Domino điều khiển), I17 = 0 (Chân P1 là FX: Forward Run), I18 = 1 (Chân P2 là RX: Reverse Run).

5. Chi phí đầu tư biến tần LS iG5A và thời gian hoàn vốn (ROI) trung bình là bao lâu?

Chi phí biến tần LS iG5A thuộc phân khúc tối ưu kinh tế (thấp hơn $20% - 30%$ so với các dòng biến tần Nhật Bản/Châu Âu cùng dải công suất). Với hệ thống bơm điều áp hoặc máy ép nhựa hoạt động 16 giờ/ngày, mức tiết kiệm điện năng trung bình đạt $25% - 35%$, thời gian thu hồi vốn đầu tư toàn bộ hệ thống (biến tần, tủ điện, cảm biến) thường dao động từ 6 đến 12 tháng.

Kết luận

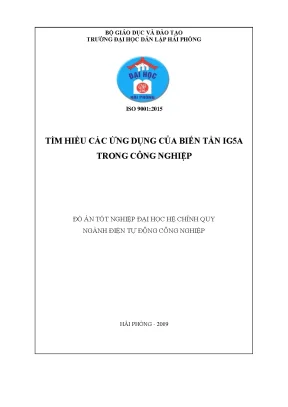

Đồ án tốt nghiệp "Tìm hiểu các ứng dụng của biến tần iG5A trong công nghiệp" đã giải quyết trọn vẹn cả hai khía cạnh: Lý thuyết truyền động điện xoay chiều hiện đại và thiết kế ứng dụng kỹ thuật thực tế. Dòng biến tần bán dẫn công suất LS SV-iG5A khẳng định là giải pháp kỹ thuật tối ưu trong phân khúc công suất vừa và nhỏ ($0.37\text{ kW} - 22\text{ kW}$), mang lại hiệu quả vượt trội trong việc triệt tiêu dòng khởi động, bảo vệ hệ thống cơ khí, nâng cao chất lượng mạng điện và tiết kiệm năng lượng bền vững.

Kết quả nghiên cứu của đồ án đóng vai trò là tài liệu tham khảo kỹ thuật giá trị cho sinh viên chuyên ngành Điện - Tự động hóa công nghiệp cũng như các kỹ sư bảo trì tại các nhà máy đang trong quá trình chuyển đổi số và tối ưu hóa hệ thống sản xuất.
