Xây Dựng Bàn Thí Nghiệm Điều Khiển Nhiệt Độ Trên Nền PLC S7-300

Chuyên khảo kỹ thuật phân tích Xây dựng bàn thí nghiệm điều khiển nhiệt độ trên nền plc s7 300, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo.

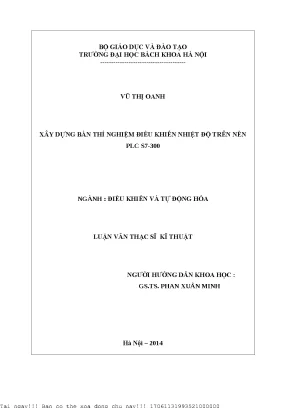

• Tác giả: Vũ Thị Oanh
• Người hướng dẫn: GS. Phan Xuân Minh
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Điều Khiển Và Tự Động Hóa
• Đề tài: Xây Dựng Bàn Thí Nghiệm Điều Khiển Nhiệt Độ Trên Nền PLC S7-300
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2014
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: TÌM HIỂU LÒ ĐIỆN TRỞ 2.5 KVA VÀ NHẬN DẠNG MÔ HÌNH BẰNG TOOLBOX INDENTIFICATION CỦA MATLAB
• 1.1. Lò điện trở 2,5 KVA
• 1.1.1. Giới thiệu lò điện trở 2,5 KVA
• 1.1.2. Nguyên lý làm việc của lò điên trở
• 1.1.3. Cấu tạo của lò điện trở
• 1.2. Nhận dạng đối tượng bằng Identification Toolbox của Matlab
• 1.2.1. Đặt vấn đề
• 1.2.2. Nhận dạng lò điện trở bằng thực nghiệm
• 2. CHƯƠNG 2: TỔNG HỢP BỘ ĐIỀU KHIỂN CHO LÒ ĐIỆN TRỞ 2,5 KVA
• 2.1. Tổng hợp bộ điều khiển PID
• 2.1.1. Bộ điều khiển PID
• 2.1.2. Phương pháp thực nghiệm
• 3. CHƯƠNG 3: XÂY DỰNG CÁC BÀI THÍ NGHIỆM CHO LÒ ĐIỆN TRỞ 2,5 KVA BẰNG SIMATIC S7 – 300
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Giới Thiệu Bàn Thí Nghiệm Điều Khiển Nhiệt Độ Tổng Quan

Bàn thí nghiệm điều khiển nhiệt độ đóng vai trò then chốt trong việc giúp sinh viên nắm vững lý thuyết và thực hành, thu hẹp khoảng cách giữa kiến thức hàn lâm và ứng dụng công nghiệp. Tuy nhiên, nhiều trường đại học tại Việt Nam còn thiếu thốn trang thiết bị hoặc sử dụng các thiết bị đã lỗi thời. Luận văn này tập trung vào việc xây dựng một bàn thí nghiệm hiện đại, sử dụng PLC S7-300, nhằm cải thiện chất lượng đào tạo. Nhiệm vụ chính bao gồm tìm hiểu lò điện trở, nhận dạng đối tượng điều khiển bằng Matlab, xây dựng bộ điều khiển PID và Fuzzy, tìm hiểu PLC Siemens S7-300, xây dựng mô hình bàn thí nghiệm và thiết kế các bài thí nghiệm thực tế. Điều này sẽ giúp sinh viên làm quen với các công cụ và quy trình công nghiệp, nâng cao khả năng thích ứng với môi trường làm việc sau này.

1.1. Tầm Quan Trọng Của Bàn Thí Nghiệm Trong Đào Tạo Kỹ Thuật

Phòng thí nghiệm là cầu nối giữa lý thuyết và thực tiễn, giúp sinh viên củng cố kiến thức và phát triển kỹ năng thực hành. Các bài thí nghiệm về điều khiển nhiệt độ giúp sinh viên hiểu rõ hơn về các nguyên lý điều khiển quá trình, tự động hóa và các hệ thống điều khiển vòng kín. Điều này đặc biệt quan trọng trong bối cảnh công nghiệp 4.0, nơi các hệ thống tự động hóa ngày càng trở nên phổ biến. Việc thiếu trang thiết bị hiện đại ảnh hưởng trực tiếp đến chất lượng đào tạo và khả năng cạnh tranh của sinh viên.

1.2. Mục Tiêu Và Phạm Vi Của Luận Văn Về PLC S7 300

Luận văn tập trung vào việc xây dựng bàn thí nghiệm điều khiển nhiệt độ sử dụng PLC S7-300. Phạm vi nghiên cứu bao gồm: (1) Tìm hiểu về lò điện trở 2.5 KVA. (2) Nhận dạng đối tượng điều khiển bằng công cụ Identification Toolbox của Matlab. (3) Xây dựng bộ điều khiển PID và bộ điều khiển PID kết hợp với Fuzzy logic. (4) Tìm hiểu về PLC Siemens S7-300, bao gồm cả phần cứng và phần mềm. (5) Xây dựng mô hình bàn thí nghiệm điều khiển nhiệt độ lò điện trở bằng PLC S7-300. (6) Thiết kế các bài thí nghiệm dựa trên mô hình bàn thí nghiệm đã được xây dựng.

II. Phân Tích Thách Thức Điều Khiển Nhiệt Độ Trong Công Nghiệp

Trong công nghiệp, điều khiển nhiệt độ chính xác và ổn định là yếu tố then chốt trong nhiều quy trình sản xuất. Tuy nhiên, việc điều khiển quá trình nhiệt độ gặp nhiều thách thức do tính phi tuyến, thời gian trễ lớn và ảnh hưởng của nhiễu. Lò điện trở, một thiết bị phổ biến trong công nghiệp, cũng không ngoại lệ. Việc mô hình hóa hệ thống nhiệt và lựa chọn giải thuật điều khiển PID phù hợp là rất quan trọng để đạt được hiệu suất cao. Ngoài ra, việc tích hợp các công nghệ hiện đại như SCADA và HMI cũng đóng vai trò quan trọng trong việc giám sát và điều khiển hệ thống.

2.1. Các Yếu Tố Ảnh Hưởng Đến Hiệu Suất Điều Khiển Nhiệt Độ

Hiệu suất điều khiển nhiệt độ chịu ảnh hưởng bởi nhiều yếu tố, bao gồm đặc tính của đối tượng điều khiển (ví dụ: lò điện trở), loại cảm biến nhiệt độ được sử dụng, và chất lượng của bộ điều khiển nhiệt độ. Các yếu tố khác như nhiễu từ môi trường, sự thay đổi tải và độ trễ của hệ thống cũng cần được xem xét. Việc hiểu rõ các yếu tố này là cần thiết để lựa chọn giải pháp điều khiển nhiệt độ phù hợp và tối ưu hóa hiệu suất hệ thống.

2.2. Vấn Đề Ứng Dụng PID Cho Lò Điện Trở Trong Thực Tế

Điều khiển PID là một phương pháp phổ biến trong điều khiển quá trình nhiệt độ. Tuy nhiên, việc điều chỉnh các tham số PID (Kp, Ki, Kd) cho lò điện trở có thể gặp nhiều khó khăn do tính phi tuyến và thời gian trễ lớn của hệ thống. Các phương pháp điều chỉnh PID truyền thống như Ziegler-Nichols có thể không mang lại kết quả tốt trong mọi trường hợp. Do đó, cần phải sử dụng các phương pháp điều chỉnh nâng cao hơn hoặc kết hợp PID control với các kỹ thuật khác như điều khiển mờ để cải thiện hiệu suất điều khiển nhiệt độ.

III. Phương Pháp Nhận Dạng Mô Hình Lò Nhiệt Matlab Toolbox

Để xây dựng bộ điều khiển hiệu quả, cần phải có mô hình chính xác của đối tượng điều khiển. Luận văn sử dụng công cụ Identification Toolbox của Matlab để nhận dạng mô hình lò điện trở. Phương pháp này dựa trên việc thu thập dữ liệu vào-ra của hệ thống và sử dụng các thuật toán để ước lượng các tham số của mô hình. Ưu điểm của phương pháp này là đơn giản, trực quan và nhanh chóng. Tuy nhiên, cần phải lựa chọn mô hình phù hợp và đảm bảo chất lượng của dữ liệu thu thập được.

3.1. Quy Trình Nhận Dạng Mô Hình Bằng Identification Toolbox

Quy trình nhận dạng mô hình bằng Identification Toolbox bao gồm các bước sau: (1) Thu thập dữ liệu vào-ra của hệ thống. (2) Nhập dữ liệu vào Matlab. (3) Chọn loại mô hình (ví dụ: mô hình quán tính bậc nhất có trễ). (4) Ước lượng các tham số của mô hình. (5) Đánh giá chất lượng của mô hình bằng các chỉ số như Best Fits. (6) Lựa chọn mô hình phù hợp nhất để sử dụng trong thiết kế bộ điều khiển. Dữ liệu được thu thập từ file Excel và nhập vào Matlab thông qua lệnh ident.

3.2. Lựa Chọn Mô Hình Quán Tính Bậc Nhất Có Trễ Tại Sao

Kết quả nhận dạng mô hình cho thấy mô hình quán tính bậc nhất có trễ (first-order plus dead time – FOPDT) có độ chính xác cao nhất (Best Fits = 97.81%). Mô hình FOPDT là một lựa chọn phổ biến cho các hệ thống nhiệt vì nó đơn giản và dễ sử dụng. Hàm truyền của lò điện trở được xác định là: G(s) = 4.54 * exp(-45s) / (1500s + 1). Các tham số của mô hình (K = 4.54, T = 1500, τ = 45) được sử dụng để thiết kế bộ điều khiển PID.

IV. Thiết Kế Bộ Điều Khiển PID Cho Bàn Thí Nghiệm Nhiệt Độ

Bộ điều khiển PID là một thành phần quan trọng trong hệ thống điều khiển nhiệt độ. Luận văn sử dụng hai phương pháp để điều chỉnh các tham số PID: Ziegler-Nichols và Tổng Kuhn. Mỗi phương pháp có những ưu nhược điểm riêng và phù hợp với các loại đối tượng điều khiển khác nhau. Kết quả mô phỏng cho thấy việc sử dụng giải thuật điều khiển PID có thể đạt được hiệu suất điều khiển nhiệt độ tốt, nhưng cần phải điều chỉnh các tham số phù hợp để đảm bảo tính ổn định và độ chính xác của hệ thống.

4.1. So Sánh Phương Pháp Ziegler Nichols Và Tổng Kuhn Trong PID

Phương pháp Ziegler-Nichols là một phương pháp thực nghiệm dựa trên việc xác định các tham số PID từ đáp ứng của hệ thống ở trạng thái dao động tới hạn. Phương pháp Tổng Kuhn là một phương pháp dựa trên việc thiết kế bộ điều khiển theo tiêu chí tối ưu thời gian quá độ. Cả hai phương pháp đều có thể được sử dụng để điều chỉnh các tham số PID cho lò điện trở, nhưng kết quả có thể khác nhau tùy thuộc vào đặc tính của hệ thống. Theo tài liệu, phương pháp Ziegler-Nichols có dạng G(s) = C (1 + 1/(TIs) + TDs) với C = 8,81057.

4.2. Đánh Giá Hiệu Quả PID Trong Mô Phỏng Simulink Của Matlab

Kết quả mô phỏng trong Simulink cho thấy rằng việc sử dụng bộ điều khiển PID được điều chỉnh theo phương pháp Ziegler-Nichols có thể đạt được thời gian quá độ nhanh (khoảng 850 giây), nhưng có độ quá điều chỉnh lớn. Việc sử dụng bộ điều khiển PID được điều chỉnh theo phương pháp Tổng Kuhn có thể giảm độ quá điều chỉnh, nhưng thời gian quá độ lại kéo dài (khoảng 8000 giây). Do đó, cần phải tìm ra sự cân bằng giữa thời gian quá độ và độ quá điều chỉnh để đạt được hiệu suất điều khiển nhiệt độ tốt nhất.

V. Ứng Dụng PLC S7 300 Trong Bàn Thí Nghiệm Điều Khiển Nhiệt Độ

PLC S7-300 là một bộ điều khiển logic khả trình mạnh mẽ và linh hoạt, phù hợp cho nhiều ứng dụng công nghiệp. Luận văn sử dụng PLC S7-300 để xây dựng hệ thống điều khiển nhiệt độ cho lò điện trở. Việc sử dụng PLC cho phép thực hiện các chức năng điều khiển phức tạp, giám sát và điều khiển hệ thống từ xa, và dễ dàng tích hợp với các thiết bị khác. Việc lập trình PLC sử dụng phần mềm Tia Portal giúp tạo ra chương trình điều khiển phù hợp. Ngoài ra, truyền thông công nghiệp giúp kết nối PLC với các thiết bị khác trong hệ thống.

5.1. Lựa Chọn Module Mở Rộng Và Cấu Trúc Chương Trình Cho PLC

Việc lựa chọn module mở rộng phù hợp là rất quan trọng để đảm bảo hệ thống điều khiển nhiệt độ hoạt động hiệu quả. Các module analog input/output được sử dụng để kết nối cảm biến nhiệt độ và các thiết bị chấp hành (ví dụ: van điều khiển nhiệt độ) với PLC. Cấu trúc chương trình PLC bao gồm các khối chức năng (function blocks – FB) và các khối dữ liệu (data blocks – DB). Các khối FB thực hiện các chức năng điều khiển, trong khi các khối DB lưu trữ dữ liệu quá trình.

5.2. Khối Chức Năng FB41 Và FB43 Trong Step 7 Để Điều Khiển

Step 7 cung cấp các khối chức năng PID mềm như FB41 (CONT_C) để thực hiện điều khiển liên tục. FB41 cho phép lựa chọn luật điều khiển PID, đặt giá trị và giám sát lỗi. FB43 (PULSEGEN) được sử dụng để tạo xung điều khiển cho các thiết bị chấp hành. Các khối chức năng này giúp đơn giản hóa việc lập trình PLC và giảm thời gian phát triển ứng dụng.

VI. Kết Hợp Điều Khiển Mờ Fuzzy Để Tối Ưu Bàn Thí Nghiệm

Để cải thiện hiệu suất điều khiển nhiệt độ, luận văn kết hợp điều khiển PID với điều khiển mờ (fuzzy logic). Điều khiển mờ có khả năng xử lý các hệ thống phi tuyến và không chắc chắn tốt hơn so với điều khiển PID truyền thống. Việc kết hợp hai phương pháp này giúp đạt được hiệu suất điều khiển nhiệt độ cao hơn, đặc biệt trong các điều kiện vận hành khắc nghiệt. Phần mềm Fuzzy Control++ trong Step 7 hỗ trợ cấu hình hệ thống điều khiển mờ một cách dễ dàng.

6.1. Cấu Hình Hệ Thống Điều Khiển Mờ Với Fuzzy Control

Phần mềm Fuzzy Control++ cung cấp giao diện trực quan để cấu hình hệ thống điều khiển mờ. Quy trình cấu hình bao gồm các bước sau: (1) Xác định các biến đầu vào và đầu ra của bộ điều khiển mờ. (2) Mờ hóa các biến đầu vào (ví dụ: sai lệch nhiệt độ và tốc độ thay đổi nhiệt độ). (3) Xây dựng các luật điều khiển mờ. (4) Giải mờ biến đầu ra (ví dụ: tín hiệu điều khiển). (5) Thiết lập các tham số bổ sung như hệ số khuếch đại.

6.2. Thiết Kế Luật Điều Khiển Mờ Để Ứng Dụng Thực Tế

Luật điều khiển mờ được thiết kế dựa trên kinh nghiệm của người vận hành và kiến thức về hệ thống. Các luật này thường được biểu diễn dưới dạng các câu lệnh IF-THEN. Ví dụ: IF sai lệch nhiệt độ là LỚN và tốc độ thay đổi nhiệt độ là DƯƠNG, THEN tín hiệu điều khiển là TĂNG NHIỀU. Việc thiết kế luật điều khiển mờ đòi hỏi sự hiểu biết sâu sắc về hệ thống và khả năng diễn đạt các quy tắc điều khiển một cách rõ ràng.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển công nghiệp hiện đại, việc nâng cao chất lượng đào tạo kỹ thuật tự động hóa đóng vai trò then chốt trong việc đáp ứng nhu cầu nguồn nhân lực chất lượng cao. Theo ước tính, các thiết bị thực hành tại nhiều trường đại học ở Việt Nam còn thiếu hụt hoặc lạc hậu, gây khó khăn cho sinh viên trong việc tiếp cận kiến thức thực tế. Luận văn thạc sĩ này tập trung xây dựng bàn thí nghiệm điều khiển nhiệt độ trên nền tảng PLC S7-300, nhằm mục tiêu nâng cao hiệu quả đào tạo và thực hành trong ngành điều khiển và tự động hóa.

Nghiên cứu được thực hiện trong phạm vi lò điện trở công suất 2,5 KVA, với thời gian thực hiện vào năm 2014 tại Trường Đại học Bách Khoa Hà Nội. Mục tiêu cụ thể bao gồm: nhận dạng mô hình động học của lò điện trở bằng công cụ Identification Toolbox của Matlab, thiết kế bộ điều khiển PID và bộ điều khiển kết hợp PID với Fuzzy logic, xây dựng mô hình bàn thí nghiệm trên nền PLC S7-300, và thiết kế các bài thí nghiệm điều khiển nhiệt độ. Ý nghĩa của nghiên cứu được thể hiện qua việc cung cấp một giải pháp thực hành hiện đại, giúp sinh viên tiếp cận công nghệ điều khiển tự động trong môi trường công nghiệp thực tế, đồng thời góp phần nâng cao chất lượng đào tạo kỹ thuật.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết chính: mô hình hóa thực nghiệm và điều khiển tự động. Mô hình hóa thực nghiệm sử dụng phương pháp nhận dạng hệ thống (system identification) để xây dựng mô hình toán học dựa trên dữ liệu đầu vào - đầu ra thu thập được từ lò điện trở. Công cụ Identification Toolbox của Matlab được áp dụng để ước lượng các mô hình quán tính bậc nhất, bậc hai và bậc ba có trễ, trong đó mô hình quán tính bậc nhất có trễ đạt độ phù hợp cao nhất với giá trị Best Fits 97,81%.

Về điều khiển tự động, nghiên cứu tập trung vào thiết kế bộ điều khiển PID truyền thống và bộ điều khiển kết hợp PID với Fuzzy logic nhằm cải thiện hiệu suất điều khiển. Các phương pháp thực nghiệm như Ziegler-Nichols, Tổng Kuhn và dự báo Smith được sử dụng để xác định tham số bộ điều khiển PID. Ngoài ra, khung lý thuyết còn bao gồm kiến thức về PLC S7-300, cấu trúc phần cứng và phần mềm, cũng như các module điều khiển PID mềm trong môi trường lập trình Step7.

Ba khái niệm chính được sử dụng là:

• Mô hình quán tính bậc nhất có trễ (First-order plus dead time - FOPDT)
• Bộ điều khiển PID và các luật điều khiển (P, PI, PID)
• Bộ điều khiển mờ (Fuzzy logic controller) kết hợp với PID

Phương pháp nghiên cứu

Nguồn dữ liệu chính là tín hiệu đầu vào và đầu ra của lò điện trở 2,5 KVA được thu thập trong quá trình vận hành thực nghiệm. Cỡ mẫu dữ liệu được lấy theo chu kỳ thời gian đủ để đảm bảo tính đại diện cho quá trình nhiệt động học của lò. Phương pháp chọn mẫu là lấy mẫu theo thời gian với tần suất phù hợp để thu thập tín hiệu liên tục.

Phân tích dữ liệu được thực hiện bằng công cụ Identification Toolbox của Matlab để nhận dạng mô hình động học. Các tham số mô hình được ước lượng và so sánh để chọn mô hình phù hợp nhất. Tiếp theo, các phương pháp thực nghiệm Ziegler-Nichols, Tổng Kuhn và dự báo Smith được áp dụng để thiết kế bộ điều khiển PID, sau đó kết hợp với bộ điều khiển mờ để nâng cao hiệu quả điều khiển.

Timeline nghiên cứu bao gồm:

• Giai đoạn 1: Thu thập và nhận dạng mô hình (khoảng 2 tháng)
• Giai đoạn 2: Thiết kế và mô phỏng bộ điều khiển PID và PID-Fuzzy (khoảng 3 tháng)
• Giai đoạn 3: Xây dựng mô hình bàn thí nghiệm trên PLC S7-300 và thiết kế bài thí nghiệm (khoảng 3 tháng)
• Giai đoạn 4: Thực nghiệm và đánh giá kết quả (khoảng 2 tháng)

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Mô hình động học lò điện trở: Qua nhận dạng bằng Identification Toolbox, mô hình quán tính bậc nhất có trễ được chọn với độ phù hợp Best Fits đạt 97,81%. Hàm truyền đạt của lò được xác định là
   $$G(s) = \frac{4.54}{1 + 1500s} e^{-45s}$$
   cho thấy đặc tính trễ và quán tính nhiệt lớn của hệ thống.

2. Thiết kế bộ điều khiển PID:

• Phương pháp Ziegler-Nichols cho kết quả thời gian quá độ khoảng 850 giây với độ quá điều chỉnh lớn (vượt quá phạm vi cho phép).
• Phương pháp Tổng Kuhn cho thời gian quá độ khoảng 8000 giây, độ quá điều chỉnh 3,5%, sai lệch tĩnh 0%.
• Phương pháp dự báo Smith có thời gian quá độ khoảng 14000 giây, độ quá điều chỉnh 4%, sai lệch tĩnh 0%.
  So sánh cho thấy phương pháp Tổng Kuhn có chất lượng điều khiển tốt nhất trong ba phương pháp.

3. Bộ điều khiển PID kết hợp Fuzzy logic:
   Kết hợp bộ điều khiển PID với bộ điều khiển mờ động giúp giảm thời gian quá độ xuống còn khoảng 4500 giây, độ quá điều chỉnh 4,5%, sai lệch tĩnh 0%. Điều này chứng tỏ bộ điều khiển mờ động cải thiện đáng kể hiệu suất so với bộ điều khiển PID truyền thống.

4. Ảnh hưởng của nhiễu: Khi có nhiễu tác động vào đầu vào hoặc đầu ra, hệ thống vẫn duy trì được độ ổn định và đáp ứng tốt, thể hiện qua các biểu đồ đáp ứng quá độ mô phỏng bằng Simulink.

Thảo luận kết quả

Nguyên nhân mô hình quán tính bậc nhất có trễ được chọn là do đặc tính nhiệt động học của lò điện trở có trễ thời gian đáng kể và quán tính lớn, phù hợp với mô hình đơn giản nhưng chính xác cao. So với các nghiên cứu trong ngành điều khiển nhiệt, kết quả này tương đồng với đặc tính của các hệ thống nhiệt công nghiệp.

Phương pháp Tổng Kuhn được đánh giá cao vì cân bằng tốt giữa thời gian quá độ và độ quá điều chỉnh, phù hợp với yêu cầu thực tế trong điều khiển nhiệt độ. Tuy nhiên, thời gian quá độ còn khá lớn, do đó việc kết hợp với bộ điều khiển mờ giúp cải thiện đáng kể hiệu suất, giảm thời gian quá độ và tăng khả năng thích ứng với nhiễu.

Dữ liệu có thể được trình bày qua các biểu đồ đáp ứng quá độ so sánh giữa các phương pháp điều khiển, biểu đồ luật điều khiển mờ, và bảng so sánh các tham số điều khiển PID. Các biểu đồ này minh họa rõ ràng ưu nhược điểm của từng phương pháp và hiệu quả của bộ điều khiển kết hợp.

Đề xuất và khuyến nghị

1. Triển khai bộ điều khiển PID kết hợp Fuzzy logic trong thực tế: Áp dụng bộ điều khiển mờ động cho các hệ thống điều khiển nhiệt có đặc tính trễ và quán tính lớn nhằm giảm thời gian quá độ và tăng độ ổn định. Thời gian thực hiện đề xuất trong vòng 6 tháng, chủ thể thực hiện là các phòng thí nghiệm kỹ thuật tự động hóa.

2. Nâng cấp và mở rộng bàn thí nghiệm PLC S7-300: Bổ sung thêm các module mở rộng và thiết bị cảm biến để đa dạng hóa bài thí nghiệm, phục vụ đào tạo và nghiên cứu. Thời gian thực hiện 1 năm, do nhà trường và các đơn vị nghiên cứu phối hợp thực hiện.

3. Đào tạo kỹ năng lập trình và vận hành PLC cho sinh viên: Tổ chức các khóa học chuyên sâu về lập trình Step7 và thiết kế bộ điều khiển PID mềm, giúp sinh viên nâng cao năng lực thực hành. Thời gian triển khai liên tục hàng năm, do khoa điều khiển và tự động hóa đảm nhiệm.

4. Nghiên cứu phát triển các thuật toán điều khiển tiên tiến: Tiếp tục nghiên cứu các thuật toán điều khiển thích nghi, điều khiển dự báo và điều khiển mờ nâng cao để áp dụng cho các hệ thống nhiệt phức tạp hơn. Thời gian nghiên cứu 2-3 năm, do các nhóm nghiên cứu chuyên sâu thực hiện.

Đối tượng nên tham khảo luận văn

1. Sinh viên ngành Điều khiển và Tự động hóa: Giúp hiểu sâu về mô hình hóa hệ thống nhiệt, thiết kế bộ điều khiển PID và mờ, cũng như thực hành lập trình PLC S7-300 trong môi trường thực tế.

2. Giảng viên và nhà nghiên cứu kỹ thuật điều khiển: Cung cấp cơ sở lý thuyết và phương pháp thực nghiệm để phát triển các bài giảng, nghiên cứu nâng cao về điều khiển nhiệt và ứng dụng PLC.

3. Kỹ sư tự động hóa trong công nghiệp: Tham khảo để thiết kế và tối ưu hóa hệ thống điều khiển nhiệt, áp dụng các thuật toán PID và mờ trên nền tảng PLC hiện đại.

4. Các trung tâm đào tạo và phát triển công nghệ: Sử dụng làm tài liệu tham khảo để xây dựng các chương trình đào tạo thực hành, nâng cao kỹ năng lập trình và vận hành PLC cho học viên.

Câu hỏi thường gặp

1. Tại sao chọn mô hình quán tính bậc nhất có trễ cho lò điện trở?
   Mô hình này đạt độ phù hợp cao nhất (97,81%) trong quá trình nhận dạng, phản ánh chính xác đặc tính trễ và quán tính nhiệt của lò, đồng thời đơn giản hóa việc thiết kế bộ điều khiển.

2. Ưu điểm của phương pháp Tổng Kuhn so với Ziegler-Nichols là gì?
   Phương pháp Tổng Kuhn có thời gian quá độ dài hơn nhưng độ quá điều chỉnh nhỏ hơn (3,5%), giúp hệ thống ổn định hơn và phù hợp với yêu cầu điều khiển nhiệt độ.

3. Bộ điều khiển PID kết hợp Fuzzy logic có lợi ích gì?
   Kết hợp này giúp giảm thời gian quá độ từ 8000 giây xuống còn 4500 giây, đồng thời duy trì sai số tĩnh bằng 0 và tăng khả năng thích ứng với nhiễu, cải thiện hiệu suất điều khiển tổng thể.

4. PLC S7-300 có những module nào hỗ trợ điều khiển PID?
   PLC S7-300 cung cấp các module mềm PID như FB41 (điều khiển liên tục), FB42 (điều khiển bước), và FB43 (điều khiển phát xung), giúp linh hoạt trong thiết kế các thuật toán điều khiển phù hợp với cơ cấu chấp hành.

5. Làm thế nào để sinh viên có thể thực hành hiệu quả trên bàn thí nghiệm này?
   Sinh viên cần được đào tạo bài bản về lập trình Step7, hiểu rõ cấu trúc chương trình PLC, và thực hành các bài thí nghiệm điều khiển nhiệt độ với các bộ điều khiển PID và mờ đã thiết kế, từ đó nâng cao kỹ năng thực tế.

Kết luận

• Luận văn đã xây dựng thành công mô hình động học lò điện trở 2,5 KVA với độ phù hợp 97,81% bằng công cụ Identification Toolbox của Matlab.
• Thiết kế và so sánh các bộ điều khiển PID theo phương pháp Ziegler-Nichols, Tổng Kuhn và dự báo Smith, trong đó phương pháp Tổng Kuhn được chọn làm cơ sở.
• Phát triển bộ điều khiển PID kết hợp Fuzzy logic giúp cải thiện đáng kể hiệu suất điều khiển nhiệt độ, giảm thời gian quá độ và tăng khả năng chống nhiễu.
• Xây dựng mô hình bàn thí nghiệm điều khiển nhiệt độ trên nền PLC S7-300 với cấu trúc phần cứng và phần mềm chi tiết, hỗ trợ đào tạo và nghiên cứu.
• Đề xuất các giải pháp nâng cấp, đào tạo và nghiên cứu tiếp theo nhằm ứng dụng rộng rãi trong đào tạo và công nghiệp tự động hóa.

Hành động tiếp theo là triển khai thực nghiệm bộ điều khiển PID-Fuzzy trên bàn thí nghiệm thực tế, đồng thời mở rộng nghiên cứu các thuật toán điều khiển tiên tiến. Đề nghị các đơn vị đào tạo và nghiên cứu phối hợp để áp dụng kết quả nghiên cứu vào thực tiễn nhằm nâng cao chất lượng đào tạo và hiệu quả sản xuất công nghiệp.

Trích đoạn nội dung tài liệu

Chương 1 tập trung giới thiệu chung về lò điện trở, nguyên lý làm việc và cấu tạo của lò điện trở 2,5KVA. Phương pháp nhận dạng mô hình đối tượng bằng Identification Toolbox của Matlab. Trong chương này nội dung tập trung vào nghiên cứu chính là đưa ra được phương trình động học của lò điện trở trên cơ sở dữ liệu lấy được từ giao diện giám sát. 19 Xây dựng bàn thí nghiệm điều khiển nhiệt độ trên nền PLC S7 - 300 Luận văn Thạc sỹ HV: Vũ Thị Oanh CHƯƠNG 2: TỔNG HỢP BỘ ĐIỀU KHIỂN CHO LÒ ĐIỆN TRỞ 2,5 KVA 2.

Tổng hợp bộ điều khiển PID 2. Bộ điều khiển PID Trong các hệ thống điều khiến thường sử dụng kết hợp 3 thành phần trên tùy theo yêu cầu chất lượng của hệ thống và tính phức tạp khi thiết kế các thành phần mà người thiết kế có thể sử dụng khâu điều khiển P, PI hay PID. Trong các sự kết hợp đó thì khâu điều khiển PID là hoàn hảo nhất cho các hệ thống điều khiển. Phương trình vi phân mô tả quan hệ tín hiệu vào ra của bộ điều khiến PID: (2.1) Trong đó: e(t): tín hiệu vào của bộ điều khiến u(t): tín hiệu ra của bộ điều khiến Km = K 1 : hệ số khuyếch đại T d = K 3/K1: hằng số thời gian vi phân T i = hằng số thời gian tích phân + Sơ đồ cấu trúc: + Hàm truyền đạt trong miền ảnh Laplace: 20 Xây dựng bàn thí nghiệm điều khiển nhiệt độ trên nền PLC S7 - 300 Luận văn Thạc sỹ HV: Vũ Thị Oanh + Hàm truyền đạt trong miền tần số: Trong đó: 2.

Phương pháp thực nghiệm Phương pháp này thường áp dụng cho đối tượng có quán tính lớn như lò nhiệt được mô tả bằng hàm truyền đạt: K G( s) e 45 s T .s 1 Trong đó : K: Hệ số khuếch đại của đối tượng lò nhiệt. τ: Hằng số thời gian trễ (thời gian không nhạy của lò nhiệt). T: Hằng số thời gian quán tính nhiệt của lò. K , τ, T được xác định bằng phương pháp thực nghiệm.

Kết quả nhận dạng hệ thống ta có hàm truyền lò điện trở 2,5 KVA 4,54 G( s) e 45s 1500s 1 K = 4,54 21 Xây dựng bàn thí nghiệm điều khiển nhiệt độ trên nền PLC S7 - 300 Luận văn Thạc sỹ HV: Vũ Thị Oanh T = 1500 τ = 45 a. Phương pháp Ziegler Nichols Bảng 2.1: Bảng thiết kế Ziegler Nichols 1 Luật điều khiển KP TI TD Luật P T K. Với các thông số của hệ thống ta thiết kế được các thông số của lò điện trở 2,5 KVA theo luật PID: T 1500 KP 1,2 1,2.45 90 PID của Ziegler-Nichols có dạng : 1 G(s) C (1 TD .T Với C ; TI = 2τ ; TD = 0,5τ K. Hệ số tương ứng với hệ số khuếch đại tỷ lệ: KP = C = 8,81057 22 Xây dựng bàn thí nghiệm điều khiển nhiệt độ trên nền PLC S7 - 300 Luận văn Thạc sỹ HV: Vũ Thị Oanh C 8,81057 KI = 0,098 TI 90 KD = C.

22,5 198,238 Đối với hệ liên tục hiệu chỉnh PID có dạng tổng quát là: KI Gc(s) = Kp + + KD.1: Sơ đồ simulink mô phỏng hệ thống khi sử dụng thuật toán PID của Ziegler-Nichols Đáp ứng quá độ: Hình 2.2: Đáp ứng quá độ của hệ thống khi sử dụng thuật toán PID của Ziegler- Nichols 23 Xây dựng bàn thí nghiệm điều khiển nhiệt độ trên nền PLC S7 - 300 Luận văn Thạc sỹ HV: Vũ Thị Oanh Nhận xét: - Thời gian quá độ khoảng 850s - Độ quá điều chỉnh rất lớn - Sai lệch tĩnh: 0% b. Phương pháp Tổng Kuhn K = 4,54 T = 1500 τ = 45 Ta có: T S = T+ τ = 1545 Bảng 2.2: Bảng thiết kế Tổng Kuhn Luật điều khiển KP TI TD Luật PI 1 0,5 TS 2K Luật PID 1 2 0,167 TS TS K 3 Với các thông số của hệ thống ta thiết kế được các thông số của lò điện trở 2,5 KVA theo luật PID: 1 1 KP 0, 22 K 4.1545 = 299,73 PID của Tổng Kuhn 1 KI G(s) KP (1 TD .s s KP = 0,22 24 Xây dựng bàn thí nghiệm điều khiển nhiệt độ trên nền PLC S7 - 300 Luận văn Thạc sỹ HV: Vũ Thị Oanh KP 0, 22 KI = 0,00018 TI 1236 KD = KP .3: Sơ đồ simulink mô phỏng hệ thống khi sử dụng phương pháp Tổng Kuhn Đáp ứng quá độ: Hình 2.4: Đáp ứng quá độ của hệ thống khi sử dụng phương pháp Tổng Kuhn Nhận xét: - Thời gian quá độ khoảng 8000s - Độ quá điều chỉnh: 3.5% - Sai lệch tĩnh: 0% Với 2 phương pháp thực nghiệm trên ta có nhận xét sau: - Phương pháp Ziegler - nichol: Thời gian quá độ ngắn, nhưng tồn tại độ quá điều chỉnh lớn. 25 Xây dựng bàn thí nghiệm điều khiển nhiệt độ trên nền PLC S7 - 300 Luận văn Thạc sỹ HV: Vũ Thị Oanh - Phương pháp Tổng Kuhn: Thời gian quá độ lớn hơn, nhưng độ quá điều chỉnh nhỏ, trong phạm vị cho phép 2. Phương pháp dự báo Smith Cấu trúc bộ điều khiển theo nguyên lý dự báo Smith: Hình 2.5: Cấu trúc bộ điều khiển theo nguyên lý dự báo Smith Nguyên lý dự báo Smith như sau: Để thiết kế bộ điều khiển G R(s) cho đối tượng s GS ( s) e S (s ) tiến hàng thiết kế bộ điều khiển R(S) riêng cho đối tượng S(s) không có thành phần trễ.

Do hàm truyền đạt G(s) và R(s) có dạng: GsGR GR Se S RS S G s e 1 Gs GR 1 GR Se S 1 RS nên giữa R(s) và G R(s) có mối quan hệ: R GR s s 1 RS 1 e 4,54 Ta có phương trình động học của lò điện trở: G( s) e 45s 1 1500s K = 4,54 T = T 1 = 1500 τ = Tt = 45 Theo lý thuyết ta có: 26 Xây dựng bàn thí nghiệm điều khiển nhiệt độ trên nền PLC S7 - 300 Luận văn Thạc sỹ HV: Vũ Thị Oanh 4.54 S s 1500 s 1 Thiết kế R(s) theo phương pháp tối ưu modul: TI K *p 2. 1 e 45 s Xấp xỉ e 45s theo Pade ta có: 1 22,5. s2 27 Xây dựng bàn thí nghiệm điều khiển nhiệt độ trên nền PLC S7 - 300 Luận văn Thạc sỹ HV: Vũ Thị Oanh 1 1500.6: Sơ đồ simulink mô phỏng hệ thống theo phương pháp dự báo Smith Hình 2.7: Sơ đồ simulink mô phỏng hệ thống theo phương pháp dự báo Smith về xấp xỉ PID Đáp ứng quá độ: 28 Xây dựng bàn thí nghiệm điều khiển nhiệt độ trên nền PLC S7 - 300 Luận văn Thạc sỹ HV: Vũ Thị Oanh Hình 2.8: Đáp ứng quá độ của hệ thống sử dụng phương pháp dự báo Smith về xấp xỉ PID Nhận xét: - Thời gian quá độ khoảng 14000s - Độ quá điều chỉnh: 4% - Sai lệch tĩnh: 0% * So sánh 3 phương pháp: 29 Xây dựng bàn thí nghiệm điều khiển nhiệt độ trên nền PLC S7 - 300 Luận văn Thạc sỹ HV: Vũ Thị Oanh Hình 2.9: Đáp ứng hệ thống khi sử dụng 3 phương pháp: a. Phương pháp Ziegler Nichols 1 b.

Phương pháp Tổng Kuhn c. Phương pháp dự báo Smith. Từ đáp ứng thu được ta thấy: - Phương pháp Ziegler Nichols 1 có độ quá điều chỉnh lớn, vượt quá phạm vi cho phép. - Phương pháp Tổng Kuhn có thời gian quá độ nhỏ hơn và sai lệch tĩnh nhỏ hơn phương pháp dự báo Smith.

Từ kết luận trên ta thấy phương pháp Tổng Kuhn có chất lượng tốt hơn cả. Do đó ta chọn phương pháp Tổng Kuhn làm phương pháp điều khiển cho hệ thống lò điện trở. Tuy nhiên đáp ứng trên ta thấy phương pháp điều khiển trên chưa phải là tối ưu vì thời gian quá độ lớn, nên chúng tôi đề xuất phương pháp kết hợp bộ điều khiển PID kết hợp với bộ điều khiển Fuzzy logic tạo ra bộ điều khiển mờ động. * Khi có nhiễu tác động: - Khi có nhiễu tác động ở đầu vào: Công suất nhiễu 0,5 30 Xây dựng bàn thí nghiệm điều khiển nhiệt độ trên nền PLC S7 - 300 Luận văn Thạc sỹ HV: Vũ Thị Oanh Hình 2.10: Sơ đồ simulink mô phỏng hệ thống khi sử dụng phương pháp Tổng Kuhn có tác động của nhiễu ở đầu vào Đáp ứng hệ thống: Hình 2.11: Đáp ứng quá độ của hệ thống khi sử dụng phương pháp Tổng Kuhn có tác động của nhiễu ở đầu vào - Khi có nhiễu tác động vào đầu ra: Công suất nhiễu 0.02 31 Xây dựng bàn thí nghiệm điều khiển nhiệt độ trên nền PLC S7 - 300 Luận văn Thạc sỹ HV: Vũ Thị Oanh Hình 2.12: Sơ đồ simulink mô phỏng hệ thống khi sử dụng phương pháp Tổng Kuhn có tác động của nhiễu ở đầu ra Đáp ứng hệ thống: Hình 2.13: Đáp ứng quá độ của hệ thống khi sử dụng phương pháp Tổng Kuhn có tác động của nhiễu ở đầu ra 2.

Tổng hợp bộ điều khiển bằng cách kết hợp PID – mờ Xây dựng luật điều khiển PID – mờ cho lò điện trở Ta có phương trình động học của lò điện trở 2,5 KVA: 4,54 G( s) e 45s 1 1500 s 32 Xây dựng bàn thí nghiệm điều khiển nhiệt độ trên nền PLC S7 - 300 Luận văn Thạc sỹ HV: Vũ Thị Oanh Xây dựng bộ điều khiển mờ - PID: Hình 2.14: Thiết kế luatmo.15: Mờ hóa tập đầu vào 1: ET 33 Xây dựng bàn thí nghiệm điều khiển nhiệt độ trên nền PLC S7 - 300 Luận văn Thạc sỹ HV: Vũ Thị Oanh Hình 2.16: Mờ hóa tập đầu vào 2: DET Hình 2.17: Mờ hóa tập đầu ra: U Luật mờ: 34 Xây dựng bàn thí nghiệm điều khiển nhiệt độ trên nền PLC S7 - 300 Luận văn Thạc sỹ HV: Vũ Thị Oanh E = [-10 10] ; DE = [-10 10] ; U = [0 10]. Hàm liên thuộc: Trên cơ sở đó tập mờ ta xây dựng được 9 luật điều khiển: Bảng 2.3: Luật điều khiển Luật ĐK E1 E2 E3 DE1 U3 U2 U1 DE2 U4 U3 U2 DE3 U5 U4 U3 ` Hình 2.18: Luật điều khiển mờ 35 Xây dựng bàn thí nghiệm điều khiển nhiệt độ trên nền PLC S7 - 300 Luận văn Thạc sỹ HV: Vũ Thị Oanh Hình 2.19: Luật điều khiển trong không gian Hình 2.20: Sơ đồ simulink mô phỏng hệ thống khi kết hợp bộ điều khiển PID và bộ điều khiển mờ động Đáp ứng quá độ: 36 Xây dựng bàn thí nghiệm điều khiển nhiệt độ trên nền PLC S7 - 300 Luận văn Thạc sỹ HV: Vũ Thị Oanh Hình 2.
