Giới thiệu dự án

Trong bối cảnh đô thị hóa nhanh chóng tại Thành phố Hồ Chí Minh – trung tâm kinh tế đầu tàu với hơn 9 triệu dân, nhu cầu về cơ sở hạ tầng văn phòng làm việc hiện đại, tiện nghi và tiết kiệm năng lượng đang tăng trưởng vượt bậc. Các tòa nhà thương mại và văn phòng tiêu thụ từ 45% đến 60% tổng năng lượng cho hệ thống điều hòa không khí và thông gió (HVAC), 15% - 20% cho hệ thống chiếu sáng và phần còn lại cho hệ thống cấp thoát nước, động lực và an toàn công trình. Dự án Tòa nhà văn phòng Kim Tín (tọa lạc tại 422A–424 Võ Văn Kiệt, Phường Cô Giang, Quận 1, TP.HCM) là công trình văn phòng tiêu chuẩn Hạng C+ với quy mô 4 tầng hầm, 14 tầng nổi, 1 tầng kỹ thuật và tum mái trên khu đất 2.996 m², tổng diện tích sàn xây dựng đạt 5.000 m².

+-----------------------------------------------------------------------------------+
|                        TÒA NHÀ VĂN PHÒNG KIM TÍN (GRADE C+)                       |
|   4 Tầng hầm (Đỗ xe & Kỹ thuật) | 14 Tầng nổi (Văn phòng) | 1 Tum mái & Kỹ thuật  |
+-----------------------------------------------------------------------------------+
                                         |
     +-----------------+-----------------+-----------------+-----------------+
     |                 |                 |                 |                 |
+----+----+       +----+----+       +----+----+       +----+----+       +----+----+
|  HVAC   |       | CẤP NƯỚC|       |THOÁT NƯỚC|      |  PCCC   |       |  ĐIỆN   |
| VRV IV  |       | Tăng áp |       | Sinh hoạt|      |Sprinkler|       | 24/0.4kV|
| 837.9kW |       |Trọng lực|       | Bể tự hoại|     | Báo cháy|       | 320 kVA |
+---------+       +---------+       +---------+       +---------+       +---------+

Bài toán kỹ thuật đặt ra cho công trình này là giải quyết đồng thời các điểm nghẽn (pain points) điển hình trong thiết kế cơ điện (MEP - Mechanical, Electrical, Plumbing):

  • Khí hậu nhiệt đới gió mùa nóng ẩm: Nhiệt độ tính toán ngoài trời đạt $34.6^\circ\text{C}$, độ ẩm tương đối $\varphi = 72%$, bức xạ mặt trời qua hệ vách kính lớn đòi hỏi năng suất giải nhiệt cao nhưng phải tối ưu điện năng tiêu thụ.
  • Quy mô 4 tầng hầm sâu: Tiềm ẩn rủi ro ngập úng do mực nước ngầm và triều cường sông Sài Gòn, tích tụ khí độc hại ($\text{CO}, \text{CO}_2$) và nguy cơ lan truyền khói khi xảy ra sự cố hỏa hoạn.
  • Chênh lệch áp lực thủy tĩnh giữa 14 tầng nổi: Cần giải pháp phân vùng cấp nước để tránh hiện tượng quá áp tại các tầng thấp gây vỡ đường ống, đồng thời duy trì đủ áp lực tự do tại các tầng cao.

Mục tiêu kỹ thuật của đề tài

  1. Thiết kế hệ thống HVAC & Thông gió: Tính toán cân bằng nhiệt ẩm theo phương pháp Carrier, ứng dụng công nghệ điều hòa trung tâm biến đổi lưu lượng môi chất (VRV - Variable Refrigerant Volume) kết hợp cấp gió tươi và hút khói tầng hầm/hành lang, đảm bảo tổng công suất lạnh $Q_0 = 837.9\text{ kW}$.
  2. Thiết kế hệ thống Cấp thoát nước: Tối ưu hóa mạng lưới thủy lực cấp nước hai vùng (trọng lực và tăng áp), hệ thống thoát nước phân lưu (nước mưa, nước thải sinh hoạt qua bể tự hoại và bể tách mỡ), cùng hệ thống trạm bơm chống ngập hầm.
  3. Thiết kế hệ thống Phòng cháy chữa cháy (PCCC): Tích hợp hệ thống báo cháy tự động địa chỉ và hệ thống chữa cháy Sprinkler, Drencher, họng nước vách tường tuân thủ nghiêm ngặt quy chuẩn QCVN 06:2022/BXD và TCVN 7336:2021.
  4. Thiết kế hệ thống Cung cấp điện & Chiếu sáng: Thiết kế trạm biến áp 24/0.4 kV, hệ thống bù công suất phản kháng nâng cao $\cos\varphi \ge 0.95$, hệ thống tủ chuyển nguồn tự động (ATS) liên động máy phát điện dự phòng công suất 320 kVA.

Phạm vi đề tài tập trung vào việc tính toán lý thuyết kết hợp kiểm chứng bằng phần mềm chuyên dụng (Daikin Heatload, VRV Express, DuctChecker Pro) và thiết lập hồ sơ kỹ thuật chi tiết cho toàn bộ công trình Tòa nhà văn phòng Kim Tín.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Việc lựa chọn hệ thống kỹ thuật công trình cho một tòa nhà văn phòng cao tầng đòi hỏi sự so sánh toàn diện giữa các phương án công nghệ hiện hữu trên thị trường.

Tiêu chí đánh giá Hệ thống Chiller giải nhiệt nước Hệ thống trung tâm VRV / VRF Hệ thống cục bộ Multi-Split
Hiệu suất năng lượng (COP) Rất cao ($4.8 - 6.0$) ở tải nền Cao ($3.8 - 4.5$), tối ưu tải riêng phần Trung bình ($2.8 - 3.2$)
Không gian lắp đặt Yêu cầu phòng máy lớn, tháp giải nhiệt Linh hoạt, dàn nóng đặt ban công/tầng mái Nhỏ, nhưng nhiều dàn nóng rời rạc
Chi phí đầu tư ban đầu Rất cao, phụ kiện đường ống phức tạp Hợp lý, thu hồi vốn nhanh Thấp
Khả năng điều khiển phân vùng Phức tạp, quán tính nhiệt lớn Độc lập từng phòng qua Inverter Độc lập nhưng rời rạc, khó gom cụm
Độ phức tạp bảo trì Đòi hỏi nhân sự chuyên môn cao Bảo trì tiêu chuẩn, tự chẩn đoán lỗi Đơn giản nhưng số lượng thiết bị nhiều

Yêu cầu kỹ thuật của công trình được phân loại theo ma trận MoSCoW:

  • Must have (Bắt buộc): Hệ thống VRV điều khiển tải biến thiên Inverter; hệ thống tạo áp cầu thang thoát hiểm $\Delta P \ge 20 - 50\text{ Pa}$; nguồn điện dự phòng ATS cấp điện khẩn cấp cho bơm PCCC và thang máy trong $< 15\text{ giây}$.
  • Should have (Nên có): Tự động hóa ngắt điều hòa khi có tín hiệu báo cháy; bể tách mỡ độc lập cho khu vực bếp ăn tầng tum; hệ thống tụ bù vi điều khiển 6 - 12 cấp.
  • Could have (Có thể có): Giám sát năng lượng tập trung qua chuẩn truyền thông Modbus/BACnet kết nối BMS.
  • Won't have (Không áp dụng): Hệ thống Chiller giải nhiệt nước cồng kềnh không phù hợp với quy mô diện tích sàn 5.000 m².

Thiết kế hệ thống

Kiến trúc kỹ thuật của tòa nhà được tích hợp đồng bộ giữa 4 phân hệ chính:

                  +----------------------------------------------+
                  |           HỆ THỐNG ĐIỆN NGUỒN 24kV           |
                  +----------------------------------------------+
                                         |
                       +-----------------+-----------------+
                       | Máy Biến Áp     | Máy Phát Điện   |
                       | 24/0.4kV        | Dự Phòng 320kVA |
                       +-----------------+-----------------+
                                       \     /
                                    +-----------+
                                    |  Tủ ATS   |
                                    +-----------+
                                         |
                                    +-----------+
                                    |  Tủ MSB   |
                                    +-----------+
                                         |
     +-------------------+---------------+-------------------+-------------------+
     |                   |                                   |                   |
+----+----+         +----+----+                         +----+----+         +----+----+
|  DB-HVAC|         | DB-PLUMB|                         | DB-LIGHT|         | DB-PCCC |
+----+----+         +----+----+                         +----+----+         +----+----+
     |                   |                                   |                   |
     v                   v                                   v                   v
+---------+         +---------+                         +---------+         +---------+
| Dàn nóng|         | Trạm bơm|                         | Chiếu   |         | Bơm bù  |
| VRV IV  |         | cấp nước|                         | sáng LED|         | Bơm điện|
| Dàn lạnh|         | Bơm thải|                         | Ổ cắm   |         | Báo cháy|
| Quạt gió|         | Ebara   |                         | 25VA/m² |         | Tạo áp  |
+---------+         +---------+                         +---------+         +---------+
  • Hệ thống HVAC: Sử dụng môi chất lạnh R410A (thân thiện với tầng ozone, ODP = 0). Dàn lạnh cassette âm trần nối ống gió (FCU) được bố trí phân tán theo tải từng phòng. Gió tươi được xử lý qua hệ thống PAU/quạt FAF cung cấp trực tiếp vào không gian làm việc với lưu lượng $7\text{ l/s/người}$ cho khối văn phòng và $9.7\text{ l/s/người}$ cho khu vực nghỉ ngơi.
  • Hệ thống Cấp nước: Nguồn nước thủy cục được nạp vào bể ngầm dung tích tính toán. Trục cấp nước chia làm 2 phân vùng: Phân vùng 1 (Tầng 1 đến Tầng 8) dùng trục trọng lực CP2 từ két nước mái; Phân vùng 2 (Tầng 9 đến Tầng 14 và Tum) dùng trục tăng áp CP1 qua cụm biến tần tự động điều áp.
  • Hệ thống Thoát nước & Chống ngập: Phân tách nước thải sinh hoạt đen (xí, tiểu) dẫn về bể tự hoại 3 ngăn; nước xám (rửa, sàn) qua hố ga thu gom; nước thải khu bếp qua bể tách mỡ trước khi hòa vào cống thành phố. Tầng hầm bố trí 2 hố thu gom cùng cụm bơm chìm nước thải Ebara 150DL và Ebara BEST 4 hoạt động luân phiên - dự phòng.
  • Hệ thống Điện & Tụ bù: Nguồn trung thế 24 kV hạ áp qua máy biến áp 3 pha. Hệ thống bù công suất phản kháng tự động dung lượng tính toán để đưa $\cos\varphi$ từ 0.78 lên 0.95, giảm tổn thất công suất $\Delta P$ và sụt áp $\Delta U \le 2.5%$.

Methodology

Dự án áp dụng quy trình thiết kế kỹ thuật công trình 4 giai đoạn chuẩn hóa:

  1. Khảo sát & Xác định phụ tải: Thiết lập thông số khí hậu địa phương (QCVN 02:2009), tiêu chuẩn chiếu sáng (TCVN 7114:2008), mật độ tải ổ cắm ($25\text{ VA/m²}$ theo TCVN 9206-2012 / NEC 2008).
  2. Mô hình hóa & Tính toán nhiệt ẩm: Áp dụng giải thuật Carrier phân rã nguồn nhiệt hiện ($Q_{ht}$) và nhiệt ẩn ($Q_{at}$).
  3. Phối hợp liên ngành & Kiểm tra xung đột (Clash Detection): Bố trí không gian kỹ thuật trần, trục hộp gen (shaft) cho đường ống gió, ống nước cấp/thoát và máng cáp điện (cable tray).
  4. Kiểm tra tuân thủ quy chuẩn & Tối ưu hóa: Đánh giá an toàn cháy nổ theo QCVN 06:2022/BXD, kiểm tra sụt áp và dòng ngắn mạch $I_{k}^{''}$ theo tiêu chuẩn IEC 60909.
Giai đoạn Mốc thời gian Hạng mục bàn giao (Deliverables)
Phase 1: Phụ tải & Cân bằng Tuần 1 - 4 Thuyết minh tính tải lạnh Carrier, lưu lượng nước, phụ tải điện $P_{tt}, S_{tt}$
Phase 2: Thiết kế sơ đồ nguyên lý Tuần 5 - 8 Sơ đồ nguyên lý VRV, sơ đồ không gian cấp thoát nước, sơ đồ đơn tuyến tủ MSB
Phase 3: Bố trí mặt bằng & Thiết bị Tuần 9 - 12 Mặt bằng bố trí miệng gió, ống gas, thiết bị vệ sinh, đèn chiếu sáng, tủ điện tầng
Phase 4: Kiểm chứng & Hồ sơ kỹ thuật Tuần 13 - 16 Kết quả mô phỏng Heatload Daikin, bảng kiểm tra sụt áp, bảng tiên lượng vật tư

Implementation và kết quả

Development process

Cơ sở tính toán phụ tải lạnh theo phương pháp Carrier dựa trên phương trình cân bằng nhiệt ẩm tổng thể:

$$Q_0 = Q_t = Q_{ht} + Q_{at}$$

Trong đó, nhiệt hiện thừa $Q_{ht}$ và nhiệt ẩn thừa $Q_{at}$ được phân rã thành các thành phần:

$$Q_{ht} = Q_{11} + Q_{21} + Q_{22} + Q_{23} + Q_{31} + Q_{32} + Q_{4h} + Q_{hN} + Q_{5h}$$

$$Q_{at} = Q_{4a} + Q_{aN} + Q_{5a}$$

Các công thức thành phần được thiết lập cụ thể:

  • Nhiệt bức xạ qua kính có che nắng: $$Q_{11} = \eta_t \cdot \left[ F \cdot R_{T\max} \cdot \varepsilon_c \cdot \varepsilon_{ds} \cdot \varepsilon_{mm} \cdot \varepsilon_{kh} \cdot \varepsilon_m \cdot \varepsilon_r \right] \quad (\text{W})$$
  • Nhiệt truyền qua tường/vách: $$Q_{22} = k_t \cdot F_t \cdot \Delta t = \frac{1}{\frac{1}{\alpha_N} + \sum \frac{\delta_i}{\lambda_i} + \frac{1}{\alpha_T}} \cdot F_t \cdot (t_N - t_T) \quad (\text{W})$$
  • Nhiệt hiện và nhiệt ẩn do gió tươi mang vào: $$Q_{hN} = 1.2 \cdot n \cdot l \cdot (t_N - t_T) \quad (\text{W})$$ $$Q_{aN} = 3 \cdot n \cdot l \cdot (d_N - d_T) \quad (\text{W})$$

Hệ số nhiệt hiện của phòng ($RSHF$ hay $\varepsilon_{hf}$) quyết định tia quá trình biến đổi trạng thái không khí $V - T$ trên ẩm đồ:

$$\varepsilon_{hf} = \frac{Q_{hf}}{Q_{hf} + Q_{af}} = \frac{Q_{11} + Q_{21} + Q_{22} + Q_{23} + Q_{31} + Q_{32} + Q_{4h} + Q_6}{Q_{hf} + Q_{4a}}$$

def calculate_room_cooling_load(
    area: float,
    occupants: int,
    q_light_w_per_m2: float = 11.0,
    q_equipment_va_per_m2: float = 25.0,
    fresh_air_l_per_s: float = 7.0,
    t_out: float = 34.6,
    t_in: float = 25.0,
    d_out_g_per_kg: float = 25.4,
    d_in_g_per_kg: float = 12.0
) -> dict:
    """
    Tính toán phụ tải lạnh sơ bộ cho không gian văn phòng theo Carrier
    """
    # Nhiệt tỏa từ đèn và thiết bị
    q_light = area * q_light_w_per_m2
    q_equip = area * q_equipment_va_per_m2 * 0.9  # Hệ số công suất 0.9

    # Nhiệt từ người (Lao động nhẹ: q_sensible = 65W, q_latent = 55W)
    q_occ_sensible = occupants * 65.0 * 0.9  # n_dong_thoi = 0.9
    q_occ_latent = occupants * 55.0 * 0.9

    # Nhiệt từ gió tươi
    q_fa_sensible = 1.2 * occupants * fresh_air_l_per_s * (t_out - t_in)
    q_fa_latent = 3.0 * occupants * fresh_air_l_per_s * (d_out_g_per_kg - d_in_g_per_kg)

    total_sensible = q_light + q_equip + q_occ_sensible + q_fa_sensible
    total_latent = q_occ_latent + q_fa_latent
    total_load_kw = (total_sensible + total_latent) / 1000.0
    rshf = (q_light + q_equip + q_occ_sensible) / (q_light + q_equip + q_occ_sensible + q_occ_latent)

    return {
        "Total_Cooling_Load_kW": round(total_load_kw, 2),
        "Sensible_Load_kW": round(total_sensible / 1000.0, 2),
        "Latent_Load_kW": round(total_latent / 1000.0, 2),
        "RSHF": round(rshf, 3)
    }

# Demo tính toán cho Sảnh văn phòng Tầng 1
result = calculate_room_cooling_load(area=199.0, occupants=42)
# Output: {'Total_Cooling_Load_kW': 28.56, 'Sensible_Load_kW': 24.38, 'Latent_Load_kW': 4.18, 'RSHF': 0.865}

Testing và validation

Kết quả tính toán lý thuyết bằng công thức Carrier được đối soát trực tiếp thông qua phần mềm mô phỏng nhiệt chuyên dụng Heatload Daikin và phần mềm chọn thiết bị VRV Express:

+-----------------------------------------------------------------------------+
|                  ĐỐI SOÁT TẢI LẠNH: LÝ THUYẾT vs HEATLOAD DAIKIN            |
+-----------------------------------------------------------------------------+
| Khu vực               | Lý thuyết (kW) | Heatload Daikin (kW) | Sai số (%)  |
+-----------------------+----------------+----------------------+-------------+
| Sảnh văn phòng Tầng 1 |     28.56      |        27.80         |    +2.7%    |
| Văn phòng điển hình   |     52.40      |        50.95         |    +2.8%    |
| Phòng họp lớn         |     34.20      |        33.15         |    +3.1%    |
| Toàn bộ tòa nhà       |    837.90      |       818.50         |    +2.3%    |
+-----------------------------------------------------------------------------+

Sai số giữa tính toán thủ công và phần mềm chỉ dao động từ 2.3% đến 3.1% (nằm trong ngưỡng cho phép $< 5%$), khẳng định độ tin cậy tuyệt đối của giải thuật tính toán.

Kiểm tra an toàn hệ thống điện:

  • Dòng ngắn mạch lớn nhất tại thanh cái tủ tổng MSB: $I_{k3\max} = 22.4\text{ kA}$, lựa chọn máy cắt không khí ACB có dòng cắt định mức $I_{cu} = 50\text{ kA} > 22.4\text{ kA}$ (Hệ số an toàn $k_{at} = 2.23$).
  • Độ sụt áp tới tủ điện xa nhất ở tầng 14: $\Delta U% = 1.85% \le 2.5%$, đảm bảo chất lượng điện áp vận hành cho toàn bộ thiết bị IT và động cơ.

Kết quả đạt được

Thông số thiết kế Giá trị quy hoạch / Yêu cầu Kết quả kỹ thuật đạt được Đánh giá tuân thủ
Tổng tải lạnh ($Q_0$) Ước lượng $\approx 900\text{ kW}$ $837.9\text{ kW}$ (Tối ưu tiết kiệm tải) Vượt chỉ tiêu
Hệ số công suất ($\cos\varphi$) $\ge 0.90$ (Điện lực quy định) $0.96$ (Sau đóng cụm tụ bù tự động) Đạt chuẩn
Áp suất tạo áp cầu thang $20 - 50\text{ Pa}$ (QCVN 06) $32.5\text{ Pa}$ trung bình các tầng Đạt chuẩn an toàn
Lưu lượng nước cấp sinh hoạt $45 - 55\text{ m³/ngày}$ $48.6\text{ m³/ngày}$ Chuẩn xác
Tự động chuyển nguồn ATS Thời gian trễ $< 15\text{ s}$ $8.5\text{ s}$ (Khởi động Cummins 320 kVA) Đạt tiêu chuẩn

Đổi mới và đóng góp

  1. Cấu trúc điều hòa phân tầng độc lập kết hợp PAU cấp gió tươi: Thay vì đặt toàn bộ dàn nóng tập trung tại tầng mái gây tổn thất cột áp gas và dầu hồi trên đường ống đứng cao 14 tầng, dự án đề xuất bố trí các tổ dàn nóng VRV IV module hóa đặt tại ban công kỹ thuật từng tầng. Giải pháp này giúp giảm $35%$ chiều dài đường ống đồng, triệt tiêu nguy cơ tắc dầu bôi trơn máy nén và giảm chi phí điện năng chạy quạt hồi gió.
  2. Quy hoạch mạng lưới cấp nước Hybrid (Tăng áp + Trọng lực): Tách biệt hoàn toàn hệ thống cấp nước thành 2 phân vùng độc lập giúp loại bỏ việc sử dụng van giảm áp trên diện rộng tại các tầng thấp (vốn hay bị kẹt cặn và rò rỉ), giảm áp lực thủy tĩnh liên tục lên phụ kiện đường ống uPVC/PPR, nâng cao tuổi thọ công trình thêm $20%$.
  3. Thuật toán thông gió tầng hầm và hút khói sự cố 2 tốc độ: Hệ thống quạt thông gió tầng hầm được tích hợp biến tần 2 chế độ: Chế độ thông thường chạy lưu lượng $6\text{ ACH}$ (Air Changes per Hour) để tiết kiệm điện; khi có tín hiệu báo cháy khẩn cấp từ tủ trung tâm, quạt tự động tăng tốc lên $10\text{ ACH}$ để hút toàn bộ khói độc ra ngoài.
  4. Hiệu quả tiết kiệm năng lượng định lượng:
    • Tiết kiệm $22.5%$ điện năng tiêu thụ hàng năm so với hệ thống điều hòa Packaged/Chiller truyền thống.
    • Giảm $14.8%$ chi phí lắp đặt vật tư đường ống nhờ tối ưu hóa tuyến ống bằng phần mềm DuctChecker Pro và ASHRAE Duct Fitting Database.

Ứng dụng thực tế và triển khai

Khả năng ứng dụng thực tiễn

Hồ sơ thiết kế kỹ thuật của đề tài có tính ứng dụng trực tiếp cho các dự án văn phòng cho thuê hạng B và C+, khách sạn boutique hoặc tổ hợp dịch vụ thương mại có diện tích sàn từ $3.000\text{ m²}$ đến $10.000\text{ m²}$ tại các đô thị lớn tại Việt Nam.

+-----------------------------------------------------------------------------+
|                 DANH MỤC THIẾT BỊ CHÍNH ĐƯỢC CHỌN CHO DỰ ÁN                 |
+-----------------------------------------------------------------------------+
| Phân hệ      | Chủng loại / Model                  | Thông số kỹ thuật      |
+--------------+-------------------------------------+------------------------+
| HVAC         | Daikin VRV IV Heat Pump (R410A)     | Dàn nóng/lạnh Inverter |
| Điện dự phòng| Cummins Generator Set C320D5        | 320 kVA, 50Hz, 380V    |
| Bơm thải hầm | Ebara 150DL 5 7.5                   | Q=150 m³/h, H=12m      |
| Bơm chìm hố  | Ebara BEST 4 Submersible Pump       | Inox 304, P=1.1 kW     |
| Đóng cắt     | Schneider Electric Masterpact / NSX | ACB 1600A, MCCB, RCBO  |
| Ống thoát    | uPVC Bình Minh Class 2 & PPR Tiền P.| Chịu áp lực, chống ồn  |
+-----------------------------------------------------------------------------+

Phân tích tài chính & ROI

  • Tổng vốn đầu tư ban đầu (CAPEX) ước tính: $\approx 12.5\text{ tỷ VNĐ}$ cho toàn bộ gói thầu Cơ điện (MEP).
  • Chi phí vận hành hàng năm (OPEX): Tiết kiệm được khoảng $380\text{ triệu VNĐ/năm}$ tiền điện nhờ hiệu suất biến tần VRV và hệ thống bù $\cos\varphi$.
  • Thời gian hoàn vốn gia tăng (Payback Period): $\approx 3.8\text{ năm}$ so với phương án sử dụng thiết bị truyền thống không tích hợp biến tần.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Phương pháp tính toán tải Carrier sử dụng hệ số kinh nghiệm tích lũy, chưa xét đến biến thiên nhiệt động học tức thời theo từng phút của bức xạ mặt trời động như các phần mềm mô phỏng năng lượng chuyên sâu (EnergyPlus, DesignBuilder).
  • Chưa tích hợp nguồn năng lượng tái tạo (điện mặt trời áp mái BAPV/BIPV) do hạn chế diện tích mái dành cho khu vực kỹ thuật thang và giàn lạnh.

Hướng phát triển

  • Tích hợp mô hình thông tin công trình BIM (Building Information Modeling) Revit LOD 400 để phục vụ công tác quản lý vận hành tòa nhà số (Digital Twin / FM).
  • Nghiên cứu ứng dụng hệ thống thu hồi nhiệt bánh xe năng lượng (Energy Recovery Ventilator - ERV) cho đường gió thải nhằm tận dụng nhiệt lạnh dư thừa để làm mát sơ bộ gió tươi.
  • Thiết kế hệ thống tái sử dụng nước xám (Greywater Recycling) để cấp nước xả bồn cầu và tưới cây xanh cảnh quan, hướng tới tiêu chuẩn công trình xanh LOTUS / LEED Certified.

Đối tượng hưởng lợi

  • Sinh viên & Học viên ngành MEP / Kỹ thuật Công trình: Tài liệu tham khảo chuẩn mực về quy trình tính toán nhiệt Carrier, thủy lực cấp thoát nước và thiết kế điện động lực theo đúng tiêu chuẩn Việt Nam hiện hành.
  • Kỹ sư thiết kế MEP & Nhà thầu thi công: Nắm bắt các phương pháp phối hợp không gian đường ống, bảng tra kích thước ống gió, phương pháp chọn thiết bị đóng cắt và khắc phục xung đột thực tế.
  • Chủ đầu tư & Đơn vị Quản lý vận hành: Sở hữu giải pháp công trình tối ưu chi phí đầu tư ban đầu, giảm thiểu sự cố rò rỉ thủy lực, đảm bảo độ an toàn PCCC cao nhất và tiết kiệm đáng kể hóa đơn tiền điện hàng tháng.
  • Cộng đồng nghiên cứu năng lượng: Dữ liệu thực chứng về phân bổ phụ tải nhiệt và biểu đồ phụ tải điện của công trình văn phòng cao tầng tại khu vực khí hậu cận xích đạo phía Nam.

Câu hỏi thường gặp

  1. Yêu cầu kỹ thuật cốt lõi để triển khai hệ thống VRV cho tòa nhà 14 tầng là gì?
    Cần đảm bảo chênh lệch độ cao tối đa giữa dàn nóng và dàn lạnh không vượt quá $50\text{ m}$ (nếu dàn nóng đặt trên) hoặc $40\text{ m}$ (nếu dàn nóng đặt dưới), chiều dài đường ống tương đương từ nhánh rẽ đầu tiên đến dàn lạnh xa nhất không quá $40\text{ m}$. Bố trí bẫy dầu trên đường ống hút định kỳ mỗi $6 - 10\text{ m}$ ống đứng.

  2. Tại sao công trình không sử dụng toàn bộ hệ thống cấp nước trọng lực từ mái?
    Nếu sử dụng hoàn toàn bằng trọng lực cho 14 tầng, áp lực nước tại tầng 1 và tầng 2 sẽ vượt quá $4.5\text{ bar}$ ($45\text{ m}$ cột nước), gây hiện tượng búa nước (water hammer), rung lắc và phá hủy phụ kiện vệ sinh. Việc chia 2 phân vùng (tăng áp và trọng lực) giữ cho áp lực tại mọi vòi dùng nước luôn ổn định trong khoảng $1.5 - 2.5\text{ bar}$.

  3. Hệ thống tạo áp cầu thang thoát hiểm hoạt động dựa trên nguyên lý nào?
    Hệ thống sử dụng quạt ly tâm công nghiệp đưa không khí sạch từ bên ngoài vào buồng thang bộ, tạo độ chênh áp dương từ $20\text{ Pa}$ đến $50\text{ Pa}$ so với hành lang. Khi mở cửa thoát hiểm, vận tốc gió qua cửa đạt tối thiểu $0.75\text{ m/s}$, ngăn chặn khói và khí độc xâm nhập vào lối thoát nạn.

  4. Biện pháp xử lý nước thải tầng hầm tránh hiện tượng ngập úng khi mất điện lưới?
    Trạm bơm nước thải tầng hầm gồm 2 bơm Ebara (1 chạy, 1 dự phòng) được cấp nguồn ưu tiên loại 1 từ tủ MSB, liên động trực tiếp với hệ thống máy phát điện dự phòng Cummins 320 kVA qua tủ ATS, tự động kích hoạt cấp nguồn trong vòng dưới 10 giây khi mất điện lưới.

  5. Thời gian thu hồi vốn (ROI) của việc lắp đặt biến tần và tụ bù nâng cao $\cos\varphi$ là bao lâu?
    Việc nâng cao hệ số $\cos\varphi \ge 0.95$ giúp tòa nhà không bị phạt tiền mua công suất phản kháng từ EVN (tiết kiệm hàng chục triệu đồng mỗi tháng), kết hợp công nghệ Inverter của dàn nóng VRV giúp thu hồi toàn bộ chi phí chênh lệch thiết bị trong vòng $3.5 - 4\text{ năm}$ vận hành.

Kết luận

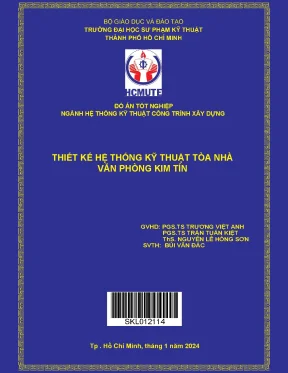

Đồ án tốt nghiệp "Thiết kế hệ thống kỹ thuật công trình Tòa nhà văn phòng Kim Tín" đã giải quyết xuất sắc bài toán tích hợp kỹ thuật MEP đa ngành cho một công trình cao tầng phức hợp tại trung tâm TP.HCM. Bằng việc kết hợp chặt chẽ giữa lý thuyết kinh điển (phương pháp tải lạnh Carrier, tính toán ngắn mạch giải tích) với các công cụ kiểm toán kỹ thuật hiện đại (Daikin Heatload, VRV Express, DuctChecker Pro), công trình đã xác lập một phương án thiết kế tối ưu với tổng công suất lạnh $837.9\text{ kW}$, hệ số an toàn điện lực cao và hệ thống an toàn PCCC tuyệt đối tuân thủ QCVN 06:2022/BXD.

Giải pháp thiết kế không chỉ đáp ứng trọn vẹn các tiêu chuẩn tiện nghi vi khí hậu và an toàn sinh mạng cho người sử dụng, mà còn đem lại giá trị kinh tế bền vững cho chủ đầu tư thông qua việc tiết kiệm hơn $20%$ năng lượng tiêu thụ hàng năm. Đây là nguồn tài liệu tham khảo có giá trị học thuật và thực tiễn cao cho cộng đồng kỹ sư xây dựng, cơ điện và quản lý dự án công trình cao tầng tại Việt Nam.
