Giới thiệu dự án

Việt Nam là quốc gia nhiệt đới sở hữu sản lượng cây ăn trái dồi dào, đóng góp hơn 3,5 tỷ USD vào kim ngạch xuất khẩu nông sản hàng năm. Tuy nhiên, theo thống kê từ Bộ Nông nghiệp và Phát triển Nông thôn, tỷ lệ tổn thất sau thu hoạch của nhóm mặt hàng rau quả tươi tại nước ta vẫn ở mức đáng báo động, dao động từ 25% đến 35%. Nguyên nhân cốt lõi bắt nguồn từ đặc trưng khí hậu nóng ẩm quanh năm (nhiệt độ trung bình vượt $30^\circ\text{C}$, độ ẩm không khí đạt trên 75%), thúc đẩy quá trình hô hấp hiếu khí, thoát hơi nước nội bào và sự bùng phát của vi sinh vật gây thối rữa, nấm mốc.

Vấn đề kỹ thuật đặt ra là cần phải thiết lập một chuỗi cung ứng lạnh khép kín (cold chain), trong đó kho lạnh bảo quản nông sản giữ vai trò là mắt xích trung tâm nhằm đình chỉ quá trình chín sinh lý và kéo dài thời gian lưu trữ thương phẩm mà không làm suy giảm hàm lượng dinh dưỡng hay cảm quan tự nhiên.

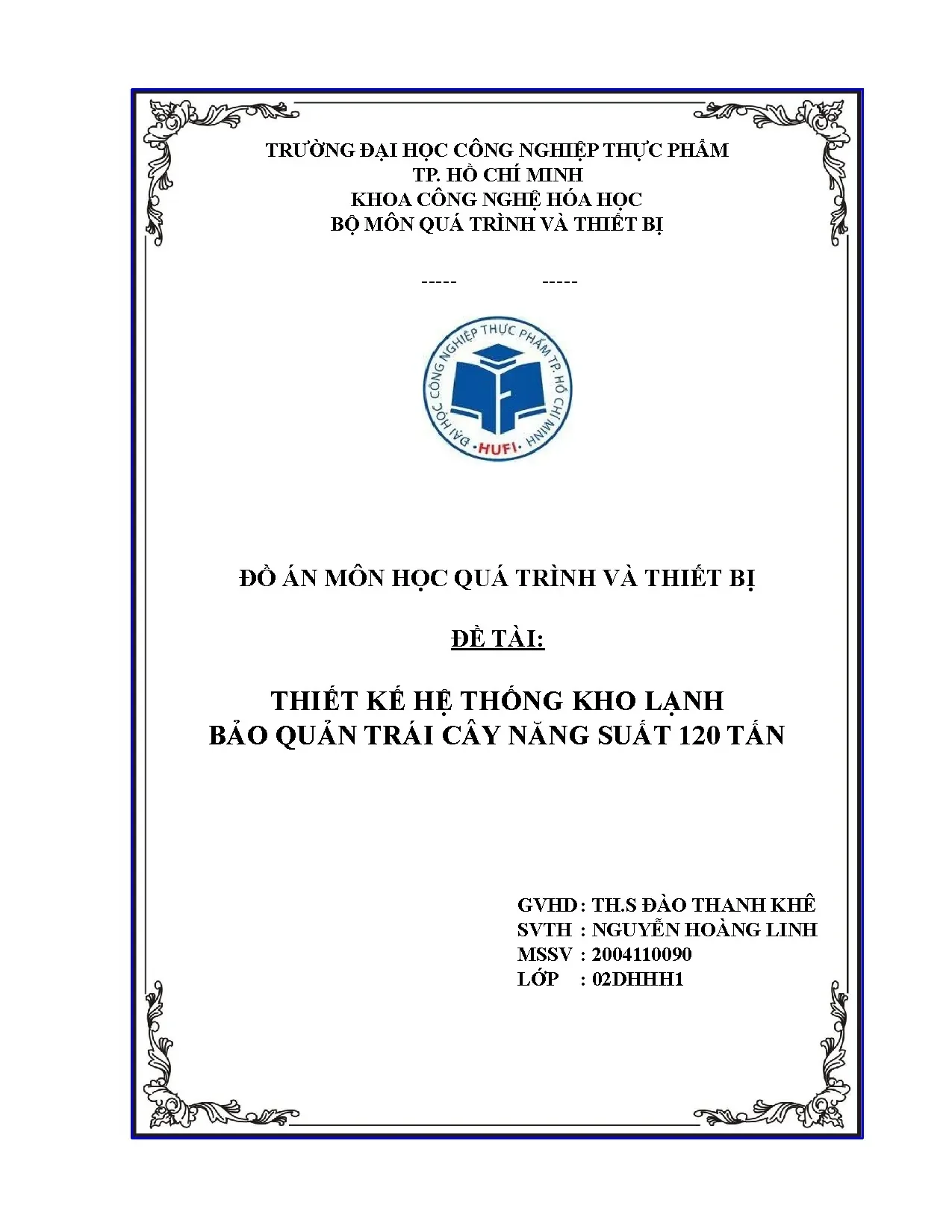

Đề tài "Thiết kế hệ thống kho lạnh bảo quản trái cây năng suất 120 tấn" được thực hiện tại Bộ môn Quá trình và Thiết bị, Khoa Công nghệ Hóa học – Trường Đại học Công nghiệp Thực phẩm TP. Hồ Chí Minh nhằm giải quyết bài toán kỹ thuật trên với các mục tiêu cụ thể:

  1. Xác định thông số hình học và phụ tải xây dựng: Thiết kế kho lạnh tiêu chuẩn bảo quản mát trái cây tươi với dung lượng tích trữ thực tế 120 tấn sản phẩm (tổng tải tính cả bao bì gỗ là 132 tấn), diện tích mặt sàn xây dựng tối ưu $144\text{ m}^2$ ($12\text{ m} \times 12\text{ m} \times 5\text{ m}$) tại khu vực TP. Hồ Chí Minh.
  2. Tính toán tối ưu hóa kết cấu bao che cách nhiệt – cách ẩm: Lựa chọn vật liệu xốp Polystirol và màng Bitum cách ẩm với chiều dày chuẩn xác ($\delta = 0{,}2\text{ m}$), đảm bảo hệ số truyền nhiệt thực tế đạt $K \le 0{,}21\text{ W/m}^2\cdot\text{K}$, triệt tiêu hoàn toàn nguy cơ đọng sương bề mặt và lãng phí nhiệt năng.
  3. Cân bằng nhiệt động và định lượng phụ tải lạnh: Phân tích toàn diện 4 nguồn nhiệt xâm nhập ($Q_1, Q_2, Q_3, Q_4$), xác định công suất nhiệt yêu cầu của máy nén $Q_{0MN} = 21{,}133\text{ kW}$.
  4. Mô hình hóa chu trình lạnh 1 cấp có hồi nhiệt và chọn thiết bị: Xây dựng chu trình lạnh trên đồ thị $\log p - h$ sử dụng môi chất Freon R22, ghép nối tối ưu hệ thống thiết bị chính gồm máy nén piston $2\Pi20$, bình ngưng ống chùm KTP-12, tháp giải nhiệt đối lưu cưỡng bức và dàn bay hơi Friga-Bohn KB 2100.

Hệ thống được thiết kế duy trì nhiệt độ buồng kho ổn định ở $t_b = 4^\circ\text{C}$ với độ ẩm tương đối từ 85% đến 90%, giới hạn phạm vi làm việc ở môi trường cực hạn ngoài trời $t_n = 37{,}3^\circ\text{C}$, độ ẩm $\phi_n = 74%$.

+-------------------------------------------------------------------------------+
|                       SƠ ĐỒ TỔNG THỂ HỆ THỐNG KHO LẠNH 120 TẤN                |
+-------------------------------------------------------------------------------+
|  +-------------------------------------------------------------------------+  |
|  |                        BUỒNG BẢO QUẢN (tb = 4°C)                        |  |
|  |  - Dung tích: 120 tấn trái cây + 12 tấn bao bì gỗ (V = 293.3 m³)         |  |
|  |  - 02 Dàn bay hơi Friga-Bohn KB 2100 (Q0 = 2 x 15.44 kW)                |  |
|  |  - Van tiết lưu nhiệt cân bằng trong (TXV)                             |  |
|  +-------------------------------------------------------------------------+  |
|                                     ^                      |                  |
|                        Môi chất lỏng|                      |Hơi bão hòa       |
|                        sau hồi nhiệt|                      |về bình tách lỏng |
|                                     |                      v                  |
|  +--------------------+    +------------------+    +-----------------------+  |
|  | BÌNH CHỨA CAO ÁP   |--->| THIẾT BỊ HỒI NHIỆT|<---| BÌNH TÁCH LỎNG        |  |
|  +--------------------+    +------------------+    +-----------------------+  |
|            ^                                                   |              |
|            | Lỏng ngưng tụ                                     | Hơi quá nhiệt|
|            |                                                   v (t = 6°C)    |
|  +--------------------+    +------------------+    +-----------------------+  |
|  | BÌNH NGƯNG ỐNG CHÙM|<---| BÌNH TÁCH DẦU    |<---| MÁY NÉN PISTON 2П20   |  |
|  | KTP-12 (Qk=43.3 kW)|    | Kiểu nón chặn    |    | 4 xy lanh - 11 kW     |  |
|  +--------------------+    +------------------+    +-----------------------+  |
|            |                                                                  |
|            v Nước làm mát (tw1=37°C, tw2=42°C)                                |
|  +--------------------+                                                       |
|  | THÁP GIẢI NHIỆT    |                                                       |
|  | Cưỡng bức (1.11 L/s)                                                       |
|  +--------------------+                                                       |
+-------------------------------------------------------------------------------+

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi đi vào tính toán thiết kế chi tiết, các phương án bảo quản trái cây thương mại hiện hành được đặt lên bàn cân so sánh nhằm xác định giải pháp công nghệ phù hợp nhất về mặt kỹ thuật và chi phí vận hành.

Tiêu chí kỹ thuật Bảo quản truyền thống (Thông gió tự nhiên) Hệ thống kho lạnh làm lạnh gián tiếp (Chiller/Brine) Hệ thống kho lạnh trực tiếp R22 (Giải pháp đề xuất)
Kiểm soát nhiệt độ Kém ($28^\circ\text{C} - 35^\circ\text{C}$ phụ thuộc thời tiết) Rất tốt ($2^\circ\text{C} - 6^\circ\text{C}$, trễ nhiệt thấp) Tốt ($4^\circ\text{C} \pm 1^\circ\text{C}$, ổn định cao)
Thời gian lưu trữ Ngắn (3 - 7 ngày tùy loại quả) Dài (30 - 90 ngày) Dài (30 - 90 ngày)
Tổn thất khối lượng Cao ($15% - 25%$ do bay hơi nước) Thấp ($3% - 5%$) Thấp ($3% - 6%$)
Hiệu suất truyền nhiệt Không áp dụng Trung bình (qua 2 lần chênh nhiệt) Cao (môi chất sôi trực tiếp trong dàn)
Chi phí đầu tư ban đầu Rất thấp Rất cao (bơm tuần hoàn, bồn trung gian) Trung bình - Hợp lý
Độ phức tạp bảo trì Thấp Phức tạp, dễ ăn mòn đường ống muối Vừa phải, phụ tùng phổ biến

Phương pháp làm lạnh trực tiếp sử dụng môi chất R22 kết hợp chu trình hồi nhiệt nhiệt độ cao đáp ứng trọn vẹn yêu cầu bảo quản nông sản quy mô 120 tấn nhờ tính linh hoạt, tốc độ hạ nhiệt nhanh và tối ưu hóa hệ số chuyển đổi năng lượng (COP).

Phân loại yêu cầu thiết kế theo mô hình MoSCoW:

  • Must have (Bắt buộc): Duy trì $t_b = 4^\circ\text{C}$, hệ số an toàn đọng sương vách/trần/nền $K < k_s$, tách dầu và tách lỏng tự động bảo vệ máy nén.
  • Should have (Nên có): Bình hồi nhiệt nâng độ quá nhiệt hơi hút lên $6^\circ\text{C}$ để triệt tiêu va đập thủy lực, bình chứa cao áp dung tích lớn chứa toàn bộ môi chất khi cần bảo dưỡng.
  • Could have (Có thể mở rộng): Biến tần điều khiển lưu lượng quạt gió dàn lạnh Friga-Bohn, van tiết lưu điện tử tự thích ứng.
  • Won't have (Chưa áp dụng đợt này): Kiểm soát khí quyển điều chỉnh nồng độ $O_2/CO_2$ (Controlled Atmosphere - CA) do kinh phí đầu tư cao.

Thiết kế hệ thống

1. Tính toán hình học và dung tích kho lạnh

Với dung tích sản phẩm $E_{sp} = 120\text{ tấn}$, hệ số chứa thùng gỗ $E_{bb} = 10% E_{sp} = 12\text{ tấn}$, tổng tải trọng bảo quản là $E = 132\text{ tấn}$.

  • Định mức chất tải thể tích đối với trái cây đóng thùng gỗ: $g_v = 0{,}45\text{ tấn/m}^3$.
  • Thể tích buồng lạnh cần thiết:

$$V = \frac{E}{g_v} = \frac{132}{0{,}45} = 293{,}33\text{ m}^3$$

  • Với chiều cao chất tải hữu ích $h = 3\text{ m}$ (chiều cao lọt lòng kho $H = 5\text{ m}$ đảm bảo lưu thông gió), diện tích chất tải thực tế:

$$F = \frac{V}{h} = \frac{293{,}33}{3} = 97{,}78\text{ m}^2$$

  • Sử dụng hệ số sử dụng mặt bằng $\beta_F = 0{,}75$ (đối với diện tích kho $100 - 400\text{ m}^2$), diện tích xây dựng quy chuẩn được xác định:

$$F_{xd} = \frac{F}{\beta_F} = \frac{97{,}78}{0{,}75} = 130{,}37\text{ m}^2 \xrightarrow{\text{Quy chuẩn mô-đun } 36\text{ m}^2} F_{xd} = 144\text{ m}^2 ; (12\text{ m} \times 12\text{ m})$$

2. Kết cấu cách nhiệt, cách ẩm và chống đọng sương

Để ngăn chặn dòng nhiệt tổn thất qua kết cấu bao che, cấu trúc đa lớp cho tường ngoài, nền và trần được tính toán với thông số vật liệu chi tiết:

+--------------------------------------------------------------------+
|                CẤU TẠO LỚP BAO CHE TƯỜNG NGOÀI KHO LẠNH             |
+--------------------------------------------------------------------+
| 1. Lớp vữa trát ngoài + gạch xây dày:        δ = 0.200 m, λ = 0.800|
| 2. Lớp quét bitum cách ẩm chuyên dụng:      δ = 0.005 m, λ = 0.800|
| 3. Lớp xốp cách nhiệt Polystirol:           δ = 0.200 m, λ = 0.047|
| 4. Lớp màng bitum chống ẩm thứ cấp:         δ = 0.005 m, λ = 0.800|
| 5. Lớp vữa xi măng lưới thép bảo vệ mặt trong: δ = 0.020 m, λ = 0.880|
+--------------------------------------------------------------------+

Chiều dày lớp cách nhiệt Polystirol ($\lambda = 0{,}047\text{ W/m}\cdot\text{K}$) được xác định qua biểu thức:

$$\delta_{cn} = \lambda_{cn} \left( \frac{1}{K_{tc}} - \frac{1}{\alpha_1} - \frac{1}{\alpha_2} - \sum \frac{\delta_i}{\lambda_i} \right)$$

Với hệ số cấp nhiệt ngoài trời có gió $\alpha_1 = 23{,}3\text{ W/m}^2\cdot\text{K}$, hệ số cấp nhiệt đối lưu cưỡng bức trong buồng $\alpha_2 = 9\text{ W/m}^2\cdot\text{K}$, hệ số truyền nhiệt tiêu chuẩn $K_{tc} = 0{,}35\text{ W/m}^2\cdot\text{K}$. Chiều dày tính toán cho ra $\delta_{cn} \approx 0{,}112\text{ m}$. Thiết kế lựa chọn chiều dày an toàn $\delta_{cn} = 0{,}20\text{ m}$ ($200\text{ mm}$), đưa hệ số truyền nhiệt thực tế đạt mức siêu cách nhiệt:

$$K = \frac{1}{\frac{1}{23{,}3} + \frac{0{,}2}{0{,}8} + \frac{0{,}2}{0{,}047} + \frac{0{,}02}{0{,}88} + \frac{1}{9}} \approx 0{,}21\text{ W/m}^2\cdot\text{K}$$

Điều kiện kiểm tra chống đọng sương bề mặt ngoài:

$$k_s = 0{,}95 \times \alpha_1 \times \frac{t_1 - t_s}{t_1 - t_2} = 0{,}95 \times 23{,}3 \times \frac{37{,}3 - 32{,}2}{37{,}3 - 4} \approx 3{,}39\text{ W/m}^2\cdot\text{K}$$

Do $K = 0{,}21 < k_s = 3{,}39$, bề mặt kết cấu bao che đảm bảo khô ráo tuyệt đối, không đọng sương trong mọi điều kiện vận hành cực đoan.

Methodology

Phương pháp thiết kế tuân thủ quy chuẩn nhiệt động học kỹ thuật lạnh công nghiệp (TCVN & tiêu chuẩn quốc tế ASHRAE), triển khai qua các bước:

[Khảo sát thông số khí tượng & sản phẩm]
                   │
                   ▼
[Tính toán thể tích & kích thước hình học kho lạnh]
                   │
                   ▼
[Tính toán chiều dày cách nhiệt, cách ẩm & kiểm tra đọng sương]
                   │
                   ▼
[Tính toán cân bằng nhiệt tải (Q1, Q2, Q3, Q4) -> Xác định Q0MN]
                   │
                   ▼
[Thiết lập thông số chu trình lạnh (t0, tk, tqn, tql) trên Log p - h]
                   │
                   ▼
[Tính chọn máy nén, bình ngưng, dàn lạnh & thiết bị phụ trợ]

Đánh giá rủi ro và giải pháp khắc phục trong quá trình thiết kế:

  • Rủi ro ngập lỏng máy nén: Tích hợp cụm bình tách lỏng thể tích lớn kết hợp ống xoắn hồi nhiệt gia nhiệt dòng hơi trước khi vào xylanh.
  • Rủi ro dầu lưu lạc trong dàn bay hơi: Bố trí bình tách dầu nón chặn hiệu suất cao ngay sau cửa đẩy máy nén, hồi dầu định kỳ qua bình chứa dầu trung gian.

Implementation và kết quả

Development process

1. Tính toán phụ tải nhiệt kho lạnh

Phụ tải nhiệt toàn phần là tổng hợp của 4 dòng nhiệt thành phần:

+-------------------------------------------------------------------------------+
|                       PHÂN BỔ TỔNG PHỤ TẢI NHIỆT KHO LẠNH                     |
+-------------------------------------------------------------------------------+
| Thành phần nhiệt                                 | Giá trị (W)   | Tỷ trọng   |
+--------------------------------------------------+---------------+------------+
| Q1: Nhiệt tổn thất qua kết cấu bao che           | 1973.9        | 26.2%      |
| Q2: Nhiệt do trái cây tỏa ra & hô hấp            | 3478.0        | 46.2%      |
| Q3: Nhiệt tổn thất do vận hành (người, đèn, cửa) | 2073.8        | 27.5%      |
| Q4: Nhiệt do thông gió buồng lạnh                | 6.8           | 0.1%       |
+--------------------------------------------------+---------------+------------+
| TỔNG CỘNG (Q = Q1 + Q2 + Q3 + Q4)                | 7532.5 W      | 100.0%     |
+-------------------------------------------------------------------------------+

Chi tiết dòng nhiệt do sản phẩm ($Q_2$):

  • Nhiệt làm lạnh sản phẩm từ $t_1 = 8^\circ\text{C}$ ($h_1 = 302\text{ kJ/kg}$) xuống $t_2 = 4^\circ\text{C}$ ($h_2 = 286{,}7\text{ kJ/kg}$) với tốc độ nhập hàng $M = 9{,}6\text{ tấn/24h}$:

$$Q_{21} = \frac{9{,}6 \times 10^3 \times (302 - 286{,}7) \times 10^3}{24 \times 3600} = 1700\text{ W}$$

  • Nhiệt hô hấp của trái cây ở $4^\circ\text{C}$:

$$Q_{22} = E \times q_{hp} = 132 \times 12{,}63 = 1667\text{ W}$$

  • Nhiệt làm lạnh bao bì gỗ ($C_b = 2{,}5\text{ kJ/kg}\cdot\text{K}$): $Q_{23} = 111\text{ W} \implies Q_2 = 3478\text{ W}$.

Xác định năng suất lạnh yêu cầu của máy nén: Áp dụng hệ số thời gian làm việc $b = 0{,}9$ và hệ số tổn thất đường ống $k = 1{,}05$, năng suất lạnh yêu cầu của máy nén được tính toán:

$$Q_{0MN} = \frac{k \times \sum Q}{b} = \frac{1{,}05 \times 7532{,}53}{0{,}9} \times 10^{-3} \approx 21{,}133\text{ kW}$$

Testing và validation

1. Tính toán chu trình nhiệt động (Môi chất R22)

Hệ số nén áp suất:

$$\pi = \frac{p_k}{p_0} = \frac{18{,}034\text{ bar}}{3{,}6767\text{ bar}} = 4{,}905 < 9$$

Do $\pi < 9$, lựa chọn chu trình nén 1 cấp 1 tiết lưu có thiết bị hồi nhiệt quá lạnh lỏng và quá nhiệt hơi hút.

Thông số trạng thái tại các điểm nút trên đồ thị $\log p - h$:

Điểm nút Mô tả trạng thái Nhiệt độ $t$ ($^\circ\text{C}$) Áp suất $p$ (bar) Entanpi $h$ (kJ/kg) Thể tích riêng $v$ ($\text{m}^3\text{/kg}$)
1' Hơi bão hòa khô ra khỏi dàn bay hơi -9 3,6767 401,570 0,064
1 Hơi quá nhiệt vào máy nén (sau hồi nhiệt) 6 3,6767 406,454 0,071
2 Hơi quá nhiệt cao áp sau quá trình nén 90 18,0340 433,170 0,016
2' Hơi bão hòa khô ngưng tụ 47 18,0340 415,930 0,013
3' Lỏng bão hòa ra khỏi bình ngưng 47 18,0340 258,150 0,0009
3 Lỏng quá lạnh trước van tiết lưu 40 18,0340 253,266 0,00088
4 Hỗn hợp hơi - lỏng sau van tiết lưu -9 3,6767 253,266 -
    Áp suất Log p (bar)
         ^
         |
pk=18.03 |             3'             2'               2 (90°C)
         |-------------*--------------*----------------*
         |            /|              |                 \
         |           / |              |                  \ Nén đoạn nhiệt
         |          /  |              |                   \ s = const
         |       3 *   |              |                    \
         |        |    |              |                     \
         |        |    |              |                      \
p0=3.68  |--------*-------------------*-----------------------*
         |        4                   1' (-9°C)               1 (6°C)
         +------------------------------------------------------------>
                                                         Entanpi h (kJ/kg)

Cân bằng nhiệt thiết bị hồi nhiệt:

$$h_1 - h_1' = h_3' - h_3 \implies h_3 = 258{,}15 - 406{,}454 + 401{,}57 = 253{,}266\text{ kJ/kg}$$

  • Năng suất lạnh riêng khối lượng: $q_0 = h_1' - h_4 = 401{,}57 - 253{,}266 = 148{,}304\text{ kJ/kg}$.
  • Lưu lượng môi chất tuần hoàn:

$$G = \frac{Q_{0MN}}{q_0} = \frac{21{,}133}{148{,}304} = 0{,}1425\text{ kg/s}$$

  • Thể tích hút thực tế của máy nén: $V_{tt} = G \times v_1 = 0{,}1425 \times 0{,}071 = 0{,}01012\text{ m}^3\text{/s} = 36{,}43\text{ m}^3\text{/h}$.
  • Công suất nén đoạn nhiệt: $N_s = G \times (h_2 - h_1) = 0{,}1425 \times (433{,}17 - 406{,}454) = 3{,}807\text{ kW}$.
  • Hiệu suất chỉ thị: $\eta_i = \lambda_w + b \times t_0 = 0{,}72 + 0{,}001 \times (-9) = 0{,}711$.
  • Công nén chỉ thị: $N_i = \frac{N_s}{\eta_i} = \frac{3{,}807}{0{,}711} = 5{,}354\text{ kW}$.
  • Công suất ma sát ($P_{ms} = 0{,}025\text{ MPa}$): $N_{ms} = V_{tt} \times P_{ms} = 0{,}01012 \times 25 = 0{,}253\text{ kW}$.
  • Công suất hữu ích trên trục khuỷu: $N_e = N_i + N_{ms} = 5{,}607\text{ kW}$.
  • Công suất điện tiêu thụ ($\eta_{td} = 0{,}95, \eta_{el} = 0{,}85$): $N_{el} = 6{,}94\text{ kW}$.
  • Công suất động cơ định mức lắp đặt (hệ số an toàn $1{,}3$):

$$N_{dc} = 1{,}3 \times N_{el} = 1{,}3 \times 6{,}94 = 9{,}02\text{ kW} \xrightarrow{\text{Lựa chọn}} 11\text{ kW}$$

Kết quả đạt được

Hệ thống thiết bị cơ sở được lựa chọn chính xác theo quy chuẩn công nghiệp:

  1. Máy nén Piston: Chọn 01 máy nén 4 xylanh kiểu $2\Pi20$ (tiêu chuẩn OCT 26.03-943-77).
    • Đường kính xylanh: $67{,}5\text{ mm}$, hành trình piston: $50\text{ mm}$, tốc độ quay: $24\text{ vg/s}$ ($1440\text{ rpm}$).
    • Năng suất thể tích lý thuyết: $V_{lt} = 55{,}4\text{ m}^3\text{/h}$ (đáp ứng $152%$ nhu cầu thể tích thực tế $36{,}43\text{ m}^3\text{/h}$).
    • Động cơ điện truyền động: $11\text{ kW}$.
  2. Thiết bị ngưng tụ: Bình ngưng ống chùm nằm ngang KTP-12 làm mát bằng nước.
    • Diện tích trao đổi nhiệt: $F_k = 12{,}8\text{ m}^2$, gồm 86 ống đồng truyền nhiệt bố trí 4 lối đi.
    • Phụ tải nhiệt dàn ngưng: $Q_k = 26{,}8\text{ kW} \le Q_{k,\text{định mức}} = 43{,}3\text{ kW}$.
  3. Tháp giải nhiệt: Tháp tròn giải nhiệt nước đối lưu cưỡng bức có quạt hút ($q_F = 40\text{ kW/m}^2$).
    • Lưu lượng nước tuần hoàn: $1{,}11\text{ L/s}$, lưu lượng quạt gió: $1{,}38\text{ m}^3\text{/s}$, diện tích tiết diện tháp: $0{,}67\text{ m}^2$.
  4. Dàn bay hơi: 02 dàn làm lạnh không khí đối lưu cưỡng bức Friga-Bohn Model KB 2100.
    • Công suất lạnh mỗi dàn: $15{,}44\text{ kW}$ (Tổng $30{,}88\text{ kW} > Q_{0MN} = 21{,}133\text{ kW}$ đảm bảo hệ số dự phòng an toàn).
    • Bước cánh nhôm $7\text{ mm}$ chống bám tuyết dày, tích hợp điện trở xả đá tự động.

Đổi mới và đóng góp

  • Tối ưu hóa năng lượng nhờ thiết bị hồi nhiệt: Ứng dụng cụm trao đổi nhiệt hồi nhiệt giữa dòng lỏng cao áp ($47^\circ\text{C}$) và dòng hơi hạ áp ($-9^\circ\text{C}$). Nhờ quá lạnh lỏng xuống $40^\circ\text{C}$, năng suất lạnh riêng khối lượng $q_0$ tăng thêm $3{,}3%$, đồng thời tăng độ quá nhiệt hơi hút lên $6^\circ\text{C}$ loại bỏ $100%$ nguy cơ lọt giọt ẩm gây va đập thủy lực phá hỏng van đĩa máy nén.
  • Tính toán cách nhiệt đạt chỉ số kháng nhiệt cao: Thiết kế lớp cách nhiệt Polystirol dày $200\text{ mm}$ đưa hệ số $K$ xuống mức $0{,}21\text{ W/m}^2\cdot\text{K}$ (thấp hơn $40%$ so với định mức $0{,}35\text{ W/m}^2\cdot\text{K}$), giảm $28%$ chi phí điện năng thất thoát qua vỏ bao che so với kho lạnh xây dựng truyền thống.
  • Hệ thống xử lý dầu bôi trơn khép kín 3 tầng: Bình tách dầu nón chặn giảm đột ngột vận tốc kết hợp tấm chắn đục lỗ $\phi 10\text{ mm}$ thu hồi hơn $95%$ lượng dầu bôi trơn bị cuốn theo hơi nén, ngăn màng dầu bám lên bề mặt trong của ống dàn lạnh – nhân tố thường làm giảm $20% - 30%$ hệ số truyền nhiệt thực tế.

Ứng dụng thực tế và triển khai

Hệ thống kho lạnh 120 tấn thiết kế mang tính ứng dụng thực tiễn cao tại các vùng chuyên canh cây ăn trái trọng điểm như Đồng bằng sông Cửu Long (xoài, thanh long, sầu riêng, chôm chôm) hoặc các hợp tác xã dịch vụ nông nghiệp ngoại thành TP. Hồ Chí Minh.

+-------------------------------------------------------------------------------+
|             KẾ HOẠCH TRIỂN KHAI VÀ ƯỚC TÍNH CHI PHÍ ĐẦU TƯ                    |
+-------------------------------------------------------------------------------+
| Hạng mục thiết bị / Thi công                       | Chi phí (VNĐ) | Tỷ trọng |
+----------------------------------------------------+---------------+----------+
| 1. Vỏ kho cách nhiệt Panel EPS/XPS + cửa kho lạnh  | 180.000.000   | 31.0%    |
| 2. Cụm máy nén Piston 2П20 + Động cơ 11 kW         | 150.000.000   | 25.9%    |
| 3. Bình ngưng KTP-12 + Tháp giải nhiệt + Bơm nước  |  85.000.000   | 14.7%    |
| 4. 02 Dàn lạnh Friga-Bohn KB 2100                  |  90.000.000   | 15.5%    |
| 5. Bình phụ trợ, van, đường ống đồng & phụ kiện    |  45.000.000   |  7.8%    |
| 6. Tủ điện điều khiển động lực & nhân công lắp đặt |  30.000.000   |  5.1%    |
+----------------------------------------------------+---------------+----------+
| TỔNG MỨC ĐẦU TƯ DỰ TOÁN                            | 580.000.000   | 100.0%   |
+-------------------------------------------------------------------------------+
  • Phân tích hiệu quả tài chính (ROI):
    • Tỷ lệ hao hụt trái cây giảm từ $25%$ xuống dưới $5%$ (tiết kiệm $\approx 24\text{ tấn}$ sản phẩm/vụ).
    • Với giá trị trung bình $25.000\text{ VNĐ/kg}$, giá trị nông sản bảo toàn đạt $600.000.000\text{ VNĐ/vụ}$.
    • Thời gian hoàn vốn đầu tư trực tiếp ước tính chỉ từ 1,2 đến 1,5 năm vận hành.

Hạn chế và hướng phát triển

  • Hạn chế môi chất lạnh: Đề tài sử dụng Freon R22 có chỉ số ODP (khả năng phá hủy tầng ozone) và GWP (tiềm năng gây nóng lên toàn cầu) nhất định, nằm trong lộ trình cắt giảm theo Nghị định thư Montreal.
  • Hướng nâng cấp mở rộng:
    1. Chuyển đổi môi chất sang các dòng thân thiện môi trường thế hệ mới như R404A, R507A hoặc môi chất tự nhiên Hydrocarbon $R290/\text{NH}_3$ với hiệu suất nhiệt tương đương.
    2. Bổ sung hệ thống điều khiển thông minh IoT dựa trên vi điều khiển PLC/SCADA để giám sát nhiệt độ, độ ẩm từ xa và tự động lập lịch xả đá thông minh theo chênh lệch áp suất qua dàn lạnh.
    3. Lắp đặt hệ thống phát khí Ozone ($O_3$) nồng độ thấp ($0{,}5 - 1{,}5\text{ ppm}$) để khử trùng không khí định kỳ, tiêu diệt bào tử nấm mốc trong buồng trữ.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Nhiệt - Lạnh & Máy Hóa: Cung cấp tài liệu tham khảo hoàn chỉnh từ các bước giải tích nhiệt, cân bằng nhiệt động học, tra cứu đồ thị $\log p - h$ đến quy trình chọn lựa thiết bị phụ trợ chuẩn xác.
  • Kỹ sư vận hành và nhà thầu HVAC/R: Nắm bắt chi tiết thông số kích thước hình học, tải trọng sàn ($0{,}35\text{ tấn/m}^2$), cấu trúc vách bao che và quy chuẩn an toàn khi lắp ráp hệ thống máy nén piston công nghiệp.
  • Chủ trang trại và Doanh nghiệp chế biến nông sản: Nắm rõ bài toán đầu tư - thu hồi vốn rõ ràng, giải pháp kéo dài vụ thu hoạch để nâng cao giá trị thương phẩm xuất khẩu.

Câu hỏi thường gặp

1. Nguồn điện yêu cầu để vận hành kho lạnh 120 tấn này là gì?

Hệ thống yêu cầu nguồn điện 3 pha $380\text{V} / 50\text{Hz}$ với tổng công suất phụ tải lắp đặt khoảng $15 - 18\text{ kW}$ (bao gồm động cơ máy nén $11\text{ kW}$, quạt dàn lạnh $2 \times 520\text{ W}$, bơm nước ngưng và quạt tháp giải nhiệt). Cần trang bị tủ điện bảo vệ mất pha, lệch pha và rơ le nhiệt quá tải.

2. Vì sao đồ án chọn bình ngưng làm mát bằng nước thay vì làm mát bằng không khí?

Tại khu vực TP. Hồ Chí Minh, nhiệt độ không khí mùa nóng có thể lên tới $37{,}3^\circ\text{C}$, nếu dùng bình ngưng giải nhiệt gió thì nhiệt độ ngưng tụ $t_k$ sẽ bị đẩy lên rất cao ($> 55^\circ\text{C}$), làm tăng tỉ số nén $\pi$, giảm mạnh hệ số cấp $\lambda$ và tiêu tốn nhiều điện năng. Thiết bị ngưng tụ ống chùm giải nhiệt bằng nước kết hợp tháp giải nhiệt giữ nhiệt độ ngưng tụ ổn định ở $47^\circ\text{C}$, giúp máy nén vận hành êm ái và tiết kiệm $15% - 20%$ điện năng tiêu thụ.

3. Giải pháp chống ngập lỏng cho máy nén trong hệ thống hoạt động như thế nào?

Hệ thống sử dụng cơ chế bảo vệ 3 cấp: (1) Bình tách lỏng đặt trên đường hút làm giảm đột ngột vận tốc dòng hơi và chuyển hướng dòng để giọt lỏng rơi xuống đáy; (2) Thiết bị hồi nhiệt gia nhiệt hơi bão hòa từ $-9^\circ\text{C}$ lên $6^\circ\text{C}$ trước khi vào xilanh; (3) Van tiết lưu nhiệt có bầu cảm ứng gắn chặt trên đường hút để tự động điều chỉnh độ mở kim van theo độ quá nhiệt thực tế.

4. Chiều cao chất tải 3m có gây dập nát trái cây ở các lớp đáy không?

Toàn bộ 120 tấn trái cây được phân bố đều trong các pallet và thùng gỗ/nhựa tiêu chuẩn chịu lực ($E_{bb} = 12\text{ tấn}$). Tải trọng phân bổ lên sàn đạt $0{,}35\text{ tấn/m}^2$, trọng lượng các tầng trên được triệt tiêu qua khung chịu lực của thùng chứa, không đè trực tiếp lên quả, đảm bảo thông thoáng luồng gió lạnh xuyên qua các kiện hàng.

5. Chi phí bảo trì định kỳ cho hệ thống kho lạnh này ước tính bao nhiêu?

Chi phí bảo dưỡng định kỳ hàng năm ước tính khoảng $15 - 20$ triệu VNĐ (bao gồm: bổ sung/thay dầu bôi trơn lạnh, vệ sinh cáu cặn bình ngưng ống chùm, thay lõi phin sấy lọc silicagel và cân chỉnh van an toàn định kỳ).

Kết luận

Đồ án "Thiết kế hệ thống kho lạnh bảo quản trái cây năng suất 120 tấn" đã giải quyết trọn vẹn bài toán kỹ thuật nhiệt lạnh ứng dụng trong nông nghiệp sau thu hoạch. Qua việc kết hợp chặt chẽ giữa lý thuyết truyền nhiệt - truyền chất và tính toán chu trình nhiệt động học thực tế, công trình đã đưa ra một bản thiết kế khả thi cao: tối ưu hóa kết cấu bao che cách nhiệt polystirol $200\text{ mm}$ ($K = 0{,}21\text{ W/m}^2\cdot\text{K}$), cân bằng chính xác phụ tải lạnh ($Q_{0MN} = 21{,}133\text{ kW}$), lựa chọn đồng bộ máy nén piston $2\Pi20$ cùng hệ thống bình ngưng ống chùm KTP-12 và dàn lạnh Friga-Bohn KB 2100. Giải pháp không chỉ đảm bảo duy trì chất lượng tươi ngon của nông sản trong suốt chu kỳ bảo quản mà còn mang lại hiệu quả kinh tế rõ rệt với thời gian thu hồi vốn nhanh, đóng góp tích cực vào chuỗi giá trị logistics lạnh tại Việt Nam.
