Tổng quan về giáo trình

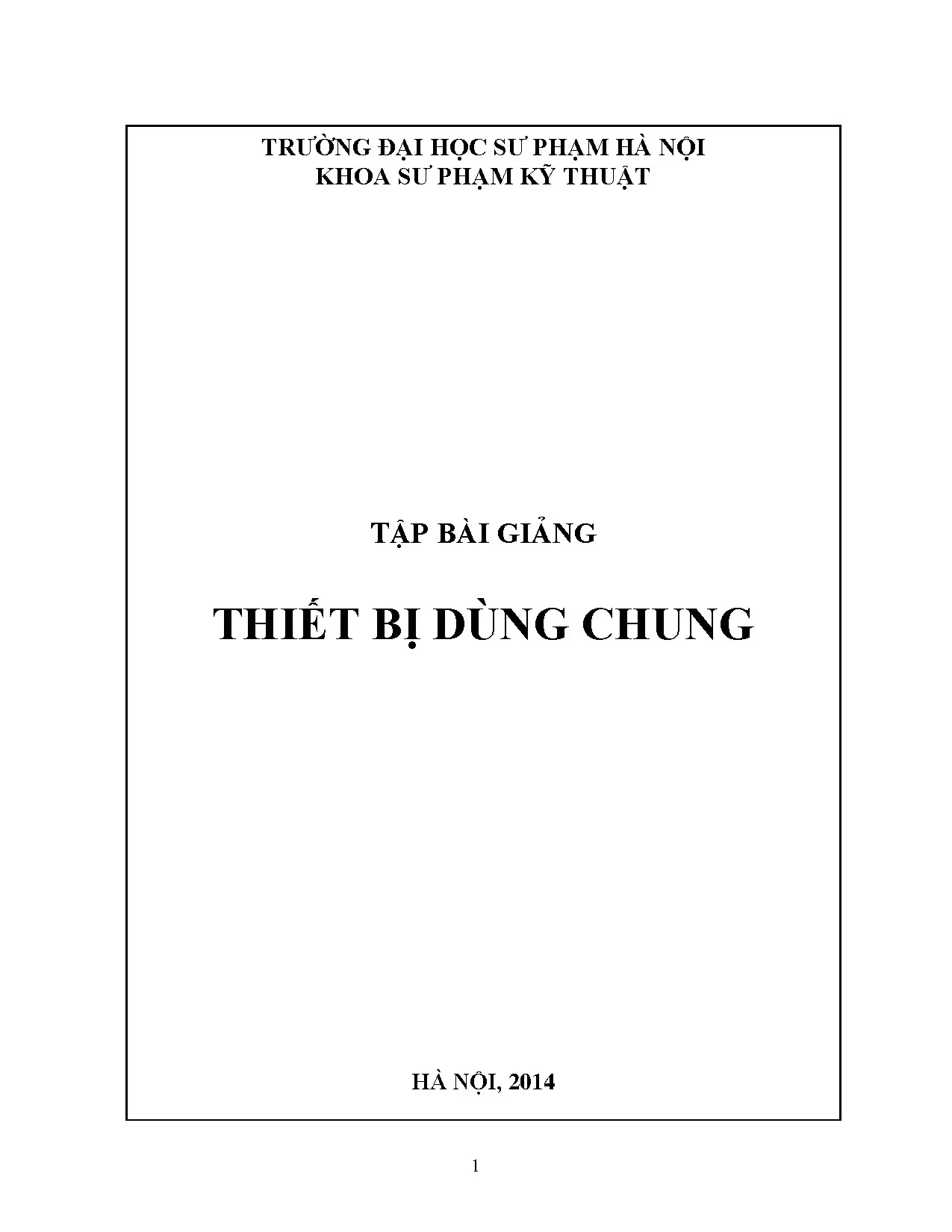

Tập bài giảng Thiết bị dùng chung do Khoa Sư phạm Kỹ thuật, Trường Đại học Sư phạm Hà Nội biên soạn năm 2014, là tài liệu giảng dạy chuyên ngành dành cho sinh viên thuộc các khối ngành đào tạo sư phạm kỹ thuật, quản lý thiết bị giáo dục và các chuyên ngành liên quan đến phương tiện dạy học. Trong chương trình đào tạo đại học, học phần này giữ vai trò trang bị kiến thức kỹ thuật ứng dụng cơ sở, giúp người học làm chủ các thiết bị kỹ thuật điện tử và thiết bị văn phòng được sử dụng phổ biến trong nhà trường.

Mục tiêu học tập của tập bài giảng tập trung vào ba khía cạnh chính:

  • Hiểu rõ nguyên lý làm việc vật lý, sơ đồ khối chức năng và các thông số kỹ thuật tiêu chuẩn của thiết bị nghe nhìn và thiết bị văn phòng.
  • Thực hiện chính xác các quy trình lắp đặt, phối ghép tín hiệu hình ảnh - âm thanh, căn chỉnh tham số vận hành theo từng mục đích sư phạm cụ thể.
  • Nắm vững các quy tắc an toàn điện, kỹ thuật bảo quản định kỳ và phương pháp chẩn đoán, xử lý các sự cố kỹ thuật thông thường tại chỗ.

Tài liệu được phân chia thành hai khối kiến thức: Phần 1: Thiết bị điện tử (tập trung vào máy thu vô tuyến truyền hình, đầu đọc đĩa quang VCD/DVD, hệ thống tăng âm - loa - micro) và Phần 2: Thiết bị văn phòng (trọng tâm là máy photocopy và quy trình sao chụp tài liệu). Cách tiếp cận của bài giảng đi từ bản chất kỹ thuật vật lý (sóng vô tuyến, quang học bán dẫn, âm học phòng học, hiện tượng tĩnh điện quang dẫn) đến thông số kỹ thuật, kỹ thuật đấu nối và thao tác điều khiển mặt máy. Điểm đặc thù của tài liệu là phân tích sâu sự tương thích giữa thông số thiết bị với môi trường phòng học và các hoạt động sư phạm.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

  1. Sử dụng máy thu vô tuyến truyền hình trong dạy học:

    • Phân loại và thông số: Cung cấp cách nhận diện thiết bị qua mã hiệu và kích thước (như Samsung 21M16 kích thước 21 inch, Sony KLV-32V400A kích thước 32 inch); tỷ lệ màn hình 4:3 và 16:9; công nghệ màn hình CRT, LCD, Plasma, OLED. Phân tích các hệ truyền hình (OIRT, CCIR, FCC), hệ màu (NTSC, PAL, SECAM) và chuẩn âm thanh (D/K 6,5 MHz, B/G 5,5 MHz, M 4,5 MHz).
    • Giao tiếp kết nối: Cổng RCA (vàng Composite, trắng Audio L, đỏ Audio R), BNC, S-Video (tách tín hiệu chói Y và tín hiệu màu C), Video Component (Y, Pb/Cb, Pr/Cr), VGA và HDMI.
    • Vận hành và an toàn: Tính toán khoảng cách nhìn tối ưu cho màn CRT ($d \ge 6 \times \text{đường chéo}$, ví dụ TV 23 inch yêu cầu cự ly tối thiểu $3,5\text{ m}$); quy tắc tản nhiệt (cách tường tối thiểu $20\text{ cm}$); kỹ thuật chống sét cho ăng-ten; xử lý lỗi ma ảnh (ghosting do phản xạ sóng/sai trở kháng $75,\Omega$ hoặc $300,\Omega$), hiện tượng sậm uốn dợn sóng kèm ù tiếng (chỉnh chế độ LOCAL-DX), nhiễm từ và nhận biết đèn hình CRT bị suy giảm chất lượng qua mốc thời gian khởi động 30 giây.

  2. Sử dụng đầu đọc đĩa (VCD, DVD) trong dạy học:

    • Nguyên lý quang học: Cấu tạo đầu đọc (mạch nguồn, mắt đọc laser, khối cơ servo, khối vi xử lý, khối giải mã D/A); nguyên lý ghi đọc bằng chùm laser bán dẫn Ga-As bước sóng $780\text{ nm}$ qua thấu kính hội tụ lên các hố lõm (pit) và đỉnh phẳng; chuẩn lưu trữ đĩa CD ($72\text{ phút}$ / $650\text{ MB}$), đĩa VCD (chuẩn MPEG-1, $74\text{ phút}$), đĩa DVD (chuẩn MPEG-2 đến MPEG-4, hệ tập tin UDF/ISO 9660).
    • Phân loại DVD: Các định dạng DVD-ROM, DVD-R, DVD+R, DVD-RW, DVD+RW; các chuẩn dung lượng gồm DVD-5 ($4,7\text{ GB}$), DVD-9 ($8,5\text{ GB}$), DVD-10 ($9,4\text{ GB}$) và DVD-18 ($17\text{ GB}$).
    • Phối ghép tín hiệu: Xuất hình Component, S-Video; xuất âm thanh số Coaxial (đồng trục) và Toslink (quang); xuất âm thanh đa kênh 5.1 (Front L/R, Surround Ls/Rs, Center, Subwoofer) và 7.1 (bổ sung Surround Back Lb/Rb); kỹ thuật ánh xạ số kênh khi tăng âm có số ngõ vào ít hơn ngõ ra của DVD; bảo quản đĩa quang và vệ sinh mắt đọc.

  3. Sử dụng hệ thống tăng âm, loa, micro:

    • Công nghệ âm thanh: So sánh hệ thống Mono (đồng nhất pha, không định hướng không gian), Stereo (2 kênh tạo âm hình biểu kiến) và các chuẩn âm thanh vòm: Dolby Pro Logic (5 loa), THX (7.1 bổ sung 2 loa sườn), Dolby Digital AC-3 (6 kênh số độc lập, 5 kênh chính dải tần $3\text{ Hz} - 20\text{ kHz}$ và 1 kênh siêu trầm LFE).
    • Thông số kỹ thuật: Tăng âm (công suất ra danh định, công suất tiêu thụ với hiệu suất $< 50%$, dải tần tiếng nói $100\text{ Hz} - 3\text{ kHz}$ và âm nhạc $30\text{ Hz} - 15\text{ kHz}$); Loa (công suất danh định/đỉnh, trở kháng $4,\Omega, 8,\Omega, 16,\Omega$, dải tần, vật liệu vỏ gỗ/nhựa); Micro (phân loại điện động trở kháng $600,\Omega$, áp điện, than, micro băng; búp sóng định hướng).
    • Quy tắc phối ghép và căn chỉnh: Điều kiện phối hợp công suất ($P_{\text{loa}} \ge P_{\text{ampli}}$), trở kháng ($Z_{\text{loa}} \ge Z_{\text{ampli}}$) và đồng pha cực tính (+/-); phương pháp điều khiển mặt máy ampli (khối Master, khối Mic, khối Echo với các nút Vol, Repeat, Delay, khối Music, nút Gain -20dB, Loudness 3S); quy trình chỉnh âm cho dạy học (tắt Echo, tăng Mid, hạ Bass/Treble, Balance ở giữa) và sinh hoạt văn nghệ (dải tần mở rộng $30\text{ Hz} - 15\text{ kHz}$, phối hợp Echo và cân bằng nhạc - lời).

  4. Sử dụng máy photocopy trong công tác văn phòng:

    • Nguyên lý vật lý: Hiện tượng tích điện tĩnh cao áp hàng chục ngàn volt trên trục cảm quang Selenium; sự tạo ảnh quang học và giải phóng điện tích vùng sáng; quá trình hút bột mực từ, ép chuyển mực lên giấy in; hệ thống sấy ép gồm 3 trục (trục ép nhựa mềm, trục nhiệt $150^\circ\text{C}$ làm nóng chảy mực, trục nỉ tẩm dầu làm sạch); cơ chế khử tĩnh điện bề mặt trống in.
    • Vận hành và bảo quản: Cấu tạo mặt kính, thước tỷ lệ, nắp đậy, bàn điều khiển, khay giấy chính, khay hông, khay đảo mặt; quy định môi trường đặt máy ($10 - 30^\circ\text{C}$, độ ẩm $15 - 85%$, cách tường tối thiểu $25\text{ cm}$); định lượng giấy tiêu chuẩn ($60 - 90\text{ g/m}^2$).

Kiến thức nền tảng được xây dựng

  • Vật lý điện từ và truyền sóng: Cơ chế lan truyền sóng vô tuyến tầm nhìn thẳng VHF/UHF, hiện tượng phản xạ sóng gây ma ảnh, hiện tượng phối hợp trở kháng đường truyền cao tần ($75,\Omega$ cáp đồng trục và $300,\Omega$ cáp song hành).
  • Kỹ thuật quang điện tử và lưu trữ số: Nguyên tắc bức xạ laser bán dẫn Ga-As, tương tác quang học trên các vi cấu trúc pit/land của đĩa quang, cấu trúc tập tin UDF/ISO 9660.
  • Âm học kỹ thuật và xử lý tín hiệu: Sự cảm nhận âm học của tai người, đặc tính dải tần âm thanh tự nhiên (tiếng nói vs. âm nhạc), quan hệ pha giữa các kênh loa, hiện tượng tự kích larsen (rú rít).
  • Vật lý tĩnh điện và nhiệt học: Tác động của tĩnh điện trong công nghệ sao chụp quang học, cơ chế nung chảy mực ở nhiệt độ $150^\circ\text{C}$ và sự phân tán nhiệt cưỡng bức trong thiết bị công suất.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Đấu nối chính xác hệ thống cáp AV, cáp Component, HDMI, Coaxial, Optical; đấu nối dây loa đúng cực tính và phối hợp trở kháng phù hợp giữa tăng âm và loa.
  • Kỹ năng phân tích: Đọc hiểu và phân tích các thông số kỹ thuật ghi trên tem nhãn thiết bị (điện áp định mức, công suất tiêu thụ VA/W, trở kháng tải, độ nhạy micro, định lượng giấy).
  • Kỹ năng thực hành vận hành: Thực hiện quy trình dò đài thủ công/tự động, cài đặt đúng hệ màu (PAL/NTSC/SECAM) và hệ tiếng (D/K, B/G, M); căn chỉnh các chiết áp âm sắc trên tăng âm theo từng tình huống sư phạm; đặt bản gốc đúng cữ trên mặt kính máy photocopy và xử lý hiện tượng kẹt giấy.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp tiếp cận sư phạm kỹ thuật thực hành. Cấu trúc bài giảng kết hợp chặt chẽ giữa phần lý thuyết nguyên lý và hệ thống sơ đồ phần cứng trực quan:

                      +-----------------------------+
                      |   Nguyên lý vật lý cơ bản   |
                      | (Điện từ, Quang học, Âm học)|
                      +--------------+--------------+
                                     |
                                     v
                      +-----------------------------+
                      |   Thông số & Cấu tạo khối   |
                      |   (Sơ đồ mạch, Cổng kết nối)|
                      +--------------+--------------+
                                     |
                                     v
                      +-----------------------------+
                      |    Quy trình lắp đặt &      |
                      |    Kỹ thuật phối ghép       |
                      +--------------+--------------+
                                     |
                                     v
                      +-----------------------------+
                      |  Chẩn đoán, Khắc phục lỗi   |
                      |  & Bảo dưỡng định kỳ        |
                      +-----------------------------+

Tài liệu cung cấp các tình huống kỹ thuật (case studies) gắn liền với môi trường học đường:

  • Tình huống 1: Máy thu hình đặt trong khu vực nhà cao tầng bị hiện tượng ma ảnh do thu sóng phản xạ; sinh viên áp dụng các biện pháp kiểm tra hướng ăng-ten, tạo khoảng cách $10\text{ cm}$ giữa dây dẫn và vật kim loại, hoặc điều chỉnh mạch phối hợp trở kháng $75,\Omega / 300,\Omega$.
  • Tình huống 2: Tăng âm bị méo tiếng hoặc nóng bất thường do đấu nối loa sai trở kháng ($Z_{\text{loa}} < Z_{\text{ampli}}$) hoặc lệch cực tính dây loa.
  • Tình huống 3: Đĩa VCD/DVD bị vấp tín hiệu do bụi bẩn cụm quang học; quy trình sử dụng đĩa lau chuyên dụng hoặc xử lý vết xước bề mặt bằng chất làm sạch trung tính.
  • Tình huống 4: Máy photocopy bị kẹt giấy hoặc mờ bản in do sử dụng giấy không đúng định lượng ($< 60\text{ g/m}^2$) hoặc máy đặt trong môi trường độ ẩm vượt quá $85%$.

Phương pháp đánh giá học phần dựa trên khả năng giải thích nguyên lý thiết bị, độ chính xác trong việc lựa chọn dây cáp và cổng giao tiếp, kỹ năng thao tác trên bàn điều khiển mặt máy và tốc độ phát hiện, xử lý các sự cố kỹ thuật thông thường. Về mặt tự học, sinh viên được hướng dẫn nghiên cứu tài liệu hướng dẫn sử dụng kèm theo máy (manual), quan sát tem thông số phía sau thân máy và đối chiếu với các sơ đồ hướng dẫn trong bài giảng.

Điểm nổi bật và cập nhật

  • Hệ thống hóa thiết bị chuyển giao công nghệ: Giáo trình phản ánh giai đoạn chuyển giao công nghệ quan trọng trong giáo dục, đặt song song các thiết bị analog truyền thống (đèn hình CRT, cáp song hành $300,\Omega$, băng từ VCR, đĩa VCD MPEG-1) với các thiết bị số hóa thế hệ mới (màn hình LCD/Plasma/OLED, cổng HDMI, đĩa DVD-18, âm thanh số Dolby Digital AC-3 và ngõ ra quang học Toslink).
  • Tập trung vào tính đặc thù sư phạm: Thay vì phân tích mạch điện tử thuần túy, bài giảng hướng dẫn chi tiết cách cấu hình thiết bị phù hợp với không gian lớp học: ưu tiên dải tần tiếng nói $100\text{ Hz} - 3\text{ kHz}$ của tăng âm để bài giảng rõ ràng, triệt tiêu tiếng vang Echo, tính khoảng cách nhìn an toàn cho học sinh tránh suy giảm thị lực.
  • Tính chuẩn xác của dữ liệu kỹ thuật: Các thông số được cung cấp chính xác theo tiêu chuẩn công nghiệp: bước sóng laser quang học Ga-As ($780\text{ nm}$), nhiệt độ trục sấy máy photocopy ($150^\circ\text{C}$), dải điện áp ổn áp rộng ($100 - 250\text{ V AC}$), trở kháng micro tiêu chuẩn ($600,\Omega$), định lượng giấy tương thích ($60 - 90\text{ g/m}^2$) và các khoảng cách lắp đặt an toàn chống quá nhiệt ($20\text{ cm}$ đối với TV, $25\text{ cm}$ đối với máy photocopy).

Đối tượng sử dụng giáo trình

  • Sinh viên đại học/cao đẳng: Sinh viên năm thứ 2 hoặc năm thứ 3 thuộc ngành Sư phạm Kỹ thuật, Sư phạm Vật lý, Công nghệ Giáo dục, Quản lý Thiết bị Trường học tại các trường đại học sư phạm trên cả nước.
  • Yêu cầu kiến thức tiên quyết: Người học cần hoàn thành các học phần Vật lý đại cương (phần Điện học, Từ học, Quang học, Sóng cơ - Âm học) và học phần Kỹ thuật điện tử cơ bản.
  • Giảng viên: Sử dụng làm đề cương bài giảng chính khóa, tài liệu hướng dẫn thực hành xưởng/phòng thí nghiệm thiết bị dạy học, làm căn cứ xây dựng ngân hàng câu hỏi kiểm tra đánh giá.
  • Cán bộ kỹ thuật và quản lý trường học: Dùng làm tài liệu tra cứu kỹ thuật khi tiếp nhận, lắp đặt, bảo dưỡng hệ thống âm thanh giảng đường, phòng học đa phương tiện và thiết bị văn phòng tại các cơ sở giáo dục.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn cho sinh viên ngành Sư phạm Kỹ thuật và cán bộ quản lý thiết bị dạy học cần nắm vững nguyên lý hoạt động, cách lắp đặt và vận hành các thiết bị nghe nhìn - văn phòng trong trường học.

2. Cần kiến thức nền nào để học?

Người học cần nắm vững kiến thức vật lý cơ bản về mạch điện xoay chiều, hiện tượng cảm ứng điện từ, sóng âm, quang học bán dẫn và các khái niệm cơ bản về tín hiệu điện tử.

3. Điểm khác biệt với các giáo trình kỹ thuật điện tử khác?

Bài giảng không tập trung vào việc thiết kế hay sửa chữa vi mạch sâu bên trong mà tập trung vào đặc tính thông số kỹ thuật, kỹ năng phối ghép hệ thống, thao tác điều khiển mặt máy và quy tắc bảo quản an toàn thiết bị trong môi trường sư phạm.

4. Làm sao để tự học giáo trình hiệu quả?

Cần kết hợp việc đọc hiểu nguyên lý với việc quan sát trực tiếp mặt trước, mặt sau của thiết bị thực tế; đối chiếu các cổng kết nối (RCA, Component, S-Video, Coaxial) và thực hành cài đặt thông số theo các bảng hướng dẫn trong tài liệu.

5. Có tài liệu bổ trợ nào kèm theo?

Bài giảng tích hợp đầy đủ sơ đồ bố trí hệ thống loa (Stereo, Surround 5.1, THX 7.1), sơ đồ các nút chức năng mặt máy ampli, bảng ma trận ánh xạ ngõ ra âm thanh DVD khi kết nối với tăng âm ít kênh, cùng hệ thống hình vẽ chỉ dẫn cổng giao tiếp và bảng mã lỗi cơ bản.

Kết luận

Tập bài giảng Thiết bị dùng chung (Khoa Sư phạm Kỹ thuật, Trường Đại học Sư phạm Hà Nội) là tài liệu học thuật có tính ứng dụng thực tiễn cao, hệ thống hóa toàn bộ kiến thức kỹ thuật về các phương tiện dạy học điện tử và thiết bị văn phòng. Giá trị cốt lõi của tài liệu nằm ở việc kết hợp chặt chẽ giữa lý thuyết vật lý kỹ thuật với kỹ năng vận hành, phối ghép và bảo quản thiết bị trong môi trường giáo dục.

Lộ trình học tập đề xuất cho người học gồm: nắm vững các thông số kỹ thuật và chuẩn giao tiếp $\rightarrow$ thực hành phối ghép hệ thống đúng quy chuẩn an toàn $\rightarrow$ rèn luyện kỹ năng phân tích và xử lý các sự cố kỹ thuật thường gặp. Để mở rộng kiến thức, người học có thể tham khảo thêm các tài liệu hướng dẫn kỹ thuật của nhà sản xuất thiết bị và các tiêu chuẩn quốc gia về thiết bị trường học.
