Truyền thông số và tương tự được đơn giản hóa cho sinh viên EE và kỹ sư thực hành

• Tác giả: Carl Nassar
• Trường học: Colorado State University
• Chuyên ngành: Kỹ thuật viễn thông
• Đề tài: Viễn thông được giải mã: Khóa học gọn gàng về truyền thông số (và một số analog) cho sinh viên Kỹ thuật Điện và Kỹ sư thực hành
• Loại tài liệu: Sách giáo khoa
• Năm xuất bản: 2001

Tóm tắt

I. Tổng quan về viễn thông và cấu trúc hệ thống

Viễn thông là lĩnh vực kỹ thuật liên quan đến việc truyền tải thông tin giữa hai hoặc nhiều địa điểm cách xa nhau. Hệ thống viễn thông bao gồm nhiều thành phần phối hợp hoạt động để đảm bảo thông tin được gửi đi và nhận lại một cách chính xác. Một hệ thống viễn thông điển hình gồm nguồn thông tin, bộ mã hóa nguồn, bộ điều chế, kênh truyền, bộ giải điều chế, bộ giải mã nguồn và đích nhận. Nguồn thông tin tạo ra dữ liệu ban đầu. Bộ mã hóa nguồn chuyển đổi dữ liệu sang dạng phù hợp cho truyền tải. Bộ điều chế biến đổi tín hiệu để tương thích với kênh truyền. Trong lịch sử phát triển, viễn thông đã trải qua nhiều giai đoạn. Từ hệ thống analog ban đầu, ngành công nghiệp chuyển dần sang kỹ thuật số. Ưu điểm của kỹ thuật số bao gồm khả năng chống nhiễu tốt, dễ mã hóa và bảo mật cao hơn. Ngày nay, viễn thông số trở thành tiêu chuẩn phổ biến. Các kỹ thuật như mã hóa xung, lượng tử hóa và mã hóa nguồn đóng vai trò then chốt trong tối ưu hóa chất lượng truyền tải.

1.1. Hệ thống viễn thông và định nghĩa cơ bản

Hệ thống viễn thông là tập hợp các thiết bị và quy trình được thiết kế để truyền tải thông tin qua khoảng cách địa lý. Định nghĩa này phân biệt rõ giữa hệ thống truyền thông nói chung và hệ thống viễn thông chuyên biệt. Hệ thống truyền thông có thể hoạt động trong phạm vi hẹp, chẳng hạn kết nối giữa các mạch điện tử trong cùng thiết bị. Hệ thống viễn thông mở rộng phạm vi này ra quy mô toàn cầu. Các thành phần cốt lõi gồm máy phát, kênh truyền và máy thu. Máy phát xử lý và mã hóa thông tin. Kênh truyền mang tín hiệu đi xa. Máy thu nhận và giải mã thông tin. Mỗi thành phần đều có vai trò quan trọng trong việc đảm bảo chất lượng truyền tải tối ưu.

1.2. Từ analog đến kỹ thuật số trong viễn thông

Viễn thông analog là hình thức truyền tải thông tin đầu tiên. Tín hiệu analog mô tả liên tục sự thay đổi của đại lượng vật lý như điện áp hoặc dòng điện. Phương pháp này đơn giản nhưng dễ bị ảnh hưởng bởi nhiễu và suy hao. Viễn thông kỹ thuật số sử dụng chuỗi bit nhị phân để biểu diễn thông tin. Ưu điểm lớn nhất là khả năng tái tạo tín hiệu chính xác tại máy thu. Quá trình chuyển đổi từ analog sang số bao gồm lấy mẫu, lượng tử hóa và mã hóa. Định lý Nyquist quy định tần số lấy mẫu tối thiểu. Lượng tử hóa chuyển đổi giá trị liên tục thành các mức rời rạc. Mã hóa gán mã nhị phân cho mỗi mức lượng tử.

II. Phân tích mạng viễn thông và vấn đề kết nối

Mạng viễn thông là hệ thống viễn thông cho phép nhiều người dùng chia sẻ thông tin cùng lúc. Bài toán kết nối người dùng đặt ra thách thức lớn về hạ tầng và hiệu quả sử dụng tài nguyên. Phương pháp kết nối trực tiếp bằng dây dẫn giữa tất cả các cặp người dùng tỏ ra không khả thi. Với N người dùng, cần N(N-1)/2 dây dẫn. Sáu người cần 15 dây, một trăm người cần gần 50.000 dây, và một triệu người cần hàng tỷ dây. Giải pháp này quá tốn kém và phức tạp để triển khai thực tế. Giải pháp khả thi là sử dụng trung tâm chuyển mạch. Tất cả người dùng kết nối đến trung tâm này. Khi hai người muốn liên lạc, trung tâm thiết lập mạch nối tạm thời giữa họ. Hệ thống điện thoại thường ngày áp dụng nguyên lý này. Các trung tâm chuyển mạch phân cấp xử lý cuộc gọi đường dài. Mạng dữ liệu cục bộ cũng sử dụng kỹ thuật tương tự để kết nối máy tính trong phạm vi hẹp hơn.

2.1. Bài toán kết nối và vai trò của trung tâm chuyển mạch

Trong mạng viễn thông, việc kết nối trực tiếp giữa từng cặp người dùng tạo ra số lượng kết nối tăng theo cấp số nhân. Công thức N(N-1)/2 cho thấy vấn đề nghiêm trọng ngay cả với số lượng người dùng trung bình. Trung tâm chuyển mạch giải quyết bài toán này một cách hiệu quả. Mỗi người dùng chỉ cần một đường dây duy nhất đến trung tâm. Khi cần liên lạc, trung tâm tạo mạch nối tạm thời giữa hai bên. Sau khi kết thúc cuộc gọi, mạch nối được giải phóng cho người dùng khác. Mô hình này cho phép hàng triệu người dùng chia sẻ hạ tầng mạng. Hệ thống phân cấp trung tâm chuyển mạch mở rộng phạm vi kết nối ra toàn cầu.

2.2. Kỹ thuật đa hợp tín hiệu FDM và TDM

Đa hợp tần số (FDM) là kỹ thuật chia băng thông kênh truyền thành nhiều băng tần con. Mỗi cuộc gọi sử dụng một băng tần riêng biệt. Nhiều cuộc gọi truyền đồng thời trên cùng đường dây vật lý. FDM được sử dụng rộng rãi trong hệ thống viễn thông analog. Đa hợp thời gian (TDM) chia thời gian thành các khe cố định. Mỗi cuộc gọi chiếm một khe thời gian riêng. Các cuộc gọi luân phiên sử dụng kênh truyền. TDM phù hợp với hệ thống kỹ thuật số hiện đại. Cả hai kỹ thuật đều tối ưu hóa sử dụng hạ tầng truyền dẫn. Nhiều tín hiệu cùng chia sẻ một đường truyền vật lý thay vì kéo dây riêng cho từng kết nối.

III. Giải pháp truyền dẫn quang và mã hóa nguồn hiệu quả

Truyền dẫn quang là tiến bộ quan trọng nhất trong viễn thông hiện đại. Cáp quang sử dụng ánh sáng truyền qua sợi thủy tinh để mang thông tin. Tốc độ truyền tải có thể đạt tới 10^14 bit mỗi giây, vượt xa khả năng của cáp đồng truyền thống. Cấu trúc cáp quang gồm lõi và vỏ bọc. Ánh sáng truyền trong lõi nhờ hiện tượng khúc xạ toàn phần. Hiện tượng này đảm bảo ánh sáng không thoát ra ngoài, giảm tổn hao tín hiệu đáng kể. Tại đầu thu, photodetector chuyển đổi tín hiệu quang trở lại tín hiệu điện. Song song với tiến bộ phần cứng, mã hóa nguồn đóng vai trò tối ưu hóa dữ liệu trước khi truyền tải. Quá trình lấy mẫu chuyển tín hiệu liên tục thành chuỗi mẫu rời rạc. Lượng tử hóa gán giá trị số cho mỗi mẫu. Mã hóa xung PCM kết hợp cả hai bước. Mã hóa nguồn nhằm giảm tốc độ bit cần truyền mà vẫn giữ chất lượng chấp nhận được. Các kỹ thuật mã Huffman và mã hóa dự đoán giúp nén dữ liệu hiệu quả.

3.1. Cấu trúc và nguyên lý hoạt động của cáp quang

Cáp quang gồm hai phần chính: lõi bằng thủy tinh hoặc nhựa và vỏ bọc bao quanh. Lõi có chiết suất cao hơn vỏ bọc, tạo điều kiện cho hiện tượng khúc xạ toàn phần. Ánh sáng truyền bên trong lõi mà không thoát ra ngoài. Tại đầu phát, laser hoặc LED tạo tín hiệu ánh sáng mang dữ liệu. Tại đầu thu, photodiode PIN hoặc APD chuyển đổi ánh sáng thành tín hiệu điện. Cáp quang có ưu điểm vượt trội so với cáp đồng. Băng thông lớn hơn hàng triệu lần. Không bị ảnh hưởng nhiễu điện từ. Cáp quang đã được đặt dưới đáy biển nối các châu lục, thay thế dần vệ tinh truyền thống.

3.2. Quá trình mã hóa nguồn và lượng tử hóa tín hiệu

Mã hóa nguồn là quá trình chuyển đổi tín hiệu analog sang dạng kỹ thuật số. Bước đầu tiên là lấy mẫu theo định lý Nyquist. Tần số lấy mẫu phải ít nhất gấp đôi tần số cao nhất của tín hiệu gốc. Lượng tử hóa chuyển đổi giá trị mẫu liên tục thành các mức rời rạc. Số mức lượng tử quyết định độ chính xác của tín hiệu tái tạo. Nhiều mức hơn nghĩa là chất lượng tốt hơn nhưng tốc độ bit cao hơn. Bộ lượng tử tốt cần cân bằng giữa chất lượng và tốc độ bit. Các loại lượng tử đều, lượng tử không đều và lượng tử thích ứng được sử dụng tùy ứng dụng. Mã hóa PCM kết hợp lấy mẫu, lượng tử hóa và mã hóa nhị phân thành quy trình thống nhất.

IV. Kết luận và ứng dụng thực tế của viễn thông hiện đại

Viễn thông đã phát triển từ hệ thống điện thoại analog đơn giản thành mạng lưới kỹ thuật số phức tạp bao phủ toàn cầu. Sự tiến bộ này mang lại khả năng kết nối chưa từng có cho hàng tỷ người trên khắp thế giới. Ứng dụng thực tế của viễn thông rất đa dạng. Hệ thống điện thoại cố định vẫn là nền tảng liên lạc cơ bản. Mạng di động mở rộng phạm vi kết nối đến mọi nơi. Internet và mạng dữ liệu cho phép truyền tải văn bản, hình ảnh, video với tốc độ cao. Cáp quang đóng vai trò xương sống của mạng viễn thông hiện đại. Chúng kết nối các trung tâm chuyển mạch, mang lưu lượng dữ liệu khổng lồ qua các đại dương. Công nghệ này đang thay thế dần cáp đồng và cáp đồng trục. Tương lai của viễn thông hướng tới tốc độ cao hơn, độ trễ thấp hơn và kết nối phổ cập hơn. Các công nghệ mới như 5G, Internet vạn vật và truyền thông vệ tinh thấp quỹ đạo mở ra khả năng mới. Hiểu biết nền tảng về viễn thông giúp nắm bắt tiến bộ này hiệu quả.

4.1. Ứng dụng viễn thông trong hệ thống điện thoại hiện đại

Hệ thống điện thoại thường ngày là ứng dụng lâu đời nhất của viễn thông. Hệ thống sử dụng mạng trung tâm chuyển mạch phân cấp. Cuộc gọi đi qua nhiều lớp trung tâm từ lớp 5 đến lớp 4 để xử lý liên lạc đường dài. Các tín hiệu giữa trung tâm chuyển mạch được mã hóa kỹ thuật số. Cáp quang kết nối các trung tâm, đảm bảo tốc độ và chất lượng. Hệ thống phục vụ hàng triệu cuộc gọi đồng thời trên toàn thế giới. Mạng dữ liệu cục bộ là ứng dụng quan trọng khác. Ethernet kết nối máy tính trong phạm vi văn phòng. Internet mở rộng nguyên lý này ra quy mô toàn cầu.

4.2. Xu hướng phát triển và tương lai của ngành viễn thông

Ngành viễn thông đang hướng tới mạng hoàn toàn kỹ thuật số. Cáp quang tiếp tục mở rộng, thay thế hạ tầng cũ. Tốc độ truyền tải tăng liên tục nhờ công nghệ mới. Mạng 5G cung cấp tốc độ di động gigabit, hỗ trợ kết nối thiết bị Internet vạn vật hàng loạt. Truyền thông vệ tinh thấp quỹ đạo hứa hẹn phủ sóng toàn cầu, bao gồm vùng sâu vùng xa. Xu hướng hội tụ mạng đang diễn ra mạnh mẽ. Giọng nói, dữ liệu và video truyền trên cùng hạ tầng IP. Điện toán đám mây và mạng xác định bằng phần mềm thay đổi cách quản lý mạng hiện đại.

Trích đoạn nội dung tài liệu

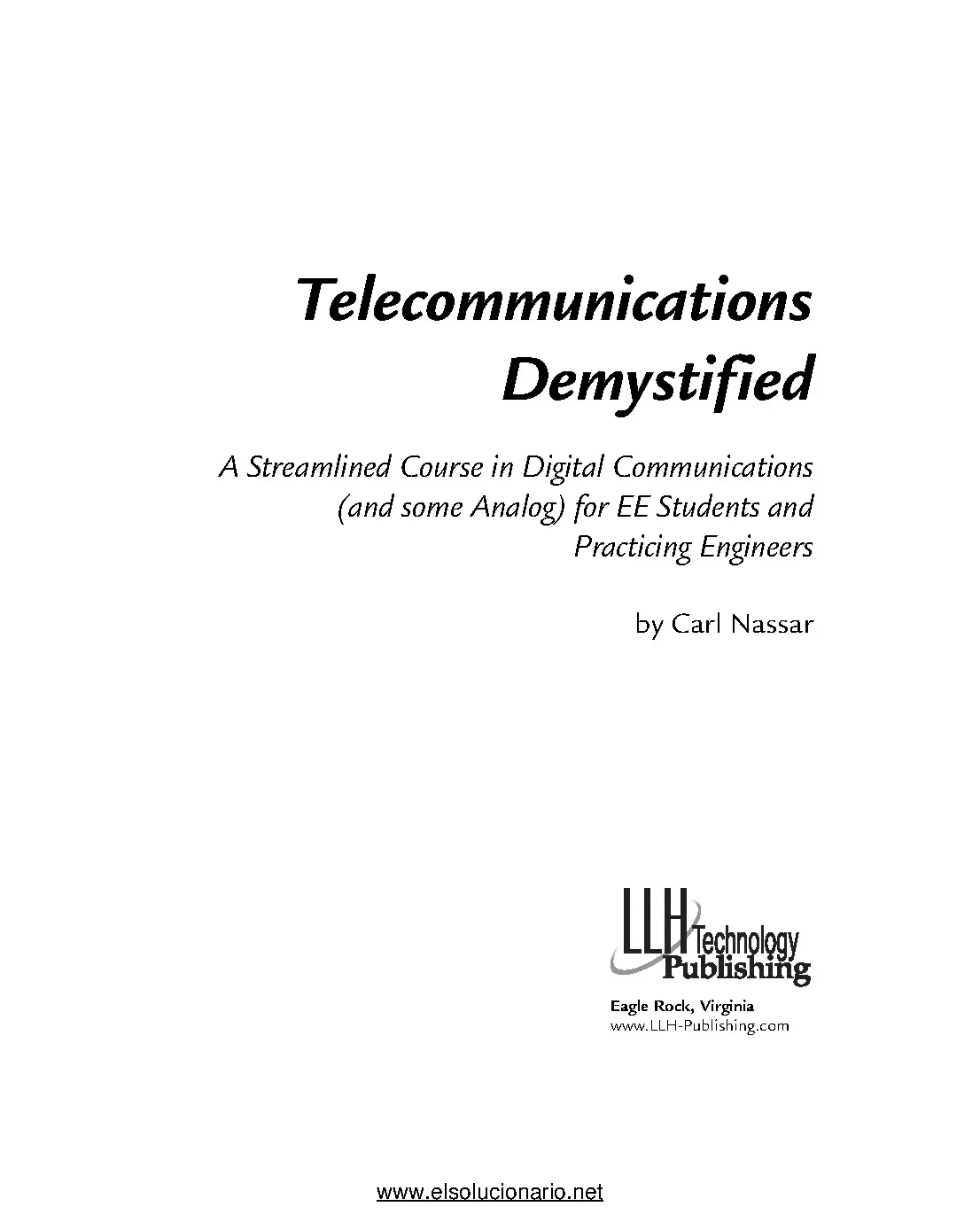

Telecommunications Demystified A Streamlined Course in Digital Communications (and some Analog) for EE Students and Practicing Engineers by Carl Nassar Eagle Rock, Virginia www.net Librar y of Congress Cataloging-in-Publication Data Nassar, Carl, 1968­ Telecommunications demystified / by Carl Nassar. -- (Demystifying technology series) Includes bibliographical references and index.382--dc21 00-062902 Copyright © 2001 by LLH Technology Publishing. All rights reser ved. No part of this book may be reproduced, in any form or means whatsoever, without written permission from the publisher. While ever y precaution has been taken in the preparation of this book, the publisher and author assume no responsibility for errors or omissions. Neither is any liability assumed for damages resulting from the use of the information contained herein. Printed in the United States of America 10 9 8 7 6 5 4 3 2 1 Cover design: Jim Johnson Developmental editing: Carol Lewis Production: Kelly Johnson Visit us on the web: www.com For revisions and updates, check www.net 1 Introducing Telecommunications . 1 The Parts of a Communication System . 2 An Example of a Communication System . 3 Four Examples and an Erratic History Lesson . 4 Analog and Digital Communication Systems . 6 Some Introductory Definitions . 7 And Digital Became the Favorite . 8 Making It Digital . 9 Congrats and Conclusion . 2 Telecommunication Network Basics . 2 Connecting People with Telephones . 2 Connecting More People, Farther Apart . 14 Multiplexing�An Alternative to a Lot of Wire . 16 First There Was FDM . 16 Along Came TDM . 18 POTS: Plain Old Telephone System . 19 Long Distance Calls . 20 Connecting the Call . 20 The Signals Sent from Switching Center to Switching Center . 21 Class 5 to Class 4 . 22 Other Signals between Switching Centers . 28 Fiber-optic Links . 29 Data Communication Networks . 33 Local Area Networks (LANs) . 38 3 A Review of Some Important Math, Stats, and Systems . 3 The Distribution Function: One Way to Describe x . 3 The Density Function: A Second Way to Describe x . 40 The Mean and the Variance . 43 Multiple Random Variables . 45 Expressing Yourself, or a Complete Statistical Description . 47 Expressing Some of Yourself, or a Partial Description . 47 And in Telecommunications � . 48 Signals and Systems: A Quick Peek . 50 Another Way to Represent a Signal: The Fourier Transform . 53 A Linear Time Invariant (LTI) System . 55 Some Special Linear Time Invariant (LTI) Systems . x 4 Source Coding and Decoding: . 4 The Information in the Samples . 62 Getting Back All the Information from the Samples . 64 Some Commonly Used Words . 66 Zero-order Hold Sampling . 67 The Information in the Samples . 69 The Information in the Samples . 71 Meet the Quantizer . 73 Who wants it? . 74 Types of Quantizers. 76 The Good Quantizer . 77 What Is a Good Quantizer? . 77 Measures of Performance . 78 Creating the Good Quantizer . 86 The Quantizer and the Telephone . 88 Source Coding: Pulse Code Modulator (PCM) . 92 Introducing the PCM . 93 The �Good� PCM . 94 Source Decoder: PCM Decoder . 96 The Idea Behind Predictive Coding . 97 The Predicted Value and the Predictive Decoder . 98 The Delta Modulator (DM) . 99 How the DM creates an . 99 The Block Diagram of the DM . 100 The Sampler and the Quantizer in the DM .net The Signals in the DM . 104 Overload and Granular Noise . 107 The Predicted Value . 109 The Block Diagram . 109 Congrats and Conclusion . 111 5 Getting It from Here to There: . 118 Phase-encoded Modulators . 120 Which Modulator to Use? . 131 Choosing a Modulation Method . 131 Just-in- Time Math, or How to Make a Modulator Signal Look Funny . 136 Representing Modulated Signals . 145 Bring it Home, Baby, or Demodulators . 146 What Demodulators Do . 146 The Channel and Its Noise . 147 Building a Demodulator, Part I�the Receiver Front End . 148 What it does . 148 An orthonormal basis for r(t) . 148 Representing r(t) as a vector using the orthonormal basis . 149 Building the Receiver Front End . 152 The Rest of the Demodulator, Part II�The Decision Makers . 152 What It Does . 152 How It Works . 153 How to Build It . 156 The Correlator Receiver . 157 The Matched Filter Receiver�Version 1 . 158 The Matched Filter Receiver �Version 2 . 159 How Good Is It Anyway (Performance Measures). 162 for Simple Cases . 162 The BPSK Modulator Remembered .net The BPSK Demodulator: A Summary . 163 Some Well-known P( . 166 What We Just Did . 167 6 Channel Coding and Decoding: . 0 Simple Block Coding. 172 The Single Parity Check Bit Coder . 175 Channel Coders for Rectangular Codes . 175 Channel Decoders for Rectangular Codes . 176 Linear block codes . 179 Systematic Linear Block Codes . 186 Performance of the Block Coders . 188 Performances of Single Parity Check Bit Coders/Decoders . 188 The Performance of Rectangular Codes . 189 The Performance of Linear Block Codes . 190 Benefits and Costs of Block Coders . 194 7 Channel Coding and Decoding: . 1 Making Sure We� . ve Got It 199 Polynomial Representation . 200 The Trellis Diagram . 203 Using a Trellis Diagram . 206 The Viterbi Algorithm . 212 Performance of the Convolutional Coder. 214 Building Your Own . 217 8 Trellis-Coded Modulation (TCM) . 222 Improving on the Idea . 229 The Receiver End of Things . 231 The TCM Decoder Front End . 233 The Rest of the TCM Decoder . 236 Searching for the Best Path . 242 9 Channel Filtering and Equalizers. i Modulators and Pulse Shaping . 248 The Channel That Thought It Was a Filter . 250 Receivers: A First Try . 251 The Proposed Receiver . 251 Making the Receiver a Good One . 254 The Proposed Receiver: Problems and Usefulness . 257 Optimal Receiver Front End . 258 Optimal Rest-of-the-Receiver . 262 A Problem with the Input, and a Solution. 264 The Final Part of the Optimal Receiver . 270 An Issue with Using the Whitening Filter and MLSE . 271 Zero Forcing Linear Equalizer . 273 Other Equalizers: the FSE and the DFE . 276 10 Estimation and Synchronization . 280 What We Need to Get an Estimate of a Given r . 281 Estimating a Given r, the First Way . 281 Estimating a Given r, the Second Way . 282 Estimating a Given r, the Third Way . 283 Evaluating Channel Phase: A Practical Example . 285 Our Example and Its Theoretically Computed Estimate . 285 The Practical Estimator: the PLL . 290 Updates to the Practical Estimator in MPSK . 296 11 Multiple Access Schemes. 11 What It Is. 11 The Underlying Ideas.1 Modulation�An Overview . 322 AM Modulators�in Time . 325 AM Modulation�in Frequency . 326 Demodulation of AM Signals�Noise-Free Case . 328 An Alternative to AM�DSB-SC . 334 The Modulator in FM . 338 The Demodulator in FM . 339 The Superheterodyne Receiver . 342 Annotated References and Bibliography .net Acknowledgments In this life of mine, I have been blessed with an abundance of won- derful people. This book would be incomplete without at least a page to say “thank you,” for these are people alive in me and, therefore, alive in the pages of this book. Reza Soleymani, your careful guidance through the turmoil that surrounded my Ph. days was nothing short of a miracle. You showed me, through your example, how to handle even the most difficult of situations with grace and grit, both academically and in all of life. Derek Lile, Department Head at CSU—a young faculty could not ask for better guidance. Your thoughtfulness, caring, and gentle support have helped nurture the best of who I am. Steve Shattil, Vice President of Idris Communications, you are indeed a genius of a man whose ideas have inspired me to walk down new roads in the wireless world. Arnold Alagar, President of Idris, thank you for sharing the bigger picture with me, helping guide my research out of obscure journals and into a world full of opportunity. To both of you, I am grateful for both our technological partnerships and our friendships. Bala Natarajan and Zhiqiang Wu, my two long-time Ph. students, your support for my research efforts, through your commitment and dedication, has not gone unnoticed. Thank you for giving so fully of yourselves. Maier Blostien, who asked me to change my acknowledgments page in my Ph. thesis to something less gushy, let me thank you now for saving the day when my Ph. days looked numbered. I appreciate your candor and your daring. Carol Lewis, my publisher at LLH Technology Publishing, thank you for believing in this project and moving it from manuscript to “masterpiece.” Gretchen Brooks Nassar, you hold my hand and invite me to fly off the cliffs and into Oceans of Wonder. Your support in inviting me to pursue my dreams is nothing short of a gift straight from the heavens.net And to the three of you who have loved me my whole life, and given me the best of who you are, Mom (Mona), Dad (Rudy), and Christine (sister)—your love has shaped me and has made this book a possibility. Wow! And to all of you I haven’t mentioned, who appeared in my life and shared your light with me, thank you.net About the Author Carl R., is an engineering professor at Colorado State University, teaching telecommu- nications in his trademark entertaining style. He is also the director of the RAWCom (Research in Advanced Wireless Communications) Laboratory, where he and his graduate students carry out research to advance the art and science of wireless telecommunications. In addition, he is the founder of the Miracle Center, an organization fostering personal growth for individuals and corporations. Since Carl’s undergraduate and graduate school days at McGill University, he has dreamed of creating a plain-English engineering text with “personality.” This book is that dream realized. To contact the author, please write or e-mail him at Carl R. Department of ECE Colorado State University Fort Collins, CO 80523-1373 [e-mail] xiii www.net Foreword I first met the author of this book, Professor Carl Nassar, after he presented a paper at a conference on advanced radio technology. Pro- fessor Nassar’s presentation that day was particularly informative and his enthusiasm for the subject matter was evident. He seemed especially gifted in terms of his ability to explain complex concepts in a clear way that appealed to my intuition. Some time later, his editor asked me if I would be interested in reviewing a few chapters of this book and preparing a short preface. I agreed to do so because, in part, I was curious whether or not his acces- sible presentation style carried over into his writing. I was not disappointed. As you will soon see as you browse through these pages, Professor Nassar does have an uncanny ability to demystify the complexities of telecommunications systems engineering. He does so by first providing for an intuitive understanding of the subject at hand and then, building on that sound foundation, delving into the associated mathematical descriptions. I am partial to such an approach for at least two reasons. First, it has been my experience that engineers who combine a strong intuitive under- standing of the technology with mathematical rigor are among the best in the field. Second, and more specific to the topic of this book, because of the increased importance of telecommunications to our economic and social well-being, we need to encourage students and practicing engineers to enter and maintain their skills in the field. Making the requisite techni- cal knowledge accessible is an important step in that direction.
