Phát Triển Mạng Viễn Thông Tại Hà Nội: Giải Pháp và Công Nghệ Hiện Đại

Khám phá mạng đô thị man, một khái niệm quan trọng trong quy hoạch đô thị, giúp tối ưu hóa không gian sống và phát triển bền vững.

• Tác giả: Ngô Minh Tuấn
• Người hướng dẫn: TS. Phạm Công Hùng
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ Thuật Điện Tử
• Đề tài: Phát Triển Mạng Viễn Thông Tại Hà Nội: Giải Pháp và Công Nghệ Hiện Đại
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2006
• Địa điểm: Hà Nội

Mục lục chi tiết

• 1. CHƯƠNG 1: GIỚI THIỆU MẠNG MAN
• 1.1. Vai trò và vị trí mạng MAN
• 1.2. Các xu hướng phát triển mạng MAN
• 1.3. Các dịch vụ tiêu biểu của mạng MAN
• 2. CHƯƠNG 2: MỘT SỐ CÔNG NGHỆ MẠNG MAN, ĐÁNH GIÁ VÀ LỰA CHỌN CÔNG NGHỆ MẠNG MAN CHO THÀNH PHỐ HÀ NỘI
• 3. CHƯƠNG 3: THAM KHẢO MẠNG MAN – NGN THÀNH PHỐ HỒ CHÍ MINH
• 4. CHƯƠNG 4: CÁC GIẢI PHÁP MAN – NGN CHO THÀNH PHỐ HÀ NỘI
• 5. CHƯƠNG 5: ĐỀ XUẤT MẠNG MAN – NGN CỦA THÀNH PHỐ HÀ NỘI DỰA TRÊN CÁC GIẢI PHÁP, CÔNG NGHỆ HIỆN TẠI VÀ KHUYẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Giới thiệu về phát triển mạng viễn thông tại Hà Nội

Mạng viễn thông tại Hà Nội đang trải qua một giai đoạn phát triển mạnh mẽ. Sự gia tăng nhu cầu sử dụng dịch vụ internet và các ứng dụng công nghệ thông tin đã thúc đẩy sự phát triển của hạ tầng mạng. Các nhà cung cấp dịch vụ viễn thông đang nỗ lực cải thiện chất lượng dịch vụ và mở rộng mạng lưới để đáp ứng nhu cầu ngày càng cao của người dùng.

1.1. Tầm quan trọng của mạng viễn thông

Mạng viễn thông đóng vai trò quan trọng trong việc kết nối các cá nhân và tổ chức. Nó không chỉ giúp trao đổi thông tin mà còn hỗ trợ trong việc phát triển kinh tế và xã hội.

1.2. Xu hướng phát triển công nghệ viễn thông

Công nghệ viễn thông đang chuyển mình với sự xuất hiện của 5G và các giải pháp mạng hiện đại. Điều này tạo ra cơ hội mới cho các doanh nghiệp và người tiêu dùng.

II. Các thách thức trong phát triển mạng viễn thông tại Hà Nội

Mặc dù mạng viễn thông tại Hà Nội đang phát triển, nhưng vẫn còn nhiều thách thức cần phải giải quyết. Các vấn đề như an ninh mạng, quản lý hạ tầng và chi phí đầu tư là những yếu tố quan trọng ảnh hưởng đến sự phát triển bền vững của mạng viễn thông.

2.1. Vấn đề an ninh mạng

An ninh mạng là một trong những thách thức lớn nhất hiện nay. Các cuộc tấn công mạng ngày càng tinh vi, đòi hỏi các nhà cung cấp dịch vụ phải có các biện pháp bảo mật hiệu quả.

2.2. Quản lý hạ tầng mạng

Quản lý hạ tầng mạng hiệu quả là điều cần thiết để đảm bảo chất lượng dịch vụ. Việc nâng cấp và bảo trì hạ tầng mạng cần được thực hiện thường xuyên.

III. Giải pháp công nghệ cho mạng viễn thông tại Hà Nội

Để phát triển mạng viễn thông tại Hà Nội, cần áp dụng các giải pháp công nghệ hiện đại. Việc triển khai công nghệ 5G, mạng quang và các giải pháp đám mây sẽ giúp nâng cao hiệu suất và khả năng phục vụ của mạng.

3.1. Triển khai công nghệ 5G

Công nghệ 5G mang lại tốc độ internet nhanh hơn và độ trễ thấp hơn, giúp cải thiện trải nghiệm người dùng và mở ra nhiều cơ hội mới cho các dịch vụ.

3.2. Sử dụng mạng quang

Mạng quang cung cấp băng thông lớn và độ ổn định cao, là giải pháp lý tưởng cho các doanh nghiệp và tổ chức cần truyền tải dữ liệu lớn.

IV. Ứng dụng thực tiễn của mạng viễn thông tại Hà Nội

Mạng viễn thông không chỉ phục vụ cho nhu cầu cá nhân mà còn hỗ trợ cho các doanh nghiệp trong việc phát triển kinh doanh. Các ứng dụng như thương mại điện tử, giáo dục trực tuyến và y tế từ xa đang ngày càng phổ biến.

4.1. Thương mại điện tử

Thương mại điện tử đang bùng nổ tại Hà Nội, với sự gia tăng của các nền tảng trực tuyến giúp người tiêu dùng dễ dàng tiếp cận sản phẩm và dịch vụ.

4.2. Giáo dục trực tuyến

Giáo dục trực tuyến đã trở thành một xu hướng quan trọng, giúp học sinh và sinh viên tiếp cận kiến thức một cách dễ dàng và linh hoạt.

V. Kết luận về tương lai của mạng viễn thông tại Hà Nội

Tương lai của mạng viễn thông tại Hà Nội hứa hẹn sẽ tiếp tục phát triển mạnh mẽ với sự hỗ trợ của công nghệ mới. Các nhà cung cấp dịch vụ cần chú trọng đến việc cải thiện chất lượng dịch vụ và bảo mật để đáp ứng nhu cầu ngày càng cao của người dùng.

5.1. Dự báo xu hướng phát triển

Dự báo rằng mạng viễn thông sẽ tiếp tục phát triển với sự gia tăng của các dịch vụ mới và công nghệ tiên tiến.

5.2. Vai trò của chính phủ trong phát triển mạng

Chính phủ cần có các chính sách hỗ trợ và khuyến khích đầu tư vào hạ tầng mạng để đảm bảo sự phát triển bền vững.

Nội dung chính

Tổng quan nghiên cứu

Trong vòng 10 năm trở lại đây, lĩnh vực viễn thông đã chứng kiến sự phát triển nhanh chóng và mạnh mẽ, đặc biệt là trong việc xây dựng và phát triển các mạng viễn thông đô thị (MAN) nhằm đáp ứng nhu cầu trao đổi thông tin đa dạng và ngày càng tăng cao. Tại Hà Nội, mạng viễn thông của Bưu điện TP đã và đang cần có những chiến lược phát triển linh hoạt, hiệu quả để bắt kịp xu hướng toàn cầu và phù hợp với yêu cầu phát triển địa phương. Mạng MAN đóng vai trò quan trọng trong việc kết nối các mạng LAN nhỏ lẻ, các trung tâm dữ liệu, các doanh nghiệp và các cơ quan hành chính, tạo thành một hệ thống truyền dẫn dữ liệu đa dịch vụ với khả năng cung cấp các dịch vụ thoại, dữ liệu và hình ảnh chất lượng cao.

Mục tiêu nghiên cứu của luận văn là xây dựng và đề xuất giải pháp phát triển mạng MAN tích hợp công nghệ NGN (Next Generation Network) tại thành phố Hà Nội, nhằm nâng cao hiệu quả khai thác, giảm chi phí đầu tư và đáp ứng nhu cầu đa dạng của khách hàng trong giai đoạn hiện nay và tương lai gần. Phạm vi nghiên cứu tập trung vào mạng viễn thông của Bưu điện Hà Nội, với thời gian khảo sát và phân tích dữ liệu trong khoảng 5 năm gần đây, từ 2001 đến 2006. Ý nghĩa của nghiên cứu được thể hiện qua việc cung cấp các giải pháp công nghệ phù hợp, giúp nâng cao chất lượng dịch vụ, tăng cường khả năng mở rộng và tích hợp các dịch vụ mới trên nền tảng mạng MAN.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu về mạng viễn thông MAN và công nghệ NGN, tập trung vào các khái niệm chính sau:

• Mạng MAN (Metropolitan Area Network): Là mạng kết nối các mạng LAN trong phạm vi thành phố hoặc khu vực địa lý rộng, cung cấp dịch vụ truyền dẫn đa dạng như thoại, dữ liệu, video với tốc độ cao và độ tin cậy cao.
• Công nghệ Ethernet/Gigabit Ethernet: Là công nghệ truyền dẫn phổ biến trong mạng MAN, hỗ trợ tốc độ truyền lên đến 1 Gbps, với khả năng mở rộng và tích hợp các dịch vụ đa phương tiện.
• Công nghệ SONET/SDH-NG: Công nghệ truyền dẫn quang tiên tiến, cung cấp khả năng bảo vệ, phục hồi mạng và quản lý lưu lượng hiệu quả, phù hợp với các dịch vụ truyền dẫn TDM và dữ liệu.
• Công nghệ RPR (Resilient Packet Ring): Giải pháp mạng vòng có khả năng phục hồi nhanh, tối ưu hóa băng thông và giảm độ trễ trong mạng MAN.
• Mạng NGN (Next Generation Network): Mạng thế hệ mới tích hợp các dịch vụ thoại, dữ liệu và đa phương tiện trên nền IP, hỗ trợ quản lý dịch vụ linh hoạt và hiệu quả.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ hệ thống mạng viễn thông của Bưu điện TP Hà Nội, bao gồm các số liệu về quy mô mạng, lưu lượng truyền dẫn, cấu trúc mạng hiện tại và các dịch vụ đang cung cấp. Ngoài ra, nghiên cứu còn tham khảo các báo cáo ngành, tài liệu kỹ thuật của các nhà cung cấp thiết bị như Siemens, Cisco, Alcatel và Nortel, cũng như các mô hình mạng MAN – NGN tại TP Hồ Chí Minh để so sánh và rút ra bài học kinh nghiệm.

Phương pháp phân tích bao gồm:

• Phân tích định lượng: Sử dụng số liệu lưu lượng, tốc độ truyền dẫn, chi phí đầu tư để đánh giá hiệu quả các công nghệ mạng MAN hiện tại.
• Phân tích định tính: Đánh giá các giải pháp công nghệ dựa trên khả năng mở rộng, tính linh hoạt, độ tin cậy và khả năng tích hợp dịch vụ.
• So sánh công nghệ: Đánh giá ưu nhược điểm của các công nghệ Ethernet, SONET/SDH-NG, RPR và MPLS trong bối cảnh mạng MAN tại Hà Nội.
• Khảo sát thực tế: Thu thập ý kiến từ các chuyên gia và nhà quản lý tại Bưu điện Hà Nội về nhu cầu phát triển mạng và các khó khăn hiện tại.

Thời gian nghiên cứu kéo dài khoảng 12 tháng, từ khảo sát thực địa, thu thập dữ liệu đến phân tích và đề xuất giải pháp.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Quy mô và lưu lượng mạng MAN hiện tại: Mạng viễn thông của Bưu điện Hà Nội hiện có quy mô kết nối hàng trăm điểm khách hàng, với lưu lượng truyền dẫn trung bình đạt khoảng 500 Mbps trong giờ cao điểm, chiếm khoảng 70% công suất thiết kế của mạng hiện tại.

2. Hiệu quả công nghệ Ethernet/Gigabit Ethernet: Công nghệ Gigabit Ethernet được sử dụng phổ biến trong mạng MAN, chiếm hơn 60% tổng dung lượng truyền dẫn, giúp giảm chi phí đầu tư khoảng 30% so với các công nghệ truyền thống, đồng thời tăng khả năng mở rộng và tích hợp dịch vụ đa phương tiện.

3. Khả năng phục hồi và quản lý mạng: Công nghệ SONET/SDH-NG và RPR cung cấp khả năng phục hồi mạng nhanh chóng với thời gian dưới 50 ms, đảm bảo độ tin cậy dịch vụ trên 99,99%. Tuy nhiên, chi phí vận hành và quản lý cao hơn khoảng 20% so với Ethernet.

4. Tiềm năng ứng dụng mạng NGN: Việc tích hợp mạng NGN trên nền tảng MAN giúp cung cấp các dịch vụ thoại, dữ liệu và đa phương tiện đồng thời, tăng khả năng quản lý dịch vụ và giảm chi phí vận hành khoảng 25%. Mạng NGN cũng hỗ trợ các dịch vụ mới như VoIP, IPTV và hội nghị truyền hình hiệu quả hơn.

Thảo luận kết quả

Nguyên nhân của các phát hiện trên xuất phát từ xu hướng phát triển công nghệ mạng toàn cầu, trong đó Ethernet/Gigabit Ethernet được ưu tiên do tính linh hoạt, chi phí thấp và khả năng mở rộng cao. So với các nghiên cứu tại TP Hồ Chí Minh, mạng MAN tại Hà Nội có quy mô nhỏ hơn nhưng đang trong giai đoạn mở rộng nhanh, do đó việc lựa chọn công nghệ phù hợp là rất quan trọng.

Việc áp dụng công nghệ SONET/SDH-NG và RPR giúp nâng cao độ tin cậy mạng, phù hợp với các dịch vụ yêu cầu chất lượng cao như truyền hình và thoại. Tuy nhiên, chi phí cao và phức tạp trong quản lý khiến các nhà khai thác cần cân nhắc kỹ lưỡng.

Mạng NGN được đánh giá là xu hướng phát triển tất yếu, giúp tích hợp đa dịch vụ trên một nền tảng duy nhất, giảm chi phí vận hành và tăng tính linh hoạt. Kết quả nghiên cứu cho thấy việc xây dựng mạng MAN – NGN tại Hà Nội là cần thiết và khả thi, đồng thời phù hợp với định hướng phát triển viễn thông quốc gia.

Dữ liệu có thể được trình bày qua biểu đồ so sánh chi phí đầu tư và vận hành giữa các công nghệ, bảng thống kê lưu lượng và tỷ lệ sử dụng dịch vụ trên mạng MAN hiện tại.

Đề xuất và khuyến nghị

1. Triển khai mở rộng mạng Gigabit Ethernet: Tăng cường đầu tư mở rộng mạng Gigabit Ethernet tại các khu vực trọng điểm của Hà Nội nhằm nâng cao dung lượng truyền dẫn, giảm chi phí đầu tư và đáp ứng nhu cầu dịch vụ đa dạng. Thời gian thực hiện dự kiến trong 2 năm, do Bưu điện Hà Nội chủ trì.

2. Áp dụng công nghệ SONET/SDH-NG và RPR cho các dịch vụ yêu cầu cao: Đề xuất sử dụng các công nghệ này cho các dịch vụ truyền hình, thoại và dữ liệu quan trọng, đảm bảo độ tin cậy và chất lượng dịch vụ. Thời gian triển khai trong 1-2 năm, phối hợp với các nhà cung cấp thiết bị.

3. Xây dựng mạng MAN tích hợp NGN: Nghiên cứu và triển khai mạng MAN – NGN nhằm tích hợp các dịch vụ thoại, dữ liệu và đa phương tiện trên nền tảng IP, tăng cường quản lý dịch vụ và giảm chi phí vận hành. Kế hoạch thực hiện trong 3 năm, phối hợp với các đối tác công nghệ như Cisco, Siemens.

4. Đào tạo và nâng cao năng lực quản lý mạng: Tổ chức các khóa đào tạo chuyên sâu về công nghệ mạng MAN và NGN cho đội ngũ kỹ thuật và quản lý của Bưu điện Hà Nội nhằm đảm bảo vận hành hiệu quả và khai thác tối đa các giải pháp công nghệ mới. Thời gian liên tục trong 2 năm.

5. Xây dựng hệ thống giám sát và quản lý mạng hiện đại: Áp dụng các công cụ giám sát mạng tiên tiến để theo dõi lưu lượng, chất lượng dịch vụ và phát hiện sự cố kịp thời, nâng cao hiệu quả quản lý mạng. Thời gian triển khai trong 1 năm, do phòng kỹ thuật Bưu điện Hà Nội thực hiện.

Đối tượng nên tham khảo luận văn

1. Các nhà quản lý viễn thông: Giúp hiểu rõ về xu hướng phát triển mạng MAN và công nghệ NGN, từ đó xây dựng chiến lược phát triển mạng phù hợp với điều kiện địa phương.

2. Kỹ sư và chuyên gia mạng: Cung cấp kiến thức chuyên sâu về các công nghệ mạng MAN, Gigabit Ethernet, SONET/SDH-NG, RPR và NGN, hỗ trợ trong việc thiết kế, triển khai và vận hành mạng.

3. Các nhà cung cấp thiết bị và dịch vụ viễn thông: Tham khảo để phát triển các giải pháp công nghệ phù hợp với nhu cầu thực tế của thị trường Hà Nội và các thành phố lớn khác.

4. Sinh viên và nghiên cứu sinh ngành viễn thông: Là tài liệu tham khảo quý giá cho việc học tập, nghiên cứu và phát triển các đề tài liên quan đến mạng MAN và NGN.

Câu hỏi thường gặp

1. Mạng MAN là gì và vai trò của nó trong viễn thông đô thị?
   Mạng MAN là mạng kết nối các mạng LAN trong phạm vi thành phố, cung cấp dịch vụ truyền dẫn đa dạng với tốc độ cao, giúp kết nối các cơ quan, doanh nghiệp và trung tâm dữ liệu. Vai trò của MAN là tạo thành hạ tầng truyền dẫn quan trọng giữa mạng LAN và mạng WAN, hỗ trợ các dịch vụ thoại, dữ liệu và đa phương tiện.

2. Tại sao Gigabit Ethernet được ưu tiên sử dụng trong mạng MAN?
   Gigabit Ethernet có ưu điểm chi phí thấp, dễ triển khai, khả năng mở rộng cao và hỗ trợ đa dịch vụ. Tốc độ truyền dẫn lên đến 1 Gbps đáp ứng tốt nhu cầu lưu lượng ngày càng tăng, đồng thời tương thích với các thiết bị mạng hiện có.

3. Công nghệ SONET/SDH-NG có điểm mạnh gì?
   SONET/SDH-NG cung cấp khả năng bảo vệ và phục hồi mạng nhanh (dưới 50 ms), quản lý lưu lượng hiệu quả và hỗ trợ đa dịch vụ TDM và dữ liệu. Đây là công nghệ phù hợp với các dịch vụ yêu cầu độ tin cậy cao như truyền hình và thoại.

4. Mạng NGN khác gì so với mạng truyền thống?
   Mạng NGN tích hợp các dịch vụ thoại, dữ liệu và đa phương tiện trên nền IP, cho phép quản lý dịch vụ linh hoạt, tiết kiệm chi phí vận hành và dễ dàng mở rộng, khác với mạng truyền thống thường phân tách các dịch vụ riêng biệt.

5. Làm thế nào để nâng cao hiệu quả vận hành mạng MAN?
   Cần áp dụng các công nghệ tiên tiến như Gigabit Ethernet, SONET/SDH-NG, RPR và NGN, đồng thời xây dựng hệ thống giám sát mạng hiện đại, đào tạo nhân lực kỹ thuật và quản lý chuyên nghiệp để đảm bảo chất lượng dịch vụ và giảm thiểu sự cố.

Kết luận

• Mạng MAN tại Hà Nội đang trong giai đoạn phát triển nhanh, cần áp dụng các công nghệ hiện đại để đáp ứng nhu cầu đa dạng của khách hàng.
• Gigabit Ethernet là công nghệ chủ đạo với ưu điểm chi phí thấp và khả năng mở rộng cao.
• Công nghệ SONET/SDH-NG và RPR cung cấp độ tin cậy cao, phù hợp với các dịch vụ yêu cầu chất lượng.
• Mạng NGN là xu hướng tất yếu, giúp tích hợp đa dịch vụ trên nền tảng IP, nâng cao hiệu quả quản lý và vận hành.
• Đề xuất triển khai các giải pháp công nghệ đồng bộ, đào tạo nhân lực và xây dựng hệ thống giám sát để phát triển mạng MAN bền vững tại Hà Nội.

Tiếp theo, cần tiến hành khảo sát chi tiết hơn về nhu cầu khách hàng và thử nghiệm các giải pháp công nghệ đề xuất. Mời các nhà quản lý và kỹ sư viễn thông tham khảo và áp dụng các kết quả nghiên cứu để nâng cao hiệu quả mạng viễn thông đô thị.

Trích đoạn nội dung tài liệu

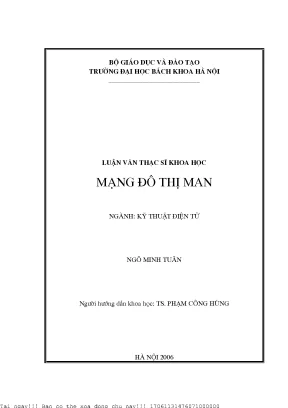

Bé gi¸o dôc vµ ®µo t¹o Trêng ®¹i häc b¸ch khoa hµ néi ___________________________ LuËn v¨n th¹c sÜ khoa häc M¹ng ®« thÞ man NGµnh: kü thuËt ®iÖn tö Ng« minh tu©n Ngêi híng dÉn khoa häc: ts. Ph¹m c«ng hïng Hµ néi 2006 17061131476071000000 Më ®Çu Trong 10 n¨m trë l¹i ®©y, ngêi ta ®ang chøng kiÕn sù thay ®æi v« cïng nhanh chãng vµ m¹nh mÏ trong lÜnh vùc viÔn th«ng. Sù thay ®æi nµy b¾t nguån tõ sù ph¸t triÓn cña c«ng nghÖ, tõ yªu cÇu bïng næ vÒ c¸c dÞch vô còng nh sù linh ho¹t cña c¸c nhµ khai th¸c trong viÖc cung cÊp dÞch vô viÔn th«ng tin häc ®Õn kh¸ch hµng. N»m trong xu thÕ chung ®ã, m¹ng viÔn th«ng cña Bu ®iÖn TP Hµ Néi còng cÇn cã nh÷ng nh÷ng chiÕn lîc ph¸t triÓn nhanh chãng, n¾m b¾t ®îc c¬ héi trong thêi gian nµy.

§Ó triÓn khai cung cÊp dÞch vô mét c¸ch linh ho¹t, mÒm dÎo víi møc chi phÝ hîp lý nhÊt, Bu ®iÖn TP Hµ Néi b¾t buéc ph¶i xem xÐt vµ nghiªn cøu ®Çu t híng tíi mét m¹ng viÔn th«ng ®a dÞch vô phï hîp víi xu híng chung cña thÕ giíi vµ phï hîp víi yªu cÇu ph¸t triÓn trªn ®Þa bµn thµnh phè Hµ Néi. Trªn c¬ së xuÊt ph¸t ®iÓm tõ m¹ng viÔn th«ng hiÖn nay vµ c¨n cø xu híng còng nh yªu cÇu ph¸t triÓn, t¸c gi¶ ®· nghiªn cøu vÒ viÖc x©y dùng m¹ng MAN ë Hµ Néi ®îc thÓ hiÖn trong LuËn v¨n gåm c¸c ch¬ng víi néi dung chÝnh nh sau: Ch¬ng 1: Giíi thiÖu m¹ng MAN Ch¬ng 2: Mét sè c«ng nghÖ m¹ng MAN, ®¸nh gi¸ vµ lùa chän c«ng nghÖ m¹ng MAN cho thµnh phè Hµ Néi. Ch¬ng 3: Tham kh¶o m¹ng MAN – NGN thµnh phè Hå ChÝ Minh Ch¬ng 4: C¸c gi¶i ph¸p MAN – NGN cho thµnh phè Hµ Néi Ch¬ng 5: §Ò xuÊt m¹ng MAN – NGN cña thµnh phè Hµ Néi dùa trªn c¸c gi¶i ph¸p, c«ng nghÖ hiÖn t¹i vµ khuyÕn nghÞ. T¸c gi¶ xin göi lêi tr©n träng c¶m ¬n TiÕn sü Ph¹m C«ng Hïng tËn t×nh híng dÉn vµ gióp ®ì t¸c gi¶ t×m hiÓu, øng dông c¸c c«ng nghÖ m¹ng MAN, 2 c¶m ¬n c¸c ®ång nghiÖp t¹i Bu ®iÖn TP Hµ Néi ®· gióp tham kh¶o c¸c tµi liÖu, sè liÖu m¹ng líi viÔn th«ng Hµ Néi trong thêi gian lµm LuËn v¨n.

Do thêi gian lµm LuËn v¨n còng nh vÒ kh¶ n¨ng tr×nh ®é t¸c gi¶ cßn cã h¹n, v× vËy khã tr¸nh khái nh÷ng thiÕu sãt. T¸c gi¶ mong muèn nhËn ®îc nh÷ng ý kiÕn ®ãng gãp ®Ó LuËn v¨n ®îc hoµn thiÖn h¬n. Xin ch©n thµnh c¶m ¬n. n¨m 2006 Ngêi viÕt LuËn v¨n Ng« Minh Tu©n 3 Môc lôc Néi dung Trang Më ®Çu.

7 15T 15T Danh môc c¸c h×nh ¶nh. 12 15T 15 T Danh môc c¸c b¶ng biÓu. Giíi thiÖu m¹ng MAN .1 Vai trß vµ vÞ trÝ m¹ng MAN .2 C¸c xu híng ph¸t triÓn m¹ng MAN .3 C¸c dÞch vô tiªu biÓu cña m¹ng MAN .1 C¸c dÞch vô cña m¹ng MAN .2 C¸c dÞch vô MetroNet cña TËp ®oµn Bu chÝnh ViÔn th«ng ViÖt 15T 15T 15T Nam (VNPT). Mét sè c«ng nghÖ m¹ng MAN, ®¸nh gi¸ vµ lùa chän c«ng nghÖ 15T 15T 15T m¹ng MAN cho thµnh phè Hµ Néi .1 Mét sè c«ng nghÖ m¹ng MAN tiªu biÓu .2 C«ng nghÖ Ethernet/Gigabit Ethernet .2 Giao diÖn ®êng truyÒn Gigabit ®éc lËp GMII .3 Líp ®iÒu khiÓn truy nhËp ®a ph¬ng tiÖn MAC .4 Líp liªn kÕt logic-Logical Link .3 C«ng nghÖ SONET/SDH-NG .3 Thñ tôc lËp khung tæng qu¸t .4 C«ng nghÖ RPR .1 KiÕn tróc t¸ch ghÐp c¸c gãi d÷ liÖu .2 Sù linh ho¹t cña líp vËt lý .3 Kh¶ n¨ng håi phôc nhanh .4 Ph©n bæ c«ng b»ng b¨ng th«ng .5 ChuyÓn t¶i lu lîng theo ph¬ng thøc qu¶ng b¸ ®Õn c¸c Node 15T 15T 15T hay mét sè Node .6 ThuËn lîi trong viÖc cung cÊp dÞch vô .5 §¸nh gi¸ vµ lùa chän c«ng nghÖ m¹ng MAN .1 §¸nh gi¸ c«ng nghÖ Ethernet .2 §¸nh gi¸ c«ng nghÖ SONET/SDH-NG .3 §¸nh gi¸ c«ng nghÖ RPR .4 Lùa chän c«ng nghÖ m¹ng MAN.

Tham kh¶o m¹ng MAN – NGN thµnh phè Hå ChÝ Minh .1 Vai trß vµ vÞ trÝ cña m¹ng MAN – NGN thµnh phè Hå ChÝ Minh .2 CÊu tróc cña m¹ng MAN – NGN thµnh phè Hå ChÝ Minh .4 Truy nhËp phÝa kh¸ch hµng .3 N¨ng lùc m¹ng MAN .1 Kh¶ n¨ng cung cÊp GE, FE connections .2 Kh¶ n¨ng cung cÊp dÞch vô .4 §¸nh gi¸ gi¶i ph¸p m¹ng MAN – NGN thµnh phè Hå ChÝ Minh .1 §¸nh gi¸ vÒ gi¶i ph¸p, c«ng nghÖ m¹ng lâi .2 §¸nh gi¸ vÒ gi¶i ph¸p, c«ng nghÖ m¹ng biªn .3 §¸nh gi¸ vÒ kh¶ n¨ng cung cÊp dÞch vô .4 §¸nh gi¸ vÒ kh¶ n¨ng kÕt nèi víi m¹ng NGN quèc gia. C¸c gi¶i ph¸p MAN – NGN cho thµnh phè Hµ Néi .1 M¹ng viÔn th«ng cña thµnh phè Hµ Néi hiÖn t¹i .1 Quy m«, ph¹m vi cña m¹ng viÔn th«ng Hµ Néi hiÖn t¹i .2 Nhu cÇu ph¸t triÓn lªn MAN – NGN cña thµnh phè Hµ Néi .2 Gi¶i ph¸p MAN – NGN cña SIEMENS .1 Gi¶i ph¸p vÒ c«ng nghÖ .2 Gi¶i ph¸p vÒ cÊu tróc m¹ng .3 Gi¶i ph¸p MAN – NGN cña CISCO .1 Gi¶i ph¸p vÒ c«ng nghÖ .2 Gi¶i ph¸p vÒ cÊu tróc m¹ng .4 Gi¶i ph¸p MAN – NGN cña ALCATEL .1 Gi¶i ph¸p vÒ c«ng nghÖ .2 Gi¶i ph¸p vÒ cÊu tróc m¹ng .5 Gi¶i ph¸p MAN – NGN cña NORTEL .1 Gi¶i ph¸p vÒ c«ng nghÖ .2 Gi¶i ph¸p vÒ cÊu tróc m¹ng .6 §¸nh gi¸ c¸c gi¶i ph¸p .1 §¸nh gi¸ gi¶i ph¸p m¹ng MAN cña SIEMENS .2 §¸nh gi¸ gi¶i ph¸p m¹ng MAN cña CISCO .3 §¸nh gi¸ gi¶i ph¸p m¹ng MAN cña ALCATEL .4 §¸nh gi¸ gi¶i ph¸p m¹ng MAN cña NORTEL. §Ò xuÊt m¹ng MAN – NGN cña thµnh phè Hµ Néi dùa trªn c¸c 15T 15T 15T gi¶i ph¸p, c«ng nghÖ hiÖn t¹i vµ khuyÕn nghÞ .1 §Ò xuÊt vÒ c«ng nghÖ cÊu tróc m¹ng MAN – NGN .1 CÊu tróc m¹ng .2 CÊu h×nh m¹ng MAN B§HN ®Þnh híng tíi 2010 .3 CÊu h×nh m¹ng MAN B§HN giai ®o¹n t¬ng lai gÇn .4 Yªu cÇu kü thuËt .2 Gi¶i ph¸p qu¸ ®é lªn m¹ng NGN ë Hµ Néi .1 Nguyªn t¾c cña thêi gian qu¸ ®é .2 §Þnh híng trong thêi gian qu¸ ®é: .3 C¸c gi¶i ph¸p cña c¸c h·ng viÔn th«ng: .4 KhuyÕn nghÞ gi¶i ph¸p cô thÓ. 116 15T 15T Tµi liÖu tham kh¶o.

118 15T 15T Phô lôc 6 C¸c ch÷ viÕt t¾t A AAL1 ATM adaptation layer 1 AAL2 ATM adaptation layer 2 ABNF Augmented Backus-Naur form AGW Access Gateway ANSI American National Standards Institute API Application Protocol Interface ATM Asynchronous Transfer Method B BER Bit error rate BGP Border Gateway Protocol BICC Bearer Independent Call Control B-ISDN Broad band ISDN BLM Broad band line module BRAS Broadband Remote Access server C CATV Cable TV CCS7 Common channel signaling No 7 CPG Customer Premises Gateway CSMA/CD Carrier Sense Multiple Access with Collision Detection D DDN Defense Data Network DLU Digital Line Unit DoS Deny of Service DPT Dynamic Packet Transport DSAP Destination service access point DTMF Dual Tone Multi Frequency DWDM Dense Wavelength Division Multiplexing E 7 ETSI European Telecommunications Standard Institute F FC Fibre channel FCS Frame Check Sequence FE Fast Ethernet FR Frame relay FTTB Fiber to the Building FTTP Fiber to the Premises FTTH Fiber to the Home G GBIC Gigabit Interface Converter GE Gigabit Ethernet GFP Generic Framing Protocol GMII Gigabit Media Independent Interface GSA US General Service Administration GSM Global Subscriber Mobile H HDLC High-Level Data Link Control HDTV High definition television HTTP Hyper text transfer protocol I IAD Integrated Access Devices IEEE Institute of Electrical and Electronics Engineers IETF Internet Engineering Task Force IN Intelligent Network INAP Intelligent Network Application Part IP Internet Protocol IPTV Television IP ISDN Integrated service digital network IS-IS Intermediate System-Intermediate System ISP Internet Service Provider ISUP ISDN user part 8 ITU International Telecommunication Union ITU SG ITU group IUA User Adaptation Layer L LLC Logical Link Control LSR Label Switch Routing M M3UA MTP3 User Adaption Layer MAC Media Access Control MAN Metropolitan Area Network MAPOS Multiple Access Protocol over SONET/SDH MCU Multipoint Control Unit MG Media Gateway MGCP Media gateway controller protocol MII Media Independent Interface MMDS Multichannel Multipoint Distribution System MP3 MPEG-1 Audio Layer-3 MPEG Moving Picture Experts Group MPLS Multi-Protocol Label Switching N N-ISDN Narrow band ISDN NNI NGN Next Generation Network O O&M Operation & maintenance OADM Optical Add Demux Multiplexing ODU Optical Channel Data Unit OTN Optical transport network P P2P Peer to Peer PDA Personal Digital Assistant PDH Plesiochronous Digital Hierarchy 9 PDU Packet Data Unit PLMN Public Land Mobile Network POS Packet over SONET/SDH POTS Plain old telephone service PPP Point to Point Protocol PSTN Public Switching Telephony Network PHY Physical Q QoS Quality of Service R RPR Resilent Packet Ring RS Reconciliation Sublayer RTP Real time protocol S SAN Storage Area Network SDH Synchronous Digital Hierarchy SDH-NG SDH Next Generation SIP Session Initial Protocol SLA Services Level Agreement SNAP Subnetwork Access Protocol SOHO Small office/home office SONET Synchronous Optical Networks SSAP Source service access point T TCP Transmission Control Protocol TDM TMN Telecommunications Management Network V VC Virtual Channel VoD Video on demand VoDSL Voice over DSL VoWifi Voice over Wifi 10 W WAN Wide Area Network WCDMA Wide band CDMA Wifi Wide Fidelity WiMAX Worlwide Interoperability for Microwave Access WLAN Wireless LAN X xDSL Digital Subscriber Line family XML Extended mark up language 11 Danh môc c¸c h×nh ¶nh H×nh 2.1: Sù kÕt hîp cña c¸c c«ng nghÖ t¹o ra Gigabit Ethernet .2: KiÕn tróc cña IEEE 802.3: Kho¶ng c¸ch gi÷a c¸c lo¹i c¸p .4: Lîc ®å chøc n¨ng cña GBIC .5: Khung Ethernet víi sãng mang më réng .7: §Þnh d¹ng khung cña IEEE 802.8: M« h×nh SONET/SDH-NG .9: M« h×nh m¹ng truyÒn d÷ liÖu IP trªn SONET/SDH .10: Ng¨n giao thøc vµ khung POS .11: Khung MAPOS phiªn b¶n 1 vµ phiªn b¶n 2 .12: Thñ tôc lËp khung tæng qu¸t .13: Bé giao thøc míi GFP .14: Mèi quan hÖ GFP víi tÝn hiÖu client vµ luång truyÒn t¶i .15: CÊu tróc kÕt nèi m¹ng Ethernet ®iÓm - ®iÓm .16: CÊu tróc t¸ch ghÐp gãi RPR.18: Kh«i phôc m¹ng khi cã sù cè ®øt c¸p quang .19: CÊu tróc kÕt nèi ring gãi.1: M¹ng MAN cña thµnh phè Hå ChÝ Minh .1: CÊu tróc m¹ng chuyÓn m¹ch cña Bu ®iÖn TP Hµ Néi .2: CÊu tróc cña m¹ng truyÒn dÉn cña Bu ®iÖn TP Hµ Néi .3: M¹ng Internet cña Bu ®iÖn TP Hµ Néi hiÖn t¹i .4: Gi¶i ph¸p m¹ng Metro SURPASS hiT 70xx .5: Gi¶i ph¸p m¹ng MAN cho thµnh phè Hµ Néi cña Cisco .6: M¹ng ¸p dông kü thuËt DPT trong Metro khu vùc .7: CÊu tróc tæng quan vµ c¸c líp m¹ng MAN - Alcatel .8: Chång giao thøc m¹ng MAN - Alcatel .9: CÊu tróc m¹ng MAN cña Alcatel .10: Gi¶i ph¸p MAN cho thµnh phè Hµ Néi cña NORTEL .11: Gi¶i ph¸p c¸c thiÕt bÞ m¹ng MAN cña Nortel .1: PSTN vµ truy nhËp Internet .2: Hîp nhÊt m¹ng, node truy nhËp ®a dÞch vô .3: Voice over packet for trunking .4: Voice over packet .5: TriÓn khai Multimedia .6: Gi¶i ph¸p m¹ng NGN cña Siemens .7: Gi¶i ph¸p NGN dùa trªn SURPASS hiE 9200 .9: Gi¶i ph¸p SURPASS IP Local Access .10: Gi¶i ph¸p tÝch hîp PSTN – IP gateway .11: Gi¶i ph¸p cña NEC – m¹ng t¬ng lai gÇn .
