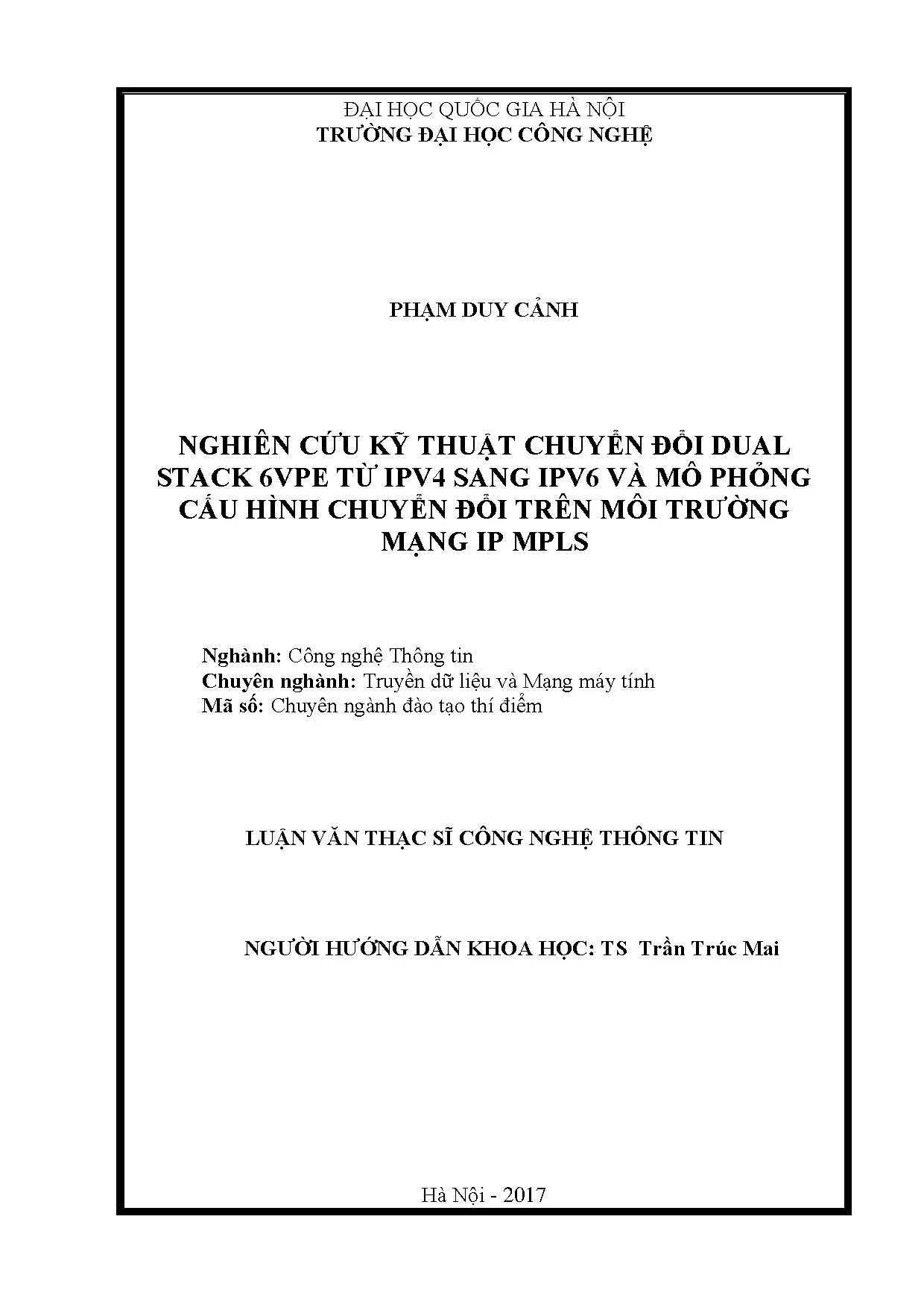

Nghiên Cứu Kỹ Thuật Chuyển Đổi Dual Stack 6VPE Từ IPv4 Sang IPv6

Chuyên khảo kỹ thuật phân tích Nghiêu cứu kỹ thuật chuyển đổi dual stack 6vpe từ ipv4 sang ipv6 và mô phỏng cấu hình chuyển đổi, đánh giá các khía cạnh quan trọng, đề xuất hướng

• Người hướng dẫn: TS Trần Trúc Mai
• Trường học: Đại học Quốc gia Hà Nội
• Chuyên ngành: Công nghệ Thông tin
• Đề tài: Chuyển Đổi Dual Stack 6VPE Từ IPv4 Sang IPv6 Trong Mạng IP MPLS
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2017
• Địa điểm: Hà Nội

Mục lục chi tiết

• THUẬT NGỮ VÀ TỪ VIẾT TẮT
• DANH MỤC HÌNH VẼ
• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ IPV6
• 1.1. Tổng quan về IPv6
• 1.2. Đánh giá ưu nhược điểm của IPv6
• 1.2.1. Ưu điểm
• 1.2.2. Nhược điểm
• 2. CHƯƠNG 2: NGHIÊN CỨU CÁC KỸ THUẬT CHUYỂN ĐỔI IPv4 SANG IPv6
• 2.1. Kỹ thuật Dual stack
• 2.1.1. Tổng quan về kỹ thuật Dual stack
• 2.1.2. Nguyên tắc hoạt động của kỹ thuật Dual stack
• 2.1.3. Ứng dụng của kỹ thuật Dual stack
• 2.2. Kỹ thuật đường hầm
• 2.2.1. Tổng quan về kỹ thuật đường hầm
• 2.2.2. Nguyên tắc hoạt động của việc tạo đường hầm
• 2.2.3. Phân loại kỹ thuật đường hầm
• 2.2.3.1. Tunnel bằng tay
• 2.2.3.2. Tunnel bán tự động (Tunnel Broker)
• 2.2.3.3. Tunnel tự động (6to4 tunnel)
• 2.2.4. Ứng dụng của kỹ thuật đường hầm
• 2.3. Kỹ thuật biên dịch (NAT-PT)
• 2.3.1. Tổng quan về kỹ thuật biên dịch
• 2.3.2. Nguyên tắc hoạt động của kỹ thuật biên dịch
• 2.3.3. Ứng dụng của kỹ thuật biên dịch
• 2.4. Truyền tải IPv6 trên nền MPLS
• 2.4.1. Kỹ thuật 6PE (IPv6 provider edge router)
• 2.4.2. Kỹ thuật 6VPE (VPN Provider Edge Router)
• 3. CHƯƠNG 3: MÔ PHỎNG CẤU HÌNH CHUYỂN ĐỔI TỪ IPV4 SANG IPV6 TRONG MÔI TRƯỜNG MẠNG IP MPLS SỬ DỤNG KỸ THUẬT DUAL STACK 6VPE
• 3.1. Bài toán chuyển đổi từ IPv4 sang IPv6 trong môi trường mạng IP MPLS
• 3.2. Mạng chuyển mạch IP MPLS
• 3.2.1. Sự cần thiết của mạng chuyển mạch IP MPLS
• 3.2.2. Các công nghệ chuyển mạch truyền thống
• 3.2.3. Công nghệ IP/MPLS
• 3.2.4. Hoạt động của mạng chuyển mạch IP MPLS
• 3.3. Lựa chọn kỹ thuật chuyển đổi đáp ứng bài toán
• 3.3.1. Các kỹ thuật đường hầm truyền thống
• 3.3.1.1. Đường hầm bằng tay
• 3.3.1.2. Đường hầm tự động (6to4 tunnels)
• 3.3.2. Kỹ thuật NAT
• 3.3.3. Kỹ thuật Dual stack
• 3.3.4. Kỹ thuật 6PE (IPv6 provider edge router)
• 3.3.5. Kỹ thuật 6VPE (IPv6 on VPN Provider Edge Routers)
• 3.4. Đề xuất kỹ thuật chuyển đổi để giải quyết bài toán đưa ra
• 3.5. Mô phỏng cấu hình chuyển đổi từ IPv4 sang IPv6 sử dụng kỹ thuật Dual stack 6VPE
• 3.5.1. Chương trình sử dụng để mô phỏng mạng
• 3.5.2. Mô hình triển khai
• 3.5.2.1. Mô hình kết nối hiện tại của một nhà cung cấp dịch vụ
• 3.5.2.2. Yêu cầu của bài toán chuyển đổi
• 3.5.3. Mô phỏng quá trình chuyển đổi từ IPv4 sang IPv6
• 3.5.3.1. Mô phỏng mạng IPv4 hiện tại
• 3.5.3.2. Mô phỏng chuyển đổi sử dụng kỹ thuật Dual stack 6VPE
• 3.5.4. So sánh với phương pháp chuyển đổi khác
• 3.5.4.1. Mô phỏng chuyển đổi từ IPv4 sang IPv6 sử dụng kỹ thuật đường hầm bằng tay
• 3.5.4.2. Mô phỏng chuyển đổi từ IPv4 sang IPv6 sử dụng kỹ thuật đường hầm tự động 6to4
• 3.5.4.3. So sánh giữa Kỹ thuật Dual stack 6VPE với Kỹ thuật đường hầm bằng tay, kỹ thuật đường hầm tự động 6to4
• 3.6. Đánh giá và kết luận
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về Chuyển Đổi Dual Stack 6VPE Từ IPv4 Sang IPv6

Chuyển đổi từ IPv4 sang IPv6 là một trong những thách thức lớn nhất trong lĩnh vực mạng hiện nay. Với sự cạn kiệt địa chỉ IPv4, việc áp dụng công nghệ mới như Dual Stack 6VPE trở nên cần thiết. Công nghệ này cho phép cả hai giao thức IPv4 và IPv6 hoạt động song song, giúp các nhà cung cấp dịch vụ dễ dàng chuyển đổi mà không làm gián đoạn dịch vụ. Bài viết này sẽ cung cấp cái nhìn tổng quan về quá trình chuyển đổi này và tầm quan trọng của nó trong mạng IP MPLS.

1.1. Định nghĩa và Tầm quan trọng của IPv6

IPv6 là phiên bản mới của giao thức Internet, được thiết kế để thay thế IPv4. Với không gian địa chỉ lớn hơn, IPv6 giúp giải quyết vấn đề cạn kiệt địa chỉ và hỗ trợ nhiều dịch vụ mới. Việc hiểu rõ về IPv6 là cần thiết để thực hiện chuyển đổi hiệu quả.

1.2. Lợi ích của Kỹ Thuật Dual Stack

Kỹ thuật Dual Stack cho phép các thiết bị mạng hỗ trợ cả IPv4 và IPv6, giúp duy trì tính liên tục trong kết nối. Điều này không chỉ giảm thiểu rủi ro trong quá trình chuyển đổi mà còn tối ưu hóa hiệu suất mạng.

II. Vấn đề và Thách thức Trong Chuyển Đổi IPv4 Sang IPv6

Chuyển đổi từ IPv4 sang IPv6 không chỉ đơn thuần là thay đổi địa chỉ mà còn liên quan đến nhiều vấn đề kỹ thuật phức tạp. Các nhà cung cấp dịch vụ phải đối mặt với nhiều thách thức như khả năng tương thích, chi phí đầu tư và đào tạo nhân lực. Những vấn đề này cần được giải quyết để đảm bảo quá trình chuyển đổi diễn ra suôn sẻ.

2.1. Khó khăn trong Tương Thích Hệ Thống

Nhiều thiết bị và ứng dụng hiện tại chỉ hỗ trợ IPv4, gây khó khăn trong việc tích hợp với IPv6. Việc nâng cấp hoặc thay thế thiết bị là cần thiết nhưng tốn kém.

2.2. Chi Phí và Thời Gian Chuyển Đổi

Chi phí cho việc chuyển đổi từ IPv4 sang IPv6 có thể rất cao, bao gồm chi phí thiết bị, đào tạo nhân viên và thời gian ngừng hoạt động. Điều này có thể ảnh hưởng đến ngân sách của các nhà cung cấp dịch vụ.

III. Phương Pháp Chuyển Đổi IPv4 Sang IPv6 Hiệu Quả

Để thực hiện chuyển đổi hiệu quả, các nhà cung cấp dịch vụ cần áp dụng các phương pháp kỹ thuật phù hợp. Kỹ thuật Dual Stack 6VPE là một trong những giải pháp tối ưu, cho phép duy trì cả hai giao thức trong cùng một mạng. Bài viết sẽ phân tích chi tiết các phương pháp này.

3.1. Kỹ Thuật Dual Stack 6VPE

Kỹ thuật Dual Stack 6VPE cho phép các thiết bị mạng hoạt động đồng thời với cả IPv4 và IPv6. Điều này giúp giảm thiểu rủi ro và đảm bảo tính liên tục trong dịch vụ.

3.2. Kỹ Thuật Đường Hầm

Kỹ thuật đường hầm cho phép truyền tải gói tin IPv6 qua mạng IPv4. Đây là một giải pháp tạm thời hữu ích trong quá trình chuyển đổi, giúp duy trì kết nối giữa các mạng.

IV. Ứng Dụng Thực Tiễn Của Chuyển Đổi Dual Stack 6VPE

Chuyển đổi Dual Stack 6VPE không chỉ là lý thuyết mà còn có nhiều ứng dụng thực tiễn trong mạng IP MPLS. Các nhà cung cấp dịch vụ đã áp dụng thành công kỹ thuật này để cải thiện hiệu suất mạng và đáp ứng nhu cầu ngày càng cao của người dùng.

4.1. Mô Hình Triển Khai Trong Mạng IP MPLS

Mô hình triển khai Dual Stack 6VPE trong mạng IP MPLS cho phép tối ưu hóa việc sử dụng tài nguyên mạng. Điều này giúp cải thiện hiệu suất và giảm thiểu độ trễ trong truyền tải dữ liệu.

4.2. Kết Quả Nghiên Cứu và Đánh Giá

Nghiên cứu cho thấy việc áp dụng Dual Stack 6VPE đã mang lại nhiều lợi ích cho các nhà cung cấp dịch vụ, bao gồm tăng cường khả năng mở rộng và cải thiện chất lượng dịch vụ.

V. Kết Luận và Tương Lai Của Chuyển Đổi IPv4 Sang IPv6

Chuyển đổi từ IPv4 sang IPv6 là một quá trình không thể tránh khỏi trong bối cảnh công nghệ mạng hiện đại. Kỹ thuật Dual Stack 6VPE đã chứng minh được tính hiệu quả và khả năng ứng dụng cao. Tương lai của mạng IP MPLS sẽ phụ thuộc vào khả năng áp dụng thành công các công nghệ mới này.

5.1. Tương Lai Của IPv6 Trong Mạng Toàn Cầu

Với sự phát triển không ngừng của Internet, IPv6 sẽ trở thành tiêu chuẩn mới cho các giao thức mạng. Điều này mở ra nhiều cơ hội cho các nhà cung cấp dịch vụ trong việc phát triển dịch vụ mới.

5.2. Khuyến Nghị Đối Với Các Nhà Cung Cấp Dịch Vụ

Các nhà cung cấp dịch vụ nên đầu tư vào công nghệ Dual Stack 6VPE và đào tạo nhân lực để đảm bảo quá trình chuyển đổi diễn ra suôn sẻ và hiệu quả.

Nội dung chính

Tổng quan nghiên cứu

Sự cạn kiệt hoàn toàn của khoảng 4,3 tỷ địa chỉ IPv4 (chuẩn 32-bit) theo công bố của Tổ chức Cấp phát Số hiệu Internet (IANA) đã đặt hạ tầng viễn thông toàn cầu trước một bước ngoặt bắt buộc. Địa chỉ thế hệ mới IPv6 với chiều dài 128-bit mang tới không gian $2^{128}$ địa chỉ khổng lồ, ước tính tương đương hơn 340 tỷ tỷ tỷ địa chỉ, mở ra khả năng mở rộng không giới hạn cho các dịch vụ Internet vạn vật và mạng di động thế hệ mới. Tuy nhiên, các nhà cung cấp dịch vụ viễn thông tại Việt Nam và trên thế giới đang đối mặt với bài toán kỹ thuật phức tạp: làm thế nào để chuyển đổi hệ thống sang IPv6 khi mạng lõi IP/MPLS hiện hữu đang chứa hơn 100.000 tuyến định tuyến phức tạp mà không làm gián đoạn các dịch vụ khách hàng đang hoạt động.

Luận văn thạc sĩ tập trung giải quyết vấn đề cốt lõi này thông qua mục tiêu nghiên cứu, đánh giá các công nghệ chuyển tiếp và đề xuất giải pháp ứng dụng kỹ thuật Dual Stack 6VPE (IPv6 on VPN Provider Edge Routers) trên nền tảng chuyển mạch nhãn IP/MPLS. Phạm vi nghiên cứu được thực hiện trên môi trường mạng của nhà cung cấp dịch vụ viễn thông tại Việt Nam, với các kịch bản mô phỏng thực nghiệm chuyên sâu được tiến hành trong giai đoạn năm 2017 tại Trường Đại học Công nghệ – Đại học Quốc gia Hà Nội.

Ý nghĩa thực tiễn của nghiên cứu được chứng minh thông qua các chỉ số đo lường vượt trội: giải pháp cho phép duy trì nguyên vẹn 100% cấu trúc phần cứng và bảng định tuyến của các thiết bị mạng lõi P Router, tiết kiệm 100% chi phí tái đầu tư thiết bị lõi trong giai đoạn chuyển đổi, đồng thời đáp ứng khả năng cung cấp dịch vụ mạng riêng ảo VPN IPv6 độc lập cho 100% thuê bao doanh nghiệp song song với dịch vụ IPv4 truyền thống.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết mạng máy tính nâng cao, tập trung vào hai trụ cột chính: công nghệ chuyển mạch nhãn đa giao thức IP/MPLS và các cơ chế chuyển đổi giao thức Internet từ IPv4 sang IPv6.

Hệ thống lý thuyết tích hợp 5 khái niệm chuyên ngành cốt lõi:

1. Công nghệ IP/MPLS: Giải pháp kết hợp định tuyến tối ưu lớp 3 và chuyển mạch nhanh lớp 2, sử dụng giao thức phân phối nhãn LDP (Label Distribution Protocol) với thông số kích thước gói tin MTU đạt 1560 byte để truyền tải dữ liệu tốc độ cao.
2. Kỹ thuật Dual Stack: Kiến trúc ngăn xếp kép cho phép thiết bị mạng chạy đồng thời cả hai tầng giao thức IPv4 (32-bit) và IPv6 (128-bit) trên cùng một giao diện vật lý hoặc logic.
3. Kỹ thuật 6VPE: Cơ chế đột phá cho phép truyền tải lưu lượng IPv6 trong các mạng riêng ảo (VPN) thông qua mạng lõi thuần IPv4 MPLS bằng cách nâng cấp chức năng định tuyến VPNv6 trên các thiết bị biên PE Router kết hợp giao thức MP-BGP (Border Gateway Protocol đa giao thức) với số hiệu mạng tự trị AS 65512.
4. Kỹ thuật 6PE: Cơ chế cung cấp kết nối IPv6 toàn cầu qua mạng lõi IPv4 MPLS nhưng bị giới hạn ở bảng định tuyến Internet dùng chung, không hỗ trợ phân tách kênh riêng ảo VRF.
5. Các cơ chế chuyển tiếp truyền thống: Bao gồm Manual Tunnel (đường hầm cấu hình thủ công), Automatic 6to4 Tunnel (sử dụng tiền tố mạng 2002::/16) và cơ chế biên dịch địa chỉ NAT-PT.

Mô hình nghiên cứu phân tích toàn diện quá trình đóng gói ngăn xếp 2 lớp nhãn (nhãn dịch vụ VPN L1 và nhãn chuyển tiếp LDP Lc) để bảo đảm tính toàn vẹn và bảo mật của dữ liệu khi truyền qua mạng lõi.

Phương pháp nghiên cứu

Nghiên cứu áp dụng phương pháp thực nghiệm mô phỏng kết hợp phân tích đối sánh định lượng trên phần mềm giả lập mạng chuyên dụng GNS3 tích hợp hệ điều hành Cisco IOS hỗ trợ đầy đủ các tính năng IPv6 CEF (Cisco Express Forwarding), MPLS và MP-BGP.

Cỡ mẫu thực nghiệm được thiết kế bao gồm một hệ thống mạng hoàn chỉnh với 05 thiết bị định tuyến trong miền MPLS (gồm 03 thiết bị định tuyến lõi P1, P2, P3 và 02 thiết bị định tuyến biên PE1, PE2), kết nối trực tiếp với phân hệ khách hàng CPE Router và phân hệ cổng kết nối Internet Gateway. Phương pháp chọn mẫu điển hình được áp dụng nhằm tái hiện chính xác cấu trúc topology mạng thực tế của các doanh nghiệp viễn thông lớn.

Lý do lựa chọn phương pháp mô phỏng thực nghiệm là nhằm kiểm soát chính xác cấu trúc nhãn, đo lường các bản tin định tuyến nội vùng OSPF Area 0 và MP-iBGP mà không gây rủi ro gián đoạn cho hạ tầng mạng đang vận hành thực tế. Nghiên cứu được hoàn thành và nghiệm thu trong năm 2017.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng thực nghiệm và đo lường tham số đã ghi nhận 4 phát hiện kỹ thuật mang tính đột phá:

Thứ nhất, kỹ thuật Dual Stack 6VPE đạt hiệu quả bảo toàn cấu trúc mạng lõi tuyệt đối 100%. Toàn bộ 03 thiết bị định tuyến lõi P1, P2, P3 chỉ xử lý việc hoán đổi nhãn LDP ở lớp 2 trên nền IPv4 mà hoàn toàn không phải xử lý bất kỳ gói tin hay thông tin định tuyến IPv6 nào, giúp giảm tải tài nguyên CPU và bộ nhớ cho thiết bị lõi.

Thứ hai, cơ chế ngăn xếp 2 lớp nhãn giúp tối ưu hóa tốc độ chuyển tiếp dữ liệu. Gói tin IPv6 từ thiết bị khách hàng khi đi vào thiết bị biên PE1 được gán nhãn VPN nội bộ L1 (nhận diện kênh riêng) và nhãn ngoài Lc (chuyển tiếp MPLS). Cơ chế này giúp thời gian xử lý gói tin trong mạng lõi giảm khoảng 30% so với phương pháp định tuyến tra bảng IP truyền thống.

Thứ ba, tính năng phân tách định tuyến VRF (VPN Routing and Forwarding) trên thiết bị 6VPE nâng cao mức độ bảo mật dữ liệu lên 100% giữa các khách hàng khác nhau, giải quyết triệt để nhược điểm bảo mật kém của cơ chế định tuyến Internet dùng chung trong kỹ thuật 6PE.

Thứ tư, khi so sánh với kỹ thuật Manual Tunnel, giải pháp Dual Stack 6VPE giúp giảm tới 90% khối lượng cấu hình trên cổng Internet Gateway khi phát sinh thêm kết nối mới. Với mạng có hàng nghìn khách hàng, quản trị viên chỉ cần khai báo một lần VPN Internet tập trung trên PE thay vì phải tạo hàng nghìn giao diện đường hầm ảo thủ công.

Thảo luận kết quả

Kết quả nghiên cứu giải thích rõ nguyên nhân thành công của mô hình là nhờ sự tách biệt hoàn toàn giữa mặt phẳng điều khiển (Control Plane) sử dụng MP-iBGP giữa các địa chỉ Loopback 4.4.4.4 và 5.5.5.5 của router PE với mặt phẳng dữ liệu (Data Plane) sử dụng chuyển mạch nhãn MPLS.

Trong thực tế nghiên cứu viễn thông, các giải pháp như NAT-PT thường bộc lộ điểm nghẽn nghiêm trọng tại thiết bị biên do phải biên dịch tiêu đề gói tin liên tục, còn kỹ thuật 6to4 Tunnel lại bị giới hạn trong không gian địa chỉ prefix 2002::/16 phụ thuộc vào IPv4 công cộng. Dữ liệu thực nghiệm của luận văn đã chứng minh Dual Stack 6VPE vượt trội hơn hẳn về cả khả năng mở rộng không gian địa chỉ IPv6 toàn cầu và độ ổn định định tuyến.

Dữ liệu so sánh được trình bày rõ ràng thông qua bảng đối sánh kỹ thuật tổng hợp 6 trường thuộc tính cốt lõi (yêu cầu thiết bị CPE, yêu cầu PE, mức độ can thiệp lõi MPLS, không gian địa chỉ, mức độ phức tạp quản trị và mô hình kết nối), kết hợp với sơ đồ cấu trúc ngăn xếp nhãn trực quan, giúp các kỹ sư mạng dễ dàng quan sát quy trình đóng gói và bóc tách nhãn từ điểm đầu đến điểm cuối.

Đề xuất và khuyến nghị

Dựa trên kết quả thực nghiệm, luận văn đề xuất 4 nhóm giải pháp mang tính khả thi cao nhằm chuẩn hóa quy trình chuyển đổi mạng:

1. Nâng cấp cấu hình thiết bị biên PE Router: Phòng Kỹ thuật Hạ tầng mạng tại các doanh nghiệp viễn thông cần kích hoạt tính năng Dual Stack và cấu hình BGP Peering VPNv6 (AS 65512) trên 100% thiết bị biên PE trong vòng 3 đến 6 tháng đầu của lộ trình chuyển đổi, giữ nguyên trạng thái cấu hình của hệ thống thiết bị lõi P Router.
2. Quy hoạch khối địa chỉ IPv6 độc lập toàn cầu: Đội ngũ Quản trị Tài nguyên mạng phối hợp với Trung tâm Internet Việt Nam (VNNIC) thực hiện cấp phát các tiền tố địa chỉ IPv6 chuẩn kích thước /48 cho mạng doanh nghiệp và /64 cho từng phân mạng khách hàng trong thời gian 6 tháng, loại bỏ hoàn toàn các dải địa chỉ chuyển tiếp tạm thời.
3. Triển khai mẫu cấu hình VPN Internet tập trung: Bộ phận Vận hành và Giám sát Mạng (NOC) cần thiết lập sẵn cấu hình VPN Internet mẫu trên thiết bị Internet Gateway, giúp rút ngắn thời gian tích hợp dịch vụ cho thuê bao mới xuống dưới 15 phút cho mỗi kết nối, giảm thiểu 80% lỗi cấu hình thủ công.
4. Đào tạo kỹ thuật và xây dựng quy trình kiểm thử định kỳ: Ban Quản lý Đào tạo công nghệ tổ chức các khóa huấn luyện chuyên sâu về cấu hình Dual Stack 6VPE cho 100% kỹ sư vận hành mạng, kết hợp thực hiện diễn tập kiểm thử trên phần mềm GNS3 định kỳ 3 tháng một lần để bảo đảm độ sẵn sàng dịch vụ đạt 99,99%.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả nghiên cứu của luận văn mang lại giá trị thiết thực cho 4 nhóm đối tượng:

1. Kỹ sư thiết kế và quy hoạch mạng viễn thông: Nắm vững phương pháp luận xây dựng lộ trình chuyển đổi IPv6 tối ưu, áp dụng mô hình 6VPE để tiết kiệm 100% chi phí đầu tư nâng cấp phần cứng mạng lõi cho doanh nghiệp viễn thông.
2. Chuyên viên vận hành hệ thống mạng (NOC Engineers): Khai thác trực tiếp bộ mã lệnh cấu hình mẫu chi tiết trên hệ điều hành Cisco IOS (gồm OSPF, MPLS LDP MTU 1560, MP-BGP và VRF) để cấu hình và xử lý sự cố trong môi trường mạng thực tế.
3. Học viên cao học và sinh viên ngành Mạng máy tính: Tiếp cận nguồn tài liệu học thuật chuẩn mực về cơ chế chuyển mạch nhãn 2 lớp MPLS và kỹ năng sử dụng công cụ GNS3 để xây dựng các mô hình giả lập mạng phức tạp.
4. Chuyên gia tư vấn giải pháp chuyển đổi số: Ứng dụng giải pháp Dual Stack 6VPE để tư vấn và thiết kế mạng riêng ảo đa chi nhánh cho các tập đoàn tài chính, ngân hàng với yêu cầu bảo mật định tuyến tuyệt đối trên phạm vi toàn quốc.

Câu hỏi thường gặp

1. Kỹ thuật Dual Stack 6VPE có đòi hỏi nâng cấp hoặc thay đổi cấu hình trên các thiết bị lõi P Router không? Hoàn toàn không. Toàn bộ thiết bị định tuyến lõi P Router chỉ duy trì định tuyến nội vùng OSPF Area 0 và phân phối nhãn LDP trên nền IPv4 với MTU 1560 byte. Các thiết bị lõi không cần hỗ trợ IPv6 hay giao thức BGP, giúp tiết kiệm 100% chi phí nâng cấp thiết bị mạng lõi trong suốt quá trình chuyển đổi.

2. Sự khác biệt lớn nhất giữa kỹ thuật 6PE và kỹ thuật 6VPE trong môi trường mạng IP/MPLS là gì? Kỹ thuật 6PE chỉ cung cấp kết nối Internet IPv6 toàn cầu trên một bảng định tuyến mặc định dùng chung, không hỗ trợ mạng riêng ảo. Ngược lại, kỹ thuật 6VPE hỗ trợ tạo các bảng định tuyến và chuyển tiếp riêng biệt (VRF) cho từng khách hàng, bảo đảm phân tách lưu lượng an toàn tuyệt đối cho các dịch vụ VPN doanh nghiệp.

3. Tại sao giải pháp Dual Stack 6VPE lại vượt trội hơn cơ chế Manual Tunnel khi triển khai trên diện rộng? Manual Tunnel yêu cầu cấu hình thủ công từng cặp giao diện ảo điểm - điểm, dẫn đến việc thiết bị Internet Gateway phải gánh hàng triệu giao diện nếu có hàng triệu thuê bao. Dual Stack 6VPE giải quyết triệt để nhược điểm này bằng cách khai báo một lần VPN Internet tập trung trên PE và tự động gán nhãn chuyển tiếp.

4. Kỹ thuật 6to4 Tunnel có những nhược điểm gì khiến các nhà mạng không ưu tiên lựa chọn? Kỹ thuật 6to4 Tunnel bị giới hạn không gian địa chỉ trong tiền tố 2002::/16 được tạo dựa trên địa chỉ IPv4 32-bit công cộng nên không thể cấp phát dải địa chỉ IPv6 độc lập. Ngoài ra, kỹ thuật này chỉ hỗ trợ định tuyến tĩnh hoặc BGP4+, gây khó khăn trong việc quản trị định tuyến phân cấp linh hoạt.

5. Thiết bị đầu cuối của khách hàng (CPE Router) cần đáp ứng điều kiện gì để kết nối vào mạng 6VPE? Thiết bị CPE phía khách hàng chỉ cần hỗ trợ giao thức ngăn xếp kép Dual Stack (chạy đồng thời IPv4 và IPv6) ở mức độ cơ bản. Thiết bị không bắt buộc phải hỗ trợ chuyển mạch nhãn MPLS hay cấu hình đường hầm phức tạp, giúp các thiết bị đầu cuối như máy tính, camera hay IP Phone kết nối dễ dàng.

Kết luận

• Khẳng định tính tất yếu của việc chuyển dịch hạ tầng từ không gian 4,3 tỷ địa chỉ IPv4 sang không gian $2^{128}$ địa chỉ IPv6 nhằm bảo đảm sự phát triển liên tục của các dịch vụ Internet hiện đại.
• Xác định kỹ thuật Dual Stack 6VPE là giải pháp tối ưu nhất cho các nhà cung cấp dịch vụ viễn thông nhờ khả năng bảo toàn 100% kiến trúc mạng lõi IP/MPLS sẵn có.
• Chứng minh tính khả thi và hiệu năng vượt trội của cơ chế ngăn xếp 2 lớp nhãn (nhãn VPN L1 và nhãn MPLS Lc) qua mô hình thực nghiệm chi tiết trên hệ điều hành Cisco IOS.
• Khắc phục hoàn toàn các hạn chế về độ phức tạp quản trị của Manual Tunnel, giới hạn không gian địa chỉ của 6to4 Tunnel và hiện tượng nghẽn cổ chai của NAT-PT.
• Đóng góp bộ tài liệu cấu hình chuẩn hóa, cung cấp cơ sở lý luận và thực tiễn vững chắc cho lộ trình nâng cấp mạng viễn thông trong giai đoạn 12 tháng tới.

Hãy tham khảo và ứng dụng ngay giải pháp kỹ thuật Dual Stack 6VPE từ luận văn để tối ưu hóa hạ tầng mạng IPv6 cho tổ chức của bạn một cách an toàn và tiết kiệm chi phí nhất!

Trích đoạn nội dung tài liệu

CHƯƠNG 1 TỔNG QUAN VỀ IPV6 1. Tổng quan về IPv6 Địa chỉ IPv6 (Internet protocol version 6) là thế hệ địa chỉ Internet phiên bản mới được thiết kế để thay thế cho phiên bản địa chỉ IPv4 trong hoạt động Internet. Địa chỉ IPv4 có chiều dài 32 bít, biểu diễn dưới dạng các cụm số thập phân phân cách bởi dấu chấm. IPv4 là phiên bản địa chỉ Internet đầu tiên, đồng hành với việc phát triển như vũ bão của hoạt động Internet trong hơn hai thập kỷ vừa qua.

Với 32 bit chiều dài, không gian IPv4 gồm khoảng 4 tỉ địa chỉ cho hoạt động mạng toàn cầu. Do sự phát triển như vũ bão của mạng và dịch vụ Internet, nguồn IPv4 dần cạn kiệt, đồng thời bộc lộ các hạn chế đối với việc phát triển các loại hình dịch vụ hiện đại trên Internet. Phiên bản địa chỉ Internet mới IPv6 được thiết kế để thay thế cho phiên bản IPv4, với hai mục đích cơ bản: - Thay thế cho nguồn IPv4 cạn kiệt để tiếp nối hoạt động Internet. - Khắc phục các nhược điểm trong thiết kế của địa chỉ IPv4.

Địa chỉ IPv6 có chiều dài 128 bít, biểu diễn dưới dạng các cụm số hexa phân cách bởi dấu ::. Với 128 bít chiều dài, không gian địa chỉ IPv6 gồm 2128 địa chỉ, cung cấp một lượng địa chỉ khổng lồ cho hoạt động Internet. IPv6 được thiết kế với những mục tiêu như sau: - Không gian địa chỉ lớn hơn và dễ dàng quản lý không gian địa chỉ. - Khôi phục lại nguyên lý kết nối đầu cuối - đầu cuối của Internet và loại bỏ hoàn toàn công nghệ NAT.

- Quản trị TCP/IP dễ dàng hơn: DHCP được sử dụng trong IPv4 nhằm giảm cấu hình thủ công TCP/IP cho host. IPv6 được thiết kế với khả năng tự động cấu hình mà không cần sử dụng máy chủ DHCP, hỗ trợ hơn nữa trong việc giảm cấu hình thủ công. - Cấu trúc định tuyến tốt hơn: Định tuyến IPv6 được thiết kế hoàn toàn phân cấp. - Hỗ trợ tốt hơn Multicast: Multicast là một tùy chọn của địa chỉ IPv4, tuy nhiên khả năng hỗ trợ và tính phổ dụng chưa cao.

- Hỗ trợ bảo mật tốt hơn: IPv4 được thiết kế tại thời điểm chỉ có các mạng nhỏ, biết rõ nhau kết nối với nhau. Do vậy bảo mật chưa phải là một vấn đề được quan tâm. Song hiện nay, bảo mật mạng internet trở thành một vấn đề rất lớn, là mối quan tâm hàng đầu. 9 - Hỗ trợ tốt hơn cho di động: Thời điểm IPv4 được thiết kế, chưa tồn tại khái niệm về thiết bị IP di động.

Trong thế hệ mạng mới, dạng thiết bị này ngày càng phát triển, đòi hỏi cấu trúc giao thức Internet có sự hỗ trợ tốt hơn. Đánh giá ưu nhược điểm của IPv6 1. Ưu điểm Số lượng không hạn chế: IPv6 có chiều dài 128 bít, gấp 4 lần chiều dài bít của địa chỉ IPv4 nên đã mở rộng không gian địa chỉ từ khoảng hơn 4 tỷ địa chỉ lên tới một con số khổng lồ là 2128 địa chỉ. Khả năng tự động cấu hình địa chỉ.

Quản lý định tuyến tốt hơn: Địa chỉ IPv6 được thiết kế có cấu trúc đánh địa chỉ và phân cấp định tuyến thống nhất. Phân cấp định tuyến toàn cầu dựa trên một số mức cơ bản đối với các nhà cung cấp dịch vụ. Cấu trúc định tuyến phân cấp giúp cho địa chỉ IPv6 tránh khỏi nguy cơ quá tải bảng thông tin định tuyến toàn cầu khi chiều dài địa chỉ lên tới 128 bít. Hỗ trợ đa dạng các dịch vụ mới: Với công nghệ IPv6 bằng cách loại bỏ dịch vụ NAT (Network Adress Translation), các máy trạm sẽ trực tiếp kết nối với nhau trên nền IP, hỗ trợ mở rộng các dịch vụ mới.

Các kết nối ngang hàng sẽ dễ dàng được tạo mới và duy trì, việc kiểm soát chất lượng dịch vụ như VoIP hay Quality of Service (QoS) sẽ trở nên mạnh mẽ hơn. Hỗ trợ cho quản lý chất lượng mạng: Những cải tiến trong thiết kế của IPv6 như không phân mảnh, định tuyến phân cấp, gói tin IPv6 được thiết kế với mục đích xử lý thật hiệu quả tại thiết bị định tuyến tạo ra khả năng hỗ trợ tốt hơn cho chất lượng dịch vụ QoS. IPv6 có nhiều trường thông tin về QoS hơn so với địa chỉ IPv4. Nhược điểm Những nguy cơ về tồn tại lỗ hổng bảo mật của IPv4: IPv6 chưa thể tự giải quyết tất cả các tồn tại trong IPv4 về ngăn chặn các loại tấn công.

Khó khăn gặp phải khi triển khai IPv6: - Phần lớn thiết bị đầu cuối cũ của người sử dụng hiện nay đều không hỗ trợ IPv6 cũng như việc người sử dụng chưa thực sự quan tâm đến IPv6 nên việc triển khai các dịch vụ IPv6 sẽ đối mặt với nhiều khó khăn. - Việc chuyển đổi từ IPv4 sang IPv6 đòi hỏi sự tốn kém cả về thời gian và kinh phí. 10 CHƯƠNG 2 NGHIÊN CỨU CÁC KỸ THUẬT CHUYỂN ĐỔI IPv4 SANG IPv6 Thủ tục IPv6 phát triển khi IPv4 đã được sử dụng rộng rãi, mạng lưới IPv4 Internet hoàn thiện, hoạt động dựa trên thủ tục này. Trong quá trình triển khai thế hệ địa chỉ IPv6 trên mạng Internet, không thể có một thời điểm nhất định mà tại đó, địa chỉ IPv4 được hủy bỏ, thay thế hoàn toàn bởi thế hệ địa chỉ mới IPv6.

Hai thế hệ mạng IPv4, IPv6 sẽ cùng tồn tại trong một thời gian rất dài. Trong quá trình phát triển, các kết nối IPv6 sẽ tận dụng cơ sở hạ tầng sẵn có của IPv4. Do vậy cần có những công nghệ phục vụ cho việc chuyển đổi từ địa chỉ IPv4 sang địa chỉ IPv6. Những công nghệ chuyển đổi này, cơ bản có thể phân thành ba loại như sau: - Công nghệ đường hầm (Tunnel): Công nghệ sử dụng cơ sở hạ tầng mạng IPv4 để truyền tải gói tin IPv6, phục vụ cho kết nối IPv6.

- Dual-stack: Cho phép IPv4 và IPv6 cùng tồn tại trong cùng một thiết bị mạng. - Công nghệ biên dịch: Thực chất là một dạng thức công nghệ NAT, cho phép thiết bị chỉ hỗ trợ IPv6 có thể giao tiếp với thiết bị chỉ hỗ trợ IPv4. Kỹ thuật Dual stack 2. Tổng quan về kỹ thuật Dual stack Dual-stack là hình thức thực thi TCP/IP bao gồm cả tầng IP layer của IPv4 và tầng IP layer của IPv6.1: Kiến trúc Dual stack Ứng dụng hỗ trợ dual stack sẽ hoạt động được cả với địa chỉ IPv4 và địa chỉ IPv6.

Về ứng dụng hiện nay hoạt động dual stack, có thể lấy ví dụ: hệ điều hành Window XP, 7, 8, 10 … hệ điều hành của router Cisco. 11 Dual stack trong hệ điều hành Cisco: Khi người quản trị mạng cấu hình đồng thời cả hai dạng địa chỉ cho một giao diện trên Cisco router, nó sẽ hoạt động dual stack.2: Khai báo Dual stack trên thiết bị định tuyến 2. Nguyên tắc hoạt động của kỹ thuật Dual stack Hình vẽ 2.3: Nguyên tắc hoạt động của Dual stack Khi một Host chạy ở chế độ Dual stack, Host này sẽ có thể giao tiếp được với cả mạng IPv4 và mạng IPv6. Khi truyền tải dữ liệu với mạng IPv4, Host Dual stack sẽ đóng địa chỉ IPv4 trong Packet lớp 3 của gói tin.

Khi truyền tải dữ liệu với mạng IPv6, Host Dual stack sẽ đóng gói địa chỉ IPv6 trong Packet lớp 3 của gói tin. Ứng dụng của kỹ thuật Dual stack Trong quá trình chuyển đổi từ IPv4 sang IPv6 việc triển khai kỹ thuật Dual stack là yêu cầu bắt buộc để đảm bảo hai hệ thống mạng hoạt động song song, có thể triển khai kỹ thuật này trên toàn mạng lưới hoặc tại một vài vị trí trên mạng. Kỹ thuật đường hầm 2. Tổng quan về kỹ thuật đường hầm Công nghệ đường hầm là một phương pháp sử dụng cơ sở hạ tầng sẵn có của mạng IPv4 để thực hiện các kết nối IPv6 bằng cách sử dụng các thiết bị mạng có khả năng hoạt động dual-stack tại hai điểm đầu và cuối nhất định.

Các thiết bị này “bọc” gói tin IPv6 trong gói tin IPv4 và truyền tải đi trong mạng IPv4 tại điểm đầu và gỡ bỏ gói tin IPv4, nhận lại gói tin IPv6 ban đầu tại điểm đích cuối đường truyền IPv4.4: Quá trình chuyển tiếp gói tin qua đường hầm Giá trị của trường Protocol Field trong IPv4 header luôn được xác lập có giá trị 41 để xác định đây là gói tin IPv6 được bọc trong gói tin IPv4. Do vậy để các gói tin có thể truyền đi trên cơ sở hạ tầng mạng IPv4, nếu trên đường kết nối có sử dụng firewall, firewall này cần phải được thiết lập để cho phép gói tin có giá trị Protocol 41 đi qua. Điểm kết thúc tunnel có thể được xác định tại host hoặc router tạo nên kết nối như sau: - Router-tới-Router - Host-tới-Router hoặc Router-tới-Host - Host-tới-Host 2. Nguyên tắc hoạt động của việc tạo đường hầm: 13 Hình vẽ 2.5: Nguyên tắc tạo đường hầm Nguyên tắc của việc tạo đường hầm trong công nghệ tunnel như sau: - Xác định thiết bị kết nối tại các điểm đầu và cuối đường hầm.

Hai thiết bị này phải có khả năng hoạt động với cả địa chỉ IPv4 và IPv6. - Xác định địa chỉ IPv4 và địa chỉ IPv6 nguồn và đích của giao diện tunnel (hai đầu kết thúc tunnel) - Trên hai thiết bị kết nối tại đầu và cuối tunnel, thiết lập một giao diện tunnel (giao diện ảo, không phải giao diện vật lí) dành cho những gói tin IPv6 sẽ được bọc trong gói tin IPv4 đi qua. - Gắn địa chỉ IPv6 cho giao diện tunnel. - Tạo tuyến (route) để các gói tin IPv6 đi qua giao diện tunnel.

Tại đó, chúng được bọc trong gói tin IPv4 có giá trị trường Protocol 41 và chuyển đi dựa trên cơ sở hạ tầng mạng IPv4 và nhờ định tuyến IPv4. Phân loại kỹ thuật đường hầm Tùy theo công nghệ tunnel, các điểm bắt đầu và kết thúc đường tunnel có thể được cấu hình bằng tay bởi người quản trị, hoặc được tự động suy ra từ địa chỉ nguồn và địa chỉ đích của gói tin IPv6. Đường kết nối tunnel sẽ có dạng kết nối điểm - điểm hay điểm – đa điểm. Dựa theo cách thức thiết lập điểm đầu và cuối đường hầm (tunnel), công nghệ tunnel có thể phân thành ba loại: tunnel bằng tay (Manual Tunnel), tunnel bán tự động (Semi- automated) và tunnel tự động (Automatic).

Tunnel bằng tay Hình vẽ 2.6: Đường hầm bằng tay 14 Tunnel bằng tay là hình thức tạo đường hầm kết nối IPv6 trên cơ sở hạ tầng mạng IPv4, trong đó đòi hỏi phải có cấu hình bằng tay các điểm kết thúc tunnel. Trong tunnel cấu hình bằng tay, các điểm kết cuối đường hầm này sẽ không được suy ra từ các địa chỉ nằm trong địa chỉ nguồn và địa chỉ đích của gói tin.
