Tổng quan nghiên cứu

Khu vực Đồng bằng Nam Bộ nói chung và Thành phố Hồ Chí Minh nói riêng có tốc độ đô thị hóa và phát triển hạ tầng công nghiệp vượt bậc. Tuy nhiên, đặc điểm địa chất tại các khu vực này đặc trưng bởi tầng đất yếu rất dày, điển hình như tại Khu công nghiệp Hiệp Phước – Nhà Bè với chiều dày lớp bùn sét yếu lên đến 27 m. Việc xây dựng nhà xưởng công nghiệp quy mô lớn trên nền địa chất này đối mặt với thách thức nghiêm trọng về độ lún cố kết dài hạn và biến dạng không đều, dẫn đến nguy cơ nứt sàn bê tông hoặc nghiêng lệch kết cấu chịu lực.

Phương pháp truyền thống sử dụng cọc bê tông cốt thép đài cao hoặc cọc ép thường làm tăng tổng mức đầu tư từ 25% đến 40% và kéo dài tiến độ thi công. Trong bối cảnh đó, công nghệ cọc xi măng đất (Deep Mixing Method – DMM) nổi lên như một giải pháp gia cố nền đất yếu mang lại hiệu quả kỹ thuật và kinh tế vượt trội nhờ tận dụng trực tiếp đất tại chỗ và rút ngắn 30% thời gian thi công. Tuy nhiên, thiết bị thi công cánh trộn ướt hiện nay thường chỉ đạt hiệu quả kỹ thuật tối ưu ở độ sâu nhỏ hơn 20 m. Khi áp dụng cho tầng đất yếu dày 27 m, cọc xi măng đất phải làm việc dưới dạng cọc treo (floating columns), để lại lớp đất yếu dày khoảng 7 m phía dưới mũi cọc tiếp tục cố kết.

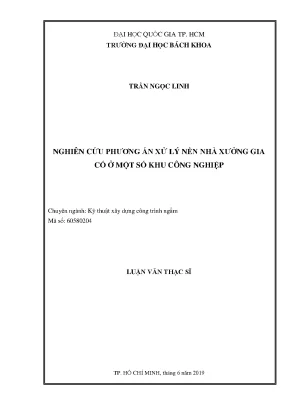

Nghiên cứu của học viên Trần Ngọc Linh, thực hiện từ tháng 3 năm 2018 đến tháng 6 năm 2019 dưới sự hướng dẫn của Tiến sĩ Đỗ Thanh Hải tại Trường Đại học Bách Khoa – ĐHQG-HCM, tập trung làm rõ ứng xử cố kết của khối gia cố, vùng đất yếu dưới đáy cọc và tổng độ lún của nền theo thời gian. Mục tiêu cụ thể là thiết lập mối quan hệ định lượng giữa chiều dài cọc, khoảng cách cọc và độ lún cố kết, từ đó cung cấp căn cứ khoa học chuẩn xác để tối ưu hóa thiết kế nền nhà xưởng công nghiệp, kiểm soát độ lún công trình trong giới hạn cho phép và tiết kiệm đáng kể chi phí xây dựng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu xây dựng trên nền tảng lý thuyết biến dạng đàn dẻo và cố kết thấm của nền đất gia cố cọc vữa xi măng. Luận văn tích hợp hai khung lý thuyết chuẩn mực trong địa kỹ thuật công trình ngầm:

  1. Tiêu chuẩn thiết kế TK Geo 13: 2013 của Cục Quản lý Giao thông Thụy Điển: Mô hình phân chia nền đất gia cố thành ba vùng làm việc đặc thù:

    • Vùng chuyển tiếp (Vùng A): Nằm sát bề mặt chịu tải trực tiếp, nơi ứng suất cắt lớn có thể gây biến dạng dẻo của cọc.
    • Vùng gia cố đàn hồi (Vùng B): Cọc và đất xung quanh cùng chịu nén và biến dạng đồng thời theo mô đun khối tương đương.
    • Vùng đất yếu không gia cố (Vùng C): Tầng đất sét nguyên trạng dưới mũi cọc chịu gia tăng ứng suất truyền xuống từ khối cọc. Tiêu chuẩn này áp dụng nguyên lý phân bố ứng suất Boussinesq cho bán không gian vô hạn, xác định hệ số tập trung ứng suất và mô đun nén giới hạn của khối gia cố. Cường độ cắt không thoát nước thiết kế cực hạn của cọc được khống chế ở mức 150 kPa trong tính toán biến dạng và 100 kPa trong phân tích ổn định tổng thể.

  2. Mô hình giải tích Chai and Carter (2011): Sử dụng hai cách tiếp cận chính:

    • Phương pháp cân bằng ứng suất (Equilibrium Method): Dựa trên mô hình ô đơn vị (unit cell) với giả thiết biến dạng đứng giữa cọc và đất xung quanh là đồng nhất, từ đó xác định tỷ số tập trung ứng suất giữa cọc và đất nền.
    • Phương pháp độ cứng tương đương (Equivalent Stiffness Method): Quy đổi khối cọc và đất thành môi trường đồng nhất thông qua hệ số nén thể tích trung bình hoặc mô đun nén giới hạn có trọng số theo tỷ lệ diện tích thay thế.

Các khái niệm cơ bản được chuẩn hóa gồm: tỷ số diện tích thay thế ($a_s$), tỷ số tập trung ứng suất ($m$), cường độ nén nở hông tự do ($q_u$), và mô đun đàn hồi cát tuyến $E_{50}$ (thường dao động trong khoảng 100 đến 500 lần $q_u$).

Phương pháp nghiên cứu

Nghiên cứu kết hợp chặt chẽ giữa phương pháp giải tích lý thuyết và phương pháp số mô phỏng phần tử hữu hạn:

  • Nguồn dữ liệu địa chất: Số liệu khảo sát địa kỹ thuật thực tế tại dự án Khu công nghiệp Hiệp Phước – Huyện Nhà Bè, TP.HCM với mặt cắt địa tầng gồm lớp bùn sét yếu dày 27 m, dung trọng tự nhiên 15 đến 16 kN/m³, hệ số rỗng ban đầu từ 1.8 đến 2.2, góc ma sát trong hữu hiệu từ 4 đến 6 độ, và lực dính hữu hiệu từ 5 đến 8 kPa.
  • Phương pháp giải tích: Tính toán chi tiết độ lún tức thời, độ lún cố kết của khối gia cố theo TK Geo 13: 2013 và Chai and Carter (2011), kết hợp tiêu chuẩn TCVN 9403: 2012 và Das (2006) để xác định độ lún của lớp đất yếu dưới mũi cọc theo thời gian từ 1 tháng đến 10 năm.
  • Phương pháp số (Mô hình phần tử hữu hạn): Sử dụng phần mềm Plaxis 2D để mô phỏng bài toán biến dạng phẳng và đối xứng trục. Mô hình vật liệu Soft Soil (SS) được gán cho lớp sét yếu nguyên trạng nhằm mô phỏng chính xác ứng xử phi tuyến phụ thuộc ứng suất và sự gia tăng áp lực nước lỗ rỗng; mô hình Mohr-Coulomb (MC) được gán cho cọc xi măng đất với mô đun đàn hồi $E_{col}$ xác định từ thí nghiệm nén 1 trục.
  • Ma trận kịch bản phân tích: Luận văn thiết lập 16 trường hợp tính toán với chiều dài cọc thay đổi từ 12 m, 14 m, 16 m, 18 m đến 20 m; bước cọc bố trí theo lưới ô vuông với khoảng cách tim cọc thay đổi từ 1.0 m, 1.2 m, 1.4 m đến 1.6 m; đường kính cọc cố định 0.8 m. Tiến trình thi công và gia tải được chia thành 8 giai đoạn (Phase) mô phỏng chính xác quá trình thi công đắp nền, thời gian chờ cố kết 6 tháng và giai đoạn khai thác lâu dài.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình phân tích giải tích và mô phỏng số trên phần mềm Plaxis 2D đem lại các kết quả cốt lõi:

  1. Độ lún trong khối gia cố chiếm tỷ trọng rất nhỏ: Độ lún nội tại của khối cọc xi măng đất luôn duy trì ở mức dưới 1% tổng chiều dài cọc (thường chỉ dao động từ 1.2 cm đến 3.8 cm với cọc dài 14 m đến 20 m). Khi giữ nguyên chiều dài cọc và giảm khoảng cách cọc mỗi 0.2 m, hiệu quả giảm độ lún trong khối gia cố cao hơn gấp 2 lần so với phương án giữ nguyên khoảng cách cọc và tăng chiều dài cọc thêm 2 m.

  2. Độ lún vùng đất yếu dưới đáy cọc đóng vai trò quyết định: Do cọc làm việc ở trạng thái cọc treo trên tầng bùn dày 27 m, độ lún của lớp đất yếu dưới khối gia cố chiếm từ 70% đến 85% tổng độ lún công trình. Khi giữ nguyên khoảng cách cọc và tăng chiều dài cọc mỗi 2 m (giúp rút ngắn chiều dày lớp đất yếu chưa xử lý), độ lún cố kết vùng dưới khối gia cố giảm mạnh từ 6% đến 15% cho mỗi cấp tăng chiều dài.

  3. Mối quan hệ tổng độ lún và quy luật cố kết theo thời gian: Tổng độ lún của nền nhà xưởng sau gia cố tỷ lệ nghịch với chiều dài cọc. Sau thời gian thi công 6 tháng kết hợp đắp tải, độ cố kết của khối gia cố đạt trên 85% do cọc xi măng đất đóng vai trò như các cột thoát nước thẳng đứng với hệ số thấm cao hơn đất nền xung quanh từ 100 đến 500 lần. Độ lún dư còn lại trong giai đoạn vận hành chủ yếu phát sinh từ lớp đất yếu bên dưới mũi cọc.

  4. Độ hội tụ cao giữa các phương pháp tính toán: Kết quả tính toán độ lún theo thời gian giữa hai phương pháp giải tích (TK Geo 13 và Chai & Carter) có sự tương đồng rất lớn với mức sai lệch tuyệt đối không vượt quá 2 cm (tương đương chênh lệch dưới 4.5%). Độ lún phân tích bằng phần tử hữu hạn Plaxis 2D cho kết quả bám sát với phương pháp của Chai and Carter (2011), trong khi tiêu chuẩn TK Geo 13: 2013 cho giá trị lún lớn hơn khoảng 8% đến 12%, mang tính chất thiên về an toàn trong thiết kế thực tế.

Thảo luận kết quả

Các kết quả trên phản ánh rõ cơ chế phân bố lại ứng suất trong nền composite cọc - đất. Nhờ mô đun đàn hồi của cọc xi măng đất lớn hơn mô đun đất tự nhiên từ 30 đến 80 lần, phần lớn tải trọng công trình (từ 65% đến 85%) được truyền trực tiếp vào đầu cọc và tiêu tán dần qua ma sát thành cọc xuống đáy khối gia cố. Hiện tượng này làm giảm đáng kể ứng suất thẳng đứng tác dụng lên đất yếu xen giữa các cọc.

Khi biểu diễn dữ liệu trên đồ thị quan hệ ứng suất – chiều sâu và biểu đồ đẳng mức áp lực nước lỗ rỗng trong Plaxis 2D, các đường cong cho thấy vùng tập trung ứng suất cao nhất xuất hiện tại vị trí 1/3 chiều dài cọc phía trên. Đáy khối gia cố đóng vai trò như một móng bè ảo có độ cứng lớn, phân phối tải trọng đều đặn xuống tầng đất yếu bên dưới. Tiêu chuẩn TK Geo 13: 2013 đưa ra kết quả lún cao hơn do giả định vùng chuyển tiếp dẻo (Vùng A) chịu phá hoại trượt cục bộ tại đỉnh cọc, làm giảm độ cứng danh định của liên kết cọc - đệm cát. Vì vậy, các kỹ sư có thể sử dụng giải pháp Chai and Carter hoặc Plaxis 2D để dự báo giá trị lún kỳ vọng thực tế, đồng thời áp dụng tiêu chuẩn TK Geo 13 như một cận trên an toàn để kiểm soát rủi ro địa kỹ thuật.

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu định lượng, luận văn đưa ra 4 nhóm giải pháp kỹ thuật cụ thể nhằm nâng cao chất lượng xử lý nền nhà xưởng công nghiệp:

  1. Chuẩn hóa quy trình tính toán thiết kế nền cọc xi măng đất treo:

    • Hành động: Áp dụng quy trình tính toán kép kết hợp phương pháp giải tích Chai and Carter (2011) với mô phỏng phần tử hữu hạn 2D để xác định chính xác trường ứng suất và độ lún theo thời gian.
    • Mục tiêu: Khống chế tổng độ lún dài hạn dưới 15 cm và độ lún lệch giữa các bước cột dưới 0.002 đối với nhà xưởng công nghiệp.
    • Thời gian thực hiện: Giai đoạn lập dự án và thiết kế bản vẽ thi công (thời lượng 1 đến 2 tháng).
    • Chủ thể: Đơn vị tư vấn thiết kế địa kỹ thuật và chuyên gia thẩm tra công trình ngầm.

  2. Tối ưu hóa thông số hình học và bố trí lưới cọc:

    • Hành động: Ưu tiên giảm khoảng cách cọc từ 1.4 m xuống 1.2 m hoặc 1.0 m thay vì kéo dài thân cọc vượt quá 20 m; kết hợp tạo tầng đệm cát gia cường vải địa kỹ thuật dày 0.5 m trên đầu cọc để phân phối đều ứng suất.
    • Mục tiêu: Giảm 15% đến 20% chi phí vật liệu xi măng và hạ thấp 25% biến dạng cắt cục bộ tại bề mặt nền.
    • Thời gian thực hiện: Trong bước tối ưu hóa phương án kỹ thuật thi công.
    • Chủ thể: Chủ đầu tư phối hợp với nhà thầu chuyên môn xử lý nền.

  3. Tăng cường kiểm soát chất lượng chế tạo cọc tại hiện trường:

    • Hành động: Kiểm soát chặt chẽ lưu lượng phun vữa (tỷ lệ nước/xi măng từ 0.8 đến 1.0, hàm lượng xi măng 200 đến 350 kg/m³ đất) và tốc độ nâng/xoay cánh trộn; tiến hành khoan lấy mẫu lõi ở tuổi 28 ngày để thí nghiệm nén một trục nở hông ($q_u$).
    • Mục tiêu: Đảm bảo cường độ nén hiện trường đạt tối thiểu 0.5 đến 1.0 MPa (tương ứng khoảng 25% cường độ đúc trong phòng thí nghiệm) và theo dõi độ tăng cường độ liên tục đến 180 ngày.
    • Thời gian thực hiện: Suốt quá trình thi công cọc thử và cọc đại trà (từ 2 đến 4 tháng).
    • Chủ thể: Tư vấn giám sát trưởng và phòng thí nghiệm hợp chuẩn LAS-XD.

  4. Lắp đặt hệ thống quan trắc lún sâu và áp lực nước lỗ rỗng đa tầng:

    • Hành động: Bố trí tối thiểu 4 cụm thiết bị đo lún sâu từ tính (extensometer) và đầu đo áp lực nước lỗ rỗng (piezometer) tại các cao độ: mặt nền, đáy khối gia cố (sâu 16-20 m) và đáy tầng bùn sét (sâu 27 m).
    • Mục tiêu: Cung cấp chuỗi dữ liệu thực tế để hiệu chỉnh thông số mô hình số trong vòng 180 ngày đầu thi công đắp tải.
    • Thời gian thực hiện: Từ khi bắt đầu thi công đắp nền đến hết giai đoạn bảo hành công trình 24 tháng.
    • Chủ thể: Đơn vị quan trắc địa kỹ thuật chuyên trách và ban quản lý dự án.

Đối tượng nên tham khảo luận văn

Tài liệu luận văn là nguồn tham khảo chuyên sâu và hữu ích cho nhiều nhóm chuyên môn trong ngành xây dựng:

  • Kỹ sư thiết kế Địa kỹ thuật và Công trình ngầm: Nắm vững phương pháp tính toán giải tích theo tiêu chuẩn quốc tế TK Geo 13 (2013) và Chai and Carter (2011), đồng thời ứng dụng thành thạo phần mềm Plaxis 2D để mô hình hóa bài toán cố kết cọc xi măng đất trên nền sét mềm.
  • Chủ đầu tư và Ban quản lý dự án khu công nghiệp: Có cơ sở khoa học để đánh giá tính khả thi kinh tế - kỹ thuật của phương án cọc xi măng đất so với cọc đóng, cọc ép truyền thống, giúp tiết kiệm từ 20% đến 35% chi phí xử lý nền móng nhà xưởng.
  • Chỉ huy trưởng và Kỹ sư giám sát thi công nền móng: Hiểu sâu cơ chế tương tác cọc - đất, kiểm soát các thông số công nghệ khoan trộn ướt (DMM) ở độ sâu đến 20 m và nắm bắt quy trình kiểm định chất lượng cọc thông qua thí nghiệm nén một trục $q_u$.
  • Giảng viên, Học viên cao học và Sinh viên ngành Kỹ thuật Xây dựng: Tiếp cận một case study hoàn chỉnh về xử lý nền đất yếu phức tạp tại Nhà Bè – TP.HCM, làm tài liệu phục vụ công tác giảng dạy, nghiên cứu đồ án tốt nghiệp và phát triển các đề tài khoa học chuyên ngành.

Câu hỏi thường gặp

1. Cọc xi măng đất dạng cọc treo hoạt động như thế nào khi gặp tầng đất yếu dày 27 m?
Do thiết bị thi công cánh trộn chỉ đạt hiệu quả cao ở độ sâu dưới 20 m, cọc xi măng đất không thể cắm vào tầng đất tốt bên dưới mà tạo thành một khối nền composite cứng nổi trên lớp đất yếu dày khoảng 7 m còn lại. Khối gia cố này giúp giảm áp lực truyền xuống và phân phối ứng suất đều hơn, làm chậm tốc độ và giảm tổng độ lún của nền công trình.

2. Tại sao giảm khoảng cách cọc 0.2 m lại hiệu quả hơn tăng chiều dài cọc 2 m trong việc hạn chế biến dạng khối gia cố?
Khi giảm bước cọc 0.2 m, tỷ số diện tích thay thế ($a_s$) tăng nhanh, giúp tăng đáng kể mô đun nén tương đương ($M_{block}$) của toàn khối. Nhờ đó, ứng suất tập trung nhiều hơn vào thân cọc cứng, làm giảm biến dạng nén nội tại của khối gia cố với hiệu quả cao hơn gấp 2 lần so với việc chỉ tăng chiều dài cọc đơn lẻ.

3. Sự khác nhau cơ bản giữa tiêu chuẩn TK Geo 13: 2013 và phương pháp Chai and Carter (2011) là gì?
Tiêu chuẩn TK Geo 13 chia nền đất gia cố thành 3 vùng và giả định có sự phá hoại dẻo ở vùng tiếp xúc bề mặt nên cho kết quả độ lún thiên về an toàn (lớn hơn từ 8% đến 12%). Trong khi đó, phương pháp Chai & Carter dựa trên phân bố ứng suất và độ cứng tương đương trong ô đơn vị, cho kết quả độ lún sát với mô phỏng phần tử hữu hạn Plaxis 2D hơn (sai lệch dưới 2 cm).

4. Cường độ nén nở hông tự do ($q_u$) của cọc xi măng đất tại hiện trường đạt bao nhiêu so với phòng thí nghiệm?
Do ảnh hưởng của điều kiện trộn tại chỗ và mức độ xáo trộn đất, cường độ $q_u$ của cọc tại hiện trường thường bằng khoảng 0.25 lần (25%) cường độ mẫu đúc tiêu chuẩn trong phòng thí nghiệm. Tuy nhiên, các thí nghiệm thực địa cho thấy phản ứng thủy hóa của xi măng vẫn tiếp diễn, làm cường độ cọc tiếp tục gia tăng liên tục trong 6 tháng sau khi thi công.

5. Mô hình Plaxis 2D sử dụng các mô hình vật liệu nào để mô phỏng chính xác ứng xử của cọc và đất yếu?
Nghiên cứu sử dụng mô hình Soft Soil (SS) cho các lớp bùn sét yếu để mô phỏng chính xác tính nén lún phi tuyến, biến dạng dẻo và quá trình tiêu tán áp lực nước lỗ rỗng theo thời gian. Đồng thời, mô hình Mohr-Coulomb (MC) đàn dẻo lý tưởng được áp dụng cho cọc xi măng đất với mô đun đàn hồi $E_{50}$ được hiệu chỉnh theo kết quả thí nghiệm nén một trục thực tế.

Kết luận

  • Luận văn giải quyết thành công bài toán kỹ thuật phức tạp về gia cố nền đất yếu dày 27 m bằng cọc xi măng đất dạng cọc treo tại Khu công nghiệp Hiệp Phước – Nhà Bè.
  • Khẳng định độ lún nội tại trong khối cọc gia cố là rất nhỏ (dưới 1% chiều dài cọc), trong khi độ lún của tầng đất yếu dưới đáy cọc đóng vai trò chủ đạo và giảm từ 6% đến 15% cho mỗi 2 m tăng chiều dài cọc.
  • Chứng minh tính chuẩn xác và đồng thuận cao giữa phương pháp giải tích (Chai & Carter 2011, TK Geo 13: 2013) và mô phỏng số Plaxis 2D với mức chênh lệch tính toán không quá 2 cm.
  • Thiết lập cơ sở dữ liệu định lượng và bảng tra thông số thiết kế giúp tối ưu hóa khoảng cách và chiều dài cọc, mang lại hiệu quả tiết kiệm chi phí xây dựng từ 20% đến 35%.
  • Kế hoạch tiếp theo cần tập trung quan trắc thực địa dài hạn từ 12 đến 24 tháng để mở rộng phạm vi ứng dụng công nghệ cọc xi măng đất cho các tổ hợp nhà xưởng tải trọng lớn trên toàn khu vực Đồng bằng sông Cửu Long.
