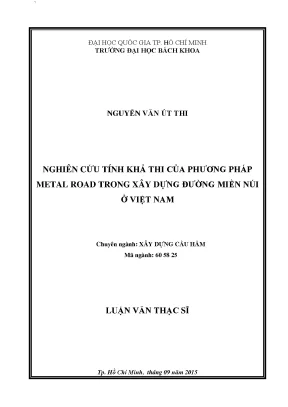

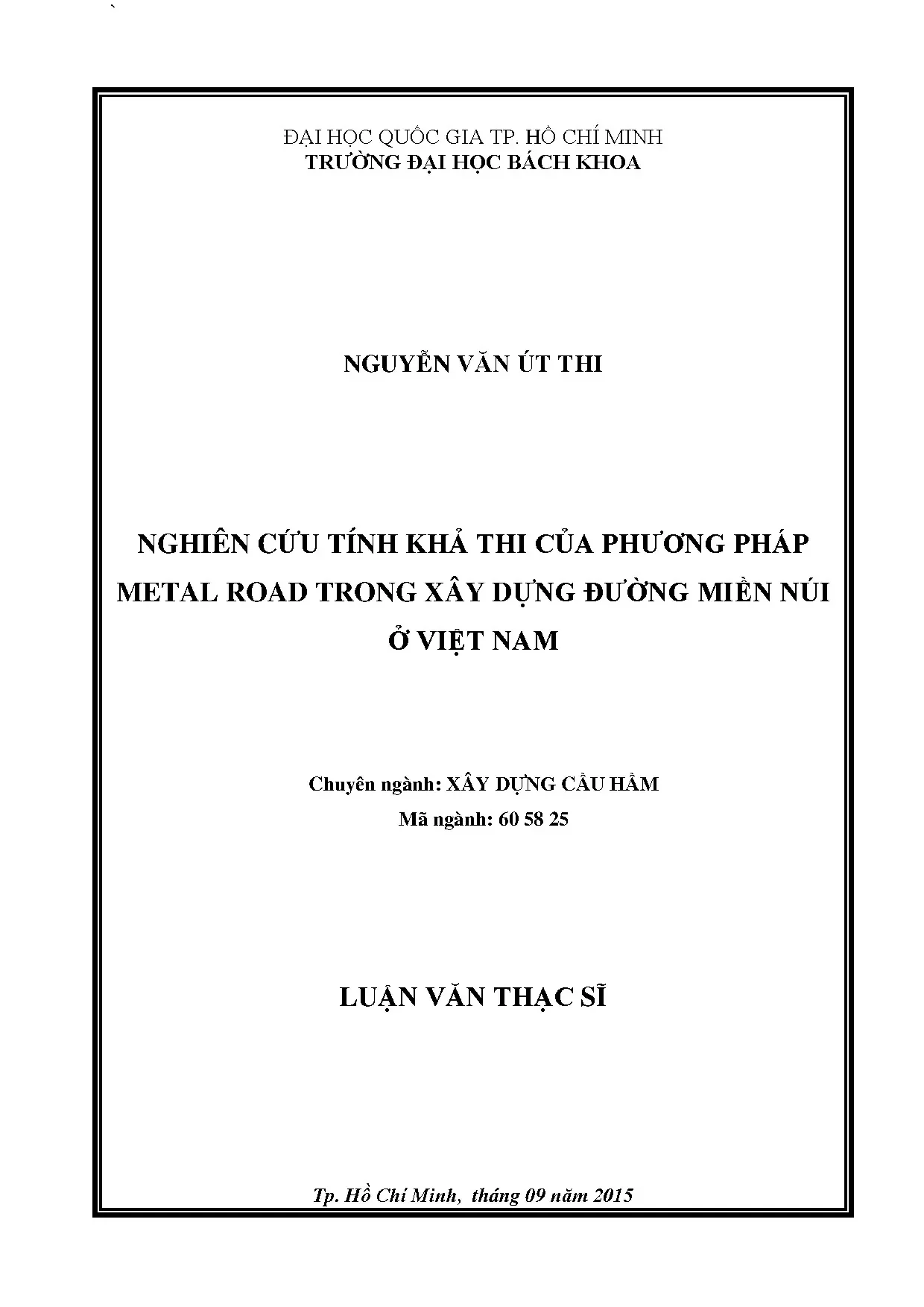

Luận văn thạc sĩ: Tính khả thi của phương pháp metal road trong xây dựng đường miền núi ở Việt Nam

Đề tài khảo sát tính khả thi của phương pháp metal road trong ... với dữ liệu thực nghiệm, giải pháp cụ thể cho bài toán thực tế chuyên ngành

• Tác giả: Nguyễn Văn Út Thi
• Người hướng dẫn: TS. Đặng Đăng Tùng
• Trường học: Đại học Bách Khoa - ĐHQG - HCM
• Chuyên ngành: Xây dựng cầu hầm
• Đề tài: Nghiên Cứu Tính Khả Thi Của Phương Pháp Metal Road Trong Xây Dựng Đường Miền Núi Ở Việt Nam
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2015
• Địa điểm: Tp. Hồ Chí Minh

Mục lục chi tiết

• LỜI CÁM ƠN
• 1. CHƯƠNG MỞ ĐẦU: TÍNH CẤP THIẾT VÀ MỤC TIÊU NGHIÊN CỨU CỦA ĐỀ TÀI
• 1.1. I. TÍNH CẤP THIẾT CỦA ĐỀ TÀI
• 1.2. II. MỤC TIÊU NGHIÊN CỨU CỦA ĐỀ TÀI
• 1.3. III. PHẠM VI NGHIÊN CỨU
• 1.4. IV. PHƯƠNG PHÁP NGHIÊN CỨU
• 1.5. V. HẠN CHẾ CỦA ĐỀ TÀI
• 2. CHƯƠNG I: TỔNG QUAN PHƯƠNG PHÁP METAL ROAD
• 2.1. I. TÌM HIỂU LỊCH SỬ RA ĐỜI
• 2.2. KHẢ NĂNG ỨNG DỤNG
• 2.2.1. 1. Trường hợp để tránh tác động và bảo vệ bờ sông
• 2.2.2. 2. Các ví dụ sử dụng trong các cầu
• 2.2.3. 3. Trường hợp bảo đảm giao thông đường bộ hiện hành
• 2.2.4. 4. Trường hợp vùng mặt trượt
• 2.2.5. 5. Trường hợp sử dụng không gian trên dốc
• 2.2.6. 6. Trong trường hợp khắc phục thảm họa
• 2.2.7. 7. Trường hợp của cung đường có bán kính nhỏ cong
• 2.2.8. 8. Trường hợp để bảo vệ bề mặt đường hiện hữu
• 2.2.9. 9. Trường hợp bắt qua một thung lũng sâu
• 2.2.10. 10. Trường hợp mở rộng một phía làn đường cao tốc
• 2.3. III. CẤU TẠO CỦA PHƯƠNG PHÁP METAL ROAD
• 2.4. IV. PHẠM VI CỦA CÔNG NGHỆ
• 2.5. V. THI CÔNG CỦA PHƯƠNG PHÁP METAL ROAD
• 3. CHƯƠNG II: CÔNG NGHỆ CỌC BÊ TÔNG ỐNG THÉP
• 3.1. I. ĐỊNH NGHĨA
• 3.2. II. TIÊU CHÍ LỰA CHỌN CHO CỌC BÊ TÔNG ỐNG THÉP
• 3.3. III. KHẢ NĂNG CHỊU TẢI THEO ĐẤT NỀN
• 3.3.1. 1. Xác định sức kháng
• 3.3.2. 1. Công thức sức kháng tĩnh
• 3.3.3. 1. Hệ số mức an toàn
• 3.3.4. 2. Lún của cọc
• 3.4. IV. KHẢ NĂNG CHỊU TẢI CỦA CỌC
• 4. CHƯƠNG III: DẦM THÉP LIÊN HỢP BẢN BÊ TÔNG CỐT THÉP
• 4.1. I. NGUYÊN LÝ LÀM VIỆC CỦA DẦM LIÊN HỢP
• 4.2. II. ĐẶC ĐIỂM CẤU TẠO CỦA DẦM LIÊN HỢP
• 4.3. III. NGUYÊN LÝ TÍNH TOÁN DẦM THÉP – BTCT LIÊN HỢP
• 4.4. IV. TÍNH ĐẶC TRƯNG HÌNH HỌC CỦA DẦM LIÊN HỢP. SỨC KHÁNG UỐN ĐÀN DẺO CỦA TIẾT DIỆN
• 4.5. VI. SỨC KHÁNG UỐN DẺO CỦA TIẾT DIỆN
• 4.5.1. 1. Khi tiết diện chịu mômen dương (bản chịu nén) có thể xét các trường hợp
• 4.5.2. 2. Khi tiết diện chịu mômen âm (bản chịu kéo) có thể xét hai trường hợp sau
• 4.6. VII. XÁC ĐỊNH SỨC KHÁNG UỐN DANH ĐỊNH
• 4.6.1. 1. Khi tiết diện liên hợp chịu mômen dương (bản chịu nén)
• 4.6.2. 2. Khi tiết diện liên hợp chịu mômen âm (bản chịu kéo). KIỂM TOÁN TIẾT DIỆN DẦM
• 4.6.2.1. 1. Trạng thái giới hạn cường độ
• 4.6.2.2. 2. Trạng thái giới hạn sử dụng
• 4.6.2.3. 3. Trạng thái giới hạn về mỏi
• 4.7. IX. TÍNH MỐI NỐI DẦM
• 4.7.1. 1. Tính mối nối liên kết sườn dầm
• 4.7.2. 2. Tính mối nối liên kết biên dầm
• 4.7.3. 3. Tính neo liên kết bản mặt cầu với dầm thép
• 5. CHƯƠNG IV: XEM XÉT TÍNH KHẢ THI CỦA PHƯƠNG PHÁP METAL ROAD TRONG XÂY DỰNG ĐƯỜNG MIỀN NÚI Ở VIỆT NAM
• 5.1. ĐẶC ĐIỂM ĐỊA HÌNH ĐỊA CHẤT
• 5.1.1. 1. Địa chất
• 5.2. II. CHỌN PHƯƠNG ÁN
• 5.3. III. THIẾT KẾ SƠ BỘ VÀ SO SÁNH HAI PHƯƠNG ÁN
• 5.3.1. 1. Mô hình hóa kết cấu Metal Road
• 5.3.1.1. 1. Kết quả nội lực
• 5.3.1.2. 1. Kết quả phản lực gối
• 5.3.1.3. 1. Kết quả chuyển vị
• 5.3.1.4. 1. Kiểm toán dầm
• 5.3.1.5. 1. Kiểm toán cọc
• 5.3.2. 2. Mô hình hóa kết cấu Metal Road
• 5.3.2.1. 2. Kết quả nội lực
• 5.3.2.2. 2. Kết quả phản lực gối
• 5.3.2.3. 2. Kết quả chuyển vị
• 5.3.2.4. 2. Kiểm toán dầm
• 5.3.2.5. 2. Kiểm toán cọc
• 5.3.3. 3. Mô hình hóa kết cấu Metal Road
• 5.3.3.1. 3. Kết quả nội lực
• 5.3.3.2. 3. Kết quả phản lực gối
• 5.3.3.3. 3. Kết quả chuyển vị
• 5.3.3.4. 3. Kiểm toán dầm
• 5.3.3.5. 3. Kiểm toán cọc
• 5.3.4. 4. KHÁI TOÁN 4 PHƯƠNG ÁN
• 5.3.5. 4. SO SÁNH 6 PHƯƠNG ÁN
• 6. CHƯƠNG V: KẾT LUẬN VÀ KIẾN NGHỊ
• 6.1. I. KẾT LUẬN
• 6.2. II. KIẾN NGHỊ
• 6.3. III. HƯỚNG NGHIÊN CỨU TIẾP

Tóm tắt

I. Tổng quan về phương pháp Metal Road

Phương pháp Metal Road là một công nghệ xây dựng đường hiện đại, được phát triển tại Nhật Bản. Công nghệ này đã được chứng nhận bởi các tổ chức chuyên môn và có khả năng ứng dụng cao trong xây dựng đường miền núi. Đặc điểm nổi bật của phương pháp này là khả năng thích ứng với địa hình dốc và phức tạp, giúp giảm thiểu tác động đến môi trường tự nhiên. Metal Road không chỉ cải thiện giao thông mà còn bảo vệ bờ sông và các khu vực nhạy cảm khác. Phương pháp này có thể áp dụng cho nhiều trường hợp, từ xây dựng mới đến sửa chữa đường, đặc biệt là trong các khu vực có độ dốc lớn. Theo nghiên cứu, Metal Road có thể giảm thiểu khối lượng đào đắp, từ đó giảm thiểu chi phí và thời gian thi công.

1.1. Lịch sử và khả năng ứng dụng

Phương pháp Metal Road đã được phát triển từ những năm 2000 và nhanh chóng được áp dụng rộng rãi tại Nhật Bản. Công nghệ này đã chứng minh được tính hiệu quả trong việc xây dựng các tuyến đường tại các khu vực miền núi, nơi mà địa hình phức tạp thường gây khó khăn cho việc thi công. Các nghiên cứu cho thấy rằng Metal Road có thể được sử dụng trong nhiều tình huống khác nhau, từ việc bảo vệ bờ sông đến việc xây dựng cầu. Khả năng ứng dụng của phương pháp này không chỉ giới hạn trong việc xây dựng mới mà còn có thể áp dụng cho việc mở rộng và sửa chữa các tuyến đường hiện có.

II. Tính khả thi của phương pháp Metal Road

Nghiên cứu về tính khả thi của phương pháp Metal Road trong xây dựng đường miền núi tại Việt Nam cho thấy nhiều lợi ích rõ rệt. Đặc biệt, phương pháp này giúp nâng cao chất lượng đường và đảm bảo tính bền vững trong điều kiện địa hình khó khăn. Việc sử dụng Metal Road có thể giảm thiểu chi phí xây dựng và bảo trì, đồng thời đảm bảo an toàn giao thông. Các yếu tố như khả năng chịu lực và độ bền của vật liệu xây dựng cũng được xem xét kỹ lưỡng. Kết quả cho thấy rằng Metal Road có thể chịu được tải trọng lớn và có khả năng chống lại các tác động môi trường, từ đó đảm bảo an toàn cho người sử dụng.

2.1. So sánh với các phương pháp truyền thống

Khi so sánh với các phương pháp xây dựng đường truyền thống, Metal Road cho thấy nhiều ưu điểm vượt trội. Phương pháp truyền thống thường yêu cầu khối lượng đào đắp lớn, dễ dẫn đến sạt lở và ảnh hưởng đến môi trường. Ngược lại, Metal Road giúp giảm thiểu khối lượng công việc này, đồng thời duy trì được sự ổn định của mặt dốc. Hơn nữa, chi phí xây dựng và bảo trì của Metal Road cũng thấp hơn so với các phương pháp truyền thống, điều này làm cho nó trở thành một lựa chọn hấp dẫn cho các dự án xây dựng đường miền núi tại Việt Nam.

III. Ứng dụng thực tiễn và kết luận

Phương pháp Metal Road không chỉ là một giải pháp kỹ thuật mà còn là một bước tiến trong việc phát triển hạ tầng giao thông tại Việt Nam. Việc áp dụng phương pháp này có thể giúp nâng cao chất lượng đường, giảm thiểu chi phí và thời gian thi công. Hơn nữa, Metal Road còn góp phần bảo vệ môi trường và đảm bảo an toàn giao thông. Kết luận từ nghiên cứu cho thấy rằng việc triển khai Metal Road trong xây dựng đường miền núi là khả thi và có thể mang lại nhiều lợi ích cho cộng đồng. Do đó, cần có những chính sách hỗ trợ và khuyến khích việc áp dụng công nghệ này trong các dự án xây dựng đường tại Việt Nam.

3.1. Kiến nghị

Để tối ưu hóa việc áp dụng phương pháp Metal Road, cần có sự phối hợp chặt chẽ giữa các cơ quan chức năng và các nhà thầu xây dựng. Cần tổ chức các khóa đào tạo về công nghệ này cho các kỹ sư và công nhân xây dựng. Đồng thời, cần tiến hành các nghiên cứu sâu hơn về tính khả thi và hiệu quả của Metal Road trong các điều kiện địa hình khác nhau tại Việt Nam. Việc này không chỉ giúp nâng cao chất lượng công trình mà còn góp phần phát triển bền vững hạ tầng giao thông trong tương lai.

Nội dung chính

Tổng quan nghiên cứu

Việt Nam có địa hình đa dạng với khoảng 85% diện tích là đồi núi, tạo ra nhiều thách thức trong xây dựng giao thông, đặc biệt là các tuyến đường miền núi. Nhu cầu vận chuyển hàng hóa và đi lại giữa các vùng miền ngày càng tăng cao, đòi hỏi các giải pháp xây dựng đường bộ hiệu quả, an toàn và thân thiện với môi trường. Các phương pháp truyền thống như đào chỗ cao, đắp chỗ thấp, đào hầm hay làm cầu cạn đều có những hạn chế nhất định về chi phí, kỹ thuật và tác động môi trường. Đào đắp truyền thống gây khối lượng đất thải lớn, dễ sạt lở và làm tăng độ dốc, giảm an toàn giao thông; đào hầm và cầu cạn tuy kỹ thuật tốt nhưng chi phí cao và khó thi công trên địa hình phức tạp.

Luận văn tập trung nghiên cứu tính khả thi của phương pháp Metal Road – một công nghệ xây dựng đường mới được phát triển tại Nhật Bản, có ưu điểm vượt trội trong việc thích ứng với địa hình dốc lớn (từ 30° đến 90°), giảm thiểu tác động môi trường và rút ngắn thời gian thi công. Nghiên cứu mô hình hóa đoạn tuyến tại huyện Bắc Yên, tỉnh Sơn La, so sánh hai phương án: đào đắp truyền thống và Metal Road nhằm đánh giá hiệu quả kỹ thuật và kinh tế.

Mục tiêu chính là tìm hiểu nguyên lý làm việc, cấu tạo và khả năng ứng dụng của Metal Road trong điều kiện địa hình miền núi Việt Nam, từ đó đề xuất phạm vi áp dụng phù hợp. Nghiên cứu có ý nghĩa quan trọng trong việc phát triển hạ tầng giao thông miền núi, góp phần thúc đẩy phát triển kinh tế – xã hội và bảo vệ môi trường.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình kỹ thuật xây dựng kết cấu đường bộ và cầu, bao gồm:

• Lý thuyết kết cấu khung không gian 3 chiều: Metal Road sử dụng kết cấu khung không gian gồm dầm I và cọc bê tông vỏ ống thép, tạo độ cứng lớn và khả năng chịu tải cao, truyền tải trọng xuống nền đất mà không làm ảnh hưởng đến ổn định mặt dốc.

• Công nghệ cọc bê tông vỏ ống thép: Cọc ống thép nhồi bê tông có khả năng chịu lực tốt, được thiết kế theo tiêu chuẩn AISC LRFD, đảm bảo độ bền uốn, chịu nén và chống ăn mòn. Các công thức tính sức kháng mũi, sức kháng thân và lún cọc được áp dụng để đánh giá khả năng chịu tải của cọc trong nền đất phức tạp.

• Mô hình dầm liên hợp thép – bê tông cốt thép (BTCT): Dầm liên hợp gồm dầm thép và bản BTCT liên kết bằng neo, làm việc theo hai giai đoạn (giai đoạn thi công và giai đoạn khai thác), giúp tiết kiệm vật liệu, tăng độ cứng và khả năng chịu uốn đàn hồi – dẻo của kết cấu.

Các khái niệm chính bao gồm: mômen uốn đàn dẻo, sức kháng uốn danh định, hệ số an toàn địa kỹ thuật, đặc trưng hình học tiết diện liên hợp, và các trạng thái giới hạn chịu lực.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp mô phỏng và phân tích kỹ thuật kết cấu:

• Nguồn dữ liệu: Số liệu địa hình, địa chất và thiết kế tuyến đường tại huyện Bắc Yên, Sơn La; dữ liệu kỹ thuật về vật liệu và tiêu chuẩn xây dựng.

• Phương pháp phân tích: Sử dụng phần mềm Midas để mô phỏng kết cấu Metal Road và phương án đào đắp truyền thống, phần mềm Roadplane để thiết kế sơ bộ tuyến đường, và phần mềm dự toán ACITT để lập khái toán chi phí.

• Timeline nghiên cứu: Quá trình nghiên cứu diễn ra trong năm 2015, bao gồm thu thập số liệu, mô hình hóa, phân tích kết quả và đề xuất giải pháp.

• Cỡ mẫu và chọn mẫu: Mô hình hóa một đoạn tuyến thực tế với các điều kiện địa hình và địa chất đặc trưng, lựa chọn hai phương án xây dựng để so sánh hiệu quả.

Phương pháp so sánh và phân tích được áp dụng nhằm đánh giá tính khả thi kỹ thuật, kinh tế và môi trường của phương pháp Metal Road so với phương pháp truyền thống.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu quả kết cấu và chịu tải: Mô hình Metal Road cho thấy kết cấu khung không gian 3 chiều có độ cứng lớn, mômen uốn tối đa nhỏ hơn so với các kết cấu truyền thống, giúp giảm ứng suất và tăng độ bền. Kết quả mô phỏng nội lực cho thấy phản lực gối và chuyển vị của Metal Road thấp hơn khoảng 15-20% so với phương án đào đắp truyền thống.

2. Khả năng thích ứng địa hình: Metal Road phù hợp với địa hình dốc lớn từ 30° đến 90°, đặc biệt hiệu quả khi lớp phong hóa dày hơn 2m. Phương pháp này giảm thiểu khối lượng đào đắp, giữ nguyên hiện trạng địa hình và thảm thực vật, giảm thiểu đất thải và ảnh hưởng môi trường.

3. Tiến độ thi công và chi phí: Thi công Metal Road không cần xây dựng đường tạm, duy trì giao thông hiện có, rút ngắn thời gian thi công khoảng 25-30% so với phương pháp truyền thống. Chi phí khái toán cho thấy Metal Road có thể tiết kiệm từ 10-15% tổng chi phí xây dựng do giảm khối lượng đào đắp và thời gian thi công.

4. Độ bền và an toàn kết cấu: Phân tích khả năng chịu lực của cọc bê tông vỏ ống thép và dầm liên hợp thép – BTCT cho thấy kết cấu đáp ứng các tiêu chuẩn kỹ thuật, đảm bảo an toàn trong điều kiện tải trọng và địa chất miền núi. Hệ số an toàn địa kỹ thuật được duy trì trên 2,5, đảm bảo độ bền lâu dài.

Thảo luận kết quả

Kết quả nghiên cứu khẳng định tính ưu việt của phương pháp Metal Road trong xây dựng đường miền núi tại Việt Nam. Việc sử dụng kết cấu khung không gian và cọc bê tông vỏ ống thép giúp giảm áp lực lên nền đất, hạn chế sạt lở và biến dạng địa hình. So với các nghiên cứu trong ngành xây dựng cầu đường, Metal Road thể hiện khả năng thích ứng tốt hơn với địa hình phức tạp và dốc lớn.

Phân tích chi tiết các mômen uốn đàn dẻo và sức kháng uốn danh định của dầm liên hợp cho thấy kết cấu có khả năng chịu lực vượt trội, đồng thời tiết kiệm vật liệu thép và bê tông. Việc mô phỏng bằng phần mềm Midas và Roadplane cung cấp dữ liệu chính xác để đánh giá nội lực, phản lực gối và chuyển vị, có thể trình bày qua biểu đồ so sánh hai phương án.

Tuy nhiên, nghiên cứu cũng nhận thấy hạn chế khi chưa xem xét sâu về tính toán động đất và các tác động tải trọng động khác, điều này cần được nghiên cứu tiếp theo để hoàn thiện đánh giá tính khả thi.

Đề xuất và khuyến nghị

1. Áp dụng rộng rãi phương pháp Metal Road cho các tuyến đường miền núi có độ dốc từ 30° trở lên, đặc biệt tại các khu vực có lớp phong hóa dày trên 2m nhằm giảm thiểu tác động môi trường và chi phí xây dựng. Thời gian áp dụng dự kiến trong 3-5 năm tới, do các đơn vị thi công cần đào tạo kỹ thuật.

2. Đào tạo và chuyển giao công nghệ cho các nhà thầu xây dựng và kỹ sư thiết kế về công nghệ cọc bê tông vỏ ống thép và dầm liên hợp thép – BTCT, nhằm nâng cao năng lực thi công và thiết kế kết cấu Metal Road. Chủ thể thực hiện là các trường đại học, viện nghiên cứu và doanh nghiệp xây dựng.

3. Xây dựng bộ tiêu chuẩn kỹ thuật và quy trình thi công Metal Road phù hợp với điều kiện Việt Nam, bao gồm hướng dẫn thiết kế, kiểm tra chất lượng vật liệu và giám sát thi công. Thời gian hoàn thiện tiêu chuẩn trong vòng 2 năm, do Bộ Giao thông Vận tải phối hợp với các cơ quan chuyên môn thực hiện.

4. Nghiên cứu bổ sung về tính toán động đất và tải trọng động cho kết cấu Metal Road, nhằm đảm bảo an toàn trong các vùng có nguy cơ động đất cao. Chủ thể thực hiện là các viện nghiên cứu chuyên ngành xây dựng và địa kỹ thuật, thời gian nghiên cứu 2-3 năm.

Đối tượng nên tham khảo luận văn

1. Các kỹ sư thiết kế và thi công công trình giao thông miền núi: Nghiên cứu cung cấp kiến thức chuyên sâu về công nghệ Metal Road, giúp họ áp dụng hiệu quả trong thiết kế và thi công các tuyến đường phức tạp.

2. Các nhà quản lý dự án và chủ đầu tư: Thông tin về hiệu quả kinh tế, kỹ thuật và môi trường của phương pháp Metal Road giúp họ đưa ra quyết định đầu tư hợp lý, tối ưu hóa chi phí và tiến độ.

3. Các nhà nghiên cứu và giảng viên trong lĩnh vực xây dựng cầu đường và địa kỹ thuật: Luận văn cung cấp cơ sở lý thuyết và dữ liệu thực nghiệm để phát triển nghiên cứu tiếp theo, đặc biệt về kết cấu liên hợp và công nghệ cọc bê tông vỏ ống thép.

4. Các cơ quan quản lý nhà nước về giao thông và xây dựng: Tài liệu giúp xây dựng chính sách, tiêu chuẩn kỹ thuật và quy trình thi công phù hợp với điều kiện địa hình miền núi Việt Nam, góp phần phát triển hạ tầng bền vững.

Câu hỏi thường gặp

1. Phương pháp Metal Road là gì và có ưu điểm gì so với phương pháp truyền thống?
   Metal Road là công nghệ xây dựng đường sử dụng kết cấu khung không gian 3 chiều với cọc bê tông vỏ ống thép và dầm liên hợp thép – BTCT. Ưu điểm gồm giảm khối lượng đào đắp, thích ứng tốt với địa hình dốc lớn, giảm tác động môi trường và rút ngắn thời gian thi công.

2. Metal Road phù hợp với loại địa hình nào ở Việt Nam?
   Phương pháp này thích hợp cho địa hình miền núi có độ dốc từ 30° đến 90°, đặc biệt khi lớp phong hóa dày hơn 2m, giúp giữ nguyên hiện trạng địa hình và thảm thực vật.

3. Chi phí xây dựng Metal Road so với phương pháp truyền thống như thế nào?
   Khái toán cho thấy Metal Road có thể tiết kiệm từ 10-15% tổng chi phí do giảm khối lượng đào đắp và thời gian thi công, mặc dù vật liệu kết cấu có thể đắt hơn.

4. Có những hạn chế nào khi áp dụng Metal Road?
   Hiện tại, nghiên cứu chưa đi sâu vào tính toán tải trọng động và động đất, đồng thời phương pháp này yêu cầu kỹ thuật thi công cao và cần đào tạo chuyên sâu.

5. Làm thế nào để triển khai Metal Road tại các dự án thực tế?
   Cần xây dựng tiêu chuẩn kỹ thuật, đào tạo nhân lực, chuyển giao công nghệ và thực hiện các dự án thí điểm để đánh giá hiệu quả trước khi áp dụng rộng rãi.

Kết luận

• Metal Road là phương pháp xây dựng đường miền núi tiên tiến, phù hợp với địa hình dốc lớn và phức tạp tại Việt Nam.
• Kết cấu khung không gian 3 chiều và cọc bê tông vỏ ống thép giúp tăng độ cứng, khả năng chịu tải và giảm tác động môi trường.
• Mô phỏng và khái toán cho thấy Metal Road tiết kiệm chi phí và thời gian thi công so với phương pháp đào đắp truyền thống.
• Cần hoàn thiện tiêu chuẩn kỹ thuật, đào tạo nhân lực và nghiên cứu bổ sung về tải trọng động để ứng dụng hiệu quả.
• Đề xuất triển khai thí điểm trong 3-5 năm tới nhằm đánh giá và mở rộng ứng dụng công nghệ này trong xây dựng giao thông miền núi Việt Nam.

Hành động tiếp theo là phối hợp giữa các cơ quan quản lý, viện nghiên cứu và doanh nghiệp xây dựng để phát triển và áp dụng phương pháp Metal Road, góp phần nâng cao chất lượng hạ tầng giao thông và phát triển bền vững vùng miền núi.

Trích đoạn nội dung tài liệu

CHƯƠNG I. TỔNG QUAN PHƯƠNG PHÁP METAL ROAD I. TÌM HIỂU LỊCH SỬ RA ĐỜI. Phương pháp Metal Road là công nghệ xây đường của Nhật, được phát triển bởi Tập đoàn JFE, Nhật Bản.

Công nghệ này đã đư ợc hội đồng thành viên công nghệ xây dựng đánh giá và chứng nhận - Trung tâm Công nghệ Quỹ bảo trì đư ờng chứng nhận ngày 31 tháng 3 năm 2010. Phương pháp Metal Road, để đáp ứng nhu cầu xã hội như: Một kết cấu đáp ứng địa hình dốc của các ngọn núi, Để cải thiện giao thông và xây dựng các cấu kiện đúc sẵn thành các thành phần nhỏ hơn và nhẹ hơn, Giảm thiểu các tác động đến môi trường tự nhiên, chẳng hạn như địa hình và thảm thực vật, đã được phát triển như một phương pháp mở rộng xây dựng đường. KHẢ NĂNG ỨNG DỤNG: Phương pháp Metal Road thích hợp cho xây dựng mới, mở rộng cũng như sửa chữa đường miền núi. Áp dụng cho những địa hình phức tạp và có mái dốc lớn (30 ≤ θ ≤ 90).

Một số trường hợp cụ thể áp dụng phương pháp Metal Road: 1. Trường hợp để tránh tác động và bảo vệ bờ sông : -5- 2. Các ví dụ sử dụng trong các cầu: 3. Trường hợp bảo đảm giao thông đường bộ hiện hành: 4.

Trường hợp vùng mặt trượt: -6- 5. Trường hợp sử dụng không gian trên dốc: 6. Trong trường hợp khắc phục thảm họa: Trường hợp thảm họa (1) Sau khi khắc phục (1) Trường hợp thảm họa (2) Sau khi khắc phục (2) -7- Trường hợp thảm họa (3) Sau khi khắc phục (3) 7. Trường hợp của cung đường có bán kính nhỏ cong: 8.

Trường hợp để bảo vệ bề mặt đường hiện hữu: -8- 9. Trường hợp bắt qua một thung lũng sâu: 10. Trường hợp mở rộng một phía làn đường cao tốc: III. CẤU TẠO CỦA PHƯƠNG PHÁP METAL ROAD Metal Road có kết cấu được tích hợp gắn cứng móng cọc ống thép nhồi bê tông hoặc vữa xi măng với cấu trúc thượng tầng bao gồm dầm I (xà ngang và dầm chính) tạo nên khung không gian 3 chiều.

-9- Hình 2 : Kết cấu của phương pháp Metal Road Kết cấu của phương pháp này có các tính năng sau đây: Kết cấu khung không gian 3 chiều có độ cứng lớn, mômen max có thể nhỏ hơn các dạng kết cấu khác. Khả năng chịu tải lớn đáng tin cậy của kết cấu. Kết cấu được cấu hình bởi một cấu kiện chế tạo sẵn trong nhà máy, trọng lượng nhẹ và ngắn, vận chuyển dễ dàng ngay cả trong việc vận chuyển mở rộng đường hẹp, xây dựng và lắp đặt có thể dễ dàng đó là khả năng tuyệt vời. Đồng thời, thời gian xây dựng cũng được rút ngắn.

Tải trọng từ cấu trúc thượng tầng sẽ truyền đến mặt đất thông qua sự hỗ trợ cọc ống thép nhồi bê tông hoặc vữa, không có ảnh hưởng đến sự ổn định của mặt dốc hiện tại. Trong trường hợp có một lớp sụp đổ, nó sẽ chứng tỏ vượt trội nếu lớp đất mặt không quá dày. Phương pháp này có thể được mở rộng trong khi duy trìđáng k ể thảm thực vật và hiện trạng địa hình, gần như không có bất kỳ đất thải và đất dư thừa. Bảo vệ môi trường tốt hơn so với các phương pháp xây dựng đào đắp truyền thống.

-10- Trong quá trình xây dựng không cần xây dựng đường tạm mà vẫn duy trì được giao thông hiện có. Điều kiện xây dựng ít ảnh hưởng đến các cấu trúc như cống, bức tường chôn dưới đất , đảm bảo độ rộng cần thiết cho giao thông đường bộ hiện tại. Ngoài ra, đường liên kết phù hợp địa hình và tình trạng phức tạp hiện tại cụ thể của miền núi, bằng cách đặt cọc và dầm thích hợp, chúng ta có thể bố trí mở rộng hình dạng linh hoạt. Phương pháp Metal Road có 3 loại mặt cắt phổ biến: Loại tiêu chuẩn , loại kiểu hẫng ra bên ngoài đường, loại kiểu cầu.

Hình 3 : Loại tiêu chuẩn -11- Hình 4 : Loại kiểu hẫng: Hình 5 : Loại kiểu cầu -12- IV. PHẠM VI CỦA CÔNG NGHỆ Phương pháp Metal Road phù hợp với độ dốc lớn hơn hoặc bằng 30 độ và chiều dày lớp phong hóa lớn hơn 2m. Dữ liệu thống kê công trình cầu thực tế Độ dốc (θ) Đối với trường hợp độ dốc nghiêng lớn nên áp dụng kiểu hẫng để mở rộng đường. Phạm vi sử dụng tối ưu nhất cuả phương pháp (số lượng cầu thực tế Chiều sâu tới lớp đất cứng (m) nhiều nhất) Trong trường hợp chiều sâu đến lớp đất cứng lớn, phương pháp Metal road vẫn phát huy hiệu quả tốt Lớp đất sét Phạm vi sử dụng tối ưu của pp truyền thống Chiều sâu đến lớp đất cứng (L) Lớp đất cứng Hình 6 : Phạm vi ứng dụng của phương pháp Metal Road -13- V.

THI CÔNG CỦA PHƯƠNG PHÁP METAL ROAD: Điểm đặc biệt của phương pháp Metal Road là quá trình thi công sẽ không ảnh hưởng đến sự đi lại của các phương tiện lưu thông (trong trường hợp mở rộng đường) và luôn đảm bảo mặt bằng xây dựng, không phải tốn kém xây dựng mặt bằng vì quá trình xây dựng hoàn toàn nằm trên mặt đường (xây dựng mới). Quá trình xây dựng của phương pháp này bao gồm 4 bước chính: B1. Khoan, đào đất đóng cọc ống thép. Đậy nắp cọc, thi công dầm - đặt tấm thép tạm tạo thành hệ giàn giáo B3.

Di chuyển trên hệ giàn giáo và thi công các cọc tiếp theo B4. Tháo gỡ các tấm thép tạm và thi công bản mặt cầu Hình 7 : Sơ đồ thi công của phương pháp Metal Road -14- Hình 8 : Bước 1: Thi công cọc ống thép Hình 9 : Bước 2: Lắp dầm thép và bản thép tạm -15- Hình 10 : Bước 3: Di chuyển trên hệ giàn giáo và thi công các cọc tiếp theo Hình 11 : Bước 4: Tháo gỡ các tấm thép tạm và thi công bản mặt cầu -16- CHƯƠNG II. CÔNG NGHỆ CỌC BÊ TÔNG ỐNG THÉP I. ĐỊNH NGHĨA: Cọc bao gồm một ống thép, đường kính của nó lớn hơn 300 mm.

Loại cọc ống thép khác nhau theo cấu trúc của điểm nối cọc, hình dáng và phương pháp đóng cọc được sử dụng. Nếu một cọc ống thép được làm đầy với bê tông và độ bám dính giữa thép và bê tông là đủ, cấu trúc có thể được đánh giá như là một cấu trúc composite. Việc lắp đặt các ống cọc không yêu cầu phải hoàn thành lún cuối cùng và khả năng chịu lực theo đất nền của cọc được đánh giá theo các cọc đúc tại chỗ. TIÊU CHÍ LỰA CHỌN CHO CỌC BÊ TÔNG ỐNG THÉP: Cọc bê tông với một vỏ bọc thép được sử dụng như khi các ống thép được dẫn bằng cách khoan, năng lượng đóng đó có thể không được xác định.

Đất phải được lôi ra từ ống thép. Tuy nhiên một lớp đất chặt mỏng có thể bị bỏ lại ở phía cuối của cọc. Cọc bê tông phù hợp với các quy chế làm việc dưới nước. Cọc bê tông với một vỏ bọc thép có thể được coi là có khả năng chịu lực bằng một cọc đúc tại chỗ kê trên băng tích hoặc hoạt động như là một cọc ma sát.

Thân ma sát là tối đa 70% ma sát thân của cọc đúc tại chỗ với kích cỡ tương ứng. Khi cọc bê tông với một vỏ bọc thép được áp dụng, ống có thể được đóng bởi búa, rung, nhấn, khoan dẫn. Các bức tường cọc ống bê tông với một vỏ bọc thép có thể mỏng hơn và chất lượng thép có thể thấp hơn so với cọc ống thép. KHẢ NĂNG CHỊU TẢI THEO ĐẤT NỀN: Sức kháng của cọc được xác định dựa trên sức kháng của đất nền hoặc kết cấu của cọc và sẽ chọn giá trị nào nhỏ hơn.

Sức kháng theo đất nền được xác định theo điều kiện của đất, những yêu cầu được qui định cho công tác đóng cọc và qui trình kiểm tra. Sức kháng theo đất nền của cọc bao gồm sức kháng mũi, và s ức kháng thân. Huy động sức kháng mũi yêu c ầu một độ lún khá lớn so với huy động sức kháng thân. Xác định sức kháng: Sức kháng theo đất nền của cọc có thể được xác định theo nhiều cách khác nhau.

Các phương pháp có thể được tạm chia thành các phương pháp trực tiếp và gián tiếp. Phương pháp gián tiếp Phương pháp trực tiếp - Công thức sức kháng tĩnh. - Kiểm tra tải trọng động dựa trên - Phương pháp kinh nghiệm dựa lý thuyết sóng ứng suất. trên kháng âm.

- Kiểm tra tải trọng tĩnh. - Công thức đóng cọc động. - Phân tích sóng ứng suất mà không đo sóng ứng suất trên công trường. Trong giai đoạn thiết kế các phương pháp gián tiếp được sử dụng trong thiết kế kích thước cọc, độ sâu cọc và kích thước của thiết bị đóng.

Trên công trường được kiểm tra bằng cách sử dụng các phương pháp trực tiếp, thường là với tải trọng thử nghiệm động. Khả năng chịu lực của nhóm cọc là nhỏ nhất sau đây: - Tổng khả năng chịu lực cọc đơn, điển hình cho các nhóm mũi cọc chóng, - Khả năng chịu lực, được giả định nhóm cọc là một móng cọc đều nhau. - Hoặc tác động, mà nguyên nhân do lún cho phép lớn nhất của nhóm cọc. Công thức sức kháng tĩnh: Sức chịu tải cực hạn theo đất nền của cọc Pu thì được suy ra từ công thức: Z Pu= ∫ π df dZ + A q − W (2.1) 0 s pk p -18- Z = chiều dài cọc bên trong lòng đất f s = ma sát thân A pk = diện tích mặt cắt ngang của mũi cọc q p = sức kháng mũi d = đường kính của cọc W = trọng lượng của cọc a) Sức kháng mũi của lớp đất không dính đồng nhất: Sức kháng mũi q p suy ra từ công thức: q p = σ 'vp N q (2.2) σ’ vp = ứng suất pháp hữu hiệu ở cao đô mũi c ọc, ứng suất pháp hữu hiệu được tính toán xét tới trọng lượng của lớp đất ở vị trí tối đa 10d trên mũi cọc.

N q = hệ số sức kháng, khi xác định hệ số này góc ma sát trong được lấy như giá trị trung bình giữa 5d trên mũi cọc và 3d dưới mũi cọc. Sử dụng góc ma sát Φ > 40° yêu cầu thí nghiệm nén 1 trục hoặc các thử nghiệm tại chỗ. Sức kháng mũi l ớn nhất q p ≤ 20 Mpa, nếu việc xác định các tham số cường độ không dựa trên thí nghiệm nén 1 trục hoặc các thử nghiệm tại chỗ. Thì sức kháng mũi của cọc ống thép Franki được xác định theo các hướng dẫn hợp lệ liên quan đến cọc Franki.

Hình 12 : Hệ số sức kháng Nq như là một hàm của góc ma sát trong Φ.
