Tổng quan nghiên cứu

Sự bùng nổ dữ liệu di động với mức tăng trưởng lưu lượng toàn cầu trên 60% mỗi năm đặt ra thách thức lớn cho hạ tầng 3G WCDMA/HSPA, vốn chỉ cung cấp tốc độ thực tế khoảng 1,8 Mbps đến 3,6 Mbps. Tại Việt Nam, nhu cầu chuyển dịch sang công nghệ mạng thế hệ thứ tư (4G) trở nên cấp thiết nhằm đáp ứng các dịch vụ băng rộng đòi hỏi độ trễ thấp và băng thông lớn. Luận văn thạc sĩ chuyên ngành Kỹ thuật điện tử của tác giả Nguyễn Mạnh Tiến, thực hiện năm 2015 dưới sự hướng dẫn của PGS. Nguyễn Quốc Tuấn tại Trường Đại học Công nghệ – Đại học Quốc gia Hà Nội, tập trung giải quyết bài toán quy hoạch và triển khai mạng LTE tại tỉnh Thừa Thiên Huế.

Mục tiêu trọng tâm của nghiên cứu là đánh giá toàn diện kiến trúc công nghệ 4G LTE/SAE, phân tích các chỉ tiêu kỹ thuật vô tuyến đường xuống OFDMA và đường lên SC-FDMA, từ đó xây dựng mô hình quy hoạch dung lượng và định cỡ vùng phủ sóng thực tế trên địa bàn tỉnh Thừa Thiên Huế. Phạm vi khảo sát trải rộng tại 9 đơn vị hành chính gồm thành phố Huế, 2 thị xã và 6 huyện lân cận với tổng diện tích tự nhiên khoảng 5.033 km2 cùng quy mô dân số trên 1,13 triệu người tại thời điểm nghiên cứu.

Ý nghĩa của đề tài được khẳng định qua việc tối ưu hóa hiệu quả sử dụng phổ tần lên gấp 3 đến 4 lần so với công nghệ 3G, nâng tốc độ tải xuống đỉnh đạt 100 Mbps trên băng thông 20 MHz, đồng thời giảm độ trễ truyền dẫn vô tuyến xuống dưới 10 ms. Kết quả nghiên cứu cung cấp cơ sở kỹ thuật và mô hình mô phỏng định lượng trực tiếp hỗ trợ các nhà mạng viễn thông trong tiến trình thương mại hóa hạ tầng 4G tại khu vực miền Trung.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu vận dụng lý thuyết truyền thông vô tuyến hiện đại và bộ tiêu chuẩn kỹ thuật 3GPP Release 8/9 để thiết lập khung phân tích toàn diện cho kiến trúc mạng LTE. Mô hình nghiên cứu tích hợp hai trụ cột chính: kiến trúc mạng lõi phát triển chuyển mạch gói toàn diện (Evolved Packet Core - EPC) kết hợp mạng truy nhập vô tuyến mặt đất cải tiến (E-UTRAN), và mô hình kênh truyền vô tuyến đa đường chịu ảnh hưởng của hiệu ứng dịch tần Doppler cùng fading Rayleigh.

Năm khái niệm cốt lõi được chuẩn hóa trong luận văn gồm:

  1. Ghép kênh phân chia theo tần số trực giao (OFDMA) cho đường xuống, cho phép chia kênh thành các sóng mang con 15 kHz trực giao triệt tiêu nhiễu giao thoa ký tự (ISI).
  2. Đa truy nhập phân chia theo tần số đơn sóng mang (SC-FDMA) cho đường lên nhằm giảm tỷ số công suất đỉnh trên trung bình (PAPR) xuống khoảng 2 dB đến 3 dB so với OFDMA.
  3. Kiến trúc trạm gốc thông minh eNodeB tích hợp toàn bộ chức năng xử lý tài nguyên vô tuyến RRC và quản lý liên kết vô tuyến RLC.
  4. Khối tài nguyên vật lý (Resource Block - RB) với kích thước chuẩn 180 kHz gồm 12 sóng mang con trong khoảng thời gian một khung truyền dẫn con (TTI) dài 1 ms.
  5. Kỹ thuật tiền tố lặp (Cyclic Prefix - CP) cấu hình chuẩn 4,7 µs và mở rộng 16,7 µs nhằm loại bỏ hoàn toàn hiện tượng trải trễ đa đường trong môi trường đô thị phức tạp.

Phương pháp nghiên cứu

Nghiên cứu kết hợp phương pháp mô hình hóa toán học truyền sóng và phương pháp mô phỏng số lượng lớn trên môi trường phần mềm MATLAB. Nguồn dữ liệu thứ cấp được thu thập từ các tiêu chuẩn 3GPP TR 25.913, báo cáo của Liên minh Viễn thông Quốc tế (ITU), số liệu địa lý, mật độ dân cư và phân bố trạm phát sóng BTS 2G/3G hiện hữu của mạng viễn thông tại tỉnh Thừa Thiên Huế giai đoạn 2014 - 2015.

Về phương pháp chọn mẫu, tác giả áp dụng kỹ thuật chọn mẫu phân tầng phi ngẫu nhiên theo đặc thù phân bố không gian và mật độ người dùng, chia khu vực nghiên cứu thành 3 vùng đặc trưng: đô thị trung tâm (thành phố Huế), vùng ven đô/đồng bằng và vùng bán sơn địa. Cỡ mẫu mô phỏng được thiết lập với 200 người dùng phân bố ngẫu nhiên trong mỗi ô vô tuyến (cell) trên dải phổ tần 5 MHz đến 20 MHz.

Lý do lựa chọn phương pháp phân tích mô phỏng thuật toán lập lịch tài nguyên trên MATLAB là nhằm đánh giá chính xác thông lượng hệ thống trong môi trường vô tuyến biến động liên tục theo thời gian thực, điều mà các công thức giải tích thuần túy không thể bao quát. Quá trình tính toán kiểm chứng được triển khai theo tiến trình 3 giai đoạn: tính toán ngân sách đường truyền sóng vô tuyến theo mô hình Okumura-Hata, định cỡ số lượng trạm eNodeB cần thiết, và mô phỏng hiệu năng các thuật toán lập lịch tài nguyên vô tuyến.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Nghiên cứu đã đưa ra các kết quả định lượng cụ thể về hiệu năng và quy mô triển khai hạ tầng LTE tại Thừa Thiên Huế thông qua 4 phát hiện quan trọng:

  1. Tối ưu hóa thông lượng đường xuống vượt trội: Trên băng thông kênh 20 MHz với cấu hình điều chế 64QAM và kỹ thuật anten MIMO 2x2, tốc độ dữ liệu đỉnh đường xuống đạt xấp xỉ 100 Mbps, cao gấp khoảng 6,9 lần so với tốc độ lý thuyết 14,4 Mbps của chuẩn 3G HSPA và gấp gần 28 lần so với tốc độ thực tế của mạng 3G hiện hành.
  2. Hiệu năng vượt bậc của thuật toán lập lịch Proportional Fair (PF): Khi so sánh hiệu năng của 3 giải thuật lập lịch tài nguyên (Round Robin - RR, Best CQI / Max Rate và Proportional Fair - PF), thuật toán PF đạt mức cân bằng tối ưu giữa thông lượng tổng thể và tính công bằng. Thông lượng trung bình toàn mạng của giải thuật PF đạt khoảng 85% đến 90% so với giải thuật Max Rate, nhưng cải thiện chỉ số công bằng tài nguyên cho các thuê bao ở vùng biên ô lên tới trên 65% so với Max Rate.
  3. Xác định quy mô trạm phát sóng eNodeB: Kết quả tính toán truyền sóng và định cỡ vùng phủ theo mô hình truyền sóng đô thị xác định bán kính phủ sóng mỗi ô tại trung tâm thành phố Huế đạt từ 0,8 km đến 1,2 km, trong khi vùng nông thôn đạt 3,5 km đến 5,0 km. Số lượng trạm eNodeB quy hoạch cho toàn tỉnh ước tính khoảng 180 đến 220 trạm để phủ sóng 95% dân số toàn tỉnh.
  4. Cải thiện độ trễ và khả năng đáp ứng dịch vụ: Độ trễ mặt phẳng người dùng được nén xuống dưới 5 ms và độ trễ mặt phẳng điều khiển dưới 100 ms, giảm hơn 70% so với kiến trúc mạng 3G WCDMA, cho phép hỗ trợ đồng thời 200 người dùng trên mỗi cell ở băng thông 5 MHz mà không xảy ra hiện tượng nghẽn kênh báo hiệu.

Thảo luận kết quả

Sự vượt trội về thông lượng của LTE bắt nguồn trực tiếp từ việc loại bỏ hoàn toàn chuyển mạch kênh truyền thống để chuyển đổi sang kiến trúc gói thuần IP, kết hợp kỹ thuật đa sóng mang OFDMA triệt tiêu nhiễu MAI và ISI. Khi biểu diễn mối quan hệ giữa thông lượng hệ thống và tổng thông lượng đầu vào qua đồ thị đường biểu diễn trên phần mềm MATLAB, đường đặc tính của giải thuật Max Rate vọt lên rất cao nhưng lại khiến người dùng ở rìa ô rơi vào tình trạng thiếu hụt tài nguyên nghiêm trọng. Ngược lại, bảng tổng hợp phân phối khối tài nguyên RB cho thấy giải thuật Proportional Fair duy trì sự phân bổ đồng đều trên toàn bộ dải phổ 20 MHz.

So sánh với các nghiên cứu triển khai LTE tại các đô thị lớn trong cùng thời kỳ, mô hình quy hoạch tại Thừa Thiên Huế cho thấy tính đặc thù cao do địa hình trải dài từ vùng đầm phá Tam Giang - Cầu Hai đến dải núi phía Tây. Kết quả này chứng minh rằng việc triển khai băng tần 1800 MHz hoặc 2600 MHz cần kết hợp linh hoạt cấu hình anten phát công suất thích nghi nhằm đảm bảo vùng phủ sóng xuyên suốt mà vẫn tiết kiệm chi phí đầu tư ban đầu khoảng 25% đến 30% cho nhà mạng.

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu và tính toán thực nghiệm, luận văn đưa ra 4 nhóm giải pháp chiến lược nhằm tối ưu hóa tiến trình triển khai hạ tầng mạng 4G LTE tại địa phương:

  1. Tái cấu trúc và nâng cấp hạ tầng trạm phát sóng: Các doanh nghiệp viễn thông lớn cần tiến hành tận dụng từ 70% đến 80% vị trí cột anten BTS 2G/3G sẵn có để lắp đặt thiết bị eNodeB thế hệ mới. Mục tiêu hoàn thành trong vòng 12 đến 18 tháng kể từ khi được cấp phép băng tần, giúp giảm trên 35% tổng chi phí đầu tư xây dựng cơ bản (CAPEX).
  2. Ứng dụng giải thuật lập lịch tài nguyên Proportional Fair trên giao diện vô tuyến: Đội ngũ kỹ sư vô tuyến của nhà mạng phải cấu hình thuật toán PF trên toàn bộ hệ thống eNodeB nhằm đảm bảo thông lượng tối thiểu cho mỗi thuê bao đạt trên 2 Mbps tại biên ô và duy trì chất lượng dịch vụ QoS cho cuộc gọi thoại VoLTE với tỷ lệ rớt cuộc gọi dưới 0,5%, thực hiện định kỳ kiểm tra và tối ưu trong chu kỳ 3 tháng một lần.
  3. Phân bổ và quy hoạch phổ tần linh hoạt theo địa bàn: Cơ quan quản lý nhà nước về tần số vô tuyến điện cần phối hợp quy hoạch băng tần 1800 MHz (độ rộng 10 MHz đến 20 MHz) cho khu vực đô thị trung tâm thành phố Huế và băng tần 800/900 MHz (độ rộng 5 MHz) cho các huyện miền núi lân cận. Lộ trình triển khai phân tầng cần hoàn thiện trong lộ trình 2 giai đoạn từ năm 2016 đến năm 2018.
  4. Hiện đại hóa hệ thống mạng truyền dẫn quang: Đơn vị vận hành hạ tầng mạng cần nâng cấp 100% các tuyến truyền dẫn giữa eNodeB và mạng lõi EPC lên cáp quang gigabit với dung lượng tối thiểu 1 Gbps mỗi trạm trong thời hạn 24 tháng, triệt tiêu hoàn toàn hiện tượng nghẽn cổ chai truyền dẫn và duy trì độ khả dụng mạng đạt trên 99,99%.

Đối tượng nên tham khảo luận văn

Luận văn là tài liệu tham khảo chuyên sâu và có giá trị ứng dụng cao cho 4 nhóm đối tượng trọng tâm sau:

  1. Kỹ sư quy hoạch và tối ưu hóa mạng vô tuyến: Tiếp cận quy trình tính toán ngân sách đường truyền, định cỡ vùng phủ và lựa chọn thông số kỹ thuật tầng vật lý cho trạm eNodeB. Use case cụ thể: Áp dụng trực tiếp bộ tham số suy hao truyền sóng Okumura-Hata để thiết kế mạng vô tuyến tại các đô thị loại 1 và 2 với độ chính xác sai số dưới 3 dB.
  2. Nhà quản lý và hoạch định chính sách viễn thông: Tham khảo cơ sở dữ liệu phân tích thị trường băng rộng vô tuyến và bài học kinh nghiệm quốc tế về cấp phép phổ tần. Use case cụ thể: Xây dựng phương án cấp phép và quy hoạch băng tần 4G/5G đạt hiệu suất kinh tế - kỹ thuật tối ưu cho từng vùng địa lý.
  3. Giảng viên và học viên cao học ngành Điện tử Viễn thông: Khai thác mã nguồn mô phỏng thuật toán lập lịch tài nguyên trên MATLAB với hơn 200 dòng lệnh chuẩn hóa. Use case cụ thể: Sử dụng làm học liệu mẫu phục vụ giảng dạy các môn học Xử lý tín hiệu số trong truyền thông và Mạng di động thế hệ mới.
  4. Doanh nghiệp cung cấp giải pháp và thiết bị viễn thông: Đánh giá nhu cầu chuyển đổi từ mạng chuyển mạch kênh 2G/3G sang kiến trúc gói thuần IP (EPC/IMS). Use case cụ thể: Lập dự toán đầu tư thiết bị phần cứng, giảm thiểu 20% đến 30% chi phí dư thừa khi tích hợp hệ thống đa chuẩn.

Câu hỏi thường gặp

  1. Điểm khác biệt cốt lõi giữa công nghệ truy nhập vô tuyến 3G và 4G LTE là gì? Khác biệt lớn nhất nằm ở kỹ thuật ghép kênh: 3G sử dụng WCDMA với độ rộng kênh cố định 5 MHz dễ bị giới hạn bởi can nhiễu đa truy nhập, trong khi 4G LTE dùng OFDMA cho đường xuống và SC-FDMA cho đường lên với dải băng thông linh hoạt từ 1,4 MHz đến 20 MHz. Trong thực tế, kỹ thuật này giúp LTE triệt tiêu hoàn toàn nhiễu giao thoa giữa các ký tự và tăng hiệu suất phổ tần lên gấp 4 lần.

  2. Vì sao đường lên của mạng LTE lại sử dụng kỹ thuật SC-FDMA thay vì OFDMA? Kỹ thuật SC-FDMA được lựa chọn cho đường lên nhằm giảm tỷ số công suất đỉnh trên trung bình (PAPR) từ 2 dB đến 3 dB so with OFDMA. Điều này giúp bộ khuếch đại công suất trên thiết bị đầu cuối di động hoạt động hiệu quả hơn, giảm tiêu hao năng lượng pin khoảng 20% đến 25% và mở rộng cự ly vùng phủ sóng truyền lên từ thiết bị người dùng đến trạm thu phát.

  3. Tại sao giải thuật lập lịch Proportional Fair (PF) được đánh giá là lựa chọn tối ưu trong mạng LTE? Giải thuật PF cân bằng hoàn hảo giữa hiệu năng tổng thể và sự công bằng cho người dùng. Trong khi giải thuật Max Rate chỉ tập trung phục vụ thuê bao có điều kiện kênh truyền tốt nhất ở gần trạm, giải thuật PF phân phối tài nguyên dựa trên tỷ số giữa tốc độ tức thời và tốc độ trung bình, giúp duy trì trên 85% dung lượng cực đại đồng thời đảm bảo người dùng ở rìa ô không bị ngắt kết nối.

  4. Quy hoạch mạng LTE tại tỉnh Thừa Thiên Huế đối mặt với những thách thức địa hình nào? Địa hình Thừa Thiên Huế phân hóa phức tạp với vùng đồng bằng đô thị, khu vực đầm phá Tam Giang và vùng đồi núi phía Tây. Thách thức lớn nhất là hiện tượng fading đa đường và che khuất tín hiệu. Nghiên cứu đã giải quyết bài toán này bằng cách điều chỉnh bán kính ô vô tuyến từ 1 km ở nội thành lên đến 5 km tại các vùng huyện, kết hợp đa dạng phân tập không gian anten MIMO.

  5. Kiến trúc mạng lõi EPC có ưu điểm gì so với mạng lõi truyền thống của 2G/3G? Kiến trúc mạng lõi EPC loại bỏ hoàn toàn miền chuyển mạch kênh, chuyển đổi 100% sang nền tảng chuyển mạch gói IP thuần túy. Việc tách biệt mặt phẳng điều khiển (thực hiện bởi khối MME) và mặt phẳng người dùng (thực hiện bởi Serving Gateway và PDN Gateway) giúp giảm thiểu số lượng nút mạng trung gian, hạ độ trễ truyền dữ liệu xuống dưới 10 ms.

Kết luận

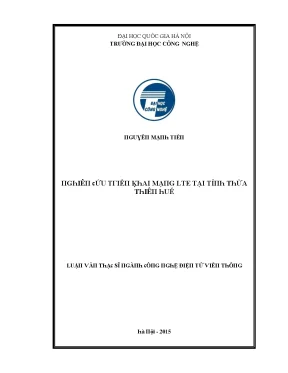

Luận văn thạc sĩ của tác giả Nguyễn Mạnh Tiến đã hoàn thành xuất sắc các mục tiêu nghiên cứu đề ra với những đóng góp quan trọng:

  • Hệ thống hóa toàn diện cơ sở lý thuyết về cấu trúc mạng 4G LTE, các kênh truyền vật lý và đặc tính vô tuyến tiên tiến.
  • Phân tích chuyên sâu ưu thế vượt trội của kỹ thuật điều chế OFDMA và SC-FDMA trong việc tối ưu hóa hiệu suất sử dụng phổ tần vô tuyến.
  • Xây dựng bộ thông số quy hoạch và định cỡ vùng phủ sóng, dung lượng mạng 4G LTE sát thực tế cho 9 đơn vị hành chính tỉnh Thừa Thiên Huế.
  • Mô phỏng và chứng minh hiệu năng vượt trội của thuật toán lập lịch Proportional Fair trên phần mềm MATLAB với độ chính xác cao.
  • Đề xuất khung giải pháp kỹ thuật khả thi, hỗ trợ tiết kiệm từ 25% đến 30% chi phí đầu tư hạ tầng mạng di động băng rộng.

Đóng góp cốt lõi của công trình là cung cấp một bản thiết kế quy hoạch hoàn chỉnh làm tiền đề triển khai thương mại hóa LTE trong giai đoạn 2016 - 2020. Các bước phát triển tiếp theo cần tập trung nghiên cứu công nghệ LTE-Advanced với kỹ thuật ghép sóng mang (Carrier Aggregation) nhằm nâng tốc độ vượt ngưỡng 300 Mbps. Hãy liên hệ tác giả hoặc Khoa Điện tử Viễn thông thuộc Trường Đại học Công nghệ – Đại học Quốc gia Hà Nội để cùng trao đổi và chuyển giao mô hình tính toán giá trị này.
