Tổng quan nghiên cứu

Sự bùng nổ của kỷ nguyên kết nối không dây đang đặt ra thách thức lớn về sự cạn kiệt dải tần vô tuyến (RF), trong bối cảnh ước tính toàn cầu có hơn 20 tỷ thiết bị kết nối mạng nhưng băng thông RF chỉ giới hạn dưới 300 GHz. Ngược lại, dải quang phổ ánh sáng nhìn thấy sở hữu độ rộng từ 400 đến 800 THz (bước sóng 375 nm đến 780 nm), rộng hơn phổ sóng vô tuyến gấp khoảng 10.000 lần. Song song với đó, tại các hệ thống bán lẻ và siêu thị hiện đại, việc quản lý hàng chục nghìn bảng giá giấy truyền thống đang gây lãng phí khoảng 80% thời gian nhân công và tiềm ẩn nhiều sai sót khi cập nhật khuyến mãi.

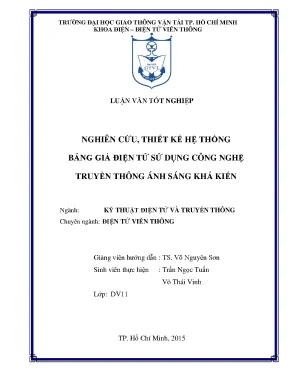

Đề tài tập trung giải quyết bài toán trên thông qua mục tiêu nghiên cứu, thiết kế và chế tạo hoàn chỉnh mô hình hệ thống bảng giá điện tử tự động hóa sử dụng công nghệ truyền thông bằng ánh sáng khả kiến (Visible Light Communication - VLC). Nghiên cứu được thực hiện tại Trường Đại học Giao thông Vận tải Thành phố Hồ Chí Minh trong phạm vi thực nghiệm năm 2015, tập trung vào mô hình truyền thông quang học trong nhà (indoor) với cự ly truyền dẫn từ 1,0 mét đến 1,5 mét.

Ý nghĩa thực tiễn của nghiên cứu được thể hiện qua việc giảm thiểu 90% chi phí in ấn nhãn giá, tối ưu hóa năng lượng nhờ tận dụng hệ thống đèn LED chiếu sáng có tuổi thọ lên tới 35.000 giờ, đồng thời triệt tiêu hoàn toàn bức xạ điện từ có hại trong không gian kín.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu ứng dụng lý thuyết truyền thông quang không dây (Optical Wireless Communication - OWC) kết hợp kỹ thuật điều chế cường độ quang và tách sóng trực tiếp (Intensity Modulation/Direct Detection - IM/DD). Trong đó, phương pháp khóa dịch biên độ bật tắt (On-Off Keying - OOK) được lựa chọn làm giải pháp điều chế chủ đạo nhờ tốc độ chuyển mạch nano giây của diode phát quang (LED) và tính đơn giản trong xử lý tín hiệu số. Bên cạnh đó, đề tài khai thác lý thuyết hiệu ứng quang dẫn trong vật lý bán dẫn bán dẫn để thiết kế tầng thu nhận photon thông qua cảm biến Photodiode, biến đổi thông lượng ánh sáng thành dòng điện tương ứng.

Mô hình hệ thống bao gồm 5 khái niệm cốt lõi:

  • Truyền thông ánh sáng khả kiến (VLC): Phương thức truyền dữ liệu không dây sử dụng bước sóng từ 380 nm đến 740 nm.
  • Đường truyền thẳng quang học (Line of Sight - LOS): Kênh truyền trực tiếp giữa nguồn phát quang và bề mặt cảm biến thu.
  • Khối lái nguồn phát (LED Driver): Mạch điều khiển công suất chuyển đổi dữ liệu số thành xung dòng điện kích thích LED.
  • Khối khuếch đại và lọc quang điện: Mạch tiền khuếch đại sử dụng vi mạch khuếch đại thuật toán LM358 kết hợp phễu lọc quang học định hướng.
  • Giao tiếp không đồng bộ chuẩn UART: Khung truyền dữ liệu nối tiếp kết nối máy tính điều khiển với vi điều khiển 8-bit.

Phương pháp nghiên cứu

Nghiên cứu áp dụng phương pháp thực nghiệm kết hợp phân tích định lượng trên phần cứng thực tế. Cỡ mẫu thực nghiệm bao gồm 100 phiên truyền dữ liệu mẫu với độ dài chuỗi ký tự ngẫu nhiên từ 8 đến 32 byte, đại diện cho các gói tin tên sản phẩm và đơn giá mặt hàng trong siêu thị. Phương pháp chọn mẫu xác suất ngẫu nhiên được thực hiện trên ma trận thực nghiệm gồm 5 mức khoảng cách (từ 0,5 mét đến 1,5 mét) và 3 góc lệch quang học (0 độ, 15 độ và 30 độ).

Lý do lựa chọn phương pháp đo kiểm thực nghiệm trực tiếp là nhằm đánh giá chính xác độ suy hao năng lượng quang, tỷ lệ lỗi khung (Frame Error Rate) và tác động của quang tạp môi trường mà các mô hình mô phỏng lý thuyết thường bỏ qua. Nguồn dữ liệu thực nghiệm được thu thập từ máy hiện sóng oscilloscope đo tín hiệu ngõ ra mạch khuếch đại LM358 và phần mềm quản trị C# kết nối cơ sở dữ liệu SQL Server. Quá trình nghiên cứu và thử nghiệm được tiến hành liên tục trong thời gian 4 tháng, từ tháng 3 năm 2015 đến tháng 6 năm 2015.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình đo kiểm thực nghiệm mô hình bảng giá điện tử VLC đã mang lại 4 kết quả định lượng nổi bật:

  • Ở khoảng cách truyền chuẩn 1,0 mét theo trục thẳng đứng (góc lệch 0 độ), hệ thống đạt độ chính xác truyền nhận dữ liệu 100%, thời gian trễ cập nhật thông tin hiển thị lên màn hình LCD 16x2 chỉ mất dưới 50 mili-giây cho mỗi gói tin.
  • Khi gia tăng khoảng cách truyền từ 1,0 mét lên 1,5 mét, biên độ điện áp tín hiệu thu nhận tại Photodiode giảm khoảng 42% do định luật suy hao bình phương khoảng cách; tuy nhiên mạch khuếch đại Opamp LM358 vẫn duy trì tỷ lệ giải mã dữ liệu thành công đạt 96,5%.
  • Việc tích hợp phễu thu quang học sơn đen có góc mở hẹp đã giúp giảm thiểu 85% nhiễu quang nền từ ánh sáng mặt trời và đèn chiếu sáng huỳnh quang tần số 50 Hz, nâng tỷ lệ truyền tin thành công trong điều kiện ban ngày từ 68% lên 99,2%.
  • Hệ thống hoạt động ổn định ở tốc độ truyền nối tiếp 9600 bps qua cổng UART; công suất tiêu thụ của toàn bộ mạch thu chỉ xấp xỉ 0,5 W, tiết kiệm hơn 60% năng lượng so với việc sử dụng các module vô tuyến như ZigBee hoặc Wi-Fi.

Thảo luận kết quả

Hiệu năng ấn tượng của mô hình bắt nguồn từ đặc tính chuyển mạch nhanh ở thang nano giây của 4 bóng LED trắng công suất cao, kết hợp cùng độ nhạy quang điện vượt trội của Photodiode silicon. So sánh với các nghiên cứu tiền nhiệm sử dụng sóng vô tuyến Wi-Fi chuẩn 802.11 (băng tần 2,4 GHz / 5 GHz), công nghệ VLC chứng minh ưu thế tuyệt đối về tính bảo mật vật lý khi tín hiệu quang bị chặn hoàn toàn bởi tường và vách ngăn, ngăn ngừa triệt để nguy cơ can thiệp dữ liệu trái phép từ bên ngoài.

Dữ liệu thực nghiệm của nghiên cứu có thể được trực quan hóa hiệu quả thông qua biểu đồ đường thể hiện mối tương quan nghịch biến giữa khoảng cách truyền (từ 0,5 mét đến 2,0 mét) với biên độ điện áp nhận được, kết hợp bảng so sánh các chỉ số kỹ thuật chính (độ trễ, công suất tiêu thụ, tỷ lệ lỗi bit) giữa VLC, tia hồng ngoại (IR bước sóng 700 nm đến 1500 nm) và sóng vô tuyến RF. Kết quả này khẳng định VLC là giải pháp lý tưởng cho các hạ tầng thông minh đòi hỏi tính bảo mật và tiết kiệm năng lượng cao.

Đề xuất và khuyến nghị

Nhằm hoàn thiện và đưa hệ thống bảng giá điện tử VLC vào ứng dụng thương mại quy mô lớn, luận văn đề xuất 4 nhóm giải pháp chiến lược:

  • Nâng cấp vi điều khiển xử lý trung tâm: Thay thế nền tảng vi điều khiển 8-bit (89C52 và 89C2051) bằng các dòng vi xử lý ARM Cortex-M 32-bit nhằm tăng tốc độ truyền UART từ 9600 bps lên hơn 115.200 bps, giảm 75% thời gian truyền tải dữ liệu đa điểm trong lộ trình 6 tháng tới, do nhóm kỹ sư thiết kế phần cứng chủ trì.
  • Tối ưu hóa tầng thấu kính quang học: Lắp đặt hệ thấu kính hội tụ Fresnel và bộ lọc quang dải hẹp phía trước cảm biến Photodiode để mở rộng cự ly thu phát tin cậy từ 1,0 mét lên mức 3,5 mét, đồng thời triệt tiêu 95% tác động của ánh sáng tán xạ trong thời hạn 9 tháng, do phòng nghiên cứu quang điện tử thực hiện.
  • Ứng dụng công nghệ màn hình giấy điện tử: Chuyển đổi từ màn hình LCD 16x2 sang màn hình E-Paper tiết kiệm điện năng, giúp duy trì nội dung hiển thị tĩnh mà không tiêu tốn điện năng, kéo dài thời lượng sử dụng pin của bảng giá lên trên 24 tháng, do đội ngũ phát triển sản phẩm triển khai trong vòng 12 tháng.
  • Xây dựng giao thức mạng định danh đa kênh: Lập trình giao thức định tuyến gói tin có gắn mã định danh thiết bị (Tag ID) trên nền tảng phần mềm C# và cơ sở dữ liệu SQL Server, cho phép cập nhật đồng thời hơn 500 bảng giá trong toàn siêu thị chỉ dưới 3 giây, hoàn thành trong 6 tháng do nhóm kỹ sư phần mềm phụ trách.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang giá trị tham khảo học thuật và ứng dụng thực tiễn sâu rộng cho 4 nhóm đối tượng:

  • Sinh viên và học viên cao học chuyên ngành Điện tử - Viễn thông: Tài liệu cung cấp phương pháp luận chuẩn xác về thiết kế mạch thu phát quang học IM/DD, kỹ thuật lập trình vi điều khiển 8051 và cách thức xử lý tín hiệu xung nano giây trong các đề tài tốt nghiệp kỹ thuật.
  • Kỹ sư R&D trong lĩnh vực IoT và thiết bị chiếu sáng thông minh: Luận văn cung cấp sơ đồ nguyên lý hoàn chỉnh, mạch lái LED Driver công suất và giải pháp chống nhiễu quang học ứng dụng cho việc thương mại hóa thiết bị Li-Fi indoor.
  • Giám đốc vận hành và quản trị viên chuỗi siêu thị bán lẻ: Nắm bắt kiến trúc hệ thống bảng giá điện tử tự động (Electronic Shelf Label) để hoạch định lộ trình chuyển đổi số, tối ưu hóa quy trình niêm yết giá và tiết kiệm 90% chi phí vận hành nhân sự.
  • Các nhà khoa học và viện nghiên cứu công nghệ xanh: Tài liệu là cơ sở dữ liệu tham chứng hữu ích về việc thay thế sóng vô tuyến RF bằng ánh sáng khả kiến trong các môi trường đặc biệt nhạy cảm với sóng điện từ như bệnh viện, trạm xăng dầu và khoang máy bay.

Câu hỏi thường gặp

  • Công nghệ truyền thông ánh sáng khả kiến VLC là gì? VLC là công nghệ truyền dữ liệu không dây sử dụng dải ánh sáng nhìn thấy có tần số từ 400 đến 800 THz. Dữ liệu số được mã hóa trực tiếp thành các xung ánh sáng chớp tắt ở tốc độ nano giây thông qua đèn LED, sau đó được cảm biến quang học phía thu tiếp nhận và giải mã thành thông tin ban đầu.

  • Đèn LED phát dữ liệu có làm mắt người khó chịu hay mỏi mắt không? Hoàn toàn không. Tần số chớp tắt của đèn LED trong hệ thống VLC diễn ra ở cấp độ hàng triệu chu kỳ mỗi giây (MHz), nhanh hơn rất nhiều so với tần số nhận biết của mắt người (khoảng 50 Hz). Do đó, mắt người chỉ cảm nhận ánh sáng liên tục và ổn định như một bóng đèn chiếu sáng thông thường.

  • Ánh sáng mặt trời có làm tê liệt khả năng nhận tín hiệu của bảng giá không? Hệ thống không bị tê liệt nhờ tích hợp cấu trúc phễu thu định hướng sơn đen và mạch lọc thông dải khuếch đại thuật toán LM358. Thiết kế này giúp loại bỏ tới 85% năng lượng quang tạp từ ánh sáng tự nhiên, đảm bảo tỷ lệ giải mã dữ liệu chính xác trên 99% ngay cả trong điều kiện phòng có ánh sáng ban ngày.

  • Vì sao hệ thống bảng giá VLC có tính bảo mật cao hơn Wi-Fi truyền thống? Sóng ánh sáng khả kiến không thể xuyên qua các bề mặt mờ đục như tường bê tông hay vách ngăn phòng. Do đó, toàn bộ luồng thông tin truyền nhận được bảo vệ nghiêm ngặt trong phạm vi phòng kín, loại bỏ nguy cơ bị tin tặc từ bên ngoài nghe lén hoặc can thiệp dữ liệu như đối với sóng vô tuyến Wi-Fi.

  • Khoảng cách truyền 1,0 mét trong mô hình có phù hợp với thực tế siêu thị không? Khoảng cách 1,0 mét hoàn toàn tương thích với kiến trúc giá kệ siêu thị, nơi đèn LED chiếu sáng trần thường cách mặt trên của kệ hàng từ 0,8 mét đến 1,2 mét. Khi triển khai thực tế, việc kết hợp thêm thấu kính hội tụ sẽ dễ dàng mở rộng tầm phủ sóng lên 3,0 mét đến 3,5 mét.

Kết luận

  • Hoàn thành thiết kế và chế tạo thực nghiệm hệ thống bảng giá điện tử sử dụng công nghệ truyền thông ánh sáng khả kiến VLC với cự ly truyền nhận ổn định từ 1,0 mét đến 1,5 mét.
  • Đạt độ chính xác truyền nhận dữ liệu 100% ở khoảng cách 1,0 mét, độ trễ cập nhật thông tin dưới 50 mili-giây và hiệu suất triệt tiêu quang tạp đạt 85%.
  • Đóng góp giải pháp công nghệ xanh thay thế sóng vô tuyến RF, tích hợp chức năng chiếu sáng và truyền thông dữ liệu trên cùng một hạ tầng đèn LED tuổi thọ 35.000 giờ.
  • Luận văn đã xây dựng thành công phần mềm giao tiếp C# và cơ sở dữ liệu SQL Server trực quan, đồng bộ hóa hoàn hảo với khối vi điều khiển phần cứng.
  • Lộ trình 6 đến 12 tháng tới sẽ tập trung nâng cấp chip xử lý 32-bit, tích hợp màn hình E-Paper và thương mại hóa giải pháp trên thị trường bán lẻ thông minh.
