Nghiên cứu ứng dụng sản phẩm Neoweb trong kết cấu áo đường mềm tại vùng cát biển Khánh Hòa

Tài liệu nghiên cứu Nghiên cứu ứng dụng sản phẩm neoweb vào kết cấu áo đường mềm cho vùng cát biển khánh hòa, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về .

• Trường học: Trường Đại Học Giao Thông Vận Tải
• Chuyên ngành: Kỹ Thuật Xây Dựng
• Đề tài: Nghiên Cứu Ứng Dụng Sản Phẩm Neoweb Trong Kết Cấu Áo Đường Mềm Tại Vùng Cát Biển Khánh Hòa
• Loại tài liệu: luận văn
• Năm xuất bản: 2023
• Địa điểm: Khánh Hòa

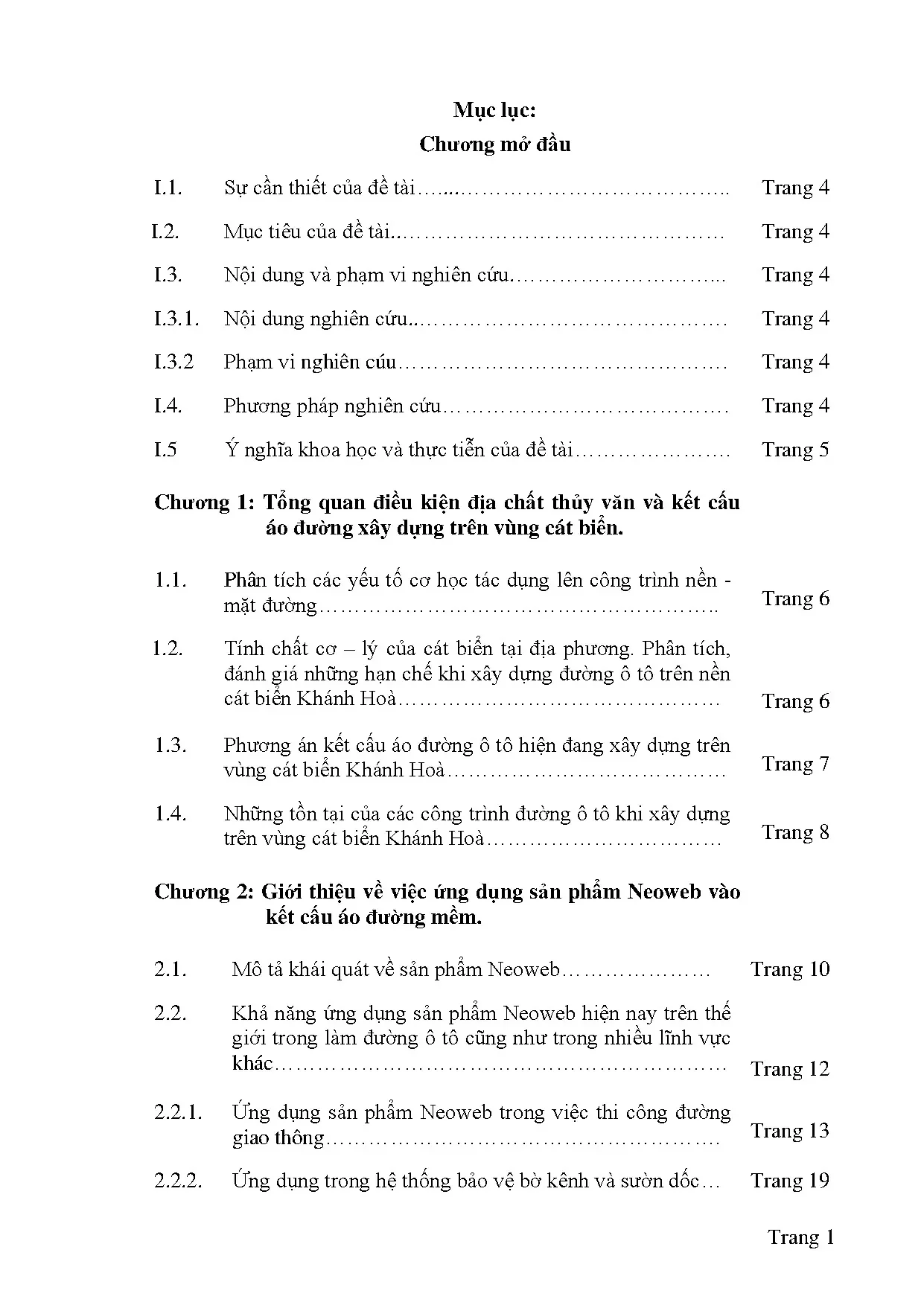

Mục lục chi tiết

• MỞ ĐẦU
• I. Sự cần thiết của đề tài
• Mục tiêu của đề tài
• Nội dung và phạm vi nghiên cứu
• Phương pháp nghiên cứu
• Ý nghĩa khoa học và thực tiễn của đề tài
• 1. CHƯƠNG 1: TỔNG QUAN ĐIỀU KIỆN ĐỊA CHẤT THUỶ VĂN VÀ KẾT CẤU ÁO ĐƯỜNG XÂY DỰNG TRÊN VÙNG CÁT BIỂN
• 1.1. Phân tích các yếu tố cơ học tác dụng lên công trình nền - mặt đường
• 1.2. Tính chất cơ – lý của cát biển tại Khánh Hoà
• 1.3. Phân tích, đánh giá những hạn chế khi xây dựng đường ô tô trên nền cát biển địa phương
• 1.4. Phương án kết cấu áo đường ô tô hiện đang xây dựng trên vùng cát biển Khánh Hoà
• 1.5. Những tồn tại của các công trình đường ô tô khi xây dựng trên vùng cát biển Khánh Hoà
• 2. CHƯƠNG 2: GIỚI THIỆU VỀ VIỆC ỨNG DỤNG SẢN PHẨM NEOWEB VÀO KẾT CẤU ÁO ĐƯỜNG MỀM
• 2.1. Mô tả khái quát về sản phẩm Neoweb
• 2.2. Khả năng ứng dụng sản phẩm Neoweb hiện nay trên thế giới trong làm đường ô tô cũng như trong nhiều lĩnh vực khác
• 2.3. Ứng dụng sản phẩm Neoweb trong việc thi công đường giao thông
• 2.4. Ứng dụng trong hệ thống bảo vệ bờ kênh và sườn dốc
• 2.5. Ứng dụng làm công trình hồ chứa
• 2.6. Ứng dụng Neoweb trong hệ thống giữ đất
• 3. CHƯƠNG 3: LÝ THUYẾT TÍNH TOÁN
• 3.1. Nguyên lý tính toán của hệ thống hỗ trợ tải trọng Neoweb trong kết cấu áo đường
• 3.2. Các thông số thiết kế
• 3.3. Tính toán thiết kế mặt đường
• 3.4. Điều kiện kiểm toán kết cấu áo đường khi sử dụng Neoweb
• 3.5. Thí nghiệm xác định các chỉ tiêu để ứng dụng tính toán kết cấu áo đường trong vùng cát biển
• 4. CHƯƠNG 4: ĐÁNH GIÁ HIỆU QUẢ KỸ THUẬT – KINH TẾ CỦA GIẢI PHÁP
• 4.1. Ví dụ tính toán ứng dụng Neoweb cho một công trình tại địa phương
• 4.2. Tính toán theo hướng dẫn của hãng PRS
• 4.3. Tính toán theo hướng dẫn thiết kế áo đường mềm 22 TCN 211-06
• 4.4. So sánh hiệu quả kỹ thuật – kinh tế của giải pháp kết cấu áo đường mềm có sử dụng Neoweb so với giải pháp kết hiện tại đã xây dựng tại công trình
• 4.5. Công nghệ thi công kết cấu áo đường mềm có ứng dụng giải pháp Neoweb
• KẾT LUẬN CHUNG
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC
• Phụ lục 1: Kết quả thí nghiệm các mẫu cát tại Vịnh Cam Ranh
• Phụ lục 2: Bảng tính dự toán so sánh hai phương án kết cấu
• Phụ lục 3: Kết quả đo mô đun đàn hồi trên mặt nền cát biển có gia cố bằng Neoweb
• Phụ lục 4: Bảng báo giá sản phẩm Neoweb của Công ty Cổ phần JIVC

Tóm tắt

I. Tổng Quan Nghiên Cứu Neoweb cho Đường Vùng Cát Biển Khánh Hòa

Nghiên cứu này tập trung vào việc ứng dụng Neoweb trong kết cấu áo đường mềm tại vùng cát biển Khánh Hòa. Hiện trạng xây dựng đường trên nền cát biển gặp nhiều khó khăn do tính chất cơ lý yếu của cát. Các giải pháp truyền thống như thay thế cát biển bằng đất đồi tốn kém và kéo dài thời gian thi công. Đề tài này hướng đến một giải pháp kinh tế hơn, tận dụng cát biển tại chỗ, giảm thiểu tác động môi trường từ việc khai thác đất đồi. Mục tiêu chính là nghiên cứu và đánh giá hiệu quả của việc sử dụng vật liệu Neoweb trong việc gia cố nền đường và cải thiện độ bền đường trong điều kiện đặc thù của Khánh Hòa. Nghiên cứu kết hợp lý thuyết và thực nghiệm, thu thập số liệu địa chất, thí nghiệm vật liệu và phân tích hiệu quả kinh tế - kỹ thuật.

1.1. Sự Cần Thiết Nghiên Cứu Neoweb tại Vùng Cát Biển

Cát biển Khánh Hòa có kích thước hạt nhỏ, khả năng liên kết kém, gây khó khăn cho việc lu lèn và sử dụng làm nền đường. Các giải pháp hiện tại tốn kém và kéo dài thời gian. Nghiên cứu ứng dụng Neoweb là cần thiết để tìm ra giải pháp gia cố nền đường hiệu quả, giảm chi phí và thời gian thi công. Theo tài liệu gốc, việc nghiên cứu một giải pháp kết cấu khác thay thế kết cấu áo đường truyền thống mang lại hiệu quả kinh tế, giảm giá thành xây dựng và rút ngắn thời gian thi công so với kết cấu truyền thống là cần thiết.

1.2. Mục Tiêu và Phạm Vi Nghiên Cứu Ứng Dụng Neoweb

Mục tiêu chính của nghiên cứu là đánh giá khả năng ứng dụng Neoweb vào kết cấu áo đường mềm cho vùng cát biển Khánh Hòa. Phạm vi nghiên cứu tập trung vào áo đường mềm, địa chất xây dựng là vùng cát biển, và địa phương nghiên cứu là tỉnh Khánh Hòa. Nghiên cứu bao gồm phân tích cơ chế làm việc của Neoweb, phương pháp tính toán kết cấu, thực nghiệm và đánh giá hiệu quả kinh tế - kỹ thuật so với giải pháp truyền thống.

II. Phân Tích Địa Chất và Kết Cấu Đường Hiện Tại ở Khánh Hòa

Chương này tập trung vào phân tích điều kiện địa chất thủy văn và kết cấu áo đường hiện đang xây dựng trên vùng cát biển. Các yếu tố cơ học tác dụng lên công trình nền mặt đường được xem xét, bao gồm tải trọng xe và các yếu tố thời tiết. Tính chất cơ lý của cát biển tại Khánh Hòa được đánh giá chi tiết, chỉ ra những hạn chế khi xây dựng đường ô tô trên nền cát biển. Các phương án thi công đường hiện tại và những tồn tại của chúng cũng được phân tích, làm cơ sở cho việc đề xuất giải pháp ứng dụng Neoweb.

2.1. Yếu Tố Cơ Học Tác Động Đến Nền Đường Vùng Cát Biển

Các yếu tố cơ học tác dụng lên công trình nền mặt đường bao gồm tải trọng xe, gây ra biến dạng thẳng đứng và ngang. Các yếu tố thời tiết như nắng, mưa, gió cũng tác động thường xuyên, làm giảm chất lượng vật liệu. Theo tài liệu gốc, các yếu tố này có tính thường xuyên liên tục, làm giảm chất lượng vật liệu nền mặt đường. Dưới tác dụng của tải trọng xe trùng phục sẽ làm công trình nền – mặt đường bị hư hỏng nhanh chóng.

2.2. Hạn Chế Khi Xây Dựng Đường trên Nền Cát Biển Khánh Hòa

Cát biển tại Khánh Hòa có cấp phối xấu, thành phần hạt có kích cỡ tương tự nhau và hầu như không có lực dính. Điều này khiến cát dễ bị bay khi có gió và rửa trôi khi có mưa, gây khó khăn cho việc xây dựng và bảo trì đường. Các công trình đường trên khu vực này dễ bị xuống cấp khi có mưa, gió. Do đó, cần có giải pháp gia cố nền đường hiệu quả.

2.3. Phương Án Kết Cấu Áo Đường Truyền Thống và Tồn Tại

Các đơn vị tư vấn thường đệm lớp đất chọn lọc dày ít nhất 50cm và đầm chặt để làm lớp đáy áo đường. Bên trên là các lớp móng và mặt của kết cấu áo đường. Phương án này không kinh tế do phải đào bỏ cát và thay bằng đất đồi chọn lọc, chi phí thi công nền đường cao và thời gian thi công kéo dài. Việc khai thác đất đồi cũng tác động đến môi trường.

III. Giới Thiệu và Ứng Dụng Neoweb trong Kết Cấu Áo Đường Mềm

Chương này giới thiệu chi tiết về sản phẩm Neoweb và khả năng ứng dụng của nó trong kết cấu áo đường mềm. Mô tả khái quát về cấu tạo, đặc tính kỹ thuật và cơ chế làm việc của Neoweb. Trình bày các ứng dụng Neoweb trên thế giới trong làm đường ô tô, bảo vệ bờ kênh, sườn dốc, làm công trình hồ chứa và hệ thống giữ đất. Phân tích ưu điểm của việc ứng dụng Neoweb vào kết cấu áo đường ô tô và cơ chế gia cố ổn định nền đất yếu của hệ thống ô ngăn hình mạng Neoweb.

3.1. Neoweb Vật Liệu Gia Cố Nền Đường Hiệu Quả

Neoweb là mạng lưới không gian các ô ngăn có vách dạng tổ ong được đục lỗ và tạo nhám. Khi trải Neoweb và chèn bằng đất, cát hoặc cấp phối đá dăm tạo thành kết cấu liên hợp, ngăn cách đất giữ và bảo vệ các vật liệu chèn lấp bên trong theo ba phương. Kết cấu ô ngăn hình mạng tạo ra nền gia cố mong muốn.

3.2. Ứng Dụng Neoweb trong Thi Công Đường Giao Thông Thực Tế

Neoweb được ứng dụng trong nhiều công trình giao thông trên thế giới, bao gồm đường cho xe bọc thép, đường vào khu quân sự, đường nông thôn qua mỏ than bùn và đường sắt. Các ứng dụng này chứng minh khả năng gia cố nền đường, giảm chi phí và thời gian thi công của Neoweb.

3.3. Ưu Điểm Vượt Trội của Neoweb trong Kết Cấu Áo Đường

Neoweb có nhiều ưu điểm vượt trội so với các giải pháp truyền thống, bao gồm khả năng gia cố ổn định nền đất yếu, giảm độ lún, cải thiện sức chống cắt, tăng cường sức chịu tải, giảm chiều dày lớp kết cấu và tăng sự ổn định dài hạn của nền móng. Hệ thống Neoweb không gian cải thiện khả năng phục vụ của các lớp vật liệu không dính (như cát), giảm độ biến dạng dài hạn, tăng cường mức phục vụ của các vật liệu chèn lấp và giảm chiều dày của lớp kết cấu tăng cường (như lớp móng dưới, các lớp móng trên, các lớp bê tông Asphalt).

IV. Phương Pháp Tính Toán và Thí Nghiệm Neoweb tại Vùng Cát Biển

Chương này trình bày lý thuyết tính toán và phương pháp thí nghiệm để ứng dụng Neoweb trong kết cấu áo đường tại vùng cát biển. Nguyên lý tính toán của hệ thống hỗ trợ tải trọng Neoweb được giải thích. Các thông số thiết kế và điều kiện kiểm toán kết cấu áo đường khi sử dụng Neoweb được trình bày chi tiết. Các thí nghiệm xác định chỉ tiêu để tính toán kết cấu áo đường trong vùng cát biển cũng được mô tả.

4.1. Nguyên Lý Tính Toán Hệ Thống Neoweb trong Áo Đường Mềm

Nguyên lý tính toán của hệ thống hỗ trợ tải trọng Neoweb trong kết cấu áo đường dựa trên việc phân bố tải trọng trên một diện tích rộng hơn, tạo ra một lớp đệm có cường độ chịu uốn và độ cứng cao. Lớp đệm này làm giảm độ lún thẳng đứng trong nền đất yếu, cải thiện sức chống cắt và tăng cường sức chịu tải của kết cấu.

4.2. Các Thông Số Thiết Kế Quan Trọng Khi Sử Dụng Neoweb

Các thông số thiết kế quan trọng khi sử dụng Neoweb bao gồm chiều cao ô ngăn, kích thước ô ngăn, loại vật liệu chèn lấp, cường độ chịu kéo của Neoweb, và các chỉ tiêu cơ lý của đất nền. Các thông số này cần được xác định chính xác để đảm bảo kết cấu áo đường đáp ứng yêu cầu kỹ thuật.

4.3. Thí Nghiệm Xác Định Chỉ Tiêu Cát Biển Gia Cố Neoweb

Các thí nghiệm cần thiết để xác định chỉ tiêu của cát biển có gia cố Neoweb bao gồm thí nghiệm nén ba trục, thí nghiệm cắt trực tiếp, và thí nghiệm CBR. Kết quả thí nghiệm được sử dụng để tính toán kết cấu áo đường và đánh giá hiệu quả của Neoweb.

V. Đánh Giá Hiệu Quả Kỹ Thuật và Kinh Tế của Giải Pháp Neoweb

Chương này đánh giá hiệu quả kỹ thuật và kinh tế của giải pháp ứng dụng Neoweb cho một công trình cụ thể tại địa phương. Ví dụ tính toán được thực hiện theo hướng dẫn của hãng PRS và theo tiêu chuẩn 22 TCN 211-06. So sánh hiệu quả kỹ thuật kinh tế của giải pháp kết cấu áo đường mềm có sử dụng Neoweb so với giải pháp hiện tại đã xây dựng tại công trình. Công nghệ thi công kết cấu áo đường mềm có ứng dụng giải pháp Neoweb cũng được trình bày.

5.1. Ví Dụ Tính Toán Ứng Dụng Neoweb cho Công Trình Thực Tế

Ví dụ tính toán được thực hiện cho một công trình cụ thể tại Khánh Hòa, sử dụng số liệu địa chất và tải trọng thực tế. Tính toán được thực hiện theo hai phương pháp: hướng dẫn của hãng PRS và tiêu chuẩn 22 TCN 211-06. Kết quả tính toán cho thấy Neoweb có khả năng gia cố nền đường hiệu quả.

5.2. So Sánh Hiệu Quả Kinh Tế Neoweb so với Giải Pháp Truyền Thống

So sánh hiệu quả kinh tế giữa giải pháp ứng dụng Neoweb và giải pháp truyền thống cho thấy Neoweb có chi phí thấp hơn do giảm khối lượng đất đắp, giảm thời gian thi công và giảm chi phí bảo trì. Neoweb là giải pháp kinh tế hơn cho vùng cát biển.

5.3. Quy Trình Thi Công Kết Cấu Áo Đường Mềm với Neoweb

Quy trình thi công kết cấu áo đường mềm với Neoweb bao gồm các bước: chuẩn bị nền đường, trải vải địa kỹ thuật (nếu cần), lắp đặt Neoweb, chèn vật liệu vào ô ngăn, đầm nén và thi công các lớp áo đường phía trên. Quy trình thi công đơn giản và nhanh chóng.

VI. Kết Luận và Triển Vọng Ứng Dụng Neoweb tại Khánh Hòa

Nghiên cứu này đã chứng minh tính khả thi và hiệu quả của việc ứng dụng Neoweb trong kết cấu áo đường mềm tại vùng cát biển Khánh Hòa. Neoweb là giải pháp gia cố nền đường hiệu quả, kinh tế và thân thiện với môi trường. Triển vọng ứng dụng Neoweb tại Khánh Hòa là rất lớn, đặc biệt trong bối cảnh biến đổi khí hậu và nhu cầu phát triển hạ tầng giao thông.

6.1. Tóm Tắt Kết Quả Nghiên Cứu và Đánh Giá Chung

Nghiên cứu đã thành công trong việc đánh giá khả năng ứng dụng Neoweb vào kết cấu áo đường mềm cho vùng cát biển Khánh Hòa. Kết quả nghiên cứu cho thấy Neoweb là giải pháp hiệu quả về kỹ thuật và kinh tế, có thể thay thế các giải pháp truyền thống.

6.2. Đề Xuất và Khuyến Nghị cho Ứng Dụng Neoweb Thực Tế

Nghiên cứu đề xuất ứng dụng Neoweb rộng rãi trong các dự án xây dựng đường giao thông tại Khánh Hòa, đặc biệt là các tuyến đường ven biển và các khu vực có nền đất yếu. Cần có các nghiên cứu sâu hơn về độ bền đường dài hạn và tác động môi trường của Neoweb.

6.3. Hướng Nghiên Cứu Tiếp Theo về Neoweb và Kết Cấu Đường

Các hướng nghiên cứu tiếp theo có thể tập trung vào việc tối ưu hóa thiết kế kết cấu áo đường với Neoweb, nghiên cứu các loại vật liệu chèn lấp khác nhau, và phát triển các phương pháp thi công tiên tiến hơn. Cần có sự hợp tác giữa các nhà khoa học, kỹ sư và doanh nghiệp để thúc đẩy ứng dụng Neoweb trong thực tế.

Nội dung chính

Tổng quan nghiên cứu

Khu vực duyên hải tỉnh Khánh Hòa sở hữu hơn 385 km bờ biển với tiềm năng phát triển hạ tầng giao thông rất lớn, đặc biệt tại khu vực bán đảo Cam Ranh. Tuy nhiên, việc xây dựng đường ô tô qua vùng địa hình này luôn đối mặt với thách thức kỹ thuật nan giải do tính chất cơ lý bất lợi của cát biển địa phương. Kết quả khảo sát địa chất cho thấy cát biển Cam Ranh có hệ số đồng nhất Cu = 3,0 < 4,0 và hệ số đường cong Cc = 0,8 < 1,0, thành phần hạt nhỏ dưới 0,5 mm và hầu như không có lực dính kết tự nhiên. Điều này khiến nền cát rất dễ bị xói trôi khi mưa lớn, phát tán khi có gió bão và biến dạng dẻo nghiêm trọng dưới tác dụng của tải trọng xe cộ.

Giải pháp truyền thống hiện đang áp dụng tại địa phương là đào bóc bỏ lớp cát biển tự nhiên và thay thế bằng lớp đất đồi chọn lọc đầm chặt dày ít nhất 50 cm, kết hợp các lớp móng cấp phối đá dăm và mặt đường bê tông nhựa với tổng chiều dày lên tới 103 cm. Biện pháp này làm phát sinh chi phí xây lắp rất lớn, thời gian thi công kéo dài và gây tác động tiêu cực đến môi trường do khai thác đất đồi cục bộ. Trước thực trạng đó, luận văn tập trung nghiên cứu ứng dụng giải pháp ô ngăn hình mạng không gian Neoweb mã hiệu PRS 330-100 vào kết cấu áo đường mềm trên nền cát biển Khánh Hòa. Mục tiêu then chốt là tận dụng tối đa nguồn cát biển tại chỗ làm vật liệu chèn lấp móng đường, kiểm toán kết cấu theo tiêu chuẩn Việt Nam và đánh giá hiệu quả kinh tế - kỹ thuật. Phạm vi nghiên cứu tập trung vào các tuyến đường ô tô ven biển như đường K4, N2 và N4 tại Cam Ranh. Ý nghĩa thực tiễn của đề tài được khẳng định qua việc cắt giảm 41,7% tổng chiều dày kết cấu áo đường, rút ngắn từ 30% đến 50% thời gian thi công và đảm bảo độ bền công trình lên tới 50 năm.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên sự kết hợp giữa lý thuyết cơ học môi trường rời rạc và các mô hình phân bố ứng suất đàn hồi kinh điển. Luận văn áp dụng lý thuyết phân bố ứng suất Boussinesq trong môi trường bán không gian đàn hồi đồng nhất để xác định chiều dày tối thiểu yêu cầu của các lớp kết cấu bên trên nhằm kiểm soát áp lực thẳng đứng tác dụng xuống đáy móng không vượt quá sức chịu tải của đất nền. Đồng thời, thuyết bền Mohr-Coulomb được vận dụng để làm sáng tỏ cơ chế gia cường sức kháng cắt của hệ thống ô ngăn Geocell. Khi vật liệu hạt rời được giữ chặt trong vách ngăn 3 chiều, đường bao ứng suất cắt tịnh tiến lên trên, hình thành nên lực dính giả định tương đương cho khối cát biển vốn có lực dính bằng không.

Mô hình nghiên cứu xem xét sự tương tác cơ học đa chiều của hệ thống Neoweb, bao gồm 5 khái niệm cốt lõi: hệ thống ô ngăn mạng không gian ba chiều Neoweb PRS 330-100 với chiều cao vách H = 100 mm và đường kính hữu hiệu D = 190 mm; phản áp lực đất bị động sinh ra từ các ô ngăn lân cận; lực ma sát tiếp xúc giữa vách ngăn đục lỗ tạo nhám và vật liệu cát chèn lấp với góc ma sát tính toán đạt 31,5 độ (tương ứng hệ số ma sát r = 0,9); lớp đệm bán cứng phân bố ứng suất uốn; và độ võng đàn hồi theo tiêu chuẩn thiết kế áo đường mềm 22 TCN 211-06.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp lý thuyết giải tích kết hợp thực nghiệm hiện trường có kiểm chứng. Nguồn dữ liệu sơ cấp được thu thập từ các thí nghiệm mẫu cát tại hiện trường đường K4 thuộc bán đảo Cam Ranh. Cỡ mẫu nghiên cứu bao gồm các mẫu cát đại diện phân tích thành phần hạt theo tiêu chuẩn TCVN 5747-1993, kết hợp khu vực thực nghiệm hiện trường rộng 10 m2 cho nền cát tự nhiên và 3 m2 cho ô gia cố Neoweb. Phương pháp chọn mẫu điển hình ngẫu nhiên tại hiện trường thi công thực tế được áp dụng nhằm phản ánh chân thực điều kiện địa chất ven biển.

Quy trình phân tích bao gồm các bước đầm nén bằng lu rung 16 tấn, đo mô đun đàn hồi bằng tấm ép cứng đường kính 33 cm trên nền cát tự nhiên và nền cát gia cố Neoweb, sau đó kiểm toán kết cấu áo đường mềm theo tiêu chuẩn 22 TCN 211-06 kết hợp phương pháp tính toán từ nhà sản xuất PRS. Lý do lựa chọn phương pháp này là vì cát biển là vật liệu rời rạc có phản ứng cơ học rất phức tạp; việc đo đạc trực tiếp trên tấm ép cứng là phương pháp chuẩn xác nhất để xác định mô đun đàn hồi thực tế đạt 690 daN/cm2, tạo đầu vào tin cậy cho bài toán kiểm toán biến dạng võng và ứng suất kéo uốn đáy lớp bê tông nhựa. Toàn bộ quá trình thu thập số liệu và tính toán được thực hiện đồng bộ trong thời gian triển khai dự án hạ tầng giao thông tại Cam Ranh.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình nghiên cứu và thử nghiệm hiện trường đã mang lại 4 phát hiện kỹ thuật cốt lõi:

• Nền cát biển tự nhiên không thể đầm chặt thành nền đàn hồi bằng các phương pháp lu lèn thông thường. Khi tiến hành lu lèn bằng lu rung 16 tấn kết hợp tưới ẩm trên diện tích 10 m2 cát tự nhiên, nền đất xuất hiện biến dạng dẻo liên tục và không có khả năng hồi phục đàn hồi. Ngược lại, khi lắp đặt ô ngăn Neoweb PRS 330-100 chèn cát biển dày 13 cm, mô đun đàn hồi mặt nền đo được bằng tấm ép cứng đạt tới 690 daN/cm2 (tương đương 69 MPa), cao gấp 1,72 lần so với trị số tính toán quy chuẩn của cát mịn thông thường (40 MPa).
• Kết quả kiểm toán theo tiêu chuẩn 22 TCN 211-06 cho thấy kết cấu áo đường mềm có sử dụng Neoweb hoàn toàn thỏa mãn tiêu chuẩn độ võng đàn hồi. Mô đun đàn hồi chung tính toán của toàn bộ kết cấu đạt Ech = 1.709 daN/cm2, vượt qua giá trị yêu cầu là 1.705 daN/cm2 (với hệ số độ tin cậy kcd = 1,1 và mô đun yêu cầu Eyc = 155 MPa tương đương 1.550 daN/cm2 cho tải trọng trục thiết kế 12 tấn).
• Ứng suất kéo uốn phát sinh tại đáy lớp mặt bê tông nhựa chặt chỉ ở mức 0,51 MPa, nhỏ hơn đáng kể so với cường độ chịu kéo uốn tính toán cho phép là 1,49 MPa (với cường độ tiêu chuẩn Rku = 2,8 MPa và hệ số suy giảm do mỏi k1 = 0,532 sau 1.000.000 trục xe tích lũy).
• Kết cấu mới cho phép tối ưu hóa mạnh mẽ chiều dày các lớp vật liệu: loại bỏ hoàn toàn 50 cm lớp đệm đất đồi chọn lọc, triệt tiêu 30 cm móng cấp phối đá dăm loại 2, giảm 3 cm móng cấp phối đá dăm loại 1 và giảm 5 cm bê tông nhựa rỗng. Tổng chiều dày kết cấu giảm từ 103 cm xuống còn 60 cm, tương đương mức cắt giảm 41,7% chiều dày.

Thảo luận kết quả

Cơ chế mang lại sự vượt trội về cường độ của kết cấu bắt nguồn từ khả năng kìm giữ không gian 3 chiều của các ô mạng Geocell. Dưới tác dụng của tải trọng bánh xe phân bố với áp suất tiếp xúc 6 daN/cm2, vách ngăn Neoweb hạn chế hoàn toàn chuyển vị ngang của hạt cát, tạo ra ứng suất ngang trung bình đạt 0,978 kg/cm2 và tăng sức chịu tải của nền đất thêm 0,631 kg/cm2. Nhờ đó, lớp móng cát chèn Neoweb đóng vai trò như một tấm đệm bán cứng làm giảm áp lực tiếp xúc truyền xuống nền đất tự nhiên.

Dữ liệu tính toán và thực nghiệm có thể được tổng hợp trực quan qua bảng đối sánh chỉ tiêu kỹ thuật giữa hai phương án và biểu đồ phân bổ ứng suất theo chiều sâu của bài toán Boussinesq. Khi so sánh với các công trình quốc tế như tuyến đường quân sự qua sa mạc tại Israel hoặc tuyến đường chịu tải trọng nặng trên nền cát ở Ba Lan (vốn giúp giảm 62% tổng chi phí và rút ngắn 50% tiến độ), giải pháp áp dụng tại Khánh Hòa thể hiện tính tương đồng cao về mặt hiệu quả cơ học và kinh tế. Hạn chế nhỏ của nghiên cứu là chưa trực tiếp thí nghiệm sức chống cắt ba trục của khối cát chèn Neoweb mà tiếp cận bài toán qua lý thuyết an toàn, mở ra hướng hoàn thiện cho các nghiên cứu tiếp theo.

Đề xuất và khuyến nghị

Nhằm hiện thực hóa giải pháp gia cố nền cát biển trong các dự án hạ tầng giao thông, nghiên cứu đưa ra 4 khuyến nghị cụ thể:

• Hoàn thiện và ban hành chỉ dẫn kỹ thuật thi công, nghiệm thu: Sở Giao thông Vận tải phối hợp cùng các cơ quan chuyên môn xây dựng quy trình công nghệ chuẩn cho việc trải thảm và đầm nén cát biển trong ô ngăn Neoweb trong vòng 6 tháng tới, hướng tới mục tiêu giảm 30% chi phí vật liệu cho các dự án giao thông ven biển.
• Đưa giải pháp Neoweb vào đồ án thiết kế cơ sở và bản vẽ thi công: Các đơn vị tư vấn thiết kế công trình giao thông cần chủ động thay thế phương án đào thay đất truyền thống bằng kết cấu Geocell gia cố cát tại chỗ cho các dự án đường cấp III và cấp IV ven biển giai đoạn 2026-2027, đặt mục tiêu rút ngắn 40% tiến độ thi công toàn tuyến.
• Mở rộng hệ thống thí nghiệm cơ học chuyên sâu: Các trung tâm kiểm định và viện nghiên cứu chuyên ngành cần tổ chức đo đạc lực dính quy đổi và góc ma sát trong bằng thiết bị nén ba trục kích thước lớn trong thời gian 3 tháng, nhằm hoàn thiện dữ liệu kiểm toán trượt cắt cho các loại cát địa phương khác nhau.
• Tăng cường kiểm soát quy trình căng trải và bảo vệ bề mặt ô ngăn: Các nhà thầu thi công và đơn vị tư vấn giám sát phải tuân thủ nghiêm ngặt việc rải lớp cát đệm bảo vệ dày 3 cm phía trên đỉnh ô ngăn Neoweb PRS 330-100 trước khi đưa lu rung 16 tấn vào vận hành, đảm bảo không làm dập nát mối hàn và giữ nguyên vẹn chiều cao làm việc 100 mm của hệ thống.

Đối tượng nên tham khảo luận văn

Nội dung luận văn mang tính ứng dụng thực tiễn cao và là nguồn tài liệu hữu ích cho 4 nhóm đối tượng:

• Kỹ sư thiết kế công trình giao thông: Cung cấp phương pháp luận chi tiết, quy trình chuyển đổi tương đương mô đun đàn hồi và các bước kiểm toán ứng suất kéo uốn đáy lớp bê tông nhựa theo tiêu chuẩn 22 TCN 211-06 khi ứng dụng vật liệu địa kỹ thuật mới.
• Chủ đầu tư và các Ban Quản lý dự án ven biển: Cung cấp cơ sở khoa học và dữ liệu định lượng về kinh tế kỹ thuật để thẩm định phương án thiết kế, cắt giảm chi phí giải phóng mặt bằng, loại bỏ 50 cm khối lượng đất đồi đào đắp và tối ưu hóa tổng mức đầu tư xây dựng.
• Nhà thầu thi công hạ tầng giao thông: Hướng dẫn chi tiết quy trình công nghệ lắp đặt thảm Neoweb, phương pháp chèn lấp cát biển bằng cơ giới và kỹ thuật lu lèn kiểm soát độ chặt đạt chuẩn đàn hồi, giúp tiết kiệm từ 30% đến 50% thời gian thi công ngoài công trường.
• Giảng viên, học viên cao học và sinh viên ngành Xây dựng Cầu đường: Phục vụ làm tài liệu tham khảo chuyên sâu trong các học phần Địa kỹ thuật công trình, Thiết kế áo đường nâng cao và nghiên cứu ứng dụng công nghệ vật liệu xanh trong xây dựng hạ tầng bền vững.

Câu hỏi thường gặp

Tại sao cát biển Khánh Hòa không thể sử dụng trực tiếp làm nền đường theo phương pháp truyền thống?
Cát biển khu vực bán đảo Cam Ranh có cấp phối hạt rất xấu với hệ số đồng nhất Cu = 3,0 và hệ số đường cong Cc = 0,8, kích thước hạt chủ yếu nhỏ hơn 0,5 mm và lực dính bằng không. Khi chịu tải trọng xe hoặc tác động của lu rung 16 tấn, cát dễ bị biến dạng dẻo, xói trôi và không thể tạo thành nền đàn hồi nếu không có giải pháp bao bọc giữ hạt.

Hệ thống Neoweb giúp gia cố nền cát biển bằng nguyên lý cơ học nào?
Hệ thống Neoweb PRS 330-100 tạo ra mạng lưới vách ngăn 3 chiều với chiều cao 100 mm giữ chặt cát bên trong. Khi chịu tải trọng bánh xe, vách ngăn chuyển đổi áp lực thẳng đứng thành áp lực ngang bị động, kết hợp lực ma sát tại thành vách đục lỗ tạo nên lực dính giả định và hình thành lớp đệm bán cứng có mô đun đàn hồi lên tới 690 daN/cm2.

Giải pháp này giúp tối ưu hóa kết cấu áo đường mềm ra sao so với phương án cũ?
Giải pháp Neoweb giúp loại bỏ hoàn toàn 50 cm lớp đất đồi chọn lọc và 30 cm cấp phối đá dăm loại 2, giảm bớt 3 cm cấp phối loại 1 và 5 cm bê tông nhựa rỗng. Tổng chiều dày kết cấu giảm mạnh từ 103 cm xuống còn 60 cm (giảm 41,7%), giúp hạ giá thành và tiết kiệm tài nguyên mỏ đất đồi.

Kết cấu áo đường ứng dụng Neoweb có đáp ứng đầy đủ tiêu chuẩn 22 TCN 211-06 không?
Kết cấu hoàn toàn đáp ứng các tiêu chuẩn kiểm toán khắt khe của 22 TCN 211-06. Cụ thể, mô đun đàn hồi chung đạt Ech = 1.709 daN/cm2 (vượt mức yêu cầu 1.705 daN/cm2) và ứng suất kéo uốn đáy lớp bê tông nhựa chỉ là 0,51 MPa (thấp hơn nhiều so với giới hạn cho phép 1,49 MPa dưới tải trọng trục 12 tấn).

Độ bền của vật liệu Neoweb trong môi trường ven biển có đảm bảo lâu dài không?
Vật liệu Neoweb được sản xuất từ các dải hợp chất polymer tổng hợp chuyên dụng có khả năng kháng tia UV, chống chịu môi trường xâm thực mặn của nước biển và chịu được các chu kỳ tải trọng động lặp lại. Theo các báo cáo kỹ thuật chuyên ngành, tuổi thọ làm việc của hệ thống này đạt tối thiểu 50 năm trong điều kiện tự nhiên.

Kết luận

• Luận văn đã giải quyết triệt để bài toán kỹ thuật xây dựng đường ô tô trên nền cát biển Khánh Hòa bằng việc ứng dụng thành công hệ thống ô ngăn Geocell Neoweb PRS 330-100.
• Nghiên cứu chứng minh tính khả thi vượt trội khi biến cát biển tại chỗ thành lớp móng gia cố có mô đun đàn hồi cao đạt 690 daN/cm2, thay thế hoàn toàn giải pháp đào thay đất đồi truyền thống.
• Kết cấu áo đường mới giảm tổng chiều dày từ 103 cm xuống 60 cm, thỏa mãn toàn diện các điều kiện kiểm toán độ võng đàn hồi và ứng suất kéo uốn theo tiêu chuẩn 22 TCN 211-06.
• Giải pháp mang lại hiệu quả kinh tế - xã hội to lớn khi rút ngắn từ 30% đến 50% thời gian thi công, giảm chi phí xây dựng và bảo vệ bền vững cảnh quan môi trường ven biển.
• Đề tài mở ra bước tiến quan trọng với kế hoạch triển khai thí nghiệm ba trục chuyên sâu trong thời gian tới nhằm hoàn thiện hệ thống định mức kỹ thuật, khuyến khích các chủ đầu tư và đơn vị tư vấn sớm ứng dụng rộng rãi công nghệ này vào các dự án giao thông trọng điểm ven biển trên toàn quốc.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TỔNG QUAN ĐIỀU KIỆN ĐỊA CHẤT THUỶ VĂN VÀ KẾT CẤU ÁO ĐƯỜNG XÂY DỰNG TRÊN VÙNG CÁT BIỂN 1. Phân tích các yếu tố cơ học tác dụng lên công trình nền - mặt đường: Các yếu tố cơ học tác dụng lên công trình nền - mặt đường bao gồm: - Tải trọng xe: Tải trọng xe tác dụng trực tiếp lên công trình nền – mặt đường, gây ra biến dạng thẳng đứng, biến dạng ngang. Đây là yếu tố cơ học chính tác dụng trực tiếp lên nền – mặt đường. - Các yếu tố thời tiết: nắng, mưa, gió… là các yếu tố tác dụng thường xuyên lên công trình nền – mặt đường, đây không phải là yếu tố cơ học chủ yếu làm cho nền – mặt đường bị hư hỏng nhưng các yếu tố này có tính thường xuyên liên tục, làm giảm chất lượng vật liệu nền mặt đường.

Dưới tác dụng của tải trọng xe trùng phục sẽ làm công trình nền – mặt đường bị hư hỏng nhanh chóng. Tính chất cơ – lý của cát biển tại Khánh Hoà. Phân tích, đánh giá những hạn chế khi xây dựng đường ô tô trên nền cát biển địa phương: Căn cứ kết quả thí nghiệm của các mẫu cát tại vùng bán đảo Cam Ranh làm đại diện (chi tiết tại Phụ lục 1) và căn cứ Tiêu chuẩn TCVN 5747-1993 – Phân loại đất xây dựng, rút ra các kết luận sau đây: Trang 6 D60 - Hệ số đồng nhất Cu  = 3,0 < 4,0 và hệ số đường cong D10 2 D30 Cc  = 0,8 <1,0 nên cát biển tại vùng bán đảo Cam Ranh có cấp D10 * D60 phối xấu, thành phần hạt có kích cỡ tương tự nhau. - Cát biển có cỡ hạt hầu hết nhỏ hơn 0,5mm và hầu như cát không có lực dính nên cát rất dễ bị bay khi có gió và rửa trôi khi có mưa.

Do vậy việc xây dựng các công trình đường trên khu vực này công trình sẽ bị xuống cấp khi có mưa, gió.1: Bề mặt cát biển 1. Phương án kết cấu áo đường ô tô hiện đang xây dựng trên vùng cát biển Khánh Hoà: Vì cát biển tại Khánh Hoà có những đặc tính trên nên khi xây dựng đường ô tô qua vùng cát biển, các đơn vị tư vấn thường đệm lớp đất chọn lọc dày ít nhất 50cm và đầm chặt để làm lớp đáy áo đường. Bên trên là các lớp móng và mặt của kết cấu áo đường. Trang 7 Đệm đất chọn lọc Mặt cát biển gkgkk Hình 1.2: Xử lý nền cát biển bằng đào thay đất 1.

Những tồn tại của các công trình đường ô tô khi xây dựng trên vùng cát biển Khánh Hoà: Từ phương án kết cấu trên thấy rằng: Các đơn vị tư vấn không dùng cát biển để làm kết cấu áo đường mà đào bỏ thay bằng cấp phối đồi. Phương án này không kinh tế do phải đào bỏ cát và thay bằng đất đồi chọn lọc, chi phí thi Trang 8 công nền đường cao và thời gian thi công kéo dài. Ngoài ra, việc khai thác đất đồi và vận chuyển đến công trường để đắp nền đường sẽ tác động đến môi trường khu vực. Vì vậy, việc đưa ra một giải pháp kết cấu áo đường tận dụng ngay cát biển làm nền đường, hạn chế việc khai thác đất đồi thi công và gia cố ổn định nền đường là một giải pháp mang lại hiệu quả kinh tế - xã hội.

Trang 9 CHƯƠNG 2: GIỚI THIỆU VỀ VIỆC ỨNG DỤNG SẢN PHẨM NEOWEB VÀO KẾT CẤU ÁO ĐƯỜNG MỀM 2. Mô tả khái quát về sản phẩm Neoweb: Hệ thống Neoweb là mạng lưới không gian các ô ngăn có vách dạng tổ ong được đục lỗ và tạo nhám. Hệ thống tấm đục lỗ Neoweb bao gồm các dải polyethylen nối với nhau bằng các mối nối hàn. Neoweb có các chiều cao khác nhau để đáp ứng được giới hạn tải trọng và cường độ đất nền thiết kế.

Bề mặt thành ô ngăn được đục lỗ tạo nhám để cải thiện sức kháng ma sát thành bên và thoát nước ngang.1 Chi tiết ô ngăn Neoweb Khi trải hệ thống Neoweb và chèn bằng đất, cát hoặc cấp phối đá dăm tạo thành kết cấu liên hợp nhờ sự tiếp xúc địa kỹ thuật của vật liệu chèn và thành vách ngăn nhằm ngăn cách đất giữ và bảo vệ các vật liệu chèn lấp bên trong theo ba phương tạo ra một cường độ chịu kéo theo từng phương. Kết cấu ô ngăn hình mạng tạo ra nền gia cố mong muốn. Các mạng lưới ô ngăn hình mạng tổ ong sẽ phân bố tải trên một diện tích rộng hơn, tạo ra một lớp đệm có cường độ chịu uốn và độ cứng cao. Lớp đệm này làm giảm độ lún thằng đứng trong nền đất yếu, cải thiện sức chống cắt và tăng cường sức chịu tải của kết cấu.

Hệ thống Neoweb không gian cải thiện khả năng phục vụ của các lớp vật liệu không dính (như cát), giảm độ biến dạng dài hạn, tăng cường mức phục vụ của các vật liệu chèn lấp và giảm chiều dày của lớp kết cấu tăng cường (như lớp móng dưới, các lớp móng trên, các lớp bê tông Asphalt). Hệ thống Neoweb làm tăng sự ổn định dài hạn của nền móng dưới tác động lặp của tải trọng động. Trang 10 Các chỉ tiêu kỹ thuật của Neoweb: Bảng 2.1: Các kích thước cơ bản của các loại Neoweb Các kích thước Neoweb Quy cách Trang 11 Bảng 2.2: Một số tính chất cơ lý của Neoweb 2. Khả năng ứng dụng sản phẩm Neoweb hiện nay trên thế giới trong làm đường ô tô cũng như trong nhiều lĩnh vực khác: Ứng dụng ô ngăn, hệ thống tấm đục lỗ Neoweb ngăn chặn sai sót biến dạng và dịch chuyển biên của khối vật liệu.

Hệ thống làm ổn định vật liệu được chèn lấp bên trong, tạo ra sự phân bố tải trọng rộng và đều khắp trên nền đất yếu, làm ổn định nền móng cho các mặt đường được rải nhựa và sự vững chắc cho đường đất. Hệ thống này tạo ra lớp móng cứng với độ bền cao, hoạt động như một vách bán dẻo phân bố tải trọng ra biên và giảm áp lực tiếp xúc với mặt đất được san bằng để đắp nền. Độ dày của vật liệu có thể giảm xuống 50% hoặc hơn khi dùng vật liệu được ngăn định hình so với vật liệu không được ngăn định hình. Cát, sỏi và đất xấu ngay tại công trình có thể được tận dụng để thay thế cho những vật liệu đắt giá hơn.

Các lỗ đục làm tăng góc ma sát giữa vật liệu chèn lấp và vách ngăn ô, tạo ra sự kết dính vật liệu tốt hơn. Điều này tạo ra sự phân bố tải trọng tổng thể tốt hơn và sự vững chắc của hệ thống. Trang 12 Hệ thống tấm đục lỗ thuận tiện cho sự thoát nước ở biên của nền đất cao và nước bề mặt, tạo ra hệ thống chịu tải tốt hơn khi đất bị ẩm. Các tấm đục lỗ giúp thoát nước qua các ô ở biên dưới khu vực lưu thông, giảm tác động xấu của tình trạng đọng nước trong các ô khi hệ thống đặt trên nền thoát nước chậm.

Khi Neoweb được chèn lấp bằng bê tông, bê tông sẽ chảy tràn qua các ô, làm tăng độ ma sát giữa bê tông và các vách ngăn ô, tạo ra bờ vỉa cấu trúc vững chắc hơn. Hệ thống Neoweb ứng dụng lý tưởng cho các bãi chứa, bãi đỗ xe, nền móng đường sắt, đường đất và đường đá sỏi, bờ vỉa của móng chính và móng phụ, đường dốc lòng chảo, đệm móng, móng bè, hệ thống hỗ trợ ống dẫn, cống ngầm và các đường ngầm. Ứng dụng sản phẩm Neoweb trong việc thi công đường giao thông: a. Công trình tuyến đường cho phép xe bọc thép đi lại: Ứng dụng Neoweb trong việc xây dựng một tuyến đường cho xe bọc thép đi lại trong vùng cát sa mạc tại Nam Israel.

Việc thi công kết cấu đường có sử dụng Neoweb rút ngắn được thời gian, đảm bảo yêu cầu an ninh đường vào khu vực quân sự và giải pháp này còn là một kết cấu hòa hợp với môi trường.2: Vùng cát sa mạc trước khi thi công Hình 2.3: Lắp đặt Neoweb và chèn lấp bằng cát.4: Thông xe sau khi thi công xong Hình 2.5: Bề mặt đường hoàn thiện Hình 2.6: Kết cấu áo đường đã thi công b. Gia cố đường vào khu quân sự ở Georgia: - Địa chất: Đất sét hữu cơ. - Khó khăn: Con đường tới khu quân sự đi qua khu đầm lầy, đã bị lún và xuất hiện nhiều hố lớn do không đủ sức chịu tải, gây trở ngại cho xe cộ đi lại. Trang 14 Chủ đầu tư yêu cầu thi công một con đường cấp phối và thích hợp với việc đi lại quanh năm của các loại xe quân đội.

- Giải pháp truyền thống: Thi công con đường với nhiều lớp đất nền và đá dăm. Phương pháp này rất tốn kém và đòi hỏi bảo dưỡng thường xuyên sau khi thi công. - Giải pháp Neoweb: Thi công một lớp Neoweb cao 200mm, sau đó chèn lấp bằng các vật liệu hạt nhỏ có sẵn tại địa phương và có chi phí thấp. Việc lắp đặt diễn ra nhanh.

Sức chịu tải của đường được cải thiện phù hợp với việc đi lại quanh năm của các xe quân đội, không yêu cầu bảo dưỡng thường xuyên. Làm đường nông thôn qua mỏ than bùn và đầm lầy ở Ireland: Hình 2.7: Mặt bằng hiện trạng xây dựng công trình Trang 15 - Địa chất: Than bùn đầm lầy. - Khó khăn: Xây dựng một con đường nông thôn chạy qua khu vực than bùn và đầm lầy sức chịu tải kém. Đây là khu dự trữ tự nhiên nên chính quyền địa phương đòi hỏi có một giải pháp không gây tổn hại môi trường.

- Giải pháp thông thường: Thi công một con đường cấp phối không gia cố và có độ dày lớn. Giải pháp này đòi hỏi một khối lượng đất đắp lớn cũng như tốn nhiều thời gian và công sức để đầm nén các lớp đất đắp. - Giải pháp Neoweb: Dùng hai lớp Neoweb cao 200mm, và chèn lấp bằng đất chất lượng thấp trộn với than bùn. - Hiệu quả của giải pháp: + Tăng sức chịu tải và cho phép xe tải và máy móc nông nghiệp tải trọng nặng đi trên con đường này.

+ Giảm 40% khối lượng cấp phối yêu cầu, giảm đáng kể chi phí. + Giảm 30% thời gian thi công. + Neoweb chứng tỏ là giải pháp “Xanh” hiệu quả. Xây dựng đường vào song song với đường sắt cho cần cẩu và xe hạng nặng ở Ba Lan: - Địa chất: Cát.

- Khó khăn: Do cần phải bảo dưỡng và thay ray thường xuyên nên cần phải xây dựng một tuyến đường chạy song song cho phép xe tải trọng nặng (trên 50 tấn) đi lại suốt cả năm., đồng thời tuyến đường phải chịu được rung Trang 16 động của đoàn tàu khi tàu chạy qua.
